Фрезерное приспособление к токарному станку ИТ 1М

Обсудить

ИТ-1М (1)

Приспособление фрезерное ИТ-1М.65 предназначено для обработки плоскостей, пазов, шпоночных канавок и других Фрезерных работ.

Приспособление фрезерное является спецпринадлежностью к токарно-винторезному станку ИТ 1М.

Технические данные и характеристика

Наименование характеристики	Ед. измерения	Параметры
Основные данные
Наибольшее перемещение
В поперечном направлении	мм	220
В вертикальном направлении	мм	105
Размеры салазок
Длина	мм	260
Ширина	мм	150
Размеры столика
Длина	мм	150
Ширина	мм	120
Наибольший диаметр заготовки, устанавливаемой на салазках в призме	мм	50
Наибольший угол поворота приспособления
вокруг вертикальное оси	град	±60
вокруг горизонтальной оси	град	±90
Режущий инструмент
Тип		фрезы концевые ГОСТ 17024-82; ГОСТ 17026-82
Диаметр	мм	4…50
Масса	кг	26

Рисунок — Конструкция фрезерного приспособления

Устройство и работа изделия

Основанием фрезерного приспособления служит стойка 1, к которой на штыре прикреплена плита 2. Плита может поворачиваться вокруг штыря в обе стороны и в нужном положении закрепляется четырьмя болтами, вставленными в Т-образный круговой паз стойки.

Для отсчета поворота на плите нанесены делания через 1° в обо стороны от нулевой отметки. Салазки 3 винтом передвигаются по направляющим плиты. К салазкам болтами, вставленными в Т-образный паз, крепится столик 4.

Вместо столика можно пользоваться другими принадлежностями для зажима заготовок.

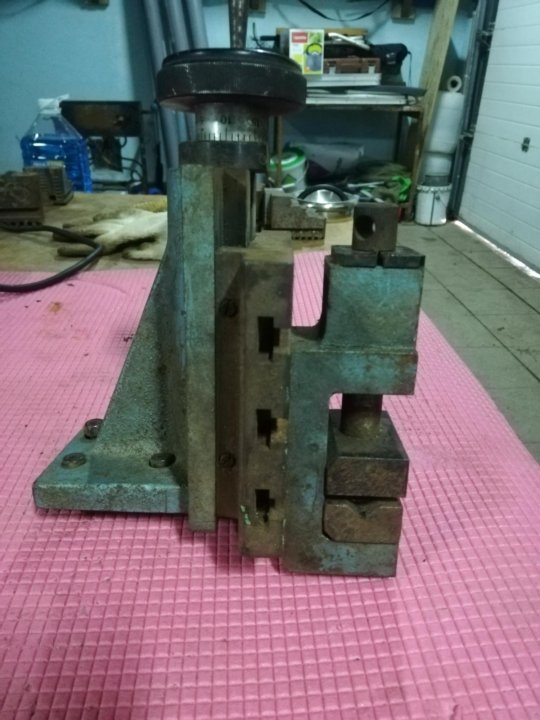

Рисунок — Фрезерное приспособление

Порядок установки

Приспособление устанавливается на поперечной каретке суппорта после съема пластины, закрывающей Т-образный круговой паз, я крепится болтами, вставленными в этот паз. Эта же пластина используется для защити от стружки Т-образного паза поворотной каретки суппорта, которая для удобства работы снимается.

Обрабатываемая заготовка крепится либо на столике, либо да салазках.

Режущий инструмент устанавливается непосредственно в коническое отверстие шпинделя или в переходных втулках и цангах. Крепление концевых фрез производится шомполом, проходящим через отверстие шпинделя.

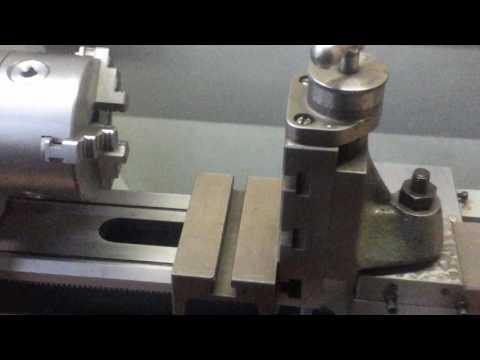

Фрезерная насадка с вертикальным скольжением (5″ x 4″) — включает тиски для токарного станка

Поиск

Посещение мастерской приветствуется, только по предварительной записи. Пожалуйста, позвоните, чтобы договориться о времени визита.

ДАТЫ ЗАКРЫТИЯ НА ПРАЗДНИКИ: 22.12.2022 — 01.09.2023

Доставка:: Рассчитано на кассе

MSRP:

$434,95

Сейчас:

429,95 $

— Вы экономите

$5. 00

Текущий запас:
3

Количество:

Часто покупают вместе:

Описание

Описание

Размер вертикальных направляющих: 5 x 4 дюйма
Ход более 2,1/2 дюйма
Закалены и отшлифованы.
V-образная губка с одной стороны для создания пазов.
Фрезерная насадка для вашего токарного станка
Специально разработан для моделистов! Преврати свой токарный станок в мельницу!

Для этой вертикальной направляющей также доступен поворотный стол 4 дюйма.

Он также предназначен для этой направляющей.

4-дюймовый поворотный стол изготовлен с высокой точностью и может поместиться в эту вертикальную направляющую. Идеальная домашняя модель, рабочий стол можно установить на лицевой стороне стола!

Т-образные прорези 3/8 дюйма

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ЧТО ПОВОРОТНЫЙ СТОЛ В ЭТОМ СПИСОКЕ ДОПОЛНИТЕЛЬНО. ПОСМОТРИТЕ НАШ ПОЛНЫЙ КОМПЛЕКТ ЗДЕСЬ

Если у вас возникнут какие-либо вопросы, пожалуйста, напишите мне по адресу: [email protected] или позвоните нам по телефону (03) 35784 1

Просмотреть всеЗакрыть

сопутствующие товары
Клиенты также просмотрели

Сопутствующие товары

Клиенты также просмотрели

В корзину

Быстрый просмотр

Aprica Vice (85 мм x 25 мм x 110 мм) подходит для вертикальных слайдов

Рекомендуемая производителем розничная цена:

$189,95

Сейчас:

$179,95

Прецизионные шлифованные и закаленные тиски

85 мм в ширину
глубина 25 мм
110 мм Длина

Эти тиски открываются на 45 мм и имеют вертикальный V-образный вырез для удержания круглого стержня, если это необходимо.

Еще одна особенность…

В корзину

Быстрый просмотр

Центр резьбы (подпружиненный) — 1/2 дюйма

Рекомендуемая производителем розничная цена:

$29,95

Сейчас:

26,95 долларов США

Идеально подходит для выравнивания метчиков на сверлильном станке, токарном или фрезерном станке.

Тип: Подпружиненный
Размер: хвостовик 1/2 дюйма (подпружиненный центр)
Грунт и…

В корзину

Быстрый просмотр

Поиск центра круглого стержня

Сейчас:

26,95 $

ЦЕНТРАЛЬНЫЙ ИСКАТЕЛЬ КРУГЛОГО ПРУТКА

Простой в использовании искатель центра круглого стержня
Точно и быстро определяет центр круглой заготовки.

Как использовать искатель центра круглого стержня:
Простой в использовании, просто поместите. ..

Нет в наличии

Быстрый просмотр

Инструментальные тиски прецизионно закалены и отшлифованы, отверстие 75×90 мм

Рекомендуемая производителем розничная цена:

$229,95

Сейчас:

218,95 $

высокоточный ВИНТОВОЙ ИНСТРУМЕНТ ПРОИЗВОДИТЕЛЕЙ VICEШирина 75 мм 38 мм Глубина захвата открывается до 90 мм Быстродействующий квадратный тип резьбы тянет вверх Супер квадратный прецизионно отшлифован и закален все…

Нет в наличии

Быстрый просмотр

Система быстрой смены инструмента T37

Рекомендуемая производителем розничная цена:

$295,95

Сейчас:

289,95 $

СИСТЕМА БЫСТРОЙ СМЕНЫ ИНСТРУМЕНТАЛЬНОЙ СТОЙКИ
МОДЕЛЬ 37 ММ
Подходит для токарных станков MYFORD, SOUTHBEND, HERCUS и небольших токарных станков до 24 дюймов.
600 мм между высотой центрального блока.

Центральное отверстие под втулку: 1/2″…

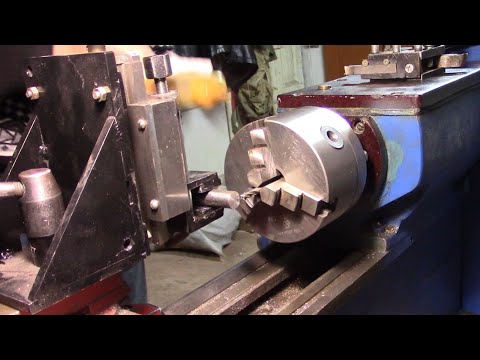

Токарное фрезерное приспособление Atlas Vs. Мини Мельница

cdhknives

Активный пользователь

5 февраля 2016 г.

Кто-нибудь из вас использует оба? У меня есть фрезерная насадка Atlas, и мне сложно ее использовать, достаточно сложно, чтобы я присматривался к мини-фрезе. Нет, у меня нет места (или бюджета, или реальной потребности) для полноразмерной мельницы, настольные машины есть только в моем магазине.

В любом случае, какого улучшения в жесткости, прямоугольности и производительности я должен реально ожидать от мини-фрезы по сравнению с фрезерным приспособлением для токарного станка Atlas? В частности, рассмотрим их:

http://littlemachineshop. com/products/product_category.php?category=1387807683

ch3co

Сварливый старик

5 февраля 2016 г.

Хотя у меня нет Atlas, мой маленький G0602, который я использовал, имел фрезерную насадку Palmgren. Я пытался использовать его, но обнаружил, что он крайне ограничен даже для небольшой работы.
У меня также есть мини-мельница G8689, которую мне бросили вместе с токарным станком (и тонны других вещей). В то время я действительно не думал, что буду даже устанавливать мини-мельницу, но после
задний стол в моем маленьком домашнем магазине, я наконец решил попробовать маленького парня. Это не Bridgeport (на самом деле это далеко не так), но я обнаружил, что это очень полезный инструмент, и я часто использую его больше, чем мой токарный станок. Если бы у меня были мои дрозеры, я бы хотел стол побольше и с большим ходом, но мини-токарный станок намного выше маленького фрезерного устройства, которое поставлялось с токарным станком. Это не токарно-фрезерный станок
, который на самом деле имеет мини-фрезу, встроенную в верхнюю часть токарного станка. Палмгрен представляет собой тиски, которые можно перемещать вертикально, а при установке на поперечном салазках токарного станка их можно перемещать 9.0106 спереди назад и справа налево. х, у, з.

Чак, сварливый старик

Mondo

Просто здесь, пока мы не захватим Machinistweb

5 февраля 2016 г.

Несколько дополнительных принадлежностей, и вы сможете многое сделать с токарным станком Atlas. Это зависит от того, что вам нужно сделать.
Я очень успешно использовал фрезерную насадку Atlas для вырезания паза Вудраффа на валу 3/4 дюйма. Я также с отличными результатами вырезал V-образные канавки в небольших латунных и алюминиевых губках тисков. фланец. Зуборезка — еще одна возможность, но я еще не пробовал.

Некоторые другие задачи требовали более сложных насадок. MLA A-11 — одна из них. с помощью друга, у которого есть Бриджпорт.0003

По мере того, как у меня появляется все больше проектов, требующих больше фрезеровки, чем токарной обработки, я понимаю, что хочу мельницу. Отсюда мое недавнее приобретение старой грязной мельницы Atlas MFC. Это будет мой проект весеннего воскресения. Так что, если вам нужно использовать фрезерную насадку Atlas, которая стоит высоко над компаундом, возможно, вы ищете небольшую настольную мельницу.

Spiral_Chips

wa5cab

Загрузки Модератор

5 февраля 2016 г.

Основными недостатками фрезерной насадки по сравнению с небольшой фрезой являются задержка работы (особенно на крупных деталях) и тот факт, что каждый раз, когда вы снимаете компаунд и устанавливаете фрезерную насадку, вам приходится тратить 20 минут на ее вдавливание в двух измерениях. (установив горловину тисков перпендикулярно оси шпинделя, а удерживающий конец тисков параллельно направляющим). Вы можете улучшить удерживающую способность, приобретя один из умеренно дефицитных столов универсальных составных тисков и/или приобретя одно из редких приспособлений для удержания работы с Т-образным пазом.

С другой стороны, токарный станок с фрезерной насадкой практически неограничен. Если бы у вас был стержень длиной 36 дюймов, в котором по какой-то причине вам нужно было вырезать прорезь на конце или просверлить нецентральные отверстия, вам нужно было бы снять заднюю бабку, но в противном случае вы могли бы сделать это, если вам нужно. можно также сделать это на горизонтальной фрезе Но не на большинстве вертикальных фрез без угловой насадки

Большинство операций по фрезерованию в домашних условиях будет удобнее выполнять на фрезе Так что, если вы можете позволить себе и иметь место для обоих, вам лучше с обоими.Но если вы можете иметь только одно или другое, токарный станок с фрезерной насадкой сделает больше, чем просто фрезерный станок.

cdhknives

Активный пользователь

7 февраля 2016 г.

Я использовал фрезерную насадку Atlas, чтобы сделать Т-образную гайку для моего QCTP, и попытался использовать ее для еще одного небольшого проекта. Мне было очень неприятно использовать его, выравнивать и не вибрировать магазин при резке. Конечно, я использовал 2 фрезы, но очень легкие резы, которые мне приходилось делать, вероятно, преувеличивали проблему вибрации. Мне также пришлось вонзить концевую фрезу с твердосплавным шариком в рукоятку ножа из закаленной стали, чтобы увеличить отверстие, и вибрация была настолько сильной, что кромка фрезы несколько раз откалывалась, практически разрушая концевую фрезу после одного использования.

Для общего хобби, например, изготовления складных ножей и изготовления оружия из пистолета, я просто не вижу, чтобы токарное приспособление справилось с этим… но сможет ли мини-мельничный станок адекватно справиться с этими задачами? ИЛИ мне нужно подождать и накопить на настольную мельницу стоимостью более 1500 долларов. Полноразмерная мельница просто не поместится в моей мастерской, так что даже подержанное оборудование там не может быть и речи.

fgduncan

Активный пользователь

28 марта 2016 г.

Поскольку у меня есть и фрезерная насадка для моего Th52, и настольная мельница, я хотел бы добавить свои 0,02 доллара. Фрезерная насадка намного лучше, чем ничего. Вы должны осознавать его ограничения по размеру и жесткости, но в рамках этого его можно использовать для небольшой работы. Хотя у меня никогда не было проблем с трамблированием своего. Я просто вставил его в патрон и затянул стопорный винт, и он оказался точно под прямым углом к передней бабке. Затем я положил кусок плоской заготовки на станину и опустил тиски вниз с небольшим куском плоской заготовки в губках, что дало мне идеальный уровень с станиной. На самом деле я обнаружил, что он может сделать рез более гладким, чем мой настольный фрезерный станок, но со всеми ограничениями по размеру. После того, как я настроил свою настольную мельницу, я больше никогда не использовал токарный станок. Так что это лучше, чем ничего, однозначно.

wa5cab

Модератор загрузок

28 марта 2016 г.

Вот несколько хороших идей для перемещения фрезерной насадки.

щор

Зарегистрировано

28 марта 2016 г.

Я использовал фрезерную насадку на своем атласе несколько раз, прежде чем получил настольную мельницу. Это было нормально для мелких вещей, и вам нужно было действительно не торопиться, слишком много изгибов. На моем маленьком (не мини) настольном фрезерном станке я могу легко удерживать детали намного большего размера, чем на токарном станке, и я могу резать намного быстрее. Гораздо проще делать повторяющиеся настройки, настройки углов и тому подобное.

Анкора

Зарегистрировано

13 апреля 2016 г.

В настоящее время я использую свою 6-дюймовую фрезерную насадку Atlas для изготовления нового суппорта составной опоры (чугунный сломался). мини-завод

Чарльз Спенсер

Активный пользователь

13 апреля 2016 г.

У меня был South Bend 9C, на котором я использовал фрезерную насадку Palmgren. Я купил запасной поперечный салазок на ebay, просверлил и нарезал в нем отверстия, чтобы установить фрезерную насадку прямо на него. Я также установил большой противовес на заднюю часть навесного оборудования для дополнительной устойчивости. Мне пришлось использовать прокладки, чтобы получить параллель работы. Это работало достаточно хорошо, чтобы я мог делать разрезы примерно до 0,005 дюйма 9.0003

Это работало достаточно хорошо, когда у меня не было мельницы.
