Станок фрезерный деревообрабатывающий с шипорезной кареткой ФСШ-1А( К)

Подробности
Категория: Деревообрабатывающие станки

Станок фрезерный деревообрабатывающий с шипорезной кареткой мод. ФСШ-1А (К), предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, нарезки простых шипов с по­мощью шипорезной каретки криволинейного фрезеро­вания по шаблону с ручной подачей.

Помещение, где устанавливается станок, должно соответствовать требованиям класса П-ll по ПУЭ.

Станок может эксплуатироваться в диапазоне температур от -10 до +40°С, при средней относительной влажности воздуха 80%, высоте над уровнем моря до
1000 м в невзрывоопасной среде.




Скачать документацию






Устройство и принцип работы станка

1.    Общий вид станка с обозначением органов управления пока¬
зан на рис. 1. Станок имеет всего две кнопки управления: «Пуск» и
«Стоп», расположенные на пульте управления.
2.    Устройство станка.
2.1. Описание составных частей станка.
2.1.1.    Каретка.
Каретка служит для перемещения пиломатериалов при фрезерных работах. Представляет собой консольно подвешенный столик в одной плоскости с основным столом станка. Перемещается вручную по направляющим качения неподвижного кронштейна.
2.1.2.    Прижим с линейкой.
Прижим представляет собой штативную систему, предназначен для фиксации заготовок во время работы. Устанавливается и перемещается по правому и левому Т-образному пазам каретки. Стопорение всех подвижных частей производится винтовыми зажимами. К корпусу прижима подвижно закреплена базовая линейка, к которой прижимается материал во время работы. На линейке предусмотрен упор для установки партии заготовок «в размер». На поверхности корпуса предусмотрена шкала для установки требуемого угла поворота линейки.
2.1.3.    Станина. Станина представляет собой жесткую сварную коробчатую конструкцию, накрываемую плоским столом из чугуна. Внутри станины закрепляются направляющие для монтажа привода главного движения. В нише станины монтируется электрооборудование станка. Допускается литой вариант станины.
2.1.4.    Ограждение инструмента.
Служит для ограждения режущего инструмента. Оно представляет собой литой корпус, в котором имеется патрубок для вытяжки стружки и пыли в общецеховую вентиляционную систему. В пат¬рубке установлен регулируемый отражатель стружки. Правая опорная поверхность, под линейку, имеет механизм перемещения для настройки величин съема стружки (перпендикулярно направлению подачи).
2.1.5.    Привод главного движения.
Привод главного движения состоит из двухскоростного электро¬двигателя, поликлиновой передачи и шпиндельной бабки, соединен¬ной с подмоторной плитой двумя штангами. Натяжение ремня осуществляется с помощью специального винта. Шпиндельная бабка состоит из чугунного корпуса, в котором на подшипниках качения смонтирован шпиндель. Предварительный натяг подшипников осуществляется комплектом пружин. В верхнем торце шпинделя выполнено конусное отверстие для установки оправки. При установке оправки шпиндель удерживается от поворота фиксатором, который сблокирован с приводом главного движения.
2.1.6.    Кронштейн шпинделя.
Служит для поддержания консольного конца оправки. Он состоит из стойки и кронштейна с вращающейся опорой. Кронштейн приводится в движение по стойке с помощью реечной передачи.
2.1.7.    Защита инструмента.
Защита инструмента выполнена в виде сварного щитка с закрепленной на нем когтевой защитой. Щиток закрывает переднюю выступающую часть инструмента. Подъем щитка в процессе работы осуществляется передним торцем (гранью) движущейся заготовки. Воз-врат в исходное положение — под действием массы щитка и пружины. Щиток имеет ограничитель хода, который настраивается в зависимости от размера заготовки. Ход щитка должен быть больше раз¬мера заготовки на 2…4 мм. При копировальных работах на щиток устанавливается специальный щит и ручка.
2.1.8.    Механизм подъема.

Механизм подъема состоит из винтовой пары, редуктора и маховика с лимбом. Он предназначен для подъема и опускания привода главного движения. Механизм подъема крепится на верхней крышке станины.
3.    Работа станка.
Включением вводного переключателя на боковой стенке станка подается питание на силовые цепи и цепи управления, при этом на пульте управления должна загореться сигнальная лампа. В зависимости от предполагаемого вида работ заранее должен быть установлен соответствующий инструмент и направляющие приспособления, должны быть отрегулированы упоры, линейки. Воздействием на кноп-., ку «Пуск» включают привод станка и подают вручную подготовленный к обработке материал на вращающийся инструмент. Если мате¬риал крупногабаритный, с другой стороны станка его должен поддерживать второй станочник.
4.    Перечень графических символов, указанных на табличках
станка, приведен в табл.4.







Электрооборудование

1. Общие сведения

В состав электрооборудования станкаФСШ-1А(К) входит двухскоростной асинхронный электродвигатель с короткозамкнутым рото­ром в качестве привода шпинделя. Электрооборудование станка рас­считано на следующие величины переменного тока:

силовая цепь                                      3 ~ 380 В, 50 Гц

цепь управления                                110В

цепь сигнализации                              22 В

Электрооборудование обеспечивает возможность его эксплуата­ции в пожарных зонах класса П-ll в соответствии с классификацией «Правил устройств электроустановок» ПУЭ-85. Электрооборудова­ние станка ФСШ-1 А(К) представлено на схеме электрической — прин­ципиальной рис. 2. Перечень элементов к схеме приведен в табл. 5. Защита силовых цепей от токов короткого замыкания осуществляет­ся автоматическим выключателем QF, цепей управления и сигнали­зации предохранителями FU1, FU2, FU3, от длительных перегрузок электродвигателя тепловыми реле КК1 и КК2.

На пульте управления установлены сигнальные лампы, кнопки уп­равления приводом станка.

Управление работой станка осуществляется от кнопок SB 1 и SB2. Электроаппаратура управления размещается в нише, находящейся непосредственно на самом станке. Схемой предусмотрено электро­динамическое торможение двигателя М после его выключения. Дви­гатель должен затормаживаться не более чем за 6 секунд. Допусти­мая частота торможения станка — 10 раз в час.

2.  Пуск станка в работу.

Перед пуском станка необходимо внешним осмотром проверить качество монтажа и надежность цепей заземления. Включить авто­матический выключатель QF, при этом загорается лампа HL2, сигна­лизирующая о подаче напряжения в схему станка.

Нажатием на кнопку SB2 (4 — 5) включить вращение электродвига­теля М, одновременно загорается лампа HL3, сигнализирующая о включении привода вращения фрезы. Останов с торможением про­исходит от нажатия на кнопку SB1 (3-4).

3.  Блокировка.

Электросхема станка обеспечивает следующие блокировки: пуск станка сблокирован с ограждением режущего инструмента (SQ1), фиксатором шпинделя (SQ2).

Блокировка достигается введением контактов SQ1, SQ2 в цепь питания катушки КМ1. Схемой предусмотрена блокировка с цеховой эксгаутерной установкой.

Нулевая защита осуществляется блок-контактами магнитного пус­кателя КМ 1 (4-5).

Невозможность включить электродвигатель М во время торможе­ния. Это достигается введением в цепь включения катушки КМ1 раз­мыкающего контакта — пускателя КМ2 (10- 11).




 Скачать документацию








Фрезерные станки ФСШ-1А в Тобольске: 504-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Тобольск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Фрезерные станки ФСШ-1А

300 000

Фрезерный станок по дереву с шипорезной кареткой ФСШ-1А (К) Производитель: Россия

ПОДРОБНЕЕЕще цены и похожие товары

156 018

Фрезерный станок по дереву с шипорезной кареткой ФСШ-1А. 10 Производитель: Россия

ПОДРОБНЕЕЕще цены и похожие товары

72 294

Cверлильно-фрезерная машина EuroBoor ECO-32T

В МАГАЗИНЕще цены и похожие товары

227 700

Фрезерно-сверлильный станок Stalex BF32 Код производителя: BF32, Бренд: STALEX, Ширина (мм): 760

В МАГАЗИНЕще цены и похожие товары

199 581

Фрезерный станок TFS-100/30 Бренд: PROMA, Частота вращения (об/мин): 1800, 3000, 6000, 9000,

В МАГАЗИНЕще цены и похожие товары

25 190

28613

Станок фрезерный PROMA SF-40/1500 [25024002] Вес: 32 кг, Габариты: 1 030х360х311 мм, Максимальный

В МАГАЗИНЕще цены и похожие товары

139 738

Cверлильно-фрезерная машина EuroBoor ECO-55TА

В МАГАЗИНЕще цены и похожие товары

251 945

FP-45 P вертикально-фрезерный станок

В МАГАЗИНЕще цены и похожие товары

126 577

Фрезерный станок FPV-20

В МАГАЗИНЕще цены и похожие товары

391 423

Фрезерный станок FPV-50 Бренд: PROMA

В МАГАЗИНЕще цены и похожие товары

24 400

Станок фрезерный Энкор Корвет-82 90820 Мощность: 1500. 0, Вертикальный ход фрезы: 40.0, Диаметр

В МАГАЗИНЕще цены и похожие товары

127 760

Cверлильно-фрезерная машина EuroBoor ECO-55А

В МАГАЗИНЕще цены и похожие товары

798 600

Универсально-фрезерный станок Stalex MUF60 DRO Код производителя: MUF60, Бренд: STALEX, Ширина

В МАГАЗИНЕще цены и похожие товары

513 618

Станок сверлильно-фрезерный Stalex ZX7550CW Бренд: STALEX, Диаметр сверления (мм): 50, Частота

В МАГАЗИНЕще цены и похожие товары

4 121 700

Горизонтально-фрезерный станок STALEX X6140 Код производителя: X6140, Бренд: STALEX

В МАГАЗИНЕще цены и похожие товары

360 697

Фрезерный станок FPV-50

В МАГАЗИНЕще цены и похожие товары

97 164

Сверлильно-фрезерная машина МАВ 485 Бренд: BDS-Maschinen, Диаметр сверления (мм): 1-18, 12-40,

В МАГАЗИНЕще цены и похожие товары

24 400

24400

Станок фрезерный Энкор Корвет-82 Тип: Фрезерный станок, Размер: Длина 66. 000 Ширина 52.500 Высота

В МАГАЗИНЕще цены и похожие товары

1 796 089

Фрезерный станок по металлу VISPROM FVV-200

В МАГАЗИНЕще цены и похожие товары

3 600 300

Вертикально-фрезерный станок STALEX X5040 Код производителя: X5040, Бренд: STALEX, Ширина (мм): 2130

В МАГАЗИНЕще цены и похожие товары

139 260

Фрезерно-сверлильный станок SBM-20 Vario STALEX Код производителя: BF20 Vario, Частота вращения

В МАГАЗИНЕще цены и похожие товары

130 313

Сверлильно-фрезерная машина со встроенным аккумулятором Euroboor EBM.360

В МАГАЗИНЕще цены и похожие товары

418 032

Вертикально-фрезерный станок FP-48SPN с цифровым измерением

В МАГАЗИНЕще цены и похожие товары

119 990

Станок токарно-фрезерный ЭНКОР Корвет 407 по металлу

В МАГАЗИНЕще цены и похожие товары

144 400

Кромкофрезерная машина FEB 15 Бренд: FE Powertools, Частота вращения (об/мин): 2500-7500, Угол

В МАГАЗИНЕще цены и похожие товары

2 035 996

Универсальный фрезерный станок с УЦИ FVV-210 Бренд: PROMA

В МАГАЗИНЕще цены и похожие товары

1 180 375

Универсальный фрезерный станок FNS–55PD Бренд: PROMA, Диаметр сверления (мм): 45, Конус шпинделя:

В МАГАЗИНЕще цены и похожие товары

596 295

Станок универсально-фрезерный Stalex ZX6350C Бренд: STALEX, Диаметр сверления (мм): 50, Выходная

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Фрезерный станок ФСШ-1А: технические характеристики, паспорт

Главные достоинства

Станок ФСШ 1А используется в различных областях деревообрабатывающей промышленности. На нем можно выполнять разнообразные фрезерные работы при помощи шипообразной каретки. Сам станок собран на цельно влитой из чугуна станине с высокими параметрами виброустойчивости. Шипорезная каретка снабжена поворотной линейкой с эксцентриковым зажимом. Дополнительно станок можно снабдить автоматическим подающим устройством.

Данный агрегат позволяет осуществлять фрезерование криволинейного типа по шаблону, зарезку шипов, а также другие типы фрезеровочных работ. К главным достоинствам оборудования относится его безопасность для мастера и его высокие параметры экономичности. Обработка заготовок ведется максимально качественно, а брак исключается практически полностью.

Общее описание

Функциональность ФСШ-1а позволяет использовать его для проведения сразу нескольких типов работ:

  • фрезерные работы по дереву методом ручной подачи;
  • криволинейное фрезерование методом ручной подачи по заранее заданному шаблону;
  • зарезка шипов шипорезной кареткой.

Устройство вертикального ручного фрезера
Станок эксплуатируется при соблюдении определенных температурных условий. Его использование возможно при температуре в помещении не ниже +100С и не больше +350С. Влажность в помещении допускается в пределах 80%. Не допускается использовать фрезерный агрегат при попадании на него атмосферных осадков.

Особое значение имеют условия мастерской, в которой находится аппарат. Устройство не должно находиться в контакте со взрывоопасными объектами.

Особенности конструкции

Основная особенность конструкции данного станка – режущий инструмент помещен в специальный корпус с патрубком, который предназначен для удаления возникающей в работе пыли и стружек.

Габариты, масса и общий вид

Масса агрегата составляет 810 кг, а габариты по размерам, следующие:

  • длина – 100 см;
  • ширина – 111 см;
  • высота – 127 см.

Конструкция защиты рабочего инструмента

Защита режущего инструмента представляет собой конструкцию, состоящую из следующих элементов:

  • кронштейн;
  • вытяжной патрубок;
  • ползун;
  • направляющие линейки.

При передвижении защитного механизма в паспорте по эксплуатации советуют использовать маховик управления. С его помощью можно передвигать механизм линейки защиты по направлению к подаче. Предохранительный щиток устанавливается в крайне верхнее и нижнее положение при помощи специальных винтов. Для фиксации в определенном положении деталей используется прижим с линейкой. С использованием прижимных винтов мастер может стопорить любые подвижные механизмы защиты.

Перечень и расположение органов управления

Оборудование снабжено компактным пультом управления. На пульте управлению имеются 2 кнопки включения и выключения привода, а также 2 сигнальные лампочки белого и зеленого цветов. Вся электроаппаратура расположена в нише станины.

Помимо этого, в станке имеются следующие органы управления:

  • рукоятки для закрепления линеек и корпуса защиты;
  • стопор шпинделя;
  • маховик, перемещающий шпиндельную бабку;
  • рукоять для зажима шпиндельной бабки.

Также на станке имеются кнопки для фиксирования кронштейна линейки и ограждения инструмента.

Устройство составных частей

Основные составные части агрегата устроены следующим образом:

  1. Станина. Литая чугунная конструкция, накрытая плоским столом из чугуна.
  2. Стол – также чугунная конструкция, усиленная ребрами жесткости.
  3. Каретка подвижная, шипорезная, состоящая из чугунной плиты, прижима с линейкой, а также ограничителей величины хода.

Подвижное крепление каретки выполняется за счет подшипников качения.

Составные механизмы и узлы агрегата

Привод основного движения оборудования состоит из следующих частей:

  • двигатель двухскоростной;
  • шпиндельная бабка, соединенная с подмоторной плитой;
  • поликлиновая передача.

Сама шпиндельная бабка состоит из чугунного корпуса, в котором на подшипниках качения вмонтирован сам шпиндель. Шпиндельная насадка имеет съемную оправку.

Кинетическая схема

Электрическая схема

Электрооборудование

Двухскоростной электродвигатель соединен со шпиндельной бабкой путем ременной передачи. Время торможения и разгона шпинделя составляет 2.3 сек. Двигатель снабжен защитой от перегрева и замыкания. Наличие в электрической схеме блокировок обеспечивает защиту оператору.

Описание конструктивных элементов

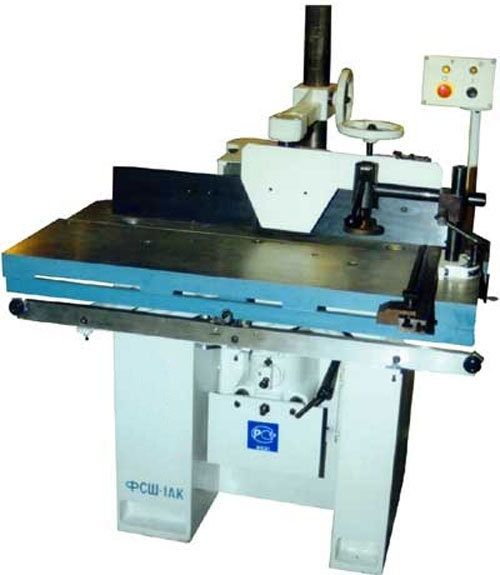

Внешний вид

С помощью этой модели станка можно выполнять широкий спектр фрезерных операций по обработке деревянных заготовок. Подача материалов происходит ручным образом, существует возможность нарезки шипов. Для этого в конструкции есть специальная шипорезная каретка. Также можно делать обработку криволинейных поверхностей с применением шаблонов.

Конструкция этой модели простая, кинематическая схема привода не отличается сложностью. Основой оборудования является тумба, внутри которой располагается силовая установка. От нее поступает вращательное движение на вертикальный вал. В модели ФСШ-1А имеется регулируемый стол, средства защиты и набор направляющих для обработки деревянных заготовок.

Обзор компонентов оборудования:

  • станина. Это литая жесткая коробка, необходимая для установки основных компонентов. Некоторые модификации станка предусматривают изготовление станины методом сварки;
  • рабочий стол. Он крепится в верхней части станины, изготавливается методом литья из чугуна. Поверхность стола тщательно отполирована, в нижней части установлены дополнительные ребра жесткости;
  • устройство привода. Состоит из двухскоростного электродвигателя, который соединяется со шпиндельной бабкой ременной передачей;
  • шпиндельная бабка. На ней с помощью подшипников качения установлен рабочий шпиндель. Его вал имеет конусное отверстие для оправки. Установка фрезы выполняется с помощью дифференциальной гайки;
  • шипорезная каретка. Она устанавливается на краю рабочего стола. Ее движение относительно рабочий фрезы происходит с помощью подшипников качения. На плите шипорезной каретки имеются несколько монтажных отверстий, предназначенных для установки дополнительных компонентов.

Для удаления стружки в конструкции предусмотрен патрубок для подключения к системе вытяжной вентиляции. Повышение точности обработки способствует система фиксации заготовок с мерной линейкой. С ее помощью можно выполнять фрезерование под углом.

Для безопасности работы большая часть фрезы закрывается стальным защитным щитком. Однако он не влияет на функциональность оборудования, так как в конструкции есть удобная система освещения щитка относительно рабочего инструмента.

Технические характеристики

Основные технические характеристики фрезерного станка ФСШ 1А:

  • максимальная ширина заготовки, которую можно установить на столе при глубине шипа в 10 см – 70 см;
  • номинальный диаметр шпиндельной насадки – 32 мм;
  • максимальный диаметр режущего инструмента – 250 мм;
  • оптимальный диаметр круглой заготовки – 9 см;
  • номинальная частота вращения шпинделя – 3000, 45000, 6000, 9000 об/мин.

Максимальная толщина обрабатываемого изделия – 100 мм.

Электрооборудование

Электродвигатель с двумя скоростями мощностью 4 кВт соединен со шпиндельной бабкой с помощью передачи ременного типа. Время торможения или разгона шпинделя 2,3 сек. Двигатель защищен от короткого замыкания и перегрева. Наличие в электрической схеме блокировок обеспечивает безопасность оператору при работе на оборудовании.

Более подробно электрическая часть освещена в паспортных данных и инструкции по эксплуатации производителя агрегата.

К прочтению: Важность утилизации мусора

Эксплуатация и обслуживание, паспорт

Оборудование должно работать при температуре не ниже 10 °С и влажность не превышает 80%. Агрегат требует обязательного заземления. Деревянные заготовки, которые подвергаются обработке, должны быть по качеству 1-го сорта, а влажность применяемого дерева не превышать 15%. Если заготовки большой длины, то их следует установить на опоры или с ними заниматься должны 2 человека.

Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт деревообрабатывающего фрезерного станка ФСШ-1А с шипорезной кареткой.

Правила эксплуатации

Станок устанавливается в помещении, где температура не опускается ниже 10 С и влажность не превышает 80%. Устройство должно быть надежно заземлено. Для этого в его конструкции предусмотрен специальный контактный зажим. Его подсоединяют к общему контуру помещения. Оператор, прежде чем приступить к ежедневной работе на данном оборудовании, должен знать устройство и принцип работы составных частей и изделия в целом. Для этого он читает инструкцию по эксплуатации, прикладываемую производителем изделия к конкретной модели и проходит соответствующий инструктаж.

Аналоги

Данный станок выпускается несколькими отечественными заводами с небольшой разницей в конструкции. Обычно в названии оборудования в скобках стоит первая буква города, где данный станок был выпущен:

  • Кировский станкостроительный завод;
  • Днепропетровский ООО «Станкостроитель»;
  • Курганский завод деревообрабатывающих станков.

Чуть раньше версии ФСШ1А выпускался аналогичный станок Ф4. Его основные отличия:

  • количество оборотов шпинделя – до 8000 в мин;
  • диаметр применяемого инструмента – 15 см.

Отзывы владельцев

Все пользователи отмечают надежность и долговечность данного оборудования. По их мнению, данный станок отличается безопасностью и качеством обработки. Именно поэтому он используется в мелком серийном деревообрабатывающем производстве, а также в частных мастерских, в том числе и по изготовлению корпусной мебели.

Фрезерный станок ФСШ 1А выпускается на нескольких отечественных заводах и пользуется популярностью среди фрезеровщиков и деревообработчиков. Отличительной чертой является особенная конструкция, обеспечивающая безопасность мастера вовремя работы на данном оборудовании.

Компоненты станка

Фрезерный аппарат имеет несложную конструкцию, основой которой является тумба. Внутри нее находится силовая установка. От силовой установки передается вращательное движение на вертикальный вал.

Станок фрезерный имеет в составе:

  • рабочий стол;
  • станину;
  • привод;
  • шпиндельную бабку;
  • шипорезную каретку.

Рабочий стол механизма изготавливается из чугуна литьевым методом. Он располагается в верхней части станины. Снизу стола имеются ребра жесткости, а сама его поверхность полируется.

Станина представляет собой коробку. В ней монтируются все основные узлы аппарата. В ряде случаев станину изготавливают сварочным способом.

Фрезерный ФСШ имеет в составе своего привода электрический двигатель с двумя скоростями. Соединение двигателя со шпиндельной бабкой происходит за счет ременной передачи.

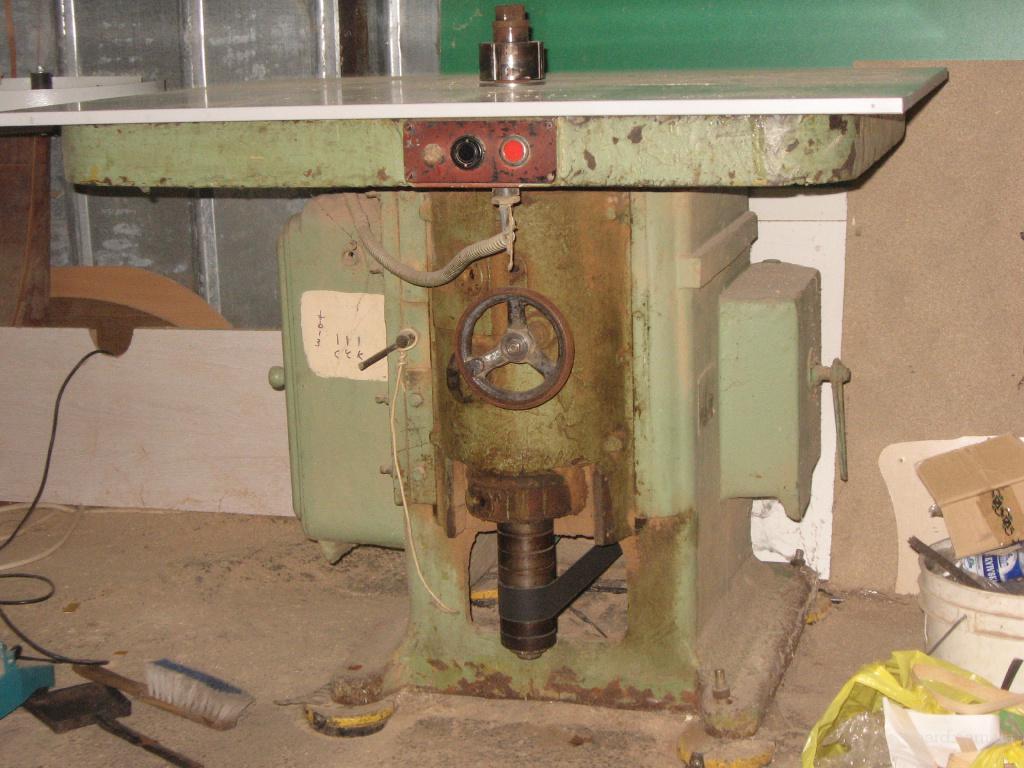

На шпиндельной бабке фиксируется шпиндель. Его крепление на ней обеспечивают подшипники. В шпиндельном валу предусмотрено отверстие в виде конуса, предназначенное для оправки. Фреза монтируется с помощью гайки.

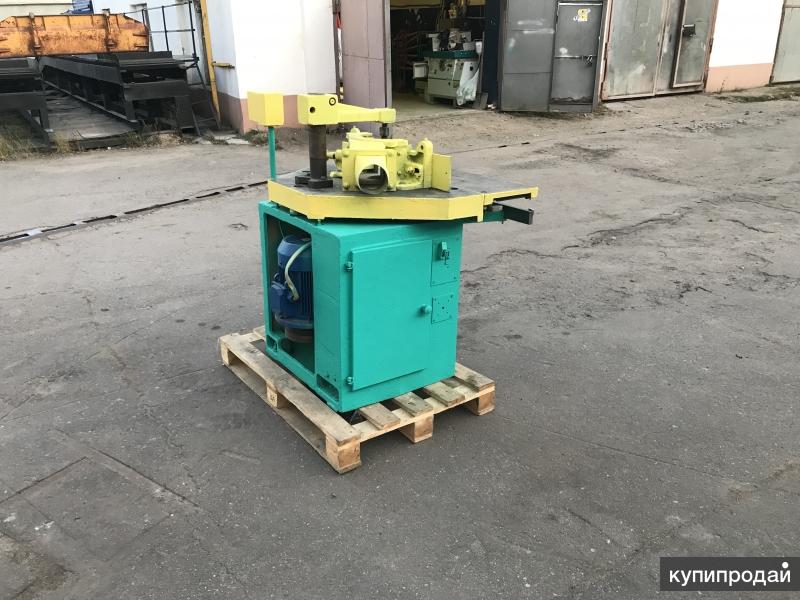

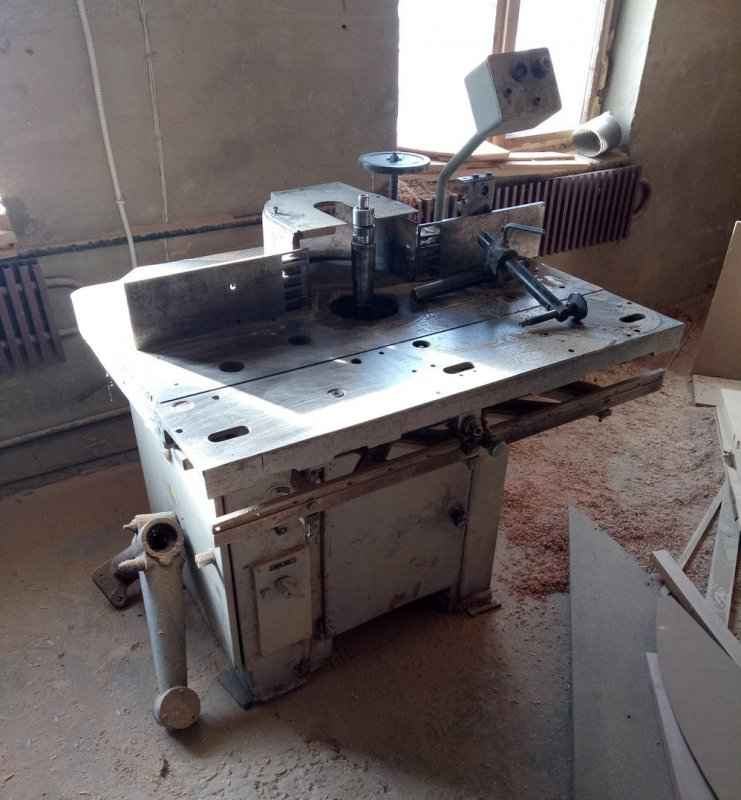

Шипорезная каретка монтируется в крайней части рабочего стола. Подшипники качения обеспечивают движение шипорезной каретки относительно фрезы. На каретке предусмотрены отверстия, на которые мастер имеет возможность установить дополнительные элементы.

Используемый станок позволяет осуществлять фрезерование под углом. Это обеспечивается за счет наличия на агрегате фиксирующего механизма. Механизм оснащен мерной линейкой, что позволяет увеличить точность проводимых на станке операций.

В основе станочной конструкции имеется патрубок. Его присоединяют к вентиляционной системе, что позволяет удалять стружку в процессе работы на аппарате.

TOS FSS 80 CNC A/A3 универсальный фрезерный станок с ЧПУ Подержанные станки

  • Описание
  • Характеристики
  • Об этом продавце

Станок после среднего ремонта, проведенного в 02/2020, система Heidenhain TNC 430, полный механический и электрический ремонт, модернизация

ПАРАМЕТРЫ СТАНКА
Двухшпиндельная головка H-V, автоматически вращающаяся
• Зажимная поверхность стола 800×3000 мм
• Рабочий ход по оси X ( продольный) 3050 мм
• Поперечный ход 800 мм
• Вертикальный рабочий ход 850 (790) мм
• Конус шпинделя ISO 50
• Диапазон вращения шпинделя 9 — 2000 об/мин -1
• Рабочая поз. непрерывно 1 — 3000 мм/мин -1
• Быстрая подача ………………….8000 мм/мин -1
• Двигатель шпинделя 22 кВт
• Размеры станка 7660x3470x2740
• Общий вес станка 14000 кг

фото иллюстрация

Обратите внимание, что это описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Ось X 3000 мм
Ось Y 800 мм
Ось Z 850 мм
ЧПУ типа TNC 430 Хайденхайн
Макс. скорость шпинделя 2000 об/мин
Длина стола 3000 мм
Ширина стола 800 мм
Максимальная нагрузка на стол 6500 кг
Конус шпинделя ИСО 50
Мощность двигателя шпинделя 22 кВт
Капитальный ремонт да
Год капитального ремонта 2020
——————-
Длина x ширина x высота 76600,0 × 37400,0 × 27400,0
Вес 14000 кг
Рабочее время 1 час
Время работы без подзарядки 1 час
Государственный восстановленный
По местным нормам ———
Статус
Тип клиента Реселлер
Действует с 2019
Предложения онлайн 6
Последнее действие 16 августа 2022 г.

Описание

Станок после среднего ремонта, проведенного в 02/2020, система Heidenhain TNC 430, полный механический и электрический ремонт, модернизация

ПАРАМЕТРЫ СТАНКА
Двухшпиндельная головка H-V, автоматически вращающаяся
• Зажимная поверхность стола 800×3000 мм
• Рабочий ход по оси X ( продольный) 3050 мм
• Поперечный ход 800 мм
• Вертикальный рабочий ход 850 (790) мм
• Конус шпинделя ISO 50
• Диапазон вращения шпинделя 9 — 2000 об/мин -1
• Рабочая поз. непрерывно 1 — 3000 мм/мин -1
• Быстрая подача ………………….8000 мм/мин -1
• Двигатель шпинделя 22 кВт
• Размеры станка 7660x3470x2740
• Общий вес станка 14000 кг

фото иллюстрация

Обратите внимание, что это описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Технические характеристики

Ось X 3000 мм
Ось Y 800 мм
Ось Z 850 мм
ЧПУ тип TNC 430 Хайденхайн
Макс. скорость шпинделя 2000 об/мин
Длина стола 3000 мм
Ширина стола 800 мм
Максимальная нагрузка на стол 6500 кг
Конус шпинделя ИСО 50
Мощность двигателя шпинделя 22 кВт
Капитальный ремонт да
Год капитального ремонта 2020
——————-
Длина x ширина x высота 76600,0 × 37400,0 × 27400,0
Вес 14000 кг
Рабочее время 1 час
Время работы без подзарядки 1 час
Государственный восстановлено
По местным нормам ———
Статус

Об этом продавце

Тип клиента Реселлер
Активен с 2019
Предложения онлайн 6
Последнее действие 16 августа 2022 г.

Вертикально-фрезерный станок Heckert FSS 400 Подержанные станки

  • Описание
  • Характеристики
  • Об этом продавце

Тип: FSS 400
Производитель: Heckert
Сделано: GO 2010
Характеристика:
Длина рабочего стола: 1600 мм
Ширина рабочего стола: 400 мм
Мощность привода шпинделя: 11 кВт
Максимальная скорость вращения скорости вращения шпинделя: 1400 1/мин
Перемещение по оси X: 1150 мм
Перемещение по оси Y: 370 мм
Перемещение по оси Z: 430 мм

Обратите внимание, что это описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Ось Х 1150 мм
Ось Y 370 мм
Ось Z 430 мм
ЧПУ №
ЧПУ типа
Длина стола 1600 мм
Ширина стола 400 мм
Площадь стола (мм x мм) 1600×400
Конус шпинделя
Макс. скорость шпинделя 1400 об/мин
Мощность двигателя шпинделя 11 кВт
——————-
Рабочее время
Время работы под напряжением
Государственный хорошо
По местным нормам ———
Статус под напряжением
Тип клиента Реселлер
Действует с 2008
Предложения онлайн 466
Последнее действие 6 октября 2022 г.

Описание

Тип: FSS 400
Производитель: Heckert
Сделано в: GO 2010
Характеристика:
Длина рабочего стола: 1600 мм
Ширина рабочего стола: 400 мм
Мощность привода шпинделя: 11 кВт
Максимальная скорость вращения шпинделя: 1400 1/мин
X -Перемещения по оси: 1150 мм
Перемещения по оси Y: 370 мм
Перемещения по оси Z: 430 мм

Обратите внимание, что это описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Технические характеристики

Ось X 1150 мм
Ось Y 370 мм
Ось Z 430 мм
ЧПУ №
ЧПУ типа
Длина стола 1600 мм
Ширина стола 400 мм
Площадь стола (мм x мм) 1600×400
Конус шпинделя
Макс. скорость шпинделя 1400 об/мин
Мощность двигателя шпинделя 11 кВт
——————-
Рабочее время
Время работы без подзарядки
Государственный хорошо
По местным нормам ———
Статус под напряжением

Об этом продавце

Тип клиента Реселлер
Действует с 2008
Предложения онлайн 466
Последнее действие 6 октября 2022 г.

Tos Kurim FSS 80 Фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ Tos Kurim FSS 80

  • Регистрация
  • Войти

Звонимир Роза

Посмотреть все объявления
Контактная информация

/

Распечатать страницу (Получить предложение)
Отчет

Tos Kurim FSS 80 Фрезерный станок с ЧПУ

  • 3 года назад
  • 100

цена по запросу

Цена :
Цена по запросу		 Код продукта: 4787
Производитель :
Тос курим		 Модель: ФСС 80
Год : 1988 Статус: собран и работает
Происхождение : Чехия Продолжительность: 31/
Дата последней редакции:
—		 Расположение : —
Дата добавления :
19. 09.2019
