Станок фрезерный нгф 110
Фрезерный станок НГФ-110: технические характеристики, схемы
Оборудование представляет класс техники для учёбы. «МАСГО» из города Ростов-на-Дону –специализированное предприятие, отвечающее за выпуск станка.
Небольшие габариты, скромный вес способствуют тому, что фрезерные станки НГФ 110 легко устанавливаются в специальных классах, помогают решать различные проблемы.
Ответственное лицо перед началом работы должно тщательно проверять, правильно ли установлен,настроен агрегат. Начало работы допускается только после того, как проведут инструктаж по технике безопасности.
Компания Дубоф изготавливает качественную мебель по индивидуальным замерам и пожеланиям. Они работают с высококлассным современным оборудованием, что позволяет предложить потребителям исполнение любых идей и дизайнерских решений.
340 килограммам равна масса станка.
Конечный вес заготовки вместе с занимаемой площадью учитывают отдельно. Оборудование имеет следующие габариты в миллиметрах:
68,5 * 64 * 92,5.
Основную работу выполняют на столе, монтируемом на установке отдельно. Хорошо, если есть возможность выбрать вариант с регулировкой по высоте.
Характеристики технического плана сопровождаются таким описанием:
- 6– горизонтальный шпиндель поддерживает столько скоростей.
- Шпиндельная головка допускает корректировку скоростей вращения. Её пределы – 125-1250 оборотов за минуту.
- Смещение вдоль, поперёк на дно лимба равно 0,05 мм. Для вертикали показатель – 0,25 мм.
- Чтобы зафиксировать обрабатываемую деталь, используют один Т-образный паз для стола.
- Определённые параметры соблюдаются при смещении стола. Для вертикали это 17 см, в случае с поперечным направлением – 8,5 см. Продольное движение – 25 см.
- 11 сантиметров – максимальный диаметр для фрезы, которая устанавливается на станке.
- 85 миллиметров – так удалён горизонтальный хобот от шпинделя, что облегчает фиксацию.
- Рабочий стол с габаритами 10 на 40 см.
Главный станочный привод начинает движение за счёт электродвигателя, его работы. Стандартная мощность современных установок – 0,55 кВт. Некоторые стандартные функции исключены:
- Усилия,прикладываемые дополнительно для каждой подачи.
- Поворотные движения.
- Ускорение хода рабочей части.
Станок не поможет мелкосерийным, профессиональным производственным объектам.
Освещение местного характера идёт от светильников, стоящих на станке. При монтаже используются гибкая гофра. Она позволяет регулировать положение по отношению к детали в обработке.
Назначение и область применения
Станок этой модели получил название школьного. Главная причина – в том, что оборудование участвует в обучении основам фрезерного дела для старшеклассников. Станок выполняет следующие дополнительные функции:
- Обрабатывание пазов, горизонтальных поверхностей.
- Работа с изогнутыми плоскостями, имеющими определённый угол изгиба.
- Обработка плоскостей по вертикали.
- Попутное и встречное фрезерование.
Если мелкой стружки нет – станки могут обрабатывать изделия, выполненные из цветных металлов. Настольный горизонтальный агрегат запрещается применять в случаях с другими металлами, которые не отвечают данному требованию.
Перечень и расположение органов управления
У фрезерного станка данной серии не так много деталей, которые помогают контролировать любые движения:
- Кнопочный пост, отвечающий за управление.
- Маховичок для подачи по вертикали.
- Маховичок поперечной подачи.
- Маховичок подачи вдоль.
- Рукоятка,отвечающая за переключение частот вращения у шпинделя.
- Другая рукоятка, управляющая той же деталью, теми же частотами вращения.
Перечень и расположение составных частей
Это оборудование относится к разновидности широко универсальных станков. Для учебных целей технические характеристики можно назвать идеальными.
В станке присутствуют следующие составные части:
- Оправка.
- Освещение локально подают по отдельному источнику.
- Специальная плита, на которую ставят электрическое оборудование.
-
Экран для обеспечения защиты. - Хобот с серьгой.
- Тиски.
- Скоростная коробка монтируется на стойке.
- Стол для установки салазок.
- Консоль.
Для управления используют стандартный кнопочный пост. Это упрощает эксплуатацию, повышает безопасность для пользователей. Двумя дополнительными рычагами выбирают частоты вращения узла со шпинделем. Имеется три маховика, о них уже упоминалось ранее.
Есть три направления, в которых осуществляется движение стола:
- В месте с консолями, по направляющим стойки. Это вертикаль.
- В случае с продольным движением опора идёт на направляющие салазок.
- Движение с опорой на консольные направляющие, если речь – о перечной плоскости. Тогда рабочая поверхность и салазки перемещаются одновременно.
Тремя дополнительными винтами снабжают конструкцию стола. Каждый из них – со своей отдельной задачей:
- Зажим салазок на консоли.
- Зажим салазками непосредственно рабочей поверхности.
- Выполнение подачи в продольном направлении.
Две гайки подходят для одновременного налаживания подачи вдоль, поперёк.
Оправка позволяет зафиксировать заготовку, которая применяется совместно с агрегатом.Гайка и несколько монтажных колец позволяют соединять конструкцию в единое целое. В опору серьги монтируют оправку, вторым концом. Монтаж опоры у серьги происходит в хоботе. Благодаря подобному устройству фрезы остаются максимально жёсткими.
Описание основных узлов фрезерного станка НГФ 110
«Ласточкин хвост» – место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

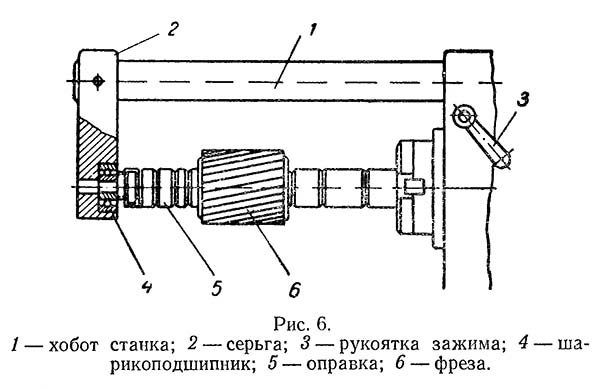

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.
Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.
Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.
Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.
Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.
- Сечение с формой трапецией по высоте.
- Хорошо развитое основание.
- Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.
Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.
Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.
Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.
Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.
Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.
Модификации
Выпущено не так уж много модификаций. Характеристики остаются примерно одинаковыми при любых обстоятельствах.
Станок типа 110Ш1
Старые версии отличаются общей мощностью до 1,1 кВт. По сравнению с Ш4, ходы по осям у этой модели больше. Можно легко переделать под вертикальную установку, с расширенными возможностями. Отличается от усовершенствованных моделей мелкими габаритами. Горизонтально расположенная модель тоже имеет эти свойства.
Общий вид и характеристика НГФ-110 Ш3
Маленькие фрезерные станки, подходящие для любых видов мастерских. Общий вес – около 240 килограмм. Присутствует возможность использовать дополнительное оборудование,расширяющее функционал.
Имеет те же основные детали, что и у предыдущих моделей.
Общий вид и особенности НГФ-100 Ш4
Обрабатывающий разные поверхности станок. Представляет настольную группу устройств.Вертикальные плоскости и детали под конкретным углом обрабатываются при установке дополнительной головки.
Основной инструмент обработки – дисковые фрезы.
Благодаря рабочему столу допустимо перемещение в трёх плоскостях.
Техника безопасности
Инструкция требует тщательного изучения, без неё нельзя приступать к эксплуатации. При установке станка надо тщательно соблюдать рекомендации, данные производителем.Необходимо проследить за тем, чтобы плоскость стола оставалась абсолютно ровной. Нужного результата проще добиться ножками регулировки у оборудования. Подходит и площадка, которую применяли при монтаже станка.
Основные правила имеют такое описание:
- Резервуар СОЖ заполняется после того, как основные настройки выставлены. Смазка компонентов коробки передач происходит на следующем этапе.
- Скорости шпинделя регулируются отдельно. Для этого достаточно повернуть одну из рукоятей в подходящее положение.
Другие параметры тоже важно постоянно контролировать.
Сверлильно-фрезерный станок
(номер модели: Dbm-110)
Горизонтально-расточной и горизонтально-фрезерный обрабатывающий центр
Номер модели: DBM-110
Основные параметры
| DBM-110A | DMB-110B | |||
| Ход по оси X (стандарт) | мм | 2000 | 2000 | 2000 |
| Ход по оси X (опция) | мм | 2500 | 2500 | 2500/3000/3500 |
| Ход по оси Y (стандарт) | мм | 1800 | 1800 | 2200 |
| Ход по оси Y (опция) | мм | |||
| Ход по оси Z (стандарт) | мм | 1500 | 1500 | 1500 |
| Ход по оси Z (опция) | мм | 2000 | ||
| Ход по оси W (стандарт) | мм | 400 | 550 | 550 |
| Шпиндель | ||||
| Центр рабочей поверхности шпинделя | мм | 0 ~ 1800 | 0 ~ 1800 | 0 ~ 2200 |
| Нос шпинделя для работы центр | мм | 100 ~ 2000 | 150 ~ 2200 | 150 ~ 2200 |
| Диаметр шпинделя | мм | 110 | 110 | 110 |
| Конус шпинделя | ISO 50 | ISO 50 | ISO 50 | |
| Скорость вращения шпинделя (стандартная) | об / мин / мин | 35 ~ 3500 | 35 ~ 3500 | 35 ~ 3500 |
| Количество ступеней скорости вращения шпинделя | 2 ступени | 2 ступени | 2 ступени | |
| Режим трансмиссии | Коробка передач | Коробка передач | Зубчатая передача ящик | |
| Рабочий стол | ||||
| Размер стола (необязательно) | мм | 1250 × 1500 | 1250 × 1500 | 1400 × 1600 |
| Угол деления | град | 0. 001 ° | 0,001 ° | 0,001 ° |
| Контрольная апертура | мм | Φ60H7 | Φ60H7 | Φ 140H 900 900 900 900 |
| Макс. нагрузка на рабочий стол | кг | 5000 | 6000 | 8000 |
| Т-снимок | мм | 22H7 × 150 × 7 | 22H7 × 150 × 7 | 24H7 × 200 × 7 |
| Точность деления | с | 15 « | 15″ | 15 « |
| Точность определения местоположения | с | 4″ | 4 « | 4″ |
| Режим передачи | ||||
| X, Y, Z-ось | Прямой привод | Прямой привод | Прямой привод | |
| W-ось | Ременный привод | Ременный привод | Ременный привод | |
| Противовес оси Y | Противовес | Противовес | Противовес / Hyd.  Тип | |
| Скорость резания X / Y / Z / W | м / мин | 10/10/10/6 | 10/10/10/6 | 10/10/10/6 |
| Скорость ускоренного хода X / Y / Z / W | м / мин | 10/10/10/8 | 10/10/10/8 | 10/10/10/8 |
| Инструментальный магазин и автомат инструментальный ящик (опция) |
.
