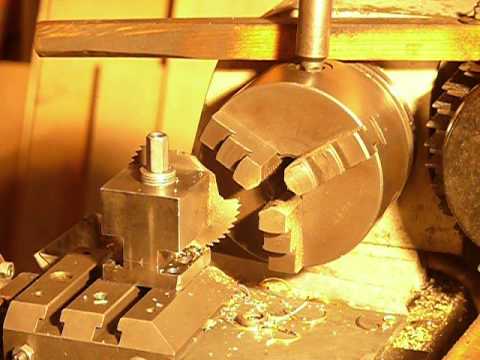

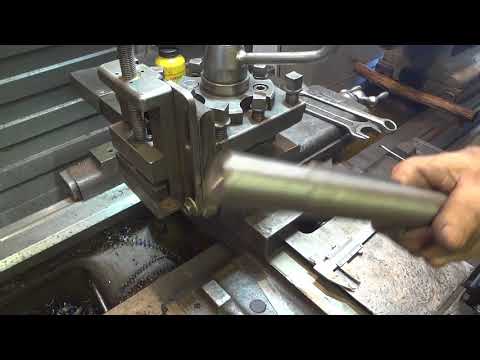

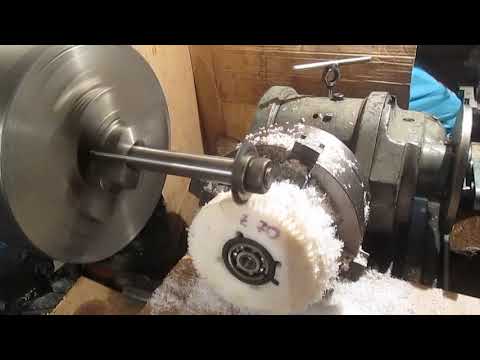

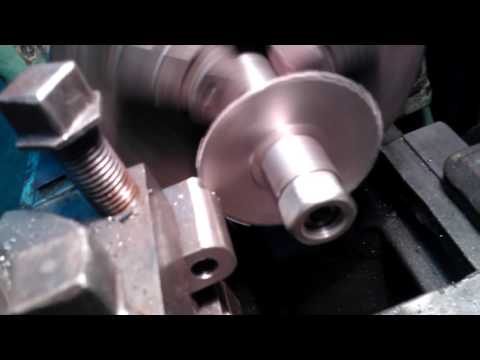

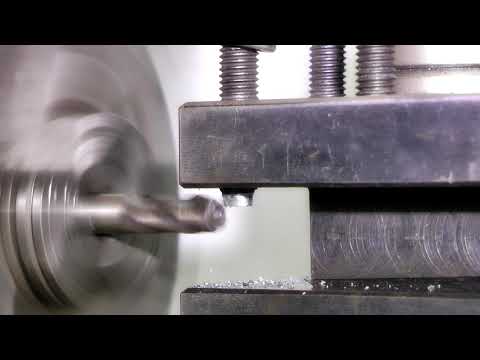

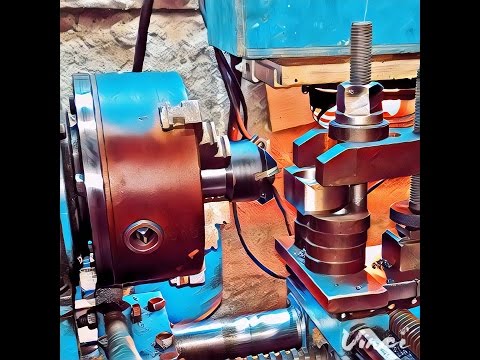

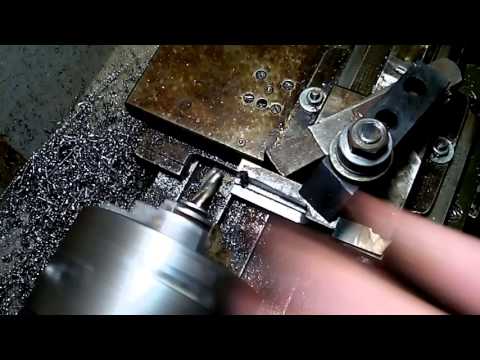

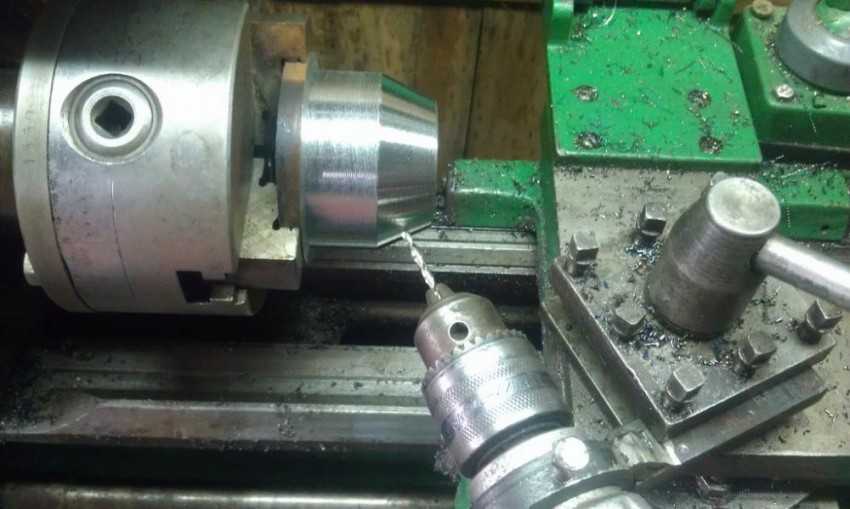

Фрезеровка на токарном: Фрезеровка на токарном станке 1д601 — YouTube
Содержание
ФРЕЗЕРУЕМ НА… ТОКАРНОМ | МОДЕЛИСТ-КОНСТРУКТОР
Рубрики Наша мастерская
При изготовлении деталей в различных кружках технического творчества нередко возникает необходимость в выполнении работ концевыми и торцевыми фрезами. В этом случае далеко не всегда смогут выручить и настольные горизонтально-фрезерные станки.
А ведь подобные операции, если применить предлагаемое нами приспособление, можно выполнять на обычных токарно-винторезных модели ТВ-4. Оно очень просто по конструкции, и в то же время его применение существенно расширяет функциональные возможности станка.
Основная деталь приспособления — кронштейн, устанавливаемый на поперечном суппорте станка вместо снятой каретки. Последняя (поз. 2 на рисунке 1) располагается вертикально, для чего крепится двумя болтами к передней стенке кронштейна; резцедержатель при этом снимается. Планшайба 3 с прихватами 4 из комплекта станка ТВ-4 фиксируется на оси крепления резцедержателя с помощью гайки.
Обрабатываемая деталь зажимается прихватами, как обычно.
Рис. 1. Оснастка к токарному станку ТВ-4 для работы фрезами:
1 — кронштейн, 2 — каретка суппорта, 3 — планшайба, 4 — прихват планшайбы, 5 — шпиндель, 6 — обрабатываемая деталь, 7 — планшет-эскизодержатель, 8 — кронштейн со следящей указкой. На виде сбоку детали 7 и 8 условно не показаны.
Кронштейн сваривается из листовой стали толщиной 6…8 мм и крепится к суппорту двумя винтами и гайками М8 через отверстие Ø 8,5 мм в основании. Для центровки служит специальная резьбовая шайба.
Рис. 2. Кронштейн:
1 — передняя стенка, 2 — боковая стенка (2 шт.), 3 — основание, 4 — резьбовая шайба.
Фреза (концевая или торцевая) устанавливается либо непосредственно в коническом отверстии шпинделя, либо в трехкулачковом самоцентрирующемся патроне токарного станка, хотя можно использовать и сверлильные патроны. Следует отметить, что штатный защитный экран в процессе работы полностью закрывает зону резания.
Чтобы облегчить контроль за перемещением фрезы, в комплект приспособления включены планшет-эскизодержатель и следящая указка; их устройство понятно из рисунка.
С помощью предлагаемой оснастки на токарном станке ТВ-4 можно выполнять следующие операции: фрезерование плоскостей, выборку пазов и канавок (в том числе фасонных), обработку деталей по контуру. За счет перемещения суппорта и каретки по трем координатам, кроме того поворота кронштейна в горизонтальной плоскости, а каретки в вертикальной, можно производить обработку любых поверхностей.
Данное приспособление успешно применяется в учебных мастерских при кафедре методики трудового обучения Черниговского педагогического института.
О. СИРОМАХА, Н. СЕРДЮК, г. Чернигов
Тут можете оценить работу автора:
Прокрутка вверх
Обработка металла на станке с ЧПУ (Видео).
Фрезеровкой называют один из видов обработки металлических деталей.
В современном производстве фрезеровка металла распространена ничуть не меньше токарной обработки или сверления. Первоначально фрезеровка на токарном станке означала обработку путем действия вращающегося элемента (фрезы) на обрабатываемую заготовку. Сама фреза – это инструмент в виде зубчатого колеса со множеством лезвий, который при помощи фрезерного станка вращается с большой скоростью, что позволяет снимать слои металла в нужных местах.
Воспользуйтесь нашими услугами
Долгие годы фрезерные станки работали только в ручном режиме, поэтому процент брака при фрезеровке был довольно высок.
С развитием программирования и технологии появилось новое поколение фрезерных станков – с числовым программным управлением, применение которых намного облегчило работу фрезеровщиков и упростило ее.
Следующим этапом развития фрезеровки стало использование лазера в металлообработке, на современных станках фрезу полностью заменил луч лазера, и теперь, говоря о фрезеровке, мы понимаем не только непосредственный процесс металлообработки, но и написание программ для фрезеровальных станков.
Лазерная обработка металла позволила объединить токарный и фрезерный станки в один механизм, и теперь все чаще можно услышать термин «токарно-фрезерная обработка».
Классификация фрезеровки
Однозначно четкой классификации этого вида металлообработки нет, так как выполняемые работы очень разнообразны.
Кроме разделения по виду станка (лазерная обработка, токарно-фрезерная обработка на механическом станке), из основных видов градаций можно выделить следующие:
- по расположению обрабатываемой детали – горизонтальная, вертикальная фрезеровки и фрезерование под углом;
- по виду используемой фрезы – торцевая, концевая, периферийная, фасонная;
- по направлению вращения фрезы относительно движения заготовки – попутная или встречная.
Последний вид классификации применим для фрезерной обработки массивных деталей, когда первоначальная фрезеровка металла выполняется встречным способом, а для заключительной доводки детали используется попутный способ.
Технология фрезеровки
В зависимости от вида станка, сложности изготавливаемой детали, материала заготовки различается и технология выполнения фрезерной обработки металла.
Рассмотрим это чуть подробнее.
Работа начинается с подбора фрезы, которая надежно закрепляется на шпинделе станка.
Обработка деталей начинается с небольшой подготовки:
- включается вращение шпинделя, заготовка подводится к фрезе до небольшого соприкосновения с ней;
- стол с заготовкой отводится и шпиндель останавливается;
- устанавливается нужная глубина реза;
- включается вращение шпинделя;
- стол станка с обрабатываемой заготовкой вручную перемещают до соприкосновения с движущейся фрезой.
Обычно для фрезеровки одной детали используется набор фрез, что позволяет повысить производительность выполняемой работы.
Размеры фрез подбираются исходя из заданного стандарта точности, обычно для черновой фрезеровки достаточно достичь 11-ый или 12-ый квалитет точности, а для заключительного этапа фрезеровки – 8-го или 9-го.
В исключительных случаях точность размеров может соответствовать 7-му или 8-му квалитетам. Данным способом часто выполняется фрезеровка стали.
Фрезеровка ЧПУ начала применяться не так давно, ее прообразом можно считать используемую на обычных механических станках систему рычагов, которые соединяли шпиндель станка с шаблонной деталью.
И только несколько лет спустя, управление фрезерным станком было поручено компьютеру, а для взаимодействия фрезеровщика-оператора со станком стали писать специальные программы.
Обработка листового материала этим способом позволяет получить предметы большей точности, снизить количество брака, увеличить производительность, а также выпускать серийные детали со сложной геометрией поверхности в большом количестве.
С помощью компьютера станку задается и скорость вращения шпинделя, и параметры его движения (глубина фрезеровки и линейные координаты).
Современные станки позволяют выполнять 3D фрезеровку – это обработка заготовки несколькими фрезами одновременно в разных плоскостях.
При этом предварительно на компьютере строится 3D-модель заготовки, «глядя» на которую станок воспроизводит ее с максимальной точностью.
К квалификации фрезеровщика на станке с ЧПУ предъявляются уже совсем другие требования.
Лазерная металлообработка используется только на станках с ЧПУ.
Такое оборудование сейчас самое дорогое, цена на такую работу выше, чем на механическом станке, но оно позволяет добиться максимальной точности при изготовлении деталей, значительно снижает время на изготовление единицы предмета.
Воспользуйтесь нашими услугами
Общий | Фрезерование на токарном станке | Практик-механик
куксул08
Алюминий
#1
Я постараюсь сделать это кратко и лаконично, чтобы привлечь ваше внимание
У меня есть токарный станок KBC 12×36, который я хочу переоборудовать для ручного фрезерования.
Я никогда раньше не занимался фрезерованием дома (только на работе или в школе), поэтому у меня пока нет специальных инструментов для фрезерования.
План состоит в том, чтобы наклонить компаунд на угловой пластине и прикрепить небольшие (2-3 дюйма) тиски туда, где находится стойка инструмента.
Итак, теперь у меня есть следующие вопросы:
1. Угловая пластина — какие-либо конкретные рекомендации?Та, что показана на модели, имеет размер 8x8x8 без ребер, что позволит точно центрировать компаунд, но немного выступает за поперечный салазок. Глядя на несколько, которые стоят около 50-60 долларов.
2. Тиски — опять есть предложения? В первую очередь я смотрел на «тиски для прецизионных инструментов», но неуклюжесть безвинтового механизма и отсутствие вариантов крепления заставили меня отвернуться. Я искал что-то вроде этого: LittleMachineShop.com — тиски, 3-дюймовая прецизионная фрезеровка подделки Kurt Ang-Lock, которую можно купить за 70-120 долларов. Я хотел бы услышать от любого, кто имеет опыт работы с одним из них, особенно в отношении подъема челюсти, силы зажима и общего качества
3.
Наконец, для начала мне понадобятся концевые фрезы общего назначения. Со временем я куплю больше специальных инструментов. Я смотрю на Atrax твердосплавные концевые фрезы марки Enco с 3 канавками — диаметры 1/8″ и 3/8″.0007
У меня ограниченный бюджет, но я уверен, что стоит потратить больше на инструмент, который я смогу хранить и использовать долгое время. Спасибо заранее за любые советы! До сих пор этот форум был отличным ресурсом.
Металлорез
Титан
#2
Получите угловую пластину с ребрами или, по крайней мере, удвоенную толщину ноги, указанную на чертеже САПР.
Самая слабая часть системы находится в районе поперечного борта. Большие подшипники шпинделя будут хорошо поддерживать резку.
Концевые фрезы с тремя канавками хороши. Выбирайте малую глубину резания, и ваши инструменты будут хорошо держаться.
Неглубокий означает, что не более 1/2 диаметра фрезы для алюминия и до 1/4 диаметра для стали. Начните с этого и постепенно переходите к большей глубине, если машина не становится «ворчливой».
С уважением,
Стэн-
смешанный
Чугун
#3
Вам нужно будет предусмотреть регулировку по вертикали, чтобы извлечь из этого реальную пользу.

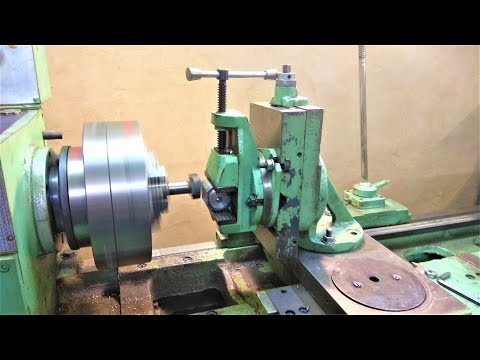

На протяжении многих лет было продано множество приспособлений для токарно-фрезерных станков различными компаниями или изготовлено в домашних условиях. Вот прочный дизайн:
Фрезерование тестовых образцов, отлично работает с легкими резами. фото — Фотографии Жана Де Розье на pbase.com
Деннис
Давид Утиджян
Титан
#4
За гораздо меньшие деньги, чем вы вложите в свой проект, вы можете купить фрезерную насадку для своего токарного станка. Пальмгрен делал несколько разных моделей (150 и 250). Модель 250 Пальмгрен подойдет для вашего токарного станка.
Хорошая вещь в том, чтобы купить его готовым, это то, что поперечные оси уже проиндексированы до 0,001 дюйма, и большинство ошибок были устранены в дизайне.0007
MLA Tools также представляет собой очень хороший комплект для фрезерной насадки. Конечно, вам понадобится доступ к мельнице, чтобы сделать это. Ну… если вы хорошо разбираетесь в настройках, возможно, вы сможете сделать это на своем токарном станке.
Фрезерная насадка (MLA-5
-DU-
Форрест Эдди
Алмаз
#5
Вот классная фрезерная насадка для реверс-инжиниринга. Это единственное приспособление для токарно-фрезерной обработки, которое я считаю не хромым.
Жесткий и сильный.
http://www.tpa-us.com/pdf/Reliance%20Gear%20Tech%20Data.pdf
Прокрутите четыре или пять экранов вниз. Фрезерная приставка находится прямо под чертежом в разрезе шпинделя станка и над черно-белым изображением конусной приставки, установленной на каретке.
куксул08
Алюминий
#6
Металлорез сказал:
Получите угловую пластину с ребрами или, по крайней мере, удвоенную толщину ножек, показанную на чертеже САПР.
Самая слабая часть системы находится в районе поперечного борта.
Большие подшипники шпинделя будут хорошо поддерживать резку.
Концевые фрезы с тремя канавками хороши. Выбирайте малую глубину резания, и ваши инструменты будут хорошо держаться.
Неглубокий означает, что не более 1/2 диаметра фрезы для алюминия и до 1/4 диаметра для стали. Начните с этого и постепенно переходите к большей глубине, если машина не становится «ворчливой».
С уважением,
Стан-
Нажмите, чтобы развернуть…
Большие подшипники шпинделя будут хорошо поддерживать резку.Спасибо за совет. Я сосредоточусь на версиях с перепонками, а не на открытых версиях ради жесткости. Толщина в САПР — это всего лишь предположение, поскольку на большинстве сайтов на самом деле вам не говорят, какова толщина пластины.
Что касается скорости, я не слишком беспокоюсь, если мне придется делать более медленные и неглубокие разрезы, так как это просто для личного использования. Я недавно настроил свои гибы и успешно набрал все заметные помои в слайдах. Я надеюсь, что это поможет в фрезеровании без вибрации.
миксденни сказал:
Вам нужно будет предусмотреть регулировку по вертикали, чтобы извлечь из этого реальную пользу. На протяжении многих лет было продано множество приспособлений для токарно-фрезерных станков различными компаниями или изготовлено в домашних условиях. Вот прочный дизайн:
Фрезерование тестовых образцов, отлично работает с легкими резами. фото — Фотографии Жана Де Розье на pbase.com
Деннис
Нажмите, чтобы развернуть…
По сути, это то, что будет делать составная подставка, установленная вертикально. Тиски — это то, что зажимает заготовку и не показано в САПР.
Вот еще один пример: http://www.varmintal.com/milling.jpg со страницы Mini Lathe от Varmint Al, хотя и в меньшем масштабе.
Давид Утиджян сказал:
За гораздо меньшие деньги, чем вы вложите в свой проект, вы можете купить фрезерную насадку для своего токарного станка.
MLA Tools также представляет собой очень хороший комплект для фрезерной насадки. Конечно, вам понадобится доступ. на мельницу, чтобы сделать это. Ну… если вы хорошо разбираетесь в настройках, возможно, вы сможете сделать это на своем токарном станке.0028 Фрезерная насадка (MLA-5
-DU-
Нажмите, чтобы развернуть…
Пальмгрен делал несколько разных моделей (150 и 250). Модель 250 Пальмгрен подойдет для вашего токарного станка. Преимущество покупки готового инструмента заключается в том, что поперечные оси уже проиндексированы до 0,001 дюйма, а большинство ошибок в конструкции устранено.Мне порекомендовали именно эти модели. Что касается Пальмгрена, я не могу найти его там… Должно быть, я ищу не в том месте. И фрезерная насадка MLA-5 вроде в порядке. Я бы, вероятно, потратил столько же после обработки деталей, и мне не очень нравится механизм тисков.
Форрест Эдди сказал:
Вот отличная фрезерная насадка для реверс-инжиниринга.
http://www.tpa-us.com/pdf/Reliance%20Gear%20Tech%20Data.pdf
Прокрутите четыре или пять экранов вниз. Фрезерная приставка находится прямо под чертежом в разрезе шпинделя станка и над черно-белым изображением конусной приставки, установленной на каретке.
Нажмите, чтобы развернуть…
Это единственное приспособление для токарно-фрезерной обработки, которое я считаю не хромым. Жесткий и сильный.Я думаю, что вы связали неправильный PDF.
Лофти
Чугун
#7
Многие прошли этот путь, в том числе и я.
Ваш вопрос выходит за рамки этого форума, поэтому я буду краток. Вещи, которые будут иметь большое значение:
- Хорошие тиски. Инструментальный тип отлично работает, но его трудно установить.
- Цанговый патрон для фрез. С дышлом.
- Приобретите черновые концевые фрезы меньшего размера.
- Заблокируйте все оси, которым не нужно двигаться. То, что нужно двигаться, должно быть как можно плотнее.
- Сведите к минимуму люфт в гайке поперечного салазка.
- Не взбирайтесь на мельницу (погуглите).
Вот мое фото, цанговый патрон. Я не использовал его с тех пор, как у меня появился формирователь. И большой токарный станок.
куксул08
Алюминий
#8
Я читал о плохой силе зажима инструментальных тисков. Каков ваш опыт в этой области?
У меня есть цанговый доводчик, поставляемый с моим токарным станком, но нет ни цанг, ни патрона, предназначенного для них. Я должен изучить это.
Спасибо за информацию. Я вижу, вы сделали свою собственную угловую пластину. Это действительно все, что нужно.
Лофти
Чугун
#9
С усилием проблем нет, но сцепление не очень. Бумага исправляет это.
Цанговые патроны ER просты и дешевы.
Да пластину приварил. Забыл размер, позже проверю. Отдал на фрезеровку, чтобы подогнать после сварки.
Давид Утиджян
Титан
#10
kuksul08 сказал:
Мне порекомендовали именно эти модели. Что касается Пальмгрена, я не могу найти его там… Должно быть, я ищу не в том месте. И фрезерная насадка MLA-5 вроде в порядке. Я бы, вероятно, потратил столько же после обработки деталей, и мне не очень нравится механизм тисков.
Нажмите, чтобы развернуть.
.. Они появляются на eBay время от времени. Вот один из них:
Фрезерная насадка Palmgren 150 Atlas Craftsman Logan | ебэй
В другом месте есть новая модель на 250 В за 250 долларов:
http://www.nolansupply.com/bysubcat…lling+Attachments &type=False&specs=True
Я думаю, что цена завышена — 270 долларов с доставкой. Примерно столько стоил новый. Модель 250 гораздо более мощная (у меня есть одна). Обрабатывающий «стол» на этом агрегате также довольно хорошо продуман.
На большинстве фрезерных приспособлений для токарных станков, где шпиндель токарного станка используется в качестве инструментального шпинделя, он будет иметь всю необходимую поддержку режущего инструмента. Проблема всегда будет заключаться в сохранении жесткости и дальности. Диапазон будет превосходным по оси Z, ограничен перемещением поперечного суппорта по оси X и сильно ограничен по оси Y поворотом токарного станка.
Вы почти никогда не сможете выполнять тяжелые и длинные разрезы или работать с такими крупными деталями на том типе навесного оборудования, которое вы рассматриваете.
Если у вас есть поперечный салазок с Т-образными пазами, как у некоторых токарных станков для хобби (Myford) и у некоторых производственных токарных станков с ручным управлением, то вы можете фрезеровать почти напрямую.
Другой тип фрезерного приспособления имеет собственный шпиндель и крепится к задней части станины. Вы получаете те же диапазоны, что и настоящая мельница, а усилия больше соответствуют тому, для чего была разработана каретка токарного станка. Вы также получаете силовую подачу в X и Y. У Maximat было такое приспособление, и их иногда можно увидеть на азиатском импорте.
Page Title
Существует множество вариантов, но вы всегда будете ограничены заготовками размером с кулак или меньше, за некоторыми исключениями.
Вот старое обсуждение Palmgren, Versamil и изготовленных в магазине приспособлений, которые могут вас заинтересовать:
http://www.practicalmachinist.com/vb/general-archive/lathe-milling-attachment-good-bad-159984 /
-ДУ-
Последнее редактирование:
Конрад Хоффман
Титан
#11
Фрезерование на токарном станке кажется хорошей идеей, особенно если у вас нет фрезера, но если люди попытаются это сделать, они редко повторят это снова. Я предполагаю, что большинство фрезерных насадок живут в картонной коробке под токарным станком. ИМХО, практика не может ничего порекомендовать, кроме как метод крайней меры.
9100
Алмаз
#12
Я купил фрезерную насадку Palmgren для моего 9-дюймового токарного станка Logan около 60 с лишним лет назад. Я не помню ни номера модели, ни сведений об изменениях, которые они могли внести, но это было хламом, из тех, что Вы нарисовали и четвертовали, если Мили увидит, что размещено здесь. Если я зажимал что-то туго в тисках, оно выгибало спину и блокировало вертикальный затвор. Я действительно использовал его, чтобы заработать деньги пару раз, но только с большим терпением. Тиски все еще рядом, но теперь это просто тиски без крепления или слайда.Хилый токарный станок, на котором я его использовал, не помог.
Фрезерование на токарном станке — это как секс в машине — вы можете заниматься этим, если нужно, но есть много мест получше.
Билл
куксул08
Алюминий
№13
Да, я понимаю, что есть свои компромиссы. На данный момент я готов принять их, так как я использую машину только для развлечения.
Я заметил, что распространенный аргумент против фрезерования на токарном станке заключается в том, что вы потратите столько же на детали, сколько на полпути к специализированному фрезерному станку — маленькому китайскому. Я не уверен, что хотел бы этого — я думаю, что если я стану более серьезным в будущем, это будет намного больше для бывшего в употреблении ЧПУ.
В общем, я рискнул и купил кое-какие запчасти. У меня около 100 долларов, и я ожидаю еще 100-200 долларов. Я обновлю эту тему своей настройкой, если она сработает.
Единственное, что мне еще нужно, так это тиски. У кого-нибудь есть эти тиски или еще одна подделка Курта? Он может быть слишком большим для токарного станка, но я все равно всегда мог использовать его в гараже.
3-ДЮЙМОВЫЕ ТИСКИ ДЛЯ ФРЕЗЕРОВАНИЯ С ПОВОРОТНЫМ ОСНОВАНИЕМ | eBay
тревж
Титан
№14
Купить Палмгрен, ИМО.
Дешевле будет, и сразу побежишь.
Вы также сможете извлечь из этого свои деньги (или, по крайней мере, большую их часть), поскольку они будут признаны имеющими некоторую ценность, которой не будет у большинства самодельных единиц.
Получите экземпляр книги Тубала Каина (псевдоним Т. Д. Уолшоу, из Великобритании) под названием «Фрезерование на токарном станке». Этот и Workholding in the Lathe (тот же автор) дадут вам кучу полезной информации, а также укажут на недостатки метода.
В любом случае, если вы разместите эти две игры на Amazon, вы должны получить некоторые результаты.
Я довольно много фрезеровал на вертикальном салазках на Myford. Комментарий «sex inna car» очень актуален!
Ура
Трев
Конрад Хоффман
Титан
№15
На самом деле секс в машине звучит намного веселее, чем фрезерование на токарном станке.
Тем не менее, мой совет: купите какую-нибудь коммерческую направляющую, привинтите ее к имеющейся в продаже пластине под прямым углом, а затем установите на нее дешевые шлифовальные тиски. Используйте две направляющие, чтобы зажать пазы сбоку тисков на направляющей.
Таким образом, вам не придется много изобретать.
Многие шлифовальные тиски с ходовым винтом не продуманы для установки в подшипник и плохо зажимаются. Немного обработайте конец винта и установите нажимную пластину из делрина, чтобы исправить это. По крайней мере, когда вы откажетесь от фрезерования, у вас будут дешевые шлифовальные тиски, которые работают должным образом.
СтивМ
Алмаз
№16
Я бы не стал использовать концевые фрезы в 3-х кулачковом патроне. У вас закаленные кулачки на твердой концевой фрезе, и сцепление не так уж и велико. Не признаюсь, откуда я это знаю, но на лице одного из моих инструментов есть шрам, который напоминает мне не делать этого.
Вы можете приобрести держатели концевых фрез с конусом Морзе и вставить их в шпиндель, если у вас шпиндель МТ.
Единственное, что я считаю полезным во фрезеровании на токарном станке, это то, что если у вас есть установка на фрезерном станке, которую вы не хотите ломать, вы можете вместо этого использовать токарный станок, что может сэкономить время.
Стив
куксул08
Алюминий
# 17
Об этом… что может произойти, если я буду держать концевую фрезу в патроне? Он просто соскользнет, или сломается, или того хуже?
ДэйвE907
Титан
# 18
Плохо удерживаемая правосторонняя спиральная концевая фреза часто выходит из державки при фрезеровании. Тогда могут случиться плохие вещи. Лучший способ захвата одного из них — с помощью держателя концевой фрезы, второго — с помощью подходящей цангового патрона. Не используйте кулачковый патрон для удержания концевой фрезы. И никогда не используйте сверлильный патрон.
СМТ Джон
Пластик
# 19
Вы можете переосмыслить твердосплавные концевые фрезы. Карбид ненавидит болтовню, и я не думаю, что ты будешь достаточно крепок, чтобы этого избежать.
Таким образом, быстрорежущая сталь может работать лучше для вас и будет дешевле.
куксул08
Алюминий
#20
«На самом деле секс в машине звучит куда веселее, чем фрезерование на токарном станке.» Ха-ха-ха, это меня рассмешило
Я довольно много обсуждал вопрос о карбиде и быстрорежущей стали и много читал здесь и на других форумах по механической обработке. Насколько я понимаю, карбид, поскольку он такой твердый и хрупкий, имеет тенденцию либо быть острым и отлично работать, либо явно скалываться и выходить из строя. HSS, с другой стороны, может немного притупиться и работать не так хорошо, но по большей части все равно выглядит нормально.
Пожалуйста, поправьте меня, если я ошибаюсь.
Основываясь на этом, я хотел избавиться от догадок и иметь возможность визуально осмотреть бит, чтобы убедиться, что он все еще в порядке. Кроме того, 6 долларов за 1/8″ и 15 долларов за 3/8″ цены были не так уж плохи для твердого сплава, и я могу резать ими более твердые материалы.
Со временем я обязательно узнаю больше и куплю больше инструментов, так что это только отправная точка. Если вы не можете сказать, что я новичок в этом, но пытаюсь учиться.
Если кто-нибудь знает, есть ли название типа выреза, который у меня есть в моем поперечном слайде? В нем есть какие-то странные вещи, похожие на T-гайки.
Токарный или фрезерный станок? Какой из них лучше всего подходит для вашего бизнеса?
Но подождите! Разве токарные и фрезерные станки не одно и то же? Нет, это не так. Хотя обычно кажется, что они работают для одного и того же, правда в том, что те из нас, кто работает в мире станков, знают разницу между токарным и фрезерным станком.
Мы объясним вам различные работы, которые они могут выполнять!
Токарный станок и фрезерный станок — это два станка, которые прошли один и тот же путь в истории своей отрасли, всегда стремясь к одной эволюции, которая освобождает оператора от ручной работы, подвергающей риску его безопасность.
В большинстве случаев, если вы не являетесь экспертом в этой области, вы легко можете перепутать работы, которые могут выполнять эти два станка. Для этого в этом новом блоге мы хотим объяснить вам, в чем разница между токарным станком и фрезерным станком. И какие операции они могут выполнять.
Но перед стартом! Кратко объясним, что такое станок.
Станки представляют собой силовые устройства, используемые для придания формы или механической обработки твердых материалов, в основном металлов. В этом случае токарно-фрезерный станок изготавливает деталь, удаляя материал через режущее устройство.
Сейчас! Давайте приступим к делу.
Чем отличается токарный станок от фрезерного?
Основное различие между токарным станком и фрезерным станком заключается в том, что на токарном станке заготовка крепится к патрону, который вращается с определенной скоростью, а инструменты режут и формируют материал.
С другой стороны, во фрезерном станке заготовка удерживается в устойчивом положении, в то время как инструменты вращаются и приближаются к материалу, чтобы механизировать его.
Мы дадим вам совет : если вы хотите механизировать цилиндрическую деталь, не сомневайтесь, станок, который вам нужен, это токарный станок.
Чтобы узнать, какой станок лучше всего подходит для вашего бизнеса, мы подробно объясним, что это такое и что мы можем сделать с этим оборудованием.
Что такое токарный станок? И какие работы он может делать?
Токарный станок — это станок, которым мы управляем в Пиначо. Мы имеем более чем 75-летний опыт производства. Но сегодня мы не собираемся давать вам мастер-класс по токарным станкам (но при желании вы можете пройти обучение токаря на нашем заводе), сегодня мы хотим объяснить некоторые основные вопросы, которые, возможно, вы не знаете.
Хорошо! Начнем с простого: что такое токарный станок? Одно из возможных определений состоит в том, что токарный станок — это станок, который позволяет нам механизировать детали путем удаления стружки путем вращения заготовки.
В то время как один режущий инструмент движется контролируемым образом и отрезает заготовку, образуя стружку. Вкратце можно сказать, что токарный станок преобразует исходную заготовку (обычно цилиндрической формы) в конечную деталь путем удаления материала
Архитектура токарного станка
Современная версия токарного станка появилась в 1797 году благодаря Генри Модслею, и постепенно его архитектура эволюционировала до самых современных токарных станков. Но каковы различные компоненты этого станка?
- Кровать: спинной хребет и самая большая часть станка. Его функция заключается в придании прочности и удержании станка от деформации.
- Передняя бабка: обычно , находится на левой стороне и является частью стационарного крепления станка. Двумя его основными компонентами являются отверстие основного шпинделя и двигатель.
- Отверстие шпинделя — это ось токарного станка, которая с помощью зажимного патрона удерживает и передает мощность от двигателя к заготовке.

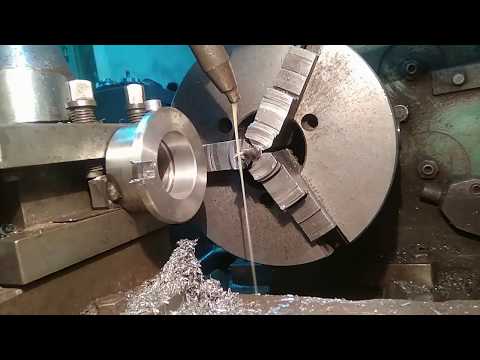

- Зажимной патрон: аксессуар , используемый для удержания детали, подлежащей механизации.
- Каретка: это часть станка, которая перемещается вдоль станины и позволяет перемещаться по оси Z.
- Поперечный слайд: — тот, который позволяет перпендикулярную прокрутку по оси X.
- Револьвер: это приспособление для токарного станка, которое удерживает рабочие инструменты. Эта часть собирается в верхней части каретки.
- Задняя бабка: ось этой детали совпадает с осью передней бабки. Он предназначен для поддержки самых длинных частей, которые будут механизированы.
- Люнет: — это системы, поддерживающие заготовку. Это обеспечивает стабильность процесса обработки. Есть два типа:
- Фиксированный люнет: можно установить в любую часть направляющей кровати
- Приставной упор: монтируется на основной каретке.
Работы, которые может выполнять токарный станок
Токарные станки могут выполнять длинный список работ в зависимости от конфигурации и количества доступных управляемых осей, но в этом выпуске блога мы собираемся объяснить вам 4 основных механизма что они могут сделать.
- Токарная обработка: заключается в механизации верхней части заготовки, оставляющей цилиндрическую или коническую область.
- Растачивание: операция, направленная на увеличение размеров отверстий в заготовке.
- Облицовка: реализация плоских поверхностей в направлении оси X. Это может быть частичный процесс. На предельной площади, на всех свободных поверхностях.
- Сверление: выполнение отверстий в заготовке.
Что такое фрезерный станок? Какую работу он может выполнять?
Фрезерные станки представляют собой станки с непрерывным движением, что позволяет производить деталей различных форм и размеров благодаря одному режущему инструменту.
Архитектура фрезерного станка
Фрезерный станок и токарный станок имеют аналогичную архитектуру. Мы сообщим вам, сможете ли вы найти отличия.
- Основание : это чугунный ящик, обычно прямоугольный, который фиксирует машину на полу.
- Колонна : является корпусом станка и на передней части имеет гусеницы, позволяющие перемещаться к рабочему столу.
- Рабочий стол : элемент, предназначенный для поддержки заготовок
- Надплечье : Элемент, несущий рабочий инструмент и передающий мощность от двигателя.
- Траверса стола : литая деталь, перемещающаяся по рабочему столу.
Основные работы, которые может выполнять фрезерный станок
- Фронтальное фрезерование: это упражнение используется для получения плоских поверхностей на заготовках перпендикулярно резанию
- Плоское фрезерование: — это операция, при которой ось фрезы остается параллельной, в то время как процесс фрезерования выполняется на плоских поверхностях.
