Фрезы торцевые насадные: Торцевые насадные фрезы со сменными пластинами

Торцевые сборные насадные фрезы

Фреза торцевая насадная BAP

Серия фрез со сменными пластинами BAP.

Диапазон диаметров: 50 — 160 мм.

С каналами под СОЖ с позитивной геометрией режущей кромки.

Подходящие пластины: APMT и APGT (Gesac, Zccct, Mitsubishi).

Арт.	D	d	H	W	T	Количество зубьев
BAP400R50-22-4T	50	22	50	10.4	6.3	4
BAP400R63-22-4T	63	22	50	10.4	6.3	4
BAP400R80-27-6T	80	27	50	12.4	7	6
BAP400R100-32-6T	100	32	50	14. 4	8	6
BAP400R125-40-7T	125	40	63	16.4	9	7
BAP400R160-40-8T	160	40	63	16.4	9	8

Почта для вашего заказа :  [email protected]

Телефон для заказов : 8 (812) 615-88-64

Цена

по запросу

Подробнее

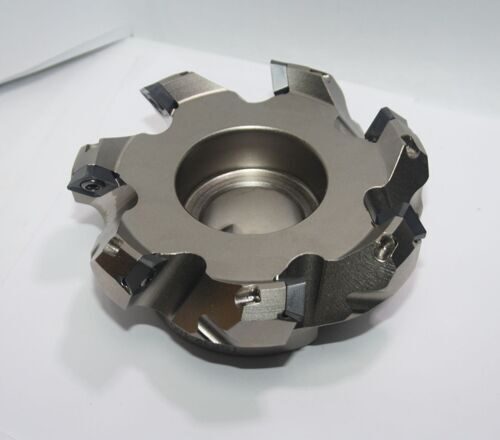

Торцевая насадная фреза KM

Серия фрез со сменными пластинами KM.

Диапазон диаметров: 50 — 100 мм.

С каналами под СОЖ с позитивной геометрией режущей кромки.

Подходящие пластины: SENT и SENW (Gesac, Zccct, Mitsubishi).

Арт.	D	d	H	W	T	Количество зубьев
KM12R50-22-4T	50	22	50	10. 4	6.3	4
KM12R63-22-4T	63	22	50	10.4	6.3	4
KM12R80-27-5T	80	27	50	12.4	7	5
KM12R100-32-5T	100	32	50	14.4	8	5
KM12R125-40-6T	125	40	63	16.4	9	6
KM12R160-40-6T	160	40	63	16.4	9	6

Почта для вашего заказа :  [email protected]

Телефон для заказов : 8 (812) 615-88-64

Цена

по запросу

Подробнее

Фреза торцевая насадная RAP

Серия фрез со сменными пластинами RAP.

Диапазон диаметров: 50 — 250 мм.

С каналами под СОЖ с позитивной геометрией режущей кромки.

Подходящие пластины: APMT и APGT (Gesac, Zccct, Mitsubishi).

Арт.	D	d	H	W	T	Количество зубьев
RAP300R50-22-4T	50	22	50	10.4	6.3	4
RAP300R63-22-4T	63	22	50	12.4	7	4
RAP400R63-25.4-4T	63	25.4	50	14.4	8	4
RAP400R80-27-5T	80	27	50	14.4	8	5
RAP400R100-32-6T	100	32	50	14. 4	9	6
RAP400R125-40-7T	125	40	63	16.4	9	7
RAP400R160-40-8T	160	40	63	16.4	9	8

Почта для вашего заказа :  [email protected]

Телефон для заказов : 8 (812) 615-88-64

Цена

по запросу

Подробнее

Торцевая насадная фреза EMR

Серия фрез со сменными пластинами EMR.

Диапазон диаметров: 63 — 100 мм.

С каналами под СОЖ с позитивной геометрией режущей кромки.

Подходящие пластины: APMT и APGT (Gesac, Zccct, Mitsubishi).

Почта для вашего заказа :  sale@nordside. spb.ru

Телефон для заказов : 8 (812) 615-88-64

Цена

по запросу

Подробнее

Торцевая насадная фреза SKS

Серия фрез со сменными пластинами SKS.

Диапазон диаметров: 50 — 63 мм.

С каналами под СОЖ с позитивной геометрией режущей кромки.

Подходящие пластины: APMT и APGT (Gesac, Zccct, Mitsubishi).

Арт.	D	d	H	W	T	Количество зубьев
SKS08R50-22-3T	50	22	50	10.4	6.3	3
SKS08R50-22-4T	50	22	50	10.4	6.3	4
SKS08R63-22-4T	63	22	53	10. 4	6.3	4

Почта для вашего заказа :  [email protected]

Телефон для заказов : 8 (812) 615-88-64

Цена

по запросу

Подробнее

Корпусные насадные фрезы по металлу применяются во фрезерных станках – для чистовой, получистовой и черновой обработки.  Торцевая фреза крепится на оправке /glavnaya. Торцевые фрезы могут использоваться на высоких скоростях, подходят для стали и сплавов на ее основе, цветных металлов, чугуна.

В нашем магазине Вы можете приобрести торцевые насадные фрезы со сменными пластинами. Такие изделия еще называют с механическим креплением пластин, или фреза со вставными ножами. Фрезы CNCM совместимы с пластинами ZCC, Mitsubishi, Korloy и других марок.

Фреза торцевая с механическим креплением

Фреза торцевая используется в машиностроение, по металлу для обработки пазов, плоскостей, уступов и фасонных поверхностей, разных по сложности конфигурации. Торцевые твердосплавные фрезы обладают особенностью выполнять за одну операцию обрабатывать две расположенных перпендикулярно поверхности — благодаря наличию сменных твердосплавных пластин, зубья на цилиндре инструмента. Жесткость торцевой фрезы по металлу очень высокая, ее крепления (регулируемая ГОСТ 26595 85) обеспечивает отличную производительность инструмента.

Назначение торцевых фрез

Торцевые фрезы имеют очень разнообразные виды для разных назначений, используются на фрезерных станках при обработке плоских и ступенчатых поверхностей. Фрезы имею различное количество зубьев, в зависимости от диаметра фрезы, форма зуб, нож  — стандартный резец с острыми кромками на поперечной грани. При вращении инструмента на станке зубья взаимодействуют с заготовками поочередно. Именно поэтому при фрезеровании торцевыми фрезами детали получаются идеально выточенными в соответствии с чертежами.

Разнообразные виды работ производится с использованием такого инструмента.

Материалы различного применения :

• быстрорежущие и углеродистые стали;
• твердосплавные стали;
• минералокерамические сплавы;
• алмазные.

Конструкция насадных фрез:

• сборные — пластины торцевой фрезы монтируются на инструменте;
• цельные — зубья неотделимы от корпуса инструмента.

Вид зубьев:

• скругленные;
• прямолинейные.

Наилучшие эксплуатационные характеристики имеет инструмент с зубьями скругленной формы, поскольку на них несущественно сказываются силы биения основных кромок для резания. Дополнительное преимущество — высокие показатели износостойкости. Скругленные вершины зубьев оптимально подходят для черновой и получистовой обработки.

Тип крепления:

• концевые — устанавливают на хвостовик;
• насадные — фрезы такого типа монтируют на оправе.

Фрезы торцевые с механическим креплением пластин используются в зависимости от их конструкции. К примеру, насадной инструмент оптимален для обработки уступов и плоскостей из стали и чугуна.

Купить торцевые фрезы можно в нашей компании НордСайд

Приобрести данный  товар можно в компании НордСайд на сайте . У нас вы можете заказать инструмент лучших брендов, различных видов и типов:

• фрезы торцевые цельной и сборной конструкций со вставными ножами;
• фрезы торцевые с круглыми пластинами из углеродистой и быстрорежущей стали и твердых сплавов;
• фрезы торцевые со сменными пластинами концевые и насадные.

Фрезы с различными диаметров от 50 до 300 мм, по разным видам сталям и так же к ним пластины korloy, mitsubishi, zcc-ct , Sandvik Coromant, iscar.

Доставка торцевых фрез в СПб , Москва , Архангельск, Мурманск и  другие города производится в минимально возможные сроки

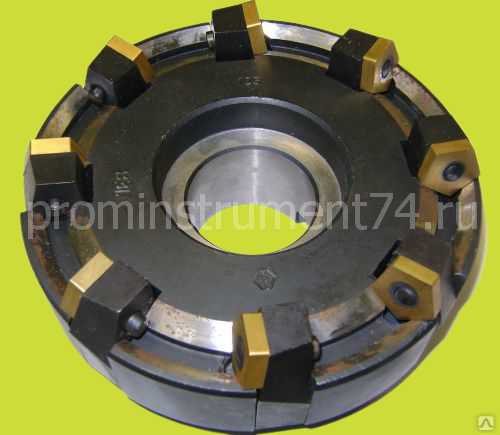

Фрезы торцевые насадные для тяжелой обработки с углом в плане 75°

Каталог

• Марки твердых сплавов

• Напаиваемые пластины

• Cменные многогранные пластины

• Изделия для монолитного инструмента

• Изделия для обработки металлов давлением

• Изделия для бурения

• Резцы горные, дорожные и строительные

• Инструмент для сверления и фрезерования

  • Фрезы концевые с механическим креплением сменных многогранных пластин (фрезы концевые с СМП)

  • Фрезы торцовые с СМП

    • Фрезы торцовые с механическим креплением пятигранных твердосплавных

    • Фрезы насадные торцово-цилиндрические

    • Фрезы торцовые насадные для снятия фасок

    • Фрезы торцовые насадные с увеличенными положительными углами, угол в плане 45°

    • Фрезы торцовые для особо тяжелых работ, угол в плане 75°

    • ФРЕЗЫ торцовоконцевые для особо тяжелых работ, угол в плане 75°

    • ФРЕЗЫ торцовые насадные с углом в плане 75°

    • Фрезы торцевые насадные для тяжелой обработки с углом в плане 75°

    • Фрезы торцевые насадные с углом в плане 90°

  • Сверла с механическим креплением сменных многогранных твердосплавных пластин (сверла с СМП)

• Сборный токарный инструмент

• Фрезы монолитные

Цены указаны без НДС Не нашли на сайте? Напишите нам!  отправить запрос Или позвоните по телефону: +7 (922) 227-26-55

• Главная

• Каталог

• Инструмент для сверления и фрезерования

• Фрезы торцовые с СМП

• Фрезы торцевые насадные для тяжелой обработки с углом в плане 75°

Товары

Сортировать по:
Наименование
В наличии
Цена

Кор. фрезы 230-08075AR05SN12

17 945 руб

Добавить в корзину

Кор. фрезы 230-12575BR08SN12

27 655 руб

Добавить в корзину

Кор. фрезы 230-16075BR10SN12

33 365 руб

Добавить в корзину

Кор. фрезы 230-20075CR12SN12

40 125 руб

Добавить в корзину

Кор. фрезы 231-20075CR12SP15

44 055 руб

Добавить в корзину

Кор. фрезы 231-25075CR16SP15

57 003 руб

Добавить в корзину

Торцевые фрезы APX, пластины APKT

Искать в категории

Торцевые фрезы APX, пластины APKT

Требуется поисковый запрос.

Отфильтруйте результаты поиска

Только в наличии

Просмотр категорий

Загрузка…

Торцевые фрезы 90º APX для пластин APKT 16

• Экономичное решение для обработки 90 градусов
• Возможность врезания под углом
• Конструкция без СОЖ
• Простой винтовой зажим

Фрезы, пластины АПКТ

Просмотр Страница 1 из 1

(8 результатов)

Вид:

• 12
• 24
• 42

Кол-во:

В наличии

Единица измерения: шт.

Кол-во:

В наличии

Единица измерения: шт.

Просмотр товаров-заменителей

Кол-во:

В наличии

Единица измерения: шт.

Кол-во:

В наличии

Единица измерения: шт.

Просмотр товаров-заменителей

Кол-во:

Вызов помощи

Единица измерения: шт.

Просмотр товаров-заменителей

Кол-во:

Вызов помощи

Единица измерения: шт.

Кол-во:

В наличии

Единица измерения: шт.

Кол-во:

В наличии

Единица измерения: шт.

Не видите, что вам нужно?

Нажмите здесь, чтобы сообщить нам, и мы поможем вам найти то, что вы ищете.

Торцевое фрезерование при обработке: как это делается?

Торцевое фрезерование — это распространенный тип механической обработки, при котором используется высокоскоростной режущий инструмент для удаления материала с заготовки для получения гладкой высококачественной поверхности.

Различные типы инструментов для торцевого фрезерования могут использоваться для выполнения черновых или чистовых операций на заготовке.

Но что такое торцевая фрезеровка? Как вы это делаете? И какие факторы влияют на качество операции торцевого фрезерования?

В этой статье содержится подробное руководство по торцевому фрезерованию, включая его инструменты и типы.

Что в этой статье?

• Торцевое фрезерование
• Инструменты, используемые для торцевого фрезерования
• Критерии выбора инструмента
• Советы по торцевому фрезерованию
• Различия между торцевым и периферийным фрезерованием
• Заключительные мысли
• Часто задаваемые вопросы (FAQ)

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Что такое торцевое фрезерование?

Торцевое фрезерование

Торцевое фрезерование — это процесс механической обработки, при котором ось вращения фрезы перпендикулярна заготовке. В этом процессе фреза с плоской поверхностью снимает верхний слой заготовки, тем самым создавая плоскую поверхность с желаемой чистотой поверхности.

Обычно выполняется на фрезерном станке с ЧПУ, фрезерном станке и других обрабатывающих центрах с ЧПУ с аналогичными возможностями.

Однако операция торцовки на токарных станках с ЧПУ отличается от фрезерной обработки, так как она включает вращение заготовки и удаление материала одноточечным режущим инструментом.

При торцевом фрезеровании кромки фрезы стачиваются о поверхность заготовки, что приводит к удалению материала.

Это означает, что режущие кромки, находящиеся на периферии фрезы, выполняют режущее действие.

В зависимости от типа операции торцевого фрезерования режущий инструмент может снимать материал с торца или краев заготовки, в результате чего получается гладкая и плоская поверхность заготовки.

Существенным преимуществом торцевого фрезерования является возможность обработки крупных объектов и поверхностей за минимальное время с использованием малогабаритной фрезы.

В связи с этим небольшие фрезерные станки часто содержат конфигурации торцевого фрезерования, что делает их портативными и экономичными.

Фрезерные инструменты, используемые для торцевого фрезерования, доступны с различными наконечниками и геометрией лезвий, что повышает гибкость выполнения различных торцовочных операций.

В зависимости от материала заготовки и требуемой геометрии вы можете выбрать наиболее подходящий наконечник и форму лезвия.

Торцевое фрезерование имеет различные промышленные применения и может использоваться для обработки различных материалов, таких как сталь, чугун, бронза, алюминий, сплавы, дерево и т. д. или делать канавки.

В основном существует шесть различных типов операций торцевого фрезерования.

.

Типы торцевого фрезерования и их применение

При обычном торцевом фрезеровании фреза выступает с обеих сторон заготовки, а при частичном торцевом фрезеровании фреза выступает только с одной стороны.

Диаметр фрезы при других операциях торцевого фрезерования значительно меньше, как у сверла.

Для контурной обработки поверхности используется шаровидная фреза с прерывистой возвратно-поступательной подачей по криволинейной траектории на заготовке.

В зависимости от ваших требований вы можете выбрать подходящую операцию торцевого фрезерования для вашей заготовки.

Инструменты для торцевого фрезерования

Вращающиеся фрезы, также называемые торцевыми фрезами, изготавливаются либо из одного материала, либо имеют вставки, прикрепленные по краям.

Инструменты, используемые для торцевого фрезерования, можно классифицировать на основе их геометрии и конструкции.

Классификация на основе геометрии инструмента

Торцевая фреза с квадратным сечением

Фреза с квадратным торцом

Торцевые фрезы с геометрией торца с квадратным концом имеют квадратный или прямой конец без какого-либо радиуса или фаски.

Для операций механической обработки, таких как врезное резание, профилирование и прорезание пазов, используются торцевые фрезы с квадратным сечением.

Торцевая фреза со сферическим концом

Торцевая фреза со сферическим концом имеет шарообразную форму с радиусом, равным половине диаметра фрезы, что идеально подходит для обработки сопряженных частей сборки, таких как полукруглые канавки.

Торцевая фреза с радиусной насадкой

Торцевая фреза с закругленной насадкой

Торцевая фреза с радиусной насадкой похожа на торцевую фрезу с квадратным концом, но с радиусом заточки на конце каждого режущего зуба.

Это снижает ударную нагрузку на режущие канавки в процессе обработки и увеличивает срок службы инструмента.

Однако эти фрезы нельзя использовать в тех случаях, когда требуется идеально прямоугольный профиль.

Торцевая фреза с фаской

Торцевая фреза с фаской 45°

Торцевая фреза с фаской состоит из сторон или концов, которые имеют угловую геометрию в диапазоне от 20° до 45°, что позволяет получить угловой или скошенный срез на кромке заготовка.

При выполнении таких операций механической обработки, как точечная нарезка, снятие фасок, снятие заусенцев, снятие фасок и зенкование, используются торцевые фрезы этого типа.

Классификация на основе конструкции инструмента

Торцевые фрезы также можно классифицировать на основе их конструкции.

Нахлыстовые резаки

Нахлыстовые резаки

Нахлысты имеют одноточечный режущий инструмент, прикрепленный к держателю, который можно отрегулировать для резки заготовок максимальным диаметром около 2 дюймов (51 мм).

геометрия точечной резки снижает скорость съема материала (MRR), обеспечивает гладкую поверхность с меньшей потребностью в лошадиных силах.0005

Концевые фрезы

Концевые фрезы

Концевые фрезы имеют режущие зубья на конце цилиндрического хвостовика и канавки на боковой поверхности, что делает их пригодными для концевого фрезерования.

Эти концевые фрезы обычно имеют острый угол, а нижняя кромка образует угол 1° с центром.

Насадные фрезы

Насадная фреза

Насадная фреза представляет собой круговой режущий инструмент, имеющий плоское основание с твердосплавными вставками, закрепленными по окружности. Чаще всего используется для черновой и получистовой обработки.

Каждый последующий проход каждой режущей кромки пластины удаляет материалы и сглаживает заусенцы, образовавшиеся на предыдущей кромке, в результате чего получается гладкая плоская поверхность.

Эти фрезы имеют жесткую конструкцию и могут использоваться для обработки практически любого материала.

Как выбрать инструмент для торцевого фрезерования

Требуемый тип чистовой обработки

Требуемый тип чистовой обработки заготовки является важным фактором при выборе подходящей торцевой фрезы.

Это может быть черновая или чистовая обработка, в зависимости от ваших требований.

Черновая обработка выполняется для быстрого и качественного съема материала, в то время как чистовая обработка требует больше времени и удаляет меньше материала, но обеспечивает более высокое качество отделки.

Как правило, насадные фрезы используются для черновой обработки, тогда как фрезы используются для чистовой обработки.

Концевые фрезы идеально подходят для черновой и чистовой обработки.

Тип выполняемой торцевой фрезы

Тип операции также играет важную роль при выборе торцевой фрезы, наиболее подходящей для вашего применения.

Например, для обычных операций торцевого фрезерования требуется торцевая фреза, ширина которой превышает ширину заготовки, тогда как для концевых фрез рекомендуется использовать концевую фрезу.

Количество канавок

Количество канавок на режущем инструменте

Количество канавок режущих кромок определяет тип конструкции торцевой фрезы. Это в основном зависит от диаметра фрезы и фрезеруемого материала.

Канавки представляют собой глубокие спиралевидные канавки в фрезе, которые облегчают выход стружки из материала во время операции фрезерования.

Торцевые фрезы с двумя канавками обычно используются для обработки пластичных материалов, при фрезеровании которых образуется длинная стружка.

Большее количество канавок сводит к минимуму величину вибрации и нагрузку на стружку.

Количество стружки является важным фактором, напрямую влияющим на срок службы и качество обработки.

Поэтому важно использовать калькулятор загрузки стружки и убедиться, что загрузка стружки для вашей установки находится в оптимальном диапазоне нагрузки для аналогичной установки.

Материал режущего инструмента

Тип обрабатываемого материала и желаемое качество отделки играют важную роль в выборе идеального режущего инструмента для обработки торца.

Твердые материалы, такие как карбид, кобальт и алмаз, идеально подходят для высокоскоростных применений, тогда как относительно более мягкие материалы, такие как сталь, лучше подходят для общих целей.

Инструменты из мелкозернистого карбида, металлокерамики или керамики предпочтительны для обработки поверхностей.

Покрытие на инструментах помогает противостоять коррозии и истиранию, повышая твердость инструмента, обеспечивая смазку и увеличивая общий срок службы инструмента.

Металлические вставки — еще один способ уменьшить износ инструмента.

Советы по улучшению качества торцевого фрезерования

Вот несколько полезных советов по улучшению качества торцевого фрезерования.

Выберите подходящий инструмент

Всегда выбирайте правильный инструмент для операции торцевого фрезерования.

Например, если вы работаете с алюминием или любым другим материалом из мягкого металла, оптимальным вариантом будет летучая фреза.

С другой стороны, насадная фреза рекомендуется для торцевого фрезерования стальных заготовок или других твердых металлов.

Торцевые фрезы с твердосплавными вставками идеально подходят для обработки твердых металлов.

Следуйте рекомендациям по обработке

Расположите торцевую фрезу не по центру заготовки, так как это приводит к образованию более тонкой стружки и более гладкой поверхности.

Воздержитесь от частого вставления и извлечения инструмента из заготовки во время работы, так как это может повредить инструмент и вызвать вибрации.

Избегайте торцевого фрезерования отверстий или пазов, так как это может привести к прерывистому резанию, вызывающему вибрацию, нежелательную нагрузку и повреждение инструмента.

Поддерживайте оптимальную глубину резания, поскольку рез на большей глубине может привести к нежелательному трению и напряжению.

Используйте достаточное количество смазочно-охлаждающей жидкости в процессе обработки, чтобы свести к минимуму трение и предотвратить перегрев заготовки.

Разница между торцевым и периферийным фрезерованием

Торцевое фрезерование и периферийное фрезерование

Существуют заметные различия между торцевым и периферийным фрезерованием.

Различие между торцевым и периферийным фрезерованием

Расположение зубьев и позиционирование заготовки являются фундаментальными различиями между этими двумя операциями фрезерования.

Обе эти операции фрезерования имеют специфическое применение.

Поскольку скорость съема материала выше при периферийном фрезеровании, он лучше подходит для черновой обработки.

Торцевое фрезерование предпочтительно для получистовой и чистовой обработки.

При торцевом фрезеровании периферийные зубья и торец фрезы удаляют материал. Кроме того, забой выполняет чистовые операции.

Напротив, при периферийном фрезеровании за съем материала отвечают только периферийные зубья.

Торцевые фрезы обычно имеют больший диаметр по сравнению с концевыми фрезами, используемыми для периферийного фрезерования, что приводит к большей площади контакта и большей радиальной глубине резания.

Периферийная фреза имеет большую осевую длину, и поскольку большая часть площади контакта между фрезой и заготовкой проходит через осевую поверхность фрезы, она имеет большую осевую глубину резания.

Часто задаваемые вопросы (FAQ)

Каковы основные характеристики торцевой фрезы?

Фреза торцевая дисковая, с режущими кромками по периферии, заходящими на некоторую длину вдоль хвостовика.
