Габионных конструкций: Габион – что это такое? Виды, устройство, технология монтажа габионных конструкций + Фото, видео

что это такое, область применения габиона, как сделать своими руками

При создании дизайна приусадебного участка частного дома, можно использовать самые разные конструкции и приспособления. Некоторые из них можно купить в магазине, другие вполне под силу сделать своими руками. Например, такая конструкция, как габион, часто встречается на участках частных домов. Это красивое и практичное сооружение может служить как украшением, так и защитным элементом. Именно о габионной конструкции и пойдет речь в данной статье.

Что такое габион

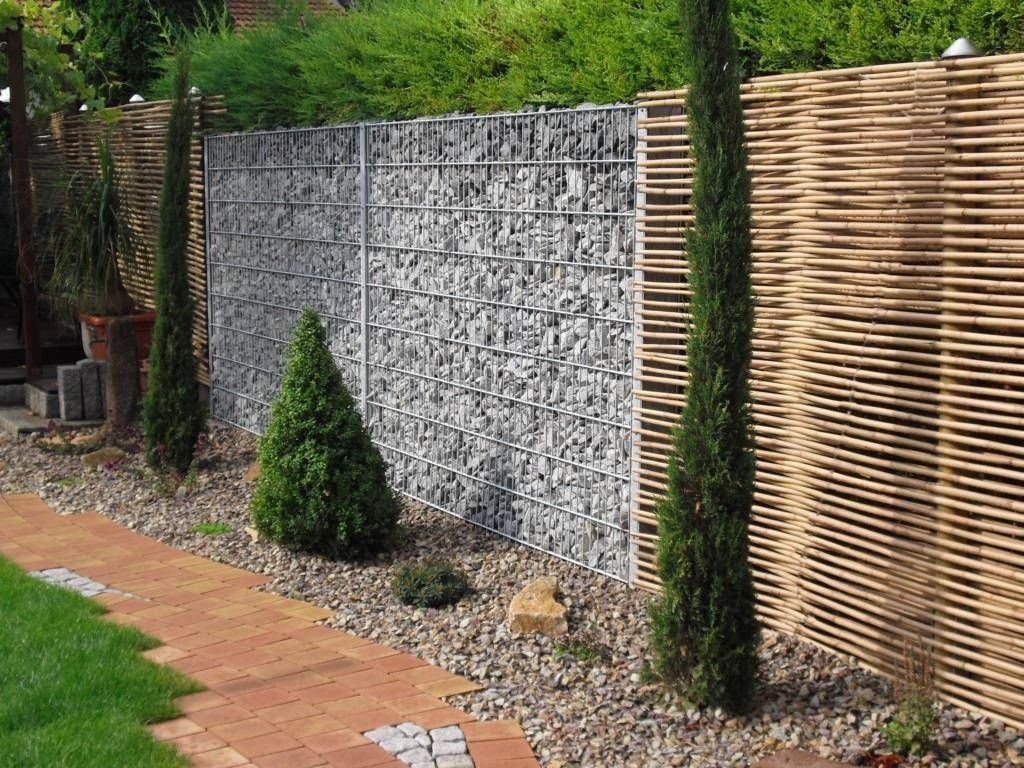

Габион – это конструкция, выполненная из прочной сетки и заполненная натуральными или искусственными камнями. Для придания прочности в габионное сооружение может быть добавлен каркас, сделанный из арматуры или других металлических прутьев.

Используемая сетка имеет особое строение. Здесь используется, как правило, двойное кручение. Такая особенность необходима для придания прочности всей габионной конструкции. Кроме этого, сетка покрывается защитным слоем, который предохраняет металл от коррозии.

В качестве наполнителя могут быть использованы различные материалы. Чаще всего в габионные конструкции засыпают:

• Щебень;
• Гальку;
• Сланцевые породы;
• Гранит;
• Базальт;
• Песчаник;
• Кварц и т.д.

Каких-либо особых требования к засыпному материалу нет. Самое главное, чтобы размеры помещенных в габион камней были больше процентов на 20–40, чем габариты ячеек сетки. В остальном выбор полностью лежит на самом владельце. Какой именно камень положить, будет зависеть от выбранной концепции украшения участка.

Благодаря своим внушительным размерам и большому весу, габион обладает большой устойчивостью. Такие конструкции будут оставаться на своем месте, и выполнять свои функции даже при существенном сдвиге пород, подтоплении или падении на них каких-либо предметов.

Преимущества решения

Габионы обладают множеством несомненных преимуществ:

• Прочность, надежность и долговечность. При производстве габионных конструкций используется прочная стальная сетка, арматура и камни. Все эти материалы способны долгое время выдерживать всевозможные нагрузки без потерь своих качеств;
• Сквозь габионы легко проходит вода. Это свойство позволяет использовать конструкции как подпорные стенки. При этом они не препятствуют прохождению воды, а, значит, не будут служить причиной подтопления участка;
• Так как габион выполнен из сетки, то у владельцев есть возможность создать конструкцию любой сложности и конфигурации.

Кроме этого, такие сооружения легко монтировать и они не требуют какого-либо ухода. Нужно просто установить каркас из сетки на нужное место и засыпать внутрь камни. На этом все заботы о габионе закончены.

Область применения

Первоначально габионы использовались в качестве поддерживающих элементов или как упорные стенки. Но со временем, область использования габионых конструкций существенно расширилась. Сегодня они используются не только как составная часть чего-либо, но и как самостоятельный элемент декора при ландшафтном дизайне. Достаточно взглянуть на многочисленные фото габионов, которыми наполнены многие специализирующиеся на ландшафтном дизайне интернет-сайты.

Современные специалисты по обустройству участков предлагают применять габионы в следующих случаях:

• В качестве каменного основания при обустройстве газонов. Помести габион на плоскости в нужно месте, вы получите прочную основу. Газон, разбитый на таких участках не смоет дождем или небольшим оползнем. А ведь именно этим опасностям подвергаются насаждения устроенный на склонах с большим градусом наклона;
• Для создания разделительных стен при зонировании участка. При помощи габионных конструкций можно легко разбить свой двор на игровую зону и место для отдыха. При этом кроме простой функции ограждения, габион будет еще и украшать вашу территорию;
• Оформление клумб, арок и других малых архитектурных форм. Габионы довольно прочные и легко выдерживают большие нагрузки;
• В качестве основания для дороже и садовых тропинок.

Но все же наиболее часто габионы применяют при создании подпорных стенок. В этой области они просто незаменимы, например, при оформлении берегов искусственных водоемов. Особенно если задумка подразумевает наличие водопада. Падающая вода может легко размыть любые укрепления, исключение составляют только габионные конструкции.

Габион своими руками — пошаговая инструкция

Габионы можно купить или заказать у специализирующихся в этой области компаниях. Стоимость таких изделий не слишком высока, поэтому они доступны практически каждому владельцу загородной недвижимости. Но если вы желаете создать свой, неповторимый дизайнерский элемент, то все работы по сооружению габиона можно проделать своими руками.

Для решения этой задачи необходимо подготовить следующий материал:

• Металлическая сетка, выполненная методом двойного скручивания. Толщина проволоки должна быть от 2 до 8 мм, в зависимости от размеров габиона и используемого засыпного материала;
• Если вы собираетесь сделать габионную фигуру больших размеров или сложной формы, то запаситесь арматурой (или металлическими прутами) для придания каркасу нужной жесткости;
• Для создания элементов приобретите металлические скобы и спирали.

Не забудьте про засыпной материал. Различные камни или булыжники лучше брать одинаковых размеров. Так, ваша габионная конструкция будет выглядеть более эстетично. Если габион будет служить простой подпорной стенкой, то внешний вид не играет большого значения. Другое дело, когда такие конструкции будут являться частью дизайна. В этом случае можно купить специальные декоративные габионные камни.

Габион своими руками — пошаговая инструкция:

1. Первым делом подготавливаем основание. В зависимости от веса конструкции грунт под ним утрамбовывается или создается песчаная подушка. Если габион будет использоваться в качестве забора, то есть смысл сделать неглубокий ленточный фундамент.
2. Далее, полотно сетки раскраивается на нужные куски, которые впоследствии сшиваются вместе. Первым делом укладывается нижняя часть габиона. Далее, к ней при помощи проволоки закрепляются боковые части. Используемая металлическая проволока должна иметь защиту от коррозии. Для «сшивания» лучше применить плоскогубцы, чтобы все элементы были надежно закреплены. При этом не забудьте про установку арматур, которые необходимы при создании больших габионов.
3. После того как все части, кроме одной (чаще всего верхней), соединены вместе, производим засыпку камней. Желательно уложить их как можно плотнее.
4. Заключительным этапом будет закрепление конструкции на своем месте. Это делается при помощи металлических скоб, анкеров или прутьев.

Как видно создания габиона своими руками – это несложная работа. Минимум материала, красивые камни и необычное украшение вашего приусадебного участка готово.

Заключение

Габион – это несложная конструкция из проволоки и камней. Он служит в качестве подпорной стенки или для укрепления склонов и берегов водоемов. Но если проявить фантазию, то габион станет украшением любого дизайна, причем сделанного своими руками. Такие элементы могут служить стенками, заборами, клумбами. Также подобные конструкции можно выполнить в виде различных фигур, тем самым значительно повысив эстетическую привлекательность своего загородного дома или дачного участка.

• Автор: Максим Анатольевич Ермаков
• Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Виды габионов (габионных конструкций)

ООО «Геопродукт» – это предприятие, которое на сегодняшний день является крупнейшим в сфере производства и поставок геосинтетиков и другой продукции, разработанной на базе геотехнологий.

Весь поставляемый нами товар отличается высоким качеством и сертифицирован в соответствии с существующими государственными нормами и стандартами. Мы реализуем различные виды габионов в ассортименте. Каждое изделие, которое мы поставляем потребителю, долговечно и экологично.

Какие виды продукции мы предлагаем?

Габионные конструкции представляют собой объемные стальные сетчатые контейнеры, имеющие различную форму и применяющиеся (с учетом особенностей геометрии) для решения задач того или иного уровня сложности. В основе габионов сетка двойного кручения и металлический прут.

Поверхность сетки защищена специальным покрытием (оцинковка, ПВХ или гальфановое напыление), предотвращающим окисление и разрушение металла под воздействием негативных факторов. Мы предлагаем такие виды габионов, как коробчатые, плоские (матрацные), оснащенные диафрагмами, а также цилиндрические конструкции (габионы-мешки).

Основные характеристики изделий

Все реализуемые нами виды габионов имеют длительный срок эксплуатации, повышенную прочность, гибкость, сопротивляемость коррозии и максимальную устойчивость к грунтовым просадкам.

Данные конструкции, будучи наполнены каменной фракцией, имеют отличную водопропускную способность и обладают эффектом шумопоглощения. Они недороги, но при этом обеспечивают возможность возведения сооружений, эксплуатационные характеристики которых намного превышают возможности объектов, созданных с использованием более дорогостоящих материалов.

Немаловажная особенность габионов – вариативность монтажа. Габионные короба, оснащенные перегородками (диафрагмами), имеют повышенную прочность и являются более комфортными в монтаже.

В процессе обустройства габионных конструкций используется еще одно геотехнологическое решение – геотекстиль, который применяют в качестве обратного фильтра. Геосинтетическое полотно позволяет минимизировать необходимый при установке габионов объем песка почти на четверть.

Преимущества использования габионов

Различные виды габионов используются не только с целью укрепления склонов, для предотвращения эрозии почвы и упрочнения оснований дорожных конструкций, но и в ландшафтном дизайне в качестве декоративных элементов. Из габионных конструкций сооружают эстетичные ограждения, декоративные клумбы и даже садовую мебель. Сетчатые короба могут быть наполнены колотыми и шлифованными камнями.

Для того чтобы соединить отдельные элементы конструкции воедино, понадобится степлер. Из коробчатых габионов легко сооружаются криволинейные участки, а плоские габионы могут монтироваться, будучи предварительно заполненными каменной фракцией.

Где применяются габионные конструкции?

С помощью габионных конструкций возводятся надежные подпорные стены и сооружения, обеспечивающие защиту от камнепадов, селей и лавин.

Коробчатые габионы применяют при строительстве дамб, плотин и мостов, комбинируя сооружения из сетчатых стальных конструкций с другими системами армирования.

Плоские габионы
– это оптимальный выбор для защиты склонов либо при устройстве основания под более габаритные коробчатые габионы.

Сетчатые конструкции цилиндрической формы используются при сооружении подводных фундаментов и в качестве садово-парковых декоративных элементов.

Все о габионной стене | Для чего предназначена габионная стена

Важный момент

Для чего предназначена габионная стена?

Габионная стенка представляет собой ограждение, выполненное из горных пород, покрытых габионами, связанными проволокой. В качестве альтернативы горной параллели подпорные стены из габионов обычно изнашиваются с наклонной поверхностью.

Слово «габион» происходит от древнеитальянского слова «габион», обозначающего огромную тюрьму. Габионная стена — это своего рода габионная стена, и конструкция габионной стены будет применяться для сохранения берега реки Нил.

Середина жизни, стена из габионов будет использоваться в качестве армейского замка и, говоря с древних времен, инженеры-строители широко применяли для поддержания строительства.

Подпорная конструкция из габионов предназначена для сельской местности, и она будет использоваться в течение многих лет в качестве магнитной подпорной конструкции и создает приятную стену, организованную и легкую структуру.

Читайте также, Типы кессонных потолков | Что такое кессонные потолки | Кессонный потолок Стоимость

Строительство стены из габионов

Стены из габионов будут в значительной степени спроектированы так, чтобы грунт выравнивал поверхность под стеной, и в то же время они будут работать как неподвижная стена, а стена из габионов будет соответствовать расстоянию конструкции. Он выполняет обслуживание с держателем габиона, который соединит несколько линий.

Эти конструкции держателей габионов имеют штоковую конструкцию, которая может вытягиваться со всех сторон. Контейнер создадут из активированной шестигранной паутины, а габион – из расколотых камней; экспресс эти потрескавшиеся камни покроют внутреннюю часть держателя.

Поддерживающая конструкция габионов начинается с категории держателей габионов, которые не растворяются. Обычно ширина держателя габиона составляет 2 м х 2 м х 1 м, активированная стропа имеет размер 8 см х 10 см, а ее сетка имеет шесть краев в форме глаз.

Трещиноватые породы применяются в качестве объекта заполнения внутренней части держателя и располагаются с опорой инструмента и руки. Затем завершите заполнение держателя крышки и соедините его кольцом из активированной стали. После завершения работы с держателем место для отдыха держателя будет закрыто подходящим предметом на длину верхней части стены габиона.

Преимущества габионной стены

Преимущества габионной стены заключаются в следующем.

1. Габионная конструкция более долговечна, чем балансировочная стена грунта.
2. Стенка из габиона намного более эластична, поэтому ее легко поворачивать вдоль и поперек стены.
3. Стенка контейнера из габиона сильно рыхлая.
4. Допустимый объект доступен.
5. Конструктивная цена держателя габиона огромна, но это низкая цена.
6. Экологически чистый шум.
7. Сила габионной стены больше.

Читайте также, Сталь Цена за кг сегодня | Цена на сталь за кг сегодня в Индии

Недостатки габионной стены

Здесь недостатки габионной стены заключаются в следующем.

1. Обычная цена габионной стенки низкая.
2. Метод строительства очень сложный.
3. Держатель проволоки из габиона может подвергаться воздействию эрозии проволоки.
4. Сложно спроектировать необходимые приборы и машины.

Применение габионной стены

Здесь применение габионной стены следующее.

1. Стена габиона относится к подпорной конструкции.
2. Стенка из габиона применяется для извилистости русла и реки.
3. Габионная контейнерная стенка спасает дорогу и мост.
4. Применяется к водонапорным стенам, водостокам и плотинам.
5. Он будет применяться к приморской барьерной деятельности.
6. Настенный держатель габиона защищает от падения камней и защиты от грунта.
7. Применяется для облицовки конструкций и конструкций.

Габионная стена

8. применяется для структурных, звуковых и климатических барьеров.

Читайте также,  Что такое бетононасос | Как работает бетононасос

Стоимость габионной стены за метр

Минимальная стоимость габионной стены в Индии составляет $180/м. Цена зависит от типа объекта, габионных стен и недорогих стен, которые вы можете спроектировать, в среднем от 5 до 40 долларов за м.

Часто задаваемые вопросы

Габионные корзины

Габионные корзины изготовлены из оцинкованной стали, двойного кручения, из плетеной проволочной сетки, заполненной камнем, и используются для различных целей, включая, помимо прочего, подпорные стены, мощение откосов, водосточные сооружения, водосливы, водосточные сооружения и берегоукрепление ручья.

Подпорная стена из габионов

Системы подпорных стен из габионов представляют собой монолитные конструкции из гравитационных масс, которые идеально подходят для борьбы с эрозией и соответствуют стандартным методам проектирования для гравитации и использования подпорных стен.

Вам нужен фундамент для габионной стены?

В зависимости от высоты стены для большинства габионных стен требуется слой уплотненного 20-мм дорожного основания толщиной от 50 до 100 мм, измельченного либо из синего металла, либо из базальтовой породы.

Конструкция габионов

Габионы представляют собой проволочно-каменные элементы в форме шестиугольников или прямоугольных параллелепипедов, изготовленные из проволочной сетки двойного или тройного кручения, заполненные местным камнем или карьером, используемые для подпорных стен, волноломов, механически стабилизированных грунтовых стен MSE, гидротехнические сооружения, облицовка или облицовка каналов.

Стоимость подпорной стены из габионов

В зависимости от типа наполнителя, габионные стены являются одними из самых дешевых подпорных стен, которые вы можете построить, в пределах от 5 до 40 долларов за квадратный фут.

Преимущества габионной стены

Преимущества габионной стены заключаются в следующем.

1. Простота обращения и транспортировки.
2. Скорость строительства.
3. Гибкость (габионы допускают движение)
4. Водопроницаемость (хороший дренаж)
5. Габионы — это простой в использовании способ снижения скорости воды и защиты откосов от эрозии.

Дорогие стены из габионов?

В зависимости от типа наполнителя, габионные стены являются  одними из самых дешевых подпорных стен, которые вы можете построить , по цене от 5 до 40 долларов США за квадратный фут.

Нужен ли фундамент для габиона?

Габионные конструкции, будь то стены или заборы, не требуют бетонного фундамента . Тем не менее, они нуждаются в некоторой работе под поверхностью. В противном случае, какими бы тяжелыми они ни были, их было бы легко опрокинуть.

Как поддерживать габионную стену?

• Отдельно стоящие или подпорные стены не должны превышать соотношение 2:1.
• Для неподпорных стен с соотношением менее 2:1 потребуются внутренние опоры для предотвращения обрушения.
• Опорные стойки габиона должны выступать не менее чем в 1,5 раза от высоты корзины габиона.

Стены из габионов дешевы?

Габионы представляют собой доступную подпорную стенку, стоимость которой составляет в среднем от 5 до 40 долларов за квадратный фут . Габионные стены представляют собой блоки из проволочных каркасов, заполненных камнями или бетонным щебнем.

Как закрепить габионную корзину?

Для габионов, размещенных на земле, вы можете просто  засыпать каменную насыпь прямо в верхнюю часть корзины, а затем прикрепить сетку крышки . Вам не нужны погрузчики или бобкэты, чтобы зачерпнуть камень и заполнить корзину с неуправляемой высоты.

Как долго служат габионовые клетки?

Габионы предназначены для использования в капитальных сооружениях, но их долговечность напрямую связана с окружающей средой, в которой они установлены. Это означает, что ожидаемый срок службы габионных стен может составлять от  от 10 до 75 лет, в зависимости от условий установки.

Можно ли засыпать габионы землей?

Корзина из габиона — одна из самых простых вещей, которую можно сделать для своего сада. Это просто большая сетчатая клетка, заполненная землей. Вы можете заполнить их песком и землей, камнями или бетоном.

Нужен ли дренаж подпорным стенам из габионов?

Стены габионов обладают высокой проницаемостью и способны сбрасывать любое гидростатическое давление,  устраняет необходимость установки дренажной системы . В отличие от традиционной бетонной стены, габионные стены гибкие и способны двигаться вместе с землей.

Какой глубины должна быть подпорная стенка из габионов?

Гравитационные подпорные стены из габионов могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше.

Преимущества габионных стен | Маккаферри Корпорейт

Габионные корзины были изобретены более века назад, но сегодня их заново открывают для многих инфраструктурных и архитектурных проектов

Габионы экологичны, в то время как бетонные конструкции могут иметь высокий углеродный след. Они обычно используются для формирования гибких, проницаемых и монолитных конструкций и эстетически привлекательны, поэтому могут использоваться там, где бетон не обязателен. Именно поэтому габионы остаются применимыми в современном строительстве.

Проектирование подпорной стены может вызвать много головной боли. Как это спроектировать? Какие материалы лучше использовать? Каковы эстетические и экологические последствия?

Мы утверждаем, что на все эти вопросы есть простой и эффективный ответ: габионы. По многим причинам, от эстетики до инженерии и от устойчивости до архитектурных тенденций, габионная стена действительно может иметь множество преимуществ, сочетая в себе различные функции, которые в значительной степени превосходят преимущества других «традиционных» решений, таких как бетон или сваи.

К преимуществам габионов можно отнести:

1) Экологичность – анализ углеродного следа показывает, что использование габиона может снизить выбросы CO2 на 80 % по сравнению с бетонной подпорной стеной той же высоты . Если позволить расти, растительность может прижиться внутри стены габиона, что может дополнительно способствовать связыванию углерода раствором.

2) Красиво с первого взгляда – Эстетика важна . Большие грубые бетонные конструкции не нужны, поскольку габионные стены вносят элемент престижа в вашу инфраструктуру. Классические бетонные стены или подпорные стены монолитны, а габионные блоки подпорной стены, заполненные местным материалом, более гармонируют с окружающей средой. Габионные конструкции также могут быть спроектированы таким образом, чтобы восстановление растительности происходило, когда растения колонизировали промежуточные пространства между каменной насыпью, тем самым возвращая решение природе. Можно сказать, что габионы — это способ обезопасить природу!

3) Бюджетность – Исторически сложилось так, что для создания красивой инфраструктуры требовались большие инвестиции .
