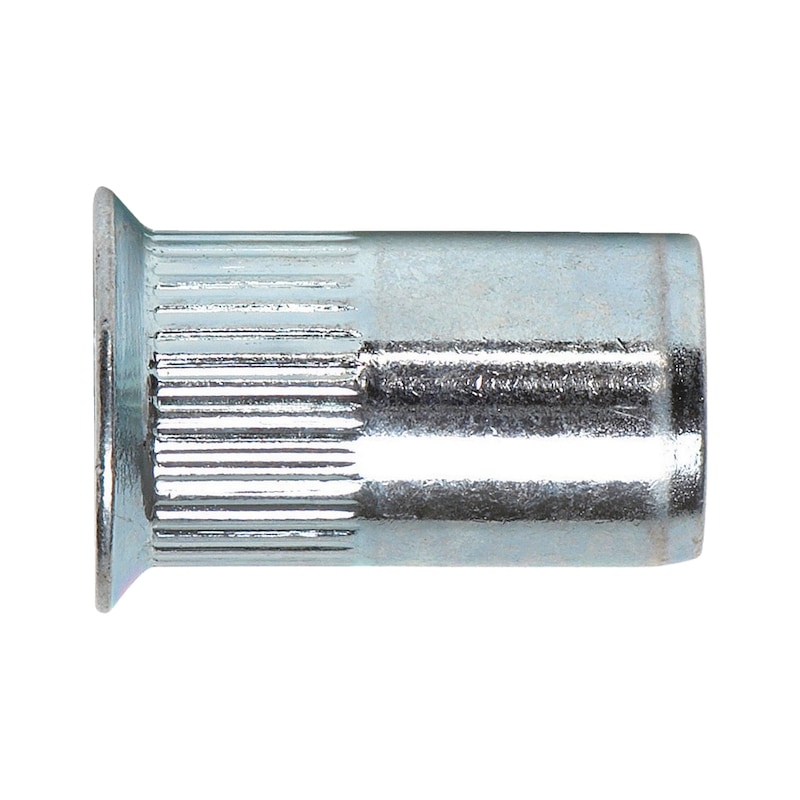

Заклепка резьбовая (гаечная) ITTG цилиндрическая с насечкой стандартный бортик
Главная » Крепежные изделия и метизы » Резьбовые заклепки » Заклепка резьбовая (заклепка гайка) ITTG цилиндрическая с насечкой стандартный бортик
Для более подробной информации обратитесь к нашим специалистам по телефону +7 (812) 385-76-07 Контакты |
Артикул |
| S | D |
| T | K | L | I |
|
| ITTG Оцинкованная сталь | |||||||||
00ITTGM03C050ZN | M3 | 0,5-1,5 | 4,9 | 5 | 8 | 0,8 | 10 | 6 | 1 |
00ITTGM03L050ZN | M3 | 2-4,5 | 4,9 | 5 | 7 | 0,8 | 12 | 4,5 | 1 |
00ITTGM04C060ZN | M4 | 0,5-2 | 5,9 | 6 | 9 | 0,8 | 10,5 | 6 | 5 |
00ITTGM04L060ZN | M4 | 2,5-3,5 | 5,9 | 6 | 9 | 0,8 | 12 | 6 | 5 |
00ITTGM05C070ZN | M5 | 0,5-2,5 | 6,9 | 7 | 10 | 1 | 13 | 7,5 | 9 |
00ITTGM05L070ZN | M5 | 2,5-5 | 6,9 | 7 | 10 | 1 | 16,5 | 8,5 | 9 |
00ITTGM06C090ZN | M6 | 0,5-3 | 8,9 | 9 | 12,3 | 1,3 | 15,5 | 9,2 | 14 |
00ITTGM06L090ZN | M6 | 3-5,5 | 8,9 | 9 | 12,3 | 1,3 | 19,5 | 10,5 | 14 |
00ITTGM08C110ZN | M8 | 1-3,5 | 10,9 | 11 | 14,5 | 1,5 | 18,5 | 11,5 | 25 |
00ITTGM08L110ZN | M8 | 3,5-6 | 10,9 | 11 | 14,5 | 1,5 | 21 | 11,5 | 25 |
00ITTGM10C120ZN | M10 | 0,5-3,5 | 11,9 | 12 | 16 | 1,7 | 18,3 | 12,5 | 45 |
00ITTGM10L120ZN | M10 | 4-6,5 | 11,9 | 12 | 16 | 1,8 | 25 | 12,5 | 45 |
00ITTGM10C130ZN | M10 | 1-4 | 12,9 | 13 | 17 | 1,7 | 21,5 | 13,5 | 45 |
00ITTGM10L130ZN | M10 | 4-6,5 | 12,9 | 13 | 17 | 1,7 | 24 | 13,5 | 45 |
00ITTGM12C150ZN | M12 | 1-4 | 14,9 | 15 | 18 | 1,7 | 22 | 13,5 | 82 |
00ITTGM12C160ZN | M12 | 1-3,5 | 15,9 | 16 | 22 | 2 | 25 | 15 | 82 |
00ITTGM12L160ZN | M12 | 3,5-6 | 15,9 | 16 | 22 | 2 | 28 | 16,5 | 82 |
| Артикул | S | D | T | K | L | I | |||
| ITTG Нержавеющая сталь | |||||||||
00ITTGM03C050A2 | M3 | 0,3-1,8 | 4,9 | 5 | 8 | 0,8 | 9,5 | 5 | — |
00ITTGM03L050A2 | M3 | 1,8-3 | 4,9 | 5 | 8 | 0,75 | 10 | 5,5 | — |
00ITTGM04C060A2 | M4 | 0,5-2 | 5,9 | 6 | 9 | 0,8 | 10,5 | 6,5 | — |
00ITTGM04L060A2 | M4 | 2,5 -4 | 5,9 | 6 | 9 | 0,75 | 12,5 | 6,5 | — |
00ITTGM05C070A2 | M5 | 0,3-2,5 | 6,9 | 7 | 10 | 1 | 13 | 8 | — |
00ITTGM05L070A2 | M5 | 2 -4 | 6,9 | 7 | 10 | 1 | 15 | 8 | — |
00ITTGM06C090A2 | M6 | 0,5-3 | 8,9 | 9 | 12 | 1,5 | 16 | 9,5 | — |
00ITTGM06L090A2 | M6 | 3,5-6 | 8,9 | 9 | 13 | 1,5 | 19 | 9 | — |
00ITTGM08C110A2 | M8 | 0,5-3 | 10,9 | 11 | 15 | 1,5 | 17,5 | 10,5 | — |
00ITTGM08L110A2 | M8 | 3-6 | 10,9 | 11 | 16 | 1,5 | 20 | 10 | — |
00ITTGM10C120A2 | M10 | 0,8-3,5 | 11,9 | 12 | 16 | 1,7 | 19 | 10,5 | — |
00ITTGM10L120A2 | M10 | 3,5-6 | 11,9 | 12 | 16 | 1,7 | 22 | 10,5 | — |
00ITTGM10C130A2 | M10 | 0,5-3 | 12,9 | 13 | 16 | 2 | 19 | 12,5 | — |
00ITTGM10L130A2 | M10 | 3-6 | 12,9 | 13 | 19 | 2 | 26 | 14,5 | — |
| Похожие товары | ||
Заклепка резьбовая цилиндрическая гладкая ITRC | Заклепка резьбовая цилиндрическая с насечкой ITRG | Заклепка резьбовая закрытая цилиндрическая ITSG |
Рекомендуем посмотреть: Профессиональные инструменты для резьбовых заклепок
Контакты
Наши поставщики
Наши партнеры
Курсы валют
Заклепочные гайки и шпильки RIVKLE®
Заклепочные гайки и шпильки RIVKLE® | Böllhoff
RU
РУССКИЙ
Заклепывание
Надёжная резьба в тонкостенных деталях из металла, пластика, композитных материалов.
Содержание
- Введение
- Галерея продукции
- Преимущества продукции
- Подробное описание
- Варианты продукции
- Загрузки
- Дополнительная информация
Для создания внутренней и наружной резьбы в деталях
RIVKLE® Заклёпочные гайки и шпильки гарантируют надёжное соединение тонкостенных деталей.
RIVKLE® Заклёпочные гайки и шпильки гарантируют надёжное соединение тонкостенных деталей.
Заклёпочные гайки и шпильки RIVKLE® являются самым универсальным вариантом создания внутренней и наружной резьбы в деталях, незначительная толщина которых не позволяет нарезать резьбу. Большое многообразие типоразмеров обеспечивает широкую применяемость данной технологии в различных отраслях.
Методика / принцип
Заклёпочные гайки и шпильки RIVKLE® устанавливаются без доступа с обратной стороны («вслепую») и могут применяться для полых профилей.
Отличное решение для соединения композитных и легковесных деталей.
Применения
RIVKLE® — универсальные заклёпочные гайки и шпильки. Они применяются в автомобильной промышленности, приборостроении, медицине, электронике, при производстве сельскохозяйственной техники и машиностроении.
Преимущества продукции
- Устойчивая к нагрузке резьба в тонкостенных деталях
- Установка с односторонним доступом («вслепую»)
- Гибкость применения на любом технологическом этапе производства
- Деталь не подвергается температурному воздействию
- 2 функции (заклёпывание и создание резьбы).
Галерея продукции
Преимущества продукции
Существует целый ряд веских причин для приобретения нашей продукции
Преимущества и дополнительные возможности. По пунктам.
Быстрая установка
Меньше времени требуется на монтаж. Заклёпочные гайки и шпильки RIVKLE® — экономичное решение для тонкостенных деталей.
Возможность монтажа при одностороннем доступе
Простая установка. Зачастую является единственным решением в случаях с полыми профилями, корпусами или деталями с ограниченным доступом (только с одной стороны).
Универсальные
При установке не повреждается покрытие детали.
Учитывая данное преимущество, установка заклёпочных гаек и шпилек может быть осуществлена практически на любой стадии технологического процесса.
Отсутствуют температурные нагрузки
В отличие от приварных гаек, болтов и шпилек, при использовании заклёпочных гаек и шпилек RIVKLE® детали не подвергаются температурному воздействию, не нарушаются требования экологии, не повреждается покрытие, не создаётся очагов коррозии.
Подробное описание
Универсальные версии
Критерии выбора заклёпочных гаек.
Тип головки
Плоская головка, потайная головка и малая потайная головка.
Форма гайки
Открытая и закрытая.
Форма стержня
Круглая, шестигранный и неполный шестигранный стержень.
Варианты продукции
Каждый проект заслуживает индивидуального решения.
Узнайте больше о типах продукции и подберите подходящий вариант для решения ваших задач.
RIVKLE
® Standard
Наша линейка продукции включает элементы с разными формами головки, концами и формами стержня.
Далее
RIVKLE
® нержавеющая сталь
Помимо гаек из стали и алюминия мы выпускаем заклёпочные гайки из нержавеющей стали.
Далее
RIVKLE
® SFC
RIVKLE® SFC, Smart For Composite, разработаны для создания резьбы в пластмассовых и композитных материалах без их повреждения.
Далее
RIVKLE
® Seal Ring
Новые гайки и шпильки RIVKLE® Seal Ring защищают ваши изделия от воздействия агрессивных сред и гарантируют герметичность во время всего срока эксплуатации изделия.
Далее
RIVKLE
® HRT
Заклёпочные гайки RIVKLE® HRT (High Resistance Thread) изготавливаются для болтов класса прочности до 8.8 из алюминия и для болтов класса прочности до 12.9 из стали. Благодаря высокопрочным заклёпочным гайкам Вы получаете резьбу повышенной прочности, с помощью которой значительно улучшаются механические свойства заклёпочной гайки.
Далее
RIVKLE
® PN с длинным стержнем
Заклёпочные гайки RIVKLE® PN предназначены для тонкостенных пластмассовых деталей, листовых металлов и полых секций, при использовании которых требуется высокое сопротивление отрыву. Стержень на обратной стороне материала разжимается на четыре «лепестка».
Далее
RIVKLE
® заклёпочные шпильки
Заклёпочные шпильки RIVKLE® позволяют создать наружнюю резьбу («шпильку») в тонкостенных деталях.
Далее
Загрузки
Узнайте больше: связанные загрузки.
Если вы хотели бы получить подробную информацию, просто загрузите определенные брошюры.
Для просмотра PDF документов вам потребуется бесплатное приложение.
Дополнительная информация
Вы хотели бы узнать больше о мире соединительных элементов «Соединяем вместе!»?
Здесь представлены сведения об успешном применении нашей продукции и услуг и связанные темы.
Заклепывание
Автоматизированные системы для установки заклёпочных элементов RIVKLE®
Ремонт резьбы
комплекты RIVKLE® Plus
Різьбова заклепка, клепальная гайка, гайка заклепка М3, М4, М5, М6, М8, М10, М12, М16.. Статті компанії «ООО «ТКМ МЕТИЗ»»
При необхідності виконання різьби в листових металах, коли неможливо нарізати різьбу, використовуються заклепки з внутрішньою різьбою, вони ж заклепки різьбові або як називають в народі плити.
Такі кріпильні елементи прості і зручні в установці, не деформують матеріал і можуть використовуватися при наявності доступу тільки з одного боку. Їх використання актуально при роботі з тонкими деталями і листовими матеріалами для одночасного створення з’єднань і різьби з метою подальшого закручування болтів, гвинтів, шпильок і т. д.
Весь перелік заклепок різьбових, клепальних гайок представлений в категорії «Заклепки різьбові, підсвічники»
Пристрій різьбовий заклепки:
Різьбова заклепка являє собою циліндричну втулку спеціальної конструкції. У верхній частині втулки розташований виступаючий опорний бортик циліндричної або конічної форми (плоский або потаємний буртик).
Заклепка різьбова з циліндричним буртиком або з плоскою головкою:
Заклепка різьбова з конічним буртиком або з потайною голівкою:
У нижній частині втулки (заклепки різьбовий) нарізана циліндрична різьба.
Деформаційна частина виконана у вигляді тонкостінної трубки, яка розташована над різьбовий частиною. Внутрішній діаметр деформаційної частини менше ніж внутрішній діаметр різьби.
Вид різьбовий заклепки в розрізі по вертикалі:
Чорний колір позначає матеріал у розрізі білий колір — це порожнеча в тілі.
Вид встановленої різьбовий заклепки в розрізі по вертикалі:
Білий колір — це порожнеча в тілі. При установці різьбовий заклепки формується внутрішній опорний буртик, який і фіксує різьбову заклепку (клепальную гайку) в тілі.
Ми пропонуємо заклепки різьбові з різних матеріалів:
- сталеві оцинковані різьбові заклепки з пластичних сталей (білий або жовтий цинк)
- різьбові заклепки з нержавіючої сталі A2 (AISI 304, DIN 1.4301, 12Х18Н10 — харчова нержавіюча сталь)
- різьбові заклепки з нержавіючої сталі A4 (AISI 316, DIN 1.
4401, 03Х17Н14М2 — кислотостійка нержавійка) - різьбові заклепки з нержавіючої сталі A5 (AISI 316Ti, DIN 1.4571, 08Х17Н13М2Т — жаростійка нержавійка)
- різьбові заклепки з нержавіючої сталі A6 (AISI 904L, DIN 1.4539, 06ХН28МДТ — супераустенитная нержавійка)
- алюмінієві різьбові заклепки (AlMg2.5)
4401, 03Х17Н14М2 — кислотостійка нержавійка)Як вибрати підходящий матеріал:
Вибір відповідного матеріалу і покриття для різьбових заклепок дуже важливий для отримання максимальної функціональності протягом всього експлуатаційного циклу, особливо коли умови навколишнього середовища невідомі або критичні. Впливу на матеріал різьбових заклепок можуть бути: хімічні (елементи розчиняються у воді), абразивні (пісок), теплові, тертя, контакт з іншими металами, корозійна середовище і т. д.
Умовне позначення:
- про — незначне
- х — мале/низька
- хх — вища/середня
- ххх — неибольшее/висока
Типи і виконання різьбових заклепок:
youtube.com/embed/7PcV2DO-SHU?rel=0&loop=0&autoplay=0&controls=1&showinfo=1&disablekb=0&modestbranding=0″>
Різьбові заклепки розрізняються за формою головки. Частіше інших використовується різьбова заклепка з циліндричною головкою, така форма головки не вимагає додаткової підготовки поверхні з’єднуваних елементів. Якщо необхідно занурити головку різьбовий заклепки в поверхню матеріалу, що використовується різьбова заклепка з потайною або малої потайною головкою. Різьбова заклепка з потайною головкою встановлюється в зенкованное отвір врівень з поверхнею.
Також різьбові заклепки розрізняються за формою стрижня. Для сполук не піддаються високим значенням крутного моменту і для сполук в м’яких матеріалах підійде кругла гладка різьбова заклепка. При установці з’єднання в твердих матеріалах, для запобігання провертання заклепки, використовується кругла рифлена різьбова заклепка. У момент установки поздовжньо розташовані шліци на тілі різьбовий заклепки надійно врізаються в матеріал надійно блокуючи можливість обертання різьбовий заклепки в отворі.
Крім цього на круглій рифленою різьбовий застібці присутній насічка на внутрішній стороні опорного буртика. Таке з’єднання забезпечує максимальну жорсткість посадки круглої рифленою різьбовий заклепки в соединяемом матеріалі. По своїй конструкції і призначенню кругла рифлена різьбова заклепка здатна повністю замінити круглу гладку різьбову заклепку. Саме з цієї причини кругла рифлена різьбова заклепка більш поширена у використанні і продажу. Для виключення прокручування різьбового з’єднання використовуються шестигранні різьбові заклепки. Різьбова заклепка встановлюється в заздалегідь підготовлену шестигранне отвір, що повністю виключає можливість обертання. Для повної нейтралізації прокручування різьбового з’єднання схильного до критичним значенням крутного моменту застосовуються квадратні різьбові заклепки. Квадратна різьбова заклепка встановлюється в заздалегідь підготовлену квадратний отвір, що повністю блокує можливість обертання різьбовий заклепки в тілі.
Крім того, різьбові заклепки бувають відкритими і закритими (глухими).
Для більшості сполук підійде різьбова заклепка відкритого типу — після установки, така заклепка формує наскрізне різьбовий отвір. Якщо ж потрібно захистити різьбове з’єднання від попадання вологи, бруду або масла, краще всього підійде закрита різьбова заклепка. Після установки така заклепка формує глухе різьбовий отвір.
Крім вище наведених різновидів, різьбові заклепки так само відрізняються по товщині скріплюються поверхонь, так звані стандартні, подовжені. Чим товще товщина скрепляемого матеріалу, тим довше різьбова заклепка. Ущільнення більш широких скріплюються поверхонь досягається за рахунок збільшення довжини деформаційної частини різьбовий заклепки. Треба відзначити, що довжина різьбової заклепки з циліндричним буртиком вимірюється від кінця заклепки до підстави плоскої головки, а різьбова заклепка з потайним буртиком міряється цілком. Варіації співвідношення розміру різьби різьбових заклепок до товщині скріплюються поверхонь наведені нижче. В дужках вказано значення від якої і до якої товщини скріплюються поверхонь підходить розмір різьбовий заклепки:
- М3 (0,25-2,00) мм. — стандартна довжина
- М3 (2,00-4,50) мм. — подовжена
- М4 (0,25-3,00) мм. — стандартна довжина
- М4 (3,00-4,50) мм. — подовжена
- М5 (0,25-3,00) мм. — стандартна довжина
- М5 (3,00-5,50) мм. — подовжена
- М6 (1,00-3,00) мм. — стандартна довжина
- М6 (3,00-5,50) мм. — подовжена
- М8 (1,00-3,00) мм. — стандартна довжина
- М8 (3,00-5,50) мм. — подовжена
- М10 (1,00-3,50) мм. — стандартна довжина
- М10 (3,00-6,00) мм. — подовжена
- М12 (1,00-4,00) мм. — стандартна довжина
- М12 (3,50-6,00) мм. — подовжена
- М16 (2,50-5,00) мм. — стандартна довжина
— стандартна довжинаРізьбова клепана продукція доступна в наступних типах виконань:
- Кругла рифлена різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
- Кругла рифлена різьбова заклепка відкритого типу з потайним буртиком (головкою)
- Кругла рифлена різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
- Кругла гладка різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
- Кругла гладка різьбова заклепка відкритого типу з потайним буртиком (головкою)
- Кругла гладка різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
- Кругла рифлена різьбова заклепка відкритого типу з збільшеним циліндричним буртиком (головкою)
- Кругла гладка різьбова заклепка відкритого типу з збільшеним циліндричним буртиком (головкою)
- Кругла рифлена різьбова заклепка закритого типу з циліндричним буртиком (головкою)
- Кругла рифлена різьбова заклепка закритого типу з потайним буртиком (головкою)
- Кругла рифлена різьбова заклепка закритого типу з малою потайним буртиком (головкою)
- Кругла гладка різьбова заклепка закритого типу з циліндричним буртиком (головкою)
- Кругла гладка різьбова заклепка закритого типу з потайним буртиком (головкою)
- Кругла гладка різьбова заклепка закритого типу з малою потайним буртиком (головкою)
- Шестигранна різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
- Шестигранна різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
- Шестигранна різьбова заклепка закритого типу з циліндричним буртиком (головкою)
- Шестигранна різьбова заклепка закритого типу з малою потайним буртиком (головкою)
- Полушестигранная різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
- Полушестигранная різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
- Полушестигранная різьбова заклепка закритого типу з циліндричним буртиком (головкою)
- Полушестигранная різьбова заклепка закритого типу з малою потайним буртиком (головкою)
- Квадратна різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
- Кругла втулка різьбова заклепка з циліндричним буртиком (головкою)
Порядок встановлення Заклепки різьбовий — Гайки конструкцій використовуються
youtube.com/embed/xMBstIeGwt0?rel=0&loop=0&autoplay=0&controls=1&showinfo=1&disablekb=0&modestbranding=0″>
Для установки різьбовий заклепки використовується спеціальний заклепувальний інструмент. Інструмент може бути механічним (ручним), акумуляторним або пневмо-гідравлічним. Не залежно від принципу дії заклепувального інструменту порядок встановлення різьбовий заклепки у всіх однаковий:
- Підберіть відповідний інструмент.
- Підготуйте робочу поверхню, просвердливши отвір відповідного діаметру.
- Накрутіть різьбову заклепку (A) на різьбовий шток (B). Якщо ви встановлюєте різьбову заклепку відкритого типу, різьбовий шток повинен виступати з тіла заклепки на 1 мм . Якщо ж ви працюєте з різьбовою заклепкою закритого типу, закрутіть різьбовий шток інструменту в тіло заклепки до упору.
- Відрегулюйте головку інструменту (C) так, щоб вона щільно прилягала до різьбовий заклепки, накрученою на різьбовий шток. Зафіксуйте головку контргайкою (D).
- Введіть заклепку в отвір і встановіть її. В процесі установки різьбовий заклепки формується внутрішній опорний буртик.
- По завершенню процесу установки, викрутіть різьбовий шток інструменту з тіла різьбовий заклепки.
- Різьбова заклепка встановлена. Отримане різьбовий отвір готове до використання.
У разі встановлення заклепки з потайним буртиком, необхідно попередньо обробити отвір зенковкой з кутом 90°. Зенкування необхідно виконати таким чином, щоб після установки головка заклепки виступала над робочою поверхнею приблизно на 0,1 mm — це забезпечить прямий контакт деталей після складання. Якщо матеріал, який встановлюється заклепка занадто тонкий для зенкування, використовуйте заклепку з малим буртиком.
Заклепочные гайки — Grainger Industrial Supply
241 изделия
Заклепочные гайки создают резьбовые вставки для соединения предметов или материалов с помощью винтов и болтов, как правило, когда материалы слишком хрупкие или тонкие, чтобы выдержать резьбовое отверстие.
Заклепочные гайки, также известные как глухие гайки, устанавливаются на одну сторону материала, что делает их идеальными для приложений, где доступна только одна сторона, например, в автомобилях, мебели и бытовой технике.
Заклепочные гайки создают резьбовые вставки для соединения предметов или материалов с помощью винтов и болтов, как правило, когда материалы слишком хрупкие или тонкие, чтобы выдержать резьбовое отверстие. Заклепочные гайки, также известные как глухие гайки, устанавливаются на одну сторону материала, что делает их идеальными для приложений, где доступна только одна сторона, например, в автомобилях, мебели и бытовой технике.
Closed End
Loading. .. | ||||||
| Loading… | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … |
666666669
.0010
| … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
67777777779277927777777927777777777777777777777777777777777777 гг. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | Loading… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Loading. .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | . .. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Загрузка . .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Loading. .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Загрузка . .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | Loading… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Загрузка. .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | Loading… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Загрузка . .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | . .. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Loading. .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка … | . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Loading. .. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loading… |
Open End
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Нагрузка … | |||||||||||||
| Нагрузка … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка . .. | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| 67 | Loading… | ||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading … | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
Loading. .. | |||||||||||||
| Loading… | |||||||||||||
| Загрузка… | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| Загрузка … | |||||||||||||
| 67 | Loading… | ||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading… | |||||||||||||
| Loading … | |||||||||||||
| Loading… | |||||||||||||
| Loading… |
Open End
Загрузка . .. | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| Загрузка … | ||||||
| 9 | ||||||
| .0027 |
Примечание. Информация о наличии товара предоставляется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.
Заклепочные гайки | Глухие резьбовые вставки | Глухие заклепочные гайки
Выбор производителей с 1970 года
Заклепочные гайки часто называют гайками, резьбовыми вставками, заклепочными гайками или заклепочными гайками. Цельная конструкция заклепки-гайки позволяет надежно закрепить ее с одной стороны на материале, к которому она прикреплена. Эти высокофункциональные застежки доступны в различных стилях, размерах и материалах. Эти глухие резьбовые вставки (заклепочные гайки) также могут использоваться в широком диапазоне применений из стали, стекловолокна, пластика и композитных материалов, поскольку заклепочная гайка не искажает базовую структуру этих материалов при правильном подборе.
В зависимости от потребностей вашего конкретного проекта компания Monroe-JHP Fasteners предлагает резьбовые вставки (заклепочные гайки) различных размеров, стилей и размеров. Эти уникальные резьбовые вставки могут иметь повышенный крутящий момент в различных диапазонах захвата и могут использоваться в самых разных областях. Эти преимущества, наряду с простым и легким процессом установки, могут значительно сэкономить время по сравнению с другими типами креплений, для установки которых требуется более крупное отдельное оборудование. Компания Monroe-JHP Fasteners предлагает заклепочные гайки премиум-класса из различных материалов и конфигураций по самым конкурентоспособным ценам в отрасли.
Свяжитесь с нами для получения более подробной информации о наших высококачественных резьбовых гайках. Вы также можете запросить ценовое предложение для углубленного анализа цен на любой из наших продуктов с нарезными орехами. Чтобы узнать о других полезных и очень простых в использовании вариантах крепления, ознакомьтесь с нашими самозажимными креплениями, которые являются чрезвычайно экономичным способом крепления крепежа к листовому металлу.
Monroe-JHP & Sherex Fastening Solutions для ваших потребностей в резьбовых гайках
Monroe- JHP Fasteners с гордостью представляет Sherex Fastening Solutions в качестве главного дистрибьютора. Sherex Fastening Solutions — мировой производитель с уникальным подходом к рынку, когда речь идет о инженерных крепежных решениях. Они сочетают в себе крепеж, инструменты и автоматизацию, чтобы предоставить наилучшее решение при наименьших общих затратах на установку. Sherex производит продукцию для самых разных отраслей промышленности, в том числе:
- Автомобильная промышленность
- Оборона
- Строительное оборудование
- Рынки тяжелых грузовиков
- Аэрокосмическая промышленность
- Сельское хозяйство
- Общепромышленный
Резьбовая вставка Варианты материала для ваших конкретных потребностей применения
Глухие гайки доступны в виде гаек с открытым или закрытым концом.
Нуцерт с закрытым концом полностью герметизирует задний конец натсерта, чтобы не допустить попадания мусора из окружающей среды. Также можно добавить герметик для защиты от влаги и смазочных материалов. В Monroe-JHP у нас есть варианты заклепок-гаек, которые подходят практически для любого применения, однако выбор правильной заклепки-гайки для вашего применения зависит от нескольких факторов:
- значение крутящего момента
- диапазон захвата
- материал заклепки
- гладкий, ребристый или шестигранный корпус
- исходный (основной) материал
- среда приложения
- прочность заклепки
- размер заклепки
Алюминиевые резьбовые гайки
Алюминиевые жалюзи просты в установке и не требуют каких-либо специальных отделочных работ. После установки алюминиевые гайки обеспечивают чистую внутреннюю резьбу для упрощения соединений. Некоторые из преимуществ, которые обеспечивают резьбовые вставки для алюминиевых гайковертов, включают:
- Уменьшенный вес
- Стойкий к коррозии
- Высокая электрическая и теплопроводность
Гайки с резьбой из нержавеющей стали
Нуцерты из нержавеющей стали обычно используются для применений, требующих высокой прочности и хорошей коррозионной стойкости.
Некоторые из преимуществ заклепочных гаек из нержавеющей стали включают:
- Высокая прочность
- Превосходная коррозионная стойкость
- Доказанная долговечность
- Хорошая огнестойкость и термостойкость
- Преимущество прочности по отношению к весу
Латунные гайки
Резьбовые гайки из латуни регулярно используются в тех случаях, когда требуется металл с чрезвычайно универсальными характеристиками. Поскольку гайки с резьбой из стали/цинка для листового металла устанавливаются быстро и эффективно, их можно использовать для широкого спектра крепежных изделий. Некоторые из дополнительных преимуществ, которые предлагает сталь/цинк, включают:
- Стойкость к коррозии
- Хорошая пластичность
- Отличная устойчивость к высоким температурам
- Чрезвычайно универсальный
Nutsert Варианты материала и опции
Гайки от Monroe-JHP Fasteners обычно изготавливаются из стали, алюминия или нержавеющей стали и доступны с различными видами отделки.
Нужная вам гайка будет определяться ее применением и толщиной материала, к которому она будет прикреплена. Глухие заклепочные гайки идеально подходят для глухих отверстий, когда одна сторона основного материала недоступна. Для приложений, использующих винты и гайки, требуется дополнительное оборудование, которое не требуется для заклепочных гаек. Варианты заклепочных гаек Monroe-JHP включают:
- Слепые орешки – американский стиль
- Заклепочная гайка, большой фланец, гладкий корпус
- Заклепочная гайка, малый фланец, гладкий корпус
- Ребристая заклепочная гайка, большой фланец
- Ребристая заклепочная гайка, малый фланец
- Полушестигранная заклепочная гайка
- Большой фланец, заклепочная гайка с шестигранной головкой
- Заклепочная гайка Swage Style (маленький фланец)
- Заклепочная гайка Swage Style (корпус с накаткой)
- Заклепочная гайка, предварительно утолщенный и прорезной корпус
- Заклепочная гайка, прямой хвостовик и корпус с прорезью
- Заклепочная гайка, плавающая резьба допускает перекос
- Заклепочные гайки — европейский тип
- Заклепочная гайка, большой фланец, гладкий корпус
- Заклепочная гайка, зенковка, гладкий корпус
- Заклепочная гайка, малый фланец, гладкий корпус
- Ребристая заклепочная гайка, большой фланец
- Ребристая заклепочная гайка, зенковка
- Ребристая заклепочная гайка с малым фланцем
- Заклепочная гайка с шестигранной головкой, большой фланец
- Заклепочная гайка с шестигранной головкой, малый фланец
Процесс установки резьбовой вставки
Дюймовые или метрические глухие заклепочные гайки устанавливаются посредством процесса сжатия гайки на материале, что может быть достигнуто с помощью инструмента для заклепочных гаек, который сжимает гайку с параллельными или «линейными» усилиями.
Кроме того, значения крутящего момента, соответствующие производительности, могут быть достигнуты при правильном выборе типов корпуса ореховой насадки, включая гладкие, ребристые, обжимные и шестигранные.
Для получения более подробной информации о наших глухих заклепках-гайках нажмите здесь , чтобы просмотреть нашу линейку заклепок-гаек.
В Monroe-JHP Fasteners мы будем рады предоставить предложения и информацию о том, как установить гайки. Посмотрите видео ниже, чтобы узнать об одном из вариантов установки, и свяжитесь с нами по любым другим вопросам установки, инструментов или общих вопросов по заклепочным гайкам. Мы можем помочь вам выбрать правильный ореховый набор для вашего уникального применения.
Все, что вам следует знать о заклепочных гайках
Поиск подходящего крепежа для проекта требует больше размышлений и размышлений, чем вы ожидаете.
Поиск подходящего крепежа может показаться невозможным, особенно при попытке скрепить вместе тонкие или хрупкие материалы. Вот где блестят заклепочные гайки. От использования в аэрокосмической и автомобильной промышленности до производства мебели и товаров народного потребления заклепки-гайки представляют собой инновационный и простой метод крепления, который произвел революцию и упростил сборку продуктов. В этой статье мы углубимся в заклепочные гайки и обсудим все, что нужно о них знать — от того, что они из себя представляют и как они используются, до различных типов заклепочных гаек и их преимуществ.
Что такое заклепочные гайки?
Заклепочные гайки, также известные как RIVNUTs®, были разработаны компанией BF Goodrich в конце 1930-х годов. Заклепочные гайки, также называемые глухими заклепками или резьбовыми вставками, представляют собой компоненты с внутренней резьбой, полностью закрепленные с одной стороны. Первоначально использовавшиеся для крепления противообледенительных ботинок к крыльям самолетов, заклепочные гайки с тех пор были адаптированы во множество различных форм и типов для различных применений крепления.
Заклепочные гайки производятся из стандартных заклепок и соединяются с болтами стандартного размера. Заклепочные гайки могут иметь круглое, квадратное, шлицевое или шестигранное тело. Поскольку заклепочные гайки считаются глухими, они используются в тех случаях, когда доступна только одна сторона заготовки. Это делает заклепочные гайки одним из самых универсальных существующих крепежных устройств.
Как работают заклепки?
Как и обычные заклепки, заклепочные гайки вбиваются в заготовку для скрепления двух или более материалов. Разница между заклепкой и заклепочной гайкой заключается в том, что заклепочная гайка пробивается только в один кусок материала, а не во все составляющие материалы, которые необходимо соединить. После того, как заклепочная гайка установлена в один материал, остальные соединяемые материалы можно прикрепить к заклепочной гайке с помощью крепежного элемента с внешней резьбой, например болта. Это так просто.
Простота использования заклепочных гаек для скрепления материалов делает их такими универсальными.
Можно утверждать, что заклепки проще в использовании и лучше соединяют материалы, чем саморезы или штампованные вставки.
Как установить заклепочные гайки?
Для установки заклепки-гайки подготовьте дрель, сверло соответствующего размера и инструмент для заклепки-гайки. Для установки заклепок-гаек достаточно выполнить следующие 5 шагов:
- Просверлите направляющее отверстие того же диаметра, что и заклепка-гайка, которая будет использоваться в заготовке.
- Возьмите заклепочную гайку и навинтите ее до упора на оправку инструмента для заклепочной гайки.
- Оттяните противоположный конец оправки как можно дальше назад и закрутите регулятор назад, чтобы коснуться его.
- Установите заклепочную гайку с помощью заклепочного пистолета, вставив заклепочную гайку в просверленное направляющее отверстие и сжимая рукоятки инструмента до упора.
- Снимите инструмент для заклепочной гайки, отвинтив оправку от заклепочной гайки.
Будьте осторожны, не прилагайте слишком много усилий к заклепочной гайке во время установки, так как это может повредить внутреннюю резьбу заклепочной гайки.
Просверлить пилотное отверстие. Установить с помощью заклепочного пистолета. Вставить резьбовой крепеж
. Когда используются заклепочные гайки?
Заклепочные гайки можно использовать для скрепления различных материалов, включая различные типы металлов, пластиков, стекловолокна и углеродного волокна. Как и обычная заклепка, заклепочные гайки являются глухими — например, при установке заклепочной гайки видна только одна сторона заготовки. В то время как заклепочная гайка будет постоянно прикреплена к материалу, к которому она прикреплена, материалы, прикрепленные к заклепочной гайке с помощью болта, штифта или других устройств, могут быть удалены.
Благодаря небольшому весу, небольшому размеру и простоте установки они часто используются в приложениях, где снижение веса имеет решающее значение (например, в аэрокосмической и автомобильной промышленности). Кроме того, заклепки-гайки могут иметь высокую прочность на сдвиг и растяжение, что делает их идеальными для несущих конструкций.
Это делает их также отличными для использования в мебели, некоторых потребительских товарах и электронике. Хотя снижение веса и несущая способность, безусловно, являются преимуществами использования заклепочных гаек, производители также могут выиграть от снижения затрат благодаря более быстрой сборке. Установку заклепочных гаек можно даже автоматизировать с помощью 6-осевых роботов или других автомобильных процессов.
Различные типы заклепок-гаек
Круглые заклепки-гайки: Эти гайки сделаны для круглых отверстий и имеют гладкую или рифленую поверхность на стержне гайки. Рифленые поверхности обеспечивают большее сопротивление выкручиванию за счет захвата установочного материала. Круглые заклепки-гайки могут быть выполнены как с открытыми, так и с закрытыми концами. Заклепочные гайки с закрытым концом обеспечивают барьер для жидкости или частиц, попадающих на глухую сторону монтажного материала.
Шестигранные заклепки-гайки: 9 шт.1064 Шестигранные (шестигранные) заклепочные гайки, как и круглые, обеспечивают большую устойчивость к прокручиванию и используются для отверстий шестиугольной формы.
Шестигранные заклепки-гайки имеют хвостовики шестиугольной формы и обычно предназначены для применения с большей нагрузкой.
Заклепочные гайки со шлицами: Заклепочные гайки со шлицевыми заклепками имеют пазы, прорезанные в стержне корпуса заклепочной гайки. Они часто поставляются с предварительно накачанными лампами для надежного захвата и упрощения установки. Заклепочные гайки со шлицем обеспечивают широкий диапазон захвата, идеально подходящего для крепления материалов различной толщины.
Гайки с плавающей заклепкой: Гайки с плавающей заклепкой обеспечивают гибкое крепление заготовок. В этих типах гаек есть место для расположения внутренней резьбы под разными углами, что позволяет гибко устанавливать болты.
Заклепочные гайки: Заклепочные гайки, состоящие из двух частей, содержат заклепочную гайку и шпильку с наружной резьбой. Когда заклепочная гайка установлена, шпилька позволяет соединить обычные крепежные детали, такие как стандартные шестигранные гайки, с резьбовой шпилькой.
Заключительные мысли
Поиск подходящего крепежа для вашего проекта может быть проблемой, но это не обязательно. Заклепочные гайки представляют собой инновационный и гибкий метод крепления, который конкурирует с традиционными методами, такими как использование болтов или сварки. Заклепочные гайки просты и экономичны в установке, обладают исключительной прочностью на растяжение и сдвиг и позволяют использовать многие товары и виды транспорта, которые мы используем каждый день. Свяжитесь с торговым представителем Albany County Fasteners сегодня, чтобы обсудить, какая заклепка-гайка подходит для вашего проекта.
Заклепочные гайки | Заклепочные гайки и резьбовые вставки
Заклепочные гайки и резьбовые вставки Обзор
*детали аналогичны заклепочным гайкам AVK*
Мы предлагаем полную линейку заклепочных гаек с различными характеристиками: со шлицами и без шлицев, большие и малые фланцевая головка, высокопрочная резьба и многое другое. Наши заклепки-гайки будут соответствовать всем вашим требованиям для любого применения.
Для получения дополнительной информации о типах заклепочных гаек и резьбовых вставок, которые мы держим на складе, воспользуйтесь ссылками ниже.
РЕБРИСТАЯ СЕРИЯ L
| РЕБРА СЕРИИ K
| ПОЛУШЕСТИГРАННИК
|
ПЛОСКАЯ ГОЛОВКА БЕЗ РЕБРА
| ГОЛОВКА ПОЛУРЕБРАННАЯ
| РЕЗЬБОВЫЕ ВСТАВКИ
|
ПОПЕРЕЧНЫЕ ГАЙКИ
| КОНТРГАЙКИ
|
ГЛУХИЕ РЕЗЬБОВЫЕ ШПИЛЬКИ
|
ВСТАВКИ ДЛЯ РЕМОНТА РЕЗЬБЫ
| ||
Заклепочные гайки с ребрами серии
Отличаются большой фланцевой головкой и шлицевым корпусом.
***Подробнее о ребристых заклепочных гайках серии «L»
Ребристые заклепочные гайки серии L Преимущества:
- Корпус со шлицами
- Корпус со шлицами обеспечивает повышенное сопротивление крутящему моменту по сравнению с обычными нешлицевыми пластинами.
- Большой фланец
- Обеспечивает большую опорную поверхность, повышающую эффективность выталкивания.
- Широкий диапазон захвата
- Ассортимент продукции серии L обеспечивает возможность укладки материалов толщиной от 0,020 дюйма (0,5 мм) до 0,312 дюйма (7,9 мм).
- Высокопрочная резьба
- Нити вкручиваются в изделие, образуя нагартованную поверхность, обеспечивающую высокопрочную, несущую резьбу.
- Входная фаска
- Входная фаска на корпусе облегчает вставку в заготовку.
Рифленые заклепочные гайки серии K
Отличаются низкопрофильной головкой и шлицевым корпусом.
***Подробнее Узнать больше о ребристых заклепочных гайках серии «K»
Ребристые заклепочные гайки серии K Преимущества:
- Шлицевой корпус
- Шлицевой корпус обеспечивает повышенное сопротивление крутящему моменту по сравнению с обычными нешлицевыми вставки.
- Установка практически заподлицо
- Низкопрофильная головка обеспечивает посадку практически заподлицо без специальной подготовки отверстий.
- Широкий диапазон захвата
- Ассортимент продукции серии K обеспечивает возможность укладки материалов толщиной от 0,020 дюйма (0,5 мм) до 0,312 дюйма (7,9 мм).
- Высокопрочная резьба
- Нити вкручиваются в изделие, образуя нагартованную поверхность, обеспечивающую высокопрочную, несущую резьбу.
- Входная фаска
- Входная фаска на корпусе облегчает ввод в заготовку.
Полушестигранные заклепки с большим фланцем и тонкостенными гайками Серия
***Подробнее о полушестигранных заклепках с большим фланцем и тонкими стенками
Технические характеристики с шестигранной головкой
Материал: Сталь 1008/1010
Нержавеющая сталь 302
2 Отделка:
Оцинкованная, желтый дихромат согласно ASTM B633
Fe/Zn 8, тип II
Заклепочные гайки с плоской головкой
Доступны в оцинкованной стали или алюминии
***Подробнее о заклепочных гайках с плоской головкой
Заклепочная гайка (с плоской головкой) Спецификация
ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: 5/16-18 с максимальным захватом 0,125:
RN-51618-125-SF
ДОБАВИТЬ «SF» ДЛЯ СТАЛЬНОЙ ПЛОСКОЙ ГОЛОВКИ ИЛИ «AF» ДЛЯ АЛЮМИНИЕВОЙ ПЛОСКОЙ ГОЛОВКИ
Заклепочные гайки с потайной головкой
Доступны варианты из оцинкованной стали или алюминия.
Резьба класса 2B
***Подробнее о заклепочных гайках с потайной головкой
НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 5/16-18 с максимальным захватом 0,16:
RN-51618-16-SC
ДОБАВИТЬ «SC» ДЛЯ СТАЛЬНОЙ ПЛОСКОЙ ГОЛОВКИ ИЛИ «AC» ДЛЯ АЛЮМИНИЕВОЙ ПЛОСКОЙ ГОЛОВКИ
Резьбовые вставки
Доступны из стали или Алюминий
***Подробнее о резьбовых вставках
Резьбовые наборы
ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: размер резьбы 6-32 из стали с толщиной материала .0937-.1562, с размером отверстия .234 и размером сверла A
RN632STS
Крестообразные гайки
***Подробнее о наборах резьбы
ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: 6-32 Размер резьбы с диапазоном захвата 0,020–0,150, с размером отверстия 0,209–0,214 *Подробнее о крестообразных гайках
НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 10-32 Размер резьбы с диапазоном захвата 0,020–0,175, с размером отверстия 0,312–0,317
S10PB175
Глухие резьбовые шпильки
3 *** Узнайте больше о глухих резьбовых шпильках
Накидные гайки
***Узнайте больше о нажимных гайках
Вставки для ремонта резьбы
Наши вставки для восстановления резьбы представляют собой совершенно новое решение для сорванных и треснутых болтовых отверстий.
Ни один другой метод ремонта резьбы не сравнится с прочностью и долговечностью, которые вы получите, установив наши вставки.
3 простых шага для установки
Заклепочные гайки Информация | Г. Л. Хьюетт
КУПИТЬ ПО ЗАКЛЕПНОЙ ГАЙКЕ ТИП
Каковы распространенные типы заклепочных гаек?
Круглые заклепки-гайки
Заклепки-гайки с круглым корпусом, предназначенные для круглых отверстий, имеют гладкую или рифленую внешнюю поверхность стержня. В то время как обе функции обеспечивают минимальное сопротивление прокручиванию, хвостовики с накаткой обеспечивают дополнительное сопротивление крутящему моменту, «вгрызаясь» в желаемую заготовку. Круглые заклепки-гайки также изготавливаются с закрытыми концами. Эти закрытые концы создают барьер, который предотвращает обмен газами или жидкостями через сторону установки и глухую сторону основного компонента.
- Обеспечивает прочную резьбу в материалах, слишком тонких для нарезания резьбы
- Простая установка вслепую
- Подходит для автоматизированных производственных линий
Гайки с шестигранными заклепками
Гайки с шестигранными заклепками обеспечивают превосходную устойчивость к прокручиванию и рекомендуются при наличии шестигранных отверстий.
Заклепочные гайки с полным шестигранником или полным шестигранником имеют шестигранный хвостовик и предназначены для тяжелых условий эксплуатации. Для установки полноразмерных заклепочных гаек рекомендуется использовать гидропневматический инструмент для закручивания. Полушестигранные или полушестигранные заклепки-гайки имеют шестигранный стержень под фланцем головки, который сужается до круглого стержня. Они часто используются для более легких условий эксплуатации и могут быть установлены с использованием большинства типов инструментов для заклепочных гаек.
- Исключительная устойчивость к выкручиванию по сравнению с заклепками с круглым корпусом
- Предлагаются варианты с большими или маленькими фланцами для надлежащей установки
- Доступны различные коррозионно-стойкие покрытия
Заклепочные гайки со шлицем
Заклепочные гайки со шлицем, иногда называемые плюс-гайками или крестообразными гайками, имеют корпус с круглыми шлицами и прямым стержнем или предварительно утолщенным стержнем для повышения сопротивления выкручиванию.
Эта серия заклепочных гаек с прорезями предлагает широкий диапазон захвата, который идеально подходит для материалов одинарной, переменной или разной толщины. Большой отпечаток на задней стороне, обеспечиваемый заклепками с прорезями, обеспечивает повышенное сопротивление выдергиванию при работе с пластиками, композитами и тонким листовым металлом.
- Полностью покрыт коррозионностойким покрытием
- Предназначен для установки в пластик без деформации поверхности
- Легко устанавливается с помощью ручных заклепочных гаек
Вернуться к началу
Гайки с заклепками
Гайки с заклепками обеспечивают прочную резьбу в более толстых листовых материалах, трубах или глухих отверстиях, требующих меньшего зазора. Уникальная конструкция позволяет части гайки заклепки втягиваться в стержень во время установки. Это выталкивает стенки заклепочной гайки наружу в прикрепленный компонент, прочно вклинивая крепеж в заготовку.
- Уникальная конструкция обеспечивает более короткий монтажный профиль крепежа
- Доступны хвостовики с закрытым концом для работы с жидкостями и газами
- Увеличенная толщина стенки обеспечивает повышенную прочность на сдвиг
Плавающие заклепки-гайки
Плавающие заклепки-гайки имеют резьбу, которая «плавает» внутри корпуса заклепки-гайки. Эта функция позволяет устанавливать крепежные винты под углом, обеспечивая тем самым эффективную и точную сборку компонентов, практически исключая риск перекручивания резьбы и выкручивания. Плавающие заклепки-гайки также компенсируют смещение, вызванное набором допусков или во время обслуживания соединения. Эти крепежные детали доступны с короткими и длинными хвостовиками, чтобы соответствовать различной толщине подложки и требованиям к зазору.
- Точное крепление нецентральных приложений
- Для установки рекомендуется использовать гидропневматический заклепочный инструмент
- Идеальная замена пластинам с заклепками или закладным гайкам
.
Заклепки с гайками
Заклепки с гайками представляют собой двухкомпонентный крепеж, состоящий из корпуса заклепки и шпильки с наружной резьбой. После установки резьбовая шпилька выходит за пределы заготовки, что позволяет использовать обычные резьбовые крепления. Они идеально подходят для крепления тонкого материала в глухих местах и являются отличной альтернативой заклепкам или приварным шпилькам.
- Меньшая общая стоимость установки по сравнению с приваркой шпилек
- Может быть установлен в предварительно окрашенных компонентах
- Упрощает размещение компонентов до окончательной сборки с помощью ответной гайки
Наверх
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О ЗАКЛЕПНЫХ ГАЙКАХ
- Где купить заклепки-гайки
- Что такое заклепочная гайка?
- Что такое глухая вставка?
- Каковы распространенные типы заклепочных гаек?
- Как работают заклепки?
- Какая заклепка-гайка мне нужна?
- Особенности корпуса заклепочной гайки
- Как установить заклепки-гайки
- Как работает заклепочный пистолет?
- Какие материалы лучше всего подходят для заклепочных гаек?
- Насколько прочны заклепки?
- Как снять заклепочные гайки
Где купить заклепки-гайки:
Заклепочные гайки можно приобрести у G.
L. Huyett через Интернет или по телефону! GL Huyett гордится тем, что является главным дистрибьютором заклепочных гаек AVK Industrial Products и Sherex Fastening Solutions. Мы гордимся тем, что имеем один из самых широких ассортиментов заклепочных гаек в отрасли, что означает, что вы тратите меньше времени на поиск подходящих деталей для ваших уникальных потребностей. Если вы не видите то, что ищете, свяжитесь с нами, чтобы поговорить с нашим знающим и дружелюбным отделом продаж!
Назад к списку часто задаваемых вопросов
Что такое заклепочная гайка?
Заклепочная гайка, также известная как глухая резьбовая вставка, представляет собой цельный крепежный элемент с внутренней резьбой и специальным корпусом, который сжимается при установке, таким образом фиксируя крепежный элемент на месте. Они обычно устанавливаются в приложениях, требующих глухого крепления, однако они стали чаще использоваться в средах с большими объемами производства из-за простой установки и экономичных затрат.
Заклепочные гайки можно устанавливать на предварительно окрашенные компоненты, не деформируя основной материал, и они являются подходящей заменой сварных гаек, устраняя брызги сварки и токсичные пары.
Назад к списку часто задаваемых вопросов
Что такое глухая вставка или застежка?
Глухая вставка или глухая резьбовая вставка — это еще один термин, обозначающий более широко известную заклепочную гайку. Для получения более подробной информации о глухих вставках ознакомьтесь с нашим разделом характеристик заклепочных гаек!
Назад к списку часто задаваемых вопросов
Какие типы заклепочных гаек наиболее распространены?
Наиболее распространенные типы заклепок-гаек включают корпуса с накаткой и шестигранными открытыми концами. Оба типа обеспечивают сопротивление прокручиванию при приложении крутящего момента при затягивании или ослаблении резьбовых креплений. Корпус с открытым концом обеспечивает большую гибкость, не ограничивая длину используемой застежки.
Вернуться к списку часто задаваемых вопросов
Как работают заклепки?
Заклепочные гайки, также называемые глухими резьбовыми вставками, используются для обеспечения прочной резьбовой точки крепления в тонких или хрупких основах, которые не подходят для нарезания резьбы. При установке корпус гайки разрушается, создавая выпуклость, которая зажимает подложку между ним и фланцем гайки.
Назад к списку часто задаваемых вопросов
Какой тип заклепочной гайки мне нужен?
При выборе подходящей заклепки-гайки для вашего применения следует учитывать некоторые соображения. В то время как телосложение часто является наиболее важным, есть и другие атрибуты, которые следует учитывать в процессе принятия решений. Ознакомьтесь с нашим руководством, которое поможет вам сделать правильный выбор в соответствии с вашими потребностями!
| Атрибут | Описание | Стили |
|---|---|---|
| Тип корпуса | Различные стили и функции соответствуют потребностям установки и производства. Заклепки с закрытыми концами обеспечивают защиту от загрязнения. | Круглый: гладкий или рифленый Шестигранник: полный шестигранник или полушестигранник Прорези: прямые или с грушей Swaged: Гладкая или с алмазной накаткой Плавающий: стандартный или короткий г. Шпилька: Шпилька с наружной резьбой |
| Материал/отделка | Доступно несколько вариантов для обеспечения прочности и коррозионной стойкости в вашем приложении. | Сталь, нержавеющая сталь, алюминий, прозрачный цинк, желтый цинк, пассивированный или кадмий |
| Размер фланца/головки | Головка/фланец обеспечивает сопротивление выталкиванию в зависимости от требований применения. | Большой фланец или малый фланец |
| Размер резьбы | Наиболее распространенные размеры резьбы для добавления прочной резьбы в тонкие материалы. | Дюймовый или метрический |
| Диапазон захвата | Получите правильную посадку на любом материале с несколькими диапазонами захвата. | Доступны стандартные значения толщины для каждого применения |
| Общая длина | Доступны различные длины для удовлетворения ваших конкретных потребностей. | Стандартные длины доступны для каждого применения |
Назад к списку часто задаваемых вопросов
Тип корпуса заклепочной гайки Характеристики:
Существует множество вариантов корпусов заклепных гаек на выбор. Мы составили список самых популярных стилей, предлагаемых GL Huyett!
- Круглые заклепки-гайки: Круглые заклепки-гайки имеют гладкую или рифленую поверхность. В то время как оба обеспечивают минимальное сопротивление прокручиванию, рифленая поверхность обеспечивает дополнительное сопротивление крутящему моменту.
- Шестигранные заклепочные гайки: шестигранные заклепочные гайки обеспечивают максимальную устойчивость к прокручиванию. Заклепочные гайки с полным шестигранником или полным шестигранником предназначены для тяжелых условий эксплуатации. Для более легких условий эксплуатации подходят полушестигранные заклепочные гайки. Шестигранные гайки рекомендуются, если можно изготовить отверстия шестигранной формы.
- : Заклепочные гайки со шлицами имеют круглый корпус с прорезями и доступны с прямым или предварительно утолщенным стержнем. Оба варианта предлагают большой диапазон захвата для материала различной толщины, а также большую площадь основания для повышения сопротивления выдергиванию. Предварительно утолщенные стержни обеспечивают некоторое сопротивление раскручиванию.
- : заклепочные гайки с заклепками обеспечивают прочную резьбу в более толстых листовых материалах, трубах или глухих отверстиях, требующих меньшего зазора. Уникальная конструкция обжатия позволяет резьбовой части заклепочной гайки отделяться и втягиваться в хвостовик, создавая выпуклость, которая прочно вклинивает заклепочную гайку в заготовку.
- Гайки с плавающей заклепкой: Гайки с плавающей заклепкой могут компенсировать смещение, вызванное набором допусков или обслуживанием соединения. Длина корпуса часто обозначается как стандартная или короткая, чтобы приспособиться к разной толщине подложки.
- Заклепочные гайки: Заклепочные гайки или заклепочные гайки с шипами представляют собой двухкомпонентный крепеж, состоящий из корпуса заклепочной гайки и шпильки с наружной резьбой. Они подходят для крепления тонкого материала в глухих местах и являются отличной альтернативой заклепкам или приварным шпилькам.
Для более легких условий эксплуатации подходят полушестигранные заклепочные гайки. Шестигранные гайки рекомендуются, если можно изготовить отверстия шестигранной формы.Заклепочные гайки со шлицами
Заклепочные гайки
Длина корпуса часто обозначается как стандартная или короткая, чтобы приспособиться к разной толщине подложки.Назад к списку часто задаваемых вопросов
Как установить заклепочные гайки:
Заклепочные гайки или глухие резьбовые вставки можно устанавливать с помощью простых или специальных инструментов для заклепочных гаек. Наиболее распространенными инструментами для заклепки-гайки являются ручные инструменты, пневматические заклепочные пистолеты и гидропневматические заклепочные пистолеты.
Установка заклепки-гайки вручную
Ручная установка заклепки-гайки может быть выполнена с использованием различных ручных инструментов.
Наиболее распространены храповой, рычажный и ручной. Для использования просто навинтите вставку на конец инструмента и воздействуйте на инструмент до тех пор, пока боковая стенка заклепочной гайки не разрушится, надежно зажав основной материал. Ручная ручная установка отлично подходит для небольших объемов производства и прототипирования.
Установка заклепочной гайки с помощью пневматических инструментов
Пневматические инструменты, или заклепочные гайки с вращающимся вращением, представляют собой пневматические инструменты с пневматическим приводом, которые имеют либо пистолетную рукоятку, либо прямой угол, либо линейный форм-фактор. Заклепочная гайка навинчивается на оправку, которая закручивается внутрь, разрушая стенки заклепочной гайки. После полного разрушения стен инструмент переворачивается и отделяется от установленного крепежа.
Установка заклепочной гайки с помощью гидропневматических инструментов
Гидропневматические или вращающиеся заклепочные гайки используют комбинацию сжатого воздуха и гидравлики для установки заклепочных гаек.
Чтобы установить заклепочную гайку с помощью инструмента для заклепочных гаек с вращающимся вытягиванием, просто навинтите гайку на конец оправки инструмента. После того, как крепежный элемент вставлен в заготовку, оправка втягивается, втягивая резьбу заклепочной гайки в заготовку. После того, как заклепочная гайка установлена, инструмент отвинчивается от крепежной детали.
Назад к списку часто задаваемых вопросов
Как работает заклепочный пистолет?
Пистолеты для заклепочных гаек имеют три различных метода установки вставок с глухой резьбой.
- Спин-спин
- Spin-pull для давления
- Вращение-тяга к ходу
Заклепочные гайки Spin-Spin:
Заклепочные гайки Spin-Spin используют давление воздуха для вращения патрона или оправки пистолета. Когда оправка вращается, она втягивает корпус вставки. Это действие разрушает стенку заклепочной гайки, закрепляя ее на нужной основе. После установки резьбовой вставки оправка поворачивается в обратном направлении, чтобы отделиться от крепежного элемента.
Этот тип пистолета для заклепочных гаек требует от оператора осторожности, чтобы не перетянуть заклепочную гайку.
Заклепочные гайки с заклепками:
Заклепочные гайки с заклепками
Устанавливайте крепеж на основе предварительно установленного давления, определяемого оператором. Заклепочная гайка навинчивается на оправку, которая втягивается, втягивая резьбу крепежного элемента в основной материал до тех пор, пока не будет достигнуто заданное давление. Установка под давлением идеально подходит для деталей с переменной толщиной материала.
Заклепочные гайки с заклепками
:
Заклепочные гайки с заклепками
Установите крепеж на основе предварительно установленной длины хода, определяемой оператором. Заклепочная гайка навинчивается на оправку, которая втягивается, втягивая резьбу крепежного элемента в основной материал до тех пор, пока не будет достигнут заданный ход. Установка «тяни за ходом» идеально подходит для деталей с одинаковой толщиной материала.
Назад к списку часто задаваемых вопросов
Какие материалы лучше всего подходят для заклепок?
Заклепочные гайки работают с широким спектром материалов, включая углеродное волокно, пластик, стекловолокно, сталь и алюминий. Они лучше всего работают в тонкостенных приложениях, где резьбовые отверстия невозможны. Заклепочные гайки работают, зажимая сопрягаемый материал, когда корпус сжимается, создавая точку резьбового крепления, в которой невозможно сформировать традиционные резьбовые отверстия.
Назад к списку часто задаваемых вопросов
Насколько прочны заклепки?
Заклепочные гайки невероятно прочны и обладают такой же устойчивостью к нагрузкам, как и комбинации болтов и гаек. Тестирование должно быть завершено при определении решений, в которых должны соблюдаться определенные допустимые нагрузки. Для получения дополнительной информации или вопросов, касающихся конкретного применения, свяжитесь с нашим компетентным и дружелюбным отделом продаж.
Назад к списку часто задаваемых вопросов
Как снять заклепочные гайки:
Метод заточки
- Вкрутите длинный болт в заклепочную гайку, чтобы он служил точкой крепления.
- Установите дремель или угловую шлифовальную машину с шлифовальным кругом.
- Аккуратно сошлифуйте головку заклепочной гайки, не повредив сопрягаемый компонент.
- Удерживая болт, протолкните остаток заклепочной гайки дальше в отверстие, чтобы открыть фланцевые стороны.
- С помощью острогубцев поверните фланцевые концы так, чтобы корпус заклепочной гайки мог пройти через отверстие для снятия.
Способ сверления
- Используйте сверло немного большего диаметра, чем резьбовое отверстие заклепочной гайки.
- Просверлите заклепочную гайку, чтобы отделить головку заклепочной гайки от корпуса.
- Продолжайте увеличивать размер сверла, пока не отделится заклепочная гайка.
Наверх
ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ
Заклепочные гайки — бесплатная доставка при заказе на сумму более 99 долларов США в Summit Racing
Результаты 1–25
из 96
25 записей на странице
Сортировка по умолчанию
69″>$15,69
Ориентировочная дата отгрузки в США:
17 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
$10,49
Ориентировочная дата отгрузки в США:
31 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
39″>24,39 доллара США
Ориентировочная дата отгрузки в США:
13 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
$11,59
Ориентировочная дата отгрузки в США:
18 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
99″>$11,99
Ориентировочная дата отгрузки в США:
Четверг 29.09.2022
Расчетная дата международной отправки:
Сегодня
$15,99
Ориентировочная дата отгрузки в США:
17 октября 2022 г.
Расчетная дата международной отправки:
17 октября 2022 г.
$12,99
Ориентировочная дата отгрузки в США:
Четверг 9/29/2022
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
5 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
99″>$12,99
Ориентировочная дата отгрузки в США:
25 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
19,99 долларов США
Ориентировочная дата отгрузки в США:
18 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
Четверг 29.
09.2022
Расчетная дата международной отправки:
Сегодня
$12,89
Ориентировочная дата отгрузки в США:
31 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
Четверг 29.
09.2022
Расчетная дата международной отправки:
Сегодня
19,99 долларов США
Ориентировочная дата отгрузки в США:
17 октября 2022 г.
Расчетная дата международной отправки:
17 октября 2022 г.
Ориентировочная дата отгрузки в США:
Четверг 29.
09.2022
Расчетная дата международной отправки:
Сегодня
$114,99
Ориентировочная дата отгрузки в США:
6 октября 2022 г.
Расчетная дата международной отправки:
6 октября 2022 г.
если заказать сегодня
$14,99
Ориентировочная дата отгрузки в США:
Понедельник, 03.
10.2022
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
24 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
18 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
6 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
5 октября 2022 г.
Расчетная дата международной отправки:
Сегодня
29,99 долларов США
Ориентировочная дата отгрузки в США:
Понедельник, 03.10.2022
Расчетная дата международной отправки:
Сегодня
$21,99
Ориентировочная дата отгрузки в США:
Понедельник, 03.
10.2022
Расчетная дата международной отправки:
Вторник, 04.10.2022
$28,99
Ориентировочная дата отгрузки в США:
20 октября 2022 г.
Расчетная дата международной отправки:
21 октября 2022 г.
$18,99
Ориентировочная дата отгрузки в США:
17 октября 2022 г.
