ГОСТ 3032-76

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ-БАРАШКИ

КОНСТРУКЦИЯ И РАЗМЕРЫ







Москва

Стандартинформ

2006







МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ГАЙКИ-БАРАШКИ

Конструкция и
размеры

Fly
nuts. Construction and dimensions

ГОСТ

3032-76

Взамен

ГОСТ 3032-66

Издание с Изменениями № 1, 2. утвержденными в декабре
1981 г., декабре 1986 г. (ИУС 3-82. 2-87).

Постановлением Государственного комитета стандартов Совета
Министров СССР от 10 мая 1976 г. № 1123 дата введения установлена

01.07.77

Ограничение срока действия снято по
Постановлением Госстандарта от 13.04.92 № 389

1. Настоящий
стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы
от 3 до 24 мм.

(Измененная
редакция, Изм. № 2).

2. Конструкция и размеры гаек должны соответствовать указанным на
чертеже и в таблице.



Исполнение 1

Исполнение 2

dф
= d + 0,8 Р

мм















Номинальный диаметр резьбы d

М3

М4

М5

М6

М8

М10

М12

(М14)

М16

(М18)

М20

М24

Шаг резьбы Р

крупный

0,5

0,7

0,8

1,0

1,25

1,5

1,75

2

2,5

3

мелкий

—

—

—

—

1,0

1,25

1,5

2

D

7

8

10

12

15

18

22

26

30

32

34

45

D1

6

7

8

10

13

15

19

22

26

28

30

38

L

20

24

28

32

40

48

55

60

70

75

85

100

H

8

10

12

14

18

22

26

30

32

34

38

48

h

js15

3

4

5

6

8

10

12

14

16

20

b

1,2

1,5

2,0

2,5

3,0

3,4

4,0

5,0

6,0

7,0

9,0

b1

1,5

2,0

2,5

3,0

3,4

4,0

5,0

6,0

7,0

8,0

11

d1

h26

—

4,0

4,5

5,0

6,0

7,0

8,5

9,0

10,0

11,0

11,5

15,0

R »

3,0

4,0

4,5

5,0

6,0

7,0

8,5

9,0

10,0

11,0

11,5

15,0

r,
не более

1,5

2,0

2,5

3,0

4,0

4,5

5,0

6,0

7,0

8,0

9,0

11,0

r1, не менее

—

1,0

1,5

2,5

Примечание.
Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения гайки-барашка
диаметром резьбы d = 10
мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 6, без
покрытия:

Гайка М10-6Н.6 ГОСТ
3032-76

То же
исполнения 2, с мелким шагом резьбы, с полем допуска 6Н, из материала Л63
группы 32, с покрытием никелевым толщиной 6 мкм:

Гайка 2.М10´1,5-6Н.32.036 ГОСТ 3032-76

(Измененная
редакция, Изм. № 1, 2).

3. По
требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в
ушках.

4. Резьба — по
ГОСТ
9150-2002, ГОСТ
24705-2004; поле допуска 6Н — по ГОСТ
16093-2004. По требованию потребителя резьба должна быть изготовлена
сполем допуска 5Н6Н или 6G.

(Измененная
редакция, Изм. № 1, 2).

5. Допуск
перпендикулярности опорной поверхности гайки относительно оси резьбы — 0,0175´0,8 D.

(Измененная
редакция, Изм. № 1).

6. Предельные
отклонения размеров, получаемых штамповкой, — по II классу
точности ГОСТ
7505-89, литьем — по II классу точности ГОСТ
26645-85.

7. Допуск
соосности оси резьбового отверстия относительно оси конуса в диаметральном
выражении — 2IT15.

8. Для изготовления
гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по
ГОСТ 1215-79
или ГОСТ 7293-85.

Гайки-барашки
из указанных материалов контролю на испытательную нагрузку не подвергаются.

7, 8. (Измененная
редакция, Изм. № 1).

9. Остальные
технические требования — по ГОСТ 1759.0-87
для гаек класса точности В.

(Измененная
редакция, Изм. № 1, 2).

9а. Дефекты
размеров, отклонения формы и расположения — по ГОСТ
1759.1-82.

9б. Дефекты
поверхности и методы контроля — по ГОСТ 1759.3-83.

9а, 9б. (Введены
дополнительно, Изм. № 2).

10.
Теоретическая масса гаек дана в справочном приложении.



ПРИЛОЖЕНИЕ

Справочное

Теоретическая
масса стальных гаек с крупным шагом резьбы








Номинальный диаметр резьбы d,
мм

Масса 1000 шт., кг »

Номинальный диаметр резьбы d,
мм

Масса 1000 шт., кг »

3

1,521

12

43,41

4

2,735

14

66,19

5

4,563

16

94,42

6

7,817

18

113,7

8

14,90

20

141,8

10

24,76

24

310,6

Для
определения массы гаек из других материалов указанные в таблице массы следует
умножить на коэффициенты:

0,356 — для
алюминиевого сплава;

1,08 — для
латуни;

0,92 — для
ковкого чугуна.



















Общий обзор гаек и особенности их применения


Гайка — крепёжное изделие в виде детали с резьбовым отверстием, образующее соединение при помощи винта, болта или шпильки.




Наиболее традиционная и широко применяемая гайка – шестигранная DIN 934. Ее удобно заворачивать и от руки, и простым рожковым ключом. Эти гайки могут разниться по конструкции, в первую очередь – по высоте. Основная гайка (Рис. 1) имеет высоту приблизительно равную 0,8 d  (d – диаметр резьбы).

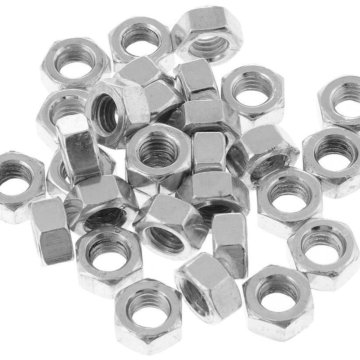

Шестигранные гайки



Рис. 1





Низкие гайки


Имеют высоту 0,5–0,6 d. В нашем ассортименте их две – DIN 439 и DIN 936 , но размерные ряды совпадают не полностью (Рис. 2).  Кроме того одна из гаек может выпускаться в исполнении без фаски.



Рис. 2










Высокие гайки


Имеют несколько стандартизованных высот:




Высота равна 1,5 диаметра – высокая, DIN 6330;




Высота равна 3 диаметрам – удлиненная, DIN 6334.






Гайки для высоконагруженных резьбовых соединений


Несколько особняком стоит гайка DIN 6915, входящая в комплект для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций. Она обладает увеличенным размером под ключ по сравнению с основной гайкой (Рис. 3).



Рис. 3





Корончатые и прорезные гайки


Корончатые и прорезные гайки DIN 935 получили свое название от формы. Их верхняя часть имеет характерные прорези. До диаметра резьбы М10 зона прорезей имеет ту же толщину, что и вся гайка, которая называется прорезной. Начиная с диаметра М12, зона пропилов утоньшается и называется корончатой (Рис. 4). По высоте гайки выпускаются обычными и низкими. Кроме того, они могут иметь обычные и мелкие резьбы.



Рис. 4




Корончатые гайки часто используются как гаечный замок со шплинтом DIN 94 (Рис. 5).


Рис. 5





Гайки с буртом или фланцем


Весьма распространены в промышленности гайки с буртом или фланцем, которые увеличивают одну из опорных поверхностей гайки. Тем самым увеличивается площадь контакта соединяемых деталей, равномернее распределяется нагрузка на них.

Гайка с фланцем DIN 6923 – гайка, одна из опорных поверхностей которой увеличена за счет конического элемента (Рис. 6). Фланец может быть гладким или рифленым.


Рис. 6




Гайка с буртом DIN 6931 – гайка, одна из опорных поверхностей которой увеличена за счет цилиндрического элемента (Рис. 7).




Рис. 7




Гайка с буртом в основном используется в станочном оборудовании, а с фланцем – в машиностроении.




Для более надежного контакта соединяемых деталей на увеличенную опорную плоскость гайки наносится дополнительное рифление. Такие гайки бывают нескольких типов, но в нашем ассортименте присутствуют только три (Рис. 8):



рифленая                                       ребристая                                   зубчатая





Рис. 8





Колпачковые гайки


Гайки с глухим отверстием – колпачковые – бывают высокие и низкие (иногда называются «глухими»).

Высокая DIN 1587



Низкая 917



Приварные гайки


Гайка приварная DIN 929 (Рис. 9) имеет характерные выступы по трем ребрам. Именно они обеспечивают контактную стыковую сварку гайки и основания.



Рис. 9





Самостопорящиеся гайки


Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).


Рис. 10




При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).


Рис. 11




На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).



Рис. 12





В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).



Рис. 13





Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).



Рис. 14





Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.



Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).



Рис. 15





Квадратные гайки


Квадратные гайки представлены в ассортименте ЦКИ высокой, низкой и приварной конструкциями.


высокая DIN 557;



низкая  DIN 562;



приварная DIN 928.









Круглые гайки


Круглые гайки представлены в ассортименте ЦКИ рифленой, шлицевой и гайкой с прямым шлицем на торце. Особенностью рифленой гайки является нанесение накатки по внешней поверхности цилиндрической части, облегчающее закручивание от руки.


Рифленая DIN 467;




шлицевая  DIN 1804;




со шлицем на торце DIN 546.

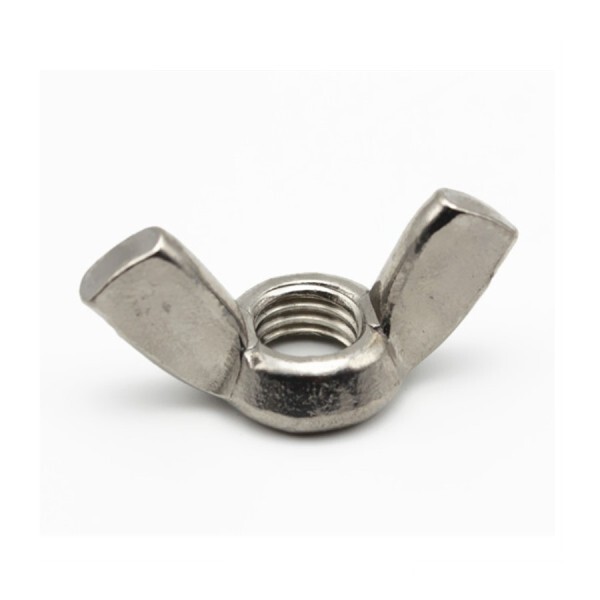

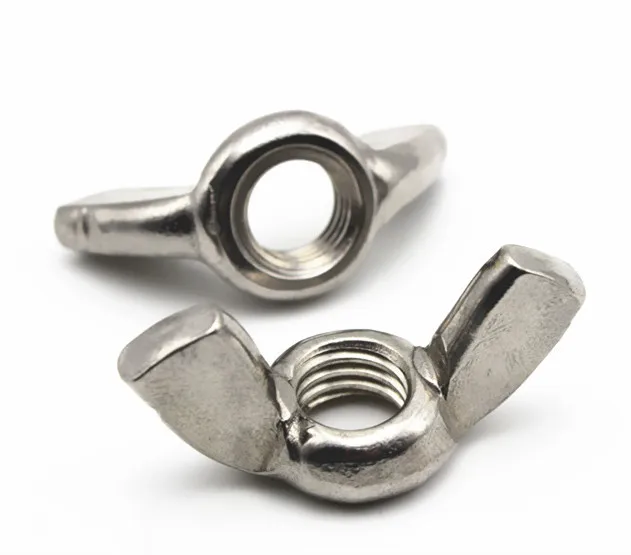

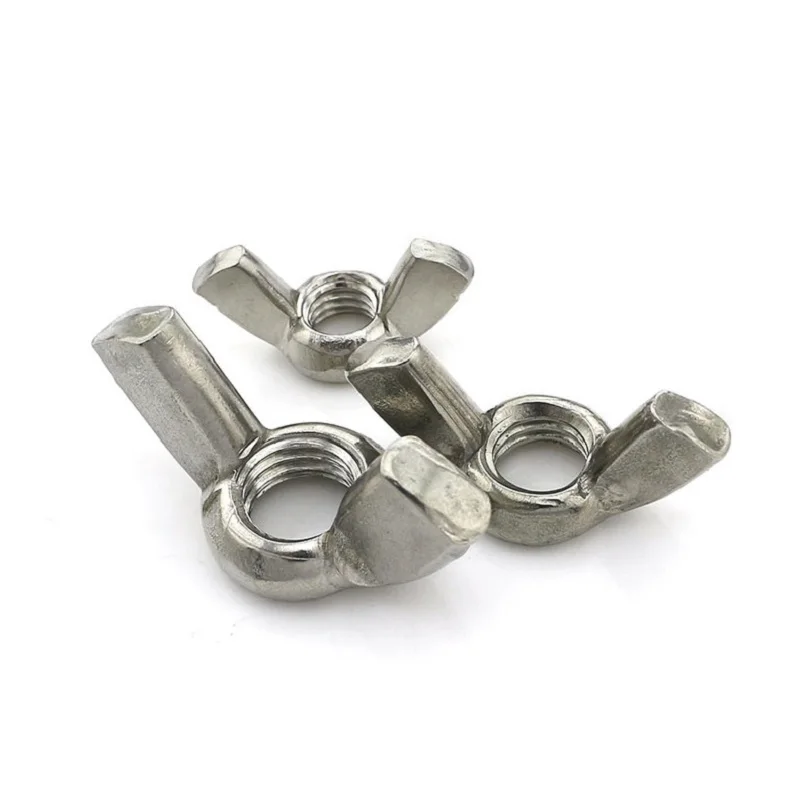

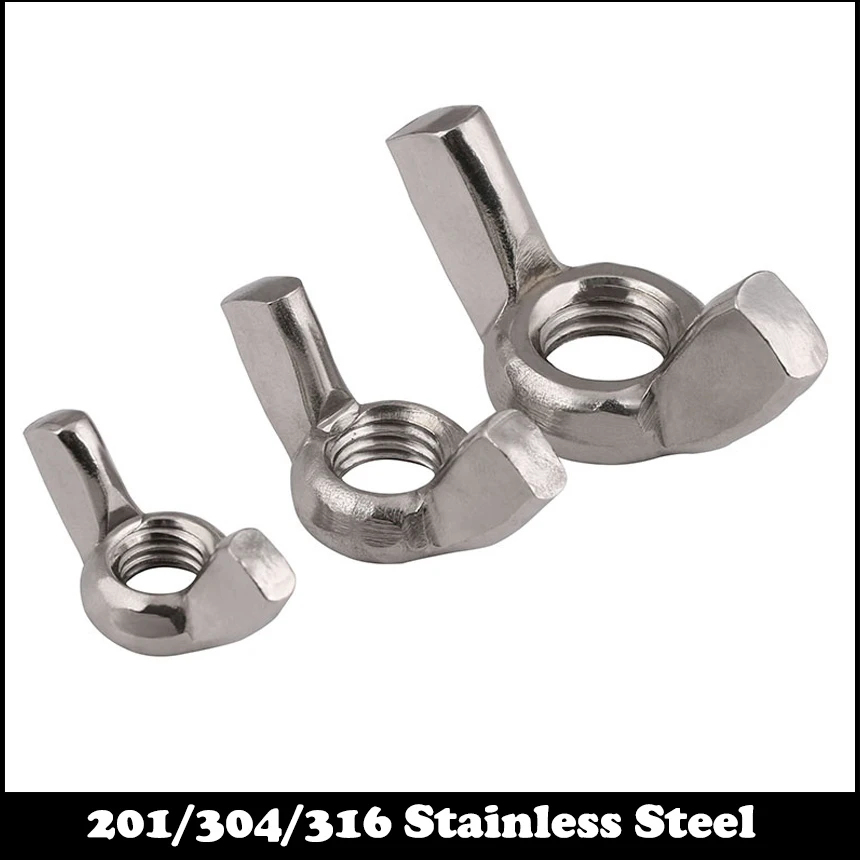

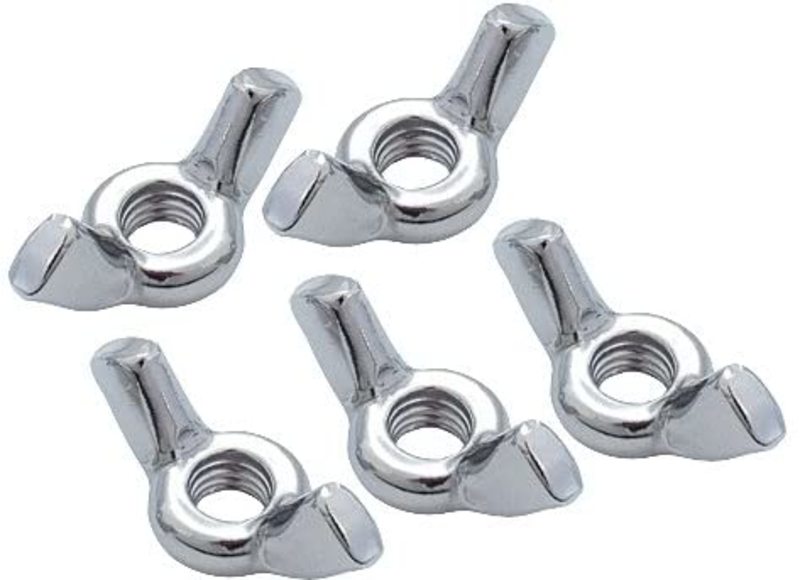

Гайки-барашки


Близкие «родственницы» винтов-барашков – гайки-барашки DIN 315. Они также  представлены двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

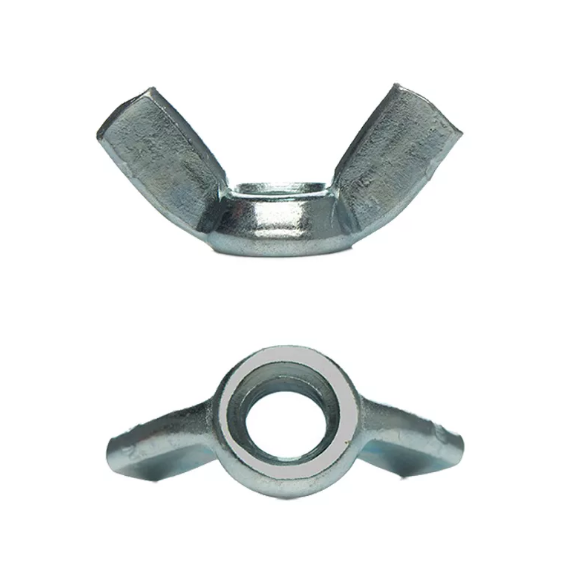

Гайка-барашек DIN 315                        «Американская» форма





Мебельные гайки


В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.

Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.



Гайка ввертная (она же  «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.




Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).


Рис. 15





Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.


Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.



Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.



Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.





Понравился материал?

comments powered by HyperComments

ГОСТ 3032-76 Гайки-барашки

  • исполнение 1

  • исполнение 2



из следующих материалов:























Углеродистых, легированных марок сталей
Класс прочностиМарка стали
420, Ст3кп3, Ст3сп3
510, 10кп, 20
6; 0410, 10кп, 15, 15кп
8; 935, 20, 20кп
10; 12; 0535Х, 38ХА, 20Г2Р, 16ХСН
Коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей
Группа материаловМарка стали
2112Х18Н10Т, 12Х18Н9Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 06ХН28МДТ
2212Х13, 08Х21Н6М2Т
2320Х13, 14Х17Н2
2410Х11Н23Т3МР
2513Х11Н2В2МФ, 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР
2607Х16Н6
Цветных сплавов
Группа материаловМарка сплава
31АМг5П, АМг5
32Латунь Л63, Латунь ЛС59-1
33Латунь Л63 антимагнитная, Латунь ЛС59-1 антимагнитная
34Бронза Бр. АМц9-2
35Д1, Д1П, Д16, Д16П

Вся продукция, поставляемая компанией «ГОСТМЕТИЗ», может быть покрыта следующими видами защитных, гальванических покрытий:
















Вид покрытияОбозначение покрытия
цифровоепо ГОСТ 9.306
Цинковое, хроматированное01Ц. хр
Кадмиевое, хроматированное02Кд. хр
Многослойное: медь-никель03М. Н
Многослойное: медь-никель-хром04М. Н. X. б
Окисное, пропитанное маслом05Хим. Окс. прм
Фосфатное, пропитанное маслом06Хим. Фос. прм
Оловянное07О
Медное08М
Цинковое09Ц
Окисное, наполненное хроматами10Ан. Окс. нхр
Окисное из кислых растворов11Хим. Пас
Серебряное12Ср
Никелевое13Н















Номинальный диаметр резьбы dM3M4M5M6M8M10M12(M14)M16(M18)M20M24
Шаг резьбы Pкрупный0,50,70,81,01,251,51,7522,53
мелкий————1,01,251,52
D7810121518222630323445
D1678101315192226283038
L2024283240485560707585100
H81012141822263032343848
h js15345681012141620
b1,21,52,02,53,03,44,05,06,07,09,0
b11,52,02,53,03,44,05,06,07,08,011
d1 h26—4,04,55,06,07,08,59,010,011,011,515,0
R≈3,04,04,55,06,07,08,59,010,011,011,515,0
r, не более1,52,02,53,04,04,55,06,07,08,09,011,0
r1, не менее—1,01,52,5

ГОСТ 3032-76 исполнение 1 Гайки-барашки


Изготовление крепежа по ГОСТ


Изготовление крепежа по ОСТ


Изготовление крепежа по чертежам


Производство крепежа

Гайки-барашки.















Номинальный диаметр резьбы d

М3

М4

М5

М6

М8

М10

M12

(М14)

М16

(М18)

М20

М24

Шаг резьбы P

крупный

0,5

0,7

0,8

1,0

1,25

1,5

1,75

2

2,5

3

мелкий

—

—

—

—

1,0

1,25

1,5

2

D

7

8

10

12

15

18

22

26

30

32

34

45

D1

6

7

8

10

13

15

19

22

26

28

30

38

L

20

24

28

32

40

48

55

60

70

75

85

100

Н

8

10

12

14

18

22

26

30

32

34

38

48

h js15

3

4

5

6

8

10

12

14

16

20

b

1,2

1,5

2,0

2,5

3,0

3,4

4,0

5,0

6,0

7,0

9,0

b1

1,5

2,0

2,5

3,0

3,4

4,0

5,0

6,0

7,0

8,0

11

d1 h26

—

4,0

4,5

5,0

6,0

7,0

8,5

9,0

10,0

11,0

11,5

15,0

R ≈

3,0

4,0

4,5

5,0

6,0

7,0

8,5

9,0

10,0

11,0

11,5

15,0

r, не более

1,5

2,0

2,5

3,0

4,0

4,5

5,0

6,0

7,0

8,0

9,0

11,0

r1, не менее

—

1,0

1,5

2,5

Пример условного обозначения гайки-барашка диаметром резьбы d = 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:

Гайка М10 — 6Н. 6 ГОСТ 3032-76



Наши преимущества:

  • • Мы — это прямой производитель и поставщик крепежа по ГОСТ и ОСТ;

  • • Мы работаем по №275-ФЗ «О государственном оборонном заказе»;

  • • Мы предоставляем сертификаты на металл;

  • • Мы наносим гальваническое покрытие согласно требованиям;

  • • Мы изготовливаем крепежные детали по чертежам заказчика.

Сертификаты соответствия

В каталоге наших товаров Вы можете заказать следующие виды метизной продукции:

 Болты   Винты   Гайки   Заклепки   Стойки   Шайбы   Шплинты   Штифты  Лепестки   Наконечники   Прижимы

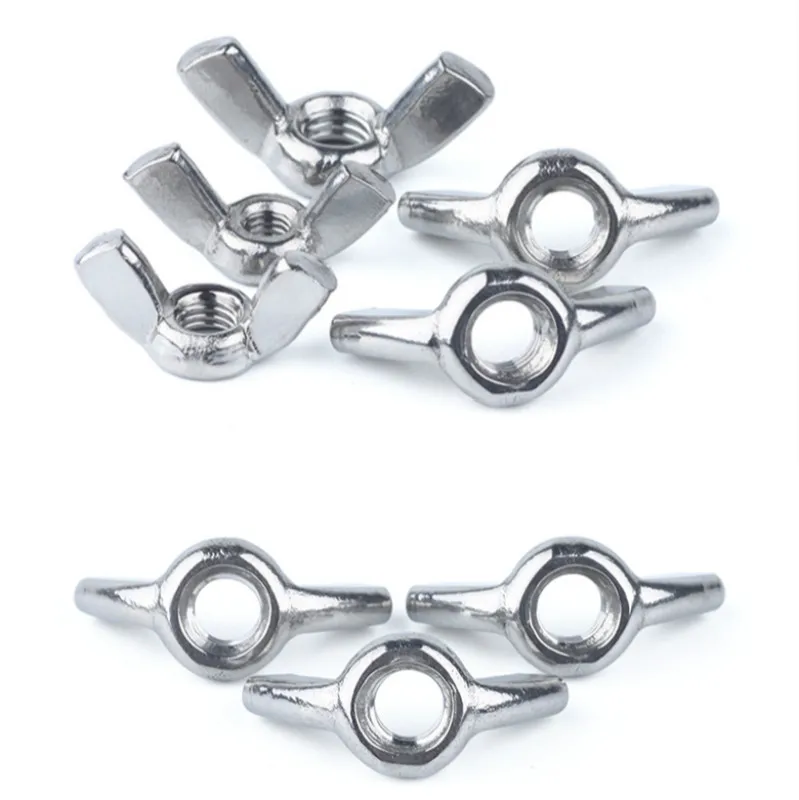

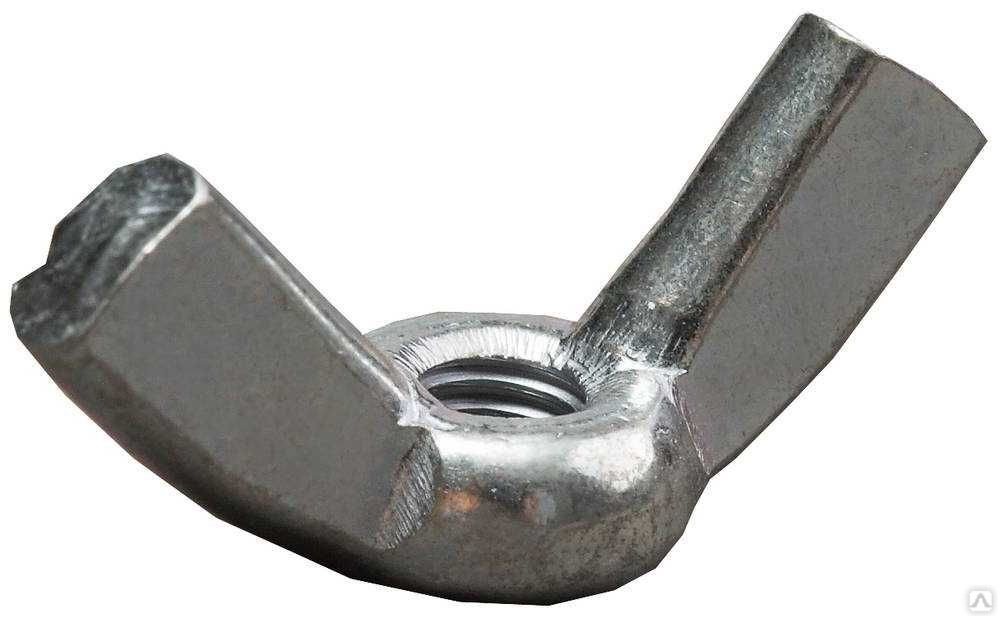

Крыльчатые гайки — Peerless Hardware Manufacturing Co

Рис. 700

Рис. 709

Рис. 720

Рис. 724

Рис. 727

Рис. 742

Рис. 755

Рис. 780

Рис. 788

Рис. 789

Рис. 805

Рис. 809

Рис. 810

Рис. 813

Рис. 816

Рис. 819

Рис. Bh300/300

Рис. 864

Рис. 897

Рис. 920

Материал:
Литой ковкий чугун и литая сталь по выплавляемым моделям: стандарт
Литая латунь и алюминий: по специальному заказу

Резьба:
Стандартная: Национальная и унифицированная резьба
(метрическая и Acme резьба доступна
по запросу) Курсовая или тонкая

Отделка:
Гладкая и оцинкованная

Посмотреть полную таблицу всех барашковых гаек, отсортированных по резьбе на дюйм.

*Примечание. После исчерпания текущего запаса будет применяться минимальный объем заказа.

Серия #700

6

9062 SERIA

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
700A # 8 32 1 7/16 1 /4
*700B # 10 24 1-1/8 1/2 3/8
700DS # 10 24 1-7/16 11/16 1/2
700C 1/4 20 1-3/8 5/8 1/2
700D 5/16 18 1-7/16 11/16 1/2
700E 3/8 16 1-5/8 13.

 7/16 14 1-15/16 15/16 11/16
700HS 7/16 14 2-3/4 1-3/ 16 1-1/16
700G 1/2 13 2-1/4 1 13/16
700HS 1/2 13 2-3/4 1-3/16 1-1/16
700HS 9/ 16 12 2-3/4 1-3/16 1-1/16
700H 5/8 2-3/4 2-3/4 2-3/4 2-3/4. /16 1-1/16
700J 3/4 10 2-15/16 1-3/16 1-1/4
700L 1 8 3 1-5/16 1-1/2
Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
709A 1/4 20 1-5/8 11 /16 7/8
709B 5/16 18 1-5/8 11/16 7/8

Series #720

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
720A 5/16 18 1-5/8 1 7/8
720B 3/8 16 1-5/8 1 7/8

Series #724

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
724A # 10 24 1 15/32 3/4
724B 1/4 20 1 15/32 3/4
724C 1/4 20 1-1/2 9/16 7/8
724D 5/16 18 1-1/2 9/16 7/8

Series #727

Рисунок Bolt Size Threads Per Inch Wing Width Height Base Diameter
727 1/2 13 2-1/4 1-1/16 13/16

Серия #742

Рисунок Размер болта Число витков на дюйм Ширина крыла Высота Диаметр основания
742A 1/4 20 2-3/4 1-5/16 1
742B 5/16 18 2-3 /4 1-5/16 1
742C 3/8 16 2-3/4 1-5/16 1
742E 1 /2 13 2-3/4 1-5/16 1
742G 5/8 11 2-3/4 1-5/16 1

Серия #755

15

#755

.

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
755B 1/4 20 1-1/8 5 /8 7/16
755C 5/16 18 1-1/4 21/32 15/32
*755D 3/8 16 1-1/2 3/4 9/16
755F 1/2 13 2 29/32 3/4

Series #780

Рисунок Размер болта Threads Per Inch Wing Width Height Base Diameter
780A # 10 24 1-3/16 11/16 9/16
780B 1/4 20 1-5/16 11/16 9/16
780C 5/16 18 1-1/2 3/ 4 5/8
780D 3/8 16 1-5/8 7/8 11/16
*780E 7/16 14 1-5/8 7/ 8 11/16
780F 1/2 13 2 1-1/8 7/8
780G 5/8 11 2 -7/16 1-1/4 1-1/16

Серия #788

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
788A 1/4 20 1-7/8 1 -3/8 11/16
788B 5/16 18 1-7/8 1-3/8 11/16
788C 3/ 8 16 1-7/8 1-3/8 11/16

Серия #789

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
789 3/8 16 1-7/8 15 /16 1

Серия #805

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
805A 5/16 18 2-1/2 11 /16 9/16
*805C 5/16 18 2 5/8 9/16
*805D 3/8 16 2 5/8 9/16
805E 3/8 16 2-1/2 11/16 9/16

Серия #809

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
809A 1/4 20 1-15/16 11/16 17/32
809B 5/16 18 1-15/16 11/16 17/32

Серия #810

0106 5/16

Рисунок Размер болта резьбов на дюйм Ширина крыла Высота Диаметр основания

7

7

18 1-9/16 1-3/8 5/8

Серия #813

4
4

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
813 5/16 18 39/64 21/32 39/64

9Серия 0062 #816

0107

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
816A 1/4 20 3 3/4 1
816B 5/16 18 3 3/4 1
816C 3/8
816C 3/8
16 3 3/4 1
816D 7/16 14 3 3/4 1
816E 1/2 13 3 3/4 1

Серия #819

Рисунок Размер болта Число витков на дюйм Ширина крыла Height Base Diameter
819A 1/2 13 3 1-1/4 1-13/64
819B 5/8 11 3 1-1/4 1-13/64
819C 3/4 10 3 1-1/4 1-13/64

Серия BH 200/300

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
Bh300A 1/2 13 6-1/8 2 -1/2 1-1/2
Bh300B 5/8 11 6-1/8 2-1/2 1-1/2
Bh300C 3/4 10 6-1/8 2-1/2 1-1/2
Bh400A 5/8 11 8 3-1/8 1-3/4
Bh400B 3/4 10 8 3-1/8 1-3/4
Bh400C 7/8 9 8 3-1/8 1 -3/4
Bh400D 1 8 8 3-1/8 1-3/4

Серия #864

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
864A 1/2 13 4-1/2 1 -7/8 1-1/8
864B 5/8 11 4-1/2 1-7/8 1-1/8
864C 3/4 10 4-1/2 1-7/8 1-1/8

Series #897

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
897 1-1/8 12 6 1-1 /8 1-3/4

Серия #920

Figure Bolt Size Threads Per Inch Wing Width Height Base Diameter
920 1-1/2 12 6 5/8 1-11/16

крылышек | Саскепедия Вики | Фэндом

Крылышки American Ninja Warrior 9 в Дейтона-Бич

Wingnuts — это препятствие, впервые представленное как третье препятствие в American Ninja Warrior 9 в Дейтона-Бич.

Участники должны прыгнуть на батуте и ухватиться за уступ, который имеет форму крыльчатой ​​гайки, и должны раскачиваться горизонтально, чтобы ухватиться за второй уступ. Затем они должны повторить это до третьего уступа и качнуться на посадочную платформу, чтобы продвинуться вперед. Батут и первый выступ параллельны друг другу.

Препятствие оказалось на удивление сложным для многих участников, выбив из строя многих известных участников, таких как Эмили Дарем, Эдриан Алворд, Адам Гроссман, Джо Джо Байнум, Кейси Сухоки, Мак Реш, Калеб Уотсон, Джон Луби и множество других. Преодолели препятствие 40 спортсменов. Один из основных недостатков многих участников был связан со слабым лаше/техникой. Несколько участников также упали из-за того, что они ударились о оргстекло барашковыми гайками. Wingnuts служили отсечкой для 5 лучших участниц, чтобы пройти в финал Дейтона-Бич, при этом Эмили Дарем и Адриан Алворд преодолели препятствие и заняли четвертое и пятое места в пятерке лучших участниц соответственно.

Во время финала в Дейтона-Бич Седрик Идуду и Джонатан Лорх были единственными участниками, которые не смогли преодолеть препятствие.

Содержание

  • 1 Другие сезонные появления
    • 1.1 Американский воин-ниндзя 10
    • 1.2 Американский воин-ниндзя 11
  • 2 Другие появления
    • 2.1 Австралийский воин-ниндзя
    • 2.2 Воин-ниндзя Германия
    • 2,3 Воин-ниндзя Великобритания
    • 2.4 Воин Ниндзя Польша
  • Аллея Крылатых орехов, 3
    • 3.1 Появления в другие сезоны
      • 3.1.1 Американский воин-ниндзя 10
  • 4 Общая информация
  • 5 Успех конкурентов
    • 5.1 Барашковые гайки
    • 5.2 Аллея крылатых орехов
  • 6 Внешние ссылки

Появления в другие сезоны

American Ninja Warrior 10

Wingnuts American Ninja Warrior 10 в Филадельфии

Wingnuts вернулись на American Ninja Warrior 10 в Филадельфии. Препятствие осталось таким же, как и в предыдущем сезоне, за исключением того, что оно было перемещено на позицию вперед к четвертому препятствию после Сломанного моста. Оба препятствия случайно использовались на трассе Дейтона-Бич в предыдущем сезоне.

Вероятно, из-за того, что оно было помещено в качестве четвертого препятствия, препятствие нанесло гораздо меньший ущерб, чем во время квалификации Дейтона-Бич в предыдущем сезоне, поскольку только 14 участников упали на это препятствие во время квалификации Филадельфии, включая Даниэля Эйсканта, Аннику Нишаллу и Джоша Шрайбера. .

Преодолеть препятствие смогли в общей сложности 5 спортсменок. Тем не менее, это препятствие снова послужило препятствием для 5 лучших участниц для выхода в финал Филадельфии, поскольку МакКинли Пирс (не преодолевшая препятствие в квалификации) попала в пятерку лучших среди женщин на 5-м и последнем месте. Однако этот случай произошел из-за того, что Анджела Гаргано, которая была одной из 5 участниц, завершивших Wingnuts, была вынуждена отказаться от участия в соревнованиях из-за того, что повредила переднюю крестообразную связку во время соскока.

Во время финала в Филадельфии препятствие устранило больше участников, чем во время финала в Дейтона-Бич в предыдущем сезоне. В отличие от только двух участников, которые упали на него во время финала в Дейтона-Бич, 6 участников упали на это препятствие во время финала в Филадельфии: Майк Бернардо, Коди Коппола, Дарион Беннетт, Кристиан Де Рубейс, Шон Джонсон и Пол Руджерри III. С другой стороны, МакКинли Пирс (который не смог преодолеть препятствие во время квалификации в Филадельфии) преодолел препятствие во время финала в Филадельфии.

American Ninja Warrior 11

Wingnuts американского Ninja Warrior 11 в Цинциннати

На American Ninja Warrior 11 Wingnuts появились как четвертое препятствие в Цинциннати.

Во время квалификации в Цинциннати препятствие снова нанесло гораздо меньший ущерб, поскольку на него упало всего 10 участников, включая Джеймса Уилсона, Наима Малки, Хью Бирки и Алекса Бинца.

Во время финала в Цинциннати препятствие устранило 5 участников: Майка Бернардо (который упал на то же препятствие во время финала в Филадельфии в предыдущем сезоне), Джейми Росс, Зейн Пакси, Кэмерон Нэйв и Эдди Рассел.

Другие появления

Австралийский воин-ниндзя

Крыльчатые гайки австралийского воина-ниндзя 2

Крыльчатые гайки (названные как Крыльчатые гайки) появились:

  • как четвертое препятствие на втором этапе на Australian Ninja Warrior 2,
  • как пятое препятствие на первом этапе на Australian Ninja Warrior 3
  • как четвертое препятствие на втором этапе на Australian Ninja Warrior 4,
  • как седьмое препятствие в полуфинале 1 на Australian Ninja Warrior 5 и 9.1596
  • в качестве пятого препятствия в полуфинале 1 и полуфинале 2 на Australian Ninja Warrior 6.

Бен Полсон преодолел Крыльчатые орехи, Australian Ninja Warrior 4

Совершенно уникальный способ преодоления этого препятствия был обнаружен Беном Полсоном на Australian Ninja Warrior 4, когда он использовал технику перекладины обезьяны, чтобы перейти от одного барашка к другому, опираясь на свои длинные руки.

Воин-ниндзя Германия

Воин-ниндзя Германия 4 Wingnuts

В игре Ninja Warrior Germany 4 Крылатки появились как четвертое препятствие первого уровня. В нем были 2 барашковых гайки и веревка в качестве средства для первого. Четыре спортсмена потерпели неудачу из 27 попыток.

Крылышки Ninja Warrior Germany 5

В Ninja Warrior Germany 5 Крылышки появились как второе препятствие на втором этапе с той же конфигурацией, что и в предыдущем турнире, за исключением веревки, расположенной ближе к стартовой платформе. Только один участник потерпел неудачу из 16 попыток.

Крыльчатые орехи Ninja Warrior Germany 6

В Ninja Warrior Germany 6 Крылышковые орехи появились как третье препятствие во время полуфинала, теперь с 3 крылатыми орехами и батутом в качестве средства достижения первого. Большинство участников выполняли технику, при которой они качались с одной стороны барашка и имели достаточно импульса, чтобы перебросить их к следующему барашку.

Ninja Warrior UK

Ninja Warrior UK 5 Крыльчатые гайки

В игре Ninja Warrior UK 5 крылатые орехи (также называемые крылатыми орехами) появились как четвертое препятствие во время полуфинала.

Препятствие устранило 10 из 35 участников, которые попытались его преодолеть, больше участников, чем любое другое препятствие во время полуфинала. Кроме того, большинство участников переходили от одной барашковой гайки к другой, хватаясь только за одну сторону барашковой гайки, а не за обе стороны.

Воин ниндзя Польша

Крылышки Ninja Warrior Poland 2

В Ninja Warrior Poland 2 крылышки появились в финале как второе препятствие на втором этапе, состоящее из трех крылышек. Это не устранило ни одного конкурента.

Крыльчатые гайки Ninja Warrior Poland 3

В Ninja Warrior Poland 3 препятствие снова появилось в финале как второе на втором этапе, однако было уменьшено до 2 крылышек. Это устранило одного конкурента.

Воин Ниндзя Польша 4 Крылышки

В Ninja Warrior Poland 4 он появляется как седьмое препятствие на втором этапе, предшествующее Cliffhanger. Только Игорь Фойчик пытался преодолеть это препятствие.

Wingnut Alley

Wingnut Alley в American Ninja Warrior 9 на втором этапе

В American Ninja Warrior 9 вариант Wingnuts, названный Wingnut Alley , появился как пятое препятствие на втором этапе, заменив Double Wedge из предыдущего сезона. На этом препятствии участники должны:

  • Спрыгните с батута и возьмитесь за первую барашковую гайку, которая была перпендикулярна батуту.
  • Затем они должны качнуться горизонтально, чтобы схватить вторую барашковую гайку, которая находилась на расстоянии 11 футов от первой барашковой гайки.
  • После этого они должны снова замахнуться и захватить третью барашковую гайку, которая была перпендикулярна второй барашковой гайке, чтобы участники изменили свой импульс.
  • Затем они должны повторить то же самое с четвертой барашковой гайкой, которая также была перпендикулярна третьей барашковой гайке, что еще раз заставило участников изменить свой импульс.
  • И, наконец, они должны переместиться на 12 футов к посадочной платформе, чтобы продвинуться вперед.

Эта версия Wingnuts оказалась безжалостной и жестокой, поскольку она устранила почти всех конкурентов, которые пытались это сделать, в которой:

  • Некоторым из них не удалось создать достаточный размах и импульс, чтобы совершить переход от одного крыла к другому (Дэвид Кэмпбелл, Трэвис Розен, Брайан Арнольд, Лэнс Пекус, Эндрю Лоус, Дж. Дж. Вудс, Карсон Вуальс, Абель Гонсалес, Кевин Булл). , Шон Дарлинг-Хаммонд, Джон Алексис-младший, Тайлер Ямаути, Хантер Герард, Дрю Кнапп, Томас Стиллингс, Грант Клинтон, Джоди Авила, Джош Салинас и Мэтью Ильгенфриц).
  • В то время как другим не удалось создать достаточный поворот и импульс для приземления платформы (например, Флип Родригес, Дрю Дрексел, Джейми Ран, Дэниел Гил и Адам Рэйл).

Это препятствие выбило из колеи Дрю Дрексела, так как он промахнулся на расстоянии от третьего до последнего барашка, слегка повредил бицепс, из-за чего ему не хватило размаха и инерции, чтобы достичь посадочной платформы.

В итоге 24 участника преодолели это препятствие. Только трое участников (Шон Брайан, Наджи Ричардсон и Джо Моравски) смогли преодолеть это препятствие и, в конце концов, финишировать на втором этапе.

Как будто это было недостаточно сложно, во время USA vs. The World 4 Аллея крылатых орехов была изменена путем уменьшения количества барашковых орехов с четырех до трех, что сделало расстояние между одним барашковым орехом и другим намного больше. В результате препятствие вынесло Шона Брайана из сборной США, когда он не смог создать достаточный размах и импульс для приземления, ударился спиной о борт и упал в воду.

Появления в других сезонах

Американский воин-ниндзя 10

Переулок крылатых орехов в American Ninja Warrior 10 на втором этапе

В American Ninja Warrior 10 переулок крылатых орехов снова вернулся в качестве пятого препятствия на втором этапе. Как и в предыдущем сезоне, только 3 участника смогли преодолеть препятствие, причем 2 из них преодолели его раньше в предыдущем сезоне (Шон Брайан и Наджи Ричардсон). Другим участником, который преодолел препятствие в этом сезоне, был Дрю Дрексел, который потерпел неудачу в предыдущем сезоне.

Тем временем препятствие снова оказалось смертельным, так как оно выбило из строя 11 из 14 участников, пытавшихся его преодолеть, таких как Крис Вильчевски, Итан Суонсон, Джош Левин, Брайан Буркхардт, Матис Оухади, Р.Дж. Роман и Зак Дэй.

Стоит отметить, что в этом сезоне меньше участников пытались преодолеть препятствие, так как это смогли сделать только 14 участников. Тем не менее, четыре отдельных участника (Джейми Ран, Карсон Вуалес, Дрю Кнапп и Джош Салинас) выбыли из-за препятствия второй сезон подряд. В случае с Вуальсом он упал точно так же, как и в прошлом году.

Во время USA vs. The World 5 препятствие снова было изменено: количество крылышек было уменьшено с четырех до трех, как и в предыдущем турнире. На этот раз он исключил Ирис Матаморос из сборной Европы.

Несмотря на то, что у препятствия был приличный показатель нокаута, в следующем сезоне его заменил Мрачный подметальщик.

Общая информация

Прототип Wingnuts, который Кевин Карбоун представил для участия в конкурсе American Ninja Warrior: Obstacle Design Challenge

  • The Wingnuts был одним из восьми препятствий, выигравших первое издание American Ninja Warrior: Obstacle Design Challenge, и был разработан Кевином Карбоне, который также участвовал в соревнованиях в Дейтона-Бич в качестве бегущего участника (поскольку он не получил призыв к соревнованиям), и, что особенно важно, он преодолел созданное им препятствие и закончил квалификационный курс Дейтона-Бич.
    • Из-за этого Крылышки — единственное препятствие в конкурсе «Проектирование препятствий», которое его создатель даже пытался преодолеть.
  • По словам Кевина Карбоне, название препятствия возникло из-за впечатления его отца от внешнего вида препятствия. Его отец, Джерри Карбоне, заметил, что препятствие «похоже на барашковую гайку ».
  • Первоначальная конструкция препятствия состоит в том, что есть шесть перекладин, и их нужно раскачивать горизонтально, чтобы захватить следующие перекладины.
  • Кевин Карбоне сослался на Голодные игры , представляя, как количество «призраков» участников взлетает в воздух, признавая большое количество жертв во время отборочных игр Дейтона-Бич.
  • Третий сезон подряд пятым препятствием Второго этапа было измененное препятствие из трассы городских квалификаций/городских финалов, а именно:
    • Spin Cycle изменен как Roulette Row на American Ninja Warrior 7,
    • Wedge модифицирован как Double Wedge на American Ninja Warrior 8, а
    • Wingnuts изменен как Wingnut Alley на American Ninja Warrior 9.
      • Эта тенденция фактически закончилась вторым появлением Wingnut Alley в American Ninja Warrior 10 и появлением Grim Sweeper в American Ninja Warrior 11, но продолжилась с введением Epic Air Surfer в American Ninja Warrior 13.
  • В American Ninja Warrior «Crash the Course» Переулок крылатых орехов был стилизован под Ступенчатые ореховые орехи. «Лестница двойного лосося».
  • На данный момент трое участников завершили Wingnuts и Wingnut Alley на American Ninja Warrior:
    • Наджи Ричардсон: он прошел Wingnuts на American Ninja Warrior 10 во время отборочных и финальных матчей в Филадельфии и Wingnut Alley на American Ninja Warrior 9, Американский воин ниндзя 10, США против мира 4 и США против мира 5.
    • Дрю Дрексел: он прошел Wingnuts на American Ninja Warrior 9 во время квалификационных и финальных игр Daytona Beach и Wingnut Alley на American Ninja Warrior 10.
    • Джесси Лабрек: она прошла Wingnut Alley во время USA vs. The World 5 и Wingnuts во время отборочных и финальных матчей в Цинциннати на American Ninja Warrior 11.
  • И Наджи Ричардсон, и Дрю Дрексель по совпадению стали двумя лучшими участниками во время соревнования по мастерству American Ninja Warrior: All Stars Special 3 на Wicked Wingnuts, где Дрю выиграл соревнование, преодолев 20-футовый переход, а Наджи занял второе место. после очистки 19-футовый переход.
  • Wicked Wingnuts на American Ninja Warrior: All Stars Special 3 бьет рекорд по самому длинному перемещению препятствия в истории American Ninja Warrior, при этом препятствие расширяется до рекордного расстояния в 20 футов друг от друга максимум.
  • Когда Wingnuts появились во время полуфинала на Ninja Warrior UK 5, соведущий (Крис Камара) назвал препятствие «Летающие сомбреро», так как он думал, что форма крылатых орехов больше похожа на шляпу сомбреро.
  • Из всех препятствий от ODC Wingnuts является самым популярным.

Уровень успеха конкурентов

  • Все результаты основаны на трансляции NBC и внешней информации

Wingnuts

ANW Очищает попыток Процент
ANW9 (квалификаторы) 39 79 49,37%
ANW9 (финал) 30 32 93,75%
ANW10 (квалификаторы) 34 48 70,83%
ANW10 (финал) 24 30 80%
ANW11 (квалификаторы) 30 40 75%
ANW11 (финал) 22 27 81,48%
Всего 179 256 69,92%

Переулок Вингнат

ANW Очищает попыток Процент
ANW9 3 27 11,11%
ANW10 3 14 21,43%
США против всего мира 4 2 3 66,67%
США против всего мира 5 3 4 75%
Всего 11 48 22,92%

Внешние ссылки

Купить барашковые гайки различных размеров

Включите JavaScript в своем браузере, чтобы продолжить использование нашего сайта.

Нет учетной записи?

Зарегистрируйтесь у Зоро для доступа к:


  • Беспроблемный возврат

  • История заказов

  • Эксклюзивная экономия

Доступны 3 размера диаметра/резьбы

ЗОРО ВЫБЕРИТЕ
Крыльчатые гайки 1/2″-13 из ковкого чугуна, оцинкованные, класс 2, 5 шт.

№ производителя 0-GH-864-67-

$33,80

Доступны 2 диаметра/резьбы

ЗОРО ВЫБЕРИТЕ

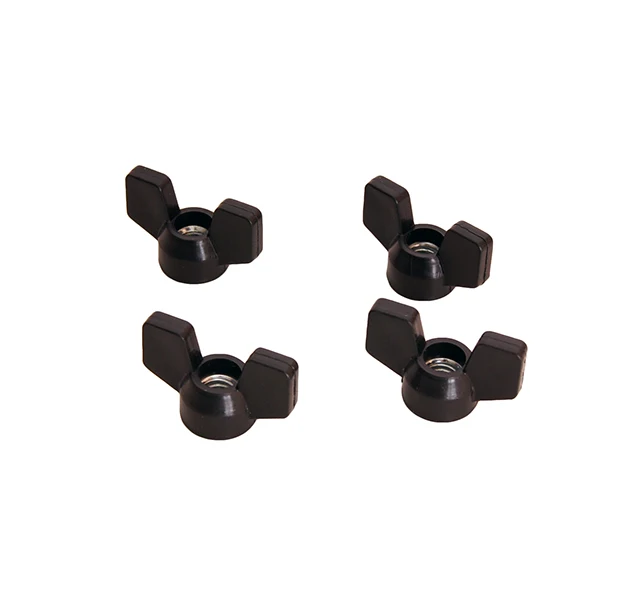

1/4″-20 нейлоновые барашковые гайки, 10 шт.

№ производителя 0625020WN

Доступны 2 диаметра/резьбы

ЗОРО ВЫБЕРИТЕ
Крыльчатые гайки с нейлоновой вставкой из цинкового сплава 1/4″-20, 20 шт.

Производитель № 4CAR7

$30,69

ЗОРО ВЫБОР

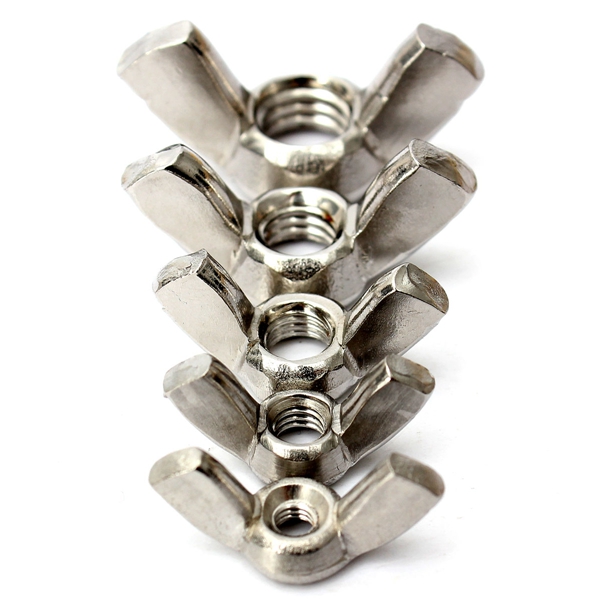

1/4″-20 18-8 Нержавеющая сталь, тип A, холоднокованые барашковые гайки, 10 шт.

№ производителя U51810.025.0001

Доступны 2 диаметра/резьбы

ЗОРО ВЫБЕРИТЕ
1/2″-13 Оцинкованные барашковые гайки из углеродистой стали, тип А, холодная ковка, 5 шт.

Производитель # U16250.050.0001

ZORO SELECT
3/8″-16 нейлоновые барашковые гайки, 10 шт.

№ производителя 0637516WN

Доступны 2 диаметра/резьбы

ЗОРО ВЫБЕРИТЕ
Стальные барашковые гайки 5/16″-18 класса 2, 10 шт.

№ производителя 0-DE-805AS7-

$36,25

ЗОРО ВЫБЕРИТЕ
Крыльчатые гайки 3/8″-16 из углеродистой стали с оцинкованным штампом D, 25 упаковок.

Производитель № U16260.037.0001

MIDWEST FASTENER CORP.
Гайки-барашки с крупной резьбой из оцинкованной стали 1/4″-20 x 1-1/4″ 20 шт.

№ производителя 71784

37,82 $

ЗОРО ВЫБЕРИТЕ
Крыльчатые гайки 1/4″-20 из углеродистой стали с оцинкованным штампом D, 50 упаковок.

Производитель # U16260.025.0001

ZORO SELECT
3/8-16 РЫЧАГ РЫЧАГА ЦИНК

Производитель № 37NTW

$42,74

ЗОРО ВЫБЕРИТЕ
1/4-20 ПЕРЕКЛЮЧАТЕЛЬ КРЫЛА ЦИНК

Производитель № 14NTW

$26,66

ЗОРО ВЫБЕРИТЕ
1/4″-28 18-8 Нержавеющая сталь, тип A, холоднокованые барашковые гайки, 10 шт.

Производитель № U51811.025.0001

ZORO SELECT
3/8″-16 Оцинкованные барашковые гайки из углеродистой стали, тип А, холодная ковка, 25 упаковок.

№ производителя U16250.037.0001

ELESA
Резьбовая шпилька из оцинкованной стали, CWN.32 p-M6x10

№ производителя CWN-p

Доступны 2 диаметра/резьбы

ВЫБОР ЗОРО
7/16″-14 Нейлоновые барашковые гайки, 5 шт.

№ производителя 0643714WN

ZORO SELECT
M8-1.25 Нейлоновые барашковые гайки, 10 шт.

Производитель № 06M080125WN

MIDWEST FASTENER CORP.
1/4 «-20 x 1» никелированные литые под давлением цинковые шайбы с крупной резьбой барашковые гайки 100 шт.

№ производителя 09875

$25,61

Доступны 2 диаметра/резьбы

ВЫБОР ЗОРО
1/2 «-13 Нержавеющая сталь 316 типа A-холоднокованая барашковая гайка

Производитель № U55810.050.0001

MIDWEST FASTENER CORP.
Гайки-барашки с крупной резьбой из оцинкованной стали 5/16″-18 x 1-1/2″ 10 шт.

№ производителя 71785

$23,00

ЗОРО ВЫБЕРИТЕ
#10-24 Гайки-барашки из ковкого железа класса 2, 10 шт.

№ производителя 0-1C-700BM7-

$28,96

ЗОРО ВЫБЕРИТЕ

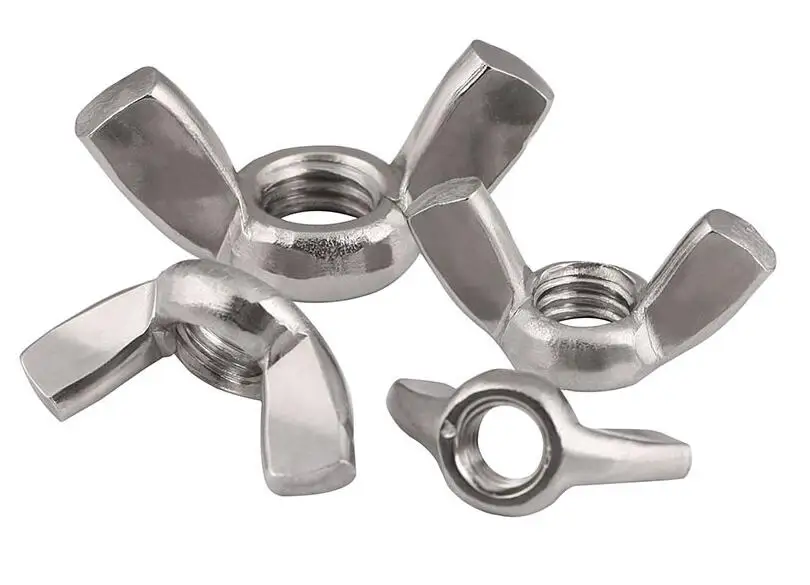

Гайка-барашек, метрическая, нержавеющая сталь, A2, PK50

№ производителя M51810.080.0001

$19,20

ЗОРО ВЫБЕРИТЕ
5/16″-18 18-8 Гайки-барашки из нержавеющей стали, тип А, холодная ковка, 5 шт.

Производитель # U51810.031.0001

ZORO SELECT
#10-24 Барашковые гайки из углеродистой стали с оцинкованным штампом D, 100 упаковок.

№ производителя U16260.019.0001

$10,59

ЗОРО ВЫБЕРИТЕ
Гайка-барашек, метрическая, нержавеющая сталь, A2, PK10

Производитель # M51810.120.0001

ZORO SELECT
M8-1.25 18-8 Плоские барашковые гайки из нержавеющей стали, 10 шт.

Производитель # WN5X00800-010P1

ZORO SELECT
3/8″-16 Нержавеющая сталь 316 типа А-холоднокованая барашковая гайка

Производитель № U55810.037.0001

MIDWEST FASTENER CORP.
#10-24 Нейлоновые пластиковые гайки-барашки с крупной резьбой 15 шт.

№ производителя 62543

$11,69

ПРАЙМ-ЛАЙН
Крыльчатые гайки, холоднокованые 1/4 дюйма-20 из нержавеющей стали класса 18-8 25PK

№ производителя

86

$12,09

ЗОРО ВЫБЕРИТЕ
Стальные барашковые гайки 5/16″-18 класса 2, 10 шт.

№ производителя 0-DE-755CS7-

$35,50

ЗОРО ВЫБОР
1/4″-20 Нержавеющая сталь 316, тип А, холоднокованые барашковые гайки, 5 шт.

Производитель # U55810.025.0001

ZORO SELECT
M10-1.50 18-8 Плоские барашковые гайки из нержавеющей стали, 5 шт.

Производитель # WN5X01000-005P1

ZORO SELECT
#8-32 Крыльчатые гайки из ковкого железа, оцинкованные, класс 2, 10 упаковок.

№ производителя 0-8A-700A17-

$21,94

ЗОРО ВЫБЕРИТЕ
Гайки-барашки из ковкого железа класса 2 3/8″-16, 10 шт.

№ производителя 0-EF-700EM7-

$23,87

ЗОРО ВЫБЕРИТЕ
Стальные барашковые гайки 1/4″-20 Grade 2, 10 шт.

№ производителя 0-CD-700CS7-

$20,39

Доступны 2 диаметра/резьбы

ЗОРО ВЫБЕРИТЕ
Крыльчатые гайки из оцинкованной стали 1/4″-20 класса 2, 10 упаковок.

№ производителя 0-CD-709A87-

$28,27

Преимущество барашковых гаек или барашковых гаек, как их иногда называют, заключается в том, что благодаря двум «крыльям» с обеих сторон гайки нет необходимости использовать инструмент при затягивании или ослаблении. Существуют вариации конструкции крыльев, и обычно они изготавливаются из стали, латуни, сплава цинка или нейлона. Различные размеры подходят для большинства винтов. Если вы не возражаете против использования инструмента для затягивания гаек на болтах, у нас также есть широкий выбор шестигранных и контргаек.

Крыльчатые гайки | МИСУМИ | МИСУМИ

  • org/ListItem»> МИСУМИ Главная>
  • Крепеж>
  • Гайки>
  • Крыльчатые гайки>
  • Крыльчатые гайки
  • Доступна оптовая скидка
  • Обезжиривание и очистка

MISUMI

MISUMI

• Применение, функция: обычная
• Тип резьбы: метрическая грубая
• Продажная единица: небольшое количество (доступно начиная с 1 шт.)
• Длина резьбы ℓ (мм): 1

  • Rapid Design

・Materials
■Wing Nuts

CHON SS Cold Forging Trivalent Chromate
CHNS 304 Stainless Steel Equivalent —

Specifications

Номер детали
CHON4

■Wing Nuts

20

20

20

20

CHON 3 0. 5 7.5 4 3 17 9
4 0.7 8 6 4 21 11
5 0.8 8 6 4 21 11
6 1.0 10 7 4.5 27 13
8 1.25 13 10 6 31 16
10 1,5 16 16 36 18
12 1,75 1,75 1,75 12 1,750107
CHNS
(Stainless Steel)		 3 0. 5 7.5 4 3 17 9
4 0.7 8 6 4 21 11
5 0.8 8 6 4 21 11
6 1.0 10 7 4.5 27 13
8 1.25 13 10 6 31 16
10 1. 5 16 16 9 36 18
12 1.75 20 16 9 48 23

Part Number Being Previewed:

Loading…

Plug-in is required for 3D Preview

CAD Download

Part Number
CHNS3
CHNS4
CHNS5
CHNS6
CHNS8
CHNS10
CHNS12
CHON3
CHON4
CHON5
CHON6
CHON8
CHON10
CHON12

7

В наличии

Тот же день

Наличие на складе

Тот же день

Стоки

Тот же день

Наличие на складе

Part Number Volume Discount Days to Ship RoHS Nominal Резьбы M Материал Обработка поверхности Шаг
(мм)
В наличии

Тот же день

В наличии

 10 3 Нержавеющая сталь № 0,5
В наличии

Тот же день

В наличии

 10 4 Нержавеющая сталь № 0,7
6 В наличии

6

Тот же день

В наличии

 10 5 Нержавеющая сталь № 0,8
В наличии

Тот же день

В наличии

 10 6 Нержавеющая сталь № 1

Тот же день

В наличии

 10 8 Нержавеющая сталь № 1,25
907 В наличии 6

Тот же день

В наличии

 10 10 Нержавеющая сталь № 1,5
В наличии

Тот же день

В наличии

 10 12 Нержавеющая сталь № 1,75

07

 10 3 Сталь Трехвалентный хромат 0,5
10 4 Сталь ТРИВАЛЕНТНЫЙ ХРОМАТ 0,7
Доступно

Тот же день

Наличие на складе

 10 5 Сталь Трехвалентный хромат 0,8
10 6 Сталь Трехвалентный хромат 1
907 В наличии

Тот же день

Стоки

 10 8 Сталь ТРИВАЛЕНТНЫЙ ХРОМАТ 1,25
Доступно

Тот же день

Стоки

 10 10 Сталь ТРИВАЛЕНТНЫЙ ХРОМАТ 1,5
Доступно

Тот же день

Stock

 10 12 Steel Trivalent Chromate 1. 75

Loading…

Basic Information

Thread Type Метрическая грубая Приложения, функции Общие Единица продажи Малое количество Доступно начиная с 1 шт.
Длина резьбы ℓ(мм) 1

Configure here

Additional Products in this Category

Complementary Products

Customers Who Viewed This Item Also Viewed

Wing nut Definition & Meaning

  • Top Definitions
  • Quiz
  • About This Word
  • Examples
  • Британский

Показывает уровень сложности слова.

или барашковая гайка

Сохраните это слово!

Показывает уровень оценки в зависимости от сложности слова.

сущ.

гайка, состоящая из двух плоских, широко выступающих частей, которые легко затягиваются большим и указательным пальцами.

ВИКТОРИНА

Сыграем ли мы в «ДОЛЖЕН» ПРОТИВ. «ДОЛЖЕН» ВЫЗОВ?

Следует ли вам пройти этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма используется для указания обязательства или обязанности кого-либо?

Также называется барашковой гайкой, накатной гайкой.

Происхождение барашковой гайки

Впервые записано в 1895–1900 гг. Dictionary.com без сокращений
Основано на словаре Random House Unabridged Dictionary, © Random House, Inc., 2022 г.

ОБ ЭТОМ СЛОВЕ

Что означает

барашковая гайка ?

Барашковая гайка — это оскорбительный сленговый термин для человека, который считается эксцентричным или имеет крайние политические взгляды.

В совершенно другом контексте барашковая гайка также является термином для гайки (деталь обычно металлического оборудования, которое крепится к болту) с двумя выступами по бокам, которые выглядят как крылья. «Крылья» облегчают поворот гайки вручную, когда она прикреплена к болту. Его еще называют гайка-бабочка (из-за «крыльев») или гайка с накатанной головкой (потому что ее можно легко провернуть большим и указательным пальцами).

Гетти / Джилл Ферри

Оба значения этого слова также могут быть записаны как гайка-барашек, и гайка-барашек.

Единственной связью между двумя значениями этого слова, вероятно, является слово чокнутый , которое можно использовать для обозначения человека, считающегося эксцентричным (сумасшедшего). Однако гайка также может использоваться как отрицательный сленговый термин для психически больного человека, а барашковая гайка также может означать это. Имейте в виду, что при таком использовании эти термины могут усиливать вредные стереотипы и ассоциации с психическими заболеваниями.

Пример: На каждом собрании местных органов власти есть несколько чокнутых, которые появляются, чтобы излагать теории заговора во время общественного обсуждения.

Откуда взялась барашковая гайка

?

Первые упоминания о барашковой гайке , относящиеся к метизам, относятся к 1900с. Когда оно относится к эксцентричному человеку или политическому экстремисту, его происхождение менее очевидно. В этих случаях он использует смысл ореха, относящегося к эксцентричному или сумасшедшему человеку.

В своем политическом смысле барашковая гайка , вероятно, основана на использовании терминов «правый» и «левый» в обсуждении поляризованной политики, особенно в США. правая гайка или левая 9гайка 3142. Сегодня термин барашковая гайка часто применяется без указания «крыла», о котором идет речь, поскольку в комментаторы назвали сенатора барашковой гайкой за его крайние взгляды на внешнюю политику. Использование барашковой гайки таким образом приобрело популярность в конце 1900-х и начале 2000-х годов.

Этот термин также используется вне политики как в основном негативный термин для чудаков или психов, как в Я избегаю читать комментарии, потому что это в основном тролли и чокнутые.

Крылышки на буквальных барашковых гайках облегчают их навинчивание на болты пальцами, но также делают так, что гайку нельзя затянуть с помощью таких инструментов, как торцевые ключи. По этой причине барашковые гайки обычно используются в вещах, которые необходимо быстро регулировать или часто собирать или разбирать, но которые не требуют максимально плотного соединения.

Знаете ли вы…?

Как выглядит

барашковая гайка используется в реальной жизни?

Когда речь идет об экстремистах или эксцентриках, барашковая гайка всегда используется в отрицательном смысле, обычно как пренебрежительное оскорбление.

Можно ли использовать барашковую гайку с Loctite для крепления нижних коллекторов LJ Wing при транспортировке?

— Джеффри Уилсон (@MestekJeff) 18 июня 2009 г.

Худшая часть теорий заговора 5G заключается в том, что будет очень трудно не звучать как крылышко, когда вы расскажете им, как это на самом деле мешает прогнозам погоды

— просмотр (@PK_PDX) 6 апреля 2020 г.

Возможно, самым этичным способом, которым я мог бы провести свои 40 лет, было бы начать фальшивое сумасшедшее ночное радио-шоу, которое медленно толкает параноиков к неразрушающим странностям, таким как геодезические купола

— rstevens 🐳💨 (@rstevens) 11 сентября 2019 г.





Попробуйте использовать

барашковую гайку !

Какое из следующих слов наименее вероятно описывает человека, считающегося крыло гайка ?

A. разумный
B. чокнутый
C. крайний
D. сумасшедший

Как использовать крыльчатую гайку в предложении

  • Заимствуя старую точку зрения правых, эти люди злятся независимо от того, что мы делать.

    Гарри Ширер об опасном бизнесе сатиры|Ллойд Гроув|8 января 2015 г.|DAILY BEAST

  • Однако существует отдельное крыло АКАП, созданное для того, чтобы вдохновлять своих последователей на проведение атак против Запада.

    Американские шпионы видят отпечатки пальцев Аль-Каиды на парижской резне|Шейн Харрис, Нэнси А. Юссеф|8 января 2015 г.|DAILY BEAST партия.

    Эд Брук: пионер движения за гражданские права в Сенате и пророк пострасовой Америки|Джон Авлон|4 января 2015 г.|DAILY BEAST

  • Лимбо делает такие комментарии, потому что его правые фанаты требуют постоянной диеты травля расы красного мяса.

    Страх перед черным Джеймсом Бондом Раша Лимбо|Дин Обейдаллах|29 декабря 2014|DAILY BEAST

  • Другими словами, это очень маленький обширный правый заговор.

    Как канадские нефтяники промывают трубопровод Кейстоун|Джей Майклсон|28 декабря 2014|DAILY BEAST

  • Готово, говорит он, зачем позволять пятидесяти нашим людям наступать и обходить их с флангов на каждом крыле.

    Жизнь и самые удивительные приключения Робинзона Крузо, Йорка, моряка (1801) | Даниэль Дефо

  • Его идея заключалась в том, что позже будет достаточно времени, чтобы отдать приказ о концентрации на флангах или в центре.

    Маршалы Наполеона|Р. П. Данн-Паттисон

  • Это был бы крепкий орешек, если бы его прошлое не было безжалостно отделено от прошлого Ангела одним словом.

    Розмари в поисках отца|C. N. Williamson

  • Готовится из ореха пальмы ареки, одного из самых красивых деревьев в мире.

    Алила, наша младшая филиппинская кузина|Мэри Хейзелтон Уэйд

  • Ему пришлось пустить Нежди в быстрый галоп, прежде чем он смог очистить левое крыло наступающей армии.

    The Red Year|Louis Tracy

Определения барашковой гайки в Британском словаре

барашковая гайка

сущ. гайка

Английский словарь Коллинза — полное и полное цифровое издание 2012 г.
© William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins
Publishers 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012

Wing-Nuts (Short 2014) — IMDb

  • 20142014
  • 20m

IMDb RATING

9.2/10

12

YOUR РЕЙТИНГ

Воспроизвести трейлер1:05

2 Видео

33 Фото

ShortActionAdventure

Карл (заядлый любитель птиц) и Родни (которого тащили против его воли) — орнитологи, заблудившиеся в глуши, без воды и без карты, но еда, наконец, может быть в пределах досягаемости… в виде … Читать все заядлый любитель птиц) и Родни (затащенный против его воли) — орнитологи, заблудившиеся в глуши, без воды и без карты, но наконец-то еда может оказаться в пределах досягаемости… в виде перьев. Карл (заядлый любитель птиц) и Родни (тащат против его воли) наблюдатели за птицами, заблудившиеся в глуши без воды и без карты, но пища, наконец, может быть в пределах досягаемости. .. в виде перьев.

IMDb RATING

9.2/10

12

YOUR RATING

  • Director
    • Stephen Cunnane
  • Writer
    • Stephen Cunnane
  • Stars
    • Chris Kato
    • Patrick L. Peterson
    • Дэн Йегер
  • Режиссер
    • Стивен Каннейн
  • Сценарист
    • Стивен Каннейн

    • Звезды

  • Chris Kato
  • Patrick L. Peterson
  • Dan Yeager
  • See production, box office & company info
  • See more at IMDbPro
    • Awards
      • 1 win & 2 nominations

    Videos2

    Film Short 19:07

    Смотреть ПОЛНЫЙ ФИЛЬМ — WINGNUTS

    Трейлер 1:05

    Смотреть Официальный трейлер

    Фото33

    Лучшие актеры

    Крис Като

    • Rodney

    Patrick L. Peterson

    • Carl
    • (as Patrick Peterson)

    Dan Yeager

    • Mountain Man

    Lauren Miscioscia

    John Carroll

    • Tour Guide

    Ellery Truesdell

    • Полицейский
    • Режиссер
      • Стивен Каннейн
    • Сценарист
      • Стивен Каннейн
    • Все актеры и съемочная группа
    • 1596
    • Производство, касса и многое другое на IMDBPRO

    Подробнее, как это

    Moon Dancer

    Проклятие Aurore

    Сюжетная линия

    СЛЕДУЕТСЯ

    93799

    4343455

    СЛЕДУЕТСЯ

    9379

    34343455

    СЛЕДУЕТСЯ.

    Отзывы пользователей

    Оставьте первый отзыв

    Подробнее

    • Дата выпуска
      • 10 июня 2014 г. (США)
    • Страна происхождения
      • United States
    • Official site
      • Official site to View
    • Language
      • English
    • Filming locations
      • Coto de Caza, California, USA
    • Production companies
      • Harbor Studios
      • Kevin Parductions
    • См.

    Published by admin
