Гидравлический пресс Stalex HP-80 — цена, отзывы, характеристики с фото, инструкция, видео

Гидравлический пресс Stalex HP-80 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.

Данный агрегат оснащен насосом CNK и CBZ итальянского производства. Это – двойной насос для нагнетания масла, который позволяет экономить 60% энергии и повысить эффективность в 2-3 раза по сравнению с традиционными гидравлическими прессами. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.

Характеристика	Значение
Макс. нагрузка	800 кН
Усилие в тоннах	80 тонн
Мощность мотора	3 кВт двухскоростной
Рабочее напряжение	380В — 50Гц — 3 фазы
Номинальное давление	30 мПа
Производительность масляного насоса гидравлической станции	Высокая скорость 15 л/мин Низкая скорость 3,5 л/мин
Диаметр поршня	90 мм
Ход поршня	260 мм
Скорость поршня	Высокая скорость 17 мм/с Низкая скорость 3 мм/с
Шаг (ход) стола	650 мм
Размеры стола	400х780 мм
Габаритные размеры	1600х700х2000 мм
Масса Stalex HP-80 нетто/брутто	1020/1220 кг.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Пресс из домкрата — пошаговые инструкции по созданию самодельного устройства

Ситуаций, когда нужно сжать детали и материалы с большой силой в быту предостаточно. Вследствие этого пресс является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести оборудование для прессования заводского производства. Однако стоит оно недёшево, да и не всегда может устроить мастера своими параметрами и размерами. Поэтому всё больше людей задаются вопросом, как сделать пресс из домкрата.

Краткое содержимое статьи:

• Специфика гидравлического домкрата
• Принцип действия гидравлического пресса
• Материалы и инструменты для самостоятельной сборки пресса
• Изготовление пресса своими руками
• Фото пресса из домкрата

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.

Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

• выгибание;
• ковка;
• штамповка;
• выдавливание профилей;
• прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

• в выжимании соков из фруктов и овощей;
• для приготовления масла своими руками.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция для изготовления пресса не исключение, первым шагом диктует нам подготовить рабочее место и все необходимые материалы.

В этом случае нам понадобится:

• домкрат;
• швеллеры;
• стальная профилированная труба прямоугольного сечения;
• стальной уголок и полоски;
• труба, диаметр которой равен размеру головки штока домкрата;
• пластина из стали 250*100 мм;
• стальные пружины – 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.

Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.

Повысить надёжность можно, используя четыре швеллера, приваренных друг к другу боковыми сторонами. Причём сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.

Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.

К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.

Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!

В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.

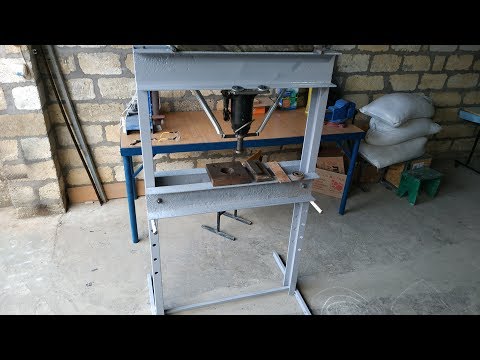

Фото пресса из домкрата

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Самодельный гидравлический пресс PNG изображения и PSD для загрузки | PixelSquid

Зарегистрируйтесь сейчас и попробуйте PixelSquid бесплатно!

• Весь контент
• Категории
• Коллекции PNG
• Цены
• Помощь

Загрузка начальной интерактивности

Нажмите и перетащите, чтобы повернуть

Нажмите и перетащите, чтобы повернуть

автомобильный

бутылка

автомобиль

ремесла

сделай сам

оборудование

домашний

гидравлический

промышленный

Джек

руководство

механик

мини

прессованный

постановки

ремонт

оказание услуг

печать

инструмент

средство передвижения

цех

Скачать файл как:

Бесплатные PNG содержат водяные знаки, подпишитесь, чтобы разблокировать файлы PNG и PSD без водяных знаков.

Узнать больше

Размер изображения:

2048 x 2048

Лицензия:

Бесплатная лицензия

• автомобильный

• бутылка

• автомобиль

• ремесла

• сделай сам

• оборудование

• домашний

• org/CreativeWork»>

  гидравлический

• промышленный

• Джек

• руководство

• механик

• мини

• прессованный

• постановки

• org/CreativeWork»>

  ремонт

• оказание услуг

• печать

• инструмент

• средство передвижения

• цех

Доступ ко всему каталогу

Загрузка с сайта

Бесплатный плагин Photoshop

Прозрачный PNGS

Слоистые PSDS

Дополнительные тени

Убранный водяной знак

Лицензия без роялти

СОЕДИНЕНИЕ СЕЙЧАС

Доступ только к этой цели

С сайта

бесплатно. Прозрачные PNG

Многослойные PSD

Дополнительные тени

Водяной знак удален

Лицензия без лицензионных отчислений

Присоединяйтесь

Что-то пошло не так при загрузке запрошенного изображения. Пожалуйста, обновите страницу и повторите попытку. Если у вас все еще есть проблемы, обратитесь за помощью в нашу службу поддержки.

Вопросы и ответы: Гидравлический пресс | Нэнси Л. Т. Гамильтон

Какой тип пресса использовать?

Вопрос

Могу ли я использовать пресс для грузовых перевозок в порту? Или я должен попытаться получить дорогой Поттер США или Bonny doon?

Ответить

Вот некоторая информация от Николаса и Феличе на Etsy Forum .

Тоннаж действительно зависит от того, что вы хотите сделать. Простое выдавливание матричных штампов должно быть легким с помощью оправочного пресса, но более подробные/более тяжелые калибры требуют большего тоннажа. Оправочный пресс делает такие вещи, как резка дисков (хотя я использую для этого пресс Heinrich с рычажным механизмом, принцип тот же), а также простую обработку. Вы даже можете использовать его для штамповки буквенными штампами, лучше (и медленнее), чем

Вот информация от Кевина Поттера Поттер США. Вот их торговый сайт . Они несут пресс по цене от 325,00 до 550,00 долларов.

Еще один, мой друг, Модификация пресса Сью Лейси.

В настоящее время нет связанных видео или веб-страниц.

Как заставить мой модифицированный грузовой пресс Harbour работать?

Вопросы

Часть первая:  Вот проблема, которую я пытаюсь решить: текстурирование металла с помощью моего гидравлического пресса.

Это дешёвка от Harbour Freight, но я подумал, что она должна быть в состоянии отпечатать текстурную пластину (Бонни Дун) на стерлинговом серебре 24 или 26 калибра, абсолютно мягком.

Я пробовал по-разному, в том числе с жесткой уретановой подушечкой 95 размером 1/16″, как сказано в инструкции. Теперь мне нужно отжечь металл. Но я крутил и крутил эту штуку, и у меня все еще остаются смутные впечатления, которые я могу стереть пальцем. Любопытно, однако, что есть области, где есть зазор, где выступают только уретановая прокладка, серебро и текстурная пластина, где они вообще не должны испытывать никакого давления, и это немного выглядит великолепно!

Итак, я пробую следующее: проворачивать меньше раз, чтобы уменьшить давление… пока это не сработало, но после отжига я попробую еще.

Часть вторая:

Я не сделал фото гидравлического пресса, но он точно такой же, как пресс Sue Lacy’s Harbour Freight до того, как она его модифицировала.

Видите, как каждая плита HF не покрывает весь металл, потому что она изогнута? Ну, в областях, не закрытых валиком (на которых торчало только серебро, уретановый диск и текстурирующая пластина)? Эти небольшие области получили тиснение!

Вот почему я думаю, что использовал слишком большое давление, но я прекратил эксперименты, потому что тратил много металла впустую. воспользуюсь информацией. Вы прислали мне контрольный список и проверьте все.

Часть третья:  У меня есть обычный немодифицированный дешевый пресс. Я отжег кусок серебра, который пробовал раньше. (коричневые пятна: некогда оставлять в рассоле!)
Моя основная установка на первой картинке.
На следующем фото показано, как я сделал «бутерброд». Снизу: черная пластина, стальной блок, текстурная пластина, тонкая серебряная полоска (забудьте, может быть, калибр 26), красная полиуретановая штука, сверху еще несколько черных пластин.
На третьем фото видно, что часть бутерброда не закрыта черной тарелкой, а торчит из-за формы тарелки. В прошлый раз у меня были только кусочки текстуры на тех участках, которые мне показались странными. Нет текстуры в середине серебра, которое находилось под прессом и прижималось им.
Я предполагал, что мне не нужно выпрямлять металл. Отожженный, он деформировался так же, как я держал его в руках. Я не хотел его забивать, а потом снова отжигать… и он снова провалится…
Во всяком случае, я качал до тех пор, пока не смог больше качать, но местами это дало мне больше текстуры. На следующих фотографиях показано, как на этот раз я получил текстуру в пятнах в ЦЕНТРЕ серебра!
Одной из ошибок в моей предыдущей попытке могло быть слишком сильное давление?? Не знаю, но я помню, что в прошлый раз использовал более 20 насосов. . . на этот раз я смог сделать только 9 насосов. Ошибка на этот раз должна заключаться в том, что я не полностью выровнял серебро, не знаю, как в прошлый раз.

В любом случае, я попробую еще раз отжечь серебро и убедиться, что все в порядке и даже завтра, и дам вам знать.
Хм, коричневые пятна не сошли после травления и чистки. Надеюсь, я не усугубил ситуацию, нажимая на нее. Любые предложения по очистке было бы здорово.

Ответ(ы)

Часть первая:  Я понятия не имею, как работают портовые грузовые прессы. Вы заходили и разговаривали с ними? Похоже, что он не сбалансирован или не обработан должным образом. Вы проверили некоторые из сайтов в Интернете?  У Сью Лейси модифицированный ВЧ-пресс.

Это твоя пресса? Моя первая мысль заключается в том, что вы не испытываете достаточного давления, чтобы запечатлеться. Но без картинок и знания вашего процесса это трудно понять.

Вот одно видео по его использованию и пост Ганоксин.

Части вторая и третья:    Поверх металла необходимо положить плоский гладкий кусок стали. Металл, вероятно, неровный, потому что он не получает даже давления. Такого хлипкого куска я еще не видел. Возможно ли, что вы даете ему слишком много давления? Металл выглядит растянутым? Достаточно ли этот верхний кусок стали покрывает всю ширину шаблона? Это выглядит слишком коротким. Возможно, это вызывает некоторые проблемы. Можете ли вы найти гладкие плоские стальные листы? заказываю от Металлы в Интернете , но, возможно, вы могли бы найти его на свалке металлов. Я бы проверил другие мои предложения в первую очередь.

Попробуйте более мягкий и толстый кусок уретана, например, твердостью 80.
