На какую глубину закапывать трубу водопровода?

Водопроводные

Глубина заложения водопровода – критерий, влияющий на качество функционирования коммуникационной системы. Она влияет на давление, которое должны выдержать трубы — избыточная нагрузка может привести к деформации системы, к трещинам на гофрах и т.д.

Утепление водопроводных труб в земле рубероидом

Поэтому при выборе оптимальной глубины необходимо учитывать ряд факторов: специфику грунта и рельефа, уровень залегания подземных вод, требования к закладке от СНиП. Правильное заложение труб для водопровода в землю послужит гарантом долгой эксплуатации системы.

Cодержание статьи

1 Факторы, влияющие на глубину закладки
- 1.1 Факторы, увеличивающие глубину
2 Стандарты закладки по СНиП
- 2.1 Прокладка коммуникации из труб ПНД
- 2.2 Стандарты ширины и глубины траншеи
- 2.3 Монтаж наружного водопровода в земле (видео)
- 2.4 Технология рытья траншеи и монтаж водопровода
- 2.5 Похожие статьи

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

уровень залегания грунтовых вод;
показатель кольцевой жесткости самой трубы;
уровень заглубления колодца – кессона;
наличие системы подогрева или теплоизоляции водопровода;
особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:

ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.

Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.

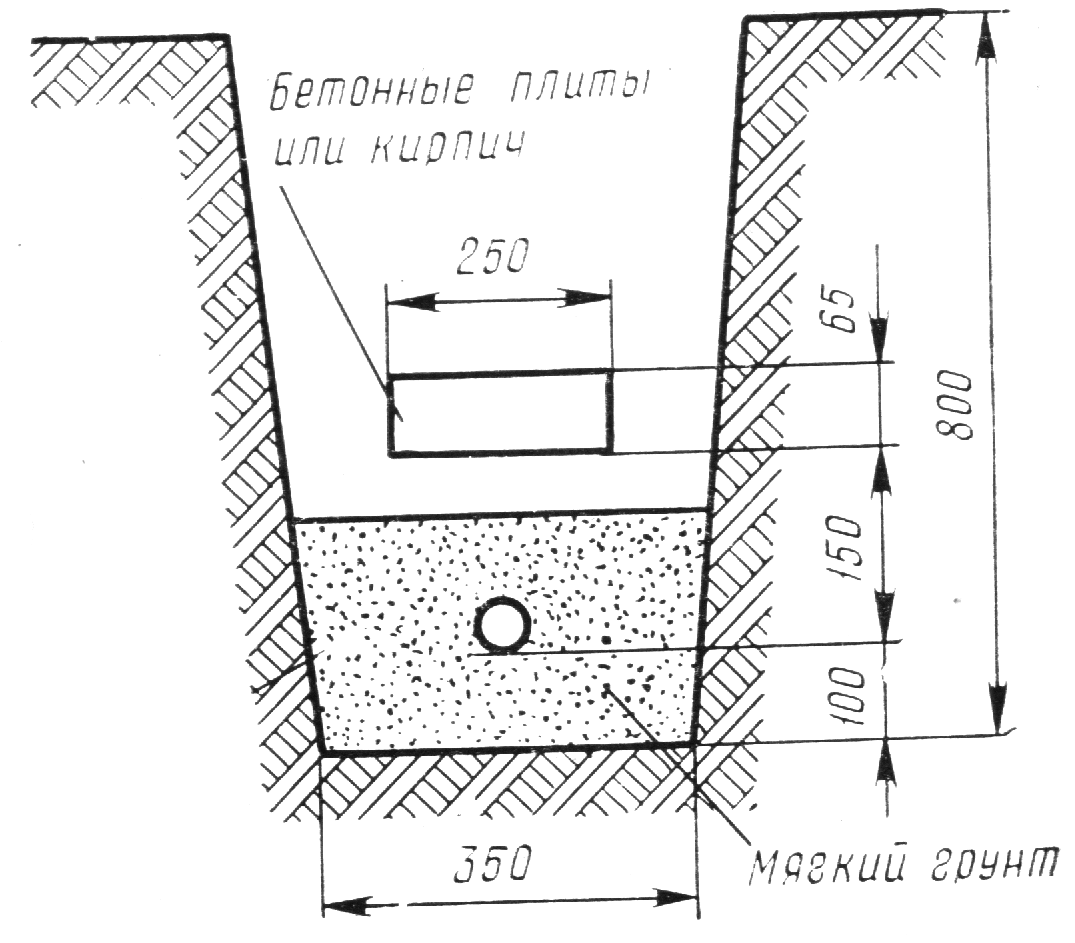

Стандарты ширины и глубины траншеи

На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.

Если есть опасность замерзания водопровода, его утепляют греющим кабелем

К таким стандартам относят:

Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.

В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.

Монтаж наружного водопровода в земле (видео)

Технология рытья траншеи и монтаж водопровода

При монтаже системы учитывают, какие будут установлены трубы для водопровода в землю (их материал, диаметр, способность выдерживать нагрузку и т.д.), а также вид почвы, в которую будет происходить прокладка.

Основные элементы водопровода

В независимости от вышеуказанных факторов, любая водопроводная система должна включать:

насосную станцию;
резервуар для поддержания стабильного давления жидкости в коммуникации;
непосредственно трубопровод;
механизмы запора;
регуляторы контроля системы.

Земляные работы для устройства канавы под трубы состоят в следующем:

Вдоль магистрали или шахты колодца вырывают шурф размером 100×100 см (или вырывается поперечная траншея).
Дополнительно вырывают шурф 100×100 см у фундамента дома.
Между фундаментом здания и источником натягивают два шнура, показывающие кратчайшую траекторию и размеры канавы.
Вдоль намеченной границы с помощью лопат или спецтехники вырывают канал, ширина которого составляет от 50 см. Для контроля вертикальности стенок лучше использовать откосы.
Выкопанный грунт укладывают вблизи котлована (лучше на расстоянии 2-3 метров, чтобы избежать обвала стенок).
После этого уплотняют дно траншеи с помощью песка, воды и гравия.
Окончательный этап работ – засыпка траншеи грунтом (после укладки водопровода).

Один из ключевых моментов для рытья канавы – разметка ее границ.

Для быстрого рытья траншеи используют траншеекопатель

Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.

Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.

Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.

Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.

Далее приступают к монтажу труб для водопровода в землю который состоит в следующем:

Обрезанную трубу укладывают на дно котлована – длина отрезка определяется не только размером траншеи, но и размером вхождения трубы через цоколь.
Насос опускают в колодец, после чего монтируют адаптер. Для этого свободный край трубы спаивают со штуцером адаптера или монтируют его с цанговой муфтой.

Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются полипропиленовые изделия, поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.

Стальные оцинкованные, медные трубы монтируются сложнее, но их используют реже из-за высокой стоимости.

Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.

Глубина прокладки водопроводных труб. Особенности прокладки водопровода в грунте

При монтаже водопровода подземного на частном доме часто возникает вопрос, насколько глубокими должны быть коммуникации. Не думайте, что чем глубже вырыта траншея, тем лучше будет функционировать трубопровод. Для обеспечения безаварийной работы водопроводных труб необходимо проводить ремонт с соблюдением всех технологических норм.

Глубина заложения водопровода зависит от многих факторов

Содержание

1 Как рассчитать глубину закладки водопроводных труб
2 Нормативные показатели глубины закапывания водопроводных труб
3 Глубина пластиковых труб
4 Практические советы по прокладке водопроводных труб в грунте

Как рассчитать глубину прокладки водопроводных труб

На глубину прокладки водопроводных труб влияет множество факторов. Основным параметром, определяющим глубину прокладки трубопровода, будет уровень промерзания грунта в самое холодное время года. Это означает, что даже при самых сильных морозах температура жидкости в трубе не должна опускаться ниже 0 градусов. В противном случае вода замерзнет, и естественным образом оттает только к весне. И не получится способствовать таянию замерзшей воды в водопроводной системе, расположенной в толще земли. В жаркое время года трубопровод не должен перегреваться, чтобы не нарушалась его работа.

Итак, можно выделить несколько следующих параметров, влияющих на определение глубины залегания водопроводных труб:

Температурный режим в соответствующем регионе зимой и летом.
Характеристика строения почвы (рыхлая, твердая, глинистая, каменистая).
Наличие растительного покрова на земле.
Температура воды, циркулирующей по водопроводу.
Количество солнечного света (часов в день, дней в году).
Удаленность и наличие грунтовых вод.
Количество осадков в регионе.

Важно! Для обеспечения эффективной и правильной работы всего водопровода учитывается каждый из представленных факторов.

Параметры, необходимые для проведения ремонтных работ, можно определить с помощью современных технологий и методов. Это дает возможность произвести необходимые расчеты и получить точный результат с точностью до десятых долей метра.

Мелкое водоснабжение в некоторых регионах зимой просто перестает функционировать

Нормативные показатели глубины закапывания водопроводных труб

Профессиональные расчеты и замеры становятся необязательными при наличии базы нормативных показателей, актуальных для местности, где будет производиться ремонт. Все стандарты обеспечиваются специальными органами. Особая ценность нормативной базы заключается в том, что все показатели были получены в ходе экспериментальных исследований и многократно проверены на практике. В правилах указано, что глубину прокладки водопроводных труб можно определить, прибавив к фактической глубине промерзания грунта не менее 0,5 метра.

Имея исходную информацию (как правило, это просто расположение региона), можно воспользоваться онлайн-сервисами для расчета глубины закладки водопроводных труб. Специальные таблицы также предусмотрены СНиП.

Полезный совет! Трудности при рытье траншей могут возникнуть, когда структура грунта не позволяет достичь оптимальной глубины. В таких условиях лучшим решением будет рытье траншеи на максимально возможную глубину, но в то же время должна быть некоторая изоляция применяется для защиты труб от низких температур.

Например, на северных территориях к прокладке водопроводных систем в грунте предъявляются особые требования. Глубина промерзания в этом случае может достигать 3-4 метров от поверхности почвы. Соответственно, траншею такой глубины довольно сложно вырыть без применения спецтехники.

В регионах с глубоким промерзанием грунта без изоляции труб

В районах, расположенных в средней полосе, показатели глубины могут варьироваться в зависимости от разновидности состава грунта:

грунт мягкий, рыхлый, в составе грунта преобладает песок — 1,6 м;

рыхлость грунта

средняя, в составе присутствует гравий – 1,7 м;
глинистые, вязкие грунты — 1,3 м;
крупнозернистый, каменистый, твердый грунт — 1,9 м.

Для южных регионов глубину, на которую можно вкапывать трубы, берут меньше, начиная с 1 м. Меньшие ставки не учитываются в связи с возможным механическим повреждением трубопровода при проведении работ на объекте. Толщина грунта защищает водопровод от воздействия внешних нагрузок (пешеходная, транспортная нагрузка), которые могут нарушить целостность системы.

Глубина пластиковых труб

Если требуется прокладка трубопровода глубже уровня промерзания грунта, учитывается, какую трубу использовать для трубопровода и свойства ее материала. Необходимо учитывать предельную степень прочности трубы, способную выдержать давление грунта. Трубы из металла (стальные, чугунные, медные) выдерживают максимальные нагрузки, но из-за дороговизны и сложности монтажа применяются редко. Пластиковые трубы теоретически выдерживают нагрузку до 8 м, но такая глубина закладки не лучшим образом сказывается на продолжительности их эксплуатационного срока.

Для размещения на большой глубине лучше использовать трубы ПНД, они способны выдерживать сильное давление грунта

Глубина закладки водопластиковых труб определяется в зависимости от маркировки изделия. Маркировка указывает на толщину стен, а значит, и на прочность конструкции. Оранжевые полипропиленовые (ПП) трубопроводы, используемые для прокладки канализации, можно закапывать на глубину до 3 м. Полипропиленовые трубы серого цвета имеют меньшую плотность и не способны выдерживать такое давление. Трубы из полиэтилена низкого давления (ПНД) очень гибкие, пластичные, они способны выдерживать давление до 10 атмосфер. Их можно закапывать на любую необходимую глубину без опасности для целостности конструкции. Речь идет о трубах ПНД PN10 диаметром не менее 25 мм), трубы PN6 более низкого качества для подземного водоснабжения не подходят.

Полиэтиленовые трубы можно прокладывать не только для питьевой воды, но и для напорного. Если есть возможность чрезмерно высоких нагрузок на грунт и, соответственно, на трубы, их можно прокладывать в стальных или бетонных чехлах.

Практические советы по прокладке водопровода в земле

Определившись с глубиной, на которую следует закопать водопровод, необходимо также учитывать некоторые особенности монтажа подземных трубопроводов.

Очень важно знать, какой водопровод применяется на той или иной магистрали. Если планируется прокладка водопровода для снабжения участка горячей водой, лучше использовать металлопластиковые или армированные трубы. Несмотря на то, что полипропиленовые конструкции иногда используют даже при монтаже систем отопления, в случае возможной аварии на подземном пути ремонт будет очень сложным и затратным. Полиэтилен низкого давления размягчается от слишком высоких температур, поэтому установка его в качестве трубы горячего водоснабжения – очень опасная затея.

Полезный совет! Теплоизоляция необходима не только для прокладки холодного, но и для горячего водоснабжения. Во-первых, вода не будет терять температуру по пути от источника. Во-вторых, при качественной теплоизоляции есть гарантия от выхода трубы из строя из-за перепада температур.

Трубы для подземного водопровода лучше сваривать, чтобы соединение было неразъемным

Для монтажа подземных сооружений предпочтительнее неразъемные способы соединения. Трубу из ПП и ПНД лучше монтировать методом термической сварки. Это обеспечивает почти монолитную конструкцию, а разъемные соединения не имеют смысла, если они находятся под землей.

Также стоит упомянуть об особенностях монтажа системы водоснабжения в районах с повышенной активностью грунтовых вод. На территории прохождения трасс водопровода, часто затопляемой грунтовыми водами, слой армирующей засыпки не может быть менее 1 м. Помимо этого метода, также используется анкерное крепление для предотвращения всплытия труб под воздействием грунтовых вод. Анкерные крепления могут располагаться на расстоянии не более 4 м друг от друга при ширине крепежных элементов 25 мм.

В процессе подключения водопровода к магистральной магистрали тоже есть несколько интересных моментов. Важно определить оптимальное место для укладки основного крана. Он должен располагаться таким образом, чтобы доступ к нему был всегда открыт. Если было принято решение оставить кран под землей, то особое внимание следует уделить его изоляции.

Кран должен располагаться под прямым углом и как можно ближе к водопроводу. Такая конструкция обеспечит защиту от засорения и загрязнения в толще трубы. В этом случае инородные частицы, всегда присутствующие в потоке нефильтрованной воды, будут легче перемещаться в потоке и не будут оседать на стенках трубопровода. При прямоугольном расположении крана также намного проще осуществлять самоочистку системы. В противном случае очистить водопроводную трубу от мусора своими руками будет сложно.

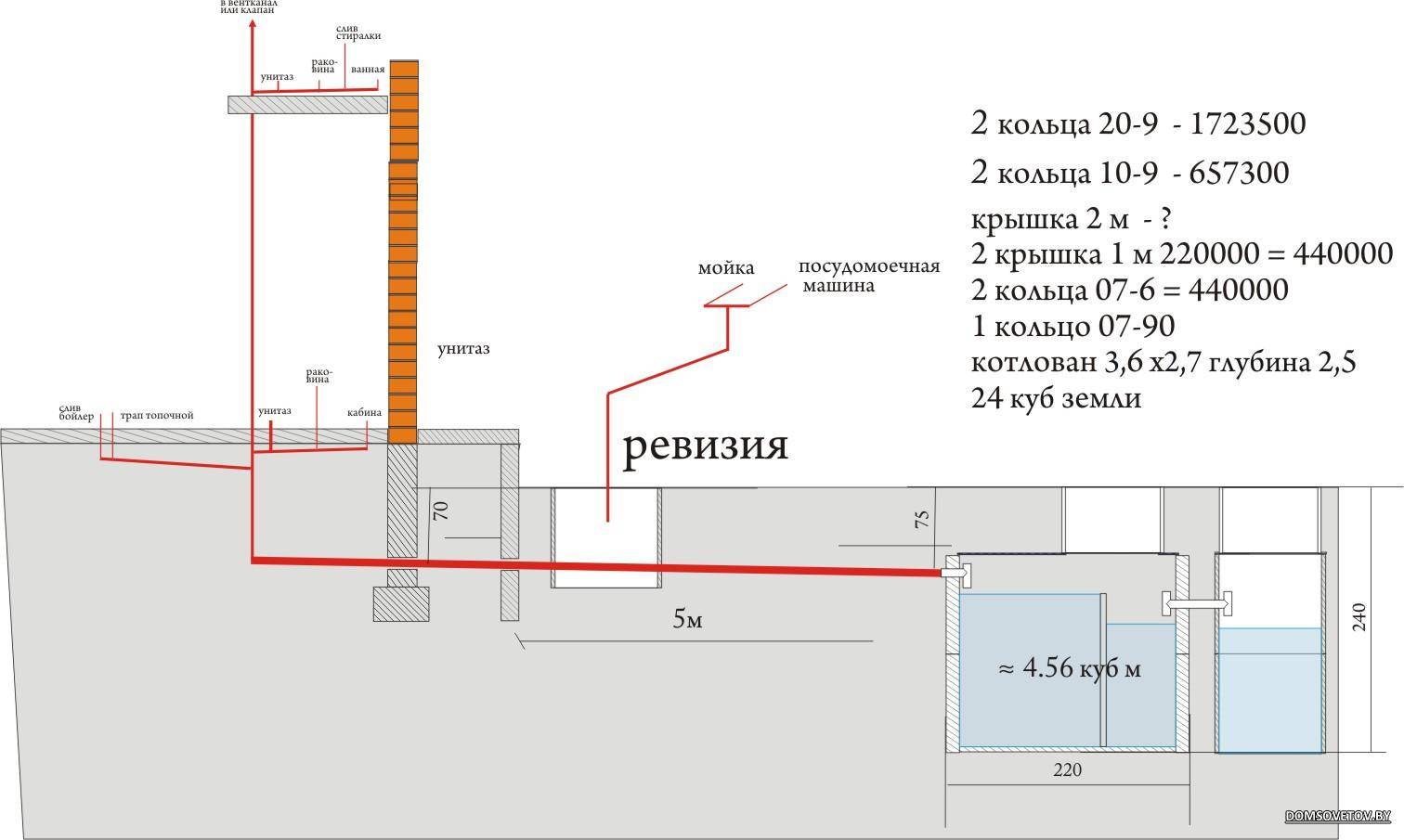

Прокладка подземных труб открытым способом

Те, кто занимается прокладкой подземных труб, задают себе один основной вопрос; какие предметы как над землей, так и под землей будут мешать моей трубе или траншее? Инженер-проектировщик избегает препятствий, насколько это возможно, путем определения местоположения существующих коммуникаций и обследования объектов выше уровня земли, но они не всегда обнаруживаются или учитываются. Помимо фактора препятствия, другой движущей силой установки трубы является то, подается ли устанавливаемая труба под давлением или самотеком.

Напорные трубы, такие как вода и газ, часто могут быть проложены вокруг других подземных препятствий с помощью фитингов во время установки. С другой стороны, системы трубопроводов с гравитационным питанием, такие как санитарная и ливневая канализация, предварительно спроектированы для транспортировки их содержимого по наклонной трубе и связанной с этим силы тяжести, поэтому при возникновении незапланированных препятствий само препятствие необходимо будет удалить. путь предполагаемого курса трубы. Труба имеет наклон, достаточный для того, чтобы вода двигалась с нужной скоростью, не слишком быстро (что может привести к эрозии системы труб и люков/сборников) и не слишком медленно (что может привести к нежелательному застою воды и проблемам с протеканием). Когда препятствием является другая труба, питаемая самотеком, все может стать намного сложнее.

Две другие основные вещи, которые необходимо учитывать при прокладке подземной трубы, особенно при самотечной подаче трубы, это «линия» трубы и «уровень». Термин «линия» относится к конечному месту покоя трубы по горизонтали. Термин «уровень» относится к месту окончательной фиксации трубы с точки зрения «вертикальной» или «перевернутой» отметки трубы.

Перевернутая труба — это точная отметка нижней части внутренней части трубы (также известная как отметка, по которой течет ее содержимое). Для напорных труб качество по-прежнему важно, но для труб с гравитационной подачей качество имеет решающее значение как потому, что оно контролирует уклон, так и надлежащий поток содержимого. Он также должен быть правильным, чтобы соответствовать сборным люкам и водосборникам, которые часто имеют предварительно просверленные отверстия и инвертирующие системы. Венчик трубы на возвышении в верхней части внутренней части трубы. Наконец, пружинная линия труб является центральной линией стороны.

Помимо приведенных выше основ, существует множество других соображений, когда речь идет об оценке и прогнозировании прокладки траншей и прокладки подземных труб. Следующие факторы влияют на простоту установки, земляные работы, производительность, требуемые ресурсы, характеристики/испытания труб, препятствия, восстановление площадки и т. д.:

— Испытания труб (прогиб, давление, инфильтрация, эксфильтрация, бактерии и т. д.)

— Распиловка (при наличии дороги) для чистых кромок тротуара

— Восстановительная очистка (дерн, верхний слой почвы, посев и т. д. для участков, не находящихся под тротуаром) , без опознавательных знаков, Отмеченные и неотмеченные существующие коммуникации могут замедлять и препятствовать прокладке трубопровода Это относится к водопроводу, водоснабжению, канализационным сетям, канализационным сетям, ливневым сетям, ливневым сетям, газопроводам, газовым сетям, кабелю. , питание, оптоволокно, телефон и т. д.)

— Зазоры для воздушных проводов (телефон, кабель, оптоволокно и т. д., достаточно низкие, чтобы заблокировать проход оборудования)

— Боковая погрузка или задняя погрузка Экскаваторное оборудование (для удаления существующего грунта)

— Фронтальный погрузчик Доступ к траншее (для установки

— Управление движением/техническое обслуживание (будет ли укладка труб препятствовать нормальному движению транспорта)

— Тип устанавливаемой трубы (ПВХ SDR35, HDPE, C-900, бетон, сталь и т. д.)

-Тип грунта (Глины и алевриты имеют связную/пластичную природу и с большей вероятностью сохранят свою форму после прохода ковша экскаватора, песчаные грунты более склонны к обрушению, если они не закреплены/подкреплены). «Время стояния — это время, в течение которого стена траншеи без поддержки будет сохранять свою форму, прежде чем обрушится. Факторами, влияющими на время стояния, являются тип почвы, водонасыщение, глубина, погода, а также строительство или транспортная активность вокруг траншеи. Если почвенные условия представляют собой глинистые или илистые почвы, а почва находится в полунасыщенном состоянии, процесс земляных работ относительно прост.

— Остановка потока/байпас (наиболее часто встречается в точках подключения новой к существующей или замены существующей системы, существующий поток трубы должен поддерживаться/обходиться, пока устанавливается новая труба.)

-Обезвоживание ( После проливных дождей, оттепелей, в ложбинах или когда естественный уровень грунтовых вод находится на рабочей отметке или выше, вода в траншеях должна быть удалена/откачана, чтобы рабочие могли работать, а трубы могли быть установлены в соответствии с указаниями инженера)

-Испытания на уплотнение (Необходимо ли присутствие агента полевых испытаний, чтобы убедиться, что уплотнение обратной засыпки над трубой соответствует спецификациям инженеров)

— Временное покрытие (на проезжей части или в зонах движения транспортных средств, которые должны быть вновь открыты перед окончательной операцией по замене траншейного покрытия, необходимо установить временный асфальт, заплату для холодного асфальта, герметик для стружки или аналогичный материал для обеспечения беспрепятственного движения транспортных средств) )

-Разметка дорожного покрытия (разметка) Замена (Если труба прокладывается в проезжей части, обратите внимание на любую маркировку дорожного покрытия, которая потребует замены после выполнения работ по укладке постоянного участка траншеи)

СРЕДНЯЯ ШИРИНА ТРАНШЕИ ДЛЯ ПРОКЛАДКИ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ ОТКРЫТОЙ ВЫРЕЗКОЙ НА ОСНОВЕ ГЛУБИНЫ И ДИАМЕТРА ТРУБ 6-8″

Глубина -1-2 фута – ширина 12-24 дюйма

Глубина -2-4 фута – ширина 24-36 дюймов

-4-6′ Глубина – Ширина 36-48”

-6-10′ Глубина – Ширина 48-54”

-10-14′ Глубина – Ширина 54-60”

-14-17′ Глубина – 60-66 дюймов ширина

-17-22 фута глубина – 66-72 дюйма ширина

Эта информация носит общий характер и может значительно различаться в зависимости от:

— Стандартов и ожиданий компании

— Тип почвы (илистые глины лучше сохраняют форму, а песчаные/гравийные почвы — нет)

— Размер устанавливаемой трубы

— Размер используемой траншеи

Для крупного проекта , типичная бригада для раскопок траншей ливневой канализации будет состоять из 2 рабочих, 2 операторов и мастера. При установке только неглубоких труб или дренажей общий размер бригады часто может быть уменьшен до 3 или 4 человек. Экскаватор предназначен для рытья траншей, а погрузчик для засыпки каменной засыпки в траншею или перемещения отвалов для загрузки на грузовики для вывоза. Для более глубоких траншей для труб, получающих гранулированную засыпку премиум-класса, 8-22 фута или более, может потребоваться дополнительный оператор и экскаватор/обратная лопата, особенно для увеличения объема уплотнения, необходимого при подъемах после земляных работ/укладки труб. В качестве оборудования будет использоваться экскаватор или экскаватор с фронтальным погрузчиком.

Во-первых, труба обычно доставляется на полуприцепе с бортовой платформой, собранная в группы. Связки следует поднимать с грузовика с помощью вилочного погрузчика, крана или экскаватора, достаточно мощного, чтобы поднять вес связок. Если трубы поставляются незакрепленными, их необходимо снимать одну за другой, соблюдая осторожность, чтобы не поцарапать трубу или футеровку. Это часто делается с помощью текстильных строп, натянутых через центр трубы или обернутых вблизи центра тяжести . Трубы должны храниться на ровной поверхности. Идеально оставлять трубы в связках во время разгрузки грузовика, так как их повторное укладывание на землю в разобранном виде может потребовать значительной дополнительной работы со стропами, деревянными блокировками и т. д. Следующим шагом является «растягивание» трубы по краям траншеи. Этот процесс ускоряет установку после начала фактической установки трубы. Если земля, на которой размещены натянутые трубы, неровная, под трубы могут понадобиться деревянные брусья или мешки с песком, чтобы они не двигались.

Ссылки на линии и уклоны достигаются, часто с помощью разметки, предоставленной профессиональным геодезистом. Эти стойки размещаются на определенном расстоянии друг от друга, часто на расстоянии 25–100 футов друг от друга по длине трубы и на заметных элементах (люки, водосборники, клапаны, отводы, тройники и т. д.). Колья часто устанавливаются на осевой линии трубы (временно) с параллельным набором, смещенным на определенное расстояние от осевой линии кольев (обычно +/- 10 футов). Эти разбивки часто включают следующую информацию: идентичность (осевая линия или смещение), расстояние, если оно смещено, отмеченная линия с размером вертикального расстояния до труб, которые предлагается инвертировать. Эти стойки используются в ходе работ с помощью лазерного нивелира и стоек на дне траншеи. Если установка трубы происходит на поверхности тротуара, где установка кольев невозможна или нецелесообразна, вместо этого в тротуар вбивается гвоздь с нанесенной рядом информацией и/или электронной таблицей с необходимой информацией.

Экскаватор или экскаватор начнет копать траншею из начальной точки (и двигаться назад), используя ковш, который наиболее удобен в зависимости от запаса оборудования подрядчика и предполагаемой ширины траншеи. Рабочий покажет глаза, необходимые для определения глубины выемки / ковша до дна траншеи (на основе разметки), и передаст эту точность обратно оператору с помощью словесных и визуальных подсказок.

Поскольку все самотечные трубы и большинство напорных труб поставляются в виде стержней и имеют промежутки между соединениями, необходимость в том, чтобы рабочие внутри траншеи толкали и направляли трубные раструбы и прокладки «домой» к их конечному положению, необходимость входа рабочих траншея есть. Также необходимо будет выполнить проверку высоты дна траншеи и выравнивание/планировку основания трубы. OSHA требует, чтобы все траншеи глубиной 4 фута или глубже имели соответствующие средства входа/выхода, т. е. ступени, пандусы, лестницы и т. д., однако популярность лестниц среди специалистов по безопасности и силовиков снижается. Кроме того, требованием OSHA также стали защитные ограждения, которые некоторые подрядчики предпочитают устанавливать на плиты траншеи в верхней части траншеи.

Грязь, обваливающаяся по бокам траншей, вызывает беспокойство по двум причинам. Во-первых, если подрядчик должен выполнить обратную засыпку материалом премиум-класса, обвалы увеличат объем засыпки премиум-класса, который необходимо вывезти, что увеличит затраты на материалы и транспортировку по проекту, не говоря уже о расходах на погрузку и транспортировку для удаления грунта. дополнительный обваловочный материал. Другая проблема, связанная с обвалами, — это безопасность. Грязь намного тяжелее, чем может показаться неспециалисту. Большой обвал на ничего не подозревающего рабочего может быть смертельным.

Незащищенная траншея

Во время любого процесса рытья траншеи для труб, когда вынутый материал не может храниться на месте, материал обычно вывозится на грузовиках сразу после выемки. Это делает участок намного чище, что более важно в городских и пригородных районах, чем в сельских или ненаселенных районах. Грузовики для вывоза грунта обычно ползут вместе с оператором экскаватора, когда он идет, получая грунт и доставляя его в заранее определенное место для сброса.

Если глубина траншеи составляет 5 футов или более, обычно для укрепления стены траншеи используется траншейная коробка, которая обеспечивает безопасную зону внутри траншеи для работы трубщиков. Траншейный ящик протаскивают или протаскивают через траншею в нужные места с помощью ковша экскаватора и/или цепей/тали. Он засыпается сзади по мере продвижения. Многие траншейные коробки имеют взаимозаменяемые детали, пластины и «распорки», что позволяет настраивать их. Многие подрядчики устанавливают минимальное пространство, необходимое для работы внутри траншеи, что, в свою очередь, определяет необходимую ширину траншеи. Хорошим эмпирическим правилом может быть:

ШИРИНА ТРАНШЕИ = наружный диаметр трубы у раструба + 8″ (рабочее пространство по периметру раструба со стороны 1) + 8″ (рабочее пространство по периметру раструба со стороны 2) + глубина пластины траншейной коробки со стороны 1 + траншейная коробка глубина пластины, сторона 2 + 2″ (перерез/сторона сброса 1) + 2″ (перерез/сторона сброса 2)

Обычно существует 4 основные причины, по которым подкладка требуется для большинства типов труб: для обеспечения постоянной поддержки под изгибом трубы по длине , чтобы увеличить прочность трубы при нагрузке, распределить давление нагрузки от стыка и более равномерно по длине каждой детали и, наконец, обеспечить платформу для выравнивания и выравнивания трубы. Труба чаще всего засыпается и засыпается заполнителем или песком, обычно +/- 6-12″ по периметру трубы. Если общая ширина трубы и окружающего ее основания меньше необходимой ширины траншеи, на дне траншеи обычно вырезается щель или канал для размещения. Над этой прорезью для труб / подстилки находится скамья, которая часто служит местом отдыха для пластин траншейной коробки, на которые они могут опираться.

Подкладка трубы

Труба чаще всего укладывается раструбным концом в направлении течения содержимого трубы. Это позволяет немного легче протолкнуть трубу домой. Если трубы не могут быть соединены ручным управлением, гладкий конец укладываемой трубы можно осторожно проталкивать (с защитным барьером между ними) экскаватором до тех пор, пока трубы не будут соединены должным образом. Самотечную трубу обычно прокладывают от выхода (более глубокого конца) и укладывают выше по течению; ака в гору. Это позволяет лучше решать проблемы дренажа во время дождей или проблем с грунтовыми водами. Если на дне траншеи имеется влажное или непригодное земляное полотно, может потребоваться подрезка грунта и замена его инженерной насыпью.

Большинство типов труб имеют какие-либо метки на концах раструба, показывающие монтажнику, когда соединение запрессовано. Для многих типов труб характерна система прокладок того или иного типа, обладающая различным сопротивлением инфильтрации/экфильтрации. После того, как труба установлена в соответствии с надлежащей линией, уклоном и соединением, в траншею помещается оставшаяся часть подстилки, а затем материал для обратной засыпки.

Обратная засыпка траншей для труб предполагает использование либо грунта траншеи, либо специального материала для обратной засыпки для заполнения траншеи от верхней части трубы до желаемого уровня выше. Существует 2 основных типа условий обратной засыпки. Первый тип предназначен для областей, не находящихся под тротуаром или строительной конструкцией или рядом с ними. Этот тип обратной засыпки траншеи обычно может быть заполнен выкопанным грунтом или другими типами грунта, которые принимаются владельцем проекта или инженером. Второй тип обратной засыпки траншеи выполняется с использованием обратной засыпки «премиум», чтобы обеспечить достаточно стабильный продукт, учитывая близость к движению транспортных средств или строительным конструкциям. Засыпка премиум-класса относится к песку, крупнозернистому заполнителю, мелкозернистому заполнителю или их смеси.

Независимо от используемого материала для обратной засыпки, правильный способ обратной засыпки траншеи состоит в том, чтобы делать это слоями материала, обычно толщиной от 4 до 12 дюймов, и поливать/уплотнять каждый слой до его максимальной плотности в сухом состоянии перед укладкой. следующего. Этот процесс помогает предотвратить оседание траншеи над трубой с течением времени из-за нагрузки, эрозии или других факторов. Эта цель «сухой плотности» обнаруживается с помощью лабораторных испытаний, называемых «тестом проктора», который анализирует, сколько влаги может иметь конкретный состав почвы, чтобы уплотнить его до максимально плотного состояния с наименьшим количеством воздушных пустот.

Уплотнение траншеи под трубы Hopack

Существует несколько различных способов уплотнения материала обратной засыпки траншеи. Наиболее часто используемым оборудованием является гидравлическая трамбовка (или «Ho-Pac») на конце стрелы экскаватора или экскаватора. Некоторые из этих навесных приспособлений в настоящее время имеют опцию «быстрого подключения», когда Ho-Pac может быть прикреплен к стреле без необходимости для оператора даже покидать машину. Для других труднодоступных и небольших площадей можно использовать газовые виброплиты или ручные виброплиты. Когда над трубой будет уплотнено достаточное количество материала для ее надежной защиты, можно даже использовать небольшие вибрационные или статические катки.

Учреждения округа и штата стали более внимательно относиться к операциям по обратной засыпке траншей, поскольку прерывистые проблемы «урегулирования» могут стать спорными и дорогостоящими операциями по устранению, особенно если они возникают спустя долгое время после первоначального завершения проекта. Независимо от используемого оборудования, инженер или инспектор, как правило, хотят быть уверенными в том, что подъемники для обратной засыпки траншеи были достаточно уплотнены, за счет того, что профессиональное испытательное агентство время от времени проводит испытания с помощью «ядерного» датчика на подъемниках, чтобы гарантировать 9Достигается 0-100% максимального уплотнения. Испытания на уплотнение дают отчеты об испытаниях, но также являются своего рода процедурой контроля качества, используемой для того, чтобы указать подрядчику, какие места могут потребовать большего внимания к уплотнению.

Траншея для отстойной трубы

Текучая или «засыпка с контролируемой плотностью» часто разрешена и используется для обратной засыпки определенных траншей, и может даже потребоваться в некоторых областях, когда инженер особенно заинтересован в усадке. Flowable fill представляет собой цементный материал с более высоким водоцементным отношением, чем у бетона, и, как правило, является «самовыравнивающимся», что означает, что он по существу укладывается сам.

При обратной засыпке и уплотнении траншей для труб необходимо учитывать прочность трубы, установленной ниже. Для менее жестких широко используемых труб, таких как трубы из ПВХ SDR35, гофрированные трубы из ПЭВП и т. д., операции обратной засыпки и уплотнения должны выполняться с большей осторожностью, поскольку повреждение трубы под ней может произойти быстро и может остаться незамеченным. Для более жестких широко используемых труб, таких как трубы из ковкого чугуна, бетонные трубы и т. д., следует соблюдать осторожность во время установки, но труба обычно может выдерживать большее давление сверху.

Также следует соблюдать осторожность при обратной засыпке и уплотнении траншей для труб, чтобы гарантировать, что стены траншеи не обрушатся. Бригада по прокладке траншей обычно укладывает столько труб, сколько они могут засыпать в тот же день, чтобы не оставлять траншеи открытыми. на ночь или на более длительный срок. При обратной засыпке траншей вокруг новых и существующих сооружений обычно утрамбовывают вручную или компактной виброплитой, чтобы избежать повреждений.
