Гнутый профиль

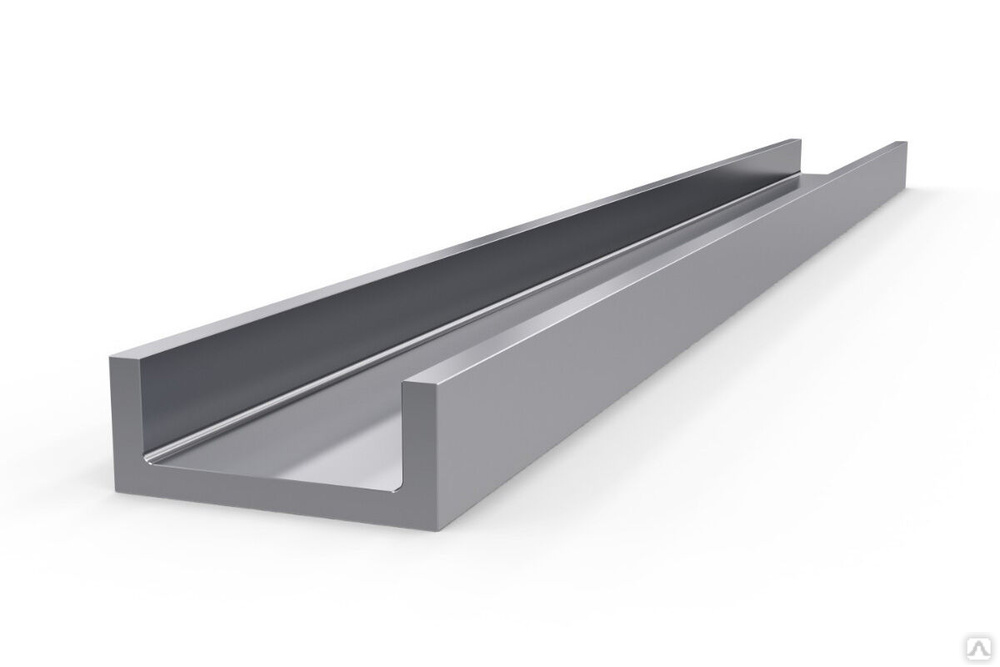

Швеллер стальной гнутый равнополочный

* (не ГОСТ**).



, где

a – высота стенки швеллера,

b – ширина полки швеллера,

δ – толщина швеллера,

R – внутренний радиус кривизны швеллера.



Таблица 1













δ, мм

а, мм

b max, мм

b min, мм

Rmin, мм

2

от 33

(а -10)

23

5

3

от 35

(а -12)

23

5

4

от 43

(а -13)

30

7

5

от 50

(а -19)

31

7

6

от 80

(а -35)

45

10

7

от 83

(а -37)

46

10

8

от 100

(а -40)

60

14

9

от 108

(а -40)

68

15

10

от 110

(а -42)

68

15

11

от 118

(а -42)

76

17

12

от 120

(а -44)

76

17



* — В сводной таблице представлены параметры гнутого равнополочного швеллера, изготовление которого возможно с использованием инструмента, установленного на профилегибочных прессах-тандемах предприятия ОАО ЭСК на 14. 11.2014.

** — Изготовление равнополочного и неравнополочного швеллеров по ГОСТ ( ГОСТ 8278-83 и ГОСТ 8281-80) на существующем оборудовании предприятия ОАО  ЭСК в целом не возможно, т.к. нет возможности выдержать заявленные в ГОСТах радиусы кривизны  ( швеллер по ГОСТ изготавливается на профилегибочных прокатных станах, что является абсолютно другой технологией).





Уголок стальной гнутый.





, где

а – ширина полки уголка,

δ – толщина уголка,

R – внутренний радиус кривизны уголка.



Таблица 2













δ, мм

а, мм

Rmin, мм

2

от 24

5

3

от 24

5

4

от 32

7

5

от 32

7

6

от 48

10

7

от 49

10

8

от 64

14

9

от 72

15

10

от 73

15

11

от 81

17

12

от 82

17







Швеллер стальной гнутый неравнополочный

* (не ГОСТ**).





, где

a – высота стенки швеллера,

b1 – ширина меньшей полки швеллера,

b2 – ширина большей полки швеллера,

δ – толщина швеллера,

R – внутренний радиус кривизны швеллера.



Таблица 3













δ, мм

а, мм

b1 max, мм

b1 min, мм

b2 min, мм

Rmin, мм

2

от 33

(а -10)

23

Ограничена размерами развертки швеллера, но не более ~1000 мм.

5

3

от 35

(а -12)

23

5

4

от 43

(а -13)

30

7

5

от 50

(а -19)

31

7

6

от 80

(а -35)

45

10

7

от 83

(а -37)

46

10

8

от 100

(а -40)

60

14

9

от 108

(а -40)

68

15

10

от 110

(а -42)

68

15

11

от 118

(а -42)

76

17

12

от 120

(а -44)

76

17





* — В сводной таблице представлены параметры гнутого неравнополочного швеллера, изготовление которого возможно с использованием инструмента, установленного на профилегибочных прессах-тандемах предприятия ОАО ЭСК на 14. 11.2014.

** — Изготовление равнополочного и неравнополочного швеллеров по ГОСТ ( ГОСТ 8278-83 и ГОСТ 8281-80) на существующем оборудовании предприятия ОАО  ЭСК в целом не возможно, т.к. нет возможности выдержать заявленные в ГОСТах радиусы кривизны  ( швеллер по ГОСТ изготавливается на профилегибочных прокатных станах, что является абсолютно другой технологией).

Какой швеллер выбрать – гнутый или горячекатаный? — Металлопрокат и стройматериалы в ассортименте

Вы можете оставить замечания по работе наших сотрудников и филиалов здесь

Купить швеллер в Хабаровске может понадобиться для выполнения ряда строительных задач, среди которых установка огромных колонн стержневой конструкции, возведение мостов, оснастка крыш и перекрытий и других.

Изготавливается швеллер по ГОСТ и представляет собой металлическое изделие, имеющее П-образный профиль. Его размеры могут быть разными – они определяются справочными величинами, указанными в стандарте. Производят данный элемент двумя способами – горячим прокатом и гибкой.

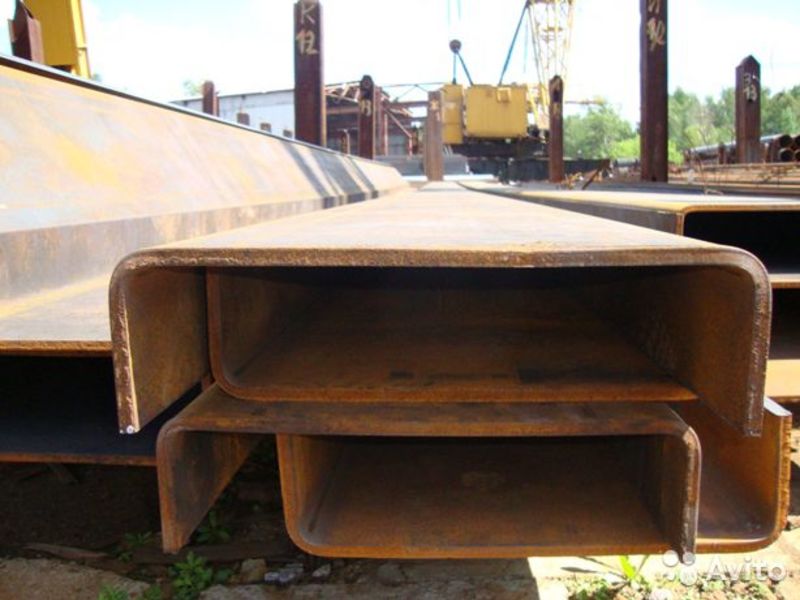

Горячекатаный швеллер

Стальной швеллер, произведённый способом горячего проката, придаёт возводимым строительным конструкциям особую прочность и надёжность. Благодаря П-образному расположению граней изделия способны выдержать очень большую нагрузку и не поддаться деформациям, когда прилагается боковое или осевое усилие. Данный металлопрокат в Хабаровске – первоочередный выбор в мостостроении и при возведении многоэтажных зданий.

Горячекатаные швеллеры бывают трёх размерных групп – А, Б и В. Первые две – это изделия высшей категории качества. Что же касается расположения полочек, то оно бывает двух видов:

  • Параллельно друг другу и перпендикулярно оси.

  • С уклоном, который составляет от 4 до 10°. Такие швеллеры обладают большим сопротивлением к нагрузке, чем с параллельными гранями, поэтому чаще всего применяются при производстве мощных конструкций.

Помимо обычных швеллеров, выпускаются ещё и облегчённые, экономичные модели, а также специального назначения – для автомобиле- и вагоностроения с высоким классом прочности. Стандартные параметры изделия такие:

  • высота – 50-400 мм;

  • ширина полки – 32-115 мм;

  • длина – 4-12 м.

При необходимости по специальному заказу клиента стальной швеллер в Хабаровске горячего проката может быть изготовлен любых размеров и класса прочности.

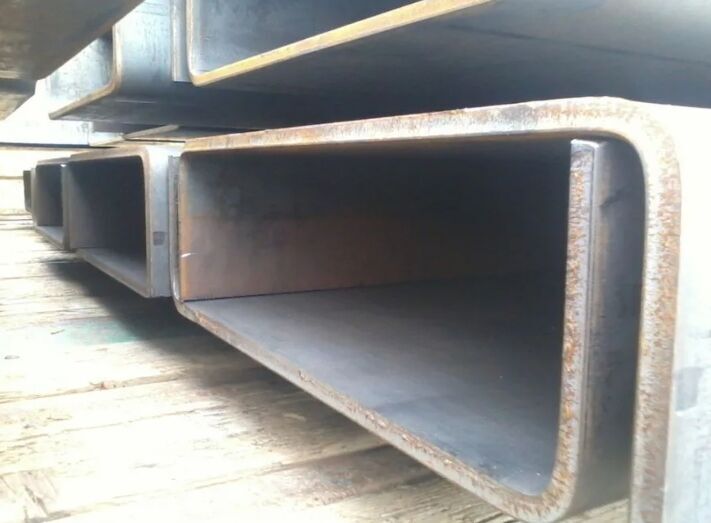

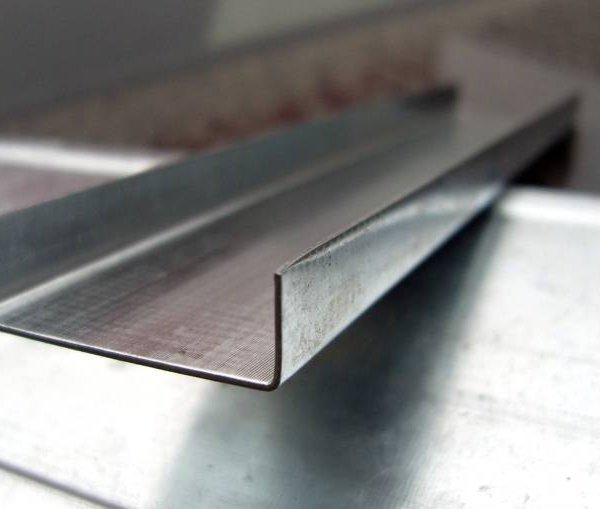

Гнутый швеллер

Данный металлопрокат изготавливается на профилегибочном станке из разных видов стали – обыкновенной листовой, конструкционной, низколегированной. Размеры определяются по ГОСТ. Продукция выпускается равнополочной и неравнополочной. Отличить гнутый швеллер от его горячекатаного аналога несложно. Существует несколько характерных различий:

  • скруглённые наружные углы;

  • отсутствие необходимости исправления дефектов производства и снятия фасок;

  • лёгкий вес;

  • низкая стоимость.

Гнутый швеллер, в отличие от горячекатаного, не выдерживает больших несущих нагрузок, поэтому его не применяют в сложных инженерных сооружениях. Изделие отлично подходит для ряда других задач:

  • при создании стальных каркасов в роли дополнительных конструкционных элементов, усиливающих прочность;

  • для снижения нагрузки на фундамент;

  • при возведении перегородок в жилых зданиях и торгово-офисных центрах;

  • для изготовления рам автотехники.

Купить металлопрокат в Хабаровске, цены на который вас непременно устроят, вы можете уже сейчас, обратившись в нашу компанию «Металлоптторг». У нас всегда широкий ассортимент и приятные условия сотрудничества. Позвоните или оставьте заявку онлайн.

Светодиодный станок для гибки букв с алюминиевым профилем

Станок для гибки букв с алюминиевым профилем со светодиодами

Описание продукта

Станок для гибки букв с каналом BWZ-B1 предназначен для изготовления трехмерных алюминиевых вывесок. Он полностью автоматический, обладает высокой точностью, высокой скоростью работы и отличается высокой стабильностью и долговечностью. BWZ-B1 может идеально выполнять надрезы и гибку на различных видах алюминиевых материалов (плоская алюминиевая катушка, алюминиевая катушка со складной кромкой, алюминиевый канал и т. Д.). который широко используется в рекламной индустрии.


—  Все обрабатываемые детали должны быть обработаны твердым хромированием, которое является износостойким и устойчивым к коррозии,  особенно подходит для прибрежных районов.

— В двигателе и приводе используется трансформатор с цифровым устройством отображения напряжения для замены мощности переключения, контроля ситуации с напряжением и напоминания клиентам о необходимости выполнения соответствующих действий при нестабильном напряжении.



—  Программное обеспечение имеет замкнутую систему управления длиной, отклонение длины ≤0,1 мм. Между тем независимая система программного обеспечения для разработки, которая может быть обновлена ​​​​в соответствии с потребностями клиента и более проста в использовании.



— Диаметр подающего ролика 36 мм и установка энкодера обеспечивают точность и скорость подачи.

 – В системе резки алюминия используется направляющая PDF 20 мм, нож 75 мм, что гарантирует плавную резку с высокой скоростью вращения и малым углом резания.



— Режим резки с использованием управления подъемом двигателя, более стабильный, менее повреждающий материал и низкий уровень шума

— Конструкция с четырьмя колоннами может обеспечить высокую устойчивость системы резки.

—  Автоматическая регулировка глубины прорези, конфигурацией можно управлять с помощью программного обеспечения



—  Станок, спроектированный с устройством для плоской дуги с двойным медным валом, малым биением в радианах и экструзионным формованием в большом радиане, высокой скоростью обработки без повреждения материала, может закончить письмо 80-100 квадратных метров ежедневно.



Параметры продукта

Профиль компании

Shandong Yuantong Century Intelligent Technology Co., Ltd была основана в 1996, в основном занимается производством и продажей станков с ЧПУ и оборудования для рекламных вывесок, основной продукцией является оборудование с ЧПУ (фрезерный станок с ЧПУ, лазерный станок, станок для гибки букв, станок с ЧПУ для высечки, станок для плазменной резки, штамповочный станок), формовочное оборудование ( Вакуум-формовочная машина, пресс-формовочная машина, многофункциональная пресс-вакуум-формовочная машина, машина для гибки акрила) и машина для изготовления металлических вывесок (машина для травления металла). Между тем, наш фрезерный станок с ЧПУ и лазерный станок также широко используются в производстве мебели и обработке камня. , ремесленное производство и вышивка одежды. Наша компания придерживается философии корпорации «развитие и инновации». В то время как наши продукты широко используются и одобрены пользователями. Сохраняйте технические инновации и разработку новых продуктов. получили сертификат CE, соответствующий европейским стандартам. И в отечественном мы получили единицу удовлетворенности потребителей в течение многих лет. Наши сотрудники всегда упорно придерживаются концепции «продажи — это обслуживание». Объем продаж по всему Китаю, также экспортируется в США, Европу, Южную Америку, Россию, Юго-Восточную Азию.


Сертификаты



Применение



Послепродажное обслуживание

— Гарантия два года, основные части машины (за исключением расходных материалов) должны быть заменены бесплатно в течение гарантийного периода, если возникают проблемы.

— Бесплатное пожизненное обслуживание. Бесплатное обучение на нашем заводе.

— Мы предоставим расходные материалы по агентским ценам, когда вам потребуется замена.

— Англоговорящий инженер 18 часов онлайн-сервиса каждый день, бесплатная техническая поддержка.

— Машина была отрегулирована перед поставкой, руководство и соответствующее видео будут с машиной.

Упаковка и транспортировка

1. После завершения производства машин заводские инспекторы проверяют и помещают оборудование на хранение. Перед поставкой оборудования инженер по послепродажному обслуживанию должен провести вторичную проверку и убедиться, что качество машины соответствует требованиям заказчика

2. Очистите все оборудование , защитите детали, которые нуждаются в смазке, и снова проверьте соответствующие детали.

3.  Кромка пакета для предотвращения столкновений : Все части машины покрыты некоторыми мягкими материалами.
Упаковочная машина для цельной пленки: избегайте любых повреждений, которые могут возникнуть во время доставки. Затем мы плотно закроем пластиковую упаковку, чтобы убедиться, что мягкий материал не поврежден, а также избегаем воды и ржавчины.

4.  Деревянный ящик для фумигации : Наш деревянный ящик фумигирован, не нужно проверять древесину, что экономит время и деньги на транспортировку.

Часто задаваемые вопросы

1. Что такое станок для гибки швеллерных букв?

Представление машины: в основном производит металлические объемные буквы и лайтбоксы

2. Как выбрать подходящую машину для гибки букв?

1) В соответствии с местными потребностями, какие буквы более популярны, буквы из алюминиевого сплава или из нержавеющей стали.

2) Если бюджет меньше 5000$, то можно выбрать станок для гибки алюминиевых букв

Более 5000$ рассмотрите многофункциональный станок

3. Каковы функции станка для гибки букв?

Автоматическая подача, прорезание пазов и гибка, высокая точность и экономия трудозатрат

4 . Каковы функции станка для гибки букв?

Вместе с машиной имеется подробное руководство по установке и эксплуатации на английском языке и видео. Между тем, прежде чем вы получите эту машину, наш сервисный инженер свяжется с вами заранее, по всем вопросам вы можете обращаться к ним в любое время.

5. Какой тип доставки и время изготовления?

Мы предлагаем EXW, FOB, CIF, DDU и DDP, которые вы можете выбрать по своему усмотрению.

Когда вы платите за депозит, мы организуем производство, доставка которого занимает около 7-15 дней.
