Фрезы концевые удлиненные с коническим хвостовиком, оснащенные винтовыми твердосплавными пластинами ГОСТ 20538-75 | Гамма-Про

ГОСТ 20538-75 Фрезы концевые удлиненные диаметром от 20 до 50 мм с коническим хвостовиком, оснащенные винтовыми твердосплавными пластинами.

Конструкция и размеры

Текст ГОСТ 20538-75 Фрезы концевые удлиненные диаметром от 20 до 50 мм с коническим хвостовиком, оснащенные винтовыми твердосплавными пластинами. Конструкция и размеры

ГОСТ 20538-75*

Группа Г23

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ КОНЦЕВЫЕ УДЛИНЕННЫЕ ДИАМЕТРОМ ОТ 20 ДО 50 мм С КОНИЧЕСКИМ ХВОСТОВИКОМ, ОСНАЩЕННЫЕ ВИНТОВЫМИ ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Конструкция и размеры

Elongated taper shank end mills of 20-50 mm diameter with spiral carbide blades.
Construction and dimensions

ОКП 39 1853

Дата введения 1977-01-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1975 г. N 512 срок введения установлен 01.01.77

ВЗАМЕН MH 4166-62 и ГОСТ 8720-69 в части типа 2 исполнения 2

* ПЕРЕИЗДАНИЕ (январь 1995 г.) с Изменениями N 1, 2, утвержденными в январе 1980 г. и в декабре 1986 г. (ИУС 3-80, ИУС 4-87)

1. Настоящий стандарт распространяется на концевые фрезы, оснащенные винтовыми твердосплавными пластинами, предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.

(Измененная редакция, Изм. N 1).

В стандарте учтены рекомендации СЭВ по стандартизации РС 1319-68.

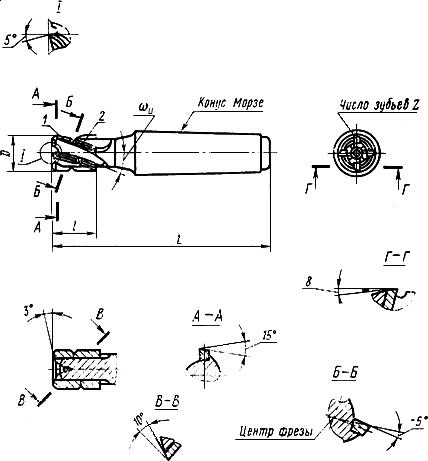

2. Конструкция и размеры фрез должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

_______________

* На территории Российской Федерации документ не действует. Действует ГОСТ 25414-90. — .

Пример условного обозначения фрезы диаметром =20 мм:

Фреза 2223-0551 ГОСТ 20538-75

(Измененная редакция, Изм. N 2).

3. Конструктивные элементы фрез указаны в приложении.

4. Геометрические параметры фрез — по ГОСТ 20536-75*.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ Р 53413-2009. — .

5. Технические условия — по ГОСТ 20539-75.

ПРИЛОЖЕНИЕ

Рекомендуемое

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ФРЕЗ

Конструктивные элементы фрез должны соответствовать указанным на чертеже и в таблице.

_____________

* Размер для справки.

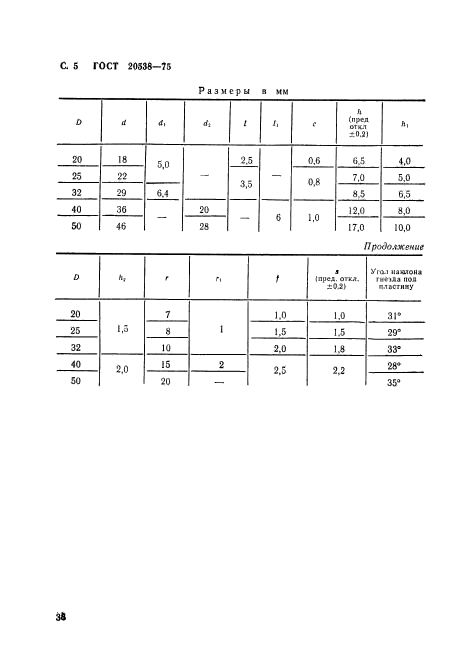

Размеры в мм

Продолжение

Электронный текст документа

и сверен по:

Фрезы концевые, оснащенные
твердосплавными коронками
и винтовыми пластинами.
ГОСТ 20533-75-ГОСТ 20539-75: Сб. ГОСТов. —
М.: Издательство стандартов, 1995
