Гост медная катанка: ГОСТ 53803-2010 | Катанка медная для электротехнических целей

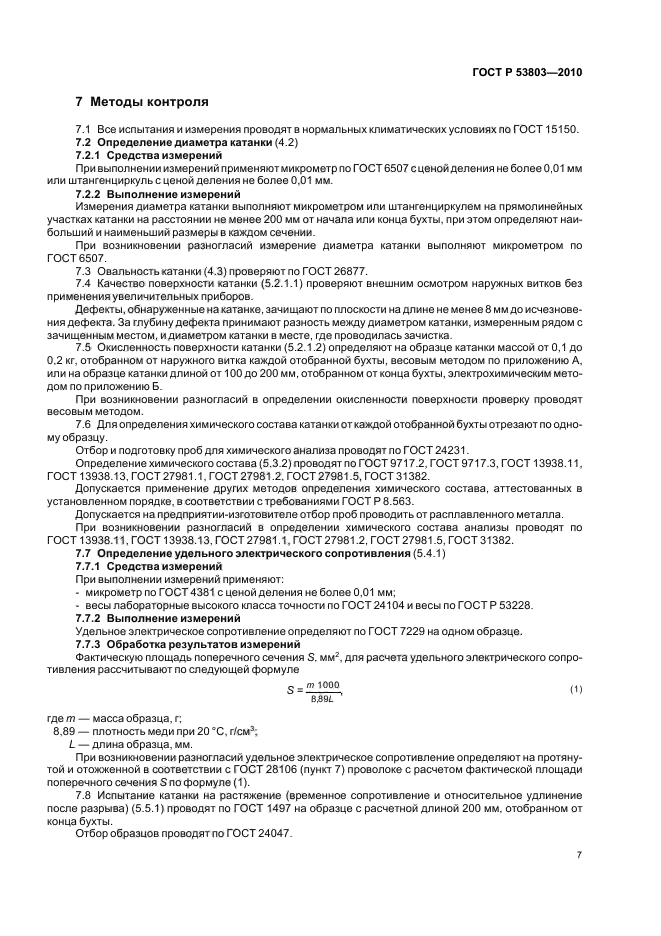

ГОСТ на медную катанку 53803-2010

Благодаря высоким показателям тепло- и электропроводности в сочетании с прочностью и пластичностью, медь нашла широкое применение в различных сферах производства, связанных с электроэнергией. Катаная проволока из меди – главное сырьё для производства кабельно-проводниковой продукции различного назначения.

Классификация катанки

ГОСТ на медную катанку 53803-2010 разработан ОАО «ВНИИКП» и введён в действие 06.07.2010 г. Приказом Федерального агентства по техническому регулированию и метрологии №131-ст. Документ полностью соответствует требованиям международных стандартов DIN, ASTM, BS. Он распространяется на катаную проволоку, предназначенную для изготовления различных видов продукции:

• проволоки;
• контактного провода;
• шин, и прочих изделий электротехнического назначения.

Номенклатура катаной медной проволоки:

1. КМ – обычного качества (медь марки М001).
2. КМб – бескислородная (медь марок М001б, М0б).
3. КМор – непрерывнолитая, из медного лома и рафинированных отходов (медь марки М1ор).

Каждая из вышеназванных марок подразделяется на классы – А, В и С.

Номинальный диаметр проволоки варьируется от 8 до 23 мм. Отклонения предусмотрены для двух групп типоразмеров: 8-14 мм – ±0,4; 16-23 мм – ±0,6.

Готовая катаная медная проволока должна выдерживать определённое количество деформирующих изгибов (скручиваний):

Стандартом оговариваются предельные доли элементов в химическом составе, %:

• Fe, O – 0,001-0,004;
• Ag – 0,0025;
• Pb – 0,0005-0,003;
• Te, Se – 0,0002;
• Bi – 0,0002-0,001;
• As – 0,0005-0,002;
• S – 0,0015-0,003;
• Sb – 0,0004-0,002.

Вычитанием суммарного содержания примесей (кроме Ag) определяется доля меди и серебра в составе меди марок М001 и М001б. Содержание меди в других марках: М0 – не менее 99,93 %, М0б – не менее 99,97 %, М1ор – не менее 99,91 %. Содержание никеля, кобальта, кадмия, марганца, цинка в катаной медной проволоке стандартом не нормировано.

Производство и преимущества

Медная широко применяется в различных сферах производственного и бытового назначения – электротехнике, машиностроении, телекоммуникационных технологиях, судостроении, авиационной промышленности. Основной метод производства – волочение и обжим медных катодов на прокатных станах. Специальный сматывающий механизм предназначен для сборки проволоки в кольца непосредственно после придания необходимой формы и диаметра, перед направлением на участок охлаждения.

Второй, более распространённый способ изготовления катанки, – непрерывное литьё. На станах НЛП производится свыше 60 % промышленных объёмов проволоки диаметром 6-10 мм для коллекторов, кабелей, силовых линий. Высокотехнологичное оборудование позволяет получать прочную, пластичную катанку с минимальным температурным сопротивлением и постоянными механическими свойствами.

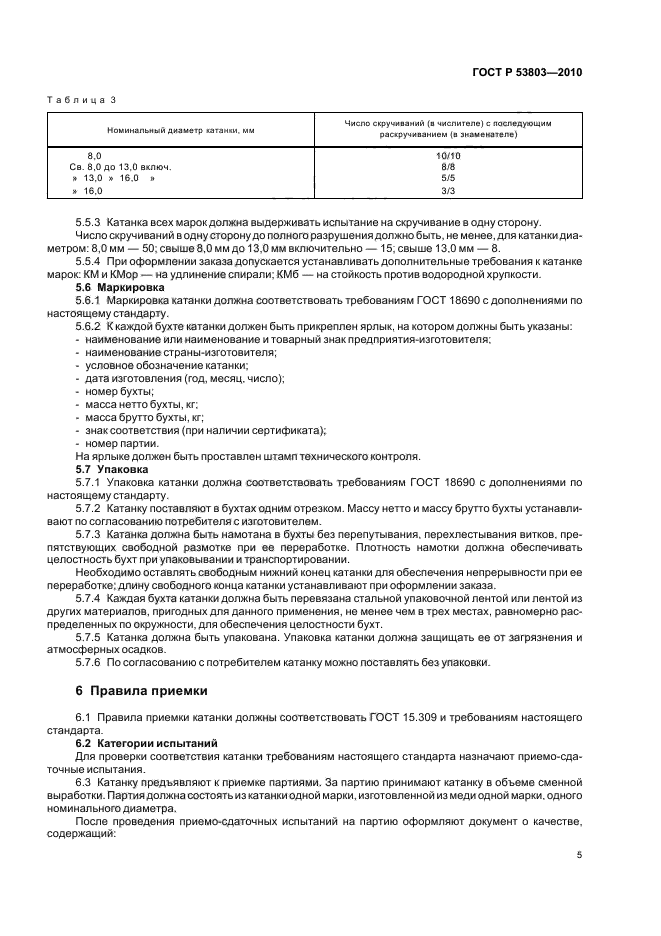

Медная катанка по ГОСТу Р 53803-2010 одним отрезком пакуется в бухты. Масса, геометрические параметры упаковки и длина свободного конца катанки – предмет согласования между поставщиком и потребителем. Требования к качеству намотки:

• отсутствие перехлёстов и перепутываний, которые могут препятствовать свободной размотке;
• плотность намотки, достаточная для обеспечения целостности бухты при транспортировке.

Катаная медная проволока, которую предлагает купить компания «Новые Технологии Цветной Металлургии», полностью соответствует требованиям ГОСТ Р 53803-2010 по качеству изготовления, испытаниям, маркировке. упаковке. Мы готовы рассмотреть и учесть пожелания клиентов по размерам и весу бухт. Медная катанка от НТЦМ – отличное приобретение для нужд производственного и бытового назначения.

← Назад к списку новостей

Оставить заявку

Наша продукция

Шина
из меди

Медная
лента

Медная
проволока

Полоса
из меди

Наши сертификаты

Катанка медная КМб 10 мм М0б ГОСТ Р 53803-2010 электротехническая (id 76096657)

Купить катанку медную КМб 10 мм М0б ГОСТ Р 53803-2010 электротехническую  с доставкой в любую точку Республики Казахстан и стран СНГ от KazMetIndustry

Медная катанка

Полуфабрикат, изделие в виде тонкого прутка. Производство медной катанки происходит путем литья и волочения.

Катанка служит сырьем для изготовления медной проволоки, контактных проводов и прочих электротехнических изделий.

Марки медной катанки

Катанка из меди бывает нескольких марок:

КМ

Катанка медная.

КМб

Катанка медная бескислородная.

КМор

Катанка медная, полученная методом непрерывного литья и прокатки из рафинированных отходов и лома меди.

Свойства катанки медной

Пластичность при высокой прочности.

Устойчивость к коррозии.

Долгий срок службы.

Низкое электросопротивление.

Марки меди поставляемых катанок

М0б, М1ор

  Данное объявление несёт исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 447 Гражданского кодекса Республики Казахстан.

Поставка металлопроката по Республике Казахстан

Компания KazMetIndustry поставляет медный прокат с 2018 года. Мы зарекомендовали себя как стабильного поставщика металлоизделий для государственных предприятий и коммерческих организаций.

ЭЛЕКТРОННАЯ СИСТЕМА

Электронная система отслеживания наличия металла

11 СКЛАДОВ

11 складских комплексов по всему Казахстану

РАЗВИТАЯ ЛОГИСТИКА

Собственный автопарк и партнёрский программы с ТК

Всё это позволяет нам быстро формировать заказ и доставлять металл в любую область страны

Весь реализуемый металлопрокат сопровождается сертификатами качества. Документация прилагается к металлу и передаётся заказчику в момент получения товара. Если вам необходимо получить документы, подтверждающие качество металлоизделия, его физические свойства и химический состав, обратитесь к персональному менеджеру.

Для наших постоянных клиентов мы оказываем услуги металлообработки по специальным ценам. Если вам необходимо заказать дополнительные услуги, персональный менеджер предоставит существенную скидку.

Как заказать катанку медную в KazMetIndustry?

Мы рады нашим клиентам, и с удовольствием встретим вас в нашем офисе в Алматы, смотрите карту проезда в разделе Контакты.

Подписывайтесь на наши паблики в социальных сетях, чтобы всегда быть в курсе акций и спецпредложений.

Призрачная медь — MEL Chemistry

Реагенты

• Медная проволока

• Перекись водорода 3–5%

• Карбонат натрия

• Люминол

Безопасность

• Наденьте защитные перчатки и очки.
• Проведите все эксперименты на лотке.

Общие правила безопасности

• Не допускайте попадания химических веществ в глаза или рот.
• Держите маленьких детей, животных и тех, кто не носит защитные очки, подальше от экспериментальной зоны.
• Храните этот экспериментальный набор в недоступном для детей младше 12 лет месте.
• Очистите все оборудование после использования.
• Убедитесь, что все контейнеры полностью закрыты и правильно хранятся после использования.
• Убедитесь, что все пустые контейнеры утилизированы надлежащим образом.
• Не используйте оборудование, которое не входит в комплект поставки или не рекомендовано в инструкции по эксплуатации.
• Не заменяйте продукты питания в оригинальной упаковке. Утилизируйте немедленно.

Общая информация по оказанию первой помощи

• При попадании в глаза: Промыть глаза большим количеством воды, при необходимости держать глаза открытыми. Немедленно обратитесь за медицинской помощью.
• При проглатывании: прополоскать рот водой, выпить немного пресной воды. Не вызывает рвоту. Немедленно обратитесь за медицинской помощью.
• При вдыхании: Вынести пострадавшего на свежий воздух.
• При попадании на кожу и при ожогах: промыть пораженный участок большим количеством воды не менее 10 минут.
• В случае сомнений немедленно обратитесь к врачу. Возьмите с собой химикат и его контейнер.
• В случае травмы всегда обращайтесь за медицинской помощью.

Консультации для присматривающих за взрослыми

• Неправильное использование химикатов может привести к травмам и ущербу для здоровья. Проводите только те опыты, которые указаны в инструкции.
• Этот экспериментальный набор предназначен для использования только детьми старше 12 лет.
• Поскольку способности детей сильно различаются даже в пределах возрастных групп, наблюдающие взрослые должны проявлять осторожность в отношении того, какие эксперименты подходят и безопасны для них. Инструкции должны позволять наблюдателям оценивать любой эксперимент, чтобы установить его пригодность для конкретного ребенка.
• Перед началом экспериментов надзирающий взрослый должен обсудить предупреждения и информацию о безопасности с ребенком или детьми. Особое внимание следует уделять безопасному обращению с кислотами, щелочами и горючими жидкостями.
• Территория, окружающая эксперимент, должна быть свободна от каких-либо препятствий и вдали от места хранения продуктов питания. Она должна быть хорошо освещена и проветрена, а также находиться рядом с водопроводом. Должен быть обеспечен прочный стол с термостойкой столешницей.
• Вещества в одноразовой упаковке должны быть израсходованы (полностью) в течение одного эксперимента, т.е. после вскрытия упаковки.

Часто задаваемые вопросы и устранение неполадок

Медный провод не светится. Что я должен делать?

Сначала попробуйте немного подождать. Свечение проволоки не слишком яркое — возможно, ваши глаза еще не приспособились к темноте. Кстати, может, вокруг вас слишком светло? Помните, что чем темнее окружающая среда, тем эффектнее эксперимент!

Во-вторых, попробуйте снова окунуть проволоку в раствор и немного потереть ею дно стакана. Скорее всего, это поможет.

В-третьих, возможно, оксидная пленка недостаточно плотно покрывает провод. Отожгите проволоку на газовой горелке или турбо зажигалке. Медь реагирует с кислородом и образует оксид меди (CuO), необходимый для протекания реакции.

Наконец, в стакан можно добавить еще 5–10 капель раствора люминола. Перемешайте смесь и повторите пункт 6 инструкции.

Все еще не работает? Возможно, перекись водорода H ₂ O ₂ немного «выработалась» и для эксперимента уже не пригодна. Пожалуйста, замените его 3% медицинским раствором перекиси водорода, который продается в местной аптеке.

Пожалуйста, свяжитесь с нашей службой поддержки, если у вас есть какие-либо вопросы об этом эксперименте.

Другие эксперименты

Химический омлет

Вырасти их большими!

Химические рифы

Галстук-краситель

Пошаговые инструкции

Внимание! Часть этого эксперимента (начиная с шага 5) следует проводить в темноте: чем темнее окружающая среда, тем эффектнее эксперимент с призрачной медью. Организуйте подходящую среду до начала эксперимента.
Приготовьте 3% раствор перекиси водорода H ₂ O ₂ .

Пошаговые инструкции

1. Возьмите химический стакан из стартового набора и налейте в него 5 мл 2М раствора карбоната натрия Na ₂ CO ₃ .
2. Возьмите пустой пластиковый флакон и наполните его 3% раствором перекиси водорода H ₂ O ₂ доверху.
3. Вылейте перекись водорода из флакона в стакан с карбонатом натрия.
4. Добавьте в химический стакан 10 капель 1% раствора люминола.
5. Согните медную проволоку до желаемой формы. Например, вы можете сделать сольный ключ. Выберите форму, которую было бы удобно держать за длинный конец. Кроме того, эксперимент был бы более успешным, если бы фигура была плоской.
6. Выключите свет. В темноте потрите проволокой дно стакана в течение 30 секунд.
7. Вытащите провод и посмотрите на свечение. Вашим глазам может понадобиться пара минут, чтобы адаптироваться к темноте, и тогда свечение будет казаться ярче.

Ожидаемый результат

Медь помогает перекиси водорода H ₂ O ₂ для окисления люминола. В результате раствор люминола и других компонентов образует тонкий слой на медной проволоке. И этот остаточный слой светится в темноте.

Утилизация

Вылейте растворы в раковину. Промыть большим количеством воды.

Научное описание

Почему провод начинает светиться?

Люминол — уникальное соединение. При определенных условиях окисление люминола приводит к излучению света — потока многочисленных высокоактивных частиц, называемых фотонами, которые мы можем видеть своими глазами.

Почему на проводе появляется свечение? Фактически необходимым условием окисления люминола является наличие вещества, способного отбирать у люминола электроны строго по одному. Медь идеально подходит для этой цели. Но так как он нерастворим в воде, реакция может протекать только при непосредственном контакте с металлом. Таким образом, проволока светится, потому что на ее поверхности происходит реакция окисления люминола.

Что происходит с медью?

Свечение на медной проволоке происходит как в растворе, так и вне его (некоторое время). Чем можно объяснить такой эффект? Все необходимые «акторы» для окисления люминола способны достичь поверхности меди. Если проволока все еще находится в растворе, может произойти обмен между молекулами на поверхности меди и молекулами, свободно плавающими в воде. Поэтому эмиссия сохраняется в течение длительного времени. Однако удаление провода останавливает этот обмен и, следовательно, прекращает реакцию, поэтому свечение постепенно исчезает.

Медь в этой реакции не расходуется, но значительно облегчает протекание реакции, точнее ускоряет реакцию. Такие соединения, которые не расходуются в реакции, но увеличивают ее скорость, называются катализаторами.

Узнать больше

Как происходит электронный обмен на поверхности меди? Примечание: чтобы свечение произошло, проволоку нужно потереть о стенки сосуда. Это делается для того, чтобы «обнажить» поверхность меди, которая в противном случае покрыта тонким слоем оксида меди CuO. После этого медь может реагировать с приближающимися к ней частицами.

Как это происходит? Представьте себе поверхность медной проволоки: она состоит из соединенных между собой атомов меди.

Когда атом меди «раздражен» скучным однообразием металлической ячейки, он решает «исследовать» область, чтобы встретить новые молекулы, такие как вода. Таким образом, атом меди покидает ячейку в виде иона Cu ⁺ , оставляя свой электрон внутри проволоки.

Однако ион меди не может и не хочет оставить своих «собратьев» далеко позади. И поэтому он фактически перемещается в тонком (фактически толщиной всего в один атом) слое вблизи поверхности проволоки. Действительно, таких «бродячих» ионов на поверхности меди много.

Когда этот ион меди сталкивается с частицей, способной отдавать электроны (например, люминол), Cu ⁺ снова превращается в Cu ⁰ и возвращается к своим «товарищам» – в металлическую ячейку. Люминол отдает два электрона ионам меди. «Лишний» электрон забирает перекись водорода H ₂ O ₂ . Проделав это дважды, перекись водорода превращается в два гидроксильных аниона ОН ^– :

Все эти процессы происходят на поверхности металла. Поэтому важно, чтобы реагирующие вещества, в том числе люминол и перекись водорода, имели возможность контактировать с медью.

Какова роль перекиси водорода?

Перекись водорода H ₂ O ₂ , как и вода H ₂ O, состоит из водорода и кислорода. Однако кислороду внутри ему не так уютно, как в воде, и он пытается выйти из этого состояния. Следовательно, перекись водорода может действовать как окислитель. Именно эта перекись водорода в конечном итоге окисляет люминол. Он возбуждает люминол и заставляет его светиться.

Для чего нужен карбонат натрия?

Перекись водорода H ₂ O ₂ может и не самый слабый окислитель, но для выполнения своей задачи ему нужна особая среда. Все должно быть тщательно подготовлено, и все актеры должны быть на своих местах, чтобы застать люминол врасплох! И карбонат натрия здесь — еще один персонаж, благодаря которому может происходить реакция.

Окисление люминола перекисью водорода, приводящее в конечном итоге к люминесценции, происходит только в щелочной среде, т.е. при избытке ОН ^– ионов в растворе. Эту среду создает карбонат натрия Na ₂ CO ₃ .

Подробнее

Щелочная среда в растворе карбоната натрия обусловлена ​​тем, что карбонат-ионы CO ₃ ^2– , получаемые при растворении соединения, могут реагировать с водой. В результате реакции образуются гидрокарбонатные ионы HCO ₃ ^– и желаемые ионы OH ^– :

CO ₃ ^2– + H ₂ O <=> HCO ₃ ^– + OH ^–

Почему мы используем медь?

Потому что медь способна отбирать электроны у люминола один за другим. Большинство металлов предпочитают растворяться и образовывать двухзарядные катионы, предоставляя два электрона:

М → М ²⁺ + 2e ^–

Однако медь способна отдать один электрон и на этом остановиться, перейдя в форму Cu ⁺ . Это свойство характерно и для всех щелочных металлов, таких как натрий Na или калий К. Но они делают это слишком активно, и поэтому их реакция с водой вызывает сильный нагрев или даже взрыв.

Тем не менее такой одноэлектронный обмен характерен и для серебра:

Ag ⁺ + e ^– —> Ag

Ag – e ^– —> Ag ⁺

Поэтому он также подходит для этого эксперимента. Обратите внимание, что другие металлы тоже дают свой вклад в свечение, но оно будет слабее, чем в случае с медью или серебром.

Последующие действия

Светящаяся монета

Проведите эксперимент с несколькими разными монетами, чтобы можно было сравнить результаты. Вам не нужно будет готовить новый раствор: все необходимые компоненты уже есть в стакане.

Возьмите монету и смочите ее в растворе с помощью пинцета, пинцета или другого удобного инструмента. Потрите им дно стакана. Не забудьте провести эксперимент в темноте!

Достаньте монету из стакана. Он светится? Сравните разные монеты. Выясните, какие металлы использовались при чеканке (процессе изготовления монет) каждой из монет, которые вы взяли для этого эксперимента.

Гвоздь, скрепка и другие предметы

Проведите эксперимент еще раз с различными металлическими предметами. Вы можете использовать решение, полученное в ходе эксперимента «Призрачная медь». Попробуйте использовать:

• гвоздь;
• скрепка;
• металлическая пуговица;
• кусок алюминиевой фольги.

Удалось увидеть свечение? Было ли оно слабее, чем в случае с медным проводом? Почему так было, как вы думаете? Поделитесь результатами своих экспериментов на Facebook (https://www. facebook.com/melscience): давайте их обсудим!

Это интересно!

Катанка медная производитель

Катанка медная изготавливается из катодной меди марки М00к по ГОСТ 546 методом непрерывной разливки и прокатки.

Катанка медная, выпускаемая под маркой КМО (расшифровывается как «катанка медная полированная»), отвечающая требованиям качества категорий А, В и С. Катанка медная

соответствует американскому стандарту ASTM B 49.-10.

Катанка имеет одинаковое поперечное сечение по всей длине. Сечение круглое, диаметром 8,0 мм. Предельные отклонения диаметра и овальности медной катанки не превышают ± 0,38 мм для категорий А и Б и ± 0,5 мм для категории С.

Катанка по всей длине должна иметь чистую, гладкую поверхность без трещин и посторонних включений . Отдельные поверхностные дефекты (нахлесты, порезы, царапины, царапины, заусенцы, ямки, заусенцы), не превышающие по глубине и высоте для катанки категории А — 0,1 мм, категории В — 0,2 мм, категории С — 0,3 мм

Толщина поверхностной оксидной пленки не должна превышать: 750 Ангстрем для категории А, 1000 Å для категории В, 1000 Å для категории С.

Химический состав медной катанки соответствует требованиям ГОСТ 859, а именно:

Катанка
• категории А соответствует меди М00 с содержанием кислорода от 0,02 до 0,035%;

Катанка

• категории Б соответствует меди М0 с содержанием кислорода менее 0,045%;

Катанка

• категории С соответствует меди М1 с содержанием кислорода менее 0,05%;

Удельное электрическое сопротивление катанки медной не должно превышать для:

• категории А — 0,01707 Ом*мм ² /м;
• категория Б – 0,01718 Ом*мм ² /м;
• категория С – 0,01724 Ом*мм ² /м.

Удлинение стержня категории А должно быть не менее 38 %, для категории В — не менее 35 %, а для категории С — не менее 35 %. Предел прочности — 160 Н/мм ² минимум.

Катанка медная должна выдерживать 10 испытаний на скручивание-раскручивание без разрушения и выявления дефектов литья или прокатки (нахлесты, трещины, обрывы, пустоты) менее 0,1 мм для категории А, 0,3 мм для категории В и С.
