Фрезерные станки Roland (Роланд).

На фрезерных станках Roland воплощаются в жизнь самые смелые технические замыслы и создаются реалистичные полнофункциональные модели будущих изделий. Каждая модель из широкого модельного ряда фрезерных станков Roland укомплектована набором программ, обеспечивающими качественное создание изделий практически любым пользователем, в том числе и тем, который не имеет опыта работы с фрезерными станками. Интуитивно понятное меню ПО позволит каждому пользователю быстро освоить станок с ЧПУ и поможет решить любую из поставленных задач: моделирование изделий, фрезерование, гравировка, сверление, раскрой материала, изготовление штампов и пресс-форм, изготовление вывесок, указателей, ювелирных изделий, рекламных сувениров и т.п.

Технология SRP (субтрактивное быстрое прототипирование), используемая на фрезерных станках Roland, основана на удалении из заготовки «лишнего» материала. В сравнении с технологией ARP (аддитивное быстрое прототипирование – послойное «выращивание» изделия), SRP отличается более низкой себестоимостью изготовления изделий и более широким выбором исходных материалов, среди которых: модельный пластик, полиамиды, цветные и драгоценные металлы, воск, вспененный полиуретан, мягкие породы древесины.

Корпорация Roland занимает лидирующие позиции в сфере разработки и применения передовых инновационных технологических решений. Комания Роланд активно поставляет гравировальные и фрезерные станки для личного пользования, а также для целого ряда отраслевых производств, например, для машиностроения, медицины, строительства, полиграфии, рекламы, для ювелирного дела и сувенирного производства. Высокая надежность и качество оборудования Roland, сделанного с уважением к потребителю, завоевали всеобщее признание. Фрезерно-гравировальные станки Roland по праву является отраслевым стандартом в соотношении цена-качество.

Из модельного ряда Roland компания РДМ предлагает широкий выбор разноплановых фрезерных станков, способных стать незаменимым помощником для всех, кто увлечен процессом моделирования и изготовлением высокоточных изделий: iModela, SRM-20 серии monoFab, MDX-40A серии MODELA, MDX-540 и MDX-540S серии MODELA PRO II, JWX-30 серии JEWELA.

iModela iM-01– доступный по цене и простой в эксплуатации ультракомпактный фрезерный станок, предназначенный для гравирования различных форм, сверления отверстий и фрезерования материалов, используемых для моделирования и хобби.
Компактный универсальный фрезерный станок SRM-20 подойдет тем, кто нуждается в оборудовании для трехкоординатного фрезерования изделий из модельного воска, дерева, оргстекла, пластика и легких металлов.

Отличительной особенностью MDX-40A является наличие дополнительной четвертой поворотной оси, позволяющей выполнять круговую обработку изделий. Благодаря этой особенности значительно сокращается время на изготовление сложных изделий. Конструкцией MDX-40A также предусмотрена возможность установки 3D-сканера.
Фрезерные станки серии MODELA PRO II используются для изготовления высокоточных рабочих прототипов, мелкосерийных партий деталей и пресс-форм. Станки MDX-540S укомплектованы прецизионными ШВП, обеспечивающие повышенную точность механобработки и высокое качество поверхности.

Четырехосевой фрезерно-гравировальный станок JWX-30 спроектирован для ювелирного производства. Программные и аппаратные средства JWX-30 позволяют создавать восковые мастер-модели и сложные ювелирные изделия: броши, браслеты, подвески, кольца и т. п. JWX-30 способен обрабатывать серебро, золото, алюминий, медь и другие цветные металлы.
Практически все станки поддерживают язык программирования G-code промышленного стандарта и комплектуются CAM-программой SRP Player, определяющей оптимальную траекторию фрез и параметры резания.

При использовании высокотехнологичного оборудования Roland отсутствует необходимость привлечения сторонних организаций для разработки и изготовления прототипов серийных изделий, а это гарантия конфиденциальности ваших идей. Простые в управлении, не требующие профессиональных навыков в моделировании и фрезеровании малогабаритные фрезерные станки Roland обеспечат возможность изготовления высокоточных рабочих прототипов и серийных моделей на профессиональном уровне и в максимально сжатые сроки. Главное – правильно выбрать нужную модель станка и уметь генерировать идеи.

Функциональные возможности фрезерно-гравировальных станков с ЧПУ позволяют выполнять целый ряд различных операций. Настольные фрезерные станки Roland используются при изготовлении сувенирной и рекламной продукции, при создании приборных панелей и восковых мастер-моделей, при изготовлении матриц для термовакуумной формовки и электродов для электроэрозии. На фрезерных станках Roland быстро и с высокой точностью создаются пресс-формы и клише для тиснения, осуществляется объемная фрезеровка различных рельефных моделей и гравировка листовых материалов, проводятся операции по раскрою, сверлению, снятию фасок и формированию пазов. Высокая точность изготовления прототипов и изделий (до 1 микрона) позволяет переносить на изделие мельчайшие детали исходного макета. Высокооборотистые шпиндели обеспечивают идеальную обработку материалов любой плотности и структуры. Причем, готовые изделия практически не нуждаются в финишной шлифовке.

Программное обеспечение фрезерных станков Roland позволяет использовать ПК в качестве виртуального пульта управления для настройки рабочих параметров станка, а также для контролирования и управления всего рабочего процесса, в том числе, для регулировки скорости обработки изделия с одновременным диагональным контролем по осям X и Y при помощи курсора.

Купить фрезерный станок с ЧПУ производства японской корпорации Roland, ознакомиться с детальными техническими характеристиками выбранной модели и получить всю исчерпывающую информацию всегда можно в нашей компании – ООО «РДМ». В демо-зале нашей компании мы предоставляем своим клиентам возможность ознакомиться с практическими аспектами использования выбранного фрезерного станка и пройти курс обучения для последующей самостоятельной работы на нем. Наши квалифицированные специалисты помогут подобрать необходимую технологию производства для реализации ваших целей и сделать тестовое изделие. Фрезерные станки Roland, предлагаемые компанией РДМ, имеют все необходимые сертификаты и заводскую гарантию.

Настольный ювелирный фрезер гравер с ЧПУ MAGIC 30

Настольный ювелирный фрезер гравер с ЧПУ MAGIC 30

Фрезерно-гравировальный 3D станок с числовым программным управлением

Новая модель фрезерно-гравировального станка 2015 года

Ювелирный фрезер-гравер MAGIC 30 это улучшенная модификация станка MAGIC 3

В станок MAGIC 30 добавлены съемные стальные тиски, расширена область обработки до 120 х 95 мм, появилась возможность крепления длинных изделий, за счет укорачивания левой стенки станка.

Такую юбилейную монеты вы можете изготовить на фрезерном гравировальном станке с ЧПУ MAGIC 30

Ювелирный фрезерный гравировальный станок MAGIC 30 позволяет изготавливать ювелирные изделия и сувенирную продукцию с 2D и 2. 5D фрезерованием

 Ювелирный Фрезерно гравировальный станок MAGIC 30 может делать гравировку на выпуклых, вогнутых и волнистых поверхностях

 Например на изготовление брелка с номером автомобиля уходит не более 15 минут

Панель управления фрезерным ювелирным станком MAGIC 30

Лазерный целеуказатель фрезерного-гравировального станка MAGIC 30 позволяет размещать гравировку на готовых изделиях с ювелирной точностью.

Подсветка зоны обработки на ювелирном фрезерном станке MAGIC 30

Автоматическое измерение длины инструмента на настольном фрезерном 3D станке MAGIC 30

Ювелирный станок MAGIC 30 может фрезеровать серебро, золото, медь, латунь и акрил тоже

ХАРАКТЕРИСТИКИ НАСТОЛЬНОГО ЮВЕЛИРНОГО ГРАВЕРА ФРЕЗЕРА MAGIC 30

КОМПЛЕКТАЦИЯ ГРАВИРОВАЛЬНОГО ОБОРУДОВАНИЯ MAGIC 3

Блок питания	1шт		Шестигранник 2,0 мм	1шт
Кабель питания	1шт		Фиксатор — ванна для фрезеровки монограмм и именных подвесок	1шт
Кабель USB	1шт		Дополнительные накладки на тиски для зажима фляжек и др.	2шт
Алмазный гравер для гравировки по стали и драгоценным металлам	1шт		Концевая фреза 0.6 мм для фрезеровки именных подвесок	1шт
Смазывающе — охлаждающая жидкость WD-40	1шт		Ключ для крепления фрез и граверов	2шт
Драйвера и программное обеспечение MagicArt	1шт		Запасной ремень привода шпинделя	1шт
Руководство по эксплуатации (инструкция) на русском языке	1шт		Руководство по эксплуатации (инструкция) на английском языке	1шт

ОБУЧЕНИЕ И ТЕХПОДДЕРЖКА

При покупке настольного ювелирного фрезера MAGIC 30 наши специалисты проведут курс обучения использования программы MagicArt и техникой работы на станке. Впоследствии Вы получите ответы на все интересующие вас вопросы, как по работе с программой, так и по работе гравера.

УСЛОВИЯ ПОСТАВКИ ЮВЕЛИРНОГО ФРЕЗЕРНОГО ГРАВИРОВАЛЬНОГО СТАНКА С ЧПУ MAGIC 30

	Официальный дилер
Станок MAGIC 3 и комплектующие
Программное обеспечение MagicArt на английском языке
Русификация программы MagicArt
Доступ к обновлениям программного обеспечения MagicArt
Руководство по эксплуатации на английском языке базовое
Руководство по эксплуатации на русском языке базовое
Бесплатные шаблоны для гравировки
Обучение работе со станком 3 ак. ч.
Доступ к видео урокам на русском языке
Обучение работе с программой MagicArt 1 ак.ч
Доступ к обновлениям Redt на корейском языке
Доступ к учебной части сайта на русском языке www.redt-magic.ru
Бесплатная реклама услуг покупателя на сайте официального дилера
Удаленный техническая поддержка и решение вопросов через интернет
Техническая поддержка
Расширенное гарантийное обслуживание от официального дилера (запчасти на складе в Москве)
Бесплатная проверка станка перед отправкой
Срок отгрузки (наличие на складе в Москве)	сразу!
ЦЕНА СТАНКА >>>

Тел. : (499) 963-31-58       E-mail gravbiz(at)mail.ru

• Назад

• Вперед

You have no rights to post comments

ВИДЕО КАНАЛ   ПОСМОТРЕТЬ КАК РАБОТАЮТ ГРАВИРОВАЛЬНЫЕ СТАНКИ

Гравировка с ЧПУ | Примеры гравировки, выполненной на станке с ЧПУ

Гравировка – методы и определения

Стандарт DIN для определения еще не существует. Однако он определяет конкретный процесс обработки для украшения или маркировки объектов.

Гравировка относится к технике резки, которая в основном используется для украшения или маркировки поверхностей из различных материалов с использованием гравировального инструмента, который в большинстве случаев изготовлен из твердого сплава.

Это было до индустриализации и последующей механизации большинства ремесел, простой ремесленной операции. У него не было вращающихся, а стационарных инструментов для гравировки. Поэтому сегодня существуют разные виды гравировки.

Сегодня гравировка выполняется на ручных гравировальных станках или на гравировальных станках с ЧПУ. Гравировальный станок с ЧПУ обрабатывает траектории фрезерования, которые программа CAD-CAM создает из чертежа и передает на управляющее устройство. Вся гравировка выполняется на компьютере и менее подвержена ошибкам, чем ручная гравировка. Репродукция на станке с ЧПУ выполняется быстрее и точнее, чем с использованием ручного гравировального устройства. Также стоит отметить, что вам не нужно стоять рядом с заготовкой во время гравировки. Тем временем вы можете заняться другой работой, важной для увеличения вашего производства.

Различные виды техники гравировки

Гравировка вращающимся инструментом

Эта техника гравировки была разработана с появлением механического оборудования. Инструмент, называемый гравировальным или фрезерным станком (обычно однолезвийный, без угла резания и заднего угла на режущей кромке), приводится во вращение и погружается в гравируемый материал для удаления материала (обычно всего на несколько сотых миллиметра). Материалы с разноцветными слоями (гравировальный пластик, хромированные латунные пластины и т.п.) используются в качестве многоцветной гравировки для вывесок и т.п.

Также для гравировки подходят шлифовальные штифты с чулком для алмазной пыли для гравировки стекла и металла, в этом случае поверхности придают только шероховатость.

Гравировка неподвижными инструментами

В этой технологии неподвижный алмаз используется в качестве инструмента для надрезания поверхности металлов, например, на несколько сотых долей миллиметра. Можно создавать надписи, украшения, орнаменты и знаки на таких металлах, как медь, серебро, латунь, сталь, нержавеющая сталь или стекло и камень.

Традиционная ручная гравировка

При классической ручной гравировке используется инструмент с деревянной ручкой. Этот обычно слегка изогнутый инструмент имеет очень острое лезвие, с помощью которого можно надрезать большинство материалов, кроме стекла. Обычная ручная гравировка до сих пор часто используется при истончении букв на надгробиях и т. д., например, когда требуется чисто ручная работа.

Электрогравировка

Электрогравировка связана с электроэрозионной обработкой (электроэрозионная обработка) и сваркой. Здесь металлический штифт, действующий как анод, заставляет колебаться катод при подаче тока. Катод здесь представляет собой материал, который также подключен к модулю гравировки. Ток, протекающий между катодом и анодом, сжигает материал в месте гравировки. Колебания гравировального штифта вызваны взаимодействием между якорем магнита и электромагнитом. Недостатком является то, что вы можете гравировать только проводящие материалы. Преимуществом является легко узнаваемая гравировка на твердых металлах или быстрорежущих сталях, таких как пильные диски, фрезы и другие инструменты.

Лазерная гравировка

Наиболее современной из всех технологий на сегодняшний день является лазерная гравировка, при которой материал, подлежащий гравировке, испаряется горячим лазером, создаваемым высокой температурой лазерного луча в точке обработки. Используя лазерный контроль температуры, теперь также можно «гравировать» полутона.

Полное руководство по гравировке с ЧПУ [лазер, металл, дерево, станки]

Гравировка с ЧПУ — одна из самых интересных и художественных вещей, которые вы можете делать на станке с ЧПУ. В этом руководстве вы узнаете все, что вам нужно знать, чтобы справиться с собственной работой по гравировке с ЧПУ.

Что такое гравировка с ЧПУ?

Гравировка — это искусство вырезания рисунка на твердой поверхности. Обычно это делается вручную с использованием различных инструментов для ручной гравировки:

Изображение из Википедии

Это трудоемкий и сложный процесс. К счастью, станки с ЧПУ способны выполнять очень сложную гравировку.

Иногда гравировка с ЧПУ носит чисто утилитарный характер, например, для добавления серийного номера к детали. В других случаях это художественное украшение. Тип имеющегося у вас гравировального станка с ЧПУ будет определять большую часть того, что необходимо для гравировки.

Гравировальные станки с ЧПУ

Гравировка с ЧПУ обычно выполняется с помощью лазера или вращающегося инструмента на фрезерном станке или фрезерном станке с ЧПУ.

Лазерные граверы и станки

Изображение предоставлено Epilog Laser…

Лазеры можно использовать для гравировки двумя способами. Во-первых, если лазерный гравер достаточно мощный, он может резать материал. Во-вторых, даже если его мощности недостаточно для резки материала, он может обесцветить его визуально отличительным образом с помощью процесса, называемого лазерной маркировкой.

Во многих отношениях лазерные граверы могут быть проще, чем машины, использующие вращающиеся резаки. Причина в том, что будет достаточно простого положения XY — для лазера не требуется ось Z.

Их большое преимущество заключается в том, что лазерный луч не оказывает никакого воздействия на заготовку, поэтому фиксация не является проблемой. Часто заготовка просто ложится на стол лазерного станка, и ее удерживает только сила тяжести.

Материалы, которые можно гравировать

Многие материалы можно гравировать лазером, в том числе:

• Дерево: лазер обугливает или сжигает многие натуральные материалы, такие как дерево и кожа.
• Кожа
• Пластик
• Металлы: Металл требует гораздо большей мощности, а иногда и специальных типов лазеров, которые работают на частотах, которые более эффективно работают с металлом.

Материалы с покрытием

• : иногда проще гравировать лазером, который выжигает или обесцвечивает определенное покрытие. Для этих целей существуют специальные покрытия.

Распространенные типы лазеров

Кристаллические лазеры

Лазерные диоды	Лазерные граверы очень низкого класса используют лазерные диоды и обычно имеют мощность менее 5 Вт. На самом деле лазерные диоды мощностью 5 Вт встречаются редко, и большинство из них намного меньше. Эти лазеры мало что могут сделать при таких низких уровнях мощности, поэтому они представляют собой скорее любопытство, чем что-либо еще.
Газовые лазеры CO2	Наиболее распространенным типом лазера в лазерных гравировальных станках является CO2-лазер. В этих слоях используется трубка, заполненная газом CO2 (двуокись углерода). У них очень высокая эффективность и качество луча, а также они довольно дешевы. Вот почему они так распространены. Они лучше всего подходят для обработки неметаллических материалов. Лазерные граверы CO2 стали довольно недорогими и общедоступными. Вы можете приобрести лазерный гравировальный станок мощностью 40 Вт на Amazon чуть более чем за 400 долларов.
Волоконные лазеры	Волоконные лазеры — это твердотельные лазеры, которые работают, генерируя «начальный» лазерный луч и затем усиливая его в специально разработанных стеклянных волокнах. Их луч в 100 раз более концентрированный, чем у CO2-лазера, что делает их идеальными для обработки металлов. Они также хороши для пластика.
Кристаллические лазеры	очень похожи на волоконные лазеры с точки зрения применения.

Требования к мощности лазера

Мощность, необходимая для лазера, зависит от материала и желаемой операции.

Например, при резке таких материалов, как дерево и пластик, учитывайте следующие рекомендации по резке:

• Для толщины 1/8″ требуется 30 Вт
• Для толщины 1/4″ требуется 40 Вт
• Для толщины 3/8″ требуется от 50 до 60 Вт
• Для толщины 1/2″ требуется от 75 до 120 Вт

Это приблизительные оценки. Вы можете использовать лазер меньшей мощности для резки любой толщины, но для этого требуется больше одного прохода, чем предполагают эти оценки.

Выбор правильной мощности лазера может быть сложным, поэтому проконсультируйтесь с представителями производителя, чтобы узнать, что лучше всего подходит для вашего применения.

Дым и токсичные газы от лазерных станков для резки и гравировки

Лазеры работают, нагревая материал, который они режут или маркируют. При резке материал обычно испаряется или полностью превращается в газ под действием тепла лазера.

Большинство материалов при этом выделяют дым, а иногда и токсичные пары. Следовательно, часто важно обеспечить хорошую вентиляцию, чтобы выводить пары наружу с помощью вентилятора.

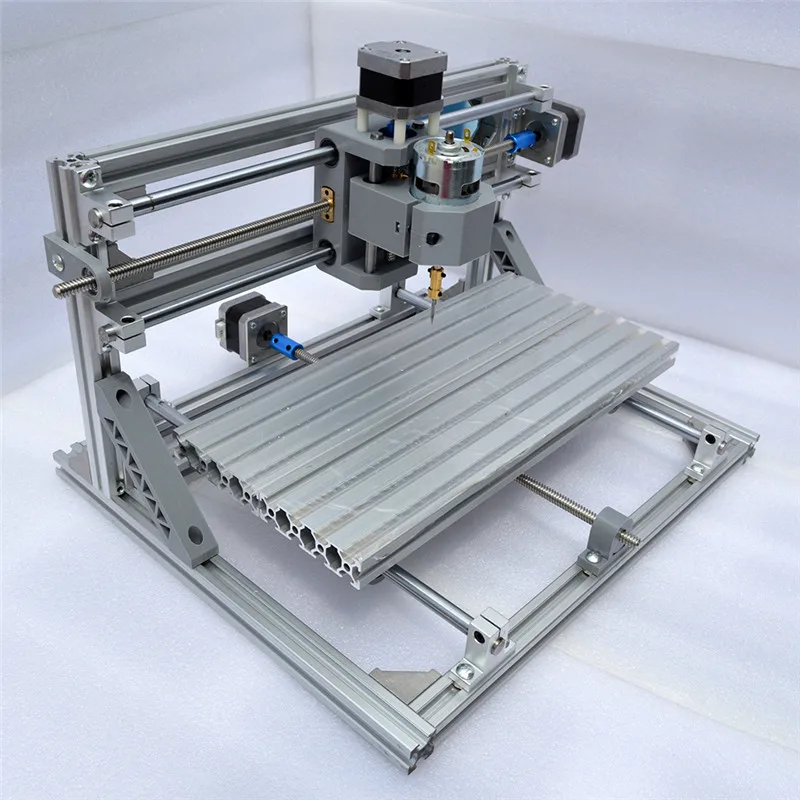

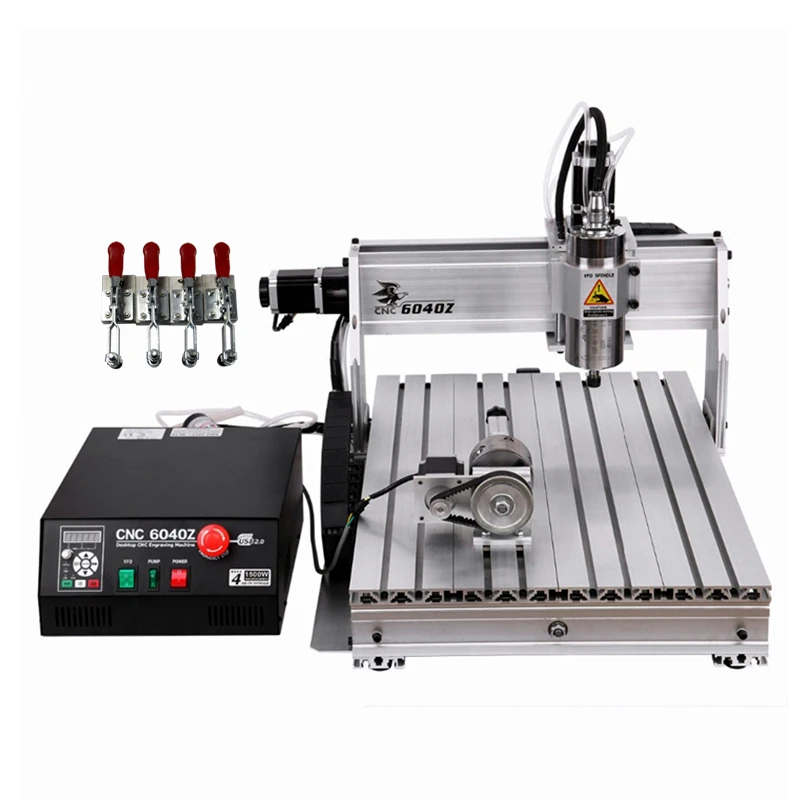

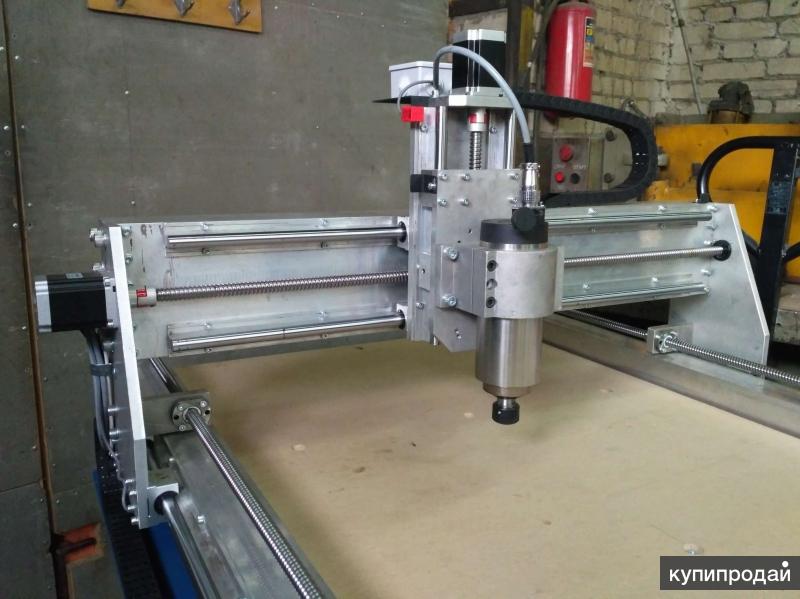

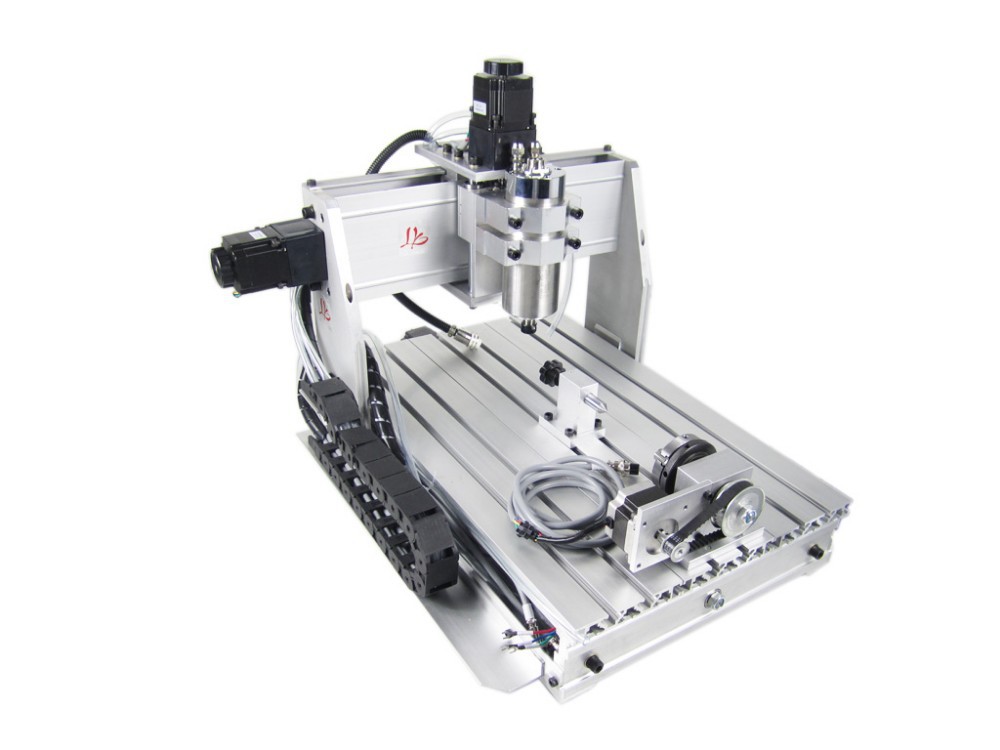

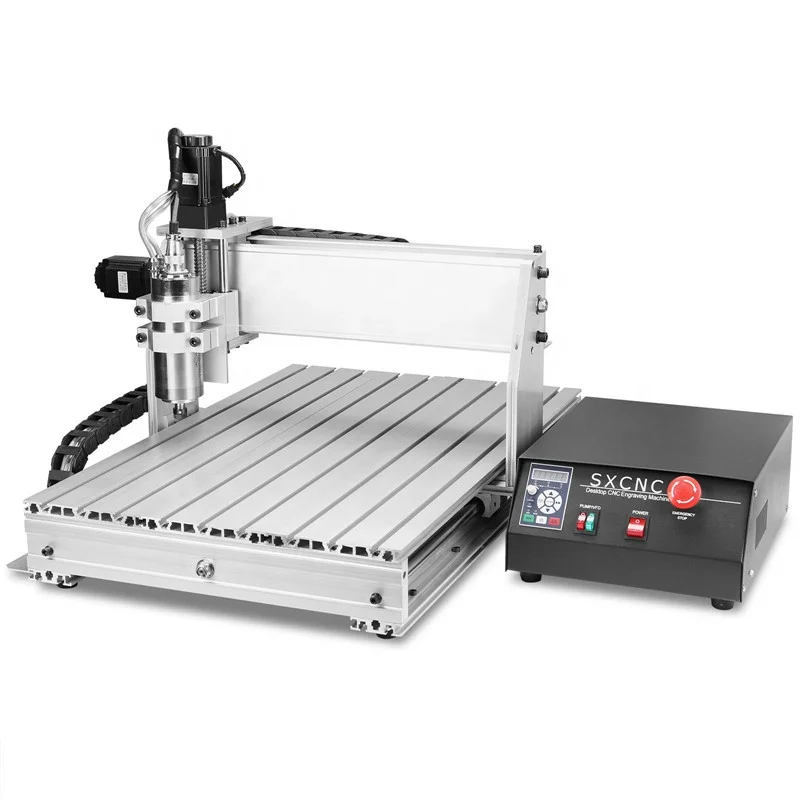

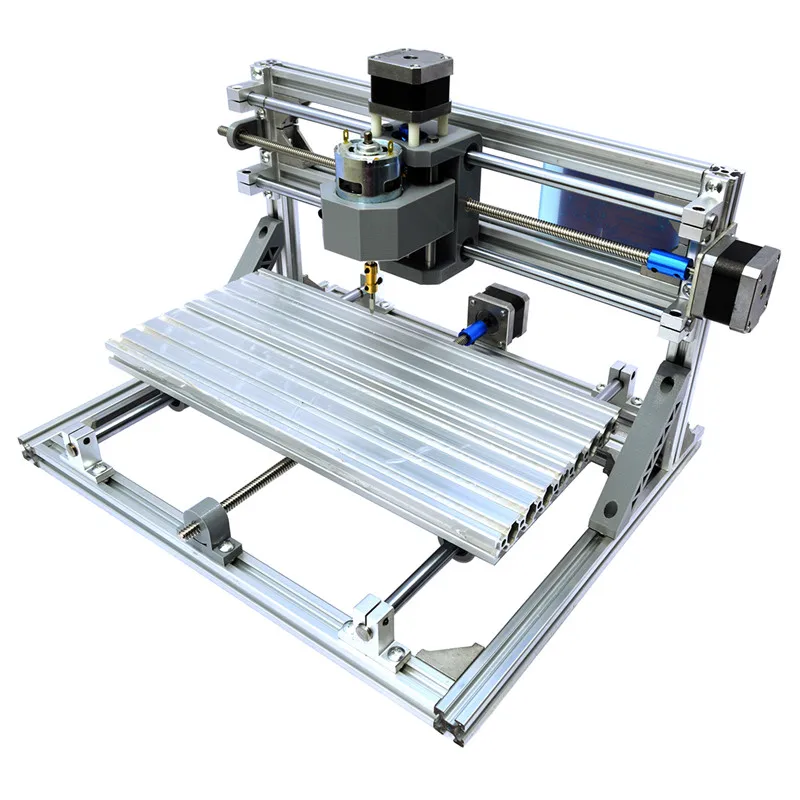

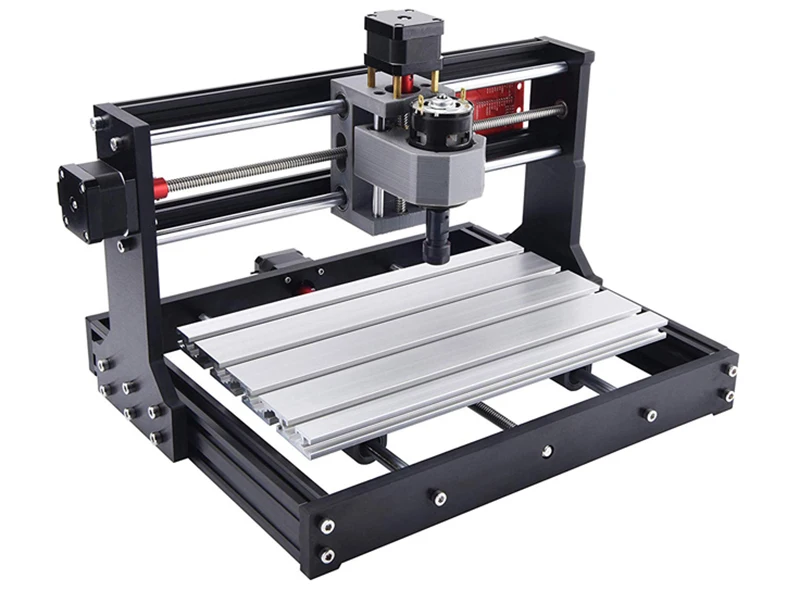

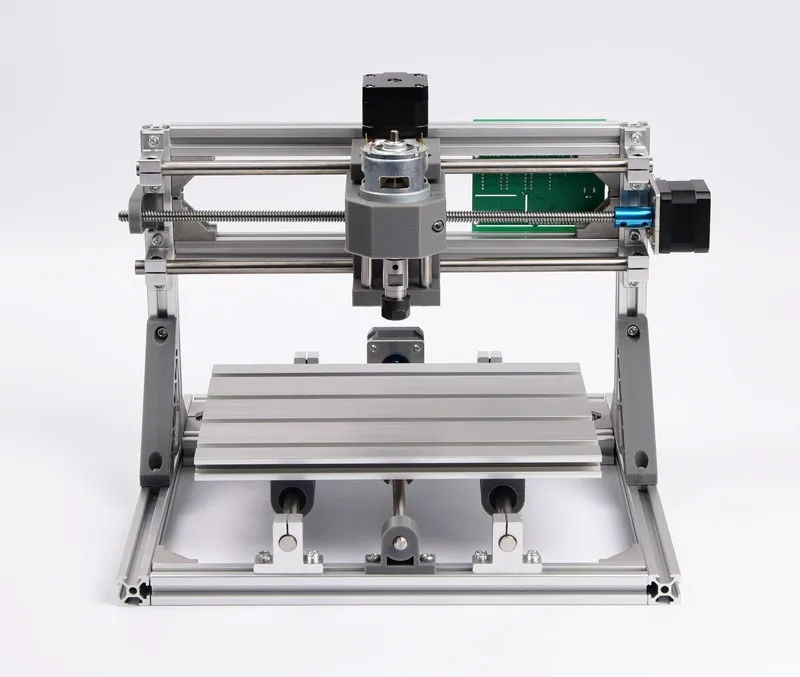

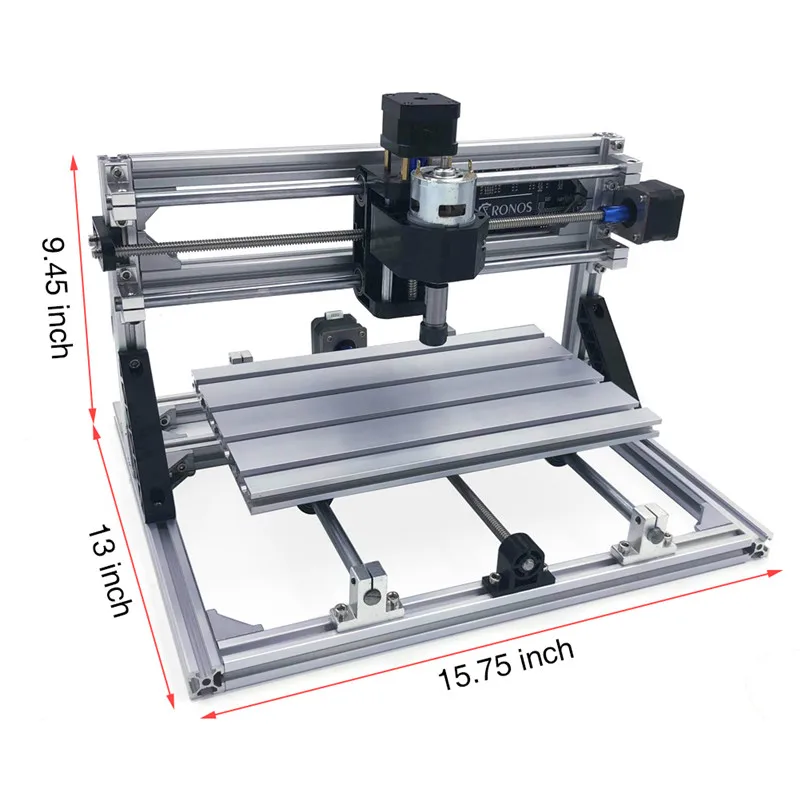

Фрезерный и мини-гравировальный станок с ЧПУ

Любой фрезерный станок с ЧПУ можно использовать в качестве гравировального станка с ЧПУ. У некоторых это получается лучше, чем у других.

Одним из факторов, определяющих, насколько хорош станок с ЧПУ для гравировки, является максимальная скорость вращения шпинделя. Инструменты для гравировки, как правило, имеют довольно маленький диаметр, а многие гравируемые материалы довольно мягкие.

Как малый диаметр, так и более мягкие материалы требуют более высоких скоростей вращения шпинделя для гравировки с ЧПУ.

Если на вашем фрезерном станке отсутствует высокоскоростной шпиндель, возможно, вам стоит добавить вспомогательный шпиндель, если вы выполняете много гравировальных работ с ЧПУ.
