ТВ-6М Станок токарно-винторезный учебный. Схемы, описание, характеристики

Сведения о производителе учебного токарно-винторезного станка ТВ-6М

Производителем станка ТВ-6М являлся Дубненский литейно-механический — г. Дубно Ровенской области на Украине.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

НС-16 — станок сверлильный настольный Ø 16
НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
СНВШ — станок сверлильный настольный Ø 16
СНВШ-2 — станок сверлильный настольный Ø 16
ТВ-4
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7
— станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-6М (ТВ6М) станок токарно-винторезный учебный. Назначение, область применения

Школьный токарно-винторезный станок ТВ-6М является заменил модель ТВ-4

. (Смотрите статью
Школьные токарные станки
) и был заменен на более совершенную модель
ТВ-7.
Станок ТВ-6М является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка ТВ-6М

Учебный токарно-винторезный станк ТВ-6М, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6М имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6М имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6М — Ø100 мм.

Привод станка ТВ-6М осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6М не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок ТВ-6М позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

«Я сама» уходит с ТВ-6?

ТВ-6 накрыла новая волна увольнений. Как известно, после прихода «команды Киселева» первыми канал покинули информационщики и топ-менеджмент. Теперь дошла очередь до всякого рода развлекухи: новое руководство канала готовится закрыть сразу 17 программ! Что в общем-то и верно, рубить — так по самое некуда, зачем мучить бедное животное, отрезая хвост по кускам. Качество закрываемых программ — тема отдельного разговора, но новые руководители ТВ-6 объясняют свои действия необходимостью кардинального изменения программной политики: молодежно-развлекательный прикид серьезному каналу не к лицу . С чем останутся на ТВ-6, до основания разрушив все нажитое непосильным трудом, пока не вполне ясно. Обещают, что освободившееся место займут программы «старого НТВ». Реально же, кроме фильмов да сериалов, заполнять эфирные дыры просто нечем: большинство энтэвэшных программ не поддержало революционеров и предпочло остаться на четвертой кнопке. А чтобы обрасти собственным жирком — для этого время требуется. Поэтому, разослав компаниям-производителям прощальные письма, новое руководство ТВ-6 решило подстраховаться и пообещало быть снисходительным к отдельным персонажам развернувшейся драмы. Но, судя по всему, век счастливчиков, задержавшихся на канале, будет недолгим — самое позднее к осени и они будут вынуждены покинуть насиженные места. Юлия Меньшова: Мой контракт подходит к концу Пожалуй, в самом интересном положении оказалась программа «Я сама». На ТВ-6 хотят, чтобы она осталась в эфире, однако сама Юлия Меньшова пребывает по этому поводу в раздумьях: — Контракт между нашей программой и ТВ-6 заканчивается в июне, и канал заинтересован в том, чтобы продлить сотрудничество. Но мы пока не определились в отношении того, стоит ли это делать. Может быть, программа и перейдет на другой канал, но на какой — не скажу. Слухи об уходе Юлии Меньшовой с ТВ-6 возникали уже не один раз, но так и не подтверждались. Очередной возник совсем недавно — «Я сама» действительно покидает ТВ-6 и скоро появится на НТВ. Анастасия Соловьева: Ничего другого я не ожидала Ведущая программ «Все в сад» и «Ой, мамочки»: — Большинство программ ТВ-6 не укладывается в формат нового руководства канала, который рассчитан на телезрителей с высоким уровнем образования и дохода. Хотя, что касается программы «Ой, мамочки», мне не понятно, почему ее закрыли. Но обиды никакой нет, я была готова и к худшему. На канале осталась моя программа «Все в сад». Нельзя сказать, что она полностью устраивает новое руководство, ее нужно улучшать, но по крайней мере до сентября мы будем в эфире. А по большому счету я ничего другого и не ожидала, благотворительностью на телевидении никто не занимается, и людей приятных во всех отношениях, особенно в руководстве, мало. Сейчас мы еще только притираемся друг к другу, надо понять, насколько мы являемся единомышленниками на уровне творческого процесса. А уж когда придет осень, тогда и поговорим окончательно. Андрей Бочаров: Звездуновы Киселеву не нужны! Автор программы «Вне родных квадратных метров»: — Программа действительно закрывается, но это не связано со сменой руководства ТВ-6: мы просто полностью выполнили то, что должны были сделать еще по старому договору. Я бы с удовольствием остался работать на ТВ-6, но на данный момент продолжать здесь историю семьи Звездуновых маловероятно. Киселев планирует строить серьезный канал, а мы работаем в жанре юмора. Поэтому вероятность того, что я останусь на ТВ-6, составляет процента три, не больше. Воссоединяться с теми оэспэшниками, которые работают на РТР, я тоже не буду: не хочу обслуживать звезд и полузвезд, мне это не по душе. Так что пока абсолютно не известно, когда я вновь появлюсь на экране. Перестанут выходить на ТВ-6 (с 1 июля): «Ой, мамочки», «Вне родных квадратных метров», «Диск-канал», «Крутятся диски», «Аня, Карина и Женя представляют…», «Частная жизнь известных людей», «Ваша музыка», «Пальчики оближешь!», «ФаSон», «Бис!», «Амба-ТВ». Планируется закрыть: Fresh, «Вечеринка из Метелицы», «Рабочий полдень», «X-фактор». Возможно, останутся: «Театральный понедельник», «Ох, уж эти дети», «Наши любимые животные». Пока останутся: «Дорожный патруль», «Скандалы недели», «Канон», «Star-Старт».

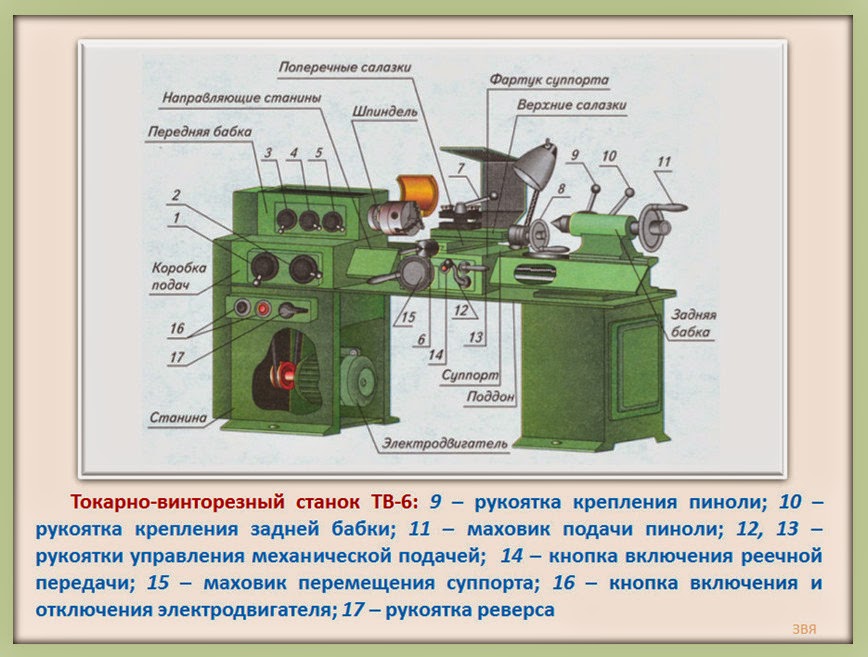

Расположение органов управления токарно-винторезным станком ТВ-6М

Расположение органов управления токарным станком ТВ-6М

Спецификация органов управления токарно-винторезного станка ТВ-6М

Рукоятки установки частоты вращения шпинделя
Рукоятки установки частоты вращения шпинделя
Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
Рукоятка установки величины подач и шага резьбы
Рукоятка переключения ходового валик
Кнопки включения, реверсирования и остановки станка
Ограждение к патрону
Защитный экран
Рукоятка зажима резцовой головки
Светильник местного освещения К-1М
Рукоятка ручного перемещения поперечной салазки
Рукоятка перемещения верхних (резцовых) салазок
Рукоятка зажима пиноли задней бабки
Рукоятка крепления задней бабки к направляющим станины
Маховик перемещения пиноли задней бабки
Кнопка включения и выключения реечной шестерни
Маховик ручного перемещения продольной каретки
Рукоятка включения гайки ходового винта
Рукоятка включения предельной механической подачи
Ограждение щитка для ходового винта и вала
Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Конструкция токарно-винторезного станка ТВ-6М

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.

Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.

Передняя бабка токарно-винторезного станка ТВ-6М

Чертеж коробки скоростей токарного станка ТВ-6М

Фото коробки скоростей токарного станка ТВ-6М

Передняя бабка крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-6М передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис.1). Рукоятка 1 имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые накручиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т.е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис.1).

При левой крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерни 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в спою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки передач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться коробке подач, т.е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размешается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя — в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки.

Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке — пробка для слива масла 22.

Гитара (передаточный механизм) токарно-винторезного станка ТВ-6М

Гитара (передаточный механизм) токарного станка ТВ-6М

Передаточный механизм служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна, на котором смонтированы шестерни. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-6М оно составляет:

i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.

Коробка подач токарного станка ТВ-6М

Коробка подач получает движение от коробки скоростей через шестерни передаточного механизма (гитару).

Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25, а при установке сменных шестерен гитары — 1,5; 2,0 и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм. на один оборот шпинделя.

Необходимые резьбы в подаче устанавливаются путем поворота рукоятки, расположенной на передней крышке коробки подач. Включение ходового валика осуществляется поворотом рукоятки 5 (рис.1). В положении, указанном на рис.5 осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передает вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового валика производится поворотом рукоятки

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла. Масло на шестерни и трущиеся поверхности подается фитилями.

В работе ходовой винт не должен иметь осевого перемещения.

Для выборки люфта нужно подтянуть две круглые гайки.

Суппорт токарно-винторезного станка ТВ-6М

Суппорт предназначен для закрепления и перемещения резца, он имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемещается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ новоротной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную, рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

В результате резец будет вибрировать, и снизится точность работы станка. Для устранения вибрации нужно отрегулировать прижимные планки 10 салазки 1 винтами 11.

Регулировка клиньев производится винтами, расположенными в торцах салазки 2 и салазки 4 суппорта.

Резцедержатель закрепляется на салазке 4 болтом 13 и рукояткой 14. При отворачивании рукоятки резцедержатель отжимается вверх от верхней салазки.

Для фиксации положения резцедержателя на салазке 4 имеется опорный штифт.

В резцедержателе можно закреплять одновременно до четырех резцов. Резцы крепятся болтами 15.

Фартук токарно-винторезного станка ТВ-6М

С помощью фартука можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Последняя входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передастся па реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Механическая подача от ходового винта осуществляется поворотом вниз рукоятки 7, соединяющей разъемную маточную гайку 8—9 с ходовым винтом.

Реечную шестерню 2 при нарезании резьбы надо обязательно выводить из зацепления с рейкой движением рукоятки 12 на себя.

При механической подаче от ходового валика и при ручной подаче суппорта с помощью маховичка 1 реечную шестерню вводят обязательно в зацепление с зубчатой рейкой движением рукоятки 12 от себя.

В конструкции фартука предусмотрена блокировка, не позволяющая одновременно включать механическую подачу от ходового валика и маточную гайку.

Задняя бабка токарно-винторезного станка ТВ-6М

Составные части задней бабки токарно-винторезного станка ТВ-6М

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус бабки 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно перемещается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Для удобства вращения на маховике закреплена рукоятка 6.

Чтобы пиноль при вращении маховичка не поворачивалась, она имеет шпоночную канавку, в которую входит винт-шпонка 7. Рукоятка 8 служит для зажима пиноли в корпусе бабки. Оси шпинделя и пиноли задней бабки должны совпадать.

Информационные и аналитические

С 1 января 1993 по 29 сентября 1995 года[1] выходили новости CNN International с закадровыми переводчиками Аркадием Горячевым[2], Петром Карцевым[3] и Антоном Алексеевым. (тестовое вещание шло ещё с мая 1992 года)[4][5]
С 1 октября 1994 по 20 января 2002 года выходила программа «Катастрофы недели»[6] (с 5 октября 1998 по 22 февраля 1999 года — «Катастрофы и войны недели»)[7][8] с Иваном Усачёвым[9], позже с Андреем Пучковым[10] (по субботам, пятницам, понедельникам или воскресеньям вечером[11] с повтором в понедельник или вторник утром)[12][13].
Со 2 октября 1994 по 2 июля 1995 года выходила программа «Отдел кадров» («О.К.»).
Со 2 января 1995 по 21 января 2002 года выходила сводка криминальных происшествий в Москве «Дорожный патруль»[14][15] (позже на канале РТР/Россия) (ежедневно 2-4 раза в день)[16][17][18][12][19].
С 8 января 1995 по 20 января 2002 года выходила программа «Дорожный патруль. Сводка за неделю» (по воскресеньям вечером или ночью с повтором по понедельникам в 8:40/6:45 или вечером)[20][21][22].
С 9 января 1995 по 27 сентября 1996 года выходила программа «Курс доллара» (5 раз в неделю, 3 раза в день)[23][24].
С 10 апреля 1995 по 26 декабря 1999 года выходила информационно-аналитическая программа «Обозреватель» со Станиславом Кучером (ранее — «Прогнозы недели») (по воскресеньям вечером с повтором в понедельник утром).
Со 2 октября 1995 по 28 января 2000 года выходила программа «Те кто» с Анастасией Соловьёвой и Петром Фадеевым[25][26] (изначально как актуальное интервью с гостями[27], позже — в жанре новостей)[28]. С 6 марта по 2 октября 1999 года также выходил еженедельный выпуск «Те кто недели».
С 1 по 15 декабря 1995 года выходила программа о кандидатах в депутаты Госдумы «Выбери меня» с Матвеем Ганапольским[29]. (ранее на 4-м канале Останкино)
С 26 января 1996 по 30 июня 1997 года выходила еженедельная программа «Курс недели»[30].
С 18 марта 1996[31] по 31 октября 1997 года выходила первая информационная программа телеканала «Шесть новостей»[32][33], рассказывавшая о шести основных событиях за день без ведущих, с привлечением корреспондентов телеканала или актёров озвучания. Такое же название использовалось для обозначения выпусков новостей в печатных телепрограммах в период с 11 октября[34] по 13 ноября 1999 года[35], незадолго до и в первые недели после отказа ТВ-6 от сотрудничества с ТСН.
С 24 марта 1996 по 21 ноября 1999 года выходила итоговая воскресная новостная программа «Шесть новостей недели» с Александром Покладом[36], при ТСН-6 — с Натальей Эфрусси, Владимиром Непомнящим и другими ведущими.
С 1 ноября 1997 по 23 октября 1999 года выходила новостная программа стороннего производства «ТСН-6»[37][38] с Натальей Эфрусси, Аллой Волохиной, Андреем Ведутой, Александром Оверчуком, Русланом Случевским и другими ведущими (изначально в 9:00, 12:00, 15:00, 18:00 с продолжительностью 10 минут по будням[39] и с 9:00 по 15:00 и в 0:00 по выходным[40], затем в 8:30, 11:30, 14:30 и 17:30 по будням и с 11:30 по 17:30 и в 0:00 по выходным, с осени 1998 года новости стали выходить в 9:00, 11:00, 13:00, 15:00 и 18:00, позже 17:00 по будням[41] и только в 17:00 по субботам[42][43]). Также выходили короткие минутные выпуски ТСН, где ведущий одной строкой представлял новости часа или дня, обычно в начале нового часа или в межпрограммном пространстве. (25 октября 1999 года выпуски выходили в эфир только в аппаратной ТСН)[44]
С 3 ноября 1997 по 22 октября 1999 года выходили информационно-аналитические программы «Новости дня» (ведущие — Владимир Соловьёв, Анна Федотова; в 21:00, позже в 20:00) и ночная информационно-аналитическая программа «Шесть новостей дня» (в районе 23:00-0:10).
С 9 ноября 1998[45][46] по 21 января 2002 года выходил утренний информационно-развлекательный телеканал «День за днём» (с понедельника по пятницу утром, иногда также в праздничные дни). С 1 марта 1999[47] по 27 июля 2001 года[48], помимо утреннего эфира, существовал ещё и дневной выпуск, выходивший также по будням[49]. С основания программы и до 31 августа 2001 года в рамках её эфира существовала «Шкала новостей» — информационная программа, выходившая в составе утренней программы «День за днём», выпускавшаяся отдельной бригадой журналистов[50]. Среди них были Михаил Черваков, Константин Корольков[51], Зоя Милославская[52], Алексей Воробьёв[53], затем Андрей Негру, Владимир Якименко, Татьяна Лиманова и Андрей Белькевич[54]. Последние, включая Воробьёва[55], стали готовить выпуски программы после ухода Михаила Пономарёва, Анны Павловой и части коллектива Службы информации МНВК, не согласной со сменой концепции информационного вещания канала[56][57]. «Шкала новостей» выходила в эфир раз в 15 минут с 7:00 до 9:00 мск на утреннем канале и похожим образом — на дневном.
С 26 октября 1999 по 31 августа 2001 года «Шкала новостей» также выходила как отдельная программа в 7:00 (с 13 июня по 10 августа 2001 года), 9:00[58], 13:00/11:00 (до 16 июня 2000)[59][60] и 15:00 (с 17 апреля по 25 мая 2001 года) с заставкой «Шкалы новостей» образца 1998—2000 годов. С июня по август 2001 года в её рамках также рассказывались и последние новости спорта — кто-либо из редакторов канала зачитывал текст новостей под картинки видеотрансляций и турнирные таблицы с результатами игр. Со 2 июля по 31 августа 2001 года каждый такой выпуск «Шкалы новостей» не сопровождался экранными жёлтыми часами от программы «День за днём» в правом верхнем углу.

С 29 марта по 17 декабря 1999 года выходила программа о выборах «Избир.com» с Екатериной Шерговой и Петром Толстым[61].

С 4 октября 1999 по 2 июня 2000 года выходила информационно-разговорная программа «Место встречи» с Ариной Шараповой[62][63].

С 4 октября 1999 по 28 июля 2000 года выходила программа «Цитадень» с Иваном Демидовым[64].

С 25 октября 1999[65][66] по 18 апреля 2001 года выходила информационная программа «Новости»[67]. Программу вели бывшие сотрудники РТР Михаил Пономарёв, Анна Павлова[68] и Александр Сапожников. Выходила с понедельника по пятницу в 15:00, 20:00 (данный выпуск новостей выходил под названием «Новости дня») и 22:35-23:00[69][70] (при наличии в сетке вещания больших художественных фильмов время начала иногда могло смещаться на 0:00)[71], а также по субботам в 13:00 и 20:00[72][73].

C июня 2000 по апрель 2001 года также в начале каждого часа выходили короткие врезки «Новостей», где голос за кадром рассказывал обо всех актуальных событиях на этот час.

25 и 26 марта 2000 года в течение всего дня выходили специальные ролики под заголовком «Президент-2000», в котором деятели культуры, музыки и искусства рассказывали, каким, по их мнению, должен быть идеальный президент страны[74]. Также в течение 26 марта 2000 года вышло несколько специальных выпусков новостей по теме: в 12:00, 15:00, 20:00, 21:00 и 2:45[75] (в похожем режиме выходили выпуски и в дни парламентских выборов 19 декабря 1999 года — с 8:00 по 19:00)[76].

31 декабря 2000 и 6 января 2001 года[77] транслировался специальный проект «Россияне» (репортажи собственных корреспондентов и корреспондентов телекомпаний-сетевых партнёров ТВ-6 из российских роддомов)[78].

С 17 апреля 2001[79] по 21 января 2002 года выходила новостная программа журналистов старого НТВ[80] «Сегодня на ТВ-6» (с 3 сентября 2001 года — «Сейчас»[81]; ранее на ТНТ, позже на ТВС под названием «Новости»).

(изначально по будням в 20:00 и 23:00, по субботам и праздникам — в 13:00 и 20:00[82] и по воскресеньям в 13:00, с 28 мая 2001 — в 15:00, 19:00, 21:00 и 23:00 по будням[83], по субботам в 15:00 и 19:00 и воскресеньям в 15:00[84][85][86], с 3 сентября 2001 — ежедневно с шагом в 30 минут с 7:00 по 8:30, с шагом в 2 часа по будням с 9:00 по 21:00 и с шагом в 4 часа по выходным с 11:00 по 15:00/19:00; при этом выпуск в 13:00 по будням добавился только с 1 октября 2001 года)[87][88][89][90].

С 22 апреля 2001 по 20 января 2002 года выходила информационно-аналитическая программа «Итоги» с Евгением Киселёвым (ранее на 1-м канале Останкино, Пятом канале, НТВ, ТНТ, позже на ТВС) (по воскресеньям вечером с повтором в понедельник утром).

С 3 сентября 2001[109] по 21 января 2002 года выходила поздневечерняя информационно-аналитическая программа «Грани» с Владимиром Кара-Мурзой[110] (позже на ТВС) (по будням в 23:00).

Технические характеристики станка ТВ-6М

Наименование параметра	ТВ-4	ТВ-6	ТВ-6М	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	10 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	130	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	180, 250, 355, 500, 710, 1000	60. .1000
Торможение шпинделя	нет	нет	нет	нет
Блокировка рукояток	нет	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	50	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±45°	±40°
Число ступеней продольных подач суппорта	3	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65	65
Наибольшее поперечное смещение задней бабки, мм	±5
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 1100	1100 х 470 х 1020	1050 х 535 х 1200
Масса станка, кг	280	300	280	400

Список литературы:

Токарно-винторезный станок ТВ-6М. Паспорт и руководство по уходу и обслуживанию, 1992
Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки, 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Локтева С.Е. Станки с программным управлением, 1986
Модзелевский А. А., и др. Токарные станки, 1973
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Классификация и основные характеристики станков токарной группы
Выбор подходящего станка для металлообработки
Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
Графические знаки для токарных станков
Фрикционная муфта токарно-винторезного станка
Технология ремонта токарного станка. Ремонт направляющих станины и суппорта
Технология ремонта токарного станка. Ремонт передней и задней бабки
Ремонт шпинделя токарного станка
Методика проверки и испытания токарно-винторезных станков на точность
Справочник токарных станков
Заводы производители токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Авторские и документальные

С 16 января 1994 по 5 марта 2000 года[111] выходила программа «Кинескоп» с Петром Шепотинником. (позже на РТР[112], сейчас на телеканале Россия-Культура)[113]
С 25 июля 1994 по 16 июня 1995 года выходил ежедневный блок программ «Гаудеамус» (ранее — «Летняя разминка», «Осенний марафон»[114], «TV-дайджест»), состоявший из документальных, познавательных и публицистических передач производства МТБУ, а также художественных фильмов[115][116].
С 7 августа 1994 по 13 июля 1996 года выходила авторская военная программа «Воен-ТВ представляет». (ранее на канале Северная корона)[117]
Со 2 октября 1994 по 31 мая 1995 года выходила авторская программа Александра Олейникова «Мои новости»[118].
С 19 ноября 1994 по 5 апреля 1997 года выходила авторская программа Александра Гордона «Нью-Йорк, Нью-Йорк»[119]. (С 5 июля 1997 по 29 января 2000 года выходили повторы)
29 ноября 1994 года была показана специальная программа «Прямой эфир: Анатолий Карпов — Гарри Каспаров»[120] с Алексеем Ефимовым[121].
Со 2 января 1995 по 11 июня 1998 года выходила программа «Аптека» с Борисом Шитиковым, позже с Татьяной Агафоновой.
С 29 января 1995 по 27 сентября 1996 года выходила разговорная программа «Чай-клуб» с Зиновием Гердтом[122][123]. (С 13 октября 1996 по 21 сентября 2001 года периодически выходили повторы)[124][125]
С 4 марта 1995 по 30 сентября 1999 года выходила программа «В мире людей» с Эдуардом Сагалаевым, позже с Екатериной Шерговой, Михаилом Кожуховым[126] и Петром Толстым.
С 3 апреля 1995 по 2 июля 2001 года (с перерывом с 21 декабря 1998[127] по 4 сентября 2000 года)[128] выходила программа о театрах «Театральный понедельник» с Екатериной Коноваловой[129][130]. С 1997 по 1998 год ведущими программы также были Дмитрий Вермишев и Марина Кочнева[131] (по понедельникам вечером, позже днём)[132].
С 5 апреля по 1 декабря 1995 года периодически выходила экологическая программа «Зелёное сердце» с Натальей Великодной[133].
С 11 апреля 1995 по 26 октября 2001 года[134] выходила бытовая программа «Скандалы недели» (с 7 июля 2001 — «Скандалы…», с 28 сентября 2001 года — «Нравы»)[135][136] с Андреем Добровым и Сергеем Соколовым, позже с Петром Толстым (каждую субботу[137][138] или воскресенье вечером с повтором в понедельник утром[139], иногда по четвергам или пятницам вечером)[140][141][142].
С 14 мая 1995 по 27 мая 2001 года выходила религиозная программа «Канон»[143] с Константином Ковалёвым[144], позже с Иваном Охлобыстиным[145] и Дмитрием Менделеевым[146][147] (с 4 марта по 27 мая 2001 года выходил цикл передач «Как жить по-православному?» с Иваном Демидовым от создателей программы)[148][149].
С 9 сентября 1995 по 21 апреля 1996 года выходили документальные фильмы из серии «Подводная одиссея команды Кусто». (ранее на 1-м канале Останкино, позже на ОРТ/Первом канале)
С 16 октября 1995 по 22 января 2000 года выходил цикл авторских фильмов Александра Политковского о российском быте «Территория ТВ-6».
С 27 июля 1996 по 28 июня 1997 года выходила программа о науке и технике «Открытия недели» с Алексеем Фокиным[150].
С 1 октября 1996 по 1 января 1998 года выходила программа «Частный случай» с Игорем Воеводиным, позже с Александром Гордоном[151].
С 12 октября 1996 по 26 июля 1997 года выходила программа «Париж, Париж» с Натальей Тюриной.
С 18 мая по 2 ноября 1997 года выходил цикл программ к 850-летию Москвы «Москва-850» с Александром Покладом, Петром Фадеевым, Иваном Усачёвым, Алексеем Ефимовым, Иваном Демидовым, Сергеем Белоголовцевым, Татьяной Агафоновой, Екатериной Коноваловой, Александром Олейниковым, Дарьей Дроздовской, Станиславом Кучером, Александром Гордоном, Виктором Мережко, Павлом Кабановым, Татьяной Лазаревой, Отаром Кушанашвили, Александром Политковским, Анастасией Соловьёвой и другими ведущими (у каждой серии был свой ведущий)[152].
С 1 ноября 1997 по 2 октября 1999 года выходил цикл документальных познавательных фильмов «Путешествия с Национальным географическим обществом»[153]. (позже на ТНТ)
С 7 марта по 30 мая 1998 года[154] выходила программа о ситуации на российских автодорогах и дорожном движении «Место происшествия»[155][156] с Сергеем Варчуком[157].
С 10 октября 1998[158] по 19 января 2002 года выходила документальная программа «Дорожный патруль: расследование» с Сергеем Колесниковым, в 1999—2000 годах с Сергеем Варчуком[159][160] (по субботам вечером, позже днём, повтор в воскресенье днём). (ранее похожая передача от той же команды выходила на ОРТ под названием «Операция» с Дмитрием Матвеевым)[161]
С 10 декабря 1998 по 30 мая 1999 года выходила мистическая программа «Эра водолея» с Иваном Кононовым[162][163].
7 и 14 марта 1999 года выходила авторская программа Олега Видова «Бесконечная история Голливуда» (ранее — «Голливудский экспресс») (позже на канале Культура).
С 16 марта по 27 июля 1999 года выходила программа о мистике, магии и астрологии «Мир чудес Анжелики Эффи»[164] (ранее на 2х2 и Телеэкспо).
В 1999 году в межпрограммном пространстве выходила документальная хроника «Век № 20. Наша версия» с закадровым голосом Игорем Верником. С 29 декабря 1999 по 1 января 2000 года были повторены все прошедшие выпуски.
С 7 октября 1999 по 3 марта 2000 года выходила программа о курьёзах всемирной истории «Краткий курс» с Артуром Крупениным[165][166].
С 17 января по 5 февраля 2000 года выходил документальный цикл Владимира Синельникова и Игоря Шевцова «Последний миф»[167][168].
С 28 мая по 9 декабря 2000 года выходила познавательная программа об интересных людях, добившихся успехов в своей работе, «Фактор успеха»[169] с Петром Олевым (по воскресеньям, позже по субботам утром).
С 16 июля 2000 по 2 декабря 2001 года[170] выходила программа о дачной работе и ландшафтном дизайне «Все в сад!» с Анастасией Соловьёвой[171][172][173] (по воскресеньям днём, позже утром)[174].
С 29 июля 2000 по 1 июля 2001 года выходила программа о непознанном и суевериях[175] «Х-фактор» с Андреем Пучковым (по выходным днём[176], позже рано утром)[177].
С 6 октября 2000 по 21 января 2002 года выходил документальный сериал «Самые громкие преступления XX века» (ранее на НТВ, позже на телеканале «Культура») (по пятницам вечером[178], затем по будням днём или вечером)[179][180].
С 1 февраля по 1 марта 2001 года выходил документальный цикл «Я — супермодель» с закадровым голосом Юлией Меньшовой. Среди героев были Клаудия Шиффер, Наоми Кэмпбелл, Эль Макферсон, Карен Малдер и Карла Бруни[181] (С 20 по 24 августа 2001 года выходили повторы)[182][183].
С 9 мая по 14 декабря 2001 года выходил цикл документальных фильмов «Новейшая история» с Евгением Киселёвым, Светланой Сорокиной[184], Григорием Кричевским и Евгением Матониным (ранее и позже на НТВ).
9 мая, 1 сентября 2001 года и 6 января 2002 года были показаны фильмы Тофика Шахвердиева: «Марш победы»[185], затем — первые фильмы из цикла «Детство»: «Надувные шарики»[186] и «Чтобы люди хлопали» (позже эти и все остальные фильмы цикла показал ТВС, первый фильм повторялся на НТВ[187][188], далее повторы шли на ТВЦ)[189].
С 12 мая 2001 по 12 января 2002 года выходила информационно-паразитическая программа «Итого» с Виктором Шендеровичем. (ранее на НТВ и ТНТ) (каждую субботу вечером)
С 22 мая по 26 июня 2001 года выходила программа о профессиях «Рабочий полдень» с Анастасией Чернобровиной. (по вторникам днём)[190][191]
С 23 мая 2001 по 19 января 2002 года выходила авторская программа Бориса Бермана и Ильдара Жандарёва «Интересное кино»[192] (ранее на НТВ, позже на ТВС и Первом канале).
С 29 мая 2001 по 21 января 2002 года выходила программа «Час быка» с Андреем Черкизовым (с 3 сентября 2001 — «Назло с Андреем Черкизовым») (ранее на НТВ, ТНТ[193], позже на ТВС) (по будням утром).
С 22 июня 2001[194][195] по 6 января 2002 года выходила программа об армии «Забытый полк» с Евгением Кириченко (ранее на НТВ, позже на ТВС)[196] (периодически). Первый показ на ТВ-6 изначально планировался на 8 мая 2001 года[197], но он был снят с телеэфира в связи с тем, что последний отснятый до захвата НТВ выпуск программы принадлежал этому каналу и должен был быть показан там[198][199].
С 11 августа по 2 сентября 2001 года выходил документальный цикл Александра Тихомирова «Лицо кавказской национальности» (ранее на НТВ)[200].
12 августа 2001 года был показан документальный фильм Сергея Морозова «Поднять „Курск“» (без упоминания в печатных телепрограммах)[201].
С 3 сентября 2001 по 21 января 2002 года выходила документальная программа о природе «100 чудес света» (по будням днём) (позже на ТВС под тем же названием, на НТВ под названием «Дикий мир. Борьба за выживание» и на Пятом канале как «Борьба за выживание»)[202].
С 8 сентября по 30 ноября 2001 года выходила экологическая программа «Опасный мир» с Андреем Норкиным (по субботам, позже по пятницам днём).
С 9 сентября по 15 декабря 2001 года выходила программа «Один день» с Кириллом Набутовым. (Ранее на НТВ, позже на ТВС и снова на НТВ)
С 16 сентября 2001 по 20 января 2002 года выходила программа Ивана Усачёва «За гранью возможного» (по воскресеньям днём).
С 22 сентября 2001 по 19 января 2002 года выходила авторская программа «Дачники» с Марией Шаховой (по субботам днём или вечером). (Позже на ТВС, «Первом канале» и НТВ)
Со 2 ноября 2001 по 19 января 2002 года выходил цикл документальных фильмов «Открытые небеса-2001 (2002). Культура для нового тысячелетия» (ранее на 31-м канале, REN-TV и ТНТ, позже на ТВС) (по пятницам или субботам поздно вечером)[203]. Был показан не полностью из-за закрытия телеканала[204][205].
С 3 ноября по 22 декабря 2001 года выходила документальная программа «Антология преступлений» с Андреем Чернышовым.
С 4 по 8 декабря 2001 года выходил документальный цикл Бориса Соболева[206] «Штурм будет стоить дорого»[207][208][209] (позже в повторах на ТВС).
С 14 декабря 2001 по 18 января 2002 года выходила авторская публицистическая программа «Свидетели века» с Владимиром Кара-Мурзой (ранее на НТВ)[210].
30 декабря 2001 года[211] вышел только один фильм из документального цикла «Здесь был СССР» с Виктором Шендеровичем[212][213] (остальные фильмы подготовить и показать не удалось в связи с ли

Обзор 55-дюймового ЖК-телевизора Realme Smart TV SLED 4K (RMV2001) на ОС Android TV

Паспортные характеристики, комплект поставки и цена

Экран
Тип экрана	ЖК-панель VA с прямой (Direct LED) светодиодной (SLED) подсветкой
Диагональ	55 дюймов / 139 см
Разрешение	3840×2160 пикселей (16:9)
Яркость	нет данных
Контрастность	нет данных
Глубина цвета панели	10 бит (8 бит + FRC)
Время отклика	нет данных
Углы обзора	178° (гор. ) и 178° (верт.)
Интерфейсы
антенный вход, аналоговый и цифровой (DVB-T/T2, DVB-C) ТВ-тюнеры (75 Ом, коаксиальный — IEC75) антенный вход, спутниковый тюнер (DVB-S/S2) (коаксиальный — F-тип) разъем для карты доступа CI (PCMCIA) цифровые входы HDMI, видео и аудио, ARC (только HDMI 3), до 3840×2160/60 Гц (отчет edid-decode), 3 шт. композитный видеовход и стереоаудиовход для него (3×RCA) компонентный видеовход (гнездо миниджек 3,5 мм на 4 контакта) выход на наушники (гнездо стереоминиджек 3,5 мм) цифровой электрический аудиовыход S/PDIF (RCA) USB-интерфейс 2.0, подключение внешних устройств, (гнездо типа А), 2 шт. проводная сеть Ethernet 10/100 Мбит/с (RJ-45) Wi-Fi IEEE 802.11a/b/g/n, 2,4 и 5 ГГц Bluetooth 5.0 (пульт ДУ, вывод аудио, HID)
Другие характеристики
Акустическая система	стереофоническая, 4 громкоговорителя (2 +2), 24 Вт
Особенности	операционная система Android TV (Android 9. 0) поддержка расширенного динамического диапазона (HDR10 и HLG) цветовой охват 108% NTSC электронный гид по программам (EPG) голосовой помощник Google мультимедийные функции: воспроизведение аудио-, видео- и графических файлов и т. д. поддержка Chromecast два (ИК и Bluetooth) пульта ДУ визуально безрамочный дизайн однокристальная система MediaTek с 4 ядрами ARM Cortex-A55 (1,2 ГГц) и GPU Mali-470 MP3 монтажные отверстия VESA 200×200 мм 1 год гарантии
Размеры (Ш×В×Г)	128×77×22 мм с ножками 123×71×7 мм без ножек
Масса	13,7 кг с ножками 13,5 кг без ножек
Потребляемая мощность	150 Вт в рабочем режиме (номинальная), не более 0,5 Вт в дежурном режиме
Напряжение питания	100—240 В, 50/60 Гц
Комплект поставки (необходимо уточнять перед покупкой!)	телевизор комплект подставки (2 ножки, 4 винта) два пульта ДУ руководство пользователя руководство по установке ножек
Ссылка на сайт производителя	Realme Smart TV SLED 4K
Розничные предложения	узнать цену

Внешний вид

Дизайн строгий, декоративные элементы отсутствуют. Экран визуально безрамочный, он выглядит как монолитная поверхность, ограниченная снизу узкой планкой, а сверху и с боков — узкой окантовкой. По данным производителя, экран занимает 94,6% площади корпуса. Окантовка и планка изготовлены из алюминиевого сплава. Их матовая поверхность анодирована и окрашена в черный цвет. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть неширокие поля (от области отображения до внешних границ экрана сверху и с боков по 10 мм, а снизу — 17 мм). Внешняя поверхность матрицы глянцевая, но при перпендикулярном взгляде видно легкое матовое размытие отраженных объектов. Есть довольно эффективный антибликовый фильтр, который заметно снижает яркость отраженных объектов. Поверхность экрана с виду черная и на ощупь жесткая. По центру планки снизу располагается логотип в виде наклеенных букв с зеркальной поверхностью.

Сзади телевизор выглядит аккуратно.

Задняя панель в верхней части изготовлена из тонкого листа стали и имеет стойкое черное матовое покрытие. Выступающий назад кожух в нижней части с заходом на нижний торец изготовлен из черного пластика с матовой поверхностью. На большей части площади этого кожуха есть рельеф в виде мелких пупырышков. Интерфейсные разъемы размещены в двух нишах. Часть разъемов направлена вниз, часть вбок. Подключать кабели к разъемам неудобно. Скорее, даже очень неудобно, а расположение разъема для подключения наушников ничего, кроме недоумения не вызывает. В верхней части телевизор относительно тонкий.

На нижнем торце левее центра есть накладка из прозрачного пластика, прикрывающая ИК-приемник пульта ДУ и индикатор состояния. В дежурном режиме индикатор относительно ярко горит красным, а в рабочем он не светится.

На задней панели под правую руку есть 5-позиционный джойстик (отклонение по четырем направлениям и нажатие), с помощью которого можно очень ограниченно управлять телевизором без пульта ДУ. Отклонение джойстика вправо или влево всегда регулирует громкость, что делает навигацию по спискам в меню и т. д. с его помощью практически невозможной.

Штатная подставка состоит из двух отлитых из алюминиевого сплава ножек галочкой, которые винтами прикрепляются к нижнему торцу.

Опираются ножки на противоскользящие накладки из упругого пластика. Жесткость конструкции соответствует весу телевизора. Телевизор стоит устойчиво, без видимого наклона. Расстояние между крайними точками ножек 128 см, что на 5 см больше ширины самого ТВ, а это иногда может снижать количество возможных вариантов установки телевизора.

На пластиковом кожухе сверху и снизу есть вентиляционные решетки. За двумя решетками на нижнем торце можно разглядеть по одному средне-высокочастотному громкоговорителю с вытянутыми диффузорами, которые установлены в индивидуальные боксы. За двумя круглыми решетками на задней панели расположены по одному средне-низкочастотному громкоговорителю с круглыми диффузорами.

Упакован телевизор и все к нему в прочную и ничем не примечательную коробку из гофрированного картона. Для переноски в коробке есть боковые прорезные ручки.

Коммутация

Кабель питания неотсоединяемый, его длина 1,5 м.

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях телевизора. Большинство разъемов полноразмерные и размещены более-менее свободно. Исключениями являются сдвоенные порты USB — две пухлые флешки без использования удлинителя в них уже не вставишь, — а также разъем для ввода компонентного видеосигнала в аналоговом виде, который представляет собой гнездо для четырехконтактного миниджека. Соответствующего переходника на три RCA в комплекте нет.

Есть поддержка управления по HDMI — функция HDMI CEC. Она работает, например, с плеером Ultra HD Blu-ray Sony UBP-X700 — передаются нажатия на курсорные кнопки, на кнопки выбора, паузы, воспроизведения, остановки, ускорения воспроизведения. Также подключенный по HDMI плеер включается при включении телевизора или просто при выборе соответствующего входа, и наоборот — ТВ включается при включении плеера.

К телевизору по Bluetooth можно подключить внешнюю акустику или наушники, также удалось подключить мышь, но не клавиатуру.

Пульт и другие способы управления

К телевизору прилагается сразу два пульта, оба требуют по паре элементов питания типа ААА, которых в комплекте нет. Один побольше с бо́льшим количеством кнопок и второй поменьше и с меньшим числом кнопок. Первый работает по ИК, второй — преимущественно по Bluetooth, что, конечно, само по себе удобнее. Таким образом, зрителю дается свобода выбора, каким пультом ему пользоваться. Кроме того второй пульт будет запасным на случай, если первый потеряется или сломается. Корпуса пультов изготовлены из черного пластика с матовой поверхностью, а почти все кнопки — из резиноподобного материала, исключение — кнопка выбора и кольцо курсорных кнопок на меньшем пульте. На обоих пультах есть кнопки для быстрого запуска ряда приложений, которые по сути только занимают место и иногда отнимают у пользователя время из-за случайного запуска (или попытки запуска в случае Netflix) программы.

Большой пульт самый обычный и особого обсуждения не заслуживает.

Малый пульт гибридный, он может работать как по ИК, так и по Bluetooth. По ИК пульт работает до сопряжения с телевизором или тогда, когда телевизор находится в глубоком сне. Во всех остальных случаях ИК-передатчик не работает, и команды передаются по Bluetooth.

В передней части пульта есть отверстие микрофона. Голосовой помощник от Google запускается при нажатии на кнопку с цветастыми кружками (для ввода голосовой команды держать ее не нужно), также его можно запустить с домашней страницы. Этот помощник поможет найти контент, который предоставляют ряд программ, и ответить на какие-то вопросы (показывает и проговаривает ответ), например, какая сейчас погода за окном.

В ряде программ работает голосовой ввод текста. Также есть базовая интеграция с самим ТВ, например, голосом можно менять громкость, выключать/включать звук и выключать сам ТВ, открывать меню с настройками, выбирать нужный вход и запускать программу по ее названию. Еще можно вывести на экран программу телепередач и переключиться на ТВ-канал по его названию. На слова и фразы, не распознанные как команды, выполняется поиск, и в результатах поиска будет предложен развлекательный контент, в том числе из YouTube, а иногда открывается страница приложения в магазине Google Play с названием, соответствующим поисковой фразе.

Функции координатного ввода, например гироскопической мыши, у пульта нет. Ограниченные в случае такого «умного» телевизора возможности пульта можно компенсировать, подключив к телевизору настоящие клавиатуру и мышь. Эти устройства ввода (как и накопители) работают по USB даже через USB-разветвитель, освобождая дефицитные USB-порты под другие задачи. Поддерживается прокрутка колесиком. Задержка перемещения курсора мыши относительно движения самой мышью небольшая. Для подключенной клавиатуры по умолчанию раскладка горячим сочетанием клавиш не переключается, но можно установить и настроить стороннее приложение для быстрой смены раскладок. Поддерживаются некоторые быстрые клавиши из основного и дополнительного набора (например, переключение между последними программами (к сожалению, список программ при этом на экране не отображается), возврат/отмена, переход на главную страницу, вызов контекстных настроек, регулировка громкости, включение/выключение звука, остановка/воспроизведение, следующий/предыдущий трек или файл, запись снимков с экрана и т. д.). Неудобно, что для отмены/выхода нужно нажимать специальную навигационную клавишу [назад], а не [Esc]. Не на каждой клавиатуре с мультимедийными клавишами есть такая кнопка. Нужно отметить, что в целом штатный интерфейс самого ТВ хорошо оптимизирован для использования только пульта ДУ, поэтому подключать клавиатуру и мышь в общем-то, необязательно, но, возможно, придется для комфортной работы в сторонних программах.

Управлять этим ТВ можно с мобильного устройства с помощью одного из приложений имитирующих пульт ДУ для телевизоров под управлением Android TV.

Воспроизведение мультимедийного контента

Программной платформой для этого ТВ служит операционная система Android TV, основанная на Android версии 9. 0. Конфигурацию аппаратной части поясняют данные программы CPU-Z:

В режим неглубокого сна ТВ переводится при коротком нажатии на кнопку питания. Из этого режима телевизор можно включить с пульта по Bluetooth и по сети с помощью приложения. Включается ТВ при этом практически моментально. Долгое нажатие на кнопку питания с последующим подтверждением или перерыв в электроснабжении переводит ТВ в режим глубокого сна. Из этого состояния включить телевизор можно только кнопкой на пульте (по ИК) или на самом ТВ. При этом система перезапускается заново, а это уже занимает гораздо больше времени, примерно 40 секунд.

Домашняя страница (или Главный экран) в Android TV представляет собой несколько горизонтальных лент с плитками избранных установленных приложений и рекомендуемого контента. Кружки с подписями слева поясняют, к чему относятся содержимое лент, и позволяют запустить соответствующую программу (или выводят список установленных программ — кружок Приложения). В верхней части страницы есть значки-кнопки голосового и текстового ввода строки поиска, вывода системных сообщения, выбора входов, индикации подключения к сети, доступа к настройкам и часы.

Настройки домашней страницы позволяют пользователю что-то на ней менять.

Настроек и в частности настроек изображения много. Они доступны, например, из меню настроек, вызываемого с домашней страницы.

Доступ к настройкам также удобно получить из контекстного меню с плитками, которое можно вывести на экран при просмотре ТВ-каналов или внешних источников видеосигнала.

Также настройки изображения доступны в штатном плеере. Тогда как в случае, сторонних программ при нажатии на кнопку вызова настроек выводится контекстное меню этой программы и менять настройки изображения уже не получится. Меню с настройками занимает большую часть экрана, что в ряде случаев затрудняет оценку вносимых в изображение изменений. Настройки изображения сохраняются раздельно как минимум для двух групп — для всех приложений и для всех внешних входов, включая ТВ-тюнер. Интерфейс переведен на русский язык, качество перевода хорошее. Отметим, что в целом ни к стабильности работы, ни к отзывчивости оболочки у нас особых претензий не возникло.

Формально для Android TV выбор приложений в магазине Google Play очень ограничен.

Однако, в большинстве случаев можно установить программы из файлов APK, и ими можно будет нормально пользоваться. Встроенные приложения не могут похвастаться особой функциональностью и удобством, поэтому стоит установить и в дальнейшем использовать предпочитаемые пользователем сторонние программы. Например, для воспроизведения видеофайлов мы установили MX Player и VLC for Android, а для доступа к файловой системе, сетевым ресурсам и т. д. — ES Проводник. Список приложений всегда можно вывести на экран долгим нажатием на кнопку Home, что удобно.

Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологии Chromecast (подключиться по Miracast не удалось). Chromecast (или Google Cast) мы опробовали в браузере Google Chrome (под Microsoft Windows 10).

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента, например, при использовании программы VLC for Android, также могут быть серверы UPnP (DLNA) и серверы SMB. Были опробованы жесткие диски, внешние SSD и обычные флешки. Два протестированных жестких диска без проблем работали от любого из двух USB-портов без дополнительного питания, а в режиме глубокого сна или после некоторого периода отсутствия обращения к ним жесткие диски отключались (и включались при обращении к ним). Отметим, что телевизор поддерживает чтение USB-накопителей с файловыми системами FAT32 и NTFS, exFAT не поддерживается, а с кириллическими названиями файлов и папок не было никаких проблем. Плеер телевизора обнаруживает все файлы в папках, даже если на диске очень много файлов (более 100 тысяч), но он не имеет доступа к встроенной флеш-памяти.

Нет особого смысла тестировать воспроизведение аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. В случае растровых графических файлов возможности встроенного плеера обсудить стоит, так как только он может воспроизводить эти файлы в истинном разрешении 3840×2160. Все сторонние программы, как и сама ОС, выводят статическое изображение в разрешении 1920×1080. Впрочем, как встроенный плеер, так и сторонние программы могут выводить видео в истинном разрешении 3840×2160, используя средства аппаратного декодирования. Также ряд программ для потокового воспроизведения видео, например, YouTube, могут выводить 4K-видео (в том числе HDR).

Нами подтверждена способность встроенного плеера телевизора показывать растровые графические файлы в форматах JPEG, GIF, PNG и BMP, в том числе в виде слайд-шоу. При этом изображение можно увеличить в 2 и 4 раза, но режима подгонки к границам экрана нет. Яркостная четкость при выводе изображений на экран высокая и соответствует разрешению 4К, тогда как цветовая четкость чуть-чуть снижена, и то только в горизонтальном направлении.

Тестирование воспроизведения видеофайлов проводилось в основном с помощью плеера MX Player. Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах AAC, AC3, DTS, MP2, MP3 и PCM. Большинство из опробованных современных актуальных форматов файлов высокого разрешения без проблем воспроизводились в режиме аппаратного декодирования, вплоть до вариантов H.265 с разрешением 4К при 60 кадр/с. В MX Player можно смотреть копии дисков Blu-ray, но только по файлам. Впрочем, при этом все равно можно переключаться между звуковыми дорожками и субтитрами, даже если их очень много. Поддерживается воспроизведение видеофайлов HDR (HDR10 и HLG, контейнеры MP4, TS, WebM и MKV кодеки VP9 и H.265), а в случае файлов с 10 бит на цвет согласно визуальной оценке градаций оттенков больше, чем у 8-битных файлов.

Редко, но попадались видеофайлы, с которыми у телевизора были проблемы. Например, файлы VCD MPEG1, DivX 3 в контейнере AVI, DivX 5 (MPEG4 ASP) в контейнерах AVI, DIVX, MKV и OGM не воспроизводились в режиме аппаратного декодирования, но их получилось воспроизвести в режиме программного декодирования. Также файлы MPEG2 SVCD / KVCD не увеличивались до ближайших границ экрана, но MPEG2 MP@HL с разрешением 720p/1080p воспроизводятся нормально. Не поддерживается кодек AV1, не воспроизводятся файлы WMV и звуковые дорожки WMA.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что телевизор при воспроизведении видеофайлов подстраивает частоту обновления экрана под частоту кадров в видеофайле, но только на 50 или 60 Гц, поэтому файлы с 24 кадр/с воспроизводятся с чередованием длительности кадров 2:3. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков (при Яркость = 55 и Контрастность = 47). Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей составил 200 Мбит/с (H.264, http://jell.yfish.us/), по проводной сети Ethernet — 90 Мбит/с, а по Wi-Fi — 200 Мбит/с. В двух последних случаях использовался медиасервер роутера Asus RT-AC68U.

Звук

Громкость встроенной акустической системы для жилой комнаты, соответствующей по размерам данной диагонали экрана, достаточная, есть даже большой запас. Стереофонический эффект распознать можно. Присутствуют высокие и средние частоты, низких — совсем немного. Явно есть паразитные резонансы корпуса, но даже на максимальной громкости нет значительных искажений сигналов с высоким уровнем. В целом для класса встроенной в телевизор акустики ее качество приемлемое. Сравним АЧХ этого ТВ с АЧХ двух телевизоров высшего класса (получена с помощью шумомера при воспроизведении звукового файла с розовым шумом, интервал УЗД в 1/3 октавах):

Видно, что у данного ТВ самых низких частот нет, самые высокие тоже отсутствуют, но середина диапазона довольно ровная. Громкость относительно высокая (79 дБА по розовому шуму на расстоянии 2 м).

При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ большой, шума в паузах нет, самых низких частот явно не хватает, стереофонический эффект выражен отчетливо, звук резковатый, общее качество звука среднее.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к плееру Ultra HD Blu-ray Sony UBP-X700. Использовалось HDMI-подключение. В случае данного источника телевизор поддерживает режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 50/60 Гц, а также 1080p и 4К при 24 Гц (о поддерживаемых режимах при подключении к ПК рассказано ниже). Подстройка частоты обновления под частоту кадров в сигнале работает, но только на 50 или 60 Гц, поэтому, например, в случае режима 1080p и 4К при 24 кадр/с кадры выводятся с чередованием длительности 2:3. Цвета правильные, с учетом типа видеосигнала яркостная четкость высокая, а цветовая чуть ниже возможной. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков (при Яркость = 55 и Контрастность = 47).

В большинстве случаев телевизор отлично справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение даже при самом замысловатом чередовании полукадров (полей). При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется частичное сглаживание границ объектов. Функция подавления видеошумов работает также хорошо, не приводя к существенным артефактам в случае динамического изображения.

При подключении к компьютеру по HDMI вывод изображения в разрешении 3840 на 2160 пикселей мы получили с кадровой частотой вплоть до 60 Гц включительно. Телевизор все также подстраивает частоту обновления экрана только на 50 или 60 Гц, поэтому в случае сигнала 24 кадр/с кадры выводятся с чередованием длительности 2:3. Масштабирование к разрешению матрицы ТВ (если оно нужно) выполняется с хорошим качеством, контраст тонких линий сохраняется. В случае сигнала 4К с исходной цветовой четкостью (вывод в режиме RGB или компонентного сигнала с кодированием цвета 4:4:4) вывод собственно изображения на экран ТВ можно получить без снижения цветовой четкости.

Под Windows 10 вывод в режиме HDR на данный телевизор возможен при выборе соответствующей опции в настройках дисплея. При разрешении 4К и 60 Гц вывод идет в режиме 8 бит на цвет, дополненных динамическим смешением цветов, видимо, с помощью видеокарты на аппаратном уровне. При 4К и 30 Гц и ниже — 12 бит на цвет (за 10-битый вывод отвечает уже сам ТВ):

Тестовый градиент (в программе DisplayHDR test tool) показал наличие 10-битного вывода (используется динамическое смешение цветов с помощью видеокарты (отличный результат) или самим телевизором (результат чуть хуже — на темных участках видно больше градиентов)). Максимальная яркость в режиме HDR такая же, что и в режиме SDR, но все равно довольно высокая, цветовой охват широкий (см. ниже), поэтому поддержка HDR неплохая.

ТВ-тюнер

Данная модель оснащена тюнером, принимающим аналоговый и цифровой сигнал эфирного и кабельного вещания. Качество приема цифровых каналов на дециметровую антенну, закрепленную на стене здания (почти прямая видимость в направлении на телевышку в Бутово, расположенную на расстоянии 14 км), было на высоком уровне. Удалось найти ТВ-каналы во всех трех мультиплексах (всего 30 и 3 канала радио).

Присутствуют четыре списка избранных программ. Формально есть поддержка электронной программы передач, но с прошивкой на момент тестирования таблица программы не заполнялась информацией о передачах.

Также нельзя было переключаться на каналы вводом номера или переключением на предыдущий или следующий канал. Надеемся, это будет исправлено при очередном обновлении, поэтому в недостатки данный момент не выносим. То есть переключаться на нужный канал можно с помощью голосового помощника или выбором канала в списке избранных или в программе телепередач. Teletext поддерживается.

Присутствует функция записи цифровых ТВ-каналов в режиме сдвига во времени (Time shift, нужно нажать кнопку паузы), просто при нажатии на кнопку записи (остановка записи — нажатие на кнопку Стоп) и по расписанию.

Примечательно, что для функций записи в отличие от ряда других производителей, скорее всего, получится использовать USB-носитель с поддерживаемой файловой системой (по всей видимости, это только FAT32) без необходимости его специальной подготовки или форматирования.

Микрофотографии матрицы

Выявленные характеристики экрана позволяют предположить, что в данном телевизоре установлена матрица типа *VA. Микрофотографии не противоречат этому (черные точки — это пыль на матрице фотоаппарата).

Белый
Светло-серый
Темно-серый
Темно-темно-серый

Субпиксели трех цветов (красного, зеленого и синего) поделены на две различающиеся по площади и независимо управляемые области, каждая из которых разделена на четыре участка с доменами в различающейся ориентации. Такое сложное устройство в принципе способно обеспечить широкий динамический диапазон по количеству оттенков, так как с ростом яркости области включаются последовательно, и хорошие углы обзора, чему способствует вариация ориентации ЖК в доменах. Отметим, что никакого видимого «кристаллического эффекта» (микроскопической вариации яркости и оттенка) в данном случае нет.

Измерение яркостных характеристик и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась как отношение яркости белого и черного поля в измеряемых точках.

Параметр	Среднее	Отклонение от среднего
Параметр	Среднее	мин., %	макс., %
Яркость черного поля	0,052 кд/м²	−17	28
Яркость белого поля	290 кд/м²	−14	12
Контрастность	5700:1	−28	11

Аппаратные измерения показали, что контрастность для этого типа матриц гораздо выше типичной. Равномерность белого и черного полей невысокая, как и контрастности. На черном поле можно заметить вариацию засветки по площади экрана:

Черное поле

При выводе белого поля во весь экран можно заметить вариацию яркости и цветового тона. Впрочем, на реальных изображениях, то есть при просмотре кино, фотографий и т. д. эту неравномерность увидеть практически невозможно.

Белое поле

В таблице ниже приведена яркость белого поля во весь экран при замере в центре экрана и потребляемая мощность (нет подключенных USB-устройств, звук выключен, активен Wi-Fi, значения настроек обеспечивают максимальную яркость):

Значение настройки Подсветка	Яркость, кд/м²	Потребление электроэнергии, Вт
100	308	134
50	186	86,5
0	52	38,6

В режиме ожидания максимум потребления ТВ порядка 8 Вт. Длинные периоды с таким потреблением сменяются кратковременными периодами с очень низким потреблением. В режиме глубокого сна потребление составляет примерно 0,4 Вт. В обоих случаях индикатор питания светится красным.

На максимальной яркости изображение не будет казаться блеклым даже в ярко освещенном помещении, тогда как в полной темноте можно установить комфортный уровень яркости.

Управление яркостью свечения подсветки осуществляется с помощью ШИМ с частотой 200 Гц. Ниже приведена зависимость яркости от времени, числа — это значения настройки Подсветка:

Мерцание не выявляется при обычном просмотре ТВ, но все же на средней и низкой яркости наличие модуляции яркости подсветки может быть обнаружено при быстром движении глаз и в «карандашном» тесте на стробоскопический эффект.

Нагрев телевизора можно оценить по приведенному снимку с ИК-камеры, полученному после долговременной работы на максимальной яркости в помещении с температурой примерно 24 °C:

Нагрев спереди

Судя по распределению областей нагрева, в данном телевизоре используется прямая задняя подсветка.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 12 мс (7 мс вкл. + 5 мс выкл.). Переходы между полутонами происходят в среднем за 13 мс в сумме. Есть очень слабый «разгон» матрицы, не приводящий к видимым артефактам, — на фронтах включения и выключения в случае некоторых переходов есть едва обнаруживаемые выбросы. В целом, с нашей точки зрения, такой скорости матрицы вполне достаточно для игр в не очень динамичные игры.

Скорости матрицы более чем достаточно для полноценного вывода изображения с частотой 60 Гц. В подтверждение приведем зависимость яркости от времени при чередовании белого и черного поля (на части площади экрана) при 60 Гц кадровой частоты (график с подписью 60 Гц):

Видно, что при 60 Гц чередования максимальная яркость белого кадра лишь немного ниже уровня 100% от белого, а минимальная яркость черного кадра снижается до уровня черного. Амплитуда изменения яркости гораздо больше 80% от уровня белого. То есть согласно этому формальному критерию скорости матрицы достаточно для вывода изображения с кадровой частотой 60 Гц.

Для наглядного представления о том, что на практике означает такая скорость матрицы (и частота обновления) и к каким артефактам приводит разгон, приведем серию снимков, полученных с помощью движущейся камеры. Такие снимки показывают, что видит человек, если он следит глазами за двигающимся на экране объектом. Описание теста приведено тут, страница с самим тестом тут. Использовались рекомендованные установки (скорость движения 960 пиксель/с), выдержка 1/15 с.

Видно, что артефактов практически нет, но и динамическая четкость невысокая.

Попробуем представить, что было бы в случае матрицы с мгновенным переключением пикселей. Для нее при 60 Гц объект со скоростью движения 960 пиксель/с размывается на 16 пикселей. Размывается, так как фокус зрения движется с указанной скоростью, а объект неподвижно выводится на 1/60 секунды. Для иллюстрации этого сымитируем размытие на 16 пикселей:

png» data-text=»» data-to-slide=»/img/r30/00/02/55/76/pc60hz01_icon_w780.png»>

Видно, что четкость изображения, почти такая же, что и в случае идеальной матрицы.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. В итоге при включении игрового режима и при подключении по HDMI задержка вывода изображения в случае сигнала 3840×2160 и 60 Гц составила порядка 40 мс. Такая задержка практически не ощущается при использовании ТВ в качестве монитора для работы за ПК, но для динамичных игр она великовата.

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (значения показателей аппроксимирующей функции приведены в скобках в подписях, там же — коэффициент детерминации):

Во всех трех вариантах гамма-кривая имеет несильно выраженный S-образный вид, что приводит к некоторому завышению контраста — темные участки изображения становятся темнее, а светлые — светлее. Реальная гамма-кривая ближе к стандартной в случае варианта Темная, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Рост прироста яркости более-менее равномерный только на небольшом участке в середине, впрочем, почти каждый следующий оттенок ярче предыдущего, кроме первого оттенка серого, который по яркости не отличается от черного:

Аппроксимация полученной гамма-кривой дала показатель 1,81, что ниже стандартного значения 2,2. При этом реальная гамма-кривая значительно отклоняется от аппроксимирующей степенной функции и имеет, как уже было отмечено, S-образный вид:

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Исходный цветовой охват отличается от sRGB:

Видно, что основное отличие заключается в гораздо большей насыщенности зеленого и красного цветов. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что спектры компонент хорошо разделены, что и позволяет получить широкий цветовой охват. Перекрестное подмешивание есть, возможно, оно обусловлено шириной пропускания светофильтров, а не программной коррекцией. Напомним, что производитель заявляет от цветовом охвате в 108% от пространства NTSC, который достигается за счет использования технологии SLED. Возможно, суть этой технологии в том, что в подсветке используются раздельные светодиоды красного, синего и зеленого свечения.

Отметим, что координаты первичных цветов у этого телевизора отличаются и от координат цветов DCI-P3:

Что будет приводить к некоторому изменению оттенков контента с охватом DCI-P3. Сам телевизор не выполняет коррекцию охвата, вывод всегда идет в исходном цветовом охвате. И если для контента HDR в большинстве случаев это не приводит к сильному искажению цветов, то в случае изображений, ориентированных на просмотр на устройствах с охватом sRGB, а таких изображений подавляющее большинство, цветовая насыщенность будет завышенной. Частично это можно исправить, снижая значение настройки Насыщенность, или регулируя насыщенность раздельно для шести цветов и телесного тона. Идя по второму пути, мы получили компромиссный вариант, в котором вывод изображений sRGB происходит с приемлемым качеством (на странице Насыщенность значения следующие: Красный = 23, Зеленый = 30, Голубой = 28, а Синий, Пурпурный, Желтый и Телесный тон равны 50, то есть не менялись). Цветовой охват в этом случае такой:

По крайней мере, охват стал гораздо ближе к sRGB, чем был до коррекции.

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для профиля Пользовательские настройки без коррекции (при этом обеспечивается максимальная яркость и контрастность) и после ручной коррекции (настройки усиления для красного, зеленого и синего цветов — 0/−19/−55):

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовая температура в профиле с максимальной яркостью высоковата, но после ручной коррекции цветовая температура уже близка к стандартным 6500 К, а ΔE также снизилось, при этом оба параметра мало изменяется от оттенка к оттенку на значимой части шкалы серого, что положительно сказывается на визуальной оценке цветового баланса. Впрочем, с практической точки зрения заниматься коррекцией особого смысла нет, так как максимальная яркость после коррекции понижается (до 250 кд/м²). Вполне можно оставить вариант по умолчанию, благо в нем вариация цветовой температуры и ΔE невелика, а это в данном случае важнее, чем их абсолютные значения.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном направлениях.

Уменьшение яркости на 50% от максимального значения:

Направление	Угол, градусы
Вертикальное	−25/+25
Горизонтальное	−26/+27
Диагональное	−26/+26

По скорости снижения яркости углы обзора не очень широкие. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает, но всего до примерно 0,13% от максимальной яркости белого поля и только при большом отклонении. Это отличный результат. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1. Для диагонального направления контрастность при отклонении снижается быстрее, но все равно не опускается за эту отметку.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при взгляде под углом почти все цвета (кроме красного и серого) сильно меняются. Это ожидаемо для матрицы типа VA* и является ее основным недостатком.

Выводы

Телевизор Realme Smart TV SLED 4K имеет строгий аккуратный дизайн с визуально безрамочным экраном, не отвлекающий зрителя от происходящего на экране. Работает ТВ под управлением системы Android, поэтому пользователь может установить практически любое стороннее ПО, в наибольшей степени отвечающее его потребностям и личным предпочтениям. Телевизор можно рекомендовать для просмотра телевизионных передач, кино и сериалов, а также для не очень динамичных игр, поскольку задержка вывода относительно велика. Далее списками:

Достоинства:

Высокая контрастность
Антибликовый фильтр экрана
Поддержка HDR-сигнала и HDR-контента
Хорошее качество приема цифровых эфирных ТВ-программ
Запись цифровых ТВ-программ и режим приостановки просмотра
Комплектация двумя пультами ДУ, один из которых работает как по ИК, так и по Bluetooth
Голосовой помощник: поиск и ограниченное управление телевизором

Недостатки:

Вариация длительности кадров в случае сигнала или файлов с 24 кадр/с
Заметная неравномерность белого поля
Специфичный цветовой охват
На низкой яркости может быть видно мерцание экрана
Неудобное подключение к ряду разъемов

В заключение предлагаем посмотреть наш видеообзор телевизора Realme Smart TV SLED 4K (RMV2001):

Конструкция и технические характеристики токарного станка тв-6

Токарный станок марки ТВ-6 выпускается ростовским заводом станочного оборудования. Его применяют для изменения свойств предмета труда при выполнении определенного технологического процесса, например, размеров и форм. Они преобразовываются машинным либо ручным способом.

Назначение и область применения

Основное назначение металлорежущего станка ТВ-6 содержится в закреплении теоретических знаний на практике.

Он входит в число тренировочных производственных машин, на котором производится обучение азам токарного дела.

На нем выполняются рабочие операции:

сверление просветов в предметах заданных размеров, из которых путем изменения форм, размера изготавливается деталь;
обрезка торцов деталей;
отрезание некой части с целью придания детали нужной формы;
спиральная винтовая нарезка;
обработка резцом внутренней либо внешней поверхности деталей, имеющих форму цилиндра либо конуса.

Приспособление успешно используется в мастерских средних школах, профессионально-технических училищах, колледжах, в цехах малых производственных и занимающихся ремонтом предприятий.

Технические характеристики

Токарно-винторезный станок ТВ-6 выделяется среди других незначительным габаритом – 144х47х11 см, что удобно для эксплуатации в целях обучения. На нем выполняется обработка металлических предметов диаметром до 200 мм при их установке над рабочей основой, держателем резца – 80 мм.

Отличительные признаки:

масса – 300 кг;
производительность электрического двигателя – 1,1 кВт;
величина фазы требуемого развития скорости – 6;
формат децимальной резьбы – 3;
высота центральных частей – 10,8 см;
предельное значение длины болванки – 350 мм;
длина обтачки – 300 мм;
предельный радиус обрабатываемой детали – 0,6 см;
угол разворота каретки резца – 45;
передвижка резцедержателя по отношению к значению лимба: продольное – 0,5 мм, поперечное – 0,025 мм. То же в зависимости от цикла лимба: продольное – 3 мм, поперечное – 2 мм;
скорость кручения детали вокруг оси при движении прямо – 130-170 об/мин, при обратном ходе – 700 об/мин;
постоянное передаточное число – ¼;
шаг выполнения резьбы – 0,08, 0,1, 0,125 см.
ширина и высота резца – 12х12 мм.

Школьник выполняет рабочие операции с точностью, отнесенной к классу – «нормальный». Она достигается за счет исправной работы суппорта.

Процедура точение деталей на нем осуществляется путем снятия резцом с крутящейся на валу детали металлической стружки.

Процедура вращения обеспечивается:

асинхронным электродвигателем;
механической энергии, которая передается гибкими элементами;
коробкой скоростей;
главным валом, на котором установлено приспособление, закрепляющее обрабатываемый предмет или инструмент;
деталью, у которой необходимо изменить свойства путем выполнения определенного технологического процесса.

Отсчет передвижек станка ТВ-6 по металлу производится специфическое устройство – лимба. Болты на нем должны быть максимально зажаты, что увеличивает срок службы и позволяет снизить вибрацию.

Схема органов управления

Комплектация токарного станка ТВ-6

Основанием оборудования служит поставленная на 2 тумбах станина, изготовленная из чугуна методом литья. На ней закреплены передняя и задняя бабки, подвижное приспособление, на котором укреплен режущий инструмент.

В число основных элементов входят:

электрический двигатель;
механизм, передающий движение рабочим элементам;
рабочий орган, представленный в виде шпинделя и система управления.

Тумба

У устройства для обработки различных видов металла предусмотрены две тумбы, зафиксированные спереди и сзади. Они имеют П-образную форму, прочность которой достигается ребрами жесткости.

Реверсивная кнопка установлена на лицевой стороне передней тумбы. Она предназначена для приведения в рабочее состояние электрического двигателя и его отключения. Щиток с электрооборудованием собран на тумбе, расположенной сзади.

Гитара и коробка передач

Под термином «гитара» подразумевается механизм, изготовленный в виде консоли с закрепленными на ней шестернями. Его основная функция заключается в передаче механической энергии от головки рабочего вала к коробке подач.

Она состоит из элементов:

зубчатых колес, передающих вращательное движение;
сливного устройства;
фитинга;
рукоятки;
подвижного вала;
блок-шестерни.

Коробка передач предназначена для изменения режима работы подвижных частей, что осуществляется при помощи рычагов и осуществления смазки шестеренок.

Фартук

Основное назначение фартука – одного из технических узлов заключается в механической подаче резца рычагами управления от главного вала или винта. Он передвигается по полозьям влево либо вправо в зависимости от заданной функции, срезая металлические стружки с подлежащей обработке детали.

На нем устанавливается:

суппорт – узел, на котором крепится и перемещается инструмент;
рычаги управления.

Суппорт

Назначение суппорта заключается в креплении и перемещения режущего инструмента, обрабатываемой детали. Он установлен на фартуке с целью подачи резца на протяжении всего технологического цикла по направлению к центру диаметра подлежащей обработке заготовки либо детали.

В его состав входят:

три салазки – продольные, поперечные и верхние;
резцедержатель.

Особенности и работа токарного станка ДИП300

Продольная каретка прикреплена к фартуку. Она двигается механически либо при помощи рукоятки по направляющим станины. Поперечные салазки перемещаются вручную. Верхние закреплены на поворотной плитке. С их помощью производится заточка конических поверхностей, что достигается за счет изменения угла до 40. Ее перемещение выполняется вручную.

Бабка

На станке ТВ-6 предусмотрены бабки – передняя и задняя. Основное различие между ними заключается в том, что последняя свободно двигается по направляющим станины.

Передняя бабка расположена на левой стороне станины, основными элементами которой являются шестерни. Они передают вращательное движение на обрабатываемую деталь, которая жестко закрепляется в головке. Их функциональное назначение заключается в производстве смены режима скоростей, для чего используется переключатель.

Задняя бабка расположена в правой части станины. Она удерживает обрабатываемую деталь в заданном положении. При производстве работ по сверлению отверстий функция задней бабки видоизменяется – осуществляет подачу обрабатываемой детали на сверло. В ее верхней части установлен пиноль, способная перемещаться при помощи маховика и фиксироваться.

Электрическая схема

Особенности эксплуатации

При эксплуатации направляющие металлорежущего токарного станка должны подвергаться регулярному осмотру с целью исключения неисправностей его отдельных элементов. Их износ повлечет за собой образование люфта и снижение точности обработки детали и заготовки.

Они должны быть чистыми, своевременно смазаны техническим маслом. При возникновении необходимости их следует заменить на новые, выполнив

Особое внимание в ходе эксплуатации станка ТВ-6 следует:

обращать на клиноременные передачи приводного механизма, у которых возникает ослабление ремней. Их необходимо периодически проверять, чтобы натяжение на одну ветку ремня соответствовало требуемому – 10 кг;
устранять вибрации шпинделя, подтягивая гайкой шпиндельный узел. Если мера не приносит желаемых результатов, то нужно заменить подшипники;
регулировкой гаек, шлифовкой торцов колец аннулировать незначительные зазоры, возникающие в ходе обработки деталей.

Механизмы

Кинематическая схема

Техника безопасности

При работе на токарном станке ТВ-6 необходимо строго соблюдать предъявленные к нему правила безопасности. Они позволяют избегнуть непредвиденных производственных ситуаций с непредсказуемыми последствиями.

В их число входит:

выполнение операций в спецодежде;
осуществление проверки наличия требуемых инструментов, их состояния;
использование инструментов соответственно назначения;
закрепление обрабатываемой детали надлежащим образом;
уборка рабочего места.

Источник: https://VseOChpu.ru/tokarnyj-stanok-tv-6/

Школьный токарный станок ТВ 6

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка
Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.
Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Задняя бабка предназначена для поддержания конца заготовки, во избежание радиального биения. Кроме этого, в заднюю бабку устанавливается сверло для обработки отверстий.

Корпус 1 расположенный в основании 2 перемещается по направляющим станины.

Пиноль перемещается в осевом направлении в корпусе. В пиноли имеется коническое отверстие, в которое вставляется различные инструменты для выполнения токарных и сверлильных работ (упорный центр, сверло, развертки и т.д.). Осевое перемещение пиноли осуществляется при помощи маховика 4 и винта 5.

Регулировка сооснтости пиноли задней бабки и шпинделя осуществляется гайкой 12 и двумя винтами 11, расположенных с обеих сторон задней бабки.

Фиксация задней бабки в нужном положении выполняется поворотом вправо рукоятки 13.

фото:задняя бабка токарного станка

Основные параметры
ТВ 6

Наибольший диаметр обрабатываемой заготовки,мм	12
Наибольший диаметр заготовки, устанавливаемый над станиной,мм	200
Наибольший диаметр заготовки, устанавливаемый над суппортом,мм	80
Наибольшая длина обтачивания,мм	300
Шаг нарезаемой резьбы,мм	0,8;1;1,25
Высота центров,мм	108
Расстояние между центрами,мм	350
Частота вращения шпинделя,об/мин	130…170
Суппорт
Перемещение на одно деление лимба,мм:
продольное	0,5
поперечное	0,025
Перемещение на один оборот лимба,мм:
продольное	30
поперечное	2
Масса станка,кг	300
Габаритные размеры,мм:
длина	1100
высота	470
ширина	110

Видео:Токарный станок ТВ 6

Источник: http://www. metalstanki.com.ua/tokarnie-stanki/torarniy-stanok-tv-6

Токарно-винторезный станок ТВ-6

Для качественного проведения токарных работ требуются определенные навыки.

Токарный станок ТВ-6 применяется для обучения азам профессии токаря, что определяет его широкое распространение в различных обучающих организациях.

Несмотря на то, что оборудование появилось в продаже в 80-х годах, сегодня школьный токарный станок встречается довольно часто. Рассмотрим особенности этого оборудования подробнее.

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

Сверление отверстий.
Подрезку торцов.
Нарезание метрической резьбы.
Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

Максимальный диаметр заготовки составляет 12 мм.
Длина обтачиваемой поверхности составляет 300 мм.
Высота расположения центров 108 мм.
Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
Расстояние между центрами составляет 350 мм.

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности. Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

В целом можно сказать, что модель не характеризуется высокой производительностью.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ТВ-6

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

Передняя и задняя бабка.
Коробка передач.
Защитный экран.
Элемент, предназначенный для подачи смазывающего вещества.
Несущая станина.
Фартук.
Элементы сменной гитары.
Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Основными элементами токарного станка можно назвать переднюю и заднюю бабку. Их особенностями назовем следующие моменты:

Передняя бабка служит для расположения шпинделя и коробки скоростей.
Задняя бабка применяется для крепления центров, которые могут использоваться для поддержки торцевой поверхности большого изделия. За счет применения центров можно существенно повысить точность обработки

Передняя бабка ТВ-6 обеспечивает доступ к коробке передач и гитаре сменных колес, которые позволяют изменять параметры нарезаемой резьбы

Коробка подач и гитара сменных шестерней

Также важными элементами устройства можно назвать коробку подач и гитару сменных шестерней. Ключевыми моментами назовем:

Гитара сменных колес позволяет изменить параметры нарезаемой на цилиндрической поверхности резьбы.
Коробка подач не требует обслуживания, в зону соприкосновения шестерен подается смазка.

Рассматриваемая модель характеризуется высокой надежностью. Она может прослужить в течение многих лет при соответствующем обслуживании.

Станина

Для объединения всех узлов применяется станина. Она изготавливается при применении чугуна, характеризуется высокой жесткостью. Станина обладает следующими особенностями:

Погашает вибрацию.
Обеспечивает точное позиционирование всех узлов.
На момент установки устройство надежно позиционируется.

Точное позиционирование всех узлов обеспечивает требуемое качество обработки. Станина окрашивается защитным составом для того, чтобы продлить срок службы.

Суппорт

Важным элементом является суппорт. Он применяется для закрепления инструмента во время обработки. Устанавливаемый суппорт обладает классическими характеристиками:

Обеспечивает надежную фиксацию инструмента.
Может располагаться под определенным углом относительно заготовки.
Перемещается по салазкам в продольном и поперечном направлении.

Суппорт может использоваться для фиксации различных вариантов исполнения резцов. За счет этого существенно расширяется область применения токарного станка.

Фартук

В качестве фартука выступает часть конструкции, на которой расположены салазки для перемещения суппорта. При его изготовлении также применяется сталь.

Особенностями рассматриваемой модели можно назвать небольшие габаритные размеры. Кроме этого, устройство характеризуется относительно невысоким показателем энергопотребления.

Для управления основными параметрами работы устройства и режимами обработки имеются различные переключатели, рычаги и клавиши.

Быстрое перемещение может применяться для быстрого позиционирования рабочего органа в требуемом положении.

Источник: https://stankiexpert.ru/stanki/tokarnye/tokarnyj-stanok-tv-6.html

Обзор учебного токарного станка ТВ-6

В 1980-х годах ушедшего столетия начал производиться токарный станок ТВ-6 станкостроительным предприятием КомТех-Плюс в Ростове.

Модель пришла на замену устаревшего агрегата ТВ-4 и используется для обучения молодых специалистов в условиях учебных заведений, а поэтому не отличается завышенными характеристиками и позволяет выполнять базовые токарные работы по холодной обработке резанием, среди которых: высверливание отверстий, подрезка торцов, обработка цилиндров и конусов, нарезка метрической резьбы, отрезка.

Агрегат предназначен для работы только со сталью и цветными металлами, в ходе работы с которыми не выделяются мелкодисперсная пыль или летучие соединения, способные оказать вредоносное воздействие на организм учащегося.

Технические характеристики токарного станка ТВ-6

Установка отличается небольшим размером, благодаря чему он идеально подходит для размещения в учебных мастерских. Его вес – 300 кг, а габариты составляют 144х47х11 см. Устройство позволяет производить обработку заготовок с максимальным диаметром:

Над рабочей основой – 200 мм.
Над резцедержателем – 80 мм.

Длина болванки, которая допустима для работы на устройстве, равняется 350 мм в максимальном значении, в то время, как длина обработки в максимальном значении составляет 300 мм. Согласно паспорту, оборудование обладает и другими основными характеристиками:

высота центров – 10,8 см;
расстояние между центрами – 35 см;
передвижение резцедержателя на деление лимба: осевое – 0,5 мм, перпендикулярное – 0,025 мм;
передвижение резцедержателя на оборот лимба: осевое – 3 см, перпендикулярное – 2 мм;
количество резьб – 3 метрических;
угол поворота резцовой каретки – 45°;
скорость вращения – 130-170 об/мин;
скорость вращения в обратном направлении – до 700 об/мин;
сечение прутка – 12 мм;
общее количество рабочих ступеней – 6;
конус Морзе – №3;
механизм блокировки рукоятей – отсутствует;
устройство остановки главного вала – отсутствует;
Мощность главного двигателя – 1,1 кВт.

В конструкции рассматриваемой модели передний узел представляет из себя шестиступенчатую коробку скоростей и поддерживает обрабатываемую болванку, передавая ей вращательный элемент. Передний узел устанавливается горизонтально по линии центров посредством пары фиксационных винтов. В конструкции вала переднего узла имеются два упорных подшипника и один радиальный, на которых он установлен.

На вал коробки скоростей от электрического двигателя передается вращательный элемент посредством ременной передачи. В коробке скоростей вращательный элемент передается на вал со статичными зубчатыми колесами и блоком зубчатых колес через вал и зафиксированную шестерню. Блок-шестерня задействуется только при реверсной подаче.

Болванка, которая укрепляется в трехкулачковом патроне или планшайбе, вращается под воздействием главного вала. Если болванка обрабатывается в центрах, то в главный вал монтируется неподвижный центр.

Направление резцедержателя изменяется благодаря специальному устройству, которое установлено в коробке скоростей. Данная операция осуществляется при помощи рукояти, которая перемещает шестерню в правое или левое положение.

Прямое вращение осуществляется, если шестерня находится в левом положении и задействуется блок зубчатых колес. Обратное вращение осуществляется, если шестерня находится в правом положении и задействуется паразитное зубчатое колесо.

Задний узел служит для предотвращения радиального биения поддержанием заднего конца болванки и для обработки отверстий установленным сверлом. Корпус заднего узла передвигается по направляющим основы агрегата.

Внутри корпуса располагается пиноль, которая передвигается в продольном направлении при помощи винта и маховика на расстояние до 65 мм.

Режущие и сверлильные инструменты вставляются в коническое отверстие, которое имеется в пиноли.

Задний узел имеет следующие конструктивные элементы;

Основа.
Корпус.
Фиксационные винты.
Пиноль.
Винт-шпонка.
Маховик, управляющий перемещениями пиноли.
Рукояти, фиксирующие положение пиноли и заднего узла.

Коробка подач и гитара сменных шестерней

Гитара сменных зубчатых колес (или передаточный механизм) выполняет функцию передачи элемента вращения от главного вала к коробке подач.

Гитара состоит из кронштейна, на котором установлены зубчатые колеса.

Гитара характеризуется передаточным отношением i = 24/60 * 40/64 = ¼, которое является постоянным для данной модели, поскольку сменные зубчатые колеса не включены в комплектацию оборудования.

Коробка подач, которая приводится в действие через гитару сменных зубчатых колес, имеет следующие составляющие:

два вала;
пять зубчатых колес, имеющих различные параметры;
блок-шестерня;
ходовой валик;
муфта;
круглая гайка;
рукоять переключения;
сливная пробка.

На лицевой стороне коробки расположена рукоять, положение которой определяет параметры резьбы. При повороте рукояти в одно из трех позиций блок-шестерня перемещается по шлицам и зацепляется с другими шестернями.

Другая рукоять, расположенная на панели коробки, осуществляет запуск ходового валика и винта. Учебная модель имеет систему безопасности, которая присуща промышленному оборудованию, не позволяющую осуществлять одновременный запуск ходового валика и винта.

Посредством специальных фитилей масло подается из специального корыта, благодаря чему обеспечивается смазка всех элементов коробки подач.

Устройство фартука

Фартук служит для осевой подачи резцедержателя от ходового винта и валика механическим способом и осевой подачи, осуществляющейся вручную.

Вращение маховика, расположенного на вал-шестерне и зацепляющегося с зубчатым колесом, которое расположено на валике реечного зубчатого колеса, осуществляет ручную подачу.

Реечная шестерня сцепляется с зубчатой рейкой, которая жестко зафиксирована на станине.

Червяк, который соединен скользящей шпонкой с валиком, отвечает за механическую подачу. Червяк заставляет вращаться червячную шестеренку, откуда элемент вращения передается на реечное зубчатое колесо через кулачковую муфту и шестерни.

Поворотом рукояти производится запуск кулачковой муфты и, следовательно, механической подачи. Другая рукоять, которая соединяет маточную гайку и ходовой винт, при повороте вниз осуществляет механическую подачу.

При нарезке резьбы необходимо вывести из зацепления реечное зубчатое колесо и рейку, что осуществляется оттягиванием рукояти на себя. А при механической подаче и ручной подаче резцедержателя другое реечное зубчатое колесо должно быть зацеплено с зубчатой рейкой, что осуществляется оттягиванием рукояти от себя.

Конструктивными особенностями узла предусмотрена система безопасности, которая предотвращает запуск механической подачи и маточной гайки одновременно.

Важные элементы фартука:

Четыре зубчатых колеса (червячные и реечные).
Рукояти управления.
Маховик.
Маточная гайка.
Ходовой валик осевой подачи резцедержателя.
Вал.

Конструкция суппорта

Суппорт отвечает за установку резцов и их перемещение в процессе работы агрегата и состоит из четырех кареток:

каретка 1 осуществляет передвижение по направляющим основы агрегата в осевом направлении;
каретка 2 располагается на первой каретке и перемещается по ее направляющим в перпендикулярном направлении;
каретка 3 установлена на второй каретке и является поворотной;
каретка 4 с расположенным на ней приспособлением для установки резцов передвигается по направляющим третьей каретки в осевом направлении.

Направляющие основы кареток и клиньев истираются в процессе работы и между ними возникают зазоры. Из-за их появления снижается точность обработки заготовок, поскольку режущий инструмент начинает вибрировать. Вибрация устраняется регулировкой прижимных планок салазок болтами. Клинья регулируются при помощи болтов, которые располагаются в торцах второй каретки.

Посредством рукояти и болта на четвертой каретке устанавливается механизм фиксации резцов, который отжимается вверх при отворачивании рукояти. Положение механизма устанавливается опорным штифтом. Конструкция резцедержателя позволяет одновременно устанавливать до 4 резцов, которые крепятся болтами.

Видео: токарный станок ТВ-6.

Источник: https://metmastanki.ru/tokarnyy-stanok-tv-6

Токарный станок ТВ-6

Совершенствование способов обработки заготовок идет беспрерывно. При этом механическое резание металлов продолжает оставаться популярным.

Ведь основное преимущество этого метода никуда не исчезло – отсутствие каких бы то ни было ограничений в конфигурации изделия.

Ведь токарная обработка, шлифование и сверление – это подчас единственное, что может облегчить формообразование деталей в машиностроении и других промышленных отраслях.

Токарный станок ТВ 6 отличается небольшими габаритными размерами и весом. Это превращает его в незаменимого помощника в условиях авторемонтных и других производств малого и среднего масштаба. Такой агрегат занимает минимум площади помещения и потребляет немного электроэнергии.

Его устройство достаточно простое, а техническое обслуживание такого станка способен выполнить персонал даже со средним уровнем навыков. А вот к его ремонту следует все же привлекать специалистов с опытом подобной работы.

Такой агрегат считается младшим братом по отношению к полноценным промышленным станкам, но в состоянии качественно выполнить определенный набор операций.

Такие станки целесообразнее использовать для:

Небольших производственных и ремонтных участков.
Мелкосерийной и единичной обработки заготовок.
Предварительных и чистовых работ (с нормальной точностью).

СОВЕТ: Решение о приобретении б/у станков принимайте только по результатам проверки их текущего технического состояния.

При этом особое внимание обратите на:

Наличие в комплекте задней бабки, электропривода, зажимного патрона.
Возможность вращения шпинделя и включение движения суппорта.
Износ узлов трения, радиальный и осевой люфт пиноли задней бабки и шпинделя.

Все обнаруженные неисправности и поломки послужат весомым основанием для понижения стоимости станка. И, конечно же, покупать в первую очередь стоит оборудование со склада при наличии его заводской упаковки или после капитального ремонта.

Описание и назначение токарного станка ТВ 6

Токарно винторезный станок ТВ 6 в состоянии полностью удовлетворить большинству технологических требований к процессам обработки деталей. Его разработали как замену станка модели ТВ-4. Агрегат ТВ 6 несколько отличается от своего предшественника. Это большие мощность двигателя и перемещение резцовой каретки, меньшая длина самого станка и прочее.

Агрегат чаще всего используют в условиях частных СТО, а также в школьных производственных мастерских для обучения детей основам обработки металлов резанием. Станок ТВ 6 предназначен для выполнения относительно не сложных операций. Но специалист-токарь высокой квалификации вполне также сможет точно выточить на нем детали весьма сложной формы.

Такие агрегаты применяют в основном в качестве учебного оборудования для работ по металлу, в т. ч. сталей и цветных сплавов. Для резания пластмасс и других подобных материалов станок использовать не рекомендуется, т.к. возможности подавать смазочно-охлаждающие жидкости (СОЖ) в зону резания нет.

Ведь в процессе таких работ может выделяться мелкая агрессивная пыль, вредно влияющая на организм учащихся.

Токарные станки ТВ 6 начали выпускать на Ростовском заводе малогабаритного станочного оборудования почти 40 лет назад. Агрегат до сих пор пользуется спросом, в особенности для небольших домашних мастерских. Все запчасти и комплектующие для него доступны для покупки по разумным ценам.

Конструкция токарного станка ТВ 6 сделана максимально простой. Тем не менее, он насчитывает большинство узлов, характерных для полновесных токарно винторезных агрегатов.

Это суппорт, коробки – передач и подач, ходовые – винт и вал, гитара. Возможности указанных коробок обеспечивают 3-и подачи в сочетании с 6-ю скоростями шпинделя.

Все это, к примеру, позволяет нарезать метрическую резьбы разного шага, выполнить другие операции.

Выход шпинделя из передней бабки выполнен резьбовым. Поэтому монтаж на него 3-х кулачкового патрона (диаметр 100 мм) делается через план-шайбу. В качестве привода станка использован электродвигатель.

Он передает крутящий момент по шкивам ременной передачи на вход коробки передач, а оттуда через зубчатые колеса – к шпинделю (его реверс за счет электропривода).

Далее вращение передается гитаре, а от нее – коробке подач.

Отсюда движение идет к ходовому винту/валу, в зависимости от выполняемой операции (нарезка резьбы или обтачивание).

Гайка в фартуке и проходящий через нее ходовой вал обеспечивают суппорту продольное перемещение вдоль направляющих станины. Масло на шестерни коробки передач попадает за счет разбрызгивания из поддона.

Направляющие станины, заднюю бабку, механизмы гитары, фартука и суппорта нужно смазывать в ручном режиме каждую смену.

Кинематическая схема токарного станка ТВ 6 облегчит освоение его внутреннего строения специалистами-ремонтниками, инженерно-техническим персоналом вспомогательных участков предприятий.

В паспорте токарного станка ТВ 6 приведен возможный перечень базовых операций по токарной обработки:

Подрезание торцов и выполнение фасок.
Сверление отверстий, их развертка и зенковка.
Порезка заготовок.
Нарезание метрической резьбы (три размера по шагу).
Расточка и точение цилиндрических и конических деталей.

При этом можно достичь достаточно высокого класса шероховатости поверхности деталей. Для резания рекомендуется использовать инструмент, сделанный серийно и соответствующий нормативным документам.

Основные технические характеристики токарного станка ТВ 6

Ограничения по размерам обрабатываемых деталей:

Диаметр до 200 (над станиной), 80 (над суппортом) и 12 мм (внутри шпинделя).
Расстояние между центрами (РМЦ) 350 мм.

Частота вращении шпинделя находится в диапазоне 130 – 700 об/мин. Допустимая нагрузка на станину станка составляет 600 кг. Станок нарезает метрическую резьбу, ее шаг равен быть 0,8; 1,0 или 1,25 мм.

Вес и габаритные размеры агрегата:

Длина х ширина х высота 1100 * 470 * 1100 мм.
Вес 300 кг.

Двигатель токарного станка ТВ 6 развивает 1,1 кВт при 1440 об/мин.

Конструктивное устройство токарно винторезного станка ТВ 6

Указанный агрегат собран из таких основных частей:

Задней/передней тумбы.
Станины.
Коробки подач.
Передней/задней бабки.
Суппорта.
Фартука.
Гитары.
Защитных кожуха (для патрона) и экрана (резца).
Шкафа электрической коммутации.

Обе тумбы в сечении имеют П-образную форму и усилены сверху и снизу ребрами жесткости. В передней тумбе смонтирован электродвигатель главного привода, рядом расположена реверсная кнопочная станция для его пуска и остановки. Электрический щиток станка размещен в задней тумбе.

Станина является основным несущим элементом токарного станка ТВ 6 и опирается на обе тумбы. На станине монтируют и крепят, соединяя в общую конструкцию, все остальные механизмы станка. Для жесткости станине придается коробчатая форма, в ней есть проемы (окна).

В верхней части станины выполнены две направляющие призматического сечения. Причем по расположенной ближе к наблюдателю передней направляющей станка передвигается его каретка, а по задней – соответственно задняя бабка.

На передней плоскости станины расположен ходовой винт с рейкой.

Внутрь передней бабки токарного станка ТВ 6 помещена 6-ти ступенчатая коробка передач, которую через клиноременную передачу вращает электродвигатель (главный привод). Коробка передач приводит во вращение шпиндель, в патроне которого закреплена обрабатываемая заготовка.

Шпиндель опирается на три подшипника, один из которых – радиального типа, два других – упорные, и фиксируется при помощи винтов. Ниже коробки стоит подключенная к ней гитара. Этот зубчатый механизм передает вращательное движение от коробки передач на коробку подач.

Его передаточное отношение имеет для токарного станка ТВ 6 постоянную величину, равную ¼.

Коробка подач позволяет настроить процесс нарезания метрической резьбы с выбором шага из ряда 0,8; 1 или 1,25 мм или выполнять продольное движение суппорта. Управляют коробкой подач с помощью двух рукояток. Одна из них необходима для выбора требуемого шага резьбы путем включения ходового винта. Другая нужна для подключения ходового вала коробки подач при остальных токарных операциях. Т.

о. возможность одновременной работы ходовых вала и винта полностью исключены. В нижней части коробки подач есть поддон для сбора смазочного масла. Жидкая смазка в узлы трения и зубчатые колеса подается за счет капиллярных сил по специальным фитилям. При эксплуатации станка осевое смещение ходового винта должно отсутствовать. Для компенсации этого люфта нужно затянуть две круглые гайки.

Назначением фартука является организация продольного движения суппорта вдоль заготовки через вращение вала либо винта (ходового).

Суппорт можно перемещать двумя способами – вручную за счет вращения его маховика либо от ходового вала.

Для фартука предусмотрена блокировка, которая не допускает его одновременного перемещения от вала (механический способ) и через маточную гайку маховика. Управление фартуком производится посредством трех имеющихся на нем рукояток.

Суппорт отвечает за крепление и перемещение резца. Для последнего действия он снабжен 4-ма каретками. Они связаны между собой через направляющие, которые обеспечивают перемещение резца (продольное и поперечное) вращением винтов и гаек. Нужный для этого момент создается маховиком.

От нагрузки, которую испытывает резец при точении, изнашиваются поверхности направляющих, кареток и клиньев. Появляются зазоры, резец в процессе работы вибрирует, снижается точность обработки детали.

Чтобы избавиться от этого, регулируют прижимные планки каретки путем затягивания винтов.

Резцедержатель фиксируется опорным штифтом на самой верхней каретке. Он вмещает четыре резца с сечением державки до 12 * 12 мм. Резцы зажимаются болтами.

Основное назначение задней бабки – поддержка не закрепленного в патроне конца детали вращающимся центром в одной оси со шпинделем. Это способствует получению точных размеров и приличной шероховатости поверхности изделий.

Бабка состоит из корпуса с основанием, размещенным на направляющей станины. Пиноль задней бабки движется продольно в ее корпусе с помощью маховика и рукоятки. В пиноли выполнено конусное отверстие для упорного центра, сверлильного патрона или развертки.

Корпус бабки фиксируют на направляющей с помощью зажимной ручки.

Особенности технического обслуживания и ремонта токарного станка ТВ 6

В работе станка важную роль играет клиноременная передача. Для ее безаварийной работы важным является регулярный контроль величины натяжения ремня.

Такая несложная сервисная операция позволит увеличить ресурс оборудования и поможет получить максимальную мощность на валу электродвигателя главного привода. Если клиновидные ремни плохо натянуты, восстановить это достаточно просто.

Для этого несколько ослабляют гайки салазок двигателя, выставляют требуемое усилие натяжения (до 10 кг на каждую ветвь ремня) и снова зажимают соединения с гайками.

В случае, если при эксплуатации станка возникла сильная вибрация шпинделя, за этим стоят две основные причины. Первая – несколько раскрутились его винты, что достаточно легко устранить.

Вторая – поломка подшипников в опорных узлах, замену которых способен выполнить только квалифицированный и опытный специалист. Также во время обмера подшипников в них могут быть выявлены завышенные зазоры.

Устраняют эту неисправность шлифовкой торцов их колец или регулировкой момента затяжки с помощью пары гайка-контргайка.

Совет: Не пренебрегайте работами по техническому обслуживанию станка. Это позволит эксплуатировать его длительное время и выполнять на нем достаточно сложные работы с высокой точностью.

Переделка питания электродвигателя станка ТВ 6 на 220 В

Часто при установке станка ТВ 6 приходится решать проблему с отсутствием в помещении питания напряжением 380 В. В таком случае выполняют переделку электродвигателя на 220 В, развиваемая им мощность уменьшится (на 30% для «треугольника» и 50 % для «звезды»), а частота вращения останется той же.

Для этого находят провода трех его статорных обмоток. Подключают их к электросети «треугольником» либо «звездой». Т. е. один из проводов соединен с фазой, второй – с нулем, а третий подсоединяют к схеме через конденсатор в металлическом корпусе.

Емкость подбирают из расчета 70 мкФ на каждый 1 кВт мощности, а его напряжение должно быть на 15% больше, чем номинальные 220 В.

Источник: https://MoiStanki.ru/metallooborabotka/tokarnye-metall/tokarnyj-stanok-tv-6

Samsung TV Series 6 Характеристики, Обзоры, Сравнение (США, Канада)

Телевизор Samsung Series 6 Компания Samsung представила наибольшее количество моделей в серии из шести телевизоров. Два телевизора с разрешением экрана Full HD, четыре UHD (4K).

Черная

9007 DT — QAM

0007 Standard Remote Controller (TM1240A)

SERIES

J6200

J6300

JU6390

JU6400

JU6500

JU6700

Design

TYPE

Full HD LED TV

4K UHD TV with Full Array Backlighting

Телевизор 4K UHD с подсветкой Full Array

ТИП ПОДСТАВКИ (ЦВЕТНОЙ)

Квадратная подставка (черная)

V-образная (матовая серебристая)

Квадратная подставка (черная)

Квадратная0010

T-образная пластина (черный + глянцевый черный декор)

T-образная дуга (матовое серебро)

Видео

РАЗМЕР ЭКРАНА 10 7000

65″
60″
55″
50″
48″
40″

75″
65″
60″
55″
50″
32″

60″

65″
60″
55″
48″
43″
40″

75″
65″
60″
55″
50″
48″
40″

65″
55″
48″
40″

РАЗРЕШЕНИЕ

1920 x 1080

3840 x 2160

MOTION RATE

120

PURCOLOR (COLOR ACCURACY)

№

Да

UHD UPSCALING

UHD Upscaling

0010

UHD Upscaling

Audio

DOLBY

Dolby MS10

Dolby MS11

Dolby Digital Plus

Dolby MS11

ЗВУКОВОЙ ЭФФЕКТ

DTS Studio Sound

DTS Premium Sound

DTS Premium Sound 5.

DTS Premium Sound 5.1

Premium Sound 5.1

DTS Премиум. RMS)

20 Вт (10 Вт x 2)

ДИНАМИК ТИП

Нисходящее направление + Базовый рефлекс (2 канала)

2-канальное (Нижнее направление + Базовый рефлекс)

Нисходящее направление + Базовый рефлекс (2 канала)

Ужигание вниз + базовый рефлекс (2CH)

Беспроводная связь

Wi-Fi

Встроенный Wi-Fi

Встроенный модуль Wi-Fi

Built-in Wi-Fi

WI-FI DIRECT

Yes

Features

SMART HUB

Yes (2014)

Да,

Да

Процессор

Двойной ядер

Квадроцикл

Квадратный

Quad-Core

0010

четырехъядерный

Apps Platform

Да

Smart TV с приложениями, S-Recommendation и полным веб-браузером

Smart TV с приложениями и полным веб-браузером

Smart TV с приложениями и приложениями и приложениями и приложениями и приложениями.

Полный веб-браузер

Smart TV с приложениями, рекомендациями S и полным веб-браузером

SMART EVOLUTION READY

Только чтение

0010

Готов (только для будущего доказательства)

Готов (только для доказательств в будущем)

Готов (только для будущего)

Ultra Clear Панель

№

Technology

Micro Dumming Pro

UHD Dimging

UHD DUMG

UHD DUGMAM

UHD

UHD DUGIM

0010

CONNECTSHARE™

Yes

ANYNET+™ (HDMI-CEC)

Yes

Да

BD WISE ™ плюс

Да

Закрытая подвеска

Да

0010

Yes

ELECTRONIC PROGRAM GUIDE (CHANNEL GUIDE)

Yes

V- Чип

Да

Eco Sensor

Да

Да0010

Yes

Inputs & Outputs

HDMI

USB

Ethernet

0010

Композит в (AV)

1 (Общее использование для компонента Y)

1 (общее использование Y)

1 (обычное использование для компонента Y)

RF IN (НАЗЕМНЫЙ/КАБЕЛЬНЫЙ ВХОД)

1/1 (обычное использование для наземных сетей)

1/1( Common Use for Terrestrial)

DIGITAL AUDIO OUT (OPTICAL)

AUDIO OUT (MINI JACK)

RS232C

Система

ATSC / CLEAR QAM

Accessy

Удаленный

Standard Remote Controller (TM1260C)

Standard Remote Controller (TM1240A)

Standard Remote Controller (TM1260C)

Samsung Smart Control (TM1560A)

TCL 6-Series и 5-Series с Google TV 2021: характеристики, цена, информация для заказа

Google в вашей гостиной —

Новые телевизоры имеют характеристики, аналогичные существующим телевизорам Roku, которые останутся доступными.

Джефф Данн
— 10 августа 2021 г. 21:06 UTC

TCL во вторник анонсировала обновленные версии своих популярных 4K-телевизоров 5-й и 6-й серий.

Самое большое обновление заключается в том, что новые модели работают под управлением Google TV, операционной системы Google для большого экрана. Google TV чаще всего встречается в потоковом ключе Chromecast поискового гиганта, но он также появился на нескольких последних 4K-телевизорах Sony.

Компания TCL впервые подтвердила, что представит новые телевизоры Google на выставке CES в январе этого года.

До запуска во вторник модели 5-й и 6-й серий работали исключительно под управлением ОС Roku, которая воспроизводит работу медиаплеера Roku на телевизоре без необходимости в дополнительном оборудовании. TCL заявляет, что продолжит продавать версии Roku для тех телевизоров, которые были выпущены в прошлом году.

Ранее TCL на протяжении многих лет предлагала старое программное обеспечение Google Android TV для более доступных телевизоров младших серий 3 и 4. (Google TV — это более или менее переименованное обновление Android TV с той же кодовой базой, но с новым интерфейсом.) Также доступны варианты тех наборов, которые работают под управлением Roku OS. Теперь эта двойная стратегия проникает в линейку телевизоров TCL.

Ниже приведен список размеров экрана и стартовых цен на новые модели Google TV. TCL сообщает, что каждый набор будет доступен для предварительного заказа во вторник, за исключением 75-дюймового телевизора Google 6-й серии, который будет доступен для предварительного заказа «в ближайшее время». По словам компании, поставки 5-Series начнутся в течение следующих нескольких недель, а 6-Series появится вскоре после этого.

Google TV TCL 6-й серии (R646)

55 дюймов: 999 долл. США
65 дюймов: 1299 долларов США
75 дюймов: 1799 долларов США

Google TV TCL 5-й серии (S546)

50 дюймов: 599 долларов США
55 дюймов: 649 долларов США
65 дюймов: 899 долларов США
75 дюймов: 1299 долларов США

Best Buy в настоящее время имеет страницы продуктов для новых 5-Series и 6-Series на своем веб-сайте магазина, хотя на момент написания этой статьи цены на них кажутся немного выше, чем первоначально заявленные рекомендованные розничные цены TCL.

Знакомое оборудование

Что касается самих телевизоров, новые Google TV 5-й и 6-й серий не сильно отличаются от своих существующих аналогов Roku TV. Вы можете прочитать наше краткое изложение прошлогодних моделей, чтобы узнать больше о том, чего ожидать, но, вкратце, новые наборы по-прежнему имеют разрешение 4K, панели QLED, поддержку нескольких форматов HDR и полное локальное затемнение. Параметры размера экрана для обеих серий такие же, как и раньше. Они по-прежнему больше ориентированы на верхний средний сегмент телевизионного рынка, с изображением, которое не так хорошо, как у более премиального OLED-телевизора.

Рекламное объявление

6-я серия остается более технически совершенным вариантом, с системой подсветки mini-LED и большим количеством полномассивных зон локального затемнения (до 240, в зависимости от выбранного размера экрана, по сравнению с максимальным числом 60 на 5-я серия). Все это должно помочь телевизору продолжать обеспечивать улучшенную контрастность по сравнению с младшей моделью.

Серия 6 также имеет несколько дополнительных функций, удобных для игр, таких как возможность проталкивать изображение 4K с частотой обновления 120 Гц — то, чего не может сделать версия телевизора Roku, максимальная частота которой составляет 1440p/144 Гц. . Тем временем наборы 5-й серии ограничиваются частотой 60 Гц, хотя обе линейки технически поддерживают переменную частоту обновления (VRR) и автоматический режим с малой задержкой (ALLM).

В 6-й серии есть четыре порта HDMI, два из которых являются HDMI 2.1 и один из которых поддерживает eARC, по сравнению с тремя более простыми портами HDMI (один из которых использует eARC) в 5-й серии. 6-я серия — единственная, которая также поддерживает сеть Wi-Fi 6.

Обе модели по-прежнему поддерживают распространенные форматы HDR10, HLG и Dolby Vision HDR. Версии Google TV, однако, также будут работать с HDR10+, менее используемым, но относительно высококлассным стандартом, который, тем не менее, на какое-то время помогает телевизорам ориентироваться в будущем. Google TV-версия 5-й серии теперь также может декодировать и передавать виртуальный объемный звук Dolby Atmos. Модель Roku, увы, не может.

С точки зрения качества изображения, телевизоры серии 5 и серии 6 уже несколько лет считаются сильными ценностями на рынке среднего уровня, что помогло как TCL, так и Roku OS неуклонно расти в известности. Прошлогодние модели Roku не сильно изменили эту ситуацию в вакууме, но стоит отметить, что цены на обе серии значительно выросли за последние месяцы: телевизоры Roku 5-й серии, которые в прошлом году стоили 400 долларов, теперь имеют рекомендованную производителем розничную цену не менее 600 долларов, в то время как модели 6-й серии, которые начинались с 650 долларов, теперь стоят не менее 9 долларов.50. ( Update 8/11 11:30 EDT : Представитель TCL подтвердил повышение цен в электронном письме, заявив, что «корректировки были внесены из-за глобального дефицита поставок, завышенных цен на сырье и проблем с транспортировкой». но что компания «считает, что цены достигли пика».) Новые телевизоры Google не намного дороже, но завышенные цены снижают ценность предложения TCL.

В любом случае, на прошлой неделе на брифинге для СМИ в Нью-Йорке я смог кратко ознакомиться с этими новыми телевизорами Google. Я не видел ничего, что указывало бы на серьезное падение производительности дисплея, хотя такие настройки далеки от идеальных для оценки качества дисплея. TCL также не поделилась какими-либо подробностями относительно внутренних процессоров телевизоров или запланированной политики обновлений Google TV, поэтому еще слишком рано говорить о том, насколько хорошо каждый телевизор будет работать с течением времени.

Рекламное объявление

Chromecast в вашем телевизоре

Замена ОС является наиболее заметным отличием, но то, понравится ли вам это изменение, скорее всего, будет зависеть от того, что вы хотите от своего программного обеспечения для телевизора. Roku OS гораздо менее сложна, чем Google TV, и имеет в основном статическую сетку плиток приложений, закрепляющих опыт.

Для сравнения, программное обеспечение Google более гибкое. В нем меньше плиток приложений, окруженных более конкретным выбором телешоу и фильмов, которые могут вам понравиться, и все это управляется механизмом рекомендаций на основе алгоритма. Голосовой поиск стал более надежным благодаря встроенной технологии Google Assistant, вы можете «транслировать» видео на телевизор со своего телефона, есть потоковая передача игр Stadia, если вы в этом заинтересованы, а ОС упрощает использование ТВ-слота в семействе Google. -совместимые камеры безопасности, умные фонари и другие устройства для умного дома. Телевизоры 5-й и 6-й серий также будут включать специальные детские профили, которых в настоящее время нет в существующих телевизорах Google от Sony. В целом, мы дали Google TV высокие оценки, когда сравнили новейший Chromecast с аналогичными стримерами от Roku и Amazon ранее в этом году, обнаружив, что ОС в целом более функциональна и эффективна для отображения контента, который нам действительно понравился, чем ее конкурирующие платформы.

Чтобы сделать голосовые функции Google TV более удобными, TCL встроила микрофоны дальнего поля прямо в телевизоры. Это означает, что вы можете активировать Google Assistant с помощью его обычной команды «Привет, Google», превращая телевизор в нечто вроде большого интеллектуального дисплея. (Хотя вы по-прежнему можете получить доступ к помощнику через прилагаемый пульт дистанционного управления в любом случае.) Компания планирует продавать веб-камеру за 79 долларов, которую также можно подключить к телевизору для видеозвонков, хотя она отмечает, что другие веб-камеры на базе USB также будут работать.

Каждый из новых телевизоров имеет физический переключатель на задней панели, который может отключить микрофоны, и TCL заявляет, что телевизоры будут поддерживать режим Google «базовый телевизор», который эффективно отключает все функции Smart TV, встроенные в ОС. Но перспектива микрофона, который всегда слушает, и программного обеспечения, которое сильно зависит от чтения ваших привычек просмотра, может оттолкнуть тех, кто чувствителен к конфиденциальности данных (немногие телевизионные бренды особенно сильны в этой области).

Тем не менее, новые модели могут стать привлекательной альтернативой для тех, кто хочет хорошо зарекомендовавший себя телевизор и предпочитает платформу Google платформе Roku. Новые телевизоры также могут стать благом для Google, поскольку он пытается привлечь больше внимания к своей ОС для гостиной.

Примечание. Ars Technica может получать компенсацию за продажи по ссылкам в этом сообщении через партнерские программы.

Изображение листинга Джеффа Данна

Спецификации Плоские телевизоры Samsung 55″ KU6000 6 Series Flat UHD 4K Smart TV (UE55KU6000KXXC)

Это демонстрация бесшовной вставки технического описания продукта Icecat LIVE на ваш веб-сайт. Представьте, что это адаптивное техническое описание включено в страница продукта вашего интернет-магазина Как интегрировать Icecat LIVE JavaScript

Программа сертификации и логотипа DLNA разработана для обеспечения того, чтобы сертифицированные продукты DLNA реализовывали функции, необходимые для соответствия рекомендациям DLNA, и чтобы они действительно взаимодействовали с другими аналогичными устройствами при подключении к этим устройствам в домашней среде потребителя. Программа DLNA Certification and Logo Program позволяет компаниям сертифицировать свою продукцию в рамках четко определенного и тщательного процесса.

Вставьте спецификацию продукта в свой контент

Icecat LIVE: JS для Samsung UE55KU6000KXXC

Icecat Live DOC

Данные продукта в формате CSV для Samsung UE55KU6000KXXC

CSV DOC

Загрузить пакет изображений

Дополнения Icecat

Загрузить бесплатное техническое описание Open Icecat

Загрузить таксономию Icecat для &nbsp»телевизоров»

HDR
Последний стандарт для UHD-контента — расширенный динамический диапазон. HDR-телевизоры могут отображать контент нового поколения, поэтому вы можете наслаждаться впечатляющей яркостью, улучшенной детализацией теней и естественными точными цветами. Наслаждайтесь контентом именно так, как задумал режиссер.

Smart Hub
Беспрепятственный доступ ко всем развлекательным источникам через самый умный телевизор на планете. Смотрите свои самые любимые телепередачи с помощью телегида, переключайтесь на приемы UHD-боксов через Netflix, Amazon Instant Video или догоняйте передачи, которые вы пропустили, через наших разнообразных партнеров по контенту Catch Up — все это можно сделать, не прерывая того, что вы делаете. в настоящее время смотрит, и все это с главного экрана Smart Hub. Всего 3 клика до вашего любимого контента.

Cloud Gaming
Ваш телевизор открывает мир видеоигр без консоли? Кому нужна игровая консоль, когда вы можете получить доступ к огромному количеству видеоигр из облака прямо на свой телевизор? Получите доступ к огромному количеству игр без необходимости вкладывать средства в консоль. Играйте вместе со своими любимыми звездами и соревнуйтесь с лучшими гонщиками прямо через телевизор.

Разрешение UHD
Наслаждайтесь невероятно ярким и динамичным изображением True UHD от британского бренда, получившего наибольшее количество наград за качество изображения UHD. Наш стандарт UHD соответствует всем критериям качества изображения Digital Europe и CEA UHD, обеспечивая более 17 миллионов потрясающих цветов и исключительную детализацию для всех сцен.

PurColour
Наслаждайтесь прекрасным ярким и ярким изображением True UHD. Технология PurColour оживляет цвета, создавая насыщенные и естественные впечатления от просмотра, настраивая 192 точки красного, зеленого, синего, голубого, пурпурного и желтого для создания более естественной кожи. тона и реалистичные зеленые и синие цвета.

UHD Upscaling
Уникальный 4-этапный процесс UHD Upscaling, разработанный Samsung, преобразует прямую трансляцию, ваши фильмы и игры в максимально возможное разрешение, превращая то, что вы смотрите, в превосходное качество изображения. Технология определяет конкретный процесс, необходимый для входного сигнала, шумоподавления и масштабирования для преобразования исходного материала в разрешение UHD телевизора. Последний шаг выделяет ресурсы процессора для определенных областей изображения, требующих повышения детализации. Механизм масштабирования Samsung UHD повышает качество всего обычного контента до более впечатляющего качества, а благодаря быстрым и мощным процессорам он обеспечивает наилучшее качество изображения UHD. Вот почему в 2015 году компания Samsung получила наибольшее количество наград за качество изображения UHD.

Затемнение UHD
Технология затемнения UHD делит экран телевизора на сотни небольших зон, анализируя каждую из них по отдельности для настройки цвета, яркости и резкости, чтобы вы могли лучше видеть детализацию теней и точную цветопередачу при просмотре любимого видеоконтента.

Легко делитесь своим контентом на телевизоре
Передавайте фотографии, видео и музыку со своего мобильного телефона и ПК на Smart TV с помощью приложения Samsung Smart View. Это обеспечивает потрясающую конвергенцию и простоту подключения к большинству персональных устройств.

Четырехъядерный процессор
Наслаждайтесь быстрым и плавным просмотром контента благодаря четырехъядерному процессору. Легко переключайтесь между приложениями, транслируйте контент и выполняйте несколько задач быстрее.

Ускорьте свой Smart TV с помощью Tizen
Tizen выводит производительность Smart TV на новый уровень благодаря более быстрой загрузке и быстрому доступу к Live TV и всем вашим приложениям. Он даже обеспечивает поддержку популярных местных приложений VOD для оптимизированного просмотра телепередач.

Погрузитесь в свой видеоконтент
Motion Rate 120 обеспечивает иммерсивный просмотр видеоконтента без мерцания. Удивительная частота обновления и технология подсветки не дадут вам скучать благодаря быстрому и плавному видео.

Простое и быстрое беспроводное соединение
Встроенная беспроводная сеть позволяет подключить Smart TV к Интернету без путаницы кабелей. Благодаря оптимизированным соединениям теперь вы действительно можете наслаждаться выдающимся дизайном вашего телевизора.

Подключите свои развлечения к телевизору
Используя ConnectShare, вы можете смотреть разнообразный контент одним простым действием. Просто подключите USB-накопитель или жесткий диск к телевизору и наслаждайтесь фильмами, музыкой и изображениями на большом экране.

Создайте собственное пространство для развлечений
Телевизоры Samsung поддерживают входы HDMI, что позволяет создать мультимедийный развлекательный центр в собственной гостиной. Подключите HDMI напрямую к телевизору для просмотра различного контента с нескольких устройств.

Samsung 55″ KU6000 6 Series Flat UHD 4K Smart TV. Диагональ экрана: 139,7 cm (55″), Разрешение экрана: 3840 x 2160 пикселей, Тип HD: 4K Ultra HD, Технология отображения: QLED, Форма экрана: Плоский. Smart TV. Технология интерполяции движения: PQI (индекс качества изображения) 1300, исходное соотношение сторон: 16:9. Система цифрового формата сигнала: DVB-T2. Wi-Fi, локальная сеть Ethernet. Цвет товара: Черный

ic 27
30002 Режим ECO
Автовыключение
Мощность
Потребляемая мощность (типичная)
*
111 Вт
Потребляемая мощность (режим ожидания)
*
0,3 Вт
Потребление питания (MAX)
195 W
Входное напряжение переменного тока
220 — 240 В
Входная частота переменного тока
50 — 60 Гц
Вес и размеры
Ширина (с стендом)
.
1242,6 мм
Глубина (с подставкой)
310,5 мм
Высота (с подставкой)
787,5 мм
Вес (с подставкой)
16 кг
Ширина (без стенда)
124,3 См
.0002 Глубина (без стенда)
6,32 см
Высота (без стенда)
71,8 см
Вес (без стенда)
15 кг
Данные упаковки
Кабели включены
AC
РЕВОД. Тип дистанционного управления
TM1240A
Руководство
Электронное руководство
Ширина упаковки
1485 мм
Глубина упаковки
154 мм
Высота упаковки 15002MM
Вес пакета
22,3 кг
Другие функции
Purcolor
батареи включали
встроенные динамики (S)
Годовой потребление энергии
154 кВтч
Цифровой сеть живой сети (DLNA) Сертифицирован
. Класс энергоэффективности (старый)
A
Отзывы

Источник Резюме Testseek Средний рейтинг
Обновлено:
14. 11.2016 22:52:57
UK собрал 1 обзор экспертов для телевизора Samsung 55″ KU6000 серии 6 Flat UHD 4K Smart TV, и оценка 40 из 100. Нажмите ниже и используйте UK, чтобы найти все рейтинги, награды продукта и заключения.
Читать полный обзор
Источник Обзор комментариев Оценка
goodgearguide.com.au
Обновлено:
20.01.2020 19:45:21
Эти обзоры являются частью теста, в ходе которого мы сравнивали телевизоры Hisense Series 7 с телевизорами Samsung 4K UHD.
Posted in Разное

Published by admin
View all posts by admin
Навигация по записям
Prev Латунь химический элемент: состав сплава, характеристики и применение
Next Обозначение швеллер гост: Швеллер – таблица размеров, сортамент по ГОСТ
© 2021 Техмашхолдинг
Каталог
Вопросы и ответы
Контакты
ЦИНК
МЕТАЛЛЫ
Услуги
Вакансии
Карта
ТРУБЫ
СВАРКА
Новости
Компания
СТАЛЬ
ГВОЗДИ
