Что такое хвостовик и какие виды хвостовиков бывают?

Усім добрий час доби. Сьогодні торкнемося теми витратних матеріалів. А саме таких, як свердла, бури, зубила. А якщо бути ще більш точним, то ми розповімо вам, що таке хвостовик і яких видів вона буває.

Що таке хвостовик?

Хвостовик — це частина свердла або бура на кінці, яка затискається в патроні пристрою, будь то дриль або перфоратор.

Види хвостовиків

  • Циліндричний хвостовик. Використовується на оснащенні яку використовують для кріплення в дрилі, тобто такий хвостовик ви можете побачити у свердел. Зазвичай діаметр самого хвостовика збігається з діаметром робочої частини, але бувають випадки, коли діаметр робочої частини тонше. Це зроблено для більш надійного і міцного кріплення. У даного виду є недолік — це те, що неможливо при такому кріпленні передати великий крутний момент. Але є і плюс — це те, що такий затискач буде своєрідним захистом інструменту і оператора при виклинюванні свердла в робочому матеріалі.



  • Шестигранний хвостовик — або як його ще називають гексагональний (hex). Конструкція — правильний шестигранник і така форма кріплення забезпечує високу стійкість до проворачиванию. Можливість використання такої оснастки в трехкулочковом патроні або при вставлянні у тримачі вставок для викруток. Таким хвостовиком обладнані спіральні та перові свердла.





  • Чотиригранний хвостовик — в експлуатації з 1850 року. Форма випливає з назви — усічена чотиригранна піраміда. У наш час використання така виду — не раціонально, так як сучасні затискачі і патрони — не призначені для них.



  • Хвостовик SDS — найпоширеніший варіант в наш час. Технологія була вигадана і введена в експлуатацію торговою маркою Bosch. Якщо розшифрувати це з німецької мови, то вийде — Steck – Dreh – Sitzt — «встав», «поверни» і «бур закріплений». Вона призначалася для швидке зміни буров. Чистий SDS — це хвостовик з двома жолобками діаметром 10 мм, що на 40 мм вставляється в патрон перфоратора. Наступні види — це підвиди SDS хвостовика.



  • SDS-plus — додатково має 4 паза для (два відкритих для направляючих клинів і два закритих для фіксації стопорними кульками), які збільшують площу контакту клинів до 75 мм в квадраті. Застосовуються вони на легких перфораторах. Згадаємо, що даний тип є найпоширенішим хвостовиком. Друге ж місце буде займати циліндричний хвостовик.



  • SDS-top. Призначається для перфораторів середнього розміру. Являє собою два закритих і два відкритих паза. Площа контакту клинів становить 212 мм2. Даний тип мало поширений. Був введений в експлуатацію в 1996 році для того, щоб вирішити проблему виходу з ладу хвостовиків SDS-plus при свердлінні отворів понад 16 мм.



  • SDS-max. Призначений тільки для бурів великого діаметру (зазвичай більше 20 мм) використовуються у важких перфораторах. Діаметр хвостовика 18 мм, площа контакту клинів становить 389 мм2, є три відкритих і два закритих паза, хвостовик вставляється в патрон на 90 мм.



  • SDS-quick. Цікаво, що в даному виді замість пазів використовуються виступи. Використовуються з 2008 року тільки для перфораторів зі специфічним патроном.



  • SDS-hex — використовуються для пік і доліт в відбійних молотках, в той час як інші SDS можуть використовуватися також і для бурів.



  • Тригранні хвостовики — переставляють з себе трикутник з округленими кутами. Висока стійкість до проворачиванию. Використовуються для затиску трехкулочковыми патронами.





Ось і всі основні і маловикористовувані види хвостовиків, які зустрічаються на видатковому інструмент і оснащення. Дані інструменти ви можете знайти і придбати у нас на сайті. Сподіваємося, що дана інформація відповість вам — що таке хвостовик і які види їх бувають. Бажаємо вам тільки вигідних і хороших покупок, ваш інтернет магазин «Аксіс-Буд».

Хвостовики свёрл и буров | это… Что такое Хвостовики свёрл и буров?

Хвостовик — часть сверла или бура, зажимаемая в патроне дрели, станка или строительного перфоратора.

Содержание

  • 1 Виды хвостовиков
    • 1.1 Четырёхгранные хвостовики
    • 1.2 Цилиндрические хвостовики
    • 1.3 Шестигранные (гексагональные, hex) хвостовики
    • 1.4 Хвостовики SDS
  • 2 Трёхгранные хвостовики

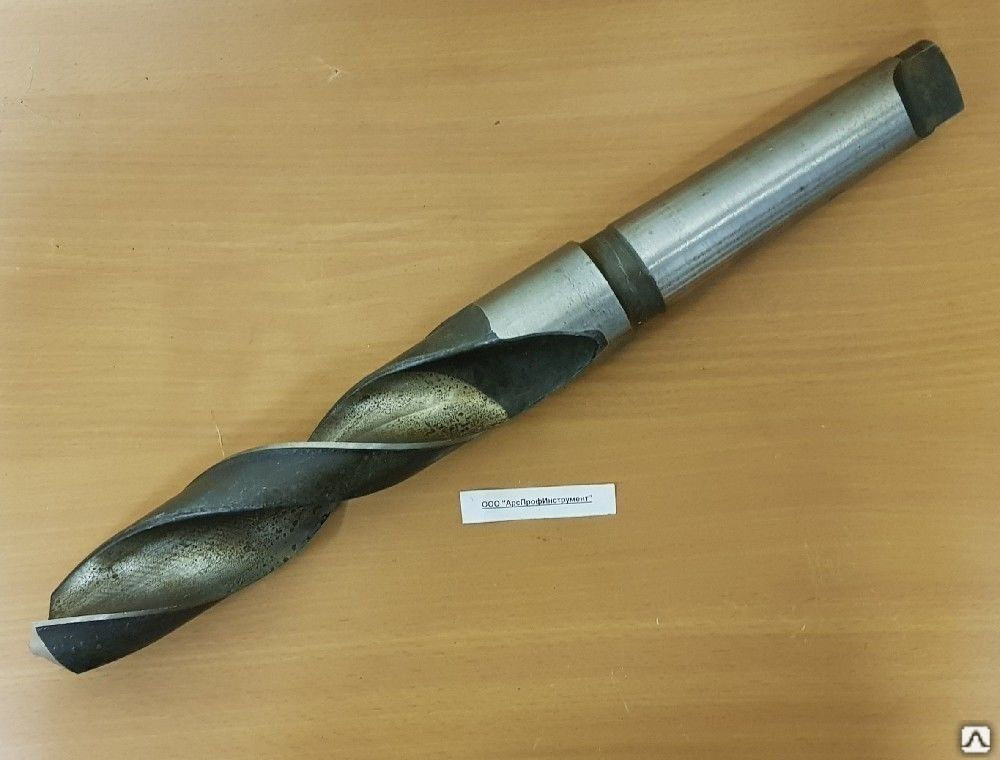

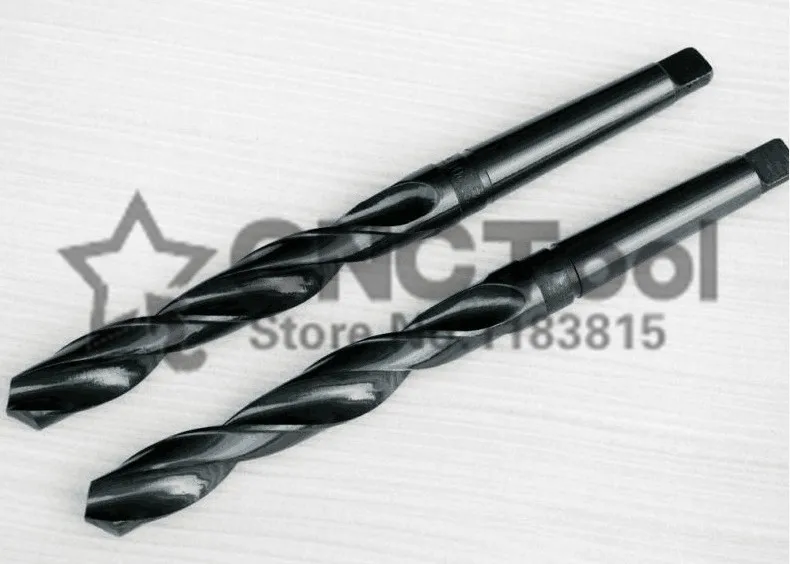

  • 3 Свёрла с коническим хвостовиком (в том числе конус Морзе)
  • 4 Примечания
  • 5 Ссылки

Виды хвостовиков

Четырёхгранные хвостовики

Хвостовик сверла с четырёхгранным хвостовиком для коловорота

Такой хвостовик вошёл в практику с 1850 года. Первоначально хвостовик в форме усечённой четырёхгранной пирамиды просто вставлялся в отверстие соответствующей формы в шпинделе дрели и фиксировался винтом. Затем появились разного рода патроны, приспособленные для зажима таких хвостовиков. Свёрла с такими хвостовиками широко использовались для коловоротов.

Современные трёхкулачковые патроны, устанавливаемые на большинстве выпускаемых дрелей не могут надёжно зажать такое сверло и не могут его центрировать. Преимуществами такого типа хвостовиков является простота изготовления кузнечным способом, устойчивость к прокручиванию.

Цилиндрические хвостовики

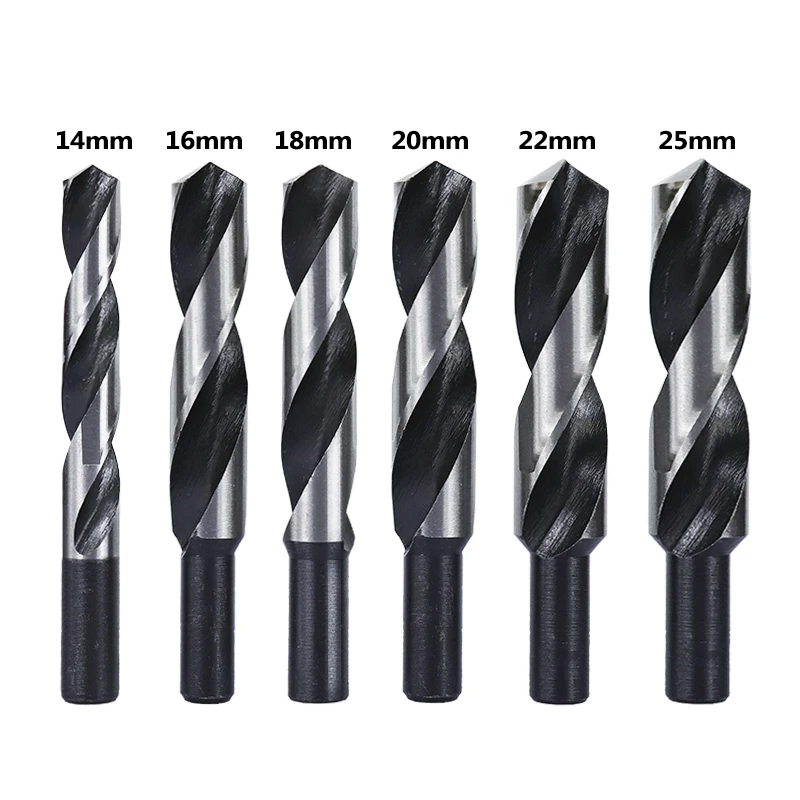

Сверло с цилиндрическим хвостовиком

Наиболее распространённый тип хвостовиков для дрелей в наше время. Как правило, диаметр хвостовика соответствует диаметру сверла, но в некоторых случаях хвостовик толще сверла (для более надёжной фиксации свёрл небольших диаметров) или тоньше сверла (для свёрл больших диаметров, которые надо зажать в стандартный кулачковый патрон). Недостатком такого типа свёрл является возможность передачи относительно небольшого крутящего момента из-за проскальзывания сверла.

Шестигранные (гексагональные, hex) хвостовики

Проверить нейтральность.

На странице обсуждения должны быть подробности.

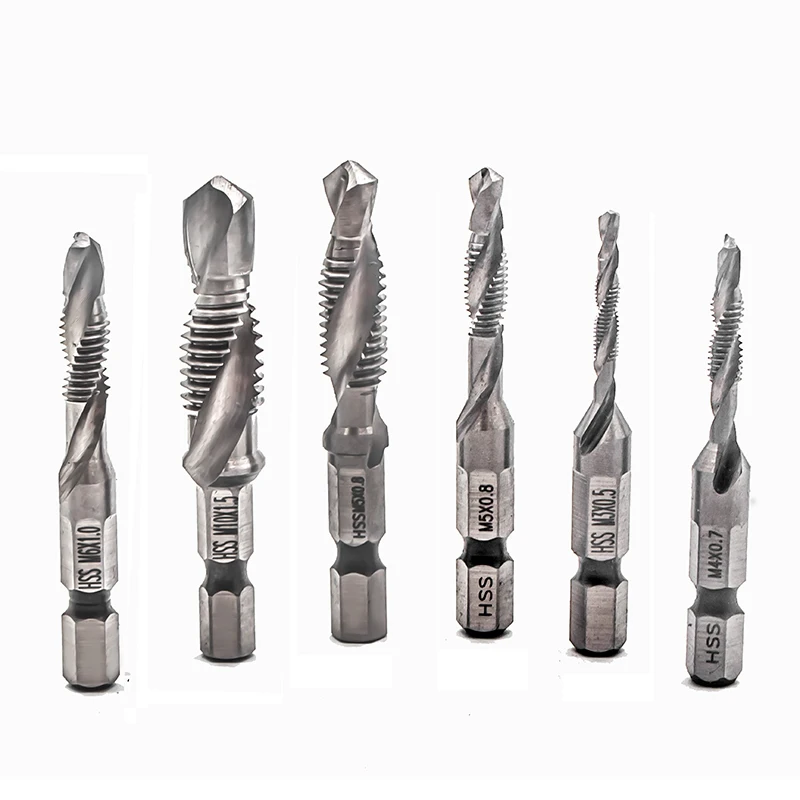

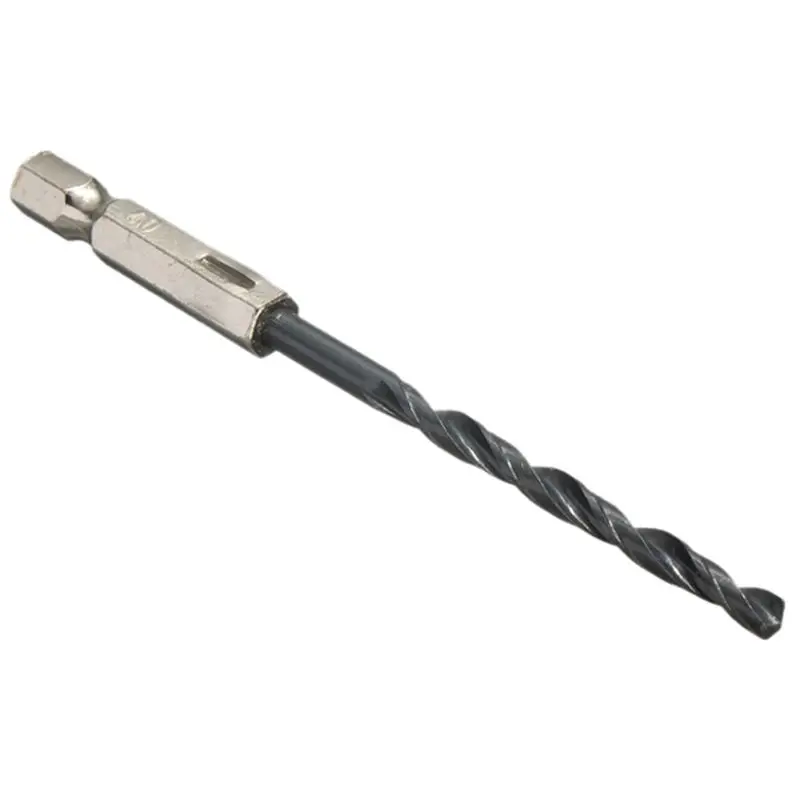

Шестигранный хвостовик

Хвостовик такого сверла может зажиматься как обычным трёхкулачковым патроном, так и (в случае если размер хвостовика это позволяет) вставляться в обычный держатель для бит 1/4 дюйма (это ускоряет замену сверла). Фирмы Festool и Protool выпускают свёрла с шестигранным хвостовиком особой разновидности — схожие по геометрическим размерам, но со слегка скруглённым гранями (свёрла Centrotec). Такое сверло можно вставить как в держатель Centrotec, так и в обычный держатель, но обычные сверла не входят в держатель Centrotec. Использование свёрл Centrotec уменьшает общий недостаток свёрл с шестигранным хвостовиком — меньшую точность при использовании не кулачкового патрона, а держателя 1/4 дюйма.

С хвостовиком такого типа (хотя не обязательно соответствующим размеру 1/4 дюйма) выпускаются не только спиральные, но и перьевые свёрла, свёрла Фостнера и др.

Хвостовики SDS

Хвостовики SDS (нем. Steck – Dreh – Sitzt — «вставь», «поверни» и «бур закреплён», в англоязычных странах расшифровывается как англ. Special Direct System — «специальная направляющая система») были разработаны фирмой Bosch для быстрой смены буров в строительных перфораторах. Существует пять разновидностей таких хвостовиков[1][2]:

SDS

Хвостовик с двумя желобками диаметром 10 мм, который на 40 мм вставляется в патрон перфоратора. Такой хвостовик на 100 % совместим с хвостовиком SDS-plus.

SDS-plus

Хвостовик SDS-plus

Наиболее распространённый тип хвостовиков диаметром 10 мм, который на 40 мм вставляется в патрон перфоратора. Имеет четыре паза (два открытых для направляющих клиньев и два закрытых для фиксации стопорными шариками). Площадь контакта клиньев составляет 75 мм2. Буры с таким хвостовиком применяются на лёгких строительных перфораторах, минимальная длина буров с таким хвостовиком около 110 мм и максимальная — 1000 мм. Диаметр бура обычно от 4 до 26 мм (наиболее распространены диаметры 6, 8, 10 и 12 мм). Стандарт был введён фирмой Bosch в 1977-м году[3][4] (по другим данным[5] — в 1975-м году). Уже в 1998-м году было продано более 10 миллионов перфораторов этого стандарта[4].

SDS-top

Мало распространённый тип хвостовика для перфораторов среднего размера. Имеется два закрытых и два открытых паза. Диаметр хвостовика 14 мм, он вставляется в патрон на 70 мм, площадь контакта клиньев составляет 212 мм2. Диаметр бура обычно от 16 до 25 мм. Введён фирмой Bosch в 1999-м году[6], чтобы решить проблему выхода из строя хвостовиков SDS-plus при сверлении отверстий свыше 16 мм. Для работы бурами SDS-top используются перфораторы четырёхкилограммового класса со сменным патроном (патрон SDS-plus меняется на патрон SDS-top).

SDS-max

Второй по распространённости тип хвостовика, предназначен для буров большого диаметра (обычно более 20 мм.) используемых в тяжёлых перфораторах. Диаметр хвостовика 18 мм, площадь контакта клиньев составляет 389 мм2, имеется три открытых и два закрытых паза, хвостовик вставляется на 90 мм. Стандарт был представлен фирмой Bosch публике в Кёльне в 1989-м году[7] и начал производиться с 1990-го года[3][4].

SDS-quick

Введённый в 2008 году фирмой Bosch тип хвостовика для буров, вместо пазов применяются выступы. В держатель такого хвостовика также можно вставлять биты и свёрла с шестигранным хвостовиком 1/4 дюйма. На начало 2010 года применяется только для перфоратора Bosch Uneo. В продаже есть буры диаметром от 4 до 10 мм.

Трёхгранные хвостовики

Трёхгранный хвостовик

Свёрла с хвостовиками такого типа могут зажиматься в стандартные трёхкулачковые патроны и имеют то преимущество, что позволяют передавать большие крутящие моменты из-за стойкости к проворачиванию.

Сверла с хвостовиком конус Морзе от 13,5 мм до 30 мм. (конусы Морзе от № 1 до № 4)

Используются главным образом в промышленном ручном инструменте и станках.

Примечания

  1. ↑ SDS drill bits explained
  2. ↑ SDS-Quick drill bit system
  3. ↑ 1 2 Каталог Bosch 2009/2010/ Раздел «Профессиональные инструменты для сверления и долбления»
  4. ↑ 1 2 3 75 years of BOSCH Hammer Technology
  5. ↑ 1975 — The world greets a new drilling system
  6. ↑ 1999 — SDS-top fills a gap in the system
  7. ↑ 1989 — New standard bayonet mounting system for large drills

Ссылки

  • О системе крепления SDS от Bosch, SDS-max, SDS-plus, SDS-top, сверла
  • SDS drill bits explained

Все о хвостовиках сверл

Хвостовик сверл — это концевая часть сверла, которая соединяется с патроном вращающейся оправки. По сути, это охватываемый конец сверла, который не сверлит и не фрезерует. Поскольку существует много типов сверл, хвостовики сверл также различаются. Основное различие между хвостовиками заключается в форме, но они также могут иметь функциональные различия.

Стойка скобы

Стержень скобы представляет собой, по сути, многосторонний стержень, который сужается к острию и фиксируется в патроне посредством углового распределения. Стержни скоб были более популярны до того, как современные методы обработки упростили изготовление хвостовиков более сложных и прочных форм и размеров, потому что их несложно изготовить. Допуски по крутящему моменту разумны для хвостовиков скоб, хотя может произойти зачистка, особенно если не используется специальный патрон.

Цилиндрический хвостовик

Очень распространенный тип хвостовика, прямой хвостовик напоминает хвостовик скобы, за исключением того, что его кончик не сужается. Вместо этого цилиндрический наконечник просто вставляется в патрон заподлицо. Некоторые прямые хвостовики представляют собой правильные цилиндры, в то время как другие имеют угловые стороны. Круглые хвостовики имеют низкий крутящий момент, что помогает предотвратить сверление очень твердых материалов прямыми хвостовиками. Некоторые сверла имеют прямой хвостовик меньшего диаметра, чем само сверло, что позволяет использовать различные размеры патрона. Для прямых хвостовиков также не требуются специальные патроны, что обеспечивает их широкое применение.

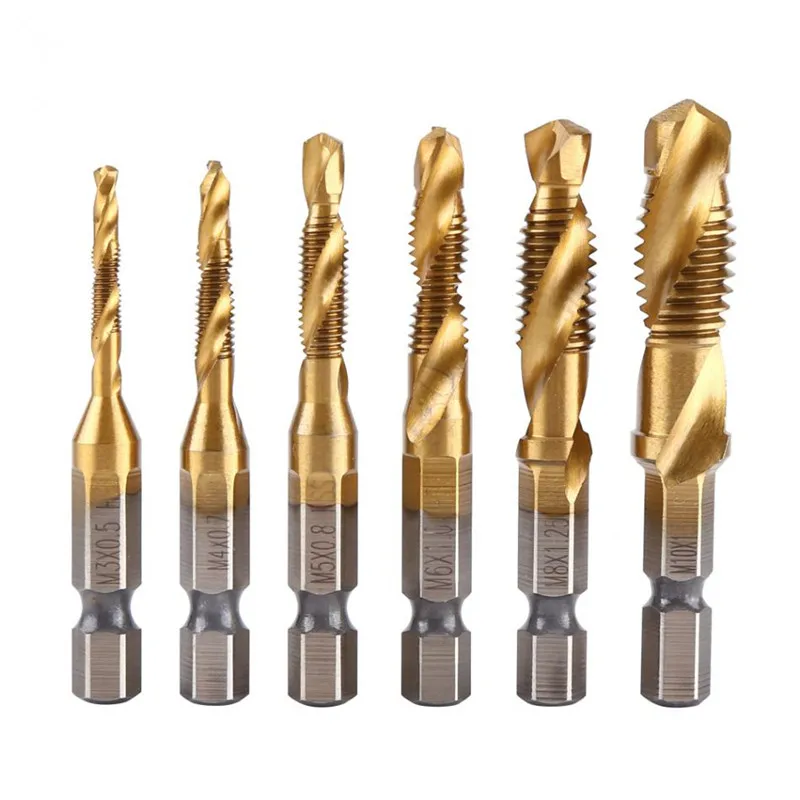

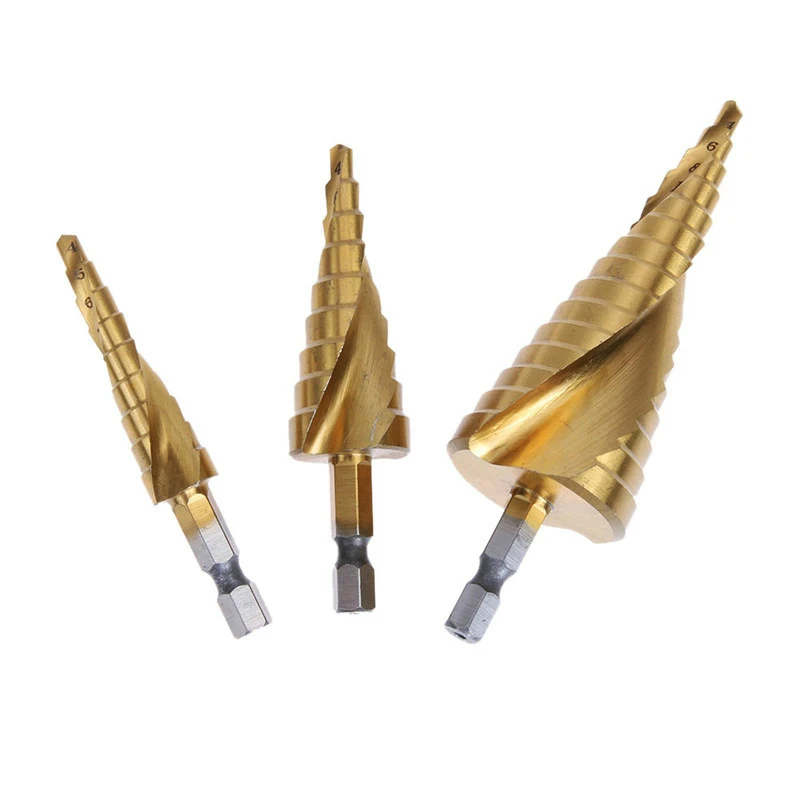

Шестигранный хвостовик

Шестигранный хвостовик назван в честь шестиугольной формы хвостовика, похожей на биту отвертки. Благодаря такой форме шестигранные хвостовики можно использовать как в специальных патронах для сверлильных оправок, так и в патронах для отверток. Угловая форма хвостовика позволяет долоту выдерживать более высокие передачи крутящего момента, чем раскосные или прямые хвостовики, что означает, что они могут работать с материалами с более высоким сопротивлением, такими как твердые металлы или геологические образования. Однако угол также может вызвать децентрировку, что приведет к менее точному сверлению.

Треугольный хвостовик

Треугольный хвостовик похож на шестигранный в том, что он расположен под углом, но имеет только три угла по сравнению с шестью шестигранника. Он обладает многими из тех же преимуществ, что и шестигранник, в том числе высоким крутящим моментом и хорошей центровкой. Однако он не может крепиться к такому количеству различных сверлильных патронов, как шестигранник.

Хвостовик SDS

SDS означает немецкое выражение «Steck-Dreh-Sitz» или «Insert-Twist-Stay», хотя английская аббревиатура означает «Special Direct System». Эти хвостовики специально разработаны с функцией установки подпружиненной нагрузки, которая позволяет рабочему вставлять хвостовик в патрон вручную. Во время сверления пружина поддается давлению, поэтому дрель может выполнять ударную или кладочную деятельность. Относительно молодой для хвостовика сверла SDS был впервые выпущен в 1975, и его изготовление сложнее, чем у большинства других хвостовиков. Кроме того, для SDS требуется специальный патрон, что исключает универсальность для конкретных функций.

Хвостовик с конусом Морзе

Хвостовики с конусом Морзе

напоминают наконечники отверток с крестообразным шлицем. Вал представляет собой цилиндрическую секцию, оканчивающуюся сужающейся плоской секцией на одном конце. Из-за этой детали хвостовики с конусом Морзе могут использоваться только в специальных патронах. Их относительно легко производить, но рабочие должны быть знакомы с долотами с конусом Морзе, чтобы обеспечить надлежащую работу. Например, передача крутящего момента может измениться, если не используются надлежащие процедуры.
