Сварочный аппарат Fubag IN 163 – характеристики и достоинства

1. О торговой марке
2. Достоинства сварочных аппаратов модели Fubag IN 163
3. Характеристики и конструктивные особенности инвертора
4. Эксплуатация, техническое обслуживание и ремонт

Технические характеристики инвертора модели Fubag IN 163 оптимально соответствуют потребностям большинства специалистов, которые работают в строительной сфере, занимаются выполнением ремонтных, а также монтажных работ, характеризующихся различной степенью сложности.

Сварочный инвертор FUBAG IN 163

О торговой марке

Сварочное оборудование, выпускаемое под торговой маркой Fubag (сюда относится и аппарат Fubag IN 163), хорошо известно европейским специалистам уже более 40 лет. На рынках стран СНГ данное оборудование появилось относительно недавно, но уже успело показать себя с лучшей стороны, более того, составить серьезную конкуренцию аналогичной продукции китайских производителей.

Сварочные аппараты данной торговой марки разрабатываются силами собственного инженерного центра компании, располагающегося в Баварии (ФРГ). Специалисты этого центра являются авторами многих запатентованных технологий, которые используются не только компанией Fubag, но и многими другими известными производителями оборудования (Daishin, Syncro, Honda, GHH-Rand, Mitsubishi, Subaru и др.).

Оборудование торговой марки Fubag производится на 19 предприятиях, расположенных в различных странах Европы. Все оборудование компании, включая и аппараты для сварочных работ, соответствует требованиям международных стандартов (ISO), а его качество строго контролируется по многоуровневой системе.

Достоинства сварочных аппаратов модели Fubag IN 163

Оборудование модели Fubag IN 163, используемое для сварочных работ, стало известно на отечественном рынке всего несколько лет назад. Предшественником данной модели является инвертор 160-й модели, который характеризуется меньшей надежностью и более скромными техническими возможностями.

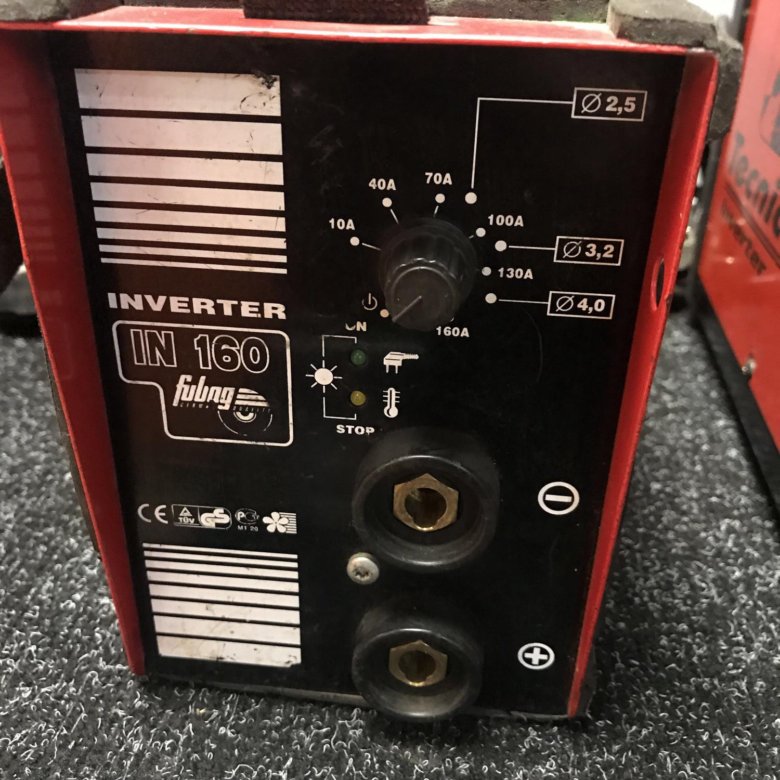

Передняя панель с регулятором тока и индикаторам работы и перегрева

Аппарат 163-й модели рекомендуют использовать даже в условиях промышленного производства, с его помощью можно выполнять сварку конструкций, изготовленных из чугуна, деталей, выполненных из низколегированных и нержавеющих сталей, а также сплавов, содержащих небольшое количество углерода. Каждый аппарат Fubag IN 163 оснащается электронной платой, которая способствует уменьшению разбрызгивания металла и повышению эластичности сварочной дуги.

Отличительными особенностями данного инвертора являются:

• оснащение системой термозащиты, которая предохраняет оборудование от токовых перегрузок, скачков напряжения;
• возможность подключать аппарат к электрическим станциям, мощность которых составляет 6 кВт;
• экономичное потребление электроэнергии;
• стабильность горения сварочной дуги;
• компактные размеры, легкий вес (42х17х37 см, масса — чуть более 4 кг).

Для сварочных работ с использованием такого инвертора можно применять практически любые типы электродов: рутиловые, базовые, из «нержавейки» и др. Ограничения есть по диаметру используемых электродов, он не может превышать значения 4 мм. Что важно, на отечественный рынок поставляются аппараты, в которых предусмотрена защита от скачков напряжения и которые конструктивно выполнены таким образом, чтобы эксплуатироваться в наших климатических условиях.

Электронная плата, которой оснащены инверторы данной модели, реагирует практически мгновенно на скачки питающего напряжения и тем самым защищает устройство от выхода из строя. Характеристики аппарата Fubag IN 163-й модели позволяют получать качественный шов даже специалисту не очень высокой квалификации. Высокого качества при работе на данном инверторе позволяют добиваться и такие его функции, как «Быстрый старт», «Антизалипание», «Форсирование дуги».

Фото оригинальной упаковки инвертора

Одной из примечательных особенностей аппарата является и то, что его вторичный источник питания защищен от скачков напряжения при помощи специальной интегрированной системы. Корпус Fubag IN 163 разработан таким образом, чтобы обеспечивать максимально эффективный теплоотвод от составных элементов. Такая особенность дает возможность использовать данное устройство без частых перерывов.

Характеристики и конструктивные особенности инвертора

Для работы инвертора Fubag IN 163-й модели используется питающее напряжение 220 Вольт, которое может иметь отклонения по своему значению в пределах от –10 до +10 %. Данную модель отличают следующие характеристики:

• напряжение холостого хода — 75 В;
• потребляемая мощность — 4,2 кВА;
• частота питающего тока — 50/60 Гц;
• класс защиты — IP21;
• допускаемая длительность включения — 60%.

Аппарат Fubag 163-й модели позволяет получать сварочный ток, сила которого может варьироваться от 10 до 160 А. Для защиты инвертора его необходимо подключать к электрической сети через предохранитель (16 А).

На передней части устройства имеются две клеммы, к которым подключается держатель электрода (со знаком «–») и кабель массы (со знаком «+»). Кроме того, на данной панели расположены два индикатора, один из которых (желтый) подтверждает включение и выключение термозащиты, а второй (зеленый) указывает на то, что оборудование готово к работе. Ручка потенциометра, которая также расположена на лицевой панели инвертора, позволяет устанавливать требуемое значение сварочного тока.

Если рукоятка потенциометра установлена на значении «0», то аппарат функционирует на холостом ходу. Значение сварочного тока (от 10 до 160 А) устанавливают при помощи потенциометра, его ручку необходимо установить напротив соответствующего значения.

К электрической сети инвертор следует подключать только при помощи розетки, которая имеет заземление. После выполнения работ Fubag 163-й модели следует оставить на некоторое время (несколько минут) функционирующим на холостом ходу, пока корпус полностью не остынет. Только после этого аппарат можно отключать от электрической сети.

Как правило, инвертор модели Fubag IN 163 применяют для выполнения ручной дуговой сварки (MMA), но также допускается использовать его и для сварочных работ, выполняемых в среде защитных газов. В таком случае к минусовому гнезду устройства подключают шланг, подающий газовую смесь от газового баллона. Интенсивность сварочного процесса при использовании защитного газа регулируется при помощи потенциометра.

Инвертор Fubag IN 163

Эксплуатация, техническое обслуживание и ремонт

Особенности эксплуатации оборудования Fubag 163-й модели мало чем отличаются от общепринятых требований к подобному оборудованию: категорически запрещается выполнять работы на нем в условиях повышенной влажности и под открытым дождем, вблизи взрывоопасных емкостей и легковоспламеняющихся материалов. Естественно, что нельзя выполнять сварочные работы с использованием данного оборудования без специальной одежды и защитных очков или сварочной маски.

Необходимо тщательно следить за тем, чтобы незащищенные участки тела не контактировали со свариваемыми деталями, держателем электрода и электрическими кабелями. Очень важно, чтобы все электрические кабели были надежно соединены с клеммами аппарата, так вы минимизируете риск короткого замыкания.

Категорически запрещается устанавливать работающий аппарат на поверхности, которая подвержена вибрации. Кроме того, необходимо обеспечить свободное пространство вокруг работающего инвертора (минимум полметра). В качестве профилактических мероприятий необходимо раз в год очищать инвертор от скопившейся пыли и ежемесячно проверять состояние электрических кабелей.

Если у инвертора Fubag 163-й модели обнаружены серьезные поломки, то устранять их рекомендуется только в авторизированных сервисных центрах. Несложные неисправности (такие, к примеру, как плохое заземление корпуса) можно устранить и своими силами.

Нередко пользователи сталкиваются с ситуацией, когда индикатор зеленого цвета горит, а начать сварку не получается. В этом случае проблема заключается в надежности соединения держателя электродов и кабеля для подключения к массе. Нередки также ситуации, когда в процессе работы инвертор Fubag 163-й модели автоматически отключается и на его панели загорается желтый индикатор термозащиты. Это свидетельствует о том, что аппарат перегрелся и необходимо дать ему некоторое время для естественного охлаждения.

Fubag IN 160 и Fubag IN 163 – бытовые инверторы

Модели инверторов Fubag IN 160 и Fubag IN 163 относятся к бытовым сварочным аппаратам, адаптированным к отечественным условиям применения. Простота эксплуатации, по принципу «включил-работаешь», дает возможность использования приборов людьми без какого-либо опыта сварочных работ.

Структура электронных компонентов основана на применении транзисторов, выполненных по технологии IGBT, и обеспечивает компактное размещение содержимого внутри корпуса, облегчая охлаждение и сервисное обслуживание. Количество комплектующих в несколько раз меньше, чем у классических инверторов, реализующих технологию MOSFIT, что приводит к большей надежности конструкции.

Технические параметры аппаратов Fubag  IN 160 -163

Они практически идентичны, за исключением нескольких ключевых значений:

• сварочный ток регулируется в диапазоне от 10 до 160 А. При максимальном токе ПН (продолжительность нагружения) для модели 160 составляет — 35 %, а для модели 163 – 14 % (40 °С). При комнатной температуре нагружать аппараты можно на 15-20 % больше, хотя этого будет достаточно лишь для небольших работ. Для профессионального применения возможностей приборов не хватает, поэтому они могут выполнять только функцию запасных, при выходе из строя основного инвертора;
• допустимое рабочее напряжение – 220 ± 10 % В (198-242 В). Небольшой диапазон достаточен для применения в городских условиях, где перепады в электрической сети невелики и не имеют систематического характера. Использование аппарата на даче или в сельской местности может быть затруднено, поскольку там напряжение нередко опускается ниже порогового значения;
• масса составляет 4,1-4,2 кг при габаритах 420 × 170 × 370 мм. Аппараты производят впечатление очень компактного устройства, которое легко переносить и применять с ремнем через плечо. Данное свойство очень полезно при сварке длинных металлических конструкций, таких как трубы или заборы;
• потребляемая мощность составляет около 3,6 кВт. Даже слабые сети, к которым можно подключать данные инверторы, не будут сильно перегружаться.

Используемые удлинители должны обладать большим сечением проводов или быть многожильными, чтобы сварочный процесс проводился в полную мощность. Оптимальным диаметром сечения проводников для удлинителя будет 3×1,5 мм медных проводов – это поможет избежать потери мощности и перегрева. Для устойчивой автономной работы необходимо использовать генераторы с мощностью не менее 6 кВт;

Стоимость инверторов Fubag IN 160-163

Диапазон цен на инверторы составляет 220-290 $. Модель 163 стоит дешевле модели 160 на 15-20 $. Визуальное отличие между аппаратами заключается лишь в несколько различном дизайне, хотя функциональность совершенно одинакова.

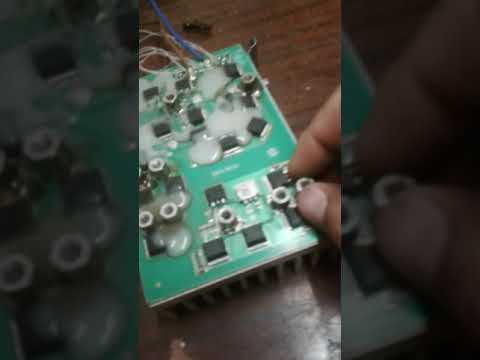

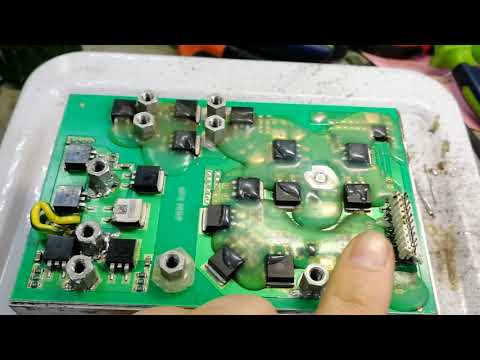

Электронные платы для серии 163 более совершенны, чем для 160, хотя это заметно лишь на большом количестве аппаратов. Различия в значениях ПН существенны только при работе с длительным циклом или в жаркое летнее время.

Плюсы данных инверторов в высокой функциональности

Смотрите видеообзоры инверторов Fubag IN 163 и Fubag IN 160

Компактность и мобильность аппаратов заметна сразу – они выглядят как небольшие игрушечные модели.

Кроме функционального удобства данные аппараты обладают рядом общих для инверторов функций, облегчающих использование:

• горячий старт (HOT-START) – увеличение сварочного тока в момент касания электродом поверхности, что облегчает возникновение дуги;
• форсаж дуги (ARC FORCE) – повышение сварочного тока, позволяющее поддерживать горение дуги и препятствовать ее залипанию;
• антизалипание (ANTI-STICKING) – быстрое уменьшение тока сварки при залипании электрода. Это дает возможность легко оторвать прилипший электрод, пока он окончательно не пристал к поверхности.

Существенным плюсом аппаратов является возможность аргонодуговой сварки (TIG), позволяющей эффективно работать с тонкими поверхностями и сплавами из цветных металлов. Использование данного режима требует дополнительных затрат на газобаллонное оборудование, однако оправдывает себя в деликатной работе.

Режим TIG оптимален для ремонта автомобилей (подваривание глушителей, прогоревших частей кузова) и сварки тонких (менее 1 мм) листов. Несмотря на небольшое значение ПН, точечная сварка ответственных элементов конструкции так же эффективна, как и выполненная более дорогим инвертором.

Защита от перегрева отключает аппарат, если измеренная температура внутри корпуса превышает критическое значение, поэтому сварщику не требуется жестко контролировать продолжительность своей работы. Повторное включение возможно уже через 2-5 минут, исключая простой из-за вынужденного отключения. Индикаторная панель показывает состояние приборов на интуитивно понятном уровне, используя индикаторные сигналы.

Недостатки приборов и как избежать подделки

Для работы аппараты всегда приходится носить с собой, так как силовые кабели, входящие в комплект, имеют небольшую длину (всего 2 м). Это общая проблема для большинства инверторов, с которой сталкиваются непосредственно при работе. Во влажную погоду вопрос решается постоянным ношением прибора на плечевом ремне или использованием передвижной подставки.

Данные инверторы позиционируются как европейские – обычно немецкого или французского производства. Более ответственные магазины заявляют, что в Европе производится только сборка приборов, что тоже довольно сомнительно. Само же производство находится в Китае. Это легко определить, заглянув под крышку и посмотрев на маркировку электрических плат.

Европейский бренд данных аппаратов настоящий, поэтому при покупке должен заполняться гарантийный талон международного образца. Очень часто магазины выдают собственный талон, который оказывается недействительным в авторизированных сервисных центрах и подходит только для собственной мастерской магазина. Такая ситуация является главным критерием обнаружения подделки, имеющей все визуальные признаки настоящего аппарата. Еще одним признаком является низкая стоимость. Если таковая находится ниже 200 $, то это должно сразу насторожить.

Вынужденный ремонт обычно осуществляется в гарантийный срок, поскольку стоимость комплектующих находится на уровне нового прибора. Наиболее часто выходят из строя электронные компоненты. Выходом из данной ситуации является правильное техническое обслуживание, позволяющее предупредить многие неисправности.

Советы по продлению срока службы приборов

Данная серия сварочных инверторов отличается большой долей негативных отзывов, связанных с преждевременным выходом аппаратов из строя. При детальном рассмотрении оказывается, что почти все случаи поломок связаны с неправильной или небрежной эксплуатацией аппарата. Рассмотрим детальнее, как избежать преждевременного похода в сервис-центр.

1. После окончания работы аппарату необходимо дать остыть 5-10 минут во включенном состоянии. За это время работающие вентиляторы охладят нагретые электрические блоки. Естественное охлаждение последних в выключенном состоянии может привести к перегреву внутреннего пространства корпуса и электронных схем.
2. Удаляйте пыль из прибора путем продувки сжатым воздухом. Обилие пыли приводит к нарушению теплообмена и перегреву аппарата. При редких сварочных работах продувку следует проводить 1-2 раза в год, при частом использовании – каждые 2-3 месяца.
3. Не ставьте инвертор на пыльный пол или влажную землю. Влага и пыль – это факторы, существенно ухудшающие работоспособность. Чтобы уменьшить их влияние, аппарат можно поставить на табуретку, пару кирпичей, повесить на стену дома или ветку дерева, используя наплечный ремень.

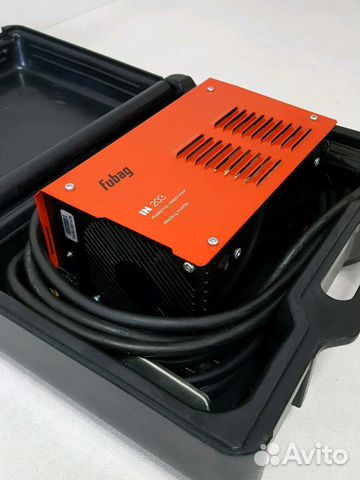

4. Хранить оборудование следует в пластиковом кейсе, который поставляется в комплекте, и сухом отапливаемом помещении. Резкие перепады температур приводят к повышенной хрупкости пластиковых элементов конструкции и образованию влаги, негативно влияющей на электронику.

Резюме

Анализируя приведенную информацию, можно сделать вывод, что данные инверторы относятся к бытовым сварочным аппаратам, функциональности которых достаточно для большинства работ. Незначительные технические отличия между Fubag IN 160 и Fubag IN 163 компенсируются разницей в цене.

Профессиональное применение приборов ограничено значением сварочного тока и невысоким значением ПН, хотя может использоваться в ремонтных мастерских в режиме аргонодуговой сварки. Продлить срок службы аппаратов можно соблюдением основных советов по эксплуатации. Аппараты соответствуют своей цене, ниже которой находятся только поддельные или бракованные образцы.

Фубаг ИН 163 —

• (198)

• (244)

• (513)

• (170)

• (1009)

• (858)

• (351)

• (148)

• (254)

• (492)

• (415)

• (137)

• (138)

• (271)

• (248)

• (579)

• (69)

• (86)

• (49)

• (8)

• (1369)

FUBAG IN 163

FUBAG IN 163 — 10 160 , 1,6 4 .

TIG LIFT TIG, . Фубаг ИН 196 .

• .
• .
• .
• .
• .

:

• 2м.
• 2м.
• .

Fubag IN 203, IN 163 Руководство пользователя

{{pages}} pgs{{size}}{{download}}

Загрузка…

Руководство оператора

9004 www.fubag.ru ПРЕДУПРЕЖДЕНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ СВАРОЧНОГО АППАРАТА ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ! КВАЛИФИЦИРОВАННЫМ И СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫМ ЛИЦАМ РАЗРЕШАЕТСЯ ПОЛЬЗОВАТЬСЯ И ОБСЛУЖИВАТЬ ДАННЫЙ СВАРОЧНЫЙ АППАРАТ ТОЛЬКО ПОСЛЕ ВНИМАТЕЛЬНОГО ПРОЧТЕНИЯ НАСТОЯЩЕГО РУКОВОДСТВА.

Подробное описание, правила техники безопасности и вся необходимая информация, необходимая для правильной эксплуатации и технического обслуживания сварочного аппарата FUBAG, приведены ниже. Сохраняйте данное руководство по эксплуатации рядом со сварочным аппаратом и обращайтесь к нему при любых сомнениях относительно безопасности эксплуатации, технического обслуживания, хранения и обращения со сварочным аппаратом FUBAG.

1. Безопасность при эксплуатации

— Настоятельно рекомендуется всегда соблюдать правила безопасности. Носите защитную одежду и специальные средства, чтобы избежать травм глаз и кожи.

— Используйте сварочную маску или специальные защитные очки при работе со сварочным аппаратом. Только наблюдая через фильтрующую линзу на сварочной маске, ваши глаза защищены во время работы.

— Предотвратите повреждение тела искрами и брызгами.

— Ни при каких обстоятельствах не позволяйте какой-либо части тела прикасаться к биполярному выходу сварочного аппарата (горелка и заготовка).

— Не работайте под водой или в более влажных местах.

— Дымы и газы, образующиеся при сварке, опасны для здоровья. Обязательно работайте в местах, где есть вытяжные или вентиляционные устройства, чтобы пары или выбросы не попадали в зону дыхания.

-Пожалуйста, во время сварки следите за тем, чтобы лучи дуги не попадали на окружающих людей. Это происходит только из-за интерференции лучей дуги.

— При сварке обрабатываемой детали будет высокая температура, поэтому, пожалуйста, не прикасайтесь к ней напрямую.

— Не прикасайтесь к выходному соединению или другим частям электрификации во время сварки.

— Не прикасаться к деталям электрификации после включения питания. Отключите электропитание после работы или перед тем, как покинуть место сварки.

— Сварка запрещена на опасных участках, где легко получить удар электрическим током.

— Не допускается сварка контейнеров с легковоспламеняющимися или взрывоопасными материалами.

— При работе на высоте следует принимать меры безопасности, чтобы избежать несчастных случаев.

— Вход на место сварки посторонним лицам запрещен.

— Сварщики могут иметь электромагнетизм и частотные помехи, поэтому держите подальше людей с учащенным сердцебиением или предметы, на которые могут влиять электромагнитные и частотные помехи.

ПРЕДУПРЕЖДЕНИЕ. Напряжение сварочного аппарата всегда выше, поэтому перед ремонтом следует принять меры предосторожности, чтобы избежать случайного удара током. Отключайте электропитание перед каждым видом работ по техническому обслуживанию. Необученным людям не разрешается производить техническое обслуживание машины.

— 1 —

Руководство по эксплуатации

www.fubag.ru

-Проверить подключение входных и выходных кабелей, заземление и т.д.

-Техническое обслуживание должен проводить обученный персонал.

— Недавно установленный аппарат или сварочный аппарат, который не использовался в течение некоторого времени, необходимо проверить мультиметром на наличие правильного сопротивления изоляции между каждой обмоткой и корпусом.

— Когда сварочный аппарат используется на открытом воздухе, его следует оберегать от дождя или длительного воздействия солнца.

— Время от времени необходимо проверять состояние сварочного кабеля, если сварочный аппарат используется часто. Не реже одного раза в месяц проверяйте, регулярно ли используется сварочный аппарат. Необходимо проверить, когда сварочный аппарат находится в мобильном использовании.

— Если сварочный аппарат не используется в течение длительного времени или временно, он должен содержаться в сухом месте и иметь хорошую вентиляцию для удаления влаги, разъедающих или токсичных газов.

-Очистка от пыли требуется каждый год. Проверьте крепеж машины, движущееся железо, винты регулировки тока и т. д., чтобы убедиться в отсутствии проблем с неплотным соединением.

— Пыль, кислота и разъедающая грязь в воздухе на рабочем месте не должны превышать количества, предусмотренного нормой (без учета выбросов от сварщика).

-Сварочный аппарат должен быть установлен в месте, защищенном от воздействия солнца и дождя. Также он должен храниться в менее влажном месте с температурой.

-При работе машины температура не должна быть выше +40°C или ниже -10°C.

— Вокруг сварочного аппарата должно быть свободное пространство 50 см для хорошей вентиляции.

-Убедитесь, что в сварочный аппарат не может попасть металлоподобное инородное тело.

— Электрод должен быть снят с держателя, когда нет сварки.

— Отсутствие сильной вибрации в районе сварочного аппарата.

-Убедитесь, что в месте установки нет помех окружающей среде.

Проверка безопасности:

Каждый пункт, указанный ниже, должен быть тщательно проверен перед эксплуатацией:

-Убедитесь в отсутствии короткого замыкания на обоих выходах сварочного аппарата.

-Убедитесь, что звуковой выход и входной провод всегда подключены, а не выставлены наружу.

Квалифицированный персонал должен проводить регулярные проверки после установки сварочного аппарата в течение длительного времени или повторной эксплуатации, что включает следующее:

-Проверьте сварочный кабель, чтобы убедиться, что его можно продолжать использовать до того, как он изношен.

-Заменяйте входной кабель сварочного аппарата, как только он будет сломан или поврежден.

-Убедитесь, что электропитания достаточно для правильной работы сварочного аппарата. Любой источник питания, необходимый для доступа к сварочному аппарату, должен быть оснащен защитным оборудованием.

Пожалуйста, не стесняйтесь обращаться к нам за технической помощью всякий раз, когда вы сталкиваетесь с проблемами, которые вы не можете решить или считаете, что их трудно решить.

— 2 —

Руководство по эксплуатации

www.fubag.ru

2. Технические характеристики

Производитель оставляет за собой право вносить изменения в содержание инструкции или функции сварочного аппарата без предварительного уведомления пользователей.

3. Описание

Аппараты FUBAG IN163, 203 представляют собой переносные однофазные инверторные сварочные аппараты с воздушным охлаждением для сварки электродами MMA на постоянном токе. Им можно сваривать все виды электродов: рутиловые, чугунные, основные, нержавеющие. Они защищены от перенапряжения при использовании от сети 220 В +/- 10%.

1. Текущая настройка

2. Индикатор питания (зеленый)

3. Индикатор тепловой защиты (желтый)

4. Внешний разъем для зажима заземления

5. Внешний разъем для электрододержателя

-3 —

Руководство оператора

www.fubag.ru

4. Иллюстрация знаков

S

	Х
