Как осуществляется нарезание резьбы?

Одной из самых распространенных операций металлообработки является нарезание резьбы. Винтовая поверхность создается путем снятия металлической стружки с заготовок при помощи ручных инструментов или токарных станков.

В рамках серийного производства резьбовых деталей применяют специализированные гайконарезные, резьбонарезные, болтонарезные, резьбошлифовальные и прочие разновидности станков.

Нарезание резьбы требует высокой точности. Шаг, профиль и другие параметры резьбы должны четко соответствовать стандартам и быть одинаковыми по всей площади.

Инструмент для создания винтовой поверхности подбирается исходя из вида необходимой резьбы. Различают правую и левую, одно- и многозаходную, наружную и внешнюю, прямоугольную, треугольную и трапецеивидную, цилиндрические и конические резьбы.

Значительнее всего различается процесс нарезания наружной и внутренней резьб.

Нарезание наружной резьбы

Наружная резьба образуется на внешней поверхности цилиндрического или конусообразного тела. Оно создается на болтах, шпильках, ниппелях труб, винтах.

Для ручной или машинной нарезки резьбы используют резцы, плашки, клуппы.

Резец является наиболее универсальным инструментом для нарезания любого вида резьбы. В зависимости от необходимых параметров винтовой поверхности применяются самые различные по форме инструменты.

Самым распространенным инструментом для создания внешней резьбы являются плашки. Они представляют собой «гайки», внутри которых выполнено некоторое количество отверстий. В местах соединения этих отверстий образуются режущие кромки, которые осуществляют создание винтовой поверхности.

Клупп – усовершенствованная плашка с системой резцов. Особенно производительны и эффективны электрические клуппы, позволяющие быстро и без усилий создать высокоточную резьбу на цилиндрических поверхностях. Чаще всего такие инструменты применяются при работе с трубами, а также стержнями большого диаметра.

Нарезание внутренней резьбы

Внутренняя резьба создается на гайках, муфтах, фитингах с помощью резцов, гребенок и метчиков.

Наиболее распространено нарезание резьбы метчиками. Они представляют собой стержни из закаленной стали, с одной стороны имеющие режущие кромки, с другой – квадратное сечение для установки в станок.

Метчик устанавливается в предварительно просверленное отверстие детали, после чего, осуществляя вращающее движение, продвигается внутрь, нарезая резьбу.

Метчики, как правило, применяются комплектом из трех штук. Первые осуществляют черновую работу, последние – чистовую нарезку.

Смазка для нарезания резьбы: функции

В процессе нарезания резьбы необходимо использовать смазочные составы. Они помогают получить качественную винтовую поверхность без повреждений, облегчить и увеличить ресурс работы инструмента.

Многие специалисты для обработки режущих кромок используют масло. Оно хорошо выполняет свои функции при резке и легко смывается с резьбы по завершении работ.

Также не менее распространено применение смазочно-охлаждающих жидкостей для нарезания резьбы.

Выбирают и смазки для нарезания на основе минерального масла или водосмешиваемые составы. Синтетические смазки практически не используются, за исключением процесса шлифовки.

Паста для нарезания резьбы

При нарезании резьбы на деталях, изготовленных из высокопрочных и высоколегированных сталей, необходимо применять особый вид смазочных материалов – пасты.

Паста для нарезания резьбы позволяет защитить от наволакивания металла на поверхность режущего инструмента, что очень часто встречается в процессе нарезания резьбы на нержавейке.

Из-за взаимопроникновения частиц металла разных деталей друг в друга появляется схватывание. В местах наиболее плотного контакта наблюдается вырывание металла, образование задиров и рисок.

Именно поэтому при нарезании подобных видов металлов недостаточно применения масла. Без использования пасты нарезание резьбы может быть неосуществимо.

Эффективно применение твердосмазочных паст на основе дисульфида молибдена, обладающих высокими разделительными и противозадирными свойствами. Например, MODENGY 4002.

Паста для нарезания резьбы позволяет:

•
  Предотвратить припекание стружки
•
  Эффективно разделить контактирующие поверхности, препятствуя их свариванию и повреждению
•
  Облегчить работу инструмента
•
  Повысить производительность функционирования станка
•
  Увеличить ресурс плашек и метчиков
•
  Обеспечить высокую чистоту резьбовой поверхности

Паста имеет высокую адгезию к металлической поверхности, обладает высокой несущей способностью, минимизирует трение и улучшает работу режущего инструмента.

Паста может наноситься на заготовку, на инструмент и на обе поверхности одновременно.

Наборы инструмента для нарезания резьбы

Трубная резьба (как цилиндрическая, так и коническая), измеряется в дюймах и долях дюйма. Поэтому трубную резьбу называют также дюймовой резьбой. Наиболее распространенными являются размеры дюймовой резьбы 1″, 2″, 1/16″, 1/8″, 1/4″, 1/2″, 3/8″, 3/4″, 1 1/4″, 1 1/8″. Указываются наружные размеры резьбы (по вершинам диаметрально противоположных выступов).

Кроме диаметра, имеет значение еще такой параметр, как количество витков (ниток) резьбы на дюйм. Классический дюйм равняется 25,4 миллиметра, однако, при расчете трубной дюймовой резьбы принят так называемый «трубный дюйм», равный 33,249 миллиметра. Так получилось потому, что к размеру внутреннего диаметра труб прибавляется еще две толщины стенки трубы.

Цилиндрическая трубная резьба BSW

Профиль витка в поперечном сечении имеет форму треугольника с равными боковыми сторонами. Угол, образованный этими сторонами, равен 55 градусам. Цилиндрическая трубная резьба обозначается буквой G, например, G ½ (полдюймовая резьба). Существует как правая, так и левая трубная цилиндрическая резьба.

Коническая трубная резьба BSPT

Такой тип резьбы применяют для получения герметичных конических соединений труб, а также труб с цилиндрической резьбой внутри и конической снаружи.

Типы ручного резьбонарезного инструмента.

Для получения трубной резьбы имеется несколько типов инструментов. Простой и надежный инструмент для нарезки трубной резьбы — это плашки (лерки) различного диаметра с плашкодержателями и клуппы (ручные с трещеткой и электрические клуппы).

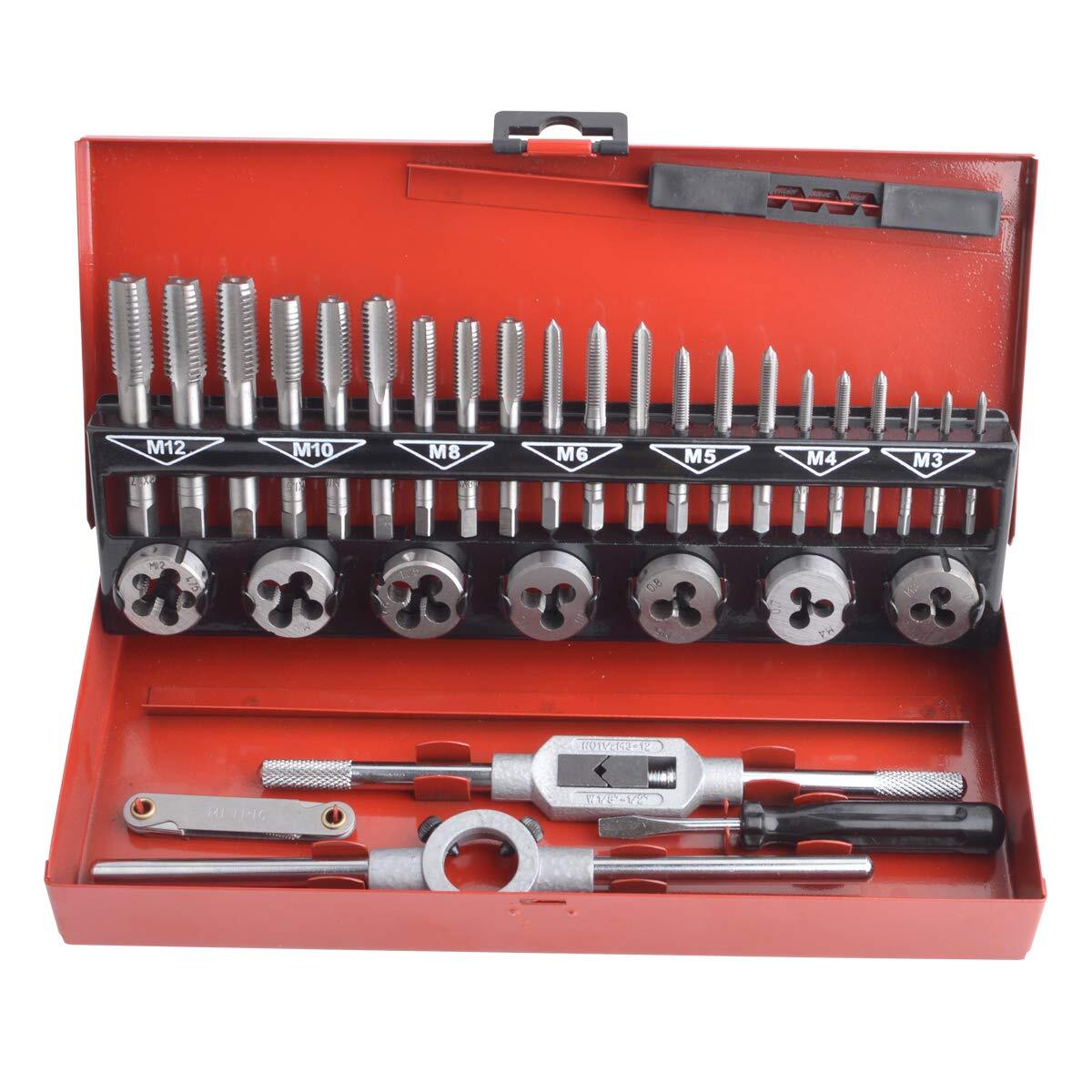

Резьбонарезные плашки и метчики.

Для нарезки резьбы метрической наружной вручную используются плашки, а метчиками нарезается внутренняя резьба. Для нарезки трубной цилиндрической резьбы используются плашки размерами G ½ — G2 ¼. Для ручной нарезки резьбы с помощью плашек и метчиков необходимы также воротки (для метчиков) и плашкодержатели (для плашек).

Метчики для нарезания резьб поставляются в комплектах (обычно три штуки: черновой, получистовой и чистовой). Существуют также комбинированные метчики, позволяющие получить готовую резьбу за один проход. Такой метчик имеет конструктивные элементы сверла, заходной резьбовой части и калибрующей части.

Резьбонарезные клуппы.

Клупп для нарезки трубной резьбы представляет собой цилиндрическую головку с закрепленными в пазах резьбонарезными гребенками. Резьбонарезная головка помещается на подготовленный для нарезки резьбы конец трубы и приводится во вращение либо вручную, либо электродвигателем.

Ручной резьбонарезной инструмент для труб — ручной клупп- снабжен трещеткой с переключателем направления вращения (храповым механизмом прямого и обратного вращения). Клуппы с электроприводом состоят из сменных резьбонарезных головок, рукоятки с электродвигателем и редуктором.

Обычно, ручной набор инструментов для нарезки резьбы на трубах включает в себя резьбонарезные головки (состоящие из корпуса головки и резьбонарезных гребенок) или плашек нескольких размеров, державку или трещетку с рукояткой. Набор размещается в прочном пластиковом или металлическом футляре – чемодане для хранения и переноски.

Дополнительная оснастка для нарезания резьбы.

Для повышения качества и оптимизации процесса нарезания резьбы имеются различные приспособления. Это универсальные воротки и держатели для метчиков, снабженные цанговыми зажимами и храповыми механизмами с переключателями направления вращения. Облегчат и ускорят работу также фаскосниматели, труборезы и СОЖ (смазывающе-охлаждающие жидкости).

Для контроля допусков получаемой резьбы применяются резьбовые калибры. Для контроля внутренней резьбы используют калибры – пробки проходные (ПР) и непроходные (НЕ). Для проверки наружной резьбы служат калибры – кольца также проходные и непроходные.

Как выбрать правильный резьбонарезной инструмент.

Купить ручной резьбонарезной инструмент для нарезания резьбы на трубах сегодня и легко и сложно. Легко потому, что предложение многократно превышает спрос. Сложно бывает сделать выбор потому, что в этом сегменте рынка очень много дешевых «одноразовых» инструментов и подделок, которые довольно сложно отличить от настоящих фирменных.

Каждому наверняка приходилось сталкиваться с такой ситуацией: Лежат рядом два набора инструментов, похожих друг на друга как близнецы – братья. Разница только в цене. Цена отличается в два, а то и в три раза. На вопрос к продавцу «В чем причина такого различия?» мы видим примерно одинаковую реакцию – многозначительную улыбку, предложение купить и тот и другой и потом сравнить в работе. Вот почему актуальным остается вопрос: где купить качественный резьбонарезной инструмент в Москве, Санкт-Петербурге и других городах России.
