Просечно-вытяжной лист

12.06.2015 07:04

Лист просечно вытяжной – это листовой металл, в котором высечены на равномерном расстоянии отверстия одинаковой формы. Такой способ изготовления позволяет снизить вес металлического листа до 80 % от первоначального веса без потери показателей прочности.

Фактически он по своим техническим показателям равен перфорированной продукции, но изготовление обходится значительно дешевле.

Обычно лист просечно вытяжной изготавливают из стали низкоуглеродистых марок, нержавеющей стали или других металлов, таких как алюминий, латунь или медь.

Наиболее распространенные размеры этой продукции:

✔ Ширина от 50 до 125 см

✔ Толщина от 0,7 до 6 мм

✔ Длина – 2-4 м

Для изготовления листов просечно вытяжных используется оцинкованная сталь толщиной около 0,7 мм, гарячекатанная сталь толщиной от 4 до 6 мм и холоднокатаная сталь толщиной от 1,5 до 22мм.

Величина прогиба листа не должна превышать 0,01 часть от величины пролета. Максимальные отклонения могут составлять 10 мм по ширине и 25 мм по длине листа. Отступление от прямоугольной формы может составлять не более 2 мм вдоль кромки длиной 1 м.

Если необходима плоская поверхность, то лист просечно вытяжной протягивается через сглаживающие валки, но для изготовления декоративных изделий используются листы без такой обработки. Протяжка снижает фактурность листа и одновременно повышает его устойчивость к возможным деформациям под нагрузкой или давлением. Прокатка производится вдоль вырезанных ячеек просечно вытяжного листа

У качественной продукции не имеется зазубрин или заусениц размером свыше 2 мм.

Лист просечно-вытяжной используется для:

✔ Изготовления крепежных конструкций в шахтах;

✔ Создания защитных стенок в ходе дорожного строительства в местах возможного камнепада, вдоль крутых склонов и обрывов;

✔ Закрытия вентиляционных или смотровых окон в оборудовании или сооружениях;

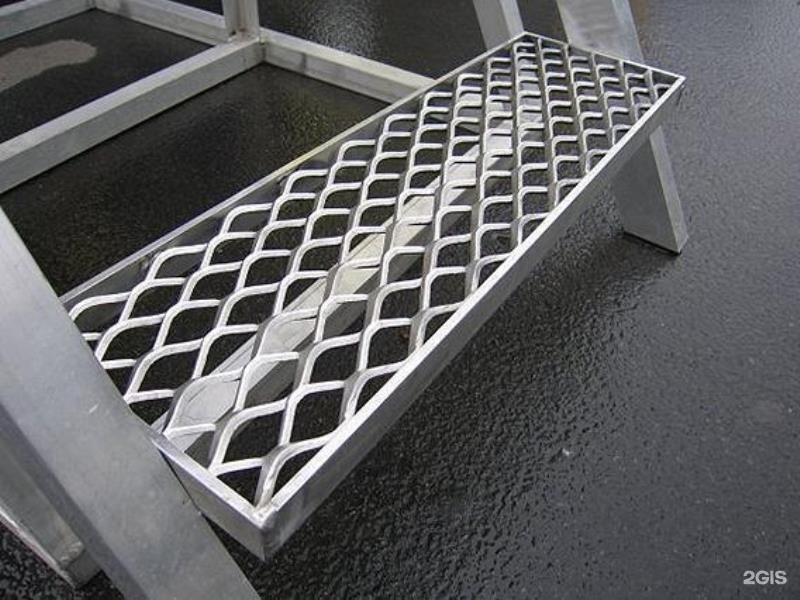

✔ Сооружения маршевых лестниц, площадок техобслуживания, мостиков для прохода и настилов на предприятиях с повышенной пожарной опасностью, где опасно использовать горючие материалы и нельзя повышать вес конструкций каменными и бетонными сооружениями, например, на электростанциях, хранилищах ГСМ, нефте и газоперерабатывающих производствах;

✔ Создания ограждений, в том числе на дорогах, садовых участках, балконах, верандах;

✔ Для ограждения горячих отопительных батарей;

✔ В качестве просеивающей плоскости при добыче или сортировке измельченной породы;

✔ Изготовления тары или вольеров для птиц и животных;

Основные преимущества при использовании листа просечно-вытяжного:

✔ Значительно снижает общий вес конструкции;

✔ Обеспечивает прохождение света, воды и вентиляцию поверхности;

✔ Не накапливает влагу, мусор, грязь и прочие попадающие на него материалы;

✔ Не образует скользких участков;

✔ В результате снижает возможный травматизм.

Продается лист просечно-вытяжной в пачках, количество листов в упаковке зависит от их размеров.

Найти мастера

—

Применение просечно-вытяжного листа в строительстве :: «МеталлТорг»

17.10.2020

Кроме того, настилы и площадки из ПВЛ способны самоочищаться от грязи, наледи и снега благодаря рифленой поверхности и наличию в них отверстий. Дополнительное преимущество — более выгодная стоимость в сравнении с аналогами.

Особенности материала

ПВЛ имеет значительные отличия от других изделий листового металлопроката. В первую очередь это вес, который при одинаковых типоразмерах будет на 40-70% ниже, чем у цельных аналогов. Такая разница обусловлена особенностями производства.

В качестве заготовки для ПВЛ используется стальной лист, в котором делаются просечки определенной формы (в стандартном варианте «ромб» или «чешуя»). После чего полотно подвергается вытяжке со средним коэффициентом удлинения 1,7, за счет чего в полотне образуются ячейки. Полученная подобным способом металлическая сетка приобретает высокую жесткость, прочность и устойчивость к деформациям. Благодаря чему при строительстве усиление несущих конструкций не потребуется.

Производство ПВЛ регламентируется ТУ 36.26.11-5-89 (взамен ГОСТ 87-06-78). В соответствии с требованиями листы:

Могут изготавливаться из углеродистых сталей Ст3кп, Ст3сп и Ст3пс. Использование других марок допускается по согласованию с заказчиком, при этом качество и состав металла должны соответствовать ГОСТ 380-94.
Выпускаются с длиной от 500 до 1400 мм, шириной от 2 до 3,5 м.
Не должны иметь явных трещин и разрывов, размеры которых более 2 мм. Просечки должны выполняться только продольно, по направлению металлических волокон.

Не регулируются техническими условиями такие параметры, как максимальные показатели по вытяжке и длине ячей. Размеры просечно-вытяжного листа могут иметь незначительные отклонения — до 10 мм по ширине и 25 мм по длине.

Преимущества проката

Помимо прочности и небольшого веса у просечно-вытяжного листа есть и другие достоинства. Благодаря материалу изготовления и ячеистой структуре ПВЛ присущи:

Устойчивость к внешним агрессивным воздействиям. Материал практически без ограничений может использоваться как на улице, так и на объектах со сложными условиями эксплуатации Например, в нефтехимической или газовой промышленности.
Высокая декоративность. Ограждения, стены и решетки из ПВЛ не требуют дополнительной отделки, выглядят привлекательно и аккуратно.
Свето- и воздухопроницаемость. Материал обеспечивает достаточный уровень освещенности и вентиляции даже в закрытых конструкциях. При этом хорошо защищает от ветра.
Просматриваемость. Просечно-вытяжной лист часто используется на промышленных производствах для создания защитных ограждений вокруг станков и стационарных машин. Такое сооружение не только защитит людей от попадания в опасную зону, но и позволит контролировать режим работы оборудования.
Противоскользящие свойства. Эта характеристика особенно важна при изготовлении разнообразных настилов, производственных площадок, переходных мостиков, строительных лесов и других конструкций, где предъявляются высокие требования к безопасности передвижения.
Способность пропускать грязи и воду. Поверхность листа остается относительно чистой, даже если ПВЛ уложен в пешеходной зоне с высокой проходимостью.

Немаловажным фактором при выборе просечно-вытяжного листа является его бюджетная цена. ПВЛ отличается низкой материалоемкостью, что делает его наиболее выгодным вариантом в сравнении с аналогами.

Где используют просечно-вытяжной лист

ПВЛ применяется как в бытовой, так и промышленной сфере. Использование материала обычно не вызывает особых проблем: листы отлично свариваются, для работ не требуется привлечение дорогостоящей спецтехники. Благодаря высокой жесткости при монтаже не нужно предпринимать особых мер по усилению конструкции, приданию ей дополнительной надежности и устойчивости.

Основные области применения:

Гражданское строительство и ремонтно-восстановительные работы. В том числе армирование бетонных конструкций, черновых штукатурок, изготовление заборов, беседок, балконов, уличных лестниц и т.д.
Архитектура и внутренний декор интерьеров. При создании индустриального стиля, декоративной отделке стен, оформлении современных световых инсталляций.
Горнодобывающая, нефтегазовая промышленность. При сооружении шахт и тоннелей, укреплении их стенок, строительстве различных ограждений.
Дорожно-строительные работы. Производство светорассеивающих элементов для автотрасс.
Сельскохозяйственная отрасль. Изготовление вольеров, загонов и клетей, возведение заборов и ограждений.

Ознакомится с ассортиментом просечно-вытяжного листа можно на сайте компании «МеталлТорг». Предлагаем большой выбор проката всех востребованных видов и типоразмеров.

Возврат к списку

Как изготавливается расширенная металлическая сетка?

Сетка металлическая просечно-вытяжная представляет собой пластину или лист, вырезанный из металлических листов и растянутый в сетку. Он сделан из сетки с ромбовидными полостями путем растяжения металла, но может быть создан и во многих других узорах. Можно расширять многие типы металлов, включая нержавеющую сталь, горячекатаную сталь, холоднокатаную сталь, алюминий, мягкую сталь и т. д.

Рисунок сетки может быть либо в шахматном порядке (обеспечивая самую светлую область), либо в виде плоского рисунка со всеми рядами и столбцами, выровненными. Коэффициент открытой площади определяет количество пространства для прохождения воздуха, воды и света и будет варьироваться в зависимости от предполагаемого применения просечно-вытяжного листа.

Каковы преимущества расширенных металлических сеток?

Существует множество преимуществ использования расширенной металлической сетки, которую мы производим как ANB Metal, а именно:

Экономичность: небольшое количество металла можно растянуть в большой кусок.

Эффективный процесс: при производстве и обработке просечно-вытяжных сеток образуется очень мало отходов.

Хороший проводник: поскольку наши просечно-вытяжные сетки состоят из одного куска, они могут быть отличными проводниками электричества, магнитного потока и тепла.

Защитная арматура: Наша просечно-вытяжная сетка может сочетаться со стеклом, бетоном и другими материалами для большей прочности.

Высокая прочность: Наша просечно-вытяжная сетка выдерживает вес и выдерживает нагрузку лучше, чем плетеные металлы или сварные швы.

Небольшой вес: наша просечно-вытяжная сетка легче, чем обычные металлические листы.

Обеспечивает циркуляцию: Наша расширенная металлическая сетка позволяет воздуху и свету свободно перемещаться.

Акустические свойства: Наша специально разработанная сетка из просечно-вытяжного листа может улучшить акустику и обеспечить звукоизоляцию.

Как изготавливаются просечно-вытяжные сетки?

Аналог металла ANB; Мы производим нашу просечно-вытяжную сетку с помощью развальцовочной машины, которая превращает сплошные металлические листы и рулоны в просечно-вытяжную сетку. Развальцовочная машина оснащена лезвием для установки шаблона для сетки из просечно-вытяжной сетки. Когда металл проходит через машину для развальцовки, он одновременно разрезается и растягивается с использованием процесса продольной резки и растяжения под давлением. Узоры, созданные лезвием, позволяют металлу растягиваться, что создает гладкие отверстия. Чтобы обеспечить гладкий рисунок, развальцовочная машина программируется или управляется вручную во время подачи металла. Готовая просечно-вытяжная сетка затем сматывается в рулоны или разрезается на листы.

Какие существуют типы расширенной металлической сетки?

Наиболее распространенные типы расширенной металлической сетки, которые мы производим как ANB Metal:

Стандартная расширенная металлическая сетка

Стандартная расширенная металлическая сетка чрезвычайно универсальна и экономична. Он бывает разного калибра и размеров отверстий. Его часто используют для создания твердой, приподнятой, нескользкой поверхности. В стандартном просечно-вытяжном листе пряди и связи устанавливаются под правильным углом. Это обеспечивает дополнительную прочность и жесткость, обеспечивая при этом максимальную циркуляцию воздуха.

Уплощенная просечно-вытяжная сетка

Уплощенная просечно-вытяжная сетка производится путем холодной прокатки просечно-вытяжного листа для его выравнивания. Его выбирают, когда нужна гладкая поверхность. Процесс выравнивания обычно увеличивает длину листа на 5%.

Шестиугольная просечно-вытяжная сетка

Шестиугольная просечно-вытяжная сетка имеет шестиугольные отверстия вместо обычных ромбовидных. Его шестиугольная форма придает металлу дополнительную прочность, позволяя проходить воздуху, свету, теплу, звуку и жидкости. Шестиугольные отверстия предпочтительнее алмазных отверстий, когда металл сильно расширяется.

Архитектурная просечно-вытяжная сетка

Архитектурная просечно-вытяжная сетка имеет ромбовидный узор с дополнительными архитектурными элементами. В результате получился дизайн, сочетающий в себе хорошую эстетику, повышенную безопасность и конфиденциальность, а также улучшенную вентиляцию. Подходит для функциональных и декоративных целей или их комбинации.

Микрорасширенная металлическая сетка

Микрорасширенная металлическая сетка имеет небольшие отверстия в легком металле. Отверстия могут быть стандартными, плоскими, шестиугольными и квадратными. Этот тип просечно-вытяжного листа часто используется в фильтрах.

Вы можете посмотреть и изучить наши модели изделий из просечно-вытяжной сетки в каталоге продукции на нашем веб-сайте, и вы можете легко получить доступ ко всем техническим характеристикам, связанным с продуктами. Вы можете выбрать, просмотрев все материалы и технические характеристики, используемые в производстве, и немедленно связаться с нами, чтобы получить информацию о продуктах из просечно-вытяжной сетки.

Если вы предпочитаете нас в своих проектах, мы будем рады работать с вами.

Производители просечно-вытяжного листа | Поставщики просечно-вытяжного листа

Список производителей расширенного металла

Иногда производители изготавливают изделия из расширенного металла для декоративных целей, а иногда они производят изделия из расширенного металла для более функциональных целей. Для каждого продукта, который производители частично или полностью изготавливают из них, просечно-вытяжные листы обеспечивают как прочное, так и легкое решение, способное защищать, но при этом пропуская воздух.

Производимая продукция

Несмотря на множество различных применений просечно-вытяжного листа, существует пять наиболее распространенных: дверцы шкафчиков, полки для хранения, ограждения машин или обогревателей, а также такие приспособления, как балконные перила. Расширенный металл также является популярным материалом для металлических заборов в качестве альтернативы металлическим заборам с более дорогими сварными или переплетенными деталями.

После того, как были установлены надлежащие технологии производства для создания просечно-вытяжного листа с желаемыми характеристиками и размерами, его можно использовать во многих различных областях.

Расширенные металлы – Dexmet Corporation

История

Процесс расширенных металлов был изобретен Джоном Френчем Голдингом в 1884 году. Его целью было создание лотка или металлического экрана, с помощью которого шахтеры в Соединенном Королевстве могли бы сортировать уголь. Его расширенному металлическому экрану предшествовали сортировочные инструменты, сделанные из металлической полосы или плетеной проволоки. Эти инструменты были в значительной степени неэффективны и не стандартизированы. Кроме того, они были не очень сильными. Изобретение Голдинга было сделано не из нескольких полос или проводов, а из одного металлического листа. Это сделало их более долговечными, чем другие инструменты для сортировки. Кроме того, процесс просечно-вытяжной сетки позволяет получать экраны с равномерными открытыми площадями.

Через пять лет после изобретения металлического расширения Голдинг и группа других людей в отрасли объединили свой опыт и исследования, чтобы создать собственную компанию. Сначала они назвали ее British Metal Expansion Company, а затем изменили название на Expanded Metal Company Limited в Лондоне. В течение ряда лет компания Expanded Metal Company обладала монополией на расширение производства металла в Европе, поскольку ей принадлежали исключительные права на этот процесс.

В 1890-х годах американец Эли Хендрик изобрел перфоратор, предшественник современных перфораторов. Перфорационные пуансоны позволяют создавать перфорированные металлы, которые являются близкими родственниками просечно-вытяжных листов.

Первым, кто получил патент на расширение металла в Соединенных Штатах, был человек по имени Чарльз Х. Шраммель. Получив патент в 1910 году, его работа выделялась усовершенствованием процесса расширения металла. Эти усовершенствования включали введение в процесс прокатки листового металла и изменение угла разделителей из металлической сетки, чтобы этот процесс обеспечивал лучшую текстуру для захвата.

Хотя с тех пор прошло более 100 лет, мало что изменилось в процессе расширения металла, за исключением изменений, вызванных достижениями в области технологий. Такие достижения включают автоматизацию, изобретение цифровой перфорации, формирование организаций по стандартизации и внедрение обработки с ЧПУ. Хотя пластмассы привели к некоторому сокращению рынка расширенных металлов, он все еще процветает. Кроме того, благодаря тому, что люди недавно проявили новый интерес к архитектуре старого стиля, архитектурные перфорированные металлы и просечно-вытяжные листы снова стали популярными, а в отрасли изделий из просечно-вытяжных листов наблюдается всплеск бизнеса.

Материалы

Производители используют несколько металлических материалов для создания изделий из расширенного металла. Медь, алюминий, нержавеющая сталь и титан входят в число тех металлов, которые они используют чаще всего. Каждый из этих металлов прочен и хорошо противостоит коррозии, но при этом остается довольно легким. Все они могут быть подвергнуты холодной прокатке после расширения, чтобы уменьшить толщину материала и получить более однородную поверхность.

Медь представляет собой встречающийся в природе цветной переходный металл. Медь известна своей электропроводностью, теплопроводностью, антимикробными свойствами, коррозионной стойкостью, прочностью и цветом. Производители используют медный просечно-вытяжной лист для изготовления таких изделий, как металлические решетки, корпуса, фильтры, радиаторы, дорожки и радиаторы, декоративные украшения и декоративная металлическая сетка.

Алюминий — еще один встречающийся в природе элемент, хотя он редко используется в чистом виде. Он легкий, прочный и устойчивый к коррозии (в большей степени, чем углеродистая сталь). Кроме того, алюминий становится прочнее при низких температурах, а не становится хрупким. Расширенный алюминий также подходит для корпусов холодильников и морозильников, ограждений, напольных покрытий, дорожек, решеток, электронных компонентов, автомобильных компонентов, морских и аквариумных компонентов, кухонных принадлежностей и воздушных фильтров.

Нержавеющая сталь представляет собой стальной сплав с содержанием хрома не менее 10%. По этой причине нержавеющая сталь также имеет тонкий верхний слой оксида хрома. Этот слой делает изделия из расширенной нержавеющей стали самовосстанавливающимися при царапинах, повышенной коррозионной стойкости и стойкости к ржавчине. Нержавеющая сталь также прочнее, долговечнее и более устойчива к бактериям, чем другие стальные сплавы, такие как мягкая сталь. Изделия из расширенной нержавеющей стали используются в самых разных условиях, включая кухню, клинику и больницу, лабораторию, снаружи, внутри и на транспортных средствах, внутри и на зданиях, на водоочистных сооружениях, в морских условиях и в самолетах.

Титан чрезвычайно прочный, легкий, устойчивый к коррозии, жаростойкий и стерильный. Титан такой же прочный, как сталь, но на 45% легче. Также он не вступает в реакцию с человеческим телом, поэтому его можно использовать в хирургии и ортопедии. Расширенный титан наиболее популярен в таких отраслях, как военная и оборонная, аэрокосмическая, автомобильная, электронная и здравоохранение.

Детали процесса

В процессе превращения металлического листа в изделия из просечно-вытяжного листа производители начинают с расширения, затем переходят к формованию листа в соответствии с индивидуальными спецификациями. Подробнее читайте дальше.

1. Начало производственного процесса для обычных и плоских металлов абсолютно одинаково. Сначала производители загружают металлические листы в машину, которая их прессует и расширяет. В наши дни все это обычно контролируется автоматизированным процессом, поскольку он обеспечивает большую эффективность.

2. После расширения штамп прокалывает лист снова и снова по ровной схеме. Чаще всего это узор в форме ромба. Однако производители могут вырезать и формировать нестандартные формы и узоры.

3. Затем производители пропускают лист через пресс для горячей прокатки. Горячекатаный пресс заставляет металл расширяться, становиться тоньше и сплющивается. Если исходный металлический лист очень толстый, им придется применить дополнительное тепло и давление, чтобы расширить и разрезать его.

4. После этого, если они того пожелают, производители могут закончить изделие из просечно-вытяжного листа отжигом для повышения коррозионной стойкости, облицовкой (например, полученной из краски или ПВХ), оцинковкой (для получения оцинкованной стали) или анодированием. Защитные покрытия, которые производители добавляют после формирования металла, обычно представляют собой распыление или погружение. Производители могут использовать эти методы покрытия не только для улучшения свойств металла, но и для изменения цвета поверхности.

5. После того, как это сделано, производители считают изделие готовой металлической сеткой или сеткой.

Дизайн

Производители должны думать о различных вещах, когда они участвуют в процессе расширения металла. В основном, они должны определить форму и размер отверстий в изделиях из просечно-вытяжного листа в зависимости от требований применения. Они также должны учитывать стандартные требования, лучший металл для работы в зависимости от его качества, размер металла (толщина в сантиметрах или дюймах), общий размер (длина, ширина и т. д.) и текстуру.

Для расчета размера открытых площадей, которые они планируют создать при расширении металла, производители используют два метода измерения: SWD и LWD. SWD расшифровывается как «короткий путь ромба», то есть ширина отверстий. LWD означает «длинный путь алмаза» или длину отверстий. Производители рассчитывают SWD и LWD на основе количества/плотности воздуха, воды и т. д., которые должны пройти через узор в металле.

Чтобы изготовить изделие из расширенного металла по индивидуальному заказу, производители могут придать расширенному металлу любую желаемую форму и покрыть его любым количеством красок или других покрытий. Они также могут создавать собственные шаблоны отверстий.

Используемое оборудование

Производители используют ряд различных машин и инструментов для выполнения процесса расширения металла и последующей процедуры формирования деталей. К ним относятся расширительные прессы, правильные прессы, штампы и прессы для горячей прокатки.

Расширительные прессы выталкивают металл наружу с помощью натяжного стержня, вырезая в металле прорези с помощью механических ножей. Производители могут использовать либо ручные расширительные прессы, либо автоматические расширительные прессы с ЧПУ, хотя чаще всего они используют последние.

Правильные прессы делают именно то, что следует из их названия — они выравнивают и гладят металлический лист. Они вступают в игру после перфорации и расширения. Они производят холодную прокатку металла с помощью параллельных цилиндров, которые сжимают металл, когда он проходит между цилиндрами.

Матрицы — это специальные производственные инструменты, используемые вместе с прессами и другими формовочными машинами. Обычно изготавливаемые из металла, эти инструменты имеют форму изделия, которое необходимо произвести. Когда материал проталкивается через них или, в данном случае, когда они вдавливаются в материал, они разрезают его и придают ему форму.

Прессы для горячей прокатки представляют собой прессы с роликами для правки металла. Они отличаются от холодных валков тем, что обрабатывают металл при температуре выше его температуры рекристаллизации.

Вариации и аналогичные процессы

Перфорированные металлы аналогичны просечно-вытяжным листам. Производители изготавливают перфорированные металлы, пробивая отверстия в сплошном металлическом листе (без его расширения). Расширенный листовой металл более гибкий и весит меньше, чем перфорированный металлический лист.

Преимущества

Расширенные металлы предлагают клиентам широкий спектр преимуществ. Во-первых, просечно-вытяжные листы более рентабельны, чем альтернативные перфорированные металлы. Во-вторых, процесс производства просечно-вытяжного листа не создает отходов. Точно так же для расширенных металлических применений требуется меньше сырья. Это связано с тем, что производители могут растягивать каждую деталь в десять раз по сравнению с исходной длиной для максимальной площади поверхности.

Далее, поскольку изделия из расширенного металла имеют отверстия, они предлагают лучшее из обоих миров. Например, они могут защитить пользователей от крупного мусора, позволяя им наслаждаться свежим воздухом и солнечным светом.

Кроме того, изделия из просечно-вытяжного листа сохраняют свою структурную целостность перед лицом всевозможных испытаний. Кроме того, они могут легко проводить тепло, магнитный поток и электричество. Изделия из просечно-вытяжного листа также обладают высокой прочностью на растяжение и заслуживают доверия в строительстве.

Еще одним преимуществом просечно-вытяжных листов является то, что, поскольку они не имеют движущихся частей, они требуют минимального обслуживания. Все, что действительно нужно, чтобы изделия из расширенного металла работали хорошо и хорошо выглядели, — это чистить их шлангом, тряпкой или щеткой.

Поиск подходящего поставщика услуг

Расширить металл не так уж сложно, но есть большая разница между опытным поставщиком услуг и новичком. Для достижения наилучших результатов вы хотите работать с кем-то с большим опытом и добросовестностью. Чтобы помочь вам на вашем пути, мы составили список тех поставщиков просечно-вытяжного листа, которым мы больше всего доверяем. Ознакомьтесь с ними, прокрутив вверх. Вы найдете информацию об их компании и соответствующие профили между этими абзацами.
