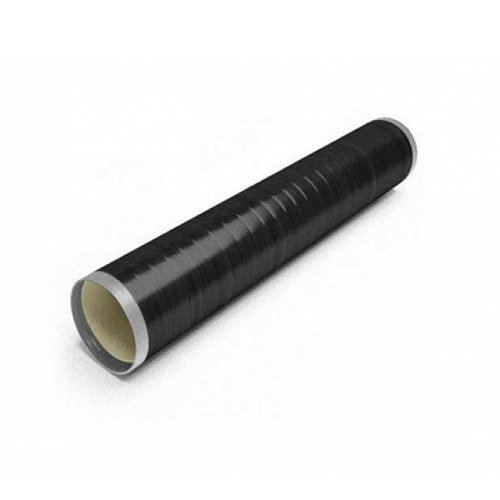

ВУС изоляция труб ‒ что это, преимущества

Содержание

  • Особенности ВУС изоляции

  • Технология нанесения ВУС изоляции

  • Применение труб и деталей трубопроводов ВУС

  • Преимущества ВУС изолированных деталей

Прокладывая промышленные или бытовые трубопроводы, специалисты стремятся как можно дольше сохранить системы в первичном виде. Сталь постоянно подвергается влиянию осадков, воздуха, а подземные линии взаимодействуют с грунтовой водой, в структуре которой есть агрессивные вещества. Под воздействием внешних факторов трубопроводные конструкции приходят в негодность.

Как уберечь сборочные единицы магистрали от коррозийного разрушения, продлить рабочий срок инженерных сооружений? С этими задачами справляется ВУС изоляция (расшифровка: весьма усиленная изоляция).

Технология основана на применении экструдированного полиэтилена.

Особенности ВУС изоляции

Когда-то наиболее распространенным вариантом обработки металлопроката являлась битумная мастика. Сегодня при возведении трубопроводных сетей активно применяется метод весьма усиленного изолирования, который обладает высокими защитными свойствами. Требования к нему изложены в ГОСТ 9.602-2005.

Характеристики футляра из полимерного, полиэтиленового покрытия:

  • минимальный показатель впитывания влаги;

  • адаптирован к механическим нагрузкам;

  • устойчив к химически агрессивным условиям: не разрушается в кислотных, щелочных почвах;

  • обладает незначительным весом, поэтому не меняет вес деталей трубопроводной сети;

  • ограждает магистраль от блуждающих токов;

  • широкий температурный коридор эксплуатации: -45 до +60 градусов по Цельсию;

  • сохраняет свои свойства в течение 50 лет.

Технология нанесения ВУС изоляции

С типом изоляционный защиты определяются до проектирования трубопроводов, т.к. в разных регионах условия эксплуатации различаются, в т. ч. почвы отличаются по химическому составу.

Рассмотрим особенности обработки металлопроката:

  • Перед применением экструдированного полиэтилена прокат обрабатывают. Его очищают от ржавчины, краски, грязи.

  • Проводят визуальный осмотр металлоизделий: для дальнейшей работы пригодны только качественные трубы без дефектов, с правильной геометрией формы.

  • На поверхность в определенной последовательности накладывают грунтовку, праймер, адгезив (сэвилен), изоляционный материал. Они повышают устойчивость объекта к внешним негативным воздействиям.

  • Трубную продукцию охлаждают, сушат. Торцы очищают от излишков изоляционной обертки примерно на 10-15 см, чтобы выполнить монтаж стыков. Фаску зачищают.

  • Измеряют толщину изоляционного покрытия (по ГОСТ 9.602-2005 она составляет 2-3,5 мм).

  • Стальные конструкции тестируют в лабораториях, создавая условия, приближенные к реальным. После успешного прохождения приемо-сдаточных испытаний детали с полиэтиленовым покрытием маркируют, снабжают сертификатом соответствия. Далее детали поступают в реализацию.

Применение труб и деталей трубопроводов ВУС

Где применяют изолированные металлоизделия? Конструкции востребованы в следующих отраслях:

  • при строительстве газовых сетей ‒ они изолируют подземные газопроводы, которые работают под давлением до 5,5 МПа;

  • в нефтяном секторе;

  • при укладке канализаций;

  • при сооружении линий магистрального водоснабжения.

Трубопрокат в покрове из полиэтилена массово ставят в подземные линии, которые проходят под автомобильными магистралями, свалками промышленных отходов.

Преимущества ВУС изолированных деталей

Долгое время инженерные коммуникации монтировали с использованием битумно-мастичного материала. Он состоит из нескольких прослоек битумной мастики. Нанесение возможно только в заводских условиях. Многослойная структура отличается низкой стоимостью, простотой технологии, невосприимчивостью к коррозии, пониженной влагопроницаемостью. Но это покрытие сохраняет свои свойства только в течение 10-15 лет и деформируется при понижении температуры до -10 градусов по Цельсию. Сегодня битумный материал оттеснили новые усовершенствованные варианты полимерной защиты.

Современные виды ВУС обладают улучшенными эксплуатационными характеристиками. Рассмотрим плюсы ленточно-полиэтиленовой капсулы:

  • срок службы конструкций превышает 25-30 лет;

  • антикоррозийное покрытие наносится на поверхность в два или три слоя;

  • вещество устойчиво к отрицательным температурам;

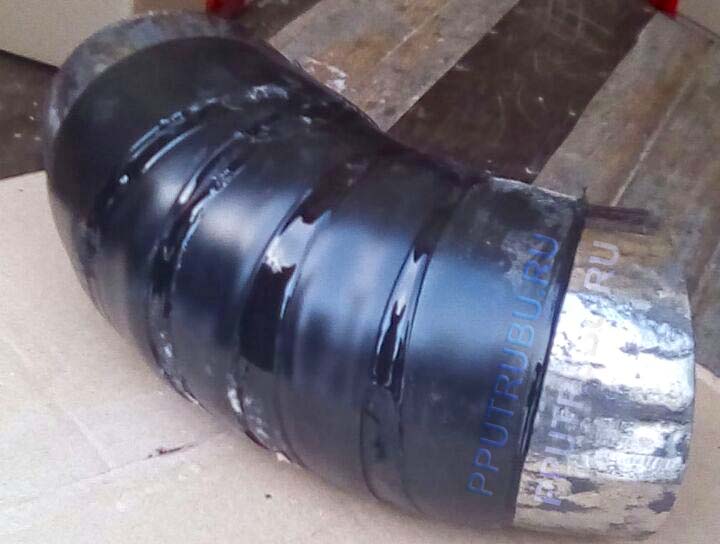

  • эффективно защищает ВУС-отводы и прочие элементы от ржавчины и ультрафиолета;

  • подходит для эксплуатации в грунтах с агрессивными составляющими;

  • позволяет провести ремонт участка сети в полевых условиях.

Виды оболочки по количеству слоев:

  • 2-х слойная. На трубу, которая прошла механическую и термическую обработку, наносят грунтовку (или термореактивный клей). Далее мастера формируют скорлупу из экструдированного полиэтилена;

  • 3-х слойная. После грунтования эпоксидной смолой стальной предмет покрывают термоплавким полимерным подслоем. Сверх него наносят защитную пленку из экструдированного полиэтиленовой слоя. Технология расширяет температурный диапазон эксплуатации трубопровода, обеспечивает его максимальную защиту и длительный безаварийный срок службы.

  • Комбинированная трехслойная мембрана. После грунтовой смеси наносят полиэтиленовую ленту на липкой основе, которая повышает влагостойкость металлоизделия. Толщина второй зоны составляет 0,45 мм и больше.

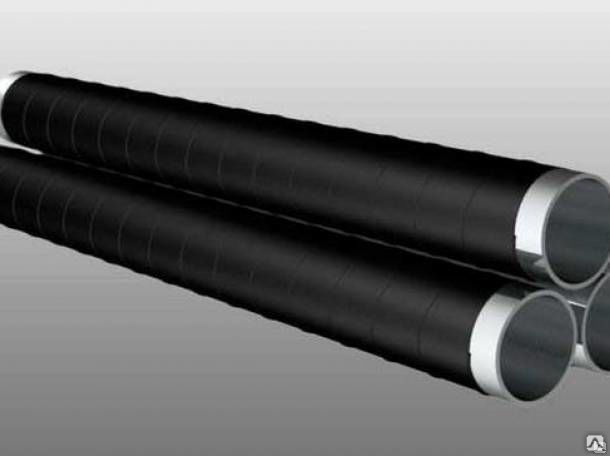

ВУС изоляция труб: что это такое

Весьма усиленная изоляция высокоэффективный способ защиты трубопроводов от покрытия железа ржавчиной. Во избежание повреждения её от коррозии используют гидроизоляцию. В разных районах грунт отличается по составу, поэтому с видом изоляционной системы необходимо определиться до проектирования.

Содержание

  1. Понятие
  2. Особенности ВУС изоляции
  3. Процесс нанесения изоляции
  4. Применение
  5. Преимущества и недостатки битумно-мастичной изоляции труб
  6. Современный вариант ВУС изоляции

ВУС изоляция способна увеличить срок службы трубопроводов.
По стандартам ГОСТ трубы соответствуют основным нормам. Соблюдение всех требований, возможно, лишь в заводских условиях. Именно на заводе наносится усиленная изоляция.

Этот вид изоляции состоит из:

  1. Стальной трубы.
  2. Двумя промежуточными слоями (первый праймер, второй изоляционный).
  3. Наружным обёрточным слоем.

Толщина праймера в основном колеблется между 0,1 и 0,6 см. Праймер это разбавленная в бензине грунтовка, высыхающая в течение 15 минут.
В качестве изоляционного слоя может использоваться полиэтиленовая лента. По ГОСТу ВУС изоляция в отличие от усиленной, должна иметь большую толщину изоляционного материала. Именно это способствует защите поверхности металла от лишней влаги и коррозии.

Особенности ВУС изоляции

Не зря она называется весьма усиленной, она не позволяет проникать влаге к поверхности трубы. Благодаря своей прочности может быть применена в самых агрессивных почвах.
Очень тяжело повредить изоляцию. Для этого необходимо ударить по трубе с весом не меньше 2,1 кг.

Плюсы ВУС изоляции:

  1. Покрытие имеет большой срок службы.
  2. Имеет хорошую адгезию.
  3. Одним из главных преимуществ этой изоляции является долговечность.

Процесс нанесения изоляции

  1. В первую очередь необходимо подготовить поверхность. Труба предварительно нагревается и очищается путём дробемётной очистки. Это специальный дробемётный аппарат, через который они должны пройти. Дробомётная обработка нужна для удаления ржавчины и окисли. После окончания работы получается шероховатая поверхность.
  2. Очистив от остатков дроби, она отправляется на контроль качества обеспыливания и контроль шероховатости поверхности.Обеспыливание проверяется при помощи липкой ленты и сверяется с эталоном.
  3. Если на ней останется пыль, то это ухудшит её устойчивость к коррозии.При помощи специального измерителя проводится контроль шероховатости. Этот показатель тоже влияет на адгезию.
  4. Следующим пунктом идёт нанесение материалов, которые составляют антикоррозийную весьма усиленную изоляцию.Предварительно нагретый газом трубопровод отправляется на бихроматную обработку. Бихроматная обработку это удаление хромового сплава с поверхности. И проходит метод бесконтактного (индукционного) нагрева до 200 градусов.Теперь труба готова к нанесению эпоксидного праймера, если изоляция трёхслойная. Если изоляция двухслойная грунтовка праймером не требуется.
  5. Далее, наносится слой адгезива, в большинстве используется сэвилен. Почти сразу на обработанную поверхность наносится слой изоляционного покрытия.
  6. Следующим пунктом является охлаждение и сушка. После этого концы трубы очищаются от изоляции примерно на 15 см, требуется для монтажа стыков.
  7. Последний пункт зачистка фаски и измерение толщины покрытия, специальным прибором. На очищенных от фаски участках проверяется угол скоса покрытия.

Применение

Трубы ВУС применяются в водопроводе, канализации, в подземных газовых сетях, в прокладке магистрального водоснабжения. Необходимо учитывать, что температура не должна превышать отметку +50. А работать по установлению можно в рамках от -40 до +60.

Преимущества и недостатки битумно-мастичной изоляции труб

Многие годы битумно-мастичное покрытие являлось единственным типом защитного покрытия трубопроводов.
Основная цель битумно-мастичного покрытия антикоррозийная защита трубопроводов, имеющих разные диаметры и применяемых при нормальных эксплуатационных температурах.
Структура многослойная, имеющая несколько слоёв битумной мастики. В заводских условиях покрытие наносится на внешнюю поверхность стальной трубы.
Изоляция трубопроводов соответствует нормам и требованиям ГОСТ 5116498.

Преимущества:

  •  дешевизна,
  • простая технология нанесения,
  • низкая влагопроницаемость и водопоглощение,
  • низкая кислородопроницаемость,
  • высокая устойчивость к коррозии,
  • стойкость к катодному отслаиванию. Также она обеспечивает дополнительную теплоизоляцию трубы.

Единственными недостатками битумно-мастичной ВУС изоляции является её срок службы до 15 лет. При температуре -10, она будет разрушаться.

Современный вариант ВУС изоляции

По сравнению с битумно-мастичной изоляцией, период эксплуатации трубы с полиэтиленовой гидроизоляцией дольше на 2035 лет.
Технология нанесения полиэтилена происходит на заводе в специально отведённом помещении.
Полиэтиленовое покрытие удовлетворяет самым строгим, высоким требованиям защиты стальных труб от коррозии и других внешних механических повреждений.
Антикоррозионное покрытие наносится в два или три слоя.
Производство отличается от предыдущего. Труба также очищается, затем нагревается и обрабатывается специальным клеем. Поверх клея наносится полиэтилен. Это позволяет защитить не только от механических повреждений, но и использовать на более низких температурах. Также защищает от ультрафиолета.

Трубопроводы с таким видом покрытия применяются в водопроводных сетях, подземных газовых сетях, магистральных газовых и водных трубопроводах.
Двухслойное полиэтиленовое покрытие во многом отличается от покрытия трёхслойного.
В процессе производства двухслойного полиэтиленового покрытия вначале наносится жидкий слой адгезива, который наносится на уже очищенную поверхность. Затем покрывается наружным слоем полиэтилена.
Трёхслойное полиэтиленовое покрытие состоит из трёх слоёв. Сперва труба покрывается слоем эпоксида, который также должен наноситься на очищенную дробемётом трубу. Затем наносится адгезионный слой и только потом слой наружного полиэтилена.

ВУС- изоляция

Металлопрокат продажа
ППУ
ГОСТ 10704-91
Трубы большого диаметра
Лист горячекатаный
металлоконструкции
Трубы ГОСТ 20295
продажа
Трубы ВУС
металлопрокат прайс

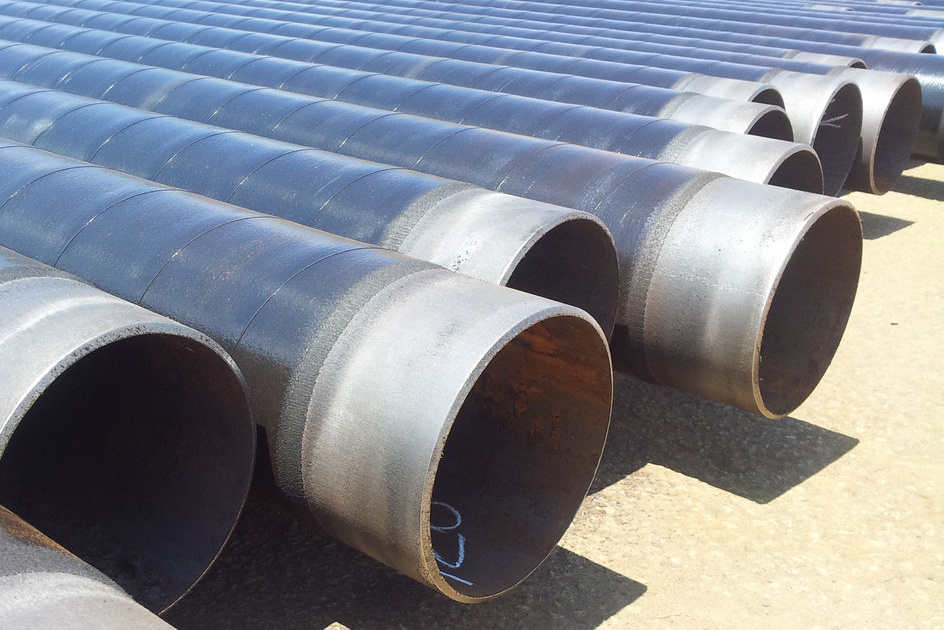

ВУС-изоляция — эффективный метод защиты трубопроводов от коррозии

В настоящее время направление заводской изоляции труб экструдированным полиэтиленом является приоритетным в мировой практике защиты трубопроводов от коррозии.

Стальные трубы с наружным антикоррозийным покрытием из экструдированного полиэтилена весьма усиленного типа ВУС предназначены для магистральных и промысловых газо-, нефте-, водопроводов для подземной и подводной прокладки с температурой эксплуатации от — 20°С до + 60°С.

По сравнению с изоляцией битумом, полимерными лентами и другими покрытиями сама технология нанесения экструдированного полиэтилена с твердым адгезионным подслоем, а также возможность пооперационного контроля при изоляции в заводских условиях позволяют достичь значительно более высоких качественных показателей покрытия, особенно таких, как устойчивость к внешним механическим повреждениям, высокая адгезия к поверхности трубы, низкие водопоглащение и водопроницаемость, что способствует долгой (не менее 30 лет) и безаварийной эксплуатации трубопроводов.

Покрытие наносится методом боковой («плоскощелевой») экструзии. С целью обеспечения высоких адгезионных свойств покрытия применяется высококачественная дробеструйная очистка, нанесение промежуточного клеящего слоя (адгезионно-активная композиция толщиной 300-400 мкм — «сэвилен») и далее нанесение наружного защитного слоя на основе термосветостабилизированной композиции полиэтилена.

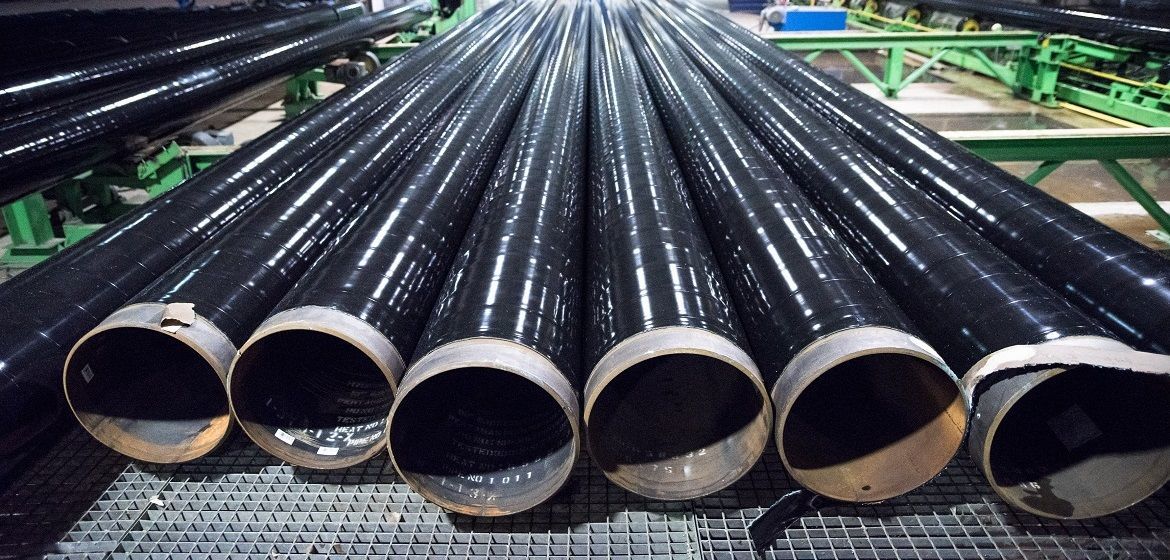

Трубы в ВУС изоляции

При прокладке трубопроводов одним из основных вопросов, решаемых проектировщиками, является максимальное увеличение его срока службы. Именно поэтому при выборе труб для строительства такого рода магистралей особое внимание уделяется изоляционным материалам. Одним из оптимальных решений в настоящее время является ВУС.

ВУС: понятие и свойства

Изоляция типа ВУС состоит из двух или трех слоев, что делает ее устойчивой к агрессивным средам. Данный механизм защиты трубопровода специалисты относят к наиболее эффективному. Длительный срок службы труб, которые покрыты изоляционным слоем ВУС, обусловлен, прежде всего, его водонепроницаемостью и высоким показателем устойчивости к нежелательным воздействиям окружающей среды.

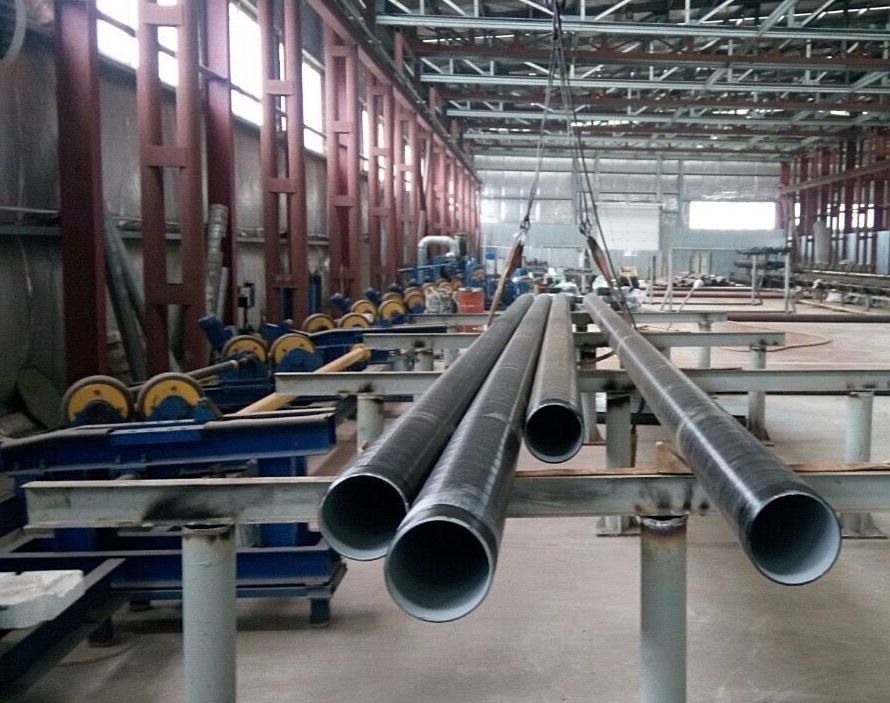

Нанесение изоляции ВУС осуществляется в рамках заводских условий. Данный процесс включает в себя несколько этапов. Первой ступенью является укладка на внешнюю поверхность трубы адгезионнового подслоя, который необходим для обеспечения надежного сцепления стали с покрытием из полиэтилена. Толщина слоя экструдированной пленки составляет от 2,0 до 3,5 мм. Для защиты от механических воздействий такая изоляция усиливается третьим слоем полиэтилена. Высокие параметры адгезии, характерные для изоляции ВУС, позволяют продлить эксплуатационный период трубопровода в безаварийном режиме до 30 лет.

Основные преимущества труб с ВУС изоляцией

Трубы в ВУС изоляции в современном мире нашли широкое применение при строительстве как подземных, так и поверхностных промышленных и магистральных газопроводов. Такая популярность вполне обоснована, так как данный тип изоляции является одним из самых стойких к коррозии. И это не единственное достоинство ВУС. Данный продукт является идеальным барьером от блуждающих потоков, к тому же он способен выдерживать перепад температур от – 200С до +600С.

Трубопровод, монтированный трубами в ВУС изоляции, рассчитан на долгий срок эксплуатации. Адгезионные свойства изоляционных материалов обеспечивают плотное соединение покрытия со стальной трубой. Данная герметичность вместе с идеальными качественными показателями полиэтиленовой пленки, используемой в качестве верхнего слоя, обуславливает не только водонепроницаемость системы, но и устойчивость к агрессивным средам и повреждениям.

Продукция, предлагаемая нашей компанией, сертифицирована и обладает высокими качественными показателями. Сотрудничество с нами избавит вас от эксплуатационных проблем в рамках обустройства систем отопления и водоснабжения. Продукция нашей компании справится с любыми поставленными перед ней задачами и сможет работать без аварийных ситуаций даже в сложных условиях.
