Балка (двутавр) — ООО «АБТ-ГРУПП»

Балка двутавровая (двутавры стальные) – один из наиболее распространённых типов фасонного проката. Форма сечения металлоизделия имеет букву «Н». На данный момент на рынке возможно найти двутавры произведенные по следующим стандартам:

• ГОСТ 8239-89 (отменен)
• ГОСТ 19425-74 (действует)
• ГОСТ 26020-83 (отменен)
• СТО АСЧМ 20-93 (отменен)
• ГОСТ Р 57837-2017 (действует с 01.05.2018)

Двутавровые балки по ГОСТ Р 57837-2017 производятся из сталей С245, С255, С345, С355, С390, С440 в соответствии с ГОСТ 27772.

Основные марки сталей, используемые в двутавровых балках: Ст3кп, Ст3пс, Ст3сп, Ст4пс, Ст5сп, 09Г2С

Производство двутавра возможно по двум технологиям, методом горячей прокатки и сварным способом.

Горячекатаная балка производится следующим образом: заготовленную для прокатки сталь расплавляют до жидкого состояния, после чего разливают в формы. Далее металл остывает, и его прокатывают через специальный стан с нагретыми валами, после чего прокат остывает и перевозится на склад.

Если Вам необходимы балки и двутавры Вы можете купить их у нас с доставкой, воспользовавшись формой ниже.

В соответствии с назначением двутавровые балки по ГОСТ Р 57837-2017 подразделяются на следующие классы и маркируются буквами:

• Б – балочный (нормальный/обыкновенный) профиль для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля больше, чем ширина полок.
• Ш – широкополочный — профиль для элементов строительных конструкций, которые работают преимущественно на изгиб; ширина полок у двутавра типа Ш больше, чем у двутавра типа Б аналогичной высоты.
• К – колонный — профиль для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; высота профиля равна или близка ширине полок
• С — свайный — профиль для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; профиль со значительной несущей способностью; высота профиля равна или близка ширине полок; толщина стенки и полки равны или близки по значению
• ДБ, ДК — дополнительных серий

Также в соответствии с назначением двутавровые балки по ГОСТ 19425-74 подразделяются на следующие классы и маркируются буквами:

• М — монорельсовые — применяются в промышленностях и строительстве для обеспечения подвесных путей для талей.
• С — специальная — для армирования шахтных стволов

Двутавры балочные по ГОСТ Р 57837-2017

• Двутавры балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 100 до 710 мм, шириной полки (b) от 55 до 262 мм .
• Стенка балочного профиля (s) толщиной от 3,8 до 17 мм.
• Полка двутавра (t) толщиной от 5,1 до 25 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 248,14 (см²).
• Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 194,8 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 16,512 до 397,024 тонн.
• Момент сопротивления двутавра балочного Wx по ГОСТ Р57837-2017 находится в диапазоне от 34,2 до 5625 (см³)

Если Вам необходима балка Б по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры широкополочные по ГОСТ Р 57837-2017

• Двутавры широкополочные по ГОСТ Р 57837-2017, высотой (h) профиля от 190 до 780 мм, шириной полки (b) от 149 до 319 мм
• Стенка балочного профиля (s) толщиной от 5 до 38 мм.
• Полка двутавра (t) толщиной от 7 до 64 мм, при этом площадь сечения F (см²) балки варьируется от 31,11 до 660,25 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 24,4 до 518,3 (кг за погонный метр).
• Допустимая нагрузка на сечение балки варьируется от 49,776 до 1056,4 тонн.
• Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 218,9 до 15797,1 (см³)

Если Вам необходима балка Ш по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры колонные по ГОСТ Р 57837-2017

Двутавры колонные — это колонные профили (К) имеют отношение ширины полок к высоте, близкое  1:1,  что  придает  им   устойчивость  относительно  оси  y

• Двутавры колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 147 до 668 мм, шириной полки (b) от 149 до 435 мм
• Стенка балочного профиля (s) толщиной от 6 до 96 мм
• Полка двутавра (t) толщиной от 8,5 до 155 мм, при этом площадь сечения F (см²) балки варьируется от 34,17 до 1696,33 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 26,8 до 1332 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 54,672 до 2714,128 тонн
• Момент сопротивления колонного двутавра Wx (см³) находится в диапазоне от 186 до 28508,2 (см³)

Если Вам необходима балка К по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры свайные по ГОСТ Р 57837-2017

• Двутавры свайные по ГОСТ Р 57837-2017, высотой (h) профиля от 128 до 400 мм, шириной полки (b) от 118 до 408 мм
• Стенка балочного профиля (s) толщиной от 9 до 30,3 мм
• Полка двутавра (t) толщиной от 9 до 30,4 мм, при этом площадь сечения F (см²) балки варьируется от 32,38 до 283,97 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 56,2 до 196,8 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 51,808 до 454,352 тонн
• Момент сопротивления свайного двутавра Wx (см³) находится в диапазоне от 498,2 до 3544,5 (см³)

Если Вам необходима балка С по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры балочные дополнительные по ГОСТ Р 57837-2017

• Двутавры дополнительные балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 207 до 617 мм, шириной полки (b) от 102 до 257 мм
• Стенка балочного профиля (s) толщиной от 5,8 до 14,7 мм
• Полка двутавра (t) толщиной от 8,4 до 23,6 мм, при этом площадь сечения F (см²) балки варьируется от 33,87 до 178,52 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 26,6 до 140 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 54,192 до 285,632 тонн
• Момент сопротивления балочного дополнительного двутавра Wx (см³) находится в диапазоне от 249,3 до 3629,6 (см³)

Если Вам необходима балка ДБ по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры дополнительные колонные по ГОСТ Р 57837-2017

• Двутавры дополнительные колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 96 до 264 мм, шириной полки (b) от 100 до 257 мм
• Стенка балочного профиля (s) толщиной от 5 до 14,5 мм
• Полка двутавра (t) толщиной от 6,6 до 24 мм, при этом площадь сечения F (см²) балки варьируется от 21,2 до 128,88 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 16,7 до 101 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 33,92 до 206,208 тонн
• Момент сопротивления двутавра колонного дополнительного Wx (см³) находится в диапазоне от 73 до 1240,1 (см³)

Если Вам необходима балка ДК по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры балочные по ГОСТ 26020-83

• Двутавры балочные по ГОСТ 26020-83, высотой (h) профиля от 100 до 1013 мм, шириной полки (b) от 55 до 320 мм
• Стенка балочного профиля (s) толщиной от 3,8 до 19,5 мм
• Полка двутавра (t) толщиной от 5,1 до 32,5 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 400,6 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 314,5 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 16,512 до 640,96 тонн
• Момент сопротивления балочного двутавра по ГОСТ 26020-83 Wx (см³) находится в диапазоне от 34,2 до 12940 (см³)

Если Вам необходима балка Б по ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры широкополочные по ГОСТ 26020-83

• Двутавры широкополочные по ГОСТ 26020-83, высотой (h) профиля от 193 до 718 мм, шириной полки (b) от 150 до 320 мм
• Стенка балочного профиля (s) толщиной от 6 до 23 мм
• Полка двутавра (t) толщиной от 9 до 36,5 мм, при этом площадь сечения F (см²) балки варьируется от 38,95 до 389,7 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 30,6 до 305,9 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 62,32 до 623,52 тонн
• Момент сопротивления двутавра широкополочного  Wx (см³) находится в диапазоне от 275 до 9210 (см³)

Если Вам необходима балка Ш по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры колонные по ГОСТ 26020-83

• Двутавры колонные по ГОСТ 26020-83, высотой (h) профиля от 195 до 431 мм, шириной полки (b) от 200 до 400 мм
• Стенка балочного профиля (s) толщиной от 6,5 до 23 мм
• Полка двутавра (t) толщиной от 10 до 35,5 мм, при этом площадь сечения F (см²) балки варьируется от 52,82 до 371 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 41,5 до 291,2 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 84,512 до 593,6 тонн
• Момент сопротивления двутавра колонного Wx (см³) находится в диапазоне от 392 до 5642 (см³)

Если Вам необходима балка К по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры дополнительные балочные по ГОСТ 26020-83

• Двутавры дополнительные балочные по ГОСТ 26020-83, высотой (h) профиля от 239 до 450 мм, шириной полки (b) от 115 до 180 мм
• Стенка балочного профиля (s) толщиной от 5,5 до 7,6 мм
• Полка двутавра (t) толщиной от 8,5 до 13,3 мм, при этом площадь сечения F (см²) балки варьируется от 35,45 до 82,8 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 27,8 до 65 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 56,72 до 132,48 тонн
• Момент сопротивления балочного двутавра Wx (см³) находится в диапазоне от 295,8 до 1280 (см³)

Если Вам необходима балка Б по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры дополнительные широкополочные по ГОСТ 26020-83

• Двутавры дополнительные широкополочные по ГОСТ 26020-83, высотой (h) профиля от 300,6 до 496,2 мм, шириной полки (b) от 201,9 до 303,8 мм
• Стенка балочного профиля (s) толщиной от 9,4 до 14,2 мм
• Полка двутавра (t) толщиной от 16 до 21 мм, при этом площадь сечения F (см²) балки варьируется от 92,6 до 198 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 72,7 до 155 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 148,16 до 316,8 тонн
• Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 1000 до 3470 (см³)

Если Вам необходима балка Ш по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры стальные горячекатаные с уклоном полок по ГОСТ 8239-89

• Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 8239-89, высотой (h) профиля от 100 до 600 мм, шириной полки (b) от 55 до 190 мм
• Стенка балочного профиля (s) толщиной от 4,5 до 12 мм
• Полка двутавра (t) толщиной от 7,2 до 17,8 мм, при этом площадь сечения F (см²) балки варьируется от 12 до 138 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 9,46 до 108 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 19,2 до 220,8 тонн
• Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 39,7 до 2560 (см³)

Если Вам необходима балка по ГОСТ 8239-89 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры специальные по ГОСТ 19425-74

• Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 19425-74, высотой (h) профиля от 140 до 450 мм, шириной полки (b) от 80 до 150 мм
• Стенка балочного профиля (s) толщиной от 5,5 до 10,58 мм
• Вес двутавров M (кг/м) находится в диапазоне от 16,9 до 77,6 (кг за погонный метр)
• Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 102 до 1420 (см³)

Если Вам необходима балка по ГОСТ 19425-74 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Наши работы

Контакты

Офис: 198095, г. Санкт-Петербург, ш. Митрофаньевское д. 10

Производство: 198095, г. Санкт-Петербург, ул. Автовская, д. 31

Оформить заказ

Как рассчитать площадь комнаты – онлайн калькулятор площади стен, пола в м2

Онлайн калькулятор предназначен для расчёта площади стен комнаты, пола и потолка.

Калькулятор площади помещения

Введите общие размеры помещения

Онлайн-калькулятор — программа, используя которую легко рассчитать периметр любых комнат, площадь стен, пола и потолка. Необходимость в расчёте встаёт при ремонте квартиры, когда есть потребность в определении количества стройматериала, который нужен для проведения ремонтных работ.

При стандартной конфигурации комнаты, рассчитать её площадь с применением калькулятора нетрудно. Следует внести в него параметры помещения, и размеры проёмов. Сложнее произвести вычисления, если есть выступы — необходимо будет их тоже замерить, и полученные цифры занести в калькулятор.

В нашей обзорной статье вы ознакомитесь с понятием — что такое онлайн-калькулятор, узнаете, как рассчитать площадь помещения, стен, пола. Кроме того, мы расскажем, как производить данные вычисления без калькулятора, по формулам, или используя подручные средства.

Подготовка к расчетам

Прежде чем производить вычисления, следует подготовить место для измерений. В основном, такие расчёты производятся во время строительства жилых домов, при отделке новостроек, или в квартирах при поведении ремонтных работ, но тогда лучше комнату освободить полностью.

Кроме этого, нужно запастись инструментами — рулеткой (лучше лазерной), линейкой — для проверки прямых линий, маркером и скотчем. Можно применять самодельные принадлежности — отрезок шнура, который привязывается к заострённому штырю.

Перед измерениями надо начертить схематичный план, он позволит сделать замеры точней. Длину сторон нужно измерять вдоль стен, при помощи рулетки. Результаты следует сразу заносить в чертёж. Рекомендовано проверять прямоугольность комнаты, путём замера диагональных линий. Заметим, что в большинстве своём измерительные инструменты имеют две шкалы — метрическую и дюймовую.

Чтобы избежать ошибки и неточности, лучше делать замеры два раза. Лента рулетки при замере должна быть в натяжку, а не провисать. Данные сразу записывать в м. кв, округляя значения до сантиметра.

Если расчёт вы будите делать по формуле, без калькулятора, то надо понимать, что многие такие вычисления трудоёмкие, и сделать подсчёт без ошибок сложно. Поэтому, рекомендуется пользоваться программой Excel.

Как рассчитать площадь комнаты стандартной формы

Под площадью комнаты подразумеваются числовые характеристики, которые показывают её размер в двухмерном пространстве. Если комната стандартная (прямоугольная или квадратная), то сделать расчёт легко. Нужно только померить длину и ширину. Делается это вдоль стен по полу, при загроможденности данных участков, возможно, проводить замер посредине комнаты.

Важно, одна сторона должна измеряться строго перпендикулярно второй. Стороны расположенные параллельно должны иметь один размер, но несмотря на это, меряются обе. Кроме того, следует проверить правильность формы, то есть провести промеры диагоналей. В прямоугольном или квадратном помещении, они должны равняться, или иметь небольшие отклонения.

Эти данные можно занести в разделы онлайн-калькулятора, и посчитать площадь комнаты. Другой способ произвести расчёт S — по формуле.

Квадратное помещение

Как рассчитать S квадратных помещений — это довольно легко. У квадратной комнаты все стороны равны.  Однако, как говорилось выше, надо замерить их все, и взять средне арифметический показатель для расчёта:

S = A в квадрате, где:

А — размер сторон.

Рассмотрим пример: комната со стенами по 3 метра, 3 в квадрате — S = 9 м2.

Прямоугольное

Рассчитать площадь помещений прямоугольной конфигурации, также легко путём следующих вычислений:

S = A x B; где А обозначает длину, а B ширину.

На примере видно, при ширине 4,10 м, длине 6,15 м, S комнаты получается — 4,10 x 6,15 = 25,215 м2. После запятой оставляется две цифры, остальные округляются, то есть выходит 25,22 м2.

Расчет площади помещения со стандартной формой

Сегодня всё чаще можно встретить комнаты с непривычной конфигурацией: треугольные, круглые или трапециобразные.

Расчёт треугольной формы

Бывают помещения по виду напоминающие треугольник. Рассчитать площадь такой комнаты в квадратных  метрах доступно как на калькуляторе, так и с использованием формулы.

S = ½ × а× h, где:

• а — основание;
• h — перпендикулярная высота.

Чтобы провести расчёт, измеряется длина основания треугольника и высота, проведённая перпендикулярно основанию из противоположно расположенного угла. Единственное — проведение перпендикулярной при замере сделать не просто, особенно если не использовать специальный инструмент. Поэтому, полученные данные могут быть не точными.

Для расчёта S треугольника лучше воспользоваться формулой Герона. Она более сложная, но результат получается точнее.

S = √ p × (p – a) × (p – b) × (p – c), где:

• a, b,с — длины сторон;
• p — половина периметра (р = ½ (а + b + с)).

Так же, посчитать площадь треугольной фигуры можно на онлайн-калькуляторе.

Трапеция

Помещение, являющееся угловым, нередко имеет трапециобразную форму. Главная черта трапеции — расположение двух сторон в параллельной плоскости, а двух других — нет, они находятся под разными углами.

Для определения S трапециобразной комнаты делается замер двух параллельных сторон, и высоты — перпендикулярной линии между сторонами. Чтобы убедиться, что стороны расположены точно параллельно, нужно измерить высоту в нескольких местах.

 Эти данные следует вставить в разделы калькулятора, или в формулу:

S = ½ (A+B) ×h, где:

• A и B — длина сторон лежащих параллельно;
• h — высота.

Сделать данные вычисления потребуется, если определяется размер многоугольной комнаты. Допустим, имеется 5 углов, тогда многоугольник следует разделить на две фигуры — прямоугольник и трапецию, и сделать два расчёта, а результаты сложить.

Есть еще один способ, как рассчитать площадь трапециобразной комнаты в м2 — поделить трапецию на прямоугольные и треугольные фигуры, и определить размер каждой, а затем всё сложить.

Круг

В новостройках встречаются участки здания с округлой формой (полукруг или четверть). Нередко это бывает при совмещённом балконе или эркере.

Сначала нужно определить значение выпуклой части, которое потом приплюсовывается к остальным результатам. Замеры округлых участков можно производить, используя гибкую рулетку или бечёвку.

Рассчитать S круга легко по формуле:

  S=π x R² где:

• n —  коэффициент равный 3,14;
• R² — радиус круга в квадрате.

Сложнее подсчитать S отдельной части круга отсечённого хордой. Такие расчёты производятся по формуле:

S = ½  R² (na/180 — sin a), где:

• a — угол отсечённой части в градусах.

Для таких вычислений подойдёт калькулятор, в нём есть специальная форма для расчёта площади круга.

Как рассчитать помещение неправильной формы

  Чтобы определить S комнаты имеющей не стандартную форму, сначала нужно разбить её на прямоугольные, квадратные, треугольные фигуры. После, произвести расчёт отдельно каждой фигуры, с использованием соответствующих формул.

Перед вычислениями следует сделать замеры, которых при такой форме помещения больше, так как добавятся еще размеры выступов и ниш. При наличии ниши, её размер прибавляется к общему значению, а если имеется выступ — вычитается.

Расчет помещения с дверью и окном

Если стена имеет двери и окна, то чтобы полученные показатели были достоверными, эти проёмы следует учитывать (отнять).

С калькулятором легко посчитать площадь стены с проёмами, но можно сделать это и по формуле. Сначала нужно замерить ширину и высоту двери или окна рулеткой. Полученные цифры каждого проёма перемножаются, и отнимаются от площади стены.

S стены с проёмами = S стены — S (окон и дверей)

Рассмотрим на примере расчёт: стена с дверью имеет размер 15 м2, S дверного проёма — 2 м2, итого:

S стены без проёма = 15 — 2 = 13 м2

Как рассчитать площадь стены

 Потребность в определении S стен возникает, если проводится ремонт, и требуется выяснить — сколько строительного материала понадобится (обоев, шпаклёвки).

Чтобы произвести данный расчёт, следует сделать дополнительные замеры. Нужно измерить не только стороны помещения, но и:

• высоту потолка;
• стороны дверей и окон.

В основном стенки прямоугольные, и, чтобы сделать расчёт площади стен комнаты без калькулятора, применяется формула для прямоугольной фигуры — длина умножается на ширину. Так же высчитываются размеры проёмов, которые отнимаются от общего значения стены.

Встречаются мансардные комнаты, имеющие различную высоту стен. Тогда, потребуется стенку разделить на треугольные или трапециобразные фигуры, и произвести расчеты по соответствующим формулам.

Определить общую S всех стенок комнаты несложно, требуется сложить габариты каждой.

Если потребность в расчёте площади стен возникает при проведении ремонта (для определения количества обоев), то можно использовать таблицы. В них прописано — сколько стандартных обоев, с учётом высоты и периметра комнаты, нужно. Данные таблицы можно найти в интернете.

Более лёгкий вариант, как посчитать площадь стен в метрах квадратных — применение калькулятора.

Рассчитать площадь пола

По полу так же можно рассчитать площадь помещения. При этом лучше, чтобы все стены в нём и пол были свободны. Если комната прямоугольная, следует просто перемножить размеры двух сторон пола. Но даже в таком случаи, они могут иметь небольшие различия в размере, поэтому надо снять мерки со всех сторон пола. Нужно делать замеры по поверхности пола, не рекомендовано замерять по стенкам — они могут иметь неровности.

При неправильной конфигурации помещения, пол делится на правильные фигуры. После чего, считается размер каждой фигуры. Для наглядности рекомендовано нарисовать схематичный чертёж со всеми размерами. Если пол двухуровневый, его так же необходимо зонировать.

Предназначение вычислений размера пола играет важную роль. Допустим, если расчёт требуется для установки тёплого пола, то нет надобности учитывать места, где будет размещаться тяжёлая мебель. А если для определения — сколько необходимо напольного покрытия, чтобы застелить всю поверхность пола — то высчитывается размер в полном объёме.

При расчёте габаритов, нет надобности в соблюдении размеров до сантиметра, допустимо производить округления. Проверить, правильно ли вы подсчитали площадь пола можно на онлайн-калькуляторе.

Площадь потолка

Высчитать размер потолка несложно, особенно если он имеет горизонтальное расположение — то он является точной проекцией пола.

Чердаки и мансарды — исключение, так как потолок находится под углом. Но всё равно, достаточно разбить плоскость на фигуры, и замерить их величины. Потом, используя выше приведённые формулы провести вычисления.

Как посчитать периметр комнаты

Под периметром комнаты подразумевается сумма её сторон. Для его вычисления следует произвести замеры и сложить все стороны.

Формула для расчёта выглядит так:

P = 2 * (A + B), где A и B — обозначает длину и ширину.

Если у помещения не стандартная конфигурация, то вычисления будут сложней. Поэтому, быстрей и удобней использовать чертёжные программы или онлайн-калькулятор.

При правильно проведённых расчётах S комнаты, вам гарантирован качественный ремонт. Кроме того, это сведёт ваши затраты на приобретение стройматериалов к минимуму.

Если у вас есть сомнения в точности самостоятельных подсчётов, то рекомендуем воспользоваться нашим онлайн-калькулятором. На нём вы можете рассчитать площадь, как помещения, так и стен с полом. Достаточно вводить в разделы калькулятора, полученные при замере значения.

Расчет покрытия (математика), часть 2

Остановка ржавчины в болтовых системах

по болтаться
•
23 нояб. 2022 г.
•

Судьба сложной стальной сборки может определяться уязвимостью ее мельчайших и наименее учитываемых компонентов. Болты или крепежные детали, скрепляющие сборку, часто являются областями, где коррозия начинается в первую очередь и где эффекты коррозии могут иметь самые серьезные последствия. Хотя использование болтов из сплава имеет большое значение, подавляющее большинство болтов, используемых в оффшорной промышленности и в других местах, изготовлены из углеродистой стали. Поскольку некоторые болты выходят из строя всего за шесть месяцев, а проектные сроки службы промышленной инфраструктуры регулярно превышаются, требуется средство, которое могло бы улучшить часто недолговечные результаты, достигаемые при использовании стандартных систем покрытия. Механизмы коррозии болтов: почему болты так легко ржавеют? Если мы внимательно посмотрим на стальные болтовые системы, мы обнаружим крупные компоненты, собранные и закрепленные с помощью относительно небольших гаек и болтов. Такие узлы можно найти на трубопроводах, машинах и других объектах инфраструктуры во всех уголках земного шара. Везде, где они встречаются — в соединениях и особенно в болтах — именно там проявляются самые сильные коррозионные эффекты. Различия в коррозионном потенциале, относительном размере, смешанных материалах, повреждении покрытий во время сборки и щелях, образующихся между компонентами, — все это хорошо изученные факторы, влияющие на коррозию болтов, но на практике они часто игнорируются. Коррозия фланца из низколегированного сплава очевидна там, где произошло повреждение покрытия, но более значительным является уровень коррозии внутри болтов. Здесь действуют два ключевых фактора: Относительный размер Потенциал коррозии Болты изготовлены из низколегированной стали с потенциалом коррозии около 0,85. Фланец изготовлен из высоколегированного сплава с коррозионным потенциалом около 0,5 — разница в 0,35 значительно превышает допустимые пределы. Кроме того, болты и гайки имеют небольшие размеры по сравнению с конструкцией, к которой они присоединены, что усугубляет эффект коррозии. В некоторых условиях такие болты могут подвергнуться значительной коррозии в течение нескольких недель после установки, поскольку они подвержены такому же воздействию, как расходуемые аноды в системе катодной защиты (CP). Повреждение болтов и щелевая коррозия Сборка гаек и болтов может привести к повреждению и проникновению покрытия, что может привести к коррозии. Гайки после 18 месяцев пребывания в зоне брызг, политетрафторэтилен (ПТФЭ) и цинковое покрытие вышли из строя в течение шести недель после воздействия. Ожидается, что при испытании в соляном тумане цинково-никелевое покрытие прослужит не менее 1000 часов, прежде чем появится «красная ржавчина». Такое ускоренное испытание на атмосферостойкость предназначено для демонстрации потенциальной долговечности системы покрытия на основе экстремальных условий испытаний. Например, если в камере соляного тумана оно может выдержать 1000 часов, то срок службы покрытия при нормальных условиях должен составлять 10 лет. Однако 1000 часов — это всего лишь шесть недель. В реальных условиях болты постоянно подвергались воздействию соляного тумана в течение 18 месяцев при расчетном сроке службы конструкции в 20 лет. Щелевая коррозия под шайбами ​​и головками болтов, а также отслоившиеся покрытия на резьбе также играют роль в перечне проблем, влияющих на болтовые системы. В отчете об отказах болтов, проведенном Det Norske Veritas (DNV) в рамках программы испытаний, было показано, что вероятность выхода из строя шайб выше, чем у любого другого компонента болтовой системы. Легко понять, почему это может быть правдой, поскольку шайбы представляют собой наименьший компонент, застрявший в щели, подвергающийся вращательным усилиям с обеих сторон и редко обращающийся с какой-либо осторожностью. Какие средства доступны? По сути, существуют три стандартных средства от коррозии, возникающей в болтовом узле: Ничего не делать. Ржавеющая инфраструктура по всему миру — это дань философии откладывать на завтра то, что нужно делать сегодня. Разберите все, очистите, перекрасьте, замените и снова соберите — не очень практично, если весь танкер для сжиженного нефтяного газа, морская платформа или нефтеперерабатывающий завод нуждаются в ремонте каждые 18 месяцев. Очищайте/струйно очищайте/наносите повторное покрытие наиболее пострадавших участков на регулярной основе – обычная практика, но когда в системе присутствует коррозия, она редко бывает полностью успешной. Распыляемые термопласты, ингибирующие коррозию (CIST) Технологии распыляемых термопластов, ингибирующих коррозию (CIST), представляют собой новый подход к борьбе с коррозией в болтовых системах, обрабатывая всю систему, а не сосредотачиваясь на какой-либо отдельной ее части. Система работает, исключая такие факторы коррозии, как кислород и вода, посредством герметизирующего барьерного покрытия. Оно также обеспечивает активную защиту от коррозии благодаря медленному высвобождению антикоррозионных масел в течение всего срока службы системы. CIST, наносимый распылением, представляет собой многоразовый термопластический материал с нулевым содержанием ЛОС (летучих органических соединений), который можно распылять на подложку любого размера или формы. В системе используется специальный нагревательный и насосный агрегат для расплавления и распыления материала, в результате чего получается плотно прилегающее покрытие из материала, которое инкапсулирует подложку, следуя каждому контуру. Основные функции системы включают исключение электролита (воды) и кислорода, а также покрытие поверхности ингибирующим маслом. Обеспечивая перенос масляной пленки на каждую поверхность внутри капсулы, CIST предотвращает появление новой коррозии и останавливает существующую коррозию. Требуется очень небольшая подготовка поверхности, даже на ржавых поверхностях. Требуется только удаление рыхлых материалов, таких как отслаивающаяся ржавчина и краска. Полевые испытания в Северном море CIST успешно применяется с 2003 года в Северном море для защиты преждевременно ржавых болтов. Сильная коррозия наблюдалась в системах, которые должны были прослужить много лет при использовании низколегированных болтов с покрытием из ПТФЭ, оцинкованных. Замена болта была единственным очевидным решением. Понимая, что это будет разрушительно и дорого, операторы искали альтернативы. CIST был выбран из-за его способности останавливать и предотвращать коррозию при минимальном вмешательстве и требованиях к подготовке поверхности. Регулярная программа удаления и проверки была реализована с впечатляющими результатами, когда показано, что смешанная металлическая основа не имеет коррозии после семи лет воздействия. Результаты осмотра за семь лет включают: Отсутствие признаков новой коррозии после герметизации ранее подвергшихся коррозии поверхностей Отсутствие признаков гальванических эффектов или щелевой коррозии в защищенных основах Целостность покрытия сохраняется, несмотря на сильное загрязнение Ингибирующее масло продолжает выделяться через семь лет Эти операторы продолжают использовать CIST по всей платформе, и после применения CIST не нужно было заменять какие-либо болты из-за коррозии. Полевые испытания на газовом терминале Национальной энергосистемы Как крупный оператор газотранспортных трубопроводов, Национальная энергосистема Великобритании нуждалась в доказательствах эффективности CIST, прежде чем рекомендовать ее использование. Соответственно, в 2005 году был завершен ряд приложений для целей долгосрочного тестирования. Снятие CIST и осмотры завершены в 2006, 2007, 2009 гг.и, наконец, в 2010 году через пять лет. Пятилетние результаты инспекции включали: Не было обнаружено следов коррозии ни на одной из подложек, защищенных CIST. Было обнаружено, что ингибирующее масло присутствует на каждой поверхности внутри герметизации. Хотя внешние поверхности были загрязнены атмосферными и промышленными отложениями, покрытие оставалось в хорошем состоянии. состояние с продолжающимся отложением масла на подложке. После испытаний в 2011 году была завершена предварительная установка CIST на площадке межсоединителя Bacton, и в настоящее время CIST используется на подстанциях National Grid на различных объектах в Великобритании, защищая распределительные устройства с элегазовой изоляцией для National Сетевые и другие коммунальные предприятия. Лабораторные испытания Был проведен ряд испытаний, чтобы установить удовлетворительные характеристики покрытий CIST в различных условиях, включая испытания на УФ-излучение, криогенные испытания и испытания на воспламенение. Однако для целей настоящего документа основное внимание уделяется антикоррозионным характеристикам; по этой причине здесь выделены два теста. 1. Испытание на затопление соленой водой. Подверженность сборок из низколегированной стали коррозионному воздействию соленой воды хорошо задокументирована. В этом испытании труба и фланец из углеродистой стали подвергаются постоянному воздействию 20-процентной солевой смеси в течение пяти дней в неделю в течение периода до шести месяцев при температуре 86°F (30°C). Фланец защищен CIST, но труба остается незащищенной. Через шесть месяцев постоянный цикл соленой воды и сушки разъел незащищенную трубу. Однако в системе CIST основание остается полностью очищенным от коррозии. Результаты испытаний на затопление соленой водой включали: Отсутствие проникновения воды через верхнее уплотнение на трубу Коррозия произошла на незащищенной трубе Отсутствие коррозии в капсуле CIST На покрытие не повлияли циклы погружения небольшой секции устья скважины для жестких испытаний в соляном тумане в камере горячего соляного тумана. Подложка была покрыта CIST, а затем большие участки покрытия были срезаны перед тем, как испытуемый образец подвергался 3000-часовому испытанию в камере. Независимые испытания, проведенные первоначальными разработчиками CIST, показали нулевую коррозию после более чем 10 000 часов в камере горячего соляного тумана — почти 14 месяцев! Результаты испытаний в горячем соляном тумане, проведенных разработчиком, включали: На открытых участках в разрезе были обнаружены серьезные признаки ржавчины. На участках, защищенных CIST, не было признаков коррозии. Серьезное повреждение покрытия не повлияло на способность защищать соседние участки. невозможно проверить натяжение болтов Защищенные гайки вращаются свободно; натяжение болтов не влияло. Традиционно нанесение ремонтных покрытий на корродированные стальные узлы с болтовыми соединениями требовало значительных усилий — разборки, замены, пескоструйной обработки и нанесения покрытия — с расчетом на то, что коррозия возобновится относительно быстро. Эффективное долгосрочное средство защиты играет важную роль в защите инфраструктуры и снижении риска для персонала и окружающей среды. Раннее использование этой новой технологии в полевых условиях обещает решить некоторые из этих проблем. Испытания и полевые испытания с 2004 года показали, что CIST может обеспечить долговременную защиту от гальванической коррозии и щелевой коррозии. CIST обеспечивает контроль коррозии болтов на существующих и новых объектах без необходимости крупномасштабного вмешательства. Механизмы предотвращения коррозии CIST обеспечивают защиту всей системы, а также отдельных компонентов в сложных узлах. Нетоксичный, пригодный для повторного использования и безотходный, CIST помогает уменьшить воздействие предотвращения коррозии на окружающую среду. В промышленных, морских и оффшорных средах, с увеличением жизненного цикла оборудования и более строгим соблюдением правил техники безопасности, предотвращение коррозии становится все более важным. О Dangle Rope Access Здесь, в Dangle Rope Access, мы предоставляем различные профессиональные комплексные инспекции, доступ, покрытия и композитные (IACC) промышленные услуги. Эти профессиональные услуги доступны как для частного, так и для государственного секторов. Мы предлагаем высококачественные проверенные решения, которые помогут снизить затраты на техническое обслуживание как в долгосрочной, так и в краткосрочной перспективе. Мы находимся в Данди, Шотландия, но также имеем офис в Эдинбурге. Благодаря размеру и структуре нашей компании мы можем предложить гибкий и разносторонний подход к тому, как мы ведем наш бизнес и к предлагаемым услугам. И, как ведущая компания по ремонту и окраске лопастей ветряных турбин, мы работали над несколькими проектами по возобновляемым источникам энергии в Великобритании, Европе и США. Мы работаем как с операторами наземных и морских ветряных электростанций, так и с владельцами активов. Для обслуживания морских ветряных электростанций мы можем покрыть как восточное, так и западное побережье. Чтобы узнать больше о том, как наша команда может помочь вам, свяжитесь с нами сегодня. Наша дружная, профессиональная и отзывчивая команда всегда готова помочь.

Момент инерции площади — типичные поперечные сечения I

Момент инерции площади или Момент инерции площади — также известный как Второй момент площади — I , является свойством формы, которое используется для прогнозирования прогиба, изгиба и напряжения в балках.

Момент инерции площади — Британские единицы

• дюймов ⁴

Момент инерции площади — Метрические единицы

• mm ⁴
• cm ⁴
• m ⁴

Converting between Units

• 1 cm ⁴ = 10 ^-8 m ⁴ = 10 ⁴ mm ⁴
• 1 in ⁴ = 4.16×10 ⁵ mm ⁴ = 41.6 cm ⁴

Example — Convert between Area Moment of Inertia Units

9240 cm ⁴ can be converted to mm ⁴ by multiplying with 10 ⁴

(9240 cm ⁴ ) 10 ⁴ = 9. 24 10 ⁷ mm ⁴

Площадь Момент инерции (момент инерции для площади или второй момент площади)

для изгиба вокруг оси x можно выразить как

I 029 2 dA                          (1)

where

I _x = Area Moment of Inertia related to the x axis ( m ⁴ , mm ⁴ , inches ⁴ )

y = перпендикулярное расстояние от оси X до элемента DA (м, мм, дюймов )

Да = область элемента ( M ²⁹⁹⁵

.0030 , mm ² , inches ² )

The Moment of Inertia for bending around the y axis can be expressed as

I _y = ∫ x ² DA (2)

, где

I _Y = момент инерции площади, связанный с осью Y ( M ⁴ , мм ⁴ , дюймы ^{4 9 4 , дюймы 4 9} , дюймы ⁴ 030 )

x = перпендикулярное расстояние от оси y до элемента DA (м, мм, дюймов )

Область в области внедорожных

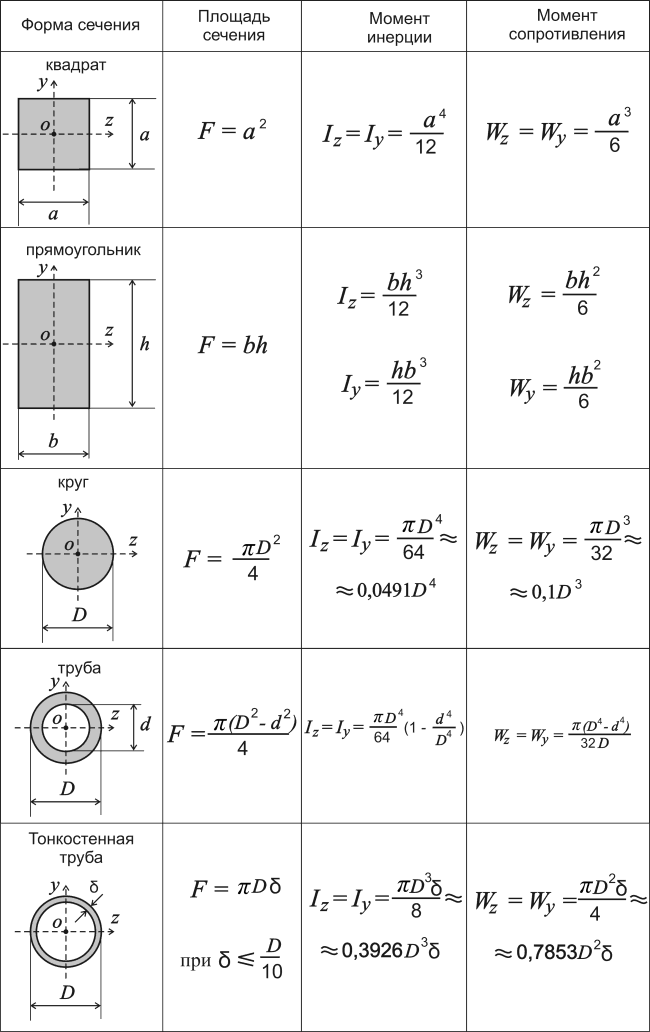

Сплошное квадратное сечение

Момент инерции площади для сплошного квадратного сечения можно рассчитать как

I _x = A ⁴ /12 (2)

, где

A = сторона (мм, м, в . .)

I Y

I Y

I Y

I

I

⁴ /12 (2B)

Сплошная прямоугольная сечение

МОМЕНТ ИНЕРИИ ПЕРЕПОЛЯЮЩИХ ИНЕРИИ для прямоугольной секции можно рассчитать как

I _x = B H ³ /12 (3) = B H ³ /12 (3) = B H ³ /12 (3) _x = B ³ /12 (3)0020

where

b = width

h = height

I _y  = b ³ h / 12                           (3b)

Solid Circular Cross Section

Момент инерции площади для твердого цилиндрического сечения можно рассчитать как0030 / 64                            (4)

where

r = radius

d = diameter

I _y  = π r ⁴  / 4

    = π d ⁴  / 64                             (4b)

Полое цилиндрическое сечение

Момент инерции площади для полого цилиндрического сечения можно рассчитать как

I _x = π (D _O ⁴ — D _I ⁴ ) / 64 (5)

, где

9000 2 DA

899999599595959595959595958 95959595959958 9950129.

d _i = cylinder inside diameter

I _y  = π (d _o ⁴  — d _i ⁴ ) / 64                          (5b)

квадратная секция — Диагональные моменты

Диагональные моменты инерции для квадратной секции можно рассчитать как

I _x = _Y = ⁴ /12 (6) 999969

999999999969

9999999969

6999969

699999999999999999999999969 = ⁴ /12 (6) = ⁴ /12 (6) .

Прямоугольное сечение – Моменты площади на любой линии, проходящей через центр тяжести

Прямоугольное сечение и площадь момента на линии, проходящей через центр тяжести, можно рассчитать как

I _x = (B H / 12) (H ² COS ² A + B ² SIN ² A) (7)

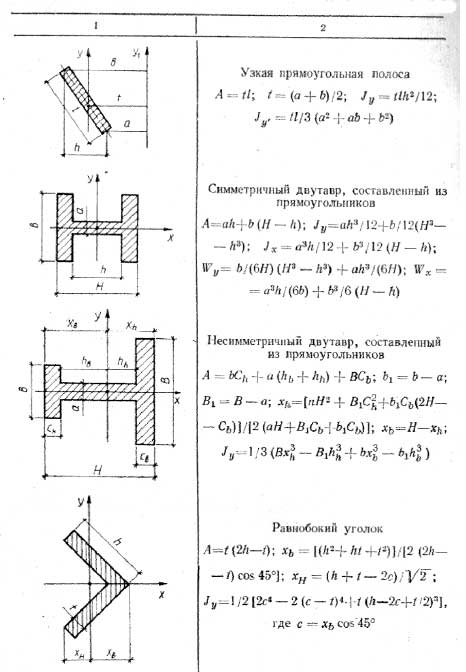

Симметричная форма

МОМНА рассчитывать как

I _x = (A H ³ /12) + (B / 12) (H ³ — H ³ ) (8)

I _Y = (A A ³ h / 12) + (b ³ / 12) (H — h)                      (8b)

НЕОНСИММЕТРИЧЕСКАЯ ФОРМА

Площадь момента инерции для не симметричной формы может быть рассчитана как

I _x = (1/3) (B Y _B ³ 393030101010103030303030303030333 гг.
