Как нарезать конусную резьбу на токарном станке: как нарезать резцом и плашкой? Нарезка трапецеидальной резьбы и конической, внутренней и внешней, левой и правой
Содержание
Нарезка, накатка резьбы на шпильках
Наличие резьбы на шпильках незаменимо при сооружении сборно-разборных металлоконструкций. В ряде случаев требуются нестандартные шпильки с двухсторонней резьбой, тогда пользуются услугой нарезки или накатки резьбы на прутковый металлопрокат.
Виды нарезки резьбы на шпильках
Резьба производится способом нарезания на металлической заготовке соответствующих техническому заданию канавок. Накатывание же – это процесс пластической деформации поверхности заготовки.
Нарезка резьбы на шпильках
Для выполнения резьбы требуется специальный инструмент:
-
резцы; -
гребенки; -
метчики; -
плашки…
Их устанавливают на токарном станке для прорезания в заготовках нужного профиля резьбы. Самые распространённые инструменты при резьбовой нарезки – резцы и гребёнки. С их помощью нарезается внутренняя и внешняя резьба. Дополнительно для получения только наружной резьбы применяются плашки, для внутренней резьбы – метчики. Чтобы определить точный угол (на какое количество градусов должно быть выполнено отклонение), специалисты используют соответствующую тангенциальную формулу.
Наше оборудование позволяет нарезать любую резьбу на заготовках заказчика с подгонкой размеров по длине. По заданию заказчика возможна смежная услуга – изготовление под готовые шпильки соответствующих гаек и других металлических деталей. Также оказываются дополнительные услуги в виде термической обработки заготовок, гальваники и хромирования готовых изделий.
Резьба шпилек со вставками
Подобная нарезка обеспечивает повышенную механическую прочность соединений. Благодаря дополнительным деталям вероятность ослабления и расшатывания резьбового соединения уменьшается в разы. Такая способность требуется при значительных динамических нагрузках на сборные соединения: при вибрациях, ударах и т.п. Также вставка защищает резьбу (номинальную или восстановленную) от развития коррозии.
Применение вставок позволяет избежать сложных ремонтов и применения дорогостоящего крепежа. Прочность резьбы со вставками значительно выше предела прочности стандартных соединений. При этом осевые размеры и трудоёмкость выполнения соединения упрощаются и уменьшаются.
Накатка резьбы на шпильках
Этот способ получения резьбы является пластической деформацией, поэтому для такого способа нужны пластичные заготовки с низким коэффициентом растяжения. Максимальная твёрдость металла для подобной обработки – 40 HRC.
Для накатки внутренней и наружной резьбы используется инструмент под названием «накатные метчики». Они не режут материал, поэтому после завершения обработки отсутствует стружка.
Мы производим накатку с допусками 6G и 8G для резьбы М6 — М48. Прочность накатанной резьбы выше, чем у аналогов, полученных способом нарезки. При этом контур отличается лучшим качеством и большей точностью. Во время обработки используется оборудование со специальными роликами либо плоскими плашками.
Особенности проведения металлообработки
Чтобы нарезать резьбу, требуется резьбонарезной станок или манипулятор.
Токарная обработка может давать на выходе резьбу разных форм:
-
треугольную; -
цилиндрическую; -
прямоугольную; -
коническую; -
трапециевидную.
Свойства материала, размер и точность резьбы определяют выбор дополнительного инструмента: резцов, плашек, гребёнок.
Как заказать нарезку резьбы на шпильках по выгодной цене
Нарезка либо накатка резьбы на прутковом металлопрокате для изготовления шпилек – весьма востребованная услуга в разных сферах промышленности. Часто требуется также восстановление резьбы на изношенных деталях сборных конструкций. У нас в наличии есть весь необходимый профессиональный инструмент, который позволяет быстро и качественно нанести резьбу на любой круглый металлопрокат. С его помощью возможно изготовление новых шпилек или восстановление изношенных, чтобы не переплачивать за покупку новых деталей. Звоните +7 (812) 309-14-78!
Как нарезать резьбу плашкой — нарезание резьбы на трубе, таблица резьб.
При необходимости ручной нарезки наружных резьб для трубного соединения, изготовления шпильки или болта под гайку с метрической резьбой, чаще всего используется простой, но достаточно эффективный инструмент – плашка. Процесс подготовки резьбы достаточно прост, если точно следовать ниже приведенным инструкциям.
Подготовка к нарезанию резьбы плашкой
Прежде чем нарезать резьбу плашкой на пруту или на трубе необходимо подобрать инструмент нужного диаметра и шага. Сама плашка представляет собой гайку с режущими зубцами конической формы с отверстиями для крепления в воротке. Плашки могут быть цельными, разрезными, раздвижными, иметь круглую, квадратную или шестигранную форму.
В первую очередь необходимо подобрать материал и инструмент требуемого диаметра. Ниже приведена таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу М6
Как видим по таблице, для нарезки резьбы М6 нам необходим прут диаметром 5,8 мм. При более высоких диаметрах резьб есть допустимое минимальное и максимальное значение толщины прута. Нарушать его нельзя – при превышении диаметра вы рискуете сломать плашку, при значении меньше минимального – получите слабую резьбу.
Перед тем как начать нарезание наружной резьбы плашкой, помимо самого инструмента и заготовки, необходим подходящий по форме и размеру вороток, а также машинное масло. После этого можно приступать непосредственно к самой нарезке.
Порядок нарезки резьбы
Перед началом нарезки необходимо снять фаску с наружной части трубы или заготовки под углом 45°. Это необходимо для облегчения первых витков и фиксации плашки.
Дальнейшие действия:
- Закрепите трубу или заготовку в строго вертикальном положении. Наилучшим вариантом чтобы избежать перекосов являются слесарные тиски, но можно использовать и газовый ключ.
- Смажьте инструмент маслом.
- Приложите плашку к головке прута в строго горизонтальном положении и начните с первых нескольких кругов.
- При явном перекосе на первых кругах снимите плашку, обстучите заготовку и начните заново.
- При вращении на первых витках одновременно равномерно нажимайте на ручки воротка для начала процесса резки.
- После нескольких первых витков проверьте правильность нарезки. Это можно сделать по горизонтальности плашки и воротка, что можно проверить уровнем. Далее, при правильном положении инструмента, можно продолжить нарезание трубной резьбы плашкой на всю необходимую длину.
- При достижении примерно середины длины вдавливающее усилие можно ослабить, далее начинается процесс самозатягивания.
- После одного – двух витков необходимо провернуть плашку на половину оборота назад для удаления стружки.
- После нарезки на нужную длину просто верните инструмент обратно по готовой резьбе.
Необходимо учесть, что плашка может иметь несколько номеров, чаще всего 2. В этом случае после нарезки черновой резьбы необходимо поочередно пройтись каждым из номеров для окончательного формирования профиля резьбы.
Обработка резьбы: процесс, методы и руководство по нарезке
10 февраля 2023 г.
Пока винты все еще присутствуют в обрабатываемых деталях, резьба остается важным аспектом металлоконструкций. Он облегчает соединение деталей по низкой цене, что делает их идеальными для использования с крепежными деталями, фитингами и соединителями.
Помимо знания того, что такое резьба, также важно определить правильный тип резьбы для вашего проекта. Итак, что именно означает термин «обработка резьбы»? какие бывают виды обработки резьбы? Продолжайте читать, пока мы отвечаем на эти вопросы и предоставляем другую важную информацию о многопоточности.
Что такое обработка резьбы в производстве деталей?
Обработка резьбы является одним из наиболее важных операций в обрабатывающем центре с ЧПУ. Это метод вычитания, используемый для изготовления наружной и внутренней резьбы разных размеров. Эта обработка происходит за счет кругового движения вращающегося инструмента, откалиброванного с необходимой глубиной и плотностью резьбы.
Основная функция нити — служить связующим звеном между двумя механизмами. В процессе соединения происходит движение между частями.
Нить состоит из разных частей. К ним относятся гребень, корень, угол спирали, шаг и фланг. Рассмотрим эти части подробно.
Основные параметры резьбы
Угол спирали : Угол спирали при механической обработке представляет собой угол между осью резьбы и спиралью прямой резьбы или угол, образованный конической спиральной областью резьбы для конической резьбы.
Корень : Это нижняя часть потоков. Это прилегающая область спроецированного конуса или цилиндра.
Гребень : Гребень — это верхняя часть резьбы. Это самая дальняя часть спроецированного конуса или цилиндра. Гребень также является поверхностью резьбы, соединяющей боковые стороны.
Боковина : Эта резьбовая часть соединяет основание с гребнем. Теоретически пересечение боковой поверхности с осевой плоскостью представляет собой параллельную линию.
Шаг : Теоретически диаметр шага равен диаметру цилиндра или конуса. Шаг — это расстояние, измеренное между областями на соседних витках. Измеренные параллельные площади должны совпадать.
Типы обрабатываемой резьбы
Существует множество типов резьбы в соответствии с различными классификационными стандартами. Для унифицированной системы резьбы резьба UNF (тонкая) и резьба UNC (крупная) являются стандартными. Однако существует два основных типа потоков: внутренние и внешние.
Внутренняя резьба
Внутренняя резьба, также известная как внутренняя резьба, подвергается механической обработке с помощью инструмента для нарезания резьбы с одной кромкой. Помимо этого инструмента с одной кромкой, традиционный колпачок для нарезания резьбы также может помочь нарезать внутреннюю резьбу на ЧПУ. Важно отметить, что нарезание внутренней резьбы происходит только на вогнутых поверхностях.
Итак, когда нужна внутренняя резьба? Вам понадобится один, если ваша заготовка нуждалась в винтовых вставках. Машинисты используют ручные или машинные метчики для нарезания внутренней резьбы.
Наружная резьба
Этот тип резьбы, также известный как резьба, находит применение в винтах, болтах, шпильках и калибрах-пробках. Использование токарного станка является одним из наиболее эффективных способов изготовления наружной резьбы.
Другой метод заключается в использовании круглой матрицы для нарезания внешней резьбы вручную. Круглая матрица, используемая в этом случае, остается в фиксированной матрице. Помимо круглых матриц, существуют также шестиугольные квадратные матрицы, идеально подходящие для блокировки.
Как нарезать резьбу?
Нарезание резьбы идеально подходит для изготовления деталей с резьбовыми соединениями. Умение нарезать нити полезно. Например, с этими знаниями можно изготовить цельный винт или гайку или отремонтировать их при необходимости. Кроме того, резьбонарезные станки не всегда могут быть доступны.
Итак, вот как обрезать нитки.
1. Как нарезать внутреннюю резьбу
Вы хотите нарезать внутреннюю резьбу? Во-первых, приобретите необходимые инструменты, в том числе защитные очки, коробчатую дрель (для машинных метчиков), регулируемый метчик (для ручных метчиков), внутренний метчик, спиральное сверло и 9Зенковка 0 градусов.
Следующим шагом после получения подходящих инструментов является определение диаметра отверстия, в которое вы хотите вставить резьбу. После определения диаметра следующим этапом является знание правильного метчика для нарезания резьбы. Чтобы определить диаметр основного отверстия, вычтите шаг резьбы из диаметра метчика.
Чтобы начать нарезание внутренней резьбы, сначала необходимо отцентровать пуансон, а затем просверлить сквозное отверстие с помощью спирального сверла. Чтобы сделать фаску в основном отверстии, используйте 90-градусную зенковку. Нарезание резьбы включает поворот воротка в отверстие керна с присоединенным метчиком.
2. Как нарезать наружную резьбу
Инструменты, необходимые для нарезания наружной резьбы, включают напильник, штамп, плоский наконечник, круглый штамп, стержень, тиски (для захвата) и режущий спрей.
Для нарезания наружной резьбы сначала напилите края круглого стержня, а затем снимите с него фаску под углом 45 градусов. Убедитесь, что по сравнению с глубиной резьбы фаска больше.
Следующим шагом является зажим или захват круглой матрицы, чтобы надежно ее закрепить. Это предотвращает нежелательное движение, поскольку стержень требует большого давления для оптимального нарезания внешней резьбы. Используйте спреи для резки, чтобы улучшить качество поверхности детали.
Отличные советы по обработке резьбы
Умение обрабатывать резьбу дает несколько преимуществ. Однако получение отличных советов по обработке может означать разницу между оптимальной резьбой и неоптимальной. Итак, вот несколько советов по обработке резьбы.
- Включает фаску для концевых частей с наружной резьбой;
- Убедитесь, что начальный конец резьбы имеет плоскую поверхность. Также убедитесь, что он соответствует центральной оси резьбы;
- Внутренняя резьба заканчивается зенкером;
- При формовании или нарезании резьбы трубчатые детали часто испытывают давление, поэтому они должны иметь увеличенную толщину стенки;
- Использование уникальных размеров резьбы — это хорошо, но использование стандартного размера резьбы более экономично;
- Резьба меньшей высоты предпочтительнее резьбы большей высоты, если нет спецификаций резьбы.
Распространенные методы обработки резьбы на станках с ЧПУ
В ЧПУ существует несколько методов обработки резьбы. Эти различные методы имеют свои особенности и преимущества. Здесь мы обсудим общие и то, что выделяет их.
1. Нарезание резьбы
Нарезание резьбы идеально подходит для изготовления внутренней резьбы. Это экономичный, а также эффективный метод нарезания резьбы. Этот метод ЧПУ применим для обработки резьбовых отверстий с низкой точностью позиционирования, а также отверстий малого диаметра.
Этот метод обработки резьбы позволил сократить время простоя резьбонарезного станка с ЧПУ. Кроме того, структура обработки здесь довольно проста по сравнению с другими методами. Кроме того, нарезание резьбы — это высокоскоростной процесс резки, который значительно повышает производительность и эффективность обработки.
Режущие инструменты, используемые в этом методе обработки, дешевле, что снижает стоимость производства. Это также универсальный процесс с широким спектром применения.
2. Фрезерование резьбы
Это еще один метод изготовления резьбы. В этом процессе используется фреза, а также 3-осевой обрабатывающий центр. Он также использует круговую интерполяцию трех основных осей; x, y и z линейная подача. Фрезерование резьбы идеально подходит для нарезания резьбы на крупных деталях или материалах высокой стоимости.
Фрезерование резьбы отличается высокой скоростью обработки, высокой точностью и эффективностью. Используемый фрезерный инструмент часто содержит твердые сплавы. Кроме того, инструменты фрезы универсальны, что снижает потребность в приобретении различных инструментов для различных процессов фрезерования. Например, одна и та же фреза может нарезать левую и правую резьбу с помощью винтов с одинаковым шагом. Вы можете с минимальными трудностями регулировать диаметры отверстий, допуски и материал.
Резьба, изготовленная фрезерованием, имеет поверхность высшего качества без заусенцев. Этот метод идеально подходит для изготовления тонкостенных деталей, обработки глухих отверстий и асимметричных/невращающихся деталей.

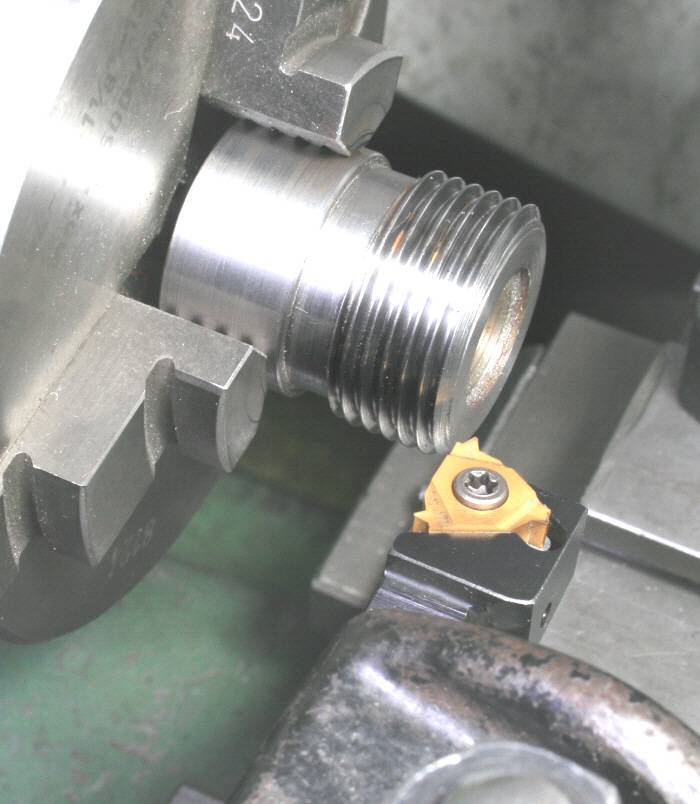

3. Нарезание резьбы на токарных станках с ЧПУ
Нарезание резьбы на токарном станке — еще один распространенный процесс нарезания резьбы с широким диапазоном применения. Токарные станки с ЧПУ облегчают производство высококачественной резьбы. С помощью этого метода слесари могут сделать несколько конических резьб, ходовых резьб и шагов резьбы.
Жесткое нарезание резьбы и одноточечное нарезание резьбы — два наиболее распространенных метода, используемых при нарезании резьбы на токарных станках с ЧПУ. Для одноточечного нарезания резьбы используется инструмент со сменной пластиной, форма и размер которой соответствуют головке готового винта.
4. Шлифование резьбы
Идеально подходит для нарезания резьбы в закаленных заготовках. Для этого процесса используются два основных типа шлифовальных кругов; многорядные шлифовальные круги и однорядные шлифовальные круги. Однорядный шлифовальный круг имеет точность шага от 5 до 6 классов. Он также имеет шероховатость поверхности R1,25~0,08 мкм.
Однолинейное шлифование идеально подходит для изготовления прецизионного винта, червяка, резьбонарезного станка, лопастного шлифовального станка и мелкосерийного нарезания резьбы.
Многострочное шлифование делится на врезное и продольное шлифование. Основное различие между этими двумя методами заключается в ширине шлифовального круга. При продольном способе ширина шлифовального круга меньше длины притачиваемой резьбы. С другой стороны, ширина шлифовального круга, используемого во врезном методе, имеет большую длину, чем длина резьбы.
Получите услуги по обработке резьбы в WayKen
Обработка резьбы является сложной задачей из-за необходимости квалифицированного и профессионального оборудования. Если вы хотите изготавливать стандартные резьбы, выдерживающие испытание временем, то компания WayKen — это то, что вам нужно.
Кто такой УэйКен? Мы являемся обрабатывающей компанией с более чем 20-летним опытом изготовления деталей, соответствующих отраслевым стандартам. С нами ваш проект по нарезанию резьбы находится в надежных руках, поскольку у нас есть универсальные услуги по обработке с ЧПУ и современные станки для выполнения вашего заказа.
Заключение
Для производства высококачественных деталей важно иметь глубокое понимание различных производственных процессов. Знания также помогут вам справиться с некоторыми проблемами обработки, такими как вибрация при обработке.
Обработка резьбы является важным аспектом большинства изделий, требующих муфты или соединения. Знание того, как они работают, их параметры и различные доступные процессы обработки, поможет вам принять правильное решение по обработке.
Фрезерование резьбы быстрее нарезания резьбы?
Нарезание резьбы обычно выполняется быстрее, чем нарезание резьбы. Однако резьбофрезерные станки иногда имеют дополнительные кромки, чтобы компенсировать снижение скорости.
В чем разница между резьбовой фрезой и метчиком?
Основное различие между фрезерованием резьбы и нарезанием резьбы метчиком заключается в гладкости реза. Резьбофрезерование создает более гладкие и ровные срезы, в то время как срезы, сделанные нарезанием резьбы, получаются грубыми и неровными.
Что такое операция нарезания резьбы на токарном станке?
Это процесс, используемый для создания спирального гребня с однородным поперечным сечением на заготовке. Он включает в себя использование нарезного инструмента для последовательного выполнения надрезов на заготовке. Важно отметить, что насадка, используемая для этой операции, должна иметь ту же форму, что и необходимая резьба.
