Как определить диаметр арматуры: правила определение толщины рифленого и гладкого профиля штангенциркулем и рулеткой

Содержание

Как правильно измерить диаметр стальной арматуры штангенциркулем?

16.Сен.2020

У многих людей, не связанных с темой арматурного проката, не совсем верные представления о том, как измерить диаметр арматуры. В рамках данной статьи мы рассмотрим этот вопрос и выделим наиболее приемлемую методику определения диаметра стальных стержней.

Что необходимо учитывать?

При измерении диаметра прутка с помощью физических методов можно столкнуться с некоторыми трудностями. Если бы в сфере строительства и промышленности применялись исключительно круглые прутки с гладкой поверхностью, то никаких сложностей не возникало бы. Но прутки не всегда бывают гладкими. Часто это металлоизделия с особой формой и рельефностью. Производя измерения диаметра в разных частях материала, можно получить разные значения.

Также стоит отметить, что диаметр представляет собой величину, которая характеризует круглый стальной стержень. Что касается сечения, то это не круг, а более сложная форма, схожая с эллипсом. Получается, что измерение диаметра – трудновыполнимая задача, так как арматура не является круглым прутком. На практике такая величина всегда будет неточной. Как правило, она берется из сопроводительной документации, где может быть отмечен либо номинальный, либо условный диаметр.

Способы определения

Существует 2 способа, позволяющих измерить арматуру. В первом случае используется штангенциркуль, а в втором рулетка. Оба способа являются инструментальными. К ним прибегают в тех случаях, когда нет возможности обратиться к документам, прилагаемым к металлопрокату при покупке.

Измерение рулеткой
Производить подобные операции с задействованием такого инструмента достаточно сложно. Дело в том, что рулетка — не лучшее решение для измерения тонких прутков, у которых сечение представляет собой не круг, а эллипс. Вы получите лишь приблизительные значения. Опытному специалисту таких данных может быть вполне достаточно. Если же знаний в этой области крайне мало, лучше использовать другую методику.
Измерение штангенциркулем
Правильно измерить диаметр арматуры можно с помощью данного инструмента. В результате вы получите 2 значения – минимальное и максимальное. Далее необходимо обратиться к специальной таблице. Для каждого номинального диаметра арматурного проката указаны также значения из действующего госстандарта.
К примеру, возьмем арматуру 16 мм и заглянем в таблицу. Мы видим 2 физических замера. Для минимального эта величина будет представлять измерение между ребрами стального стержня. Показатель равен 15 мм. Что касается максимального, то этот показатель равен 18 мм.

Номинальный диаметр

Для начала обратимся к справочнику по стальному прокату. В нем отмечено, что диаметр – это условная величина, информирующая о диаметре круглого прутка, у которого поперечное сечение аналогичное. Получается, что диаметр стального прутка равен диаметру круглого металлоизделия, которое являлось заготовкой для создания конечного продукта.

Если получены значения по диаметру арматуры, то следует обратиться к таблице расчета веса. Она может существенно облегчить задачу. Разработаны достаточно подробные таблицы, где указан вес погонного метра арматурного проката с учетом видов арматуры согласно ГОСТу.

Например, нам необходимо приобрести 25 м материала 16 мм в диаметре для упрочнения фундамента под ограждение. Нередко компании, специализирующиеся на реализации металлопродукции, указывают цену в тоннах, поскольку приобретают ее на заводах также тоннами.

Стоимость тонны не дает никакой полезной информации по метражам. Чтобы перевести 25 погонных метров в «категории, близкие к: цена тонны», необходимо рассчитать массу этих самых 25 метров. Для этого потребуется найти в таблице следующие данные: вес погонного метра стержня 16 мм. Это значение будет составлять 1,580 кг. Далее, зная вес метра, несложно определить общий вес 25 м — 1,580 х 25 = 39,5 кг. Получаем теоретическую общую массу, что является очень точным ориентиром.

В случае взвешивания материала на весах, масса может слегка отличаться от теоретического. Не стоит переживать, поскольку это нормально. Однако, если после осуществления процедуры по взвешиванию вес будет сильно отличаться от подсчитанного, необходимо проверить как весы, так и расчеты.

Как мы видим, вполне возможно самостоятельно измерить диаметр арматуры с применением штангенциркуля. Диаметр арматурного проката может быть разным, но он всегда соответствует величинам, которые указаны в госстандарте.

Если вам необходима арматура для реализации какого-либо проекта, вы можете обратиться в нашу компанию. У нас представлен широкий ассортимент изделий всех востребованных диаметров – от 6 до 40 мм.

Как измерить диаметр арматуры

На главную / Вопросы — Ответы / КАК ИЗМЕРИТЬ ДИАМЕТР АРМАТУРЫ

17.05.2015
Вопросы — Ответы

Оставить комментарий
47,665 Просмотры

Как измерить диаметр арматуры СТАЛЬНОЙ

С измерением диаметра стальной арматуры всё просто, тут нам на помощь приходит ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). В нём есть два чертежа, на которых изображены профили всей применяемой арматуры и нанесены обозначения диаметров и прочих размеров. Далее, под чертежами есть таблица №2 и таблица №3 из которых следует зависимость номера профиля от внутреннего и внешнего диаметра арматуры.

Стоит помнить, что когда упоминаются целые числа, описывающие диаметр арматуры, речь идет о так называемом НОМИНАЛЬНОМ (усредненном) диаметре арматуры, который так же именуется как НОМЕР ПРОФИЛЯ. При этом реальные диаметры (внутренний — измеряемый по телу прутка и внешний — измеряемый по ребрам) отличаются от номинального диаметра и представляют собой дробные числа.

ПРИМЕР:

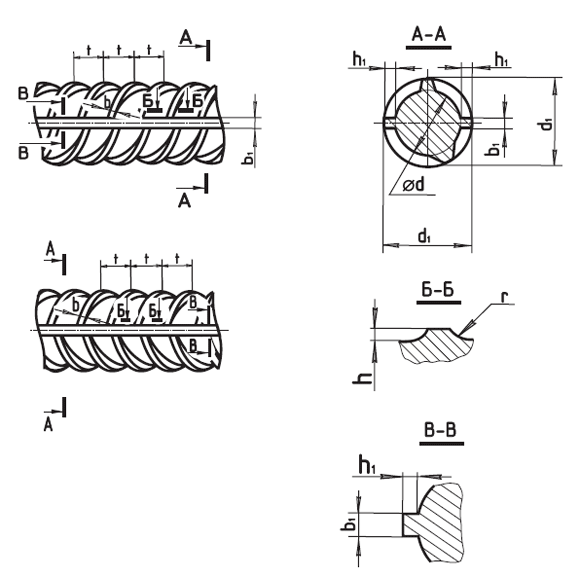

Возьмем к примеру стальную арматуру класса A-III (A400) которая везде упоминается как «двенадцатая». Смотрим в таблицу № 2 ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций) и находим в первом столбце этой таблицы число 12. Как видно из названия данной колонки этой таблицы, 12 это не реальный диаметр, а так называемый номер профиля (или номинальный диаметр dн). При этом реальный внешний диаметр d1 у данной арматуры равен 13,5 мм (указан в 6-м столбце таблицы), а внутренний диаметр d равен 11,0 мм (указан во 2-м столбце таблицы).

Поэтому, особенно внимательным нужно быть при покупке стальной арматуры с номером профиля от 16 и выше. Начиная с этого номера, внешний диаметр начинает значительно превышать номер профиля и зачастую равен следующему номеру профиля. Этим могут воспользоваться непорядочные продавцы. Так, например, у стальной арматуры с номером профиля 16, внутренний диаметр внутренний диаметр d равен 15,0 мм, а реальный внешний диаметр d1 равен 18,0 мм и этим фактом могут воспользоваться, чтобы продать «шестнадцатую» арматуру под видом «восемнадцатой».

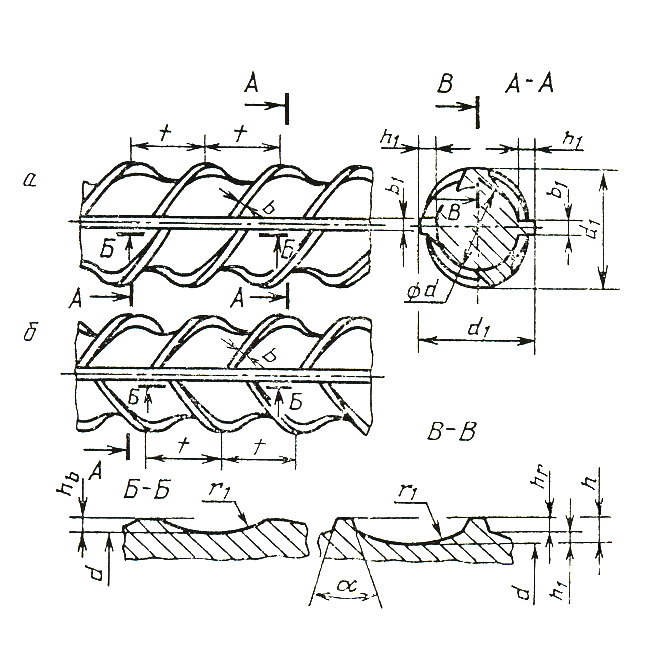

Как избежать обмана при покупке стальной арматуры? Скачиваем ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). Смотрим в нём значение внешнего диаметра для арматуры с номером профиля, который Вам нужен. Берем с собой штангельциркуль и едем за арматурой. Замер внешнего диаметра производится в 300 мм от края стержня (сам край может быть деформирован при погрузках/разгрузках, при резке).

Как измерить диаметр арматуры КОМПОЗИТНОЙ

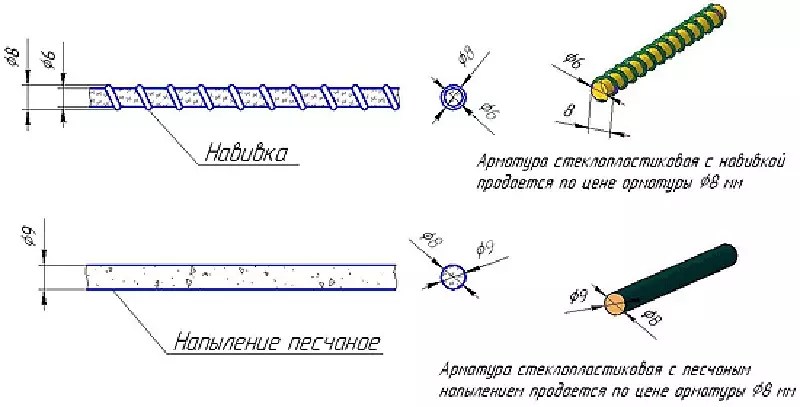

Если говорить о композитной арматуре периодического профиля, то тут всё сложнее. Частично ответ на данный вопрос можно найти в ГОСТ 31938 «АРМАТУРА КОМПОЗИТНАЯ ПОЛИМЕРНАЯ ДЛЯ АРМИРОВАНИЯ БЕТОННЫХ КОНСТРУКЦИЙ», в котором есть следующие строки:

3.17 Наружный диаметр арматуры композитной полимерной; Наружный диаметр: Диаметр, позволяющий путем непосредственного измерения по вершинам периодических выступов на силовом стержне идентифицировать номинальный диаметр.
8.2 Наружный диаметр, высоту периодического профиля, шаг периодического профиля АКП проверяют штангенциркулем по ГОСТ 166, микрометром по ГОСТ 6507.

Сразу отметим, что искать ГОСТ 166 и ГОСТ 6507, упомянутые выше — не имеет смысла, так как первый из них просто описывает штангельциркули, а второй — микрометры. О том, как именно измеряется наружный диаметр арматуры не сказано ни слова.

Обращаем Ваше внимание на то, что тот способ производства композитной арматуры, который повсеместно применяется в России — не гарантирует равномерно округлой формы арматурного стержня. Дело в том, что все линии, применяющиеся в России для производства композитной арматуры устроены таким способом, что в конце линии стоят валы, покрытые резиной или полиуретаном, которые и протягивают арматуру через линию, держа её за сформированный конец. При такой технологии очень важно, чтобы к валам подходила арматура окончательно полимеризованная, полностью «зашитая». На практике, у большинства производителей термореактивный композит не успевает полностью застыть за время прохождения через печь. При этом, чем больше диаметр композитной арматуры, тем острее стоит данная проблема. В результате к валам подходит арматура не полностью отвержденная и после протягивания между валами она немного сплющивается, меняя свою форму с округлой на овальную. Учитывая данный факт, мы рекомендуем производить измерение диаметров (и внутреннего и внешнего) при помощи штангельциркуля дважды, в двух, взаимоперпендикулярных положениях, с последующим вычислением усредненного значения. Другими словами нужно измерить диаметр арматурного стержня в любой точке, затем провернуть стержень на 90° и снова померить диаметр. Далее сложить оба полученных значения и разделить полученную сумму на 2, это и будет усредненным диаметром. Данная рекомендация относится как к измерению внешнего, та и к измерению внутреннего диаметра. Кроме того, внешний диаметр можно измерять, удерживая губки штангельциркуля параллельно оси арматурного стержня (а не перпендикулярно).

Не стоит забывать о том, что есть ещё один важный параметр, описывающий диаметр арматуры, он называется НОМИНАЛЬНЫЙ ДИАМЕТР и описывается в том же ГОСТ 31938 «АРМАТУРА КОМПОЗИТНАЯ ПОЛИМЕРНАЯ ДЛЯ АРМИРОВАНИЯ БЕТОННЫХ КОНСТРУКЦИЙ»:

3.18 номинальный диаметр арматуры композитной полимерной; Номинальный диаметр: Диаметр равновеликого по объему круглого гладкого стержня с учетом допускаемых отклонений, указываемый в обозначении арматуры, используемый в расчетах физико-механических характеристик и расчетах конструкций.
8.4 Номинальный диаметр определяют по ГОСТ 15139 с дополнениями (см. приложение А).

Фактически вся методика измерения номинального даиаметра композитной арматуры описана в том же самом ГОСТ 31938 в самом конце, в приложении «А».

Как измерить НОМИНАЛЬНЫЙ диаметр арматуры?

Вот мы и подошли к самому корню проблемы — к измерению НОМИНАЛЬНОГО диаметра.

Со стальной арматурой всё понятно, так как типы сталей заранее известны, известны мх плотности, известны варианты профилей, шаг ребер, типы арматуры тоже заранее известны, гостированы и сведены в таблицы. Поэтому у стальной арматуры достаточно измерить внешний диаметр по ребрам, внутренний диаметр по телу стержня и, в зависимости от типа арматуры, определить номинальный диаметр по таблицам №2 и №3 из ГОСТ 5781-82.

С композитной арматурой всё сложно. В России традиционно присутствует правовой вакуум, ГОСТ 31938 оставляет без ответа кучу вопросов. Безусловно, вооружившись штангельциркулем и держа в руках стержень композитной арматуры от любого из производителей, Вы просто не в состоянии измерить номинальный диаметр! Почему? Потому что, согласно методике, упомянутой выше, метод определения номинального диаметра композитной арматуры основан на определении (по результатам гидростатического взвешивания) объема отрезанного от контролируемого изделия на заданную длину образца и последующем расчете номинального диаметра!

Что делать? Достаточно просто запомнить, что НОМИНАЛЬНЫЙ диаметр арматуры является неким усредненным значением между наружным и внутренним диаметрами арматуры. При этом, чем реже расположена намотка ребер (чем больше расстояние между витками ребер), тем ближе будет величина НОМИНАЛЬНОГО диаметра к величине ВНУТРЕННЕГО диаметра арматуры.

Обманывают с диаметром композитной арматуры или нет?

Самым простым способом проверки обманывают Вас или нет продавцы композитной арматуры будет взять штангелциркуль и измерить внешний и внутренний диаметры стержня композитной арматуры. Внешний диаметр арматуры (измеренный по вершинам ребер) ВСЕГДА больше номинального диаметра арматуры! Если измерение этого не подтверждает, значит Вас обманывают на 100%.

Поделиться ссылкой

МеткиГОСТ 31938 ГОСТ 5781 ГОСТ на композитную арматуру Диаметр арматуры Как измерить диаметр арматуры Композитная арматура Композитная арматура ГОСТ Номинальный диаметр арматуры

Предыдущий ИЗМЕРЯЕТСЯ ЛИ КОМПОЗИТНАЯ АРМАТУРА В ТОННАХ?

Следующий ЧЕМ РЕЗАТЬ СТЕКЛОПЛАСТИКОВУЮ АРМАТУРУ?

Проверьте также

Двухэтажный дом из пенобетона в поселке «Ближняя пристань» на фундаменте, армированном композитной арматурой. Строительство дома …

Композитная арматура продается и в прутках и в бухтах — на Ваш выбор! Безусловно, наиболее …

Как рассчитать количество стальных стержней в колонне

Как рассчитать количество стальных стержней в колонне | сколько стальных стержней в столбце | какой диаметр стальных стержней используется в колонне размером 9 ″ × 12 ″ | диаметр и количество стальных стержней в колонке размером 9″×9″ | диаметр и количество стальных стержней в колонке размером 9″×12″ | диаметр и количество стальных стержней в колонке размером 12″×15″ | диаметр и количество стальных стержней в колонке размером 12″×18″ | диаметр и количество стальных стержней в столбце размером 15 ″ × 18 ″ | диаметр и количество стальных стержней в столбце размером 15 ″ × 21 ″ | диаметр и количество стальных стержней в столбце размером 18 ″ × 24 ″ | диаметр и количество стальных стержней в колонке размером 24″×24″.

◆Вы можете следить за мной на Facebook и подписаться на наш канал Youtube

Вы также должны посетить:-

1)что такое бетон и его виды и свойства

расчет количества бетона для 2) и его формула

Диаметр и количество Железный стержень / стальные стержни, используемые в колонне RCC, в зависимости от размера колонны, процента стали, используемой в конструкции RCC. Размер колонны определяется на основе нагрузки, действующей на колонну, боковых сил, количества этажей, выравнивания колонны, промежутка между двумя колоннами и размера колонны.

IS 456:2000 рекомендации по проектированию колонны
1) минимальная прозрачная крышка для колонны 40 мм, если размер колонны менее 200 мм, то прозрачная крышка 25 мм.

2) Минимальный диаметр стержня 4 шт. 12 мм

3) Минимальная площадь стали = 0,8% Ag
Максимальная площадь стали = 6% Ag (сталь не должна перекрываться) 4% Ag, если сталь внахлест

4) максимальное расстояние между двумя продольными арматурами не более 300 мм

5) минимальный диаметр хомута 1/4×16 больше

6) максимальное расстояние между хомутами 16D, B и 300 мм, в зависимости от того, что меньше.

Когда мы переходим к конструкции колонны, мы должны отметить следующий момент: 1) возможное расстояние или пролет и глубина зависят от нагрузки, которой подвергается балка, 2) размер колонны зависит от величины нагрузки на колонну, действующую на это балкой и железобетонной плитой, 3) многие осевые и поперечные нагрузки действуют на колонну, 4) большой пролет сильно влияет на изгибающий момент не только на балку, но также влияет на колонну из-за действующего на нее напряжения, 5) правило большого пальца для конструкция колонн подходит для очень небольших проектов, таких как здания G + 1, G + 2 и G + 3, и 6) конструкция колонн для строительства зданий зависит от многих факторов, таких как топография, размер и размер здания. Как рассчитать количество стальных стержней в столбце

В этой статье мы рассмотрим основные эмпирические правила, которым необходимо следовать при размещении колонны и о том, как рассчитать количество стальных стержней в колонне. Конечно, колонны должны быть спроектированы в соответствии с общими силами, действующими на конструкцию, но кроме этого, каждому инженеру-строителю и архитектору важно помнить несколько практических правил, чтобы не допустить ошибок.

Минимальный размер столба ЖБТ: — для жилого дома минимальный размер столба ЖБИ должен быть не менее 9”x 9” (225 мм x 225 мм) с 4 стержнями из стали Fe500 толщиной 12 мм с бетоном марки m20 и скобами [email protected]″C/C.

Как рассчитать количество стальных стержней в колонне? мы принимаем процент стали согласно IS456:2000 в следующих шагах:

1) Поместите этот процент стали и общую площадь колонны в формулу нагрузки.

2) Определить допустимое напряжение в стали при сжатии.

3)Рассчитать требуемую площадь стали.

4) Расчет количества стержней = (площадь стали ÷ площадь одного стержня).

Как правило, мы предоставляем стальную арматуру от 1 до 2% от общей площади бетона внутри железобетонной колонны для 1,2 и 3-х этажных жилых домов.

Формула, которую мы использовали для расчета количества стальных стержней в колонне, 1) Ag = Ac + Asc, эта формула используется для определения общей площади бетона, если указан размер колонны.

2) Asc = Ag-Ac, эта формула используется для определения площади стали, используемой в колонне RCC, если дана их общая площадь и конкретная площадь.

3) n = Asc/πD2/4, эта формула используется для расчета количества стальных стержней в колонне RCC, если задана их площадь, равная диаметру стали стержня.

4) Asc = n×πD2/4, эта формула используется для расчета площади стали в колонне RCC, если заданы их размер и количество стали.

5) D = √4Asc/nπ, эта формула используется для определения диаметра стального стержня в колонне RCC, если дана их площадь из стали и их количество.

Сколько стальных стержней в колонне

● Дано: — мы дали общую площадь бетона Ag = 100%, предположим, что минимум 1% стали предусмотрен в железобетонной колонне размером 9″×12″ для первого этажа жилого дома. здание, поэтому площадь стали Asc = 1% Ag = 0,01 Ag, а площадь бетона Ac = 99% Ag=0,99 Ag.

● Вычисление общей площади колонны размером 9″×12″: – Общая площадь брутто Ag = 230 мм×300 мм=69000 мм2, предположим, что мы используем арматурный стержень диаметром 12 мм в прямоугольной колонне размером 9″×12″, тогда сколько столбцов диаметром 12 мм арматуры, необходимой для прямоугольной колонны размером 9″×12″?.

● Расчет площади стали:- Формула, которую мы использовали, Ag = Ac + Asc, Asc=Ag-Ac, Asc = 69000 – 0,99×69000, Asc = 69000 – 68310, Площадь стали Asc =690 мм2,

● Как много стальных стержней в столбце: — чтобы узнать количество железных стержней диаметром 12 мм в 9″×12″ железобетонной колонны, мы использовали формулу Площадь стали Asc = n×πD2/4, где n= количество железных стержней, D = диаметр арматурного стержня, π =3,14, помещая все значения в вышеупомянутую формулу, мы получить,

690мм2 = n ×πD2/4, 690мм2 = n ×3,14×12×12/4, 690мм2 = n ×113,04, количество необходимых железных стержней n = 690/113,04 =6,10, принимая в округленном числе 6номеров Т12 арматуры, поэтому в железобетонной колонне размером 9″×12″ используется минимум 6 шт. арматуры/железного стержня диаметром 12 мм.

Сколько стальных стержней в колонне размером 9″×12″ (230 мм×300 мм)″ x 12″ (230 мм × 300 мм) железобетонная колонна, минимальное количество железных стержней / стальных стержней составляет 6 стержней 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм (6 дюймов) от центра до центра из стали марки Fe500 и M20. марка бетона соотношение 1:1,5:3 и обеспечение прозрачного покрытия 40 мм. Если мы используем стальной стержень / стальной стержень диаметром 16 мм вместо 12 мм в колонке размером 9 ″ × 12 ″, то потребуется 4 шт. по 16 мм.

Сколько стальных стержней в колонне размером 9″×9″ (230 мм×230 мм): – обеспечивает сталь 0,8% общей площади бетона в 9″ x 9 ″ (230 мм × 230 мм) железобетонная колонна, минимальное количество железных стержней / стальных стержней составляет 4 стержня 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм (6 дюймов) от центра до центра из стали марки Fe500 и M20. марка бетона соотношение 1:1,5:3 и обеспечение прозрачного покрытия 40 мм.

Количество стальных стержней в колонне размером 12″×12″ (300 мм×300 мм) : обеспечивает сталь 1% общей площади бетона в железобетонной колонне размером 12″ x 12″ (300 мм×300 мм), минимальное количество железа стержень / стальные стержни, это может быть 8 шт. по 12 мм или любая комбинация из 4 шт. по 16 мм и 2 шт. по 12 мм в диаметре стального прутка, снабженного скобами из стальных колец 8 мм на расстоянии 150 мм (6 ″) от центра до центра Fe500 марки стали и марки М20 из бетона с соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие 40 мм.

Количество стальных стержней в колонне размером 12″×15″ (300 мм×380 мм) : обеспечивает сталь 1% общей площади бетона в железобетонной колонне размером 12″ x 15″ (300 мм×380 мм), минимальное количество железа стержень / стальные стержни, это может быть 10 шт. 12 мм или 8 шт. (сочетание 4 шт. 16 мм и 4 шт. 12 мм) используемого стального стержня, снабженного скобами из стальных колец 8 мм на расстоянии 150 мм (6 ″) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие 40 мм.

Количество стальных стержней в колонне размером 12″×18″ (300 мм×450 мм): – Обеспечивает сталь 1% общей площади бетона в железобетонной колонне размером 12″ x 18″ (300 мм×450 мм), минимальный железный стержень / стальные стержни, это может быть 12 шт. 12 мм или 10 шт. (сочетание 4 шт. 16 мм и 6 шт. 12 мм) используемого стального стержня, снабженного скобами из 10-мм стальных колец на расстоянии 150 мм (6 ″) от центра до центра. Марка Fe500 из стали и марка бетона M20 в соотношении 1:1,5:3 и обеспечивают прозрачное покрытие 40 мм.

Сколько стальных стержней в колонне размером 15″×18″ (380 мм×450 мм) :- Обеспечивает 1% стали 1% от общей площади бетона в железобетонной колонне размером 15″ x 18″ (380 мм×450 мм), минимальное количество железных стержней/ стальных стержней, это может быть 12 шт. (комбинация 8 шт. 12 мм и 4 шт. 16 мм), или 10 шт. (комбинация 6 шт. 16 мм и 4 шт. 12 мм), или 8 шт. (комбинация 4 шт. 16 мм и 4 шт. 20 мм) стального стержня используется, снабженный скобами из стальных колец диаметром 10 мм на расстоянии 150 мм (6″) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие 40 мм.

Количество стальных стержней в колонне размером 18 ″ × 21 ″ (450 мм × 530 мм) : обеспечивает сталь 1% общей площади бетона в железобетонной колонне размером 18 ″ x 21 ″ (450 мм × 530 мм), минимальное количество железа стержень / стальные стержни, это может быть 12 шт. (сочетание 4 шт. 12 мм, 4 шт. 16 мм и 4 шт. 20 мм) или 10 шт. (комбинация 6 шт. 16 мм и 4 шт. 20 мм) используемого стального стержня, снабженного скобами из 10-мм стали. кольца на расстоянии 150 мм (6″) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие 40 мм.

Количество стальных стержней в колонне размером 18″×24″ (450 мм×600 мм): – обеспечивает сталь 1% общей площади бетона в железобетонной колонне размером 18″ x 24″ (450 мм×600 мм), минимальное количество железа прутка/стальных стержней, это может быть 12 шт. (сочетание 2 шт. 12 мм, 6 шт. 16 мм и 4 шт. 20 мм) или 14 шт. (комбинация 4 шт. 16 мм, 4 шт. 20 мм и 6 шт. 12 мм) используемого стального стержня, снабженного хомуты из стальных колец диаметром 10 мм на расстоянии 150 мм (6″) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие 40 мм.

Сколько стальных стержней в колонне размером 24″×24″ (600 мм×600 мм): – обеспечивает 1% стали 1% общей площади бетона в железобетонной колонне размером 24″ x 24″ (600 мм×600 мм), минимальное количество железа стержень / стальные стержни, это может быть 12 шт. (сочетание 6 шт. 16 мм и 6 шт. 20 мм) или 16 шт. (комбинация 4 шт. 16 мм, 8 шт. 20 мм и 4 шт. 12 мм) используемого стального стержня, снабженного скобами из 10-мм стали. кольца на расстоянии 150 мм (6″) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие 40 мм. 92 = 423,2/3,14, диаметр арматурного стержня D = √134,78 мм2, диаметр арматурного стержня D = 11,60 мм, принимая круглую цифру за 12 мм, поэтому 12-миллиметровый диаметр арматуры/железного стержня используется в 9″×9″ ж/б столбец.

Какой диаметр стального стержня используется в железобетонной колонне размером 9″×9″(230 мм×230 мм) колонна, минимальный диаметр используемого железного стержня / стального стержня составляет 12 мм, обеспечивая 4 стержня диаметром 12 мм со скобами из стальных колец диаметром 8 мм на расстоянии 150 мм (6 дюймов) от центра до центра из стали марки Fe500 и марки бетона M20, соотношение 1 :1,5:3 и обеспечивает прозрачное покрытие 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 9″×12″(230мм×300мм): — обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 9″x12″ (230мм×300мм) колонна, минимальный диаметр используемого железного стержня / стального стержня составляет комбинацию 12 мм и 16 мм в диаметре, обеспечивая 6 стержней диаметром 12 мм или 4 шт. 16 мм со скобами из стальных колец диаметром 8 мм на расстоянии 150 мм (6 ″) от центра до центра из сплава Fe500. из стали и бетона марки М20 соотношением 1:1,5:3 и обеспечивающим прозрачное покрытие толщиной 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 12 ″ × 12 дюймов (300 мм × 300 мм): — обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 12 ″ x 12 ″ (300 мм × 300 мм) , минимальный диаметр используемого железного стержня / стального стержня представляет собой комбинацию диаметром 12 мм и 16 мм, обеспечивая 4 стержня диаметром 16 мм и 2 шт. 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм (6 дюймов) от центра до центра из стали марки Fe500. Соотношение стали и бетона марки М20 1:1,5:3 и обеспечение прозрачного покрытия 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 12″×15″(300 мм×380 мм): – обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 12″ x 15″ (300 мм×380 мм) , минимальный диаметр используемого железного стержня / стального стержня представляет собой комбинацию диаметром 12 мм и 16 мм, обеспечивая 4 стержня диаметром 16 мм и 4 шт. 12 мм со скобами из стальных колец диаметром 8 мм на расстоянии 150 мм (6 дюймов) от центра до центра из стали марки Fe500. Соотношение стали и бетона марки М20 1:1,5:3 и обеспечение прозрачного покрытия 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 12 ″ × 18 ″ (300 мм × 450 мм) , минимальный диаметр используемого железного стержня / стального стержня представляет собой комбинацию диаметром 12 мм и 16 мм, обеспечивая 4 стержня диаметром 16 мм и 6 шт. 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм (6 дюймов) от центра до центра из стали марки Fe500. Соотношение стали и бетона марки М20 1:1,5:3 и обеспечение прозрачного покрытия 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 15″×18″(380 мм×450 мм): – обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 15″ x 18″ (380 мм×450 мм) , минимальный диаметр используемого железного стержня / стального стержня представляет собой комбинацию диаметром 12 мм и 16 мм, обеспечивая 4 стержня диаметром 16 мм и 8 шт. 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм (6 ″) от центра до центра из стали марки Fe500. Соотношение стали и бетона марки М20 1:1,5:3 и обеспечение прозрачного покрытия 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 18 ″ × 21 ″ (450 мм × 530 мм): — обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 18 ″ x 21 ″ (450 мм × 530 мм) , минимальный диаметр используемого железного стержня / стального стержня составляет комбинацию 12 мм, 16 мм и 20 мм, обеспечивая 4 стержня по 16 мм, 4 стержня по 20 мм и 4 шт. по 12 мм со скобами из стальных колец 10 мм на расстоянии 150 мм (6 ″) от центра к центру из стали марки Fe500 и марки бетона M20 в соотношении 1:1,5:3 и обеспечивает прозрачное покрытие 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 18″×24″(450 мм×600 мм): – обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 18″ x 24″ (450 мм×600 мм) колонна, минимальный диаметр используемого железного стержня / стального стержня составляет комбинацию 12 мм, 16 мм и 20 мм в диаметре, обеспечивая 6 стержней по 16 мм, 4 стержня по 20 мм и 2 шт. по 12 мм со скобами из стальных колец 10 мм на расстоянии 150 мм (6 ″ ) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечением прозрачного покрытия 40 мм.

Какой диаметр стального стержня используется в железобетонной колонне размером 24″×24″(600 мм×600 мм): — обеспечивает стальной стержень 1% общей площади бетона в железобетонной колонне размером 24″ x 24″ (600 мм×600 мм) колонна, минимальный диаметр используемого железного стержня / стального стержня составляет комбинацию 12 мм, 16 мм и 20 мм в диаметре, обеспечивая 4 стержня по 16 мм, 8 стержней по 20 мм и 4 шт. по 12 мм со скобами из стальных колец 10 мм на расстоянии 150 мм (6 дюймов). ) от центра к центру из стали марки Fe500 и марки бетона M20 с соотношением 1:1,5:3 и обеспечением прозрачного покрытия 40 мм.

Как рассчитать длину арматурного стержня

У вас есть три варианта расчета длины арматурного стержня в
Текла Структуры:

Вдоль центральной линии, метод по умолчанию
В виде суммы длин сторон
Использование формулы

Вдоль центральной линии

Расчет длины центральной линии используется по умолчанию, когда
Для XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение
ЛОЖЬ в
Меню «Файл» > «Настройки» > «Дополнительные параметры».

При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня.

В приведенном ниже примере длина центральной линии рассчитывается следующим образом:
450 - (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 - (30 + 14) = 670,1

где

30 = радиус изгиба
14 = фактический диаметр (12 номинальный)

Сумма длин сторон (SLL)

При расчете суммы длин ветвей используются размеры прямых ветвей без учета радиуса изгиба.

Этот расчет используется, когда
XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT и
Для XS_USE_USER_DEFINED_REBARSHAPERULES установлено значение
ИСТИНА в
Меню «Файл» > «Настройки» > «Дополнительные параметры».

В приведенном ниже примере длина арматурного стержня составляет
450 + 250 = 700

Если значение длины отображается как ноль в отчетах и запросах, необходимо определить длину в
Менеджер форм арматурных стержней для каждой формы.

Для определения длины в
Диспетчер форм арматурных стержней:

В
Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите
SLL (сумма длин ног) из всплывающего меню.
Нажмите
Обновлять.
Нажмите
Сохранять.

Использование формулы

Вы также можете использовать формулу в
Rebar Shape Manager для расчета общей длины арматурного стержня.

Вам необходимо установить
XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT и
XS_USE_USER_DEFINED_REBARSHAPERULES для
ИСТИНА
Меню «Файл» > «Настройки» > «Дополнительные параметры».

Например, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выполните следующие действия:

В
Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите
(формула) из всплывающего меню.
Введите следующую формулу для расчета длины:
S1 + S2 + 2*3,14*(RS + DIA)*1/4
