Как работает фрезерный станок по дереву

Для профильной обработки деревянных деталей  в промышленных условиях, столярных мастерских и в быту используются фрезерные станки. С их помощью специалисты выполняют: продольное профильное, криволинейное, профильное фигурное фрезерование; обработку заготовок различной длины по профилю; фрезерование шипов. Отечественные и зарубежные производители предлагают оборудование нескольких видов, имеющее как общие черты, так и отличия, и обладающие схожим принципом работы.

Как работает фрезерный станок по дереву?

Фрезерные станки представляют собой устройства с прочным столом, на котором располагается шпиндель с режущим элементом. Именно он передает фрезе вращательное движение. При этом сама заготовка перемещается относительно оси шпинделя. Для изменения глубины обработки в станках предусмотрена возможность регулировки выхода режущего края фрезы и высоты рабочего вала. Работу оборудования обеспечивают основные и вспомогательные детали, одни из которых входят в базовую комплектацию, а другие – нет. К основным элементам, помимо шпинделя и стола, относится станина, фреза и электродвигатель.

• Станина

Представляет собой сварную или цельнолитую деталь, которая служит опорой для всех конструктивных элементов станка. Независимо от габаритов, станина оснащается ребрами жесткости, придающими оборудованию прочность и гасящими вибрации при обработке.

• Фрезы

Деталь конструкции, установленная на шпинделе и отвечающая за непосредственное воздействие на заготовку. Современные станки оборудуются режущими элементами нескольких типов. Стандартным решением являются торцевые, пазовые и кромочные фрезы, позволяющие выполнять большую часть работ.

• Электродвигатель

Еще одним обязательным элементом фрезерных станков является электродвигатель, от мощности которого напрямую зависит производительность оборудования. Для комплектации фрезерных станков очень часто используются асинхронные двигатели, отличающиеся простотой и надежностью.

Чем отличается работа фрезерных станков по дереву различных категорий?

Несмотря на схожесть конструкции фрезерных станков различных групп у изделий имеется ряд особенностей. Учитывая их, можно подобрать оптимальное оборудование, характеристики которого будут полностью соответствовать требованиям покупателя.

• Станки с нижним и верхним расположением шпинделя

Устройства этой категории предназначены для выполнения на брусковых деталях профиля, сквозного и несквозного паза. При использовании шипорезной каретки станки применяются для получения шипов и проушин. Еще один вариант комплектации – наклоняемый шпиндель, предназначенный для создания на заготовках скошенных кромок. При выполнении работ с высокими требованиями к качеству обзора зоны обработки применяются станки с верхним расположением шпинделя. Благодаря такому размещению удается гарантировать высокую точность при фигурной резке и художественной обработке заготовок. К устройствам этих категорий принадлежат станки JET JWS-34KX, PROMA TFS-75/30 и др.

• Управление оборудованием

Большинство устройств, используемых как в серийном производстве, так и в быту, имеет ручное управление. Особенность таких устройств – высокая степень зависимости качества выполнения задач от человеческого фактора. Преимущества станков с ручным управлением заключаются в простоте обслуживания и более доступной стоимости. В качестве альтернативы такому оборудованию на крупных производствах все чаще используются станки с ЧПУ. К их достоинствам относится высокая точность выполнения работ, многофункциональность, возможность сбора, обработки и хранения информации.

Фрезерный станок по дереву с ЧПУ RJ 6090

Другие статьи по теме:

…
смотреть
все ->

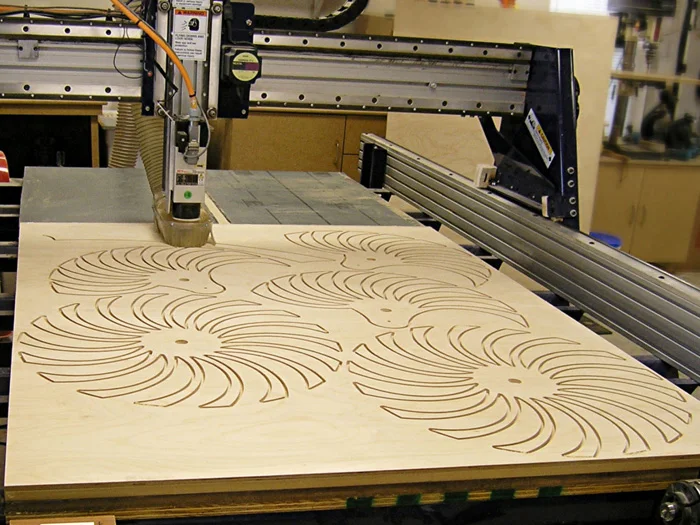

Как работает фрезерный станок?

Фрезерный станок предназначен для обработки ровных и неровных поверхностей: кромок, пазов, канавок.

Фрезер незаменим при создании высокохудожественных изделий из любых пород дерева, фанеры, пластика, оргстекла, мягких металлов и др.

Чтобы разобраться, как работает фрезерный станок рассмотрим его конструкцию на примере нашей модели Orson 1325.

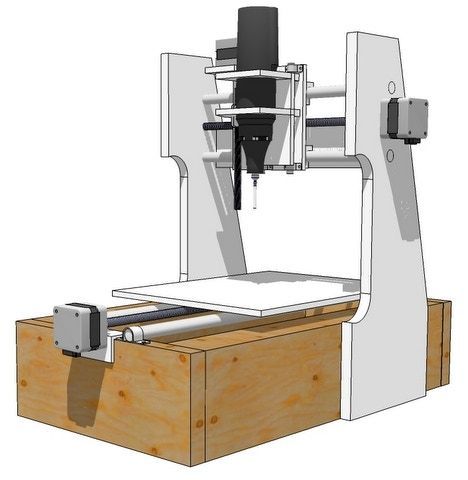

Конструкция фрезерного станка ЧПУ Orson 1325:

1. Станина – основание, на которое устанавливается стол и портал. Чем больше ребер жесткости имеет станина и толще сталь, тем дольше и точнее будет работать станок.

2. Стол – поверхность, куда крепится заготовка для обработки. Стол может быть:

• алюминиевый с покрытием бакелит и креплением Т-паз;
• вакуумный с ячеистой поверхностью с креплением присосками и вакуумной помпой;
• гибридный вакуумный стол с креплением Т-паз.

Для обработки металла и камня используется алюминиевый стол, во всех остальных случаях покупатели отдают предпочтение гибридному столу, т. к. он лучше закрепляет заготовки.

3. Портал – конструкция, установленная на рабочий стол. Передвигается по направляющим с помощью двигателей (шаговых или серво).

4. Шпиндель – вал, куда устанавливается фреза в цанге. Шпиндель бывает с водяным и воздушным охлаждением и крепится на портале станка.

5. Блок управления – специальный шкаф, куда устанавливаются драйверы, инвертор, контроллеры, системы электрораспределения.

6. Программа управления – устанавливается на персональный компьютер и подключается к блоку управления фрезера. Для управления 3х-осевым станком используют программу NC Studio, для 4-х, 5-ти осевых, с асинхронной работой шпинделей, автосменой инструмента применяется Syntec.

Принцип работы фрезерного станка. 7 фактов.

Механика:

1. Обработка материала производится с помощью фрезы, которая устанавливается в цангу. Фреза способна шлифовать, сверлить, гравировать, раскраивать заготовку. В комплекте со станком обычно поставляется набор от 5-ти фрез для черновой и чистовой обработки.
2. Цанга с фрезой устанавливается в шпиндель, который крепится на портале.
3. Портал передвигает шпиндель с фрезой по трем осям над заготовкой, расположенной на рабочем столе.
4. Движение шпинделя и портала по осям обеспечивают двигатели (обычно шаговые, в количестве 3 шт).

Программа:

1. Для того, чтобы механическая часть выполняла нужные команды используется управляющая программа (NC Studio), поддерживающая 3 оси, 3 концевых датчика и управление шпинделем. Состоит из интерфейсной платы, платы развязки и программного обеспечения, которое устанавливается на ПК.
2. Перед началом производства оператор ЧПУ создает проект изделия в графическом редакторе (AutoCad, ArtCam, CorelDraw) и сохраняет в G-коде.
3. Далее файл загружается в NC Studio, которая его визуализирует и подает соответствующие команды механической части.

Таким образом, принцип работы фрезерного станка с ЧПУ заключается в том, что:

• оператор создает команду в программе на ПК,
• программа передает импульс на фрезу
• фреза обрабатывает материал по заданной команде.

ЧПУ автоматизирует процессы обработки, повышает скорость производства и минимизирует брак.  От того как работает фрезер зависит качество изделий, и, в итоге, ваша прибыль.

Нужна консультация?

Оставьте заявку, инженер перезвонит вам течение 5-ти минут.

Как работают фрезерные станки

4
Март

Фрезерование лучше всего понимать как сверление, но «сверло» движется вбок, а не прямо вверх и вниз.

Фрезерное оборудование

Ротационная опиловка, которая со временем превратилась в фрезерование, впервые была замечена примерно в 1760 году. Фрезерование является важным производственным процессом и имеет решающее значение для многих заводов по обработке материалов. Его целью является удаление материала с поверхности заготовки с помощью вращающегося режущего инструмента. Подобно дрели, ось вращения фрезы остается неизменной, вращаясь, чтобы сделать необходимые разрезы. Однако, в отличие от сверления, фрезерование требует, чтобы желаемая заготовка располагалась перпендикулярно режущей заготовке.

Процесс фрезерования можно использовать для самых разных целей, включая металлы, дерево, пластмассы и даже пеноматериалы. Отрасли, которые они обслуживают, также различны, так как металлурги, аэрокосмические инженеры, производители медицинских технологий и даже столяры используют фрезерные станки.

Итак, как режут фрезерные станки?

Наука о том, как работают фрезерные станки, аналогична тому, как работает дрель. Когда сверло прижимается к заготовке, материал, по которому ударяет фреза, удаляется с заготовки как в вертикальном направлении, так и под углом. Вместо этого при фрезеровании «сверло» в этом случае сохраняет тот же угол, но движется вбок. При фрезеровании направление заготовки (обычно) остается вертикальным, а направление реза становится горизонтальным (или вертикальным, если сама фреза горизонтальная). Поскольку режущая часть работает над материалом в горизонтальном направлении, заготовка остается неподвижной.

Существует множество различных типов режущих материалов, используемых при фрезеровании. Большинство из них устойчивы к температуре, поэтому фреза не изнашивается (поскольку процесс фрезерования создает МНОГО тепла). Резец может быть изготовлен из быстрорежущей стали, цементированного карбида и нитрида бора. Чтобы режущий элемент прослужил много раз, его можно покрыть дополнительным слоем термостойкого материала, чтобы уменьшить трение или увеличить твердость.

Вертикальное фрезерование выглядит как вертикальное сверло, движущееся вбок, так что же такое горизонтальное фрезерование?

Горизонтальное фрезерование — это точно такой же процесс, повернутый на 90 градусов. Фреза располагается на горизонтальном шпинделе поперек стола. Горизонтально-фрезерный станок с таким же поперечным сечением, как и у горизонтальной ленточной пилы, обычно шире и меньше в диаметре.

Knuth производит первоклассные фрезерно-сверлильные станки. Подробнее здесь.

Как определить хороший фрезерный станок?

Фрезерные станки наиболее эффективны, когда оптимизированы следующие показатели:

• Скорость резки: двигатель шпинделя является важным фактором. Наблюдать за машиной в действии или проводить собственное исследование того, насколько быстро машина будет резать, может быть важно, особенно если фрезерование является важной частью ваших операций.
• Размер станка: для некоторых любителей настольные фрезерные станки кажутся хорошей сделкой. Однако, если вы хотите заняться фрезерованием металла, есть 9 вариантов.0046 лот сил, необходимых для его правильного выполнения.
• Требования к электропитанию: 3-фазные двигатели могут быть проблематичными для домашних хобби-магазинов. В большинстве домов нет трехфазного питания, но во многих промышленных предприятиях оно есть. Как бы это ни звучало как неважная информация, для работы вашей машины необходимо убедиться, что все требования к питанию соблюдены.

И, очевидно:

• Торговая марка: Как бы мы все ни хотели поддержать «маленького парня», небольшие бренды производителей машин могут быть менее надежными и могут стоить вам больше платы за обслуживание и поддержку, чем с более крупной компанией. который прошел через одни и те же проблемы десятки раз.
• Стоимость машины: производительность машины по стоимости ее эксплуатации. Это просто: вашему бизнесу необходимо оптимизировать расходы, поэтому убедитесь, что это даст вам максимальную отдачу от затраченных средств.

Источники:

https://en.wikipedia.org/wiki/Milling_(machining)#Vertical_milling_machine

https://www.cnc-step.com/machining-plastic/

https:// hackaday.com/2016/08/17/советы по покупке первого фрезерного станка/

Компания Direct Machines предлагает широкий выбор фрезерных станков. Наша продуктовая линейка постоянно расширяется, и мы стремимся обеспечить превосходное обслуживание и ценность для наших клиентов. Свяжитесь с нами по телефону (781) 937-5655 или [email protected], если у вас есть вопросы о наших машинах или о том, кто мы такие.

Рекомендуемый продукт

Вертикально-сверлильный станок Knuth SBF TV:

https://directmachines.com/knuth-drill-press/milling-machine-sbf-1053-tv-400-tv .html

Фрезерные станки; Кто они и что они делают?

Фрезерные станки являются одними из наиболее распространенных и полезных машин во многих отраслях промышленности. Тем не менее, они бывают разных вариаций с нюансами назначения, дизайна и функциональности. Это руководство покажет вам, что такое фрезерные станки, что они делают и как они работают. Мы также рассмотрим различные типы машин, что даст вам более четкое представление о том, какая машина лучше всего соответствует вашим потребностям.

Что такое фрезерные станки?

Фрезерные станки представляют собой тип оборудования для удаления материала с заготовки с помощью вращающихся фрез. Эти машины могут сверлить, сверлить и резать множество материалов. Этот процесс удаления кусков материала вдоль оси инструмента известен как фрезерование, отсюда и название. Фрезерные станки бывают разных типов и используются в различных отраслях промышленности.

Как работают фрезерные станки?

Во многих отношениях фрезерные станки используются для достижения результатов, аналогичных токарным станкам. Однако, в отличие от токарных станков, которые вращают заготовку, фрезерные станки удерживают заготовку с помощью тисков или приспособления. Фрезерные станки используют цилиндрические инструменты, такие как сверла и концевые фрезы, для удаления материала. Они используются в основном на плоских поверхностях, хотя могут работать и с некоторыми неровными поверхностями.

9 Типы фрезерных станков

Фрезерные станки бывают разных видов, с ручным управлением или с ЧПУ, последнее означает компьютерное числовое управление. Фрезерные станки с ЧПУ представляют собой автоматизированные версии ручных фрезерных станков, то есть один из них автоматически управляется компьютером, а другой — вручную.

Для лучшего понимания того, какой вариант фрезерного станка с ЧПУ лучше всего подходит для ваших нужд или бизнеса, ниже приводится разбивка по девяти различным типам. Тем не менее, вы также можете связаться с нашей командой для получения дополнительных рекомендаций по выбору наилучшего варианта для ваших требований.

1. Фрезерные станки для колонн

Часто используемые для изготовления деталей автомобилей, фрезерные станки для колонн являются одним из самых простых типов фрезерных станков. Они состоят из пяти ключевых компонентов: рабочего стола, головы, седла, колена и плеча, и в них используется вертикально подвешенная дрель.

2. Револьверно-фрезерные станки

Револьверно-фрезерный станок — универсальный фрезерный станок, используемый для изготовления множества деталей. Эти станки, также известные как фрезерные станки типа Bridgeport, можно перемещать, открывая более широкий спектр применения.

3. Фрезерные станки с С-образной рамой

Фрезерные станки с С-образной рамой прочны и мощны. В них используется гидравлический двигатель, и их лучше всего использовать в промышленных условиях.

4. Горизонтальные фрезерные станки

Как следует из названия, горизонтальные фрезерные станки названы в честь их положения. Они работают, перемещая скамейку; заготовка располагается боком, а режущий инструмент перемещается вертикально.

5. Фрезерные станки с копировальным управлением

Предназначены для изготовления дубликатов деталей на основе эталонной модели. Можно использовать копировально-фрезерные станки для обработки канавок и контурных поверхностей.

6. Фрезерные станки со станиной

Рабочий стол фрезерного станка со станиной располагается на самой станине, а не сверху, как у других фрезерных станков. На станке постельного типа колено отсутствует, чтобы обеспечить продольное движение.

7. Строгально-фрезерные станки

Строгально-фрезерный станок аналогичен станку станочного типа. Однако этот тип фрезерного станка предлагает больше возможностей фрезерования благодаря добавлению фрез и головок.

8. Портальные фрезерные станки

Портальные фрезерные станки необходимы для точного машиностроения, создания пресс-форм, штампов и моделей, а также механической обработки. Эти машины часто можно найти в аэрокосмической и энергетической отраслях.

9. Машины с подвижной колонной

Фрезерные станки с подвижной колонной могут обрабатывать большие детали и выполнять несколько задач. Машины с подвижными колоннами с подвижными, поворотными и наклонными элементами часто используются в автомобильной, аэрокосмической, оборонной, энергетической и нефтяной промышленности.

Правильный выбор фрезерного станка для ваших требований

Несмотря на то, что они бывают разных форм, основная цель фрезерных станков остается неизменной. Тем не менее, важно правильно подобрать машину для работы. Мы надеемся, что с помощью этого руководства мы дали вам лучшее представление о фрезерных станках и их различиях.

При выборе фрезерных станков обращайтесь к этому руководству, чтобы лучше определить, какие станки могут работать на вас.

Ознакомьтесь с нашей коллекцией фрезерных станков, доступных в DTS UK, и не стесняйтесь обращаться к нам сегодня для получения дополнительной информации и совета. Если вы не уверены, подходит ли фрезерный станок для вашего участка или ваших потребностей, мы поможем вам принять взвешенное решение.

Кроме того, предположим, что вы приобрели фрезерный станок и нуждаетесь в совете по ремонту, обслуживанию и техническому обслуживанию. В этом случае мы также можем помочь вам с этим. Наша команда обучена ремонту и обслуживанию фрезерных станков. Мы предлагаем разовый ремонт и регулярное техническое обслуживание, чтобы ваша техника работала безупречно.

Часто задаваемые вопросы

Если вы все еще не уверены, ищите дополнительную помощь и совет в ответах на наши наиболее часто задаваемые вопросы о фрезерных станках. Кроме того, вы можете получить экспертный совет от нашей команды, которая поможет вам сегодня, и свяжитесь с нами.

Для чего используется фрезерный станок?

Фрезерный станок используется для черновой обработки, резки или сверления прочных твердых материалов, обычно металла, в процессе фрезерования. Это означает удаление стружки материала за счет высокоскоростного вращения и движения оси. В зависимости от типа вашего фрезерного станка осью может быть как элемент, так и механизм.

Детали, вырезанные на фрезерном станке, обычно точны и изготавливаются на фрезерном станке для обеспечения единообразия размеров и формы многочисленных деталей.

Для кого предназначены фрезерные станки?

Являясь ведущим оборудованием для резки металла, фрезерные станки широко используются для изготовления деталей в автомобильной и аэрокосмической промышленности. Как упоминалось ранее, фрезерные станки используются для точной резки деталей.
