Как самому сделать станок сверлильный: Сверлильный станок своими руками – как его сделать + Видео

Самодельный сверлильный станок из дрели своими руками.

Содержание

• 1 Устройство механизма подачи дрели на станке.
• 2 Видео инструкция по созданию самодельного сверлильного станка своими руками.
• 3 Самодельный сверлильный станок из рулевой рейки.
• 4 Самодельный сверлильный станок на основе асинхронного двигателя.
  • 4.1 Схема и устройство станка на основе двигателя от бытовой техники.
• 5 Как сделать сверлильный станок для печатных плат своими руками.
  • 5.1 Видео по изготовлению миниатюрно сверлильного станка для печати плат радиолюбителя.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

• Дрель;
• Основание;
• Стойка;
• Крепление дрели;
• Механизм подачи.

Сверлильный станок для домашней мастерской.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Самодельный сверлильный станок своими руками.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель. Самодельный станок из дрели с шарнирным бес пружинным механизмом.Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Самодельный сверлильный станок из рулевой рейки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

• Подготовка деталей;
• Установка стойки на станину;
• Сборка устройства перемещения;
• Установка устройства на стойку;
• Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

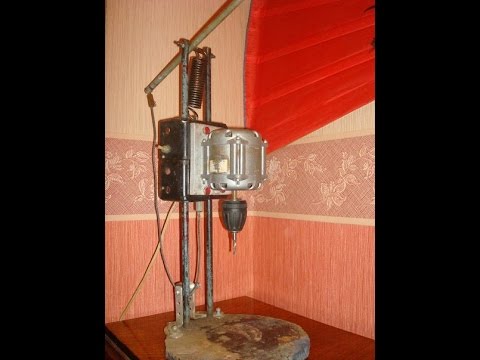

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80  мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Шпиндель. Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.

Подключение зависит от самого двигателя.

Простая электрическая схема  для заводского станка 2М112.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Сверлильный станок для печатных плат своими руками.

Простая электрическая схема управления электромотором на самодельном сверлильном станке для печати плат.

Видео по изготовлению миниатюрно сверлильного станка для печати плат радиолюбителя.

Сверлильный станок из дрели сделать самому своими руками: чертежи, инструкции

При произведении столярных и слесарных работ обычно используется соответствующий инструмент, разработанный под выполнение конкретных задач. Однако бывают такие ситуации, когда намного удобнее и проще использовать специальные станки. Они позволяют оптимизировать процесс и экономить время при однотипной работе. Поэтому вопросы о том, как изготовить сверлильный станок из дрели, очень часто возникают у современных мастеров.

Необходимость или роскошь

Прежде всего, стоит сказать о том, что пользоваться таким приспособлением очень удобно при изготовлении отверстий в небольших горизонтальных плоскостях. Оно практически полностью избавляет сверло от люфта, который обязательно возникает при ручной работе. Даже небольшой сверлильный станок из дрели значительно повышает точность проделанного отверстия, минимально снижая погрешность. Также подобное оборудование очень сильно экономит время и силы, если необходимо частое использование или монотонная работа.

Практически все предприятия, на которых выполняются слесарные работы, оснащаются такими агрегатами. Дело в том, что проведенные исследования в области охраны труда показали увеличение продуктивности и повышения качества при их использовании. Некоторые из них приобретают даже сверлильный станок на магнитной подошве, чтобы оптимизировать производство на больших плоскостях без применения дорогостоящего оборудования.

Почему дрель?

В настоящее время существует масса конструкций для создания такого оборудования в домашних условиях. Однако большинство специалистов рекомендует изготавливать сверлильный станок из дрели. Это связано с тем, что данный инструмент уже полностью содержит в себе все необходимые узлы и агрегаты, и их не придется приобретать отдельно. При этом фиксация на конструкции выполняется так, чтобы можно было легко снять дрель для самостоятельной работы. В итоге мы не теряем инструмент, который можно использовать самостоятельно.

Материалы

Для того чтобы создать сверлильный станок из дрели своими руками, необходимо приобрести сам инструмент. Его подбирают в соответствии с параметрами, которые должно будет иметь готовое устройство. При этом специалисты советуют обращать внимание на изделия, имеющие собственный небольшой люфт. В противном случае целесообразность использования его для работы ставится под сомнение. Также могут понадобиться:

• Направляющие. В качестве них используют системы, применяемые в мебельном производстве, или же металлические планки.
• Станина. Чаще всего ее делают из металлической плиты или же деревянного короба, на который крепят магниты или балласт для утяжеления.
• Крепеж. Когда делают сверлильный станок из дрели своими руками, то сразу подбирают муфты или зажимы, подходящие для фиксации конкретного инструмента.
• Древесина или металлические конструкции — в зависимости от того, из какой материал предстоит обрабатывать.
• Пружина, необходимая для реализации обратного хода.
• Если будет создаваться сверлильный станок на магнитной подошве, то понадобятся и сами магниты.

Инструмент

В данном случае подбор используемого инструмента зависит от материала для создания каркаса. Однако сразу стоит отметить, что уголок для измерения соединения элементов под 90 градусов будет необходим в любом случае. Даже мини-сверлильный станок при своем изготовлении требует соблюдения большой точности, поскольку это впоследствии отразится на качестве изготавливаемых отверстий.

Чертеж

Прежде всего нужно определиться с конструкций конечного изделия и материалом ее изготовления. Однако не нужно придумывать слишком сложные технические решения или дорогостоящие узлы. Типовой чертеж сверлильного станка из дрели довольно прост. Он предполагает создание прочной и устойчивой станины, на которой крепят вертикальный штатив с подвижной кареткой. Учитывая это, особое внимание стоит уделить реализации перемещения дрели в вертикальной плоскости, хотя использование уже готовых направляющих сильно упрощает этот процесс. Если в качестве каркаса использовать подставку микроскопа, фотоувеличителя или пресса, то чертеж будет основан на их базе, а весь процесс изготовления сильно упрощается.

Станина и штатив

Даже мини-сверлильный станок нуждается в устойчивом основании. Оно не только должно удерживать всю конструкцию, но может оснащаться различными элементами для фиксации инструментов или других приспособлений. Продумывая устройство сверлильного станка, стоит прислушаться к советам специалистов. Многие мастера рекомендуют создавать эти устройства из древесины. Поэтому для станины используют деревянный каркас в виде небольшого ящика. На нем располагают посадочные места для установки тисков или других конструкций. Если изделие планируется использовать на больших поверхностях, то станину делают из цельной плиты с отверстием под сверло. Так можно реализовать принцип сверления насквозь.

Практически любое устройство сверлильного станка предполагает установку вертикального штатива под углом в 90 градусов к станине. Поэтому в работе очень важно использовать точный измерительный инструмент. Также нужно произвести надежную фиксацию штатива с использованием дополнительных креплений в виде уголков.

Если работы предполагают сверление отверстий под определенным углом, то можно заранее сделать определенные приспособления, которые будут крепиться на станине. Чаще всего в таких случаях используют уже готовые шаровые тиски с регулируемым углом наклона.

Создание механизма перемещения

Когда изготавливают самодельный сверлильный станок из дрели, то данному этапу необходимо уделить особое внимание. Дело в том, что вертикальный ход должен быть мягким, без перекосов, люфта или смещений. Учитывая это, профессиональные мастера рекомендуют в работе использовать уже готовые направляющие, которые можно взять с других устройств. Также можно применять системы, изготовленные для выдвижения ящиков у корпусной мебели. Они достаточно надежны и могут выдерживать большие нагрузки.

Установку направляющих производят прямо на штатив или специальные планки, прикрепленные к нему. В данной работе очень важно использовать измерительный инструмент, поскольку эти элементы нужно располагать также под углом в 90 градусов по отношению к станине и параллельно друг другу. Не следует допускать даже небольших перекосов или смещений.

Вторую часть направляющих фиксируют на специальную каретку, где и будет установлена сама дрель. Ее изготавливают из древесины и подгоняют под размеры исходного инструмента. Также на каретку крепят небольшую ручку, при помощи которой оператор будет контролировать процесс перемещения.

Для реализации возвратного движения и облегчения управления ходом каретки на станок устанавливают пружину. Один ее конец фиксируют наверху штатива, а второй – монтируют на подвижный механизм. При этом сразу проверяют уровень ее натяжения, который при необходимости можно изменить путем урезания витков или их растягивания. Однако такую настройку лучше всего производить под нагрузкой, а значит, ее выполняют только после фиксации на каретке дрели. Некоторые мастера рекомендуют делать пружину съемной, ее можно было извлекать после работы. Так она не будет растягиваться и слабеть.

Фиксация дрели

Обычно инструкции, рассказывающие, как сделать сверлильный станок из дрели, рекомендуют создавать специальные крепежные системы, с которыми в итоге очень сложно работать. Однако если инструмент подобран правильно, то его можно зафиксировать с использованием обычных сантехнических хомутов, используемых при создании соединения шлангов с трубами. При этом потребуется внести определенные изменения в форму каретки или даже слегка подправить корпус дрели.

Очень важно, чтобы инструмент был закреплен плотно и перемещался в зажиме. Поэтому еще на стадии изготовления каретки ему практически не оставляют свободного пространства, ограничивая со всех сторон конструкционно. Фактически сама каретка представляет собой своеобразное ложе для дрели, в котором она будет сидеть очень плотно. Дополнительные же элементы нужны лишь только для надежности фиксации. Такой подход сильно упростит конструкцию и позволит быстро извлекать инструмент при необходимости.

Вывод

Учитывая материал, изложенный выше, можно сделать вывод о том, что сверлильный станок из дрели можно изготовить самостоятельно и без больших финансовых затрат. При этом конечное изделие будет максимально адаптировано к выполнению конкретных технических задач сможет удовлетворить соответствующие запросы конечного пользователя. Однако стоит учитывать и тот факт, что заводские конструкции обычно обладают меньшей погрешностью и способны выполнять точные работы с минимальным допуском. Поэтому такие устройства обычно подходят для частного использования или же в небольших мастерских, где не требуется создавать отверстия высокой точности.

Настольная дрель своими руками. Самодельный сверлильный станок из дрели. Как сделать сверлильный станок своими руками

» из представленного автором материала вы узнаете как можно самостоятельно сделать бюджетный сверлильный станок из обычной электрической дрели.
Каждый мастеровой человек хотел бы иметь в своем хозяйстве подобный станочек, потому как в сравнении с заводскими аналогами обойдется в десятки раз дешевле, а если все запчасти и комплектующие есть в наличии, то и вообще бесплатно.

Автором данного станка является Игорь Стасюк, за что ему Большое Спасибо, поделился пошаговыми фотографиями сборки станка с народом. Конструкция довольно интересная и в тоже время простая. На основание из листа металла 3 мм наварены уголки и 4 ножки, на данную плиту наварен шток 500 мм из проф трубы квадратного сечения, ползун выполнен из 2 х сваренных в трубу уголков и надеты на подъемную колонну с зазором, чтоб ползун мог перемещаться по колонне вверх и вниз. Подъемный механизм приводится в действие за счет тросика натянутого вот верхней точки к нижней, а на ползуне тросик делает несколько витков.

И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для сборки станка? А так же весь поэтапный процесс.

Материалы

1. листовой металл 3 мм
2. арматура
3. уголок
4. тросик
5. дрель
6. тиски для заготовок
7. болты, гайки, шайбы, граверы
8. зажим для дрели
9. краска
10.проф труба квадратного сечения
11. сверло

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. напильник
5. тиски
6. струбцина
7. штангенциркуль
8. линейка
9. уголок
10. уровень
11. наждачная бумага
12. кисть
13. ножовка по металлу
14. наждак

Процесс создания сверлильного станка из дрели.

И так, первым делом автор изготавливает основание станка из листового металла 3 мм, выпиливает заготовку при помощи болгарки (УШМ) А в нижнюю часть наваривает 2 уголка и 4 ножки из стального прута либо арматуры. Длина ножек должна быть одинакова, дабы не было перекоса станины.

Наварены уголки и ножки.

Изготовление ползуна! Берется 2 уголка и прикладываются к проф трубе квадратного сечения которая будет служить подъемной колонной и стягиваются при помощи струбцины.

По краям прихватывается сваркой дабы просто наживить пока, а уже потом конкретно проварить нормальный шов.

Вот собственно такая заготовка получилась.

Подъемная колонна делается из проф трубы квадратного сечения длиной 500 мм.

На корпус ползуна наваривается кронштейн с подвижным валом на который будут сделаны витки тросика.

В просверленном отверстии нарезается резьба.

Ручки подъемного механизма изготавливаются из арматуры.

На валу имеется вот такая головка, которая будет основанием для ручек.

И так, навариваются 3 ручки для удобства подъема и опускания дрели через механизм.

Установил на подъемную колонну.

На конце тросика делается вот такая петля.

Внимание!
Тросик крепится внизу при помощи петли, потом делается несколько витков на валу и производится натяжка в верхней части подъемной колонны.

Принцип подъема надеюсь понятен и без объяснений)

На уголок наваривается квадратная труба.

Вот собственно такое крепление для электродрели получилось.

Затем устанавливается дрель и закрепляется при помощи хомута болтов и гаек.

Теперь давайте еще раз вернемся к механизму подъема.

В верхней части подъемной колонны вварена гайка а в нее закручен болт, на сам болт закреплен тросик и при закручивании и откручивании болта происходит натяжка тросика до оптимальной нормы.

Подвижные узлы желательно предварительно смазать солидолом, либо литолом.

Вот такие небольшие тисочки можно приобрести в строительном магазине в разделе инструменты.

Все детали были зашлифованы мастером при помощи наждачной бумаги, а потом покрашены.

В хозяйстве у домашнего мастера должен быть набор всех инструментов, а поэтому это тот агрегат, который поможет ему еще больше расширить свои функциональные возможности.

Многие для сверления различных отверстий в быту могут удовлетвориться обычной дрелью, однако, возможности и задачи даже самого простого сверлильного оборудования более глобальные.

Настольный станок для сверления помимо рассверливания, зенкеровки и развертывания, может еще и фрезеровать (есть фрезерный узел), а также шлифовать различные поверхности, а также выполнять ряд других задач.

Особенно актуально такое оборудование для радиолюбителей, которые при помощи него могут решать ряд своих узконаправленных задач.

Такой агрегат для домашней мастерской можно купить в любом специализированном магазине, однако стоит он немало, и не каждый мастер найдет лишние деньги на приобретение профессионального сверлильного станка, который представлен на фото ниже.

Между тем, при желании собрать самодельный сверлильный станок для сверления дерева и по металлу можно своими руками из обычной дрели.

На изготовление станка, конечно, придется потратить личное время, однако результат того стоит.

Настольный самодельный сверлильный станок в мини варианте для дерева и и по металлу, при наличии всех необходимых материалов, сможет сделать каждый домашний мастер.

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

Кроме этого, самодельный сверлильный станок не помешает и при необходимости выполнить сверление сквозных и глухих отверстий в различного типа материалах.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Очень популярен координатный агрегат, предназначенный для растачивания заготовок.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.

Конструкционные особенности

Сверлильный станок относится к типу промышленного оборудования, предназначенного для решения узконаправленных задач.

В его состав обязательно должны входить передаточный механизм, управляющие и рабочие органы, а также достаточно мощный электродвигатель.

Каждый, входящий в состав данного оборудования механизм, имеет свое предназначение, что и определяет его функциональные задачи.

Так, передаточный механизм предназначен, главным образом, для передачи необходимого движения рабочим органам, непосредственно от установленного двигателя.

В данном случае рабочим органом является сверло, которое крепится к патрону, а тот в свою очередь связан со шпинделем и вращающимся валом.

В станке данного типа вращение от двигателя к рабочим органам передается посредствам ременной передачи. Для того чтобы сверло находилось в заданном положении, используется реечная передача, связанная со специальной рукояткой.

Обязательно такой станок, даже если он собран из дрели, должен иметь в доступном месте кнопки, отвечающие за его включение, а также выключение.

Станки данного типа имеют достаточно простое устройство, притом, что могут выполнять огромное количество самых разных функций и решать множество узконаправленных задач.

Собирая такой станок своими руками, для более высокой точности выполнения работ непосредственно на его движущейся части рекомендуется расположить специальную шкалу.

Она поможет контролировать глубину глухих отверстий. Также лучше всего сделать такой станок, на котором можно будет менять скорость вращения патрона в зависимости от выполняемых задач.

Рабочий стол следует делать исключительно из сплошной металлической плиты, жестко закрепленной на основании.

На видео, которое размещено ниже показан самодельный сверлильный агрегат, при помощи которого можно осуществлять сверление печатных плат и не только.

Принцип работы

Собранный по всем правилам сверлильный станок сможет успешно сверлить отверстия самого разного диаметра, в том числе и микро с большой точностью, что особенно актуально для печатных плат.

Несмотря на кажущуюся простоту, работать на нем нужно с соблюдением общепринятых правил.

Так, непосредственно перед тем, как приступить к работе, необходимо проверить наличие питания в сети, целостность всего оборудования, а также очистить рабочий стол от всего лишнего.

На самом столе обязательно должны находиться тиски, при помощи которых можно будет удобно фиксировать заготовку.

Перед началом работ на детали необходимо разметить будущее отверстие в соответствии с чертежом, после чего установить ее в тиски на стол и прочно зажать.

Далее в патрон фиксируется сверло и делается пробный запуск. Самодельные тиски для сверлильного станка, которые используются при работе, должны иметь определенные размеры, в том числе и для того, чтобы работать с микро отверстиями.

При контрольном запуске станка необходимо проверить вращение сверла и убедиться в том, что оно вращается без описывания окружности.

Особенно это актуально при сверлении микро отверстий. В момент сверления на рукоятку следует воздействовать плавными движениями, при этом сверло необходимо периодически охлаждать.

Сверление микро отверстий следует производить с особой точностью, для чего использовать координатные указатели.

По завершению работ сверлильный станок следует выключить, разжать тиски и достать готовую заготовку. На видео выше показан принцип работы на станке.

Как собрать?

Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.

В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.

Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.

Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.

Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.

В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.

Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи.

Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.

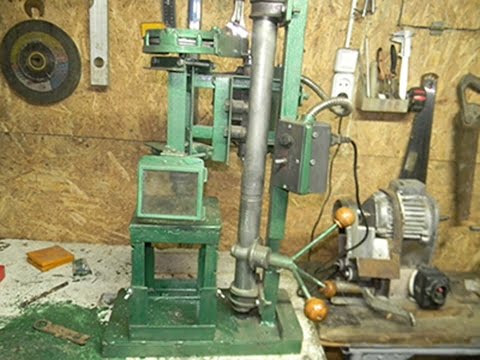

На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

• Дрель;
• Основание;
• Стойка;
• Крепление дрели;
• Механизм подачи.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

Самодельный станок из дрели с шарнирным бес пружинным механизмом.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

• Подготовка деталей;
• Установка стойки на станину;
• Сборка устройства перемещения;
• Установка устройства на стойку;
• Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80 мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Подключение зависит от самого двигателя.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Сверлильные работы особой сложностью не отличаются и зачастую не требуют другого оборудования, кроме обычной дрели. Поэтому в домашних мастерских сверлильный станок может отсутствовать. Однако если имеется изготовленный своими руками настольный сверлильный станок, вы сможете с облегчением вздохнуть, так как часть ваших забот решиться сама по себе.

Предназначение сверлильного станка

Иногда случаются ситуации, когда электрическая или ручная дрель не способна обеспечить желаемые параметры просверливаемого отверстия. Часто в радиолюбительской практике нужно изготавливать печатные платы, где следует сверлить много отверстий, которые имеют малый диаметр. Просверливать отверстия диаметром 0,5-1 миллиметр ручной или электрической дрелью или большим сверлильным станком неудобно, да и сверло может поломаться.

Покупка промышленных сверлильных станков не всегда экономически целесообразная, и тогда можно изготовить самодельный сверлильный станок. Многие выбирают именно мини сверлильные станки, так как, не смотря на кажущуюся сложность конструкции, они на самом деле являются очень простым оборудованием и состоят из четырех деталей.

Самодельный сверлильный станок предназначается для сверления сквозного и глухого отверстия в сплошном материале, к примеру, рассверливание, развертывание, зенкеровка, вырезание из листовых материалов дисков и нарезание внутренней резьбы. На сверлильно-фрезерных станках можно выполнять фрезеровку, шлифование поверхности, наклонно-торцевую фрезеровку и горизонтальную фрезеровку.

Для выполнения вышеописанных операций используется зенкер, сверло, метчик, развертка и прочие инструменты. Применяя специальные приспособления и дополнительные инструменты, вы сможете вырезать отверстие с большим диаметром, расточить отверстие и точно притереть отверстие.

Виды сверлильных станков

Сверлильные станки бывают таких типов: одно- и многошпиндельные полуавтоматы, вертикально-сверлильные, координатно-расточные, радиально-сверлильные, горизонтально-расточные, горизонтально-расточные, алмазно-расточные. Модели обозначают числами и буквами. Первая цифра обозначает группу, к которой причисляют станок, вторая — разновидность станка, третья и четвертая — габариты станка или размеры обрабатываемой заготовки.

Буква, что стоит после первой цифры, значит, что определенная модель сверлильного станка является модернизированной. Если буква расположена в конце, то следует понимать, что на основе главной модели изготовили отличный от него сверлильный станок. Можно выделить из всех сверлильных станков такие основные разновидности универсальных станков: много- и одношпиндельные, радиально- и горизонтально-сверлильные.

Зависимо от области использования, различают специальное и универсальное сверлильное оборудование. Широкое применение нашли и специализированные станки для массового производства и крупносерийной промышленности, что изготавливаются на базе универсальных станков посредством оборудования их многошпиндельными резьбонарезными и сверлильными головками и благодаря автоматизации цикла работы.

Конструкция сверлильного станка

Сверлильный станок, как и другие технологические машины, состоит из таких составных частей: передаточного механизма, двигателя, органов управления и рабочего органа. Передаточный механизм предназначен для передачи движения от электрического мотора к рабочему органу, которым считается сверло, что крепится в патроне, насаженном на шпиндель — вращающийся вал.

Вращение к шпинделю от электрического двигателя передается при помощи ременной передачи. Поворотом рукоятки патрон и сверл можно опускать или поднимать с использованием реечной передачи.

На передней панели сверлильного станка располагаются кнопки выключения и включения электродвигателя. Устройство сверлильного станка достаточно простое: включается станок посредством нажатия на одну из крайних кнопок зависимо от нужного направления вращения шпинделя, выключить станок можно, нажав на среднюю красную кнопку.

К основанию станка прикрепляется неподвижно вертикальный винт-колонна. Поворачивая рукоятку, можно перемещать вверх или вниз вдоль винта шпиндельную бабку, вторая рукоятка служит для её фиксации в необходимом положении. Контролируют глубину глухих отверстий с помощью предусмотренной шкалы.

Зависимо от материала заготовки, необходима разная скорость сверления. Для этого принято устанавливать определенную частоту вращения шпинделя, перебросив на шкивы различных диаметров ремень ременной передачи. В цехах заводов используются более сложные схемы сверлильных станков, чем были только что рассмотрены.

Принцип работы станка

Перед сверлением с помощью самодельного станка нужно убрать с рабочего стола все лишнее. Заготовку с намеченными центрами отверстий необходимо закрепить в тисках. Дальше вставляют сверло нужного диаметра в патрон и закрепляют с помощью специального ключа. Для проверки правильности проведенной работы станок включают на время.

Если вы правильно установили сверло, при вращении его острие не будет описывать окружность. Если оно установлено с перекосом и происходит его биение, то сверлильный станок нужно выключить и закрепить сверло согласно инструкции сверлильного станка. Потом поверните рукоятку подачи, опустите сверло и установите тиски с заготовкой таким способом, чтобы керн совпадал с острием сверла.

Включите станок и сверлите отверстие, на рукоятку подачи нажимайте плавно, без больших усилий и рывков. При сверлении сквозного отверстия установите заготовку на деревянный брусок, чтобы сверло не сломалось, и стол станка не испортился.

При сверлении глубокого отверстия время от времени выводите сверло из отверстия и охлаждайте его, окуная в посуду с охлаждающей жидкостью. Силу нажима на рукоятку в конце сверления рекомендуется уменьшить. Просверлив отверстие, плавно поверните штурвал подачи, шпиндель поднимите в крайнее верхнее положение и выключите станок.

Изготовление сверлильного станка

Сверлильный станок несложно изготовить своими руками. В быту выгодно на руках иметь приспособления и инструменты для выполнения столярных и слесарных работ. После устаревания многих бытовых приборов в арсенале хозяев остаётся много полезных запчастей и электрических моторов, из которых можно при желании смастерить такое полезное оборудование, как сверлильный станок.

Сверлильный станок из дрели

Самым простым решением для вас будет сборка мини сверлильного станка своими руками с использованием дрели. Дрель немного весит, поэтому стойку можно изготовить из ДСП, досок или листового металла. Для комфортной работы на подобном самодельном станке необходимо, чтобы он получился довольно массивным для поглощения вибрации дрели и достаточно устойчивым.

Важно между держателем и основанием получить прямой угол. Обычно дрель крепят с помощью двух хомутов (лучше поместить между хомутом и дрелью резиновую прокладку) к доске, которая двигается вдоль направляющих, что закреплены на этой подвижной доске и на другой неподвижной доске. Движением подвижной доски вниз и вверх управляют с помощью связанного с ней рычага.

Движение рычага вниз можно ограничить бруском, подпирающим рычаг в нижнем положении. Неподвижную доску к горизонтальной трубе крепят через фланец. Горизонтальную трубу через угольник крепят к вертикальной трубе, что крепится через фланец к основанию станка (к толстой широкой доске) или к верстаку.

Высоту бруска, который ограничивает нижнее положение рычага, регулируют, что позволяет изменять глубину сверления. Сделайте в подвижной доске 4 отверстия, что предназначены для фиксирующих дрель хомутов. На её стороне, что обращена к неподвижной доске, приклеивают узкие реечки, которые смазывают для лучшего скольжения воском.

Дрель, помимо хомутов, фиксируют с помощью двух стержней, которые поддерживают её снизу. Так как при подобном креплении форма дрели строго не обеспечивает вертикального положения сверла, нужно приклеить к доске реечку, компенсирующую это.

Для обеспечения свободного хода дрели направляющие нужно готовить строго в вертикальном направлении. Ими могут выступ быть металлические профили из алюминия, которые прикручивают шурупами с резьбой к доскам по всей длине. Собрав прочную и устойчивую конструкцию, необходимо крепить направляющие профиля строго перпендикулярно плоскости основания и параллельно друг другу.

На фото изготовленных своими руками сверлильных станков хорошо видны места крепления к подвижной площадке дрели и методику монтажа направляющих профилей. Направляющие должны обеспечивать качественное прижатие подвижной к неподвижной доске. Главным условием при этом выступает отсутствие перекосов и люфта.

При сборке рычага помните, что нельзя затягивать подвижные узлы, для стопорения гаек принято использовать вторую гайку. Рейка, которая ведет к подвижной доске от рычага, на конце должна быть закругленной. После уменьшения сил надавливания для автоматического поднятия дрели в верхнее положение необходимо поставить пружины на сдавливание или растяжение.

Один конец пружины крепится к горизонтальной трубе проволокой, а второй конец прикрепляют к низу подвижной доски. Когда пружина не является достаточно гибкой, и мешает неподвижная доска, то это делают через веревочку.

Станок из мотора от стиральной машины

Чертеж сверлильного станка, который собирается на основе мотора от стиральной машины, отличается от рассмотренного выше сложнейшей механикой и типом электропривода. Асинхронный мотор от старой стиральной машинки является более увесистым и имеет большую вибрацию. Тряска будет сильнее, чем дальше от стойки располагается двигатель.

Интенсивная вибрация провоцирует неточное сверление и поломку сверла. Имеются два выхода — изготовить мощную станину, чтобы при опускании сверла опускался и привод, или мотор поместить неподвижно ближе к стойке держателя, тогда будет ходить исключительно рабочая часть сверлильного станка.

Второй способ подразумевает более сложное исполнение. Здесь необходима шкива и ремень, которые позволяют регулировать скорость вращения. Существует много решений и без ременной передачи с размещенным у стены приводом. Их намного проще собрать, но сборка, которая будет рассматриваться ниже, характеризуется нестандартным подходом, и определенные применяемые приёмы могут оказаться полезными.

Вибрации всё же остаются, но они являются настолько минимальными, что при сверлении железа с помощью сверлу 0,7 миллиметров, сверло остается целым. В домашних условиях о высокой точности при изготовлении подобных механизмов можно всего лишь мечтать, всё же необходимо стремиться к максимальной подгонке деталей. От этого будут зависеть характеристики сверлильного станка и его работоспособность.

Подвижная часть станка состоит из осевого шестигранника, трубки подходящего размера, зажимного кольца и двух подшипников и трубки с внутренней резьбой для закрепления патрона. На шестигранник, часть будущей передаточной системы, одевается впоследствии шкив. Трубку необходимо предварительно пропилить болгаркой вдоль с обоих торцов, причём сделайте надпилы сверху достаточно глубокими, чтобы обеспечить надежное сцепление с шестигранником.

Вход необходимо сделать плотным, вбивать молотком. Если происходит надевание без особых усилий, то необходимо подобрать другую трубку. Затем набить сжимающее кольцо и подшипники. Регулировочная система по высоте состоит из трубы с надпилами и шестерни. Чтобы сделать надпилы точно, необходимо раскатать пластилин и по нему проехать шестерёнкой.

Возникнет отпечаток, который легко замерить и изготовить на регулировочной трубе соответствующую разметку. Длина этой лесенки должна соответствовать максимальной высоте, на которую можно поднять сверло. Впрессовывайте ось с шестигранником и подшипниками в трубу с прорезями.

Подобная конструкция будет ходить вперёд и назад вертикально в стационарной трубе станины, когда происходит прокручивание шестерни. Одновременно осуществляется в горизонтальной плоскости вращение оси через ременную передачу. Станина выполняется из металлического уголка при помощи болтов. Всю конструкцию крепят на стену.

И напоследок запомните, что первый вариант сборки сверлильного станка является предпочтительным. Предложенный вторым вариант сборки может быть дополнен или улучшен. Однако и подобное упрощенное решение заслуживают внимания.

Не всегда имеет смысл и целесообразность покупать сверлильный станок заводского производства. Можно изготовить вертикальный сверлильный станок из дрели своими руками. Для этого понадобится дрель и материалы для изготовления стойки. Такое оборудование рекомендуется использовать в домашних мастерских или гаражах, когда сверление не основная операция или выполняется достаточно редко и точностью отверстия можно пренебречь.

Чтобы ускорить процесс, достаточно купить в магазине инструментов специализированную стойку для дрели. В итоге получается подобие вертикально-сверлильного станка бытового уровня, по точности сверления не уступающего станкам для домашних мастерских.

На фото показаны сверлильные стойки заводского производства. Их можно купить в любом интернет-магазине инструментов по ценам от 200 долларов.

Статья призвана дать вам идеи как самому сделать сверлильный станок из дрели, поэтому мы не даем четкого алгоритма по его изготовлению, ведь он делается из подручных материалов: у одних мастеров он будет, у других — нет. Поэтому мы даем основные идеи, а каждый применит свои конструктивные решении и сделает свой вертикальный самодельный сверлильный станок.

Если вы не ищете легких путей, то стойку мы изготовим самодельную. Стойку можно изготовить из дерева или металла. Из дерева будет дешевле, легче в изготовлении, но пострадает долговечность.

Металлические более сложны, но имеют не сравнено более долгий ресурс и прочностные характеристики. Выбор материала стойки еще зависит от обрабатываемых заготовок: при постоянном сверлении металла лучше изготавливать металлическую.

Сборка станка

Металлические стойки собираются из уголков для каретки, квадратной трубы 50×50 для стойки и 10×10 для кронштейна для дрели, полосы для основания и проушин. Основание и кронштейн свариваются, после чего все элементы собираются и скрепляются болтами. Рекомендуется изготавливать несколько кронштейнов с различными переходниками (зажимными кольцами) под разные типы дрелей. Каретка перемещается по штанге при помощи стального тросика, намотанного на барабан рукоятки. Чтобы каретка не имела люфт и не падала под собственным весом вниз, ее просверливают, нарезают резьбу и закручивают болт (или несколько болтов). Тем самым выбирается люфт между кареткой и стойкой будущего сверлильного станка. Ручку перемещения каретки производят из проката диаметром 6 – 8 мм.

Имея несколько кронштейнов с различными зажимными кольцами возможно гибко подбирать дрели и обрабатывать практически любые материалы.

В будущем самодельное оборудование можно модернизировать и дорабатывать, например, разметить или установить шкалу, которая будет указывать длину перемещения каретки. Это помогает при сверлении глухих отверстий.

Существует несколько способов крепления:

• несколькими хомутами;
• на металлическом кронштейне в отверстии под шейку дрели.

Видео варианта конструкции из дрели на деревянной стойке.

Самый простой вариант изготовления самодельной сверлильной конструкции в домашних условиях

Самодельный сверлильный станок из дрели никогда не заменит заводской и всегда будет уступать в качестве сборки и точности сверления. Основное преимущество самодельного – низкая цена, возможность просверлить отверстия тогда, когда заводской станок не доступен по тем или иным причинам.

Тематические материалы:

Андрей илларионов: «путин рассчитал: гибель сотен европейцев рейса мн17 вызовет шок у лидеров ес, и они потребуют от порошенко остановить наступление сил ато

Почему Гитлер так легко оккупировал могучую Францию

Петр великий и его «великие» дела против русов

лет,
сын музыканта Андрея Макаревича

лет,
сын телеведущего и актера Дмитрия Нагиева

Массивная обувь в готическом стиле

Модная обувь осень зима. Материалы и фактуры

Системы и методы оценки персонала Система сбалансированных показателей

Обновлено: 02.09.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Как использовать сверлильный станок для сверления металла – виртуальные события и потоки

Использование сверлильного станка для сверления металла на самом деле очень похоже на сверление дерева, но есть разные методы и эксплуатационные различия, на которые вы должны обратить внимание. Самое главное, вам необходимо следовать некоторым основным советам по безопасности и использовать правильные методы при сверлении металла с помощью сверлильного станка, например, сверлить медленно, чтобы предотвратить перегрев. Поскольку металл тверже большинства других поверхностей, люди обычно думают, что эта работа требует использования мощных сверл и специальных сверл. Хотя поверхность твердая, даже если отверстие можно легко просверлить дрелью или сверлильным станком, для сверления металла можно использовать обычную аккумуляторную электрическую дрель. В этой статье о том, как использовать сверлильный станок при сверлении металлов, мы даем советы по правильной и безопасной работе, выбору сверл и т. д.

Сверление металла 101

Поскольку разные металлы имеют разный уровень твердости, это руководство поможет вам работать с различными металлами, включая более мягкие и твердые металлы. Благодаря этим шагам вы поймете, что нет существенной разницы между использованием металла и использованием других поверхностей, и нет более сложной операции сверления. Приемы, изложенные в их статье, безусловно, помогут вам правильно и более эффективно выполнять буровые работы. Важно отметить, что сверление отверстий в металле мало чем отличается от других поверхностей. На самом деле все намного проще. Однако это требует применения специфических технологий и использования меньшего количества расходных материалов. Приступая к сверлению металла, можно выбрать любой тип сверла. Большинство людей думают, что сверление металла требует использования мощных промышленных сверл или сверлильных станков. На самом деле, вы можете выполнить работу с помощью любого типа упражнений, включая беспроводные дрели.

Подробнее: Процесс сверления

Специализированные сверла

Для сверления отверстий на твердых поверхностях необходимо использовать специальные сверла. Обычные сверла не могут прорезать металл. Поэтому они легко изнашиваются. Поэтому вам нужно твердое сверло, которое может проникать в металл, не повреждая его. Выбирая правильное сверло для сверления металла, нужно обратить внимание на конструкцию и материал. Большинство стандартных сверл, используемых для сверления металлов, имеют спиральную форму. Их также называют спиральными сверлами. Всегда выбирайте спиральное сверло без выступающего центра. Вместо этого они имеют две относительно плоские режущие кромки. Для сверления древесины рекомендуется использовать спиральное сверло с заостренным центром. На металлических поверхностях острая серединка легко повреждается.

5 важных советов по работе со сверлильным станком

Совет № 1. Безопасность всегда превыше всего

В отличие от дерева, при сверлении отверстий в металле не образуются опилки. Вместо этого он производит крошечную, но острую металлическую стружку. Это может нанести вред вашей коже и глазам. Поэтому очень важно иметь правильное защитное снаряжение перед началом буровых работ. При сверлении металла лучше надевать защитные очки и плотные кожаные перчатки. Еще одно важное правило безопасности – ограничивать свою работу. Обычно искривленное сверло может захватить металл. Если сверло остановится посередине, вращающая сила сверла будет передаваться на заготовку. Поэтому рекомендуется правильно зажимать заготовку. К сверлению применяются те же правила, что и ко всем задачам по металлообработке: материал нельзя держать в руке. Во время работы он должен быть надежно зафиксирован на месте. При работе с металлом необходимо надевать защитные очки, так как фрагменты материала могут попасть в воздух. Не надевайте перчатки при сверлении, поскольку возможность ношения перчаток увеличивает риск получения травмы. Не удаляйте стружку во время сверления. Если вы хотите удалить стружку, сначала извлеките сверло, а затем осторожно удалите стружку.

Совет № 2. Пилотное отверстие облегчает жизнь

К сверлению применяются те же правила, что и ко всем работам по металлообработке: материал нельзя держать в руках. Во время работы он должен быть надежно зафиксирован на месте. При работе с металлом необходимо надевать защитные очки, так как фрагменты материала могут попасть в воздух. Не надевайте перчатки при сверлении, поскольку возможность ношения перчаток увеличивает риск получения травмы. Не удаляйте стружку во время сверления. Если вы хотите удалить стружку, сначала удалите сверло, а затем осторожно удалите стружку. Обратите внимание: чипсы могут стать горячими и острыми.

Совет № 3. Смазка важна

К сверлению применяются те же правила, что и ко всем работам по металлообработке: материал нельзя держать в руке. Во время работы он должен быть надежно зафиксирован на месте. При работе с металлом необходимо надевать защитные очки, так как фрагменты материала могут попасть в воздух. Не надевайте перчатки при сверлении, поскольку возможность ношения перчаток увеличивает риск получения травмы. Не удаляйте стружку во время сверления. Если вы хотите удалить стружку, сначала удалите сверло, а затем осторожно удалите стружку. Обратите внимание: чипсы могут стать горячими и острыми.

Совет № 4. Работайте с соответствующей скоростью

Особое внимание требуется при сверлении металла. Вам нужно поддерживать низкую скорость и давление. Для большинства упражнений вы должны работать примерно на половине скорости. Аккумуляторные дрели дают вам преимущество работы на низкой скорости. Кроме того, нужно поддерживать умеренное давление. Спусковой крючок аккумуляторной дрели также может помочь вам поддерживать достаточное давление для эффективного сверления металла.

Совет № 5 – следите за тепловыделением

Сверление тонких заготовок и металлических труб

Если вы хотите просверлить тонкие предметы, вы должны дополнительно зафиксировать их на месте. Вы можете зажать тонкую часть между двумя досками, чтобы предотвратить растрескивание отверстия. Зажим также может предотвратить деформацию листового металла. При использовании сверлильного станка по металлу заготовка должна быть постоянно закреплена на месте. Особенно металлические трубы необходимо зажимать, чтобы предотвратить их изгиб. Чтобы трубка не изгибалась в месте сверления, в трубку можно вставить деревянный стержень такого же диаметра.

Буровые станки на IMTS-Exhibition.com

На нашем сайте вы можете найти множество поставщиков сверлильных станков, которые подходят для широкого спектра отраслей промышленности. Просто зайдите в раздел нашей продукции или воспользуйтесь функцией поиска , чтобы найти все связанные компании в нашей базе данных продуктов. Если вы хотите узнать больше о буровых установках и их применении, обязательно ознакомьтесь с другими записями нашего блога.

Если вас интересует еще более подробная информация о производстве, обязательно посетите наш отраслевой канал MTS. На этом шоу мы представляем новые продукты и тенденции, посещая производителей на их предприятиях!

Если у вас есть какие-либо отзывы об этой статье или другие предложения, отправьте нам сообщение!

Подробнее: О сверлильных и фрезерных станках

Выставка МТС

МТС собрала на этой онлайн-платформе производителей буровых машин со всего мира. Просмотрите и найдите вашего следующего поставщика вместе с нами.

Если у вас возникнут какие-либо трудности, пожалуйста, не стесняйтесь обращаться к нам.

Быстрая ссылка на поставщиков

Взгляд на функции сверлильных станков и как они работают?

Задумывались ли вы когда-нибудь, как можно просверлить отверстия в заготовке, не причинив ей повреждений?

Так что же такое сверлильный станок? Это инструмент, который специалисты часто используют для проделывания отверстий в различных поверхностях, включая дерево, алюминий, сталь и бетон. Сверлильные станки часто используются в строительном секторе, а также владельцами мастерских для таких задач, как резка мрамора и кирпичная кладка. Они также используются в различных самодельных приложениях. Эти устройства с приводом от двигателя имеют инструмент для резки концов, который используется для сверления поверхностей.

 Сверлильные станки вращаются и забивают заготовку во время работы. В ударном или ударном режиме сверло будет вибрировать и продвигаться вперед так же быстро, как и втягиваться. Из-за этого инструменты способны быстро делать отверстия, которые могут проникать даже в твердые стены. Эти электроинструменты также очень полезны для создания каналов в стене, чтобы можно было спрятать провода и кабели. Существуют различные функции сверлильных станков, которые также можно использовать для конкретных промышленных задач, в том числе для изготовления отверстий в каналах. Функции буровых машин разнообразны и используются в различных отраслях промышленности, включая нефтегазовую, металлургическую, сталелитейную, металлургическую и металлургическую.

Столбец:

Важнейшей частью сверлильного станка является колонна. Он поддерживает сверлильный станок и все его другие компоненты, включая стол, рычаг, шпиндель и электродвигатель для передачи мощности, среди прочего.

Колонна изготовлена ​​из длинного стержня, часто из стали. Таблица и столбец параллельны друг другу. Это указывает на то, что столбец таблицы и таблица, в которой он размещен, образуют 9угол 0°.

Шпиндель

Еще одним важным компонентом сверлильного станка является шпиндель. Инструмент удерживается шпинделем, что также способствует вращению инструмента. Патрон расположен в основании шпинделя. Шпиндель удерживается на месте рычагом, который находится там. Колонка привязана к ним.

Возвратная пружина шпинделя упрощает подъем и опускание шпинделя. Вес шпинделя очень важен для более эффективной работы сверлильного станка.

База

Основание служит для стабилизации и поддержки колонны. Как правило, сталь или железо составляют основу.

Сверлильные кондукторы

Вы когда-нибудь слышали о сверлильных станках? Их основное применение — многозадачность. Что делать, если вы хотите просверлить несколько отверстий в определенном направлении? Сверла используются для создания нескольких отверстий в одном направлении. Наряду со втулками для сверл, кондукторы для сверл прочно удерживают сверла на месте и помогают направлять их по прямой линии.

Рабочий стол

Рабочий стол используется для удержания готовых к сверлению заготовок. В зависимости от применения рабочий стол можно сдвинуть вверх или вниз. Просто поднимите рабочий стол, если хотите сверлить под большим углом.

Наряду с Т-образными пазами и отверстиями рабочий стол имеет дополнительные функциональные элементы, которые можно использовать для удержания заготовок в различных приложениях, связанных с сверлильными станками.

Трансмиссия

Электродвигатель обеспечивает питание сверлильного станка. Передача мощности обеспечивается клиновым ремнем и двумя блоками шкивов. Стеки шкивов используются для измерения скорости вращения шпинделя.

Как использовать сверлильные станки и как они работают:

• Сначала наметим область, где на ней будут делаться отверстия.
• Во-вторых, после сборки деталей с помощью сверлильного станка мы берем острый цилиндрический многогранный режущий инструмент, помещаем его в патрон и надежно закрепляем.
• В-третьих, расположите блок заготовки на столе сверлильного станка так, чтобы наконечник инструмента был параллелен месту, указанному на блоке зажимом поворотного стола.
• В-четвертых, перемещайте стол вдоль столбца до тех пор, пока инструмент и блок не разделятся на определенную величину.
• Наконец, мы включаем питание, позволяем инструменту начать вращаться вручную и следим за тем, чтобы он двигался прямолинейно в направлении блока, пока не начнет вращать рычаг. Затем мы позволяем инструменту продолжать вращать рычаг, пока он не пробьет блок.

Вот как можно проколоть блок, не повредив его. Метод сверления отверстий в блоке с использованием вращающегося инструмента известен как сверление, а используемое устройство известно как сверлильный станок или сверлильный станок.

Преимущества сверлильных станков:

Среди многих преимуществ сверлильного станка:

• Высокая скорость. Основным преимуществом сверлильного станка является его способность быстрее просверливать отверстия в заготовке и выполнять другие задачи по сверлению с приемлемой скоростью.
• Высокий выход: может обеспечить высокий выход. Скорость машины росла по мере ее развития, и, в частности, после появления автоматических и радиально-сверлильных станков производительность резко возросла.
• Простота в использовании: очень проста в использовании. Простота ситуации постоянно поддерживает высокую производительность операторов.
• Высокая гибкость: множество шпинделей, автоматические функции и возможность сверления отверстий под любым углом — это лишь некоторые из качеств, которые делают современные сверлильные станки такими адаптируемыми.
• Более длительный срок службы и низкие затраты на техническое обслуживание: Машины требуют минимального обслуживания и имеют очень долгий срок службы. Их можно использовать в течение более длительного времени с очень небольшими затратами на техническое обслуживание.

Для каких целей используется буровое оборудование?

Во многих различных отраслях промышленности, таких как строительство, медицинское оборудование, транспорт и электронное оборудование, сверлильный станок широко используется. В специализированных приложениях различные типы сверл используются для создания отверстий различного диаметра в различных материалах. Кроме того, на качество работы сверлильного станка могут влиять электродвигатель, используемый в станке, скорость вращения шпинделя, передняя часть шпинделя и ход шпинделя. Поэтому крайне важно выбрать сверлильный станок, отвечающий потребностям клиентов и подходящий для отрасли, в которой они работают.

Что такое сверлильный станок? — Определение, части и типы

Что такое сверлильный станок?

Сверло — это инструмент, используемый для проделывания круглых отверстий или забивания крепежных деталей. Он оснащен битой, либо дрелью, либо патроном. при этом популярность ручных устройств резко снижается, а количество беспроводных устройств с батарейным питанием растет.

Сверлильный станок, также называемый сверлильным станком, представляет собой мощный инструмент, используемый для вырезания круглых отверстий в металле, пластмассе, дереве или других твердых материалах путем поворота и продвижения вращательных сверл в заготовку.

Этот режущий инструмент (сверло) удерживается в сверлильном станке патроном и подается в работу с переменной скоростью. Скорость и подача должны быть установлены правильно, а охлаждающая жидкость должна быть обеспечена для желаемой готовой детали. Сверлильный станок можно использовать не только в процессе сверления, но и для многих других операций механической обработки.

Существуют различные операции, которые можно выполнять на сверлильном станке, такие как плоскостное сверление, ступенчатое сверление, колонковое сверление, растачивание, раззенковка, развертывание, зенкерование, точечная обработка, нарезание резьбы и трепанация.

Сверла обычно используются в деревообработке, металлообработке, строительстве, производстве станков, строительстве и коммунальных услугах. В специально разработанных версиях изготавливаются миниатюрные приложения.

Детали сверлильного станка

Сверлильный станок обычно состоит из нескольких или всех следующих частей.

• Основание: обычно крепится болтами к земле, чтобы выдержать вес буровой машины.
• Стойка: расположена с одной стороны основания, может нести нагрузку стрелы и бурильной головки, с установленным на ней подвижным столом.
• Кронштейн: в верхней части колонны, несет буровую головку и корпус приводного механизма.
• Сверлильная головка: установлена ​​на одной стороне руки, состоит из механизма подачи и привода. Он может скользить вверх и вниз.
• Рабочий стол: установлен на стойке, может перемещаться вертикально и горизонтально.
• Механизм подачи: ручная и автоматическая подача с электродвигателем.
• Шпиндель: удерживает сверло или режущий инструмент и вращается в фиксированном положении во втулке.
• Патрон: расположен на шпинделе, удерживает кондуктор.
• Электродвигатель

Работа сверлильного станка

Когда на двигатель подается питание, шпиндель вращается, и, таким образом, вращается прикрепленный к нему ступенчатый шкив. На другом конце прикреплен еще один ступенчатый шкив, который переворачивается для увеличения или уменьшения скорости вращательного движения.

Теперь между ступенчатыми шкивами помещается клиновой ремень для привода силовой передачи. Здесь вместо плоского ремня используется клиновой ремень, чтобы повысить эффективность мощности.

Теперь вращается и сверло, которое было помещено в патрон и которое было соединено со шпинделем. Когда шкивы вращаются, шпиндель также вращается, что может вращать сверло.

Теперь, при вращении маховика, шпиндель перемещается вверх и вниз в вертикальном направлении, чтобы дать необходимую подачу в работу, и это сверло используется для выполнения отверстий на размещенном компоненте в машинных тисках.

Типы сверлильных станков

Существует множество различных типов сверлильных станков:

• Радиально-сверлильный станок
• Вертикально-сверлильный станок
• Автоматический сверлильный станок
• Многошпиндельный сверлильный станок
• Станок для глубокого сверления

154 Чувствительный сверлильный станок 1

• Групповой сверлильный станок

Ниже приведены некоторые типы сверлильных станков с их конструкцией, характеристиками и применением.

• Портативный сверлильный станок (Ручной сверлильный станок): как правило, небольшой по размеру и содержит универсальный двигатель, используемый для бурения отверстий в скалах или любой твердой поверхности, подходящий для любого места. Деталь, которую нужно просверлить, зажимается в тисках.
• Чувствительный сверлильный станок (Настольный сверлильный станок): идеально подходит для изготовления небольших отверстий на высоких скоростях, обычно состоит из основания, рабочего стола, шпинделя, сверлильной головки, приводного механизма и колонны. Работа начинается со сверла, подаваемого в заготовку вручную.
• Радиально-сверлильный станок : в основном для сверления больших и тяжелых рабочих мест, стол можно отрегулировать по высоте. Это позволяет оператору перемещать шпиндель непосредственно над заготовкой, а не перемещать деталь к инструменту, а также может создавать пересекающиеся или угловые захваты за один установ.
• Вертикальный сверлильный станок : крупнее и мощнее чувствительного сверлильного станка, предназначен для обработки отверстий среднего и большого размера.
• Сверлильный станок с бандажом: можно использовать для сверления, развертывания, зенковки и нарезания резьбы, просто нужно перемещать станок вперед и назад.
• Станок для глубокого сверления : специальный тип, предназначенный для сверления глубоких отверстий в шатунах, шпинделях и т. д. с высокой скоростью резания и меньшей подачей.
• Многошпиндельный сверлильный станок : с несколькими шпинделями, идеально подходит для сверления большого количества отверстий в детали и сверления одинаковых отверстий на идентичных заготовках.
• Сверлильный станок с ЧПУ: Сверлильный станок с числовым программным управлением может автоматически менять инструмент с помощью револьверной головки или автоматического устройства смены инструмента. Программа управляет скоростью, подачей и положением стола.
• Микросверлильный станок : чрезвычайно точный, высокая скорость вращения шпинделя, используемый для обработки крошечных или очень маленьких деталей.
• Сверлильный станок револьверного типа: оснащен несколькими сверлильными головками, установленными на револьверной головке, инструмент можно быстро индексировать в нужное положение.

Как выбрать основное сверло?

Куча спиральных сверл и дрель на деревянном столе.

Когда вы будете готовы научиться пользоваться дрелью, начните с биты. Используемое сверло будет зависеть от поставленной задачи. Хранение сверла в наборе инструментов означает, что вы готовы ко многим проектам.

• Если вы просверливаете отверстие, вам понадобится остроконечное сверло. Это называется спиральным сверлом.

Существуют биты, которые подходят для любых поверхностей, которые вы сверлите: дерево, металл, керамику или другие поверхности. Выберите бит, который соответствует вашему проекту. Разумно просверлить отверстие немного меньшего размера, чем используемый вами шуруп. Таким образом, винт может прочно врезаться в материал.

• Если вы вкручиваете шуруп дрелью, используйте сверло, которое подходит к шурупу. Это так называемые отвертки.

У вас будут варианты сверл с крестообразным шлицем и плоской головкой. Он не обязательно должен точно совпадать с винтом. Пока бит входит в пазы на винте, он работает.

Как заменить сверло?

После того, как вы выбрали сверло, пришло время его вставить. Научиться вставлять сверло в дрель несложно. На самом деле, изменение бита — это большая часть умения пользоваться дрелью.

Примечание: Если вы только что использовали дрель, сверло будет горячим из-за трения. Дайте ему остыть или используйте рабочие перчатки, чтобы удалить его.

Чтобы заменить или вставить сверло, выполните следующие действия:

• Отключите сверло от источника питания. Это означает, что выньте аккумулятор или отключите его.
• Откройте патрон. Если у вас нет сверхмощной дрели, просто отвинтите патрон. Это будет круглый кусок с битом посередине. Вращайте его, пока не увидите, что патрон открыт. Если вам нужен ключ, используйте ключ для патрона, прилагаемый к дрели, чтобы открыть ее.
• Вытащите биту. Если он застрял, откройте патрон шире, чтобы можно было извлечь биту.
• Положите старую биту в футляр или отложите в сторону. Вы же не хотите, чтобы на него наступили.
• Вставьте новую насадку в патрон до упора. Убедитесь, что он расположен по центру, а не под углом.
• Поверните патрон, чтобы плотно зажать его вокруг сверла. Опять же, если вам нужен ключ, используйте его здесь.
• Убедитесь, что сверло надежно закреплено. Он должен быть вставлен ровно, чтобы он не шевелился.

Как пользоваться дрелью?

Чтобы сэкономить время, когда вы будете готовы к сверлению, выясните, где вам нужны винты. Завершите все измерения и убедитесь, что все прямые линии выровнены. Затем отметьте карандашом, где вы хотите просверлить каждое отверстие. Используйте крошечный крестик или поставьте точку карандашом.

Примечание: Всегда надевайте защитные очки при работе с электроинструментом. Перед работой закрепите всю свободную одежду и волосы. Вы хотите, чтобы ничего не запуталось или не намоталось на сверло.

Чтобы использовать дрель для сверления отверстий, выполните следующие действия:

• Включите дрель. Подключите его или вставьте батарею.
• Отрегулируйте крутящий момент в соответствии со сверлимым материалом. Например, для сверления дерева потребуется больший крутящий момент, чем для сверления гипсокартона. Как правило, более твердые поверхности требуют большего крутящего момента.
• Найдите крестики или точки, которые вы сделали, чтобы отметить места для сверления.
• Встаньте на нужный уровень, чтобы просверлить отверстие. Если вам нужна лестница, убедитесь, что она открыта и надежно закреплена.
• Зафиксируйте дрель вертикально. Вы хотите, чтобы отверстие было идеально прямым.
• Осторожно нажмите на спусковой крючок. Начните сверление с низкой скоростью. По мере углубления в материал можно ускоряться.
• После того, как вы просверлите необходимое расстояние, включите дрель в обратном направлении.
• Нажмите на спусковой крючок и извлеките сверло. Будьте осторожны, чтобы не дергать дрель и не тянуть ее под углом.

Чтобы использовать дрель для вставки винта в направляющее отверстие, выполните следующие действия:

• Включите дрель.
• Отрегулируйте крутящий момент так, чтобы он был низким. Сверление винтов с направляющими отверстиями не требует большого усилия.
• Вставьте винт в прорезь сверла.
• Совместите винт с отверстием.
• Убедитесь, что сверло стоит вертикально.
• Нажмите на спусковой крючок дрели и осторожно нажмите на винт. Это должно удерживать винт на месте.
• Убедитесь, что вы не сверлите под углом.
• После того, как винт вставлен, прекратите сверление.

Если вы беспокоитесь о чрезмерном завинчивании, остановитесь до того, как винт будет полностью вставлен. Завершите отверткой.

Часто задаваемые вопросы.

Что такое сверлильный станок?

Сверлильный станок, также называемый сверлильным станком, представляет собой мощный инструмент, используемый для вырезания круглых отверстий в металле, пластике, дереве или других твердых материалах путем поворота и продвижения вращательных сверл в заготовке.
