Пресс своими руками: пошаговые инструкции и рекомендации

Гидравлический пресс применяется для получения высокого давления. Он используется во многих автомастерских для прессования различных валов, подшипников и шестеренок. Домашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками.

При наличии некоторых навыков и материалов можно соорудить надежный агрегат своими силами

Читайте в статье

• 1 Назначение и функции пресса: области применения устройства
• 2 Конструкция пресса: особенности существующих устройств
  • 2.1 Вакуумный пресс
  • 2.2 Пресс подборщик
  • 2.3 Настольный механический пресс
  • 2.4 Вибропресс
  • 2.5 Пресс с электрическим приводом
• 3 Устройство гидравлического пресса для гаража: основные характеристики
  • 3.1 Варианты чертежей гидравлического пресса своими руками
  • 3.2 Пресс гидравлический своими руками: как сделать
• 4 Пресс из домкрата своими руками: этапы монтажных работ

Назначение и функции пресса: области применения устройства

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Заводское устройство для выбивания деталей

Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Самодельная установка применяется для работы в гараже и мастерской

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

• выпрессовка разных подшипников, то применяется в маленьких автомастерских;
• сгибание метизов разнообразной формы;
• обеспечение давления для склеивания двух элементов;
• монтаж заклепок.

Попробуйте изготовить пресс своими руками в гараж. Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.

Простой вариант для гаража

Давайте рассмотрим некоторые варианты:

• даже маленькому автосервису необходим гидропресс, который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

Механизм для автосервиса

• для мастерской и дома часто необходим пресс для макулатуры. При большом скоплении бумаги, ее требуется утилизировать. Такая конструкция имеет средний показатель мощности и может работать от электрической сети. С помощью небольшого аппарата можно убирать значительное количество макулатуры;

Установка для макулатуры

• полезен и пресс для картона, с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический насос;

Прессовка картонного сырья

• пресс для опилок применяется для создания брикетов. Полученные брикеты применяются для отопления частных домов. Такой прибор состоит из стола, силового каркаса, основания и привода. Для ручного механизма часто применяется домкрат, а для механической конструкции подходит электромотор;

Изделие для опилок

• самодельный пресс подборщик для сена представляет собой специальный короб, который устанавливается на рамную конструкцию из бруса. Такие рамы могут делаться из металлического профиля. Конструкция делается в виде короба, но без верхней части. Понадобятся некоторые материалы для изготовления пресса для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, рейки из металла и обработанные доски.

Подборщик в работе

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

• механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
• к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.

Устройство гидравлического пресса

Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

• нижняя часть или основание необходима для устойчивости конструкции. Она выглядит, как платформа и делается из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;
• стойки представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его штока, высоты домкрата и толщины неподвижного упора. Стойки выполняются из стальных уголков, приваренных к основанию;
• неподвижный упор фиксируется в верхней части стоек. Чтобы его сделать применяется такой же уголок, как и у стоек;
• домкрат позволяет развить необходимое усилие. Этот элемент крепится к подвижному упору. Он приводится в движение при помощи электропривода или ручного управления;
• подвижной упор оказывает основное давление на механизм. Может выполняться из уголков или полосок стали;
• возвратное устройство применяется для передвижения подвижного упора в обычное положение. При этом используются пружины, степень и длина растяжения, которых рассчитывается в зависимости от параметров пресса.

Как сделать несложную конструкцию можно посмотреть на видео ниже:

Watch this video on YouTube

Вакуумный пресс

При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.

У такой конструкции есть некоторые особенности:

• аппарат имеет только ручное управление;
• для работы применяются доступные материалы;
• скорость работы не должна уступать заводским аналогам.

Вакуумная конструкция собирается из таких деталей:

• станина делается из рельсы для термомодуля и профилированной трубы. Для работы понадобится сварочный аппарат и электродрель;
• вакуумный стол делается из прижимной рамы, зажимов и ванны;
• также необходим и водокольцевой насос.

По аналогии производится и термовакуумный пресс.

Термовакуумная установка

Пресс подборщик

Такой аппарат, как пресс подборщик устанавливается как прицепной механизм для мотоблоков. Его используют на маленьких фермерских полях и на крупных сельскохозяйственных угодьях. После того, как зеленая масса срезается косилкой, данное устройство занимается ее обработкой. При этом формируются валики из стеблей, а после этого с помощью агрегата получаются прессованные тюки.

Вот достоинства от использования такого агрегата:

• сокращается время сушки, и уменьшаются потери сена;
• в несколько раз снижаются трудозатраты;
• повышается качество сена при хранении;
• возможна самостоятельная регулировка навесного устройства.

На схеме показан вариант рулонного оборудования

Самым распространенным вариантом является рулонный механизм. Пружинные зубья позволяют собирать массу травы. После этого каждая порция скручивается в тюки. Минитрактор при помощи такого пресса может загружать до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.

Валковый пресстюковой разновидности делают брикеты в форме прямоугольника. Трава в валках подхватывается зубьями и отправляется в отсек для прессования. Габариты могут регулироваться техникой. Тюки прочно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.

Устройство валковое

Можно сделать и самодельный вариант из ходового бруса и пиломатериалов. При этом делается большой короб из досок и используется горизонтальный способ для загрузки сена. В качестве пресса применяется реечный или винтовой домкрат. При помощи такого приспособления можно вязать тюки из соломы и прессовать их.

Настольный механический пресс

Настольный пресс может работать как на автоматической, так и на ручной тяге. Такое оборудование часто выполняется из прочной стали.

С помощью ручного пресса обрабатываются:

• полимеры и пластмассы;
• картон и поролон;
• всевозможные металлы;
• резина и кожа.

Компактный настольный аппарат

С помощью механического пресса производится выпрессовка подшипников и втулок, штамповка, а также высечки небольших изделий. Такой агрегат позволяет экономить время на изготовление деталей.

Устройство гидравлического ручного аппарата производит усилие с помощью штока гидроцилиндра. В этом элементе находится жидкость, которая сжимается под напором. Агрегат используется для сжатия, деформации и соединения деталей.

Дыропробивной вариант применяется для штамповки отверстий в листах разных материалов. Ручные механические аппараты необходимы для опрессовывания трубчатых гильз и кабеля.

Вибропресс

Вибропресс позволяет уменьшить время проведения строительных работ, а также уменьшить их стоимость. Устройство аппарата предполагает наличие трех приводов: гидравлического, механического и пневматического. В основе работы агрегата лежит технология вибпрессования.

Даже при наличии инструкции и необходимых чертежей создание вибропресса своими руками может не получиться. Такое может произойти из-за неправильных расчетов, неточной наладки и низкой производительности.

Устройство вибропресса

Пресс с электрическим приводом

Гидравлический пресс с электроприводом имеет простое устройство. Чаще всего она состоит из толстого уголка и швеллера. Все элементы соединяются толстыми болтами.

Особое внимание стоит уделить каркасу станка, так как он будет подвергаться значительным механическим нагрузкам. При этом достаточной должна быть толщина металла.

Такое устройство часто применяется на производстве и в промышленности. Усилие выполняется при помощи работы электродвигателя. Применение такого механизма помогает уменьшить время проведения множества технологических процессов.

Установка с электрическим приводом

Устройство гидравлического пресса для гаража: основные характеристики

Как сделать гидравлический пресс иногда нужно знать, чтобы сделать такой агрегат для своего гаража. При этом практичные конструкции можно сделать из подручного сырья. Для гаражного агрегата потребуется ручной привод, а также гидравлический насос. Необходимо определиться с типом установки: настольная она будет или напольная. Пригодится и чертеж с размерами.

Для производства гидравлического пресса, важно определиться с вариантом модели. Вот такие они могут быть:

• сложная гидравлическая конструкция требует специализированной техники и времени на работу;
• ручной механизм можно сделать самостоятельно;
• стандартная шиномонтажная конструкция является двухскоростной и имеет ручной насос. Поршень является мобильным;
• напольная модель оборудована клапаном от перегрузок и ручным приводом насоса.

Самодельная установка для гаража

Для самостоятельного изготовления понадобится крепеж, инструмент для резки и аппарат для сварки. Достоинством гаражной сборки станет возможность контролировать каждый этап монтажных работ.

Важно определиться с типом конструкции. Горизонтальные устройства используют для гибки, правки и рубки отдельных элементов. А вертикальное оборудование требуется для распрессовки и запрессовки деталей. Гидравлическая установка применяется для утилизации отходов. При этом выполняется прессование макулатуры, пластиковых отходов и гофрокартона.

Также устройства могут быть настольными или напольными. При этом настольный механизм можно установить на верстаке. Прессы отличаются грузоподъемностью.

Напольные конструкции обладают широким диапазоном регулировки рабочего стола. Такой вариант может иметь грузоподъемность до 20 тонн. С их помощью производится разборка и сборка узлов.

Существуют и специальные правила безопасности для работы на таком оборудовании:

• для работы следует работать в одежде без деталей, которые могут попасть под пресс. Важно защитить волосы от такого попадания;
• для глаз применяются специальные очки;
• в рабочей зоне не должно быть детей и посторонних;
• детали кладутся по центру пресса;
• для домкратов используются только масла высокого качества.

Важным приводом является гидронасос с ручным управлением. Он способен выполнять возвратно – поступательные движения в рабочей части. Гидроцилиндры могут быть плунжерными и поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простой агрегат для гаража понадобится бутылочный домкрат. Для мастерской небольших размеров можно выбрать механизм, который способен создавать усилие до 10 тонн. Это позволит уменьшить размеры устройства. Также потребуется сварочный агрегат, ножовка, болгарка и диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать прочное основание для него. Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра. В некоторых конструкциях цилиндр и насос могут быть замещены домкратом.

Компактный механизм

Ручной пресс имеет такие преимущества:

• простота устройства;
• отсутствие предохранительных механизмов;
• расположение рабочего стола не влияет на рабочее усилие конструкции;
• существует возможность регулировки длины и высоты рабочего хода.

К минусам стоит отнести незначительную скорость рабочей поверхности.

Как сделать устройство для гаража можно посмотреть в ролике:

Watch this video on YouTube

Варианты чертежей гидравлического пресса своими руками

Важной деталью любого пресса является станина. Для изготовления пресса гидравлического ручного своими руками, чертежи необходимо выбирать очень ответственно. Станина состоит из рамы, внутри которой располагается домкрат с инструментом.

Чертеж установки на ножном управлении

Рама гидравлического пресса должна обладать повышенной прочностью, так как она будет испытывать нагрузки сразу в двух направлениях.

Нижняя часть станины разрабатывается с учетом обеспечения стойкости всей конструкции. Для расчета внутреннего проема рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.

Вариант вертикального устройства

Чтобы увеличить высоту обрабатываемой детали необходимо обеспечить регулировку свободного штока домкрата. Вот что для этого можно делать:

• в верхней части контура рамы устанавливается еще одна плита, которая может передвигаться по направляющим;
• делается съемный упор для передвижной платформы;
• из сплошного куска металла можно сделать несколько прокладок вставок.

Если используется правильный чертеж, пресс гидравлический получится качественным и прочным.

Пресс гидравлический своими руками: как сделать

Разобраться, как сделать пресс своими руками не составит труда. Для этого понадобится сварочный агрегат, угловая шлифовальная машинка, ножовка и стальной профиль. Для изготовления гидравлического устройства потребуется домкрат. Форма такого механизма должна быть бутылочной.

Вариант самодельной установки

При изготовлении самодельного гидравлического пресса понадобится домкрат весом от 2 до 100 тонн. В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант является более компактным.

Чтобы сделать гидропресс своими руками понадобится болгарка, сварочный аппарат и дрель по металлу, а также сверла разного диаметра. В качестве исходного материала применяются всевозможные швеллеры, уголки и трубы из металла. Любой гидропресс состоит их подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а к неподвижным стойки, упоры и основание.

Устройство для мастерской

Основание гидравлического пресса для гаража можно сделать из любых подручных материалов. Чтобы конструкция была устойчивой необходимо центр тяжести расположить как можно ниже. Для напольного устройства основание делается из толстостенных уголков и швеллеров.

При изготовлении настольного оборудования можно применить трубу с толстыми стенками и квадратным сечением. Применять железо можно, если толщина металла примерно 10 мм. Для основания понадобится качественный упор и стойки. Такие элементы делаются из подручных материалов.

Статья по теме:

Чтобы изготовить трубогиб для профильной трубы своими руками – изучите подробные инструкции, видео, фото, чертежи из данного обзора. С помощью этих материалов реализовать соответствующий проект не сложно.

Пресс из домкрата своими руками: этапы монтажных работ

Рассмотрим, как сделать устройство гидравлического пресса своими руками из домкрата. Чертежи и инструкция помогут все сделать правильно. Эта разновидность, пожалуй, легче всех в изготовлении для обычного человека. При разработке чертежей самодельного пресса из домкрата своими руками необходимо учитывать, по какой схеме он будет работать. Используются разные варианты. Например, домкрат может размещаться в нижней части устройства, в станине. При этом давление производится наверх. Если домкрат устанавливается в верхней части, то давление производится вниз.

В таблице представлены основные этапы работы.

Изображение	Этапы работы
	Сначала делается платформа для установки домкрата. При этом прочность основания должна быть капитальной. Для основы применяется несколько ребер жесткости. При этом нужно взять квадратный или прямоугольный профиль из стали. Затем нарезается четыре детали. Их укладывают боковыми поверхностями друг к другу, а после этого стыковочные швы привариваются. Такой метод повысит жесткость основания. Чтобы обеспечить устойчивость домкрата необходимо приварить лист из стали подходящего размера.

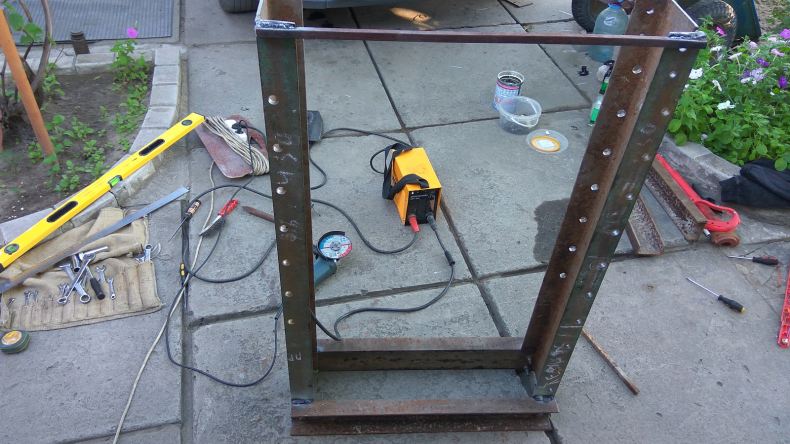

	Затем нужно выполнить упор и стойки. Для этого выпиливаются две детали с толстыми стенками. Упор делается из такого же материала. Его длина должна равняться ширине опорного механизма. Упор и стойки нужно закрепить при помощи сварного шва.
	После этого выполняется съемный упор. Данный элемент передвигается по направляющим и передает давление от рабочего штока. Для создания такого элемента необходимо сделать два отрезка полос из стали. Их нужно соединить в нескольких местах. Для замены детали следует просверлить два сквозных отверстия. Длина должна быть на 10 см больше габаритов блока.
	Настройка является необходимым этапом монтажных работ. Чтобы уменьшить ход поршня необходимо сократить расстояние между упором и балкой устройства. При этом используется еще один переходной квадратный профиль. Для соединения применяются сварные швы.Также применяются дополнительные вставки.

Сделать пресс из гидравлического домкрата своими руками можно для выполнения штампованных элементов. Подобное оборудование гидравлического пресса из домкрата необходимо для обработки деталей из стали. Вместо домкрата, можно применить нагнетающий насос или гидроцилиндр. Это позволяет обеспечить максимальный комфорт при выполнении работ.

Корпус конструкции часто делается из уголков и швеллеров. Толщина материала может быть не менее двух мм. КПД такого агрегата составляет 80 %, что позволяет обеспечить необходимую грузоподъемность.

При соблюдении инструкции и при использовании качественных материалов можно сделать прочную конструкцию своими руками. Кстати, для автомастерской не всегда лучшим решением является гидравлический пресс. Если его не правильно настроить он может легко раздавить подшипник. В таком случае старый добрый механический агрегат принесет куда больше пользы.

Особенности монтажа простого механизма можно увидеть в ролике:

Watch this video on YouTube

Как сделать полезный агрегат своими руками можно видеть на видео:

Watch this video on YouTube

Гидравлический пресс своими руками для гаража: чертежи

Для того чтобы как следует нажать, придавить или загнуть что-то, несложно собрать гидравлический пресс своими руками. У добросовестного хозяина, следящего за домом самостоятельно, потребность в применении силы возникает нередко, а уж если вы являетесь автовладельцем и собственноручно занимаетесь ремонтом машины, сделать такой пресс для гаража просто необходимо.

Самодельный гидропресс может стать помощником в заработке и организации своего дела. Пресс гидравлический способен штамповать, выдавливать и делать плотные пакеты из материалов и веществ, при помощи которых вы решили устроить поточное производство у себя дома.

Содержание

• 1 Принцип действия
• 2 Устройство агрегата
• 3 Направление давления
• 4 Универсальный пресс

Принцип действия

Он предназначается для сдавливания какого-либо предмета, детали или вещества с большой силой для придания необходимой формы, плотности или вставки детали в механизм. Пресс гидравлический устроен так, что при помощи ручной силы можно получить усилие, превосходящее прикладываемое во много раз и измеряемое тоннами.

Основано это на канонах физики, а именно на законе Паскаля. Жидкость под давлением перетекает из одного (малого) цилиндра в другой (большой), двигая поршень, находящийся в нем, который и оказывает давление на предмет. В качестве жидкостей используют различные масляные смеси, предназначенные именно для таких устройств. К поршню крепится стержень, оснащенный сверху металлической площадкой для передачи образующегося усилия непосредственно детали или материалу, которому оно предназначается.

В качестве материалов могут выступать предметы и различные вещества, которым необходимо придать более компактную заданную форму. При помощи такого оборудования впрессовываются шарики в подшипники, составляющие элементы различных деталей, которые не поддаются сварке. Изгибаются под необходимым углом металлические трубы и профили, клеятся книги.

Устройство агрегата

Основным рабочим элементом данного механизма является обычный гидравлический домкрат или насос, которые работают при помощи приложения простой физической силы. Схемы конструкций с использованием гидронасоса более сложны в сборке и используются, если организовывается производство.

Мощность создаваемого давления выбирается в зависимости от задач, которые будут решаться. В зависимости от получения необходимого усилия выбирается марка и модель домкрата. Составляются схемы и чертежи устройства пресса.

Вторым немаловажным элементом является станина, к которой прикрепляется рабочий агрегат. Она сваривается из металлических швеллеров требуемой высоты для выполнения предполагаемых задач. Станина должна прочно стоять на земле или другой поверхности.

Если решено сделать пресс для гаража, то он может быть совсем небольших размеров и располагаться на верстаке или рабочем столе, правда, и выдаваемое им давление не будет сильно большим, но в любом случае усилия в 5-10 т вполне хватит для решения домашних проблем.

Основа пресса имеет 2 рабочих плоскости:

1. Первая, на которой располагаются детали или материалы. Данная поверхность может регулироваться по высоте в зависимости от необходимости.
2. Вторая крепится к штоку домкрата и передает создаваемое им усилие на предмет. На этой поверхности обычно устанавливаются разнообразные формы, приспособления, пластины для улучшения передачи воздействия.

Направление давления

Усилие в таком станке передается строго по вертикали, поэтому домкрат может быть расположен сверху или снизу. Крепление его внизу является оптимальным вариантом, так как в этом случае имеется надежная опора для его работы.

Домкрат прочно и стационарно прикрепляется к станине болтами или сваркой. Основа и пластина, передающая усилие, соединяются тугими пружинами. Они возвращают в исходное состояние поршень после завершения работы.

Схема самодельного пресса

В случае установки в качестве рабочего элемента гидравлического насоса на агрегат монтируется еще и манометр, чтобы контролировать создаваемое давление.

Универсальный пресс

Когда принято решение сделать пресс для гаража, необязательно создавать стационарную конструкцию, которая будет постоянно находиться на одном месте. Достаточно ограничиться разработкой схемы, сделать чертежи и сварить по ним такую П-образную станину, на которую при необходимости может устанавливаться гидравлический домкрат.

В этом случае металлическое основание для самодельного пресса можно убрать так, чтобы оно не мешало. Домкрат выполняет свои обычные функции по поднятию тяжестей. В случае необходимости он крепится на горизонтальную площадку станины заранее приспособленными для этого пружинами и начинает выполнять функцию привода пресса.

Для создания такого гидропресса фиксирующие пружины могут быть одним концом приварены к основанию станины, а другим закреплены на железном ободе, который при установке домкрата надевается на него и прочно фиксирует.

На сегодняшний день существует масса способов, как сделать гидравлический пресс. Многие умельцы придумывают довольно оригинальные конструкции, в которых все элементы соединяются болтами, а в случае необходимости такой пресс разбирается полностью. Он может занимать минимум места, тогда как в собранном виде представляет довольно громоздкую конструкцию.

чертеж самодельного ручного пресса и размеры. Как сделать его для опилок самостоятельно в домашних условиях?

1. Разработка чертежа
2. Инструменты и материалы
3. Производство
4. Как вы можете это использовать?

Гидравлический пресс — полезный в быту механизм, наряду со штангой, трубогибочным станком, тисками и домкратом … В простейшем случае прессует органические отходы в брикеты, которые можно использовать для топки печи, например, в загородном доме.

Разработка чертежа

Основным элементом пресса является станина, чертеж для которой выполняется в строгом соответствии с планируемой нагрузкой на данное устройство. … Станина выполнена в виде прямоугольной конструкции, в которую помещается домкрат с прижимным элементом, обжимающим заготовки или уже точеные детали для придания им заданных параметров. Исполнение станины (каркаса) различается исходя из задач, стоящих перед рабочим, деятельность которого ограничивается использованием пресса и других механизмов, входящих в состав производственной линии, на которой он работает.

Основное требование к станине – высокая устойчивость к деформации. Он подвергается повышенным нагрузкам, не теряя своей формы.

Расширение направлено в разные стороны — домкрат, который работает как основной рабочий механизм, упирается вверх и вниз. Разрушающее действие, которое он имеет, должно быть в два-три раза меньше, чем коэффициент запаса прочности этой конструкции. Необходим запас прочности – без него вся установка быстро выйдет из строя.

Нижняя часть каркаса изготовлена ​​в соответствии с повышенной устойчивостью всей кровати. Ширина пролета изнутри выполнена с учетом размеров деталей и заготовок, проходящих этапы обработки на данном станке. Не последнее место занимают габаритные размеры компонентов всего агрегата.

При расчете высоты внутреннего пролета станины сложите высоту домкрата и относительный подъем его штифта, толщину прессуемой заготовки и основной площадки. Производство пресса можно представить в несколько этапов.

1. Домкрат расположен на нижнем основании, деталь намного выше.
2. Давление от штока домкрата на заготовку оказывает динамическая часть, которая активно сжимает.

Рабочая (подвижная) часть пресса перемещается по стальным направляющим, что предотвращает его горизонтальный уход в сторону. Для возврата рабочей части в ненагруженное состояние используются пружины, нижние концы которых зацеплены за основание, а верхние — за подвижную плоскость. При изготовлении собственного домкрата необходимо точно рассчитать жесткость пружин: слишком малое ее значение не вернет площадку обратно в требуемое время, из-за чего технологический (производственный) процесс будет простаивать лишние секунды и минут. Чрезмерно жесткая пружина потребует больших энергетических затрат для приведения пресса в состояние максимального сжатия детали или заготовки. Пружины должны реагировать быстро и точно без задержек.

Второй способ, по которому собирается пресс, сделанный мастером своими руками, состоит из нескольких важных этапов.

1. Заготовка укладывается на основание снизу.
2. Домкрат размещен на динамической платформе. К нему крепятся пружины, соединяющие его с верхом кровати.

Оба способа предполагают входной отсек, за который как бы держится домкратная тяга, не двигаясь за счет направляющих. Разрезанная по внутреннему диаметру труба почти совпадает с диаметром штока домкрата — обеспечивается его вход в эту трубу со значительным усилием, не позволяющим ему выскальзывать из нее.

Регулировка высоты рабочей зоны невозможна — из-за этого схема агрегата хоть и упрощается в сборке, но значительно сужается сфера его применения.

Самодельный пресс приобретет дополнительную функциональность и удобство, когда мастер реализует в его конструкции регулировку свободного хода штифта. Это позволит обрабатывать более высокие и толстые детали. Последовательность действий сводится к следующим этапам.

1. Внизу кровати по периметру ее каркаса размещена дополнительная плоскость, перемещающаяся по направляющим по винтовой передаче с рулевым элементом. Это позволит значительно выставить свободное пространство для запрессовки заготовок.
2. Когда первый вариант не подходит, можно сделать съемный упор в блоке, который, по сути, является съемной динамической площадкой … Зафиксировать такой упор можно с помощью болтовых креплений. В раме прорезаются сквозные отверстия для них — ширину отступа между двумя соседними болтами менять нельзя. Расстояние между отверстиями не более длины свободного хода штифта домкрата.
3. Возможен вариант, когда из профтрубы или прутка стали вырезают сменные проставки разной толщины.

Некоторые или все эти методы иногда используются в сочетании друг с другом. При самостоятельной разработке чертежа подробно учитывайте размеры всех комплектующих, включая профессиональный прокат, используемый в качестве расходного материала для каркаса.

Гидравлическая машина имеет преимущество перед чисто механической — ни редуктор, ни шестерни сохраняют силу удара с наименьшими потерями, которые возникают только при использовании гидравлики. Это доказано автомобильной промышленностью: торможение с помощью гидравлики намного эффективнее, гидравлическая система менее подвержена износу, чем чисто механическая система, сохраняя при этом высокий КПД.

Инструменты и материалы

При самостоятельном изготовлении пресса используются следующие расходные материалы, а также инструменты:

• сварочный инвертор и электроды;

• Болгарка и комплект отрезных дисков;

• пара пружин;

• канал — «восьмерка»;

• профтрубы не менее 4*4 см;

• уголок не менее 50*50*5 мм;

• листовая сталь (шт. ) толщиной 8 мм;

• полоса стальная 10 мм;

• Отрезок трубы диаметром, подходящим для штанги домкрата.

Из инструментов также потребуются дрель и сверла по металлу (сверла из быстрорежущей стали или с алмазным покрытием).

Производство

Перед началом производства проверьте домкрат на возможные неисправности. Так что подкачка воздуха в масло должна быть полностью исключена. Не должно быть заклинивания при работе штока, невозможности регулировки клапана, протечек масла и т. д. Убедитесь, что устройство находится в вертикальном положении и устойчиво – оно не должно падать боком на ровной поверхности.

Подготовив чертеж, сверив указанные на нем значения, разметить и разрезать сталь на заготовки. Основание пресс-машины изготавливается следующим образом.

1. Квадратную профтрубу сварить в прямоугольник. Можно использовать как сварку под углом 45 градусов (косые срезы), так и строго прямоугольную (горизонтальные или вертикальные трубы остаются открытыми на концах).
2. Приварите к полученному прямоугольнику стальную пластину.
3. Сварите боковины и верх кровати вместе, контролируя ровность и прямоугольность стыков … Малейшее отклонение от прямого угла хотя бы в одной или нескольких вершинах приведет к заметному ослаблению запаса прочности пресса.
4. Приварите полученную конструкцию к основе.

Рама в сборе. Подвижный элемент, для которого используется швеллер или профтруба, изготавливается следующим образом.

1. В центре платформы приварите кусок трубы, содержащий стержень домкрата.
2. Изготовить направляющие из стальных полос. Их длина равна ширине кровати.
3. Переместите подвижную платформу внутрь рамы.
4. Прикрепите планки к бокам подвижной платформы с помощью болтов.
5. Сделать съемный упор. Для него прорежьте отверстия в направляющих напротив стоек рамы. Конструкция будет зафиксирована на нужной вам высоте.
6. Установите пружины и домкрат.

Последний не приварен к машине. Его можно снимать для выполнения совершенно разных задач, например, ремонта авто.

Не используйте в качестве исходного материала алюминий и другие цветные металлы — они недостаточно твердые и прочные.

Попытка использовать титановый сплав сделает используемый продукт слишком дорогим. Титан на порядок дороже стали, хотя отчасти сочетает в себе легкость алюминия и прочность некоторых марок стали. В основном титан — это скорее маркетинговый ход: качественная инструментальная сталь значительно превосходит его по эксплуатационным параметрам.

Как им пользоваться?

Самая простая область применения самодельного пресса, сделанного в домашних условиях – изготовление топливных брикетов для горючих материалов. … Не требует слишком сильного сжатия — материалы, от опилок до торфа, сена, бумаги (макулатуры), пористого картона настолько размягчаются, что размягчить их не составляет труда. Брикетированное «топливо», как и дрова, избавляет от необходимости все собирать веником и лопатой и класть в печь: вы просто кладете весь этот материал, как обычные дрова.

Брикетирование горючей синтетики, от пластиковых банок и другой утвари до, например, остатков рубероида, древесных отходов, оставшихся после строительных работ, потребует несколько больших усилий. Пресс легко справится с таким материалом и будет надежно служить вам всю жизнь.

Негорючая набивная масса позволяет теплоизолировать печи, обогреватели, холодильники от избыточного теплообмена — с целью повышения эффективности всех этих агрегатов. Для этого его предварительно прессуют, затем пропитывают высокотемпературными негорючими составами. Пресс тоже с легкостью справится с этой задачей.

Выполнив более простые тесты, вы можете перейти к более сложному заданию. Домкраты развивают усилие около 10-20 тонн. Если вы приобрели профессиональный домкрат для самосвала, вы можете попробовать спрессовать глину в «блин» или «кирпич» с помощью пресса. Дело в том, что глину можно соединить в один блок без единой капли воды, но для этого потребуется давление в 200 атмосфер. Несложно подсчитать, что брикет площадью 10*10 см при использовании двадцатитонного домкрата будет испытывать как раз давление в 200 кг/см2.

По законам физики, если уменьшить его площадь вдвое, то на каждый квадратный сантиметр получится давление 400 атмосфер. Такой пресс способен выдерживать такие нагрузки: единственное требование — разрешающая способность домкрата — рассчитанный на те же 20 тонн, он не выдержит 25…30 тонн удара.

Что касается стальных частей устройства, то все они берутся с запасом – толщина стенок профтрубы не менее 4 мм, полоса стальная от 8 мм.

Наиболее ответственным этапом является штамповка цветного металла и некоторых сталей, в том числе нержавеющей стали. … А вот цветмет и стали с опрессовкой начинают испытывать. Если машина успешно справилась с задачей, приступайте к штамповке.

Если для пресса использовалась нержавеющая сталь, то ее можно использовать, например, для отжима семян подсолнечника или семян других видов, например, льна, из которых можно получить пищевое масло нужного сорта. Использование ржавой стали, например, для извлечения сока из свежих фруктов может быть опасным — железо вступает в реакцию с кислотами.

Далее смотрите мастер-класс по изготовлению самодельного гидравлического пресса.

Комментарий успешно отправлен.

Рекомендуется прочитать

Homemed Mini Hydraulic Press Machine

Домашняя мини -гидравлическая пресса.0004

ВВЕДЕНИЕ :

Гидравлический пресс — это машина, использующая гидравлический цилиндр для создания сжимающей силы. Он использует гидравлический эквивалент механического рычага. Гидравлический пресс представляет собой машину с пластиной, в которую помещается металлический материал, чтобы его можно было раздавить, выпрямить или отлить в форму. В отличие от своих механических аналогов, гидравлические прессы могут в полной мере сжимать любой материал. Кроме того, гидравлические прессы занимают вдвое меньше места, чем механические, потому что они способны сжимать большое давление в цилиндре меньшего диаметра.

Advertisement

Гидравлические прессы обычно используются для ковки, обжатия, формовки, пробивки отверстий, глубокой вытяжки и обработки металлов давлением. С ростом и важностью облегчения веса в аэрокосмической и автомобильной промышленности все больше приложений присутствует в термопластах, композитах, литье смолы RTM, переносе стекломата GMT и литье углеродного волокна. Все эти приложения требуют точного контроля и повторяемости.

Гидравлический пресс промышленного размера чрезвычайно тяжел и дорог, но его уменьшенную версию можно изготовить с помощью стандартного 5-тонного бутылочного домкрата — того же типа, который используется для замены автомобильных шин. При дроблении чего-либо, особенно если это твердый материал, всегда следует использовать взрывозащитный экран и защитные очки.

Используемые детали:

• Г-образный профиль, тяжелый (2”*2”)
• Квадратная труба, тяжелый (1½”*1½”)
• 2 шт. тяжелый штифт
• 12 болтов M10 (длина 2½ дюйма) с гайками
• 2 болта M10 (длина 3 дюйма) с гайками
• 2 болта M10 с внутренним шестигранником (длина 1 дюйм)
• 4 болта M8 с внутренним шестигранником болты (длина ½»)
• 2 Болты с шестигранной головкой 3/8 (длина ½»)
• 4 Болты с шестигранной головкой ¼ (длина ½»)
• Болт 3/8 (длина 1¼ дюйма)
• 2 болта J 5/16 (длина 2½ дюйма) с гайками

Изготовление:

Шаг 1: Резка деталей

Первым шагом к изготовлению гидравлического пресса является резка необходимых металлических деталей. Итак, я вырезал все до нужной длины и размеров, таких как угол L-образного сечения, квадратная труба и т. д. Затем следующим шагом сверлятся отверстия для правильной сборки всех режущих металлических частей, чтобы сделать раму гидравлического пресса.

При резке и сверлении деталей необходимо обеспечить защитное ограждение. Пара рабочих перчаток является хорошей страховкой от проволочной щетки, если она соскользнет, ​​а также уменьшит передачу вибрации на ваши руки.

Имея это в виду, необходимо защищать глаза и слух. Угловая шлифовальная машина с отрезанным лезвием издает грохот, который вскоре вызывает звон в ушах без надлежащей защиты, а также распыляет поток искр, которые могут отскакивать от близлежащих предметов, остерегайтесь горячих искр, отскакивающих от стены сверху. ваших защитных очков, это не забавный опыт.

Шаг 2: Сборка всех металлических деталей

Второй шаг – сборка всех режущих металлических частей. Я собрал все металлические части без какой-либо сварки. Я использовал только болты и гайки для правильной сборки металлических деталей, чтобы сделать раму гидравлического пресса.

Объявление

Правильная сборка корпуса гидравлического пресса показана на рисунке.

Шаг 3:- 5-тонный бутылочный домкрат и пружины

Для изготовления этого гидравлического пресса я использовал 5-тонный бутылочный домкрат.
