Как сделать мини сварочный аппарат своими руками: Сварочный аппарат своими руками — 3 конструкции

Сварочный аппарат своими руками — 110 фото создания всех необходимых блоков

Основная часть специалистов считает, что создание аппарата для сварки не потребует особых навыков. Но прежде чем приступить к его изготовлению, нужно чётко понять в каких целях его можно использовать.

Очень важно, чтобы схема сварочного аппарата была как можно проще, изредка, даже применяют трансформаторы, изъятые из микроволновой печи. Изделие обязано функционировать от бытовой электрической сети с напряжением в 220В.

При этом выделяют целый каталог самодельных аппаратов, функционирующих от электрической сети в 380В.

Краткое содержимое статьи:

Комплектация

Сборка аппарата, в большинстве ситуаций, совершается для осуществления мелких сварочных работ, требуемых в бытовых условиях.

В комплектацию представленного аппарата включены следующие компоненты:

Блок питания

Главным компонентом в нём считается преобразователь (трансформатор), его можно создать из бывшего автотрансформатора или же из преобразователя, изъятого из микроволновой печи. Если используется последний вариант, то вынимая трансформатор из микроволновой печи нужно быть предельно осторожными, чтобы не навредить основной обмотке.

Дополнительная обмотка подвергается удалению и переделке. Расчёт числа витков и объема проводов из меди рассчитывается с учётом заранее подобранной мощности изготавливаемого аппарата.

Блок выпрямителя

Главными компонентами представленного оборудования являются диоды. Подборка мощности диодов выполняется таким образом, чтобы они были в состоянии выдержать предварительно установленные нагрузки. Для охлаждения диодов применяются специальные радиаторы, изготовленные из сплава алюминия.

При разметке установочной платы обязательно нужно оставить место для дроссели, которая создана сглаживать импульсы. Сборка выпрямителя выполняется на отдельной плате с применением гетинакса или текстолина.

Блок инвертора

Инвертор трансформирует поступающий из выпрямителя постоянный ток в переменный, который характеризуется высокой частотой колебания. Трансформация осуществляется с применением электронных схем на мощных транзисторах или тиристорах.

Изготовить сварочный инвертор своими руками – не трудно, главное, подобрать все представленные компоненты, присутствующие в комплектации. К тому же можно значительно сэкономить на дополнительной обмотке преобразователя, используя не медные провода, а медную жесть.

Технология сборки сварочного аппарата

Если вас интересует, как сделать сварочный аппарат собственноручно, то нужно следовать такому плану:

Выпрямитель располагается на одном пульте управления с преобразователем и дросселю. Регулятор силы тока располагается на панели управления.

С имеющихся катушек преобразователя (не задевая сердечник) удаляются дополнительные обмотки. К основной обмотке прикасаться не нужно, а вот среднюю можно перемотать проводом, выполняя отводы через последующие тридцать витков.

Применяя многожильный кабель силового типа с тремя фазами на две, расположенные по краям катушки до полноценного их наполнения требуется намотать дополнительную обмотку.

Клеммы для выведения дополнительного типа обмотки преобразователя изготавливаются из трубок, из меди, диаметр которых равен 10-12 миллиметров, в длину они достигают 30-40 миллиметров. Одна сторона клеммы расклепывается и в образовавшейся пластине просверливается выемка размером около десяти миллиметров, с обратной стороны, вставляется предварительно зачищенный провод.

С панели, размещённой сверху преобразователя, удаляются винты, оснащённые гайками, и заменяются усовершенствованными винтами, типа М10 – к ним подсоединяются клеммы.

Для выведения основной обмотки создается отдельная плата и прикрепляется к преобразователю. Предварительно в плате нужно создать 10-11 отверстий, в диаметре достигающих 6 миллиметров, и соединить с ними винты М6, содержащие две гайки и шайбы. Далее, осуществляется параллельное соединение двух боковых обмоток, а затем добавление к ним средней обмотки.

Главной характеристикой самодельного сварочного аппарата является то, что к электрической сети он может быть подключен только через рубильник, используя провода сечения около 1,5 мм2.

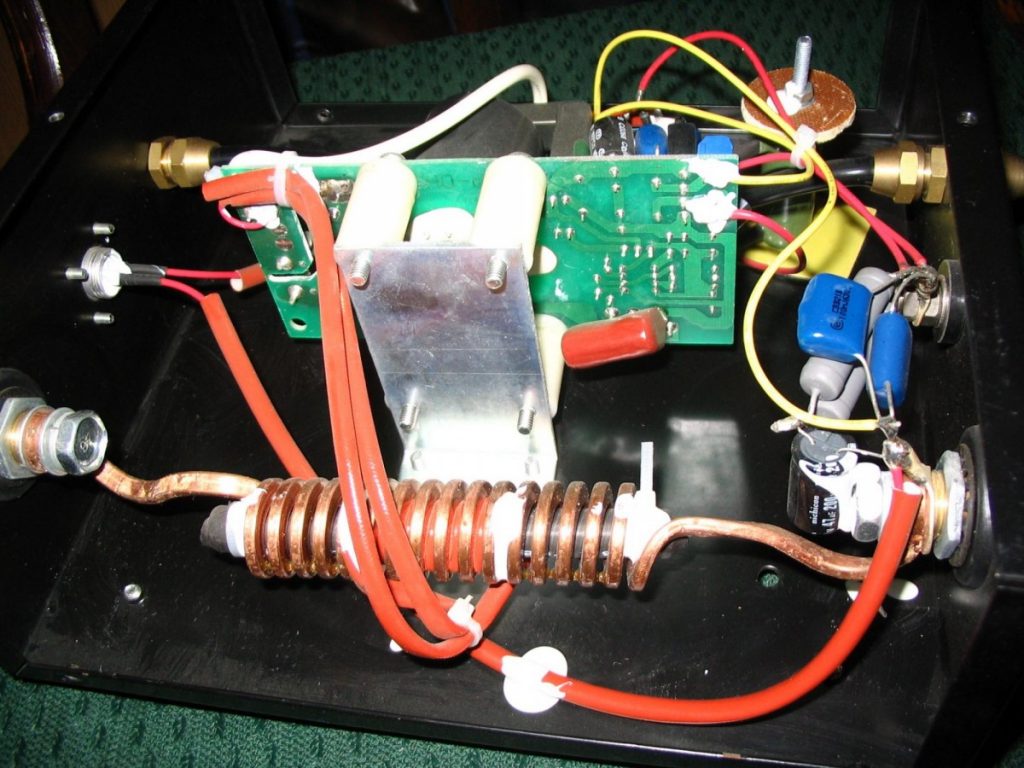

С фото сварочного аппарата, изготовленного своими руками можно ознакомиться в нашей галерее.

Если при изготовлении представленного аппарата своими руками возникают трудности, то всегда можно приобрести сварочный аппарат в магазине.

Фото сварочного аппарата своими руками

Также рекомендуем посетить:

• Костюм сварщика
• Типы сварочных аппаратов
• Как залудить паяльник
• Сварочный стол
• Сварочный полуавтомат
• Сварочные провода
• Сварочные электроды
• Плазмотрон
• Как паять
• Сварочный аппарат для дома
• Споттер
• Как запаять радиатор
• Сварочная проволока
• Сварочный трансформатор
• Сварочная горелка
• Сварка полипропиленовых труб
• Газовая сварка
• Сварочный аппарат
• Плазменный сварочный аппарат
• Сварочные работы
• Точечная сварка
• Дуговая сварка
• Как варить алюминий
• Сварочная маска
• Электрододержатель
• Какой сварочный аппарат выбрать
• Холодная сварка
• Сварочный инвертор
• Как сварить металл
• Сварочное оборудование

Делаем вместе сварочный аппарат своими руками

Принцип работы сварочного аппарата заключается в создании неразъёмного соединения двух и более деталей. Такое соединения образуется благодаря межатомному слитию материала свариваемых частей. Сварочный аппарат воздействует на металл электрическим током, который разогревает его до необходимой температуры. Сварка может быть вызвана местным воздействием, или точечным, общим нагревом деталей, пластической деформацией либо комбинированием представленных эффектов.

Самодельный сварочник

Сварочный аппарат одновременно технически сложное и очень просто устройство. Для его создания необязательно иметь инженерного, и вообще, какого-либо технического образования. Нужно только желание и немного теории, ну и конечно, готовность потрудится и потратить немного денег.

Затраты при создании самодельной сварки будут значительно меньше чем купить готовую в магазине, но и конечно, качество и эстетический вид в большинстве случаев у магазинных товаров будет несколько выше.

В сегодняшней статье мы расскажем вам о том как сделать мини сварочный аппарат своими руками, напишем список необходимых материалов и инструментов, которые вам необходимо будет собрать. Распишем этапы сборки и дадим некоторые советы, которые помогут вам в этой деле. Прочитав статью, вы сможете сделать простую самодельную сварку в домашних условиях, сэкономив неплохие деньги.

Необходимый материал и инструменты

Первое что необходимо сделать, чтобы процесс сборки шёл максимально эффективно и быстро, собрать все составляющие механизма и инструменты, которые потребуются для сборки. Чтобы облегчить вам задачу, и не дать вам насобирать или купить лишних деталей, мы составили список необходимых компонентов. Итак, приступаем к сбору нужных нам деталей и инструментов:

• Для сборки трансформатора, нам будут необходимы листы сердечника, О- , Ш- или П- образной формы. Если такие отсутствуют в наличии, их можно купить в любом магазине электротоваров.
• Провод из меди или алюминия. Мы советуем использовать именно медный, так как он способен проводить более высокое напряжение и выдерживать температуры выше, чем алюминиевый.
• Статор от двигателя, асинхронный.
• Изоляция для обмоток например лако- или стеклоткань.
• Электроды для сварочных работ.
• Детали для радиотехники.
• Самый простенький паяльник.
• Мелкие инструменты: зубило, напильники, пинцет с лупой.
• Припой для паяльника.

Подготовив все необходимые детали, можно начинать собирать сварочный аппарат своими руками.

Разберём необходимую нам схему

Самая простая мини схема сварочного аппарата заключается в том, что входящий ток попадает на сварочный трансформатор. Далее, с помощью стабилизирующих и выпрямляющих составляющих элементов конструкции сварочный ток стаёт контролируемым и пригодным для работы.

Схема блока трансформатора

Конечно, устройство может состоять только из трансформатора, но тогда дуга будет мене стабильная и работоспособная, хотя в умелых руках будет работать довольно хорошо и выполнять поставленные задачи.

Различные схемы сварочников

Источник питания дуги, имеет следующую последовательность прохождения тока:

1. Напряжение попадает на сварочный трансформатор.
2. Потом попадает на дроссель, катушку сопротивления.
3. В катушке тока поддаётся активному сопротивлению, после чего попадает на диодный мост.
4. Затем проходит через регулятор тока, с помощью которого устанавливается необходимая сила дуговой сварки.
5. Начинается сварочный процесс при соприкосновении электрода с деталью.

Этапы сборочного процесса мини  сварки

Собрав все необходимые элементы и ознакомившись с нашей схемой, можно приступать к поэтапной сборке устройства. Работать несложная, но очень кропотливая и однообразная. Приготовьтесь провести много часов за однообразным сидением и выполнением одних и тех же движений руками.

Самой большой популярности приобрели трансформаторы круглой формы, но их самостоятельная сборка несколько сложней, поэтому мы будем использовать в нашей схеме П- образный сердечник. Такая форма трансформатора лидирует среди самодельных образцов, благодаря своей простоте.

Приступим к описанию этапов сборки:

1. Первое что нам необходимо сделать, это основание для обмоток. Можно использовать пластиковые платины, деревянные, в общем, всё что является диэлектриком. Очень хорошо подойдут пластины из текстолита. Разобравшись с материалом, приступаем к созданию формы. Она будет состоять из двух крышек, верхней и нижней и центральных перегородок. В каждой крышке проделываются отверстия, диаметр подбирать исходя из размеров пластин, которые будут устанавливаться вовнутрь.
2. Необходимо сделать изоляцию каждой детали термостойкой изолентой, в 1-2 слоя. Затем собираем и начинаем укладывать обмотку. Используемый медный провод, лучше брать сразу в стеклянной изоляции, способной выдерживать повышенные температуры. Таким образом, вы обезопасите себя от перегрева устройства, но это обойдётся немного дороже, чем использование обычной обмотки. Каждый слой обмотки необходимо тщательно без пропусков заизолировать, а уже потом приступать к следующему шару. Исходя из того, какая мощность вам необходима, делаете отводы на нужных уровнях обмотки. Закончив последний шар, изолируем его в 2-3 слоя, для большей безопасности.
3. Следующим этапом будет сборка магнитопровода для сварочного трансформатора. Используем материал, специально предназначенный для такого вида устройств. Он имеет, необходимы индукционные свойства, которые подобраны специально для сварочных аппаратов. Собрав все платины в цельную конструкцию необходимо проверить каждую обмотку с помощью тестера, на наличие ошибок и прочего.
4. Собираем диодный мост и подсоединяем к нашему устройству. Диоды брать с серии В200 либо КВРС5010. Каждый такой диод может выдерживать 50А и эта цифра суммируется. Поэтому для самодельного аппарата мощностью 220А, необходимо установить 5 таких диодов.
5. Для диодов необходим радиатор, для отвода температуры. Соединять диоды вместе с дросселем.
6. Для улучшения системы охлаждения, в корпусе можно установить кулер, которые будет вытягивать горячий воздух из корпуса.

Инверторный аппарат делается по тому же типу, только вместо трансформатора, необходимо установить высокочастотный сварочный трансформатор. Подача тока будет происходить не напрямую в трансформатор, а через модуль преобразования, которые будет переделывать переменный ток в постоянный с увеличением его частоты.

Также следует добавить автоматические выключатели, которые защитят устройство от чрезмерных скачков напряжения. Такое устройство будет иметь значительно меньший размер и вес, благодаря облегчённой структуре используемого трансформатора.

Стоит ли устройство вашего времени и денег

С точки зрения работоспособности, то самодельная сварка будет ничуть не хуже чем магазинная. Единственное что у вас скорей всего не получится установить, так это дополнительные системы типаантизалипание или быстрый старт. Но при должном умении и их можно добавить. Во всём остальном они смогут выполнить абсолютно аналогичные функции.

Цена на самодельное устройство может быть абсолютно разной, всё зависит от того, покупаете ли вы все детали или собираете из того что есть в вашем гараже. В случае покупки всех составляющих, цена будет примерно раз в 8-10 меньше чем у магазинных моделей. При этом вам необходимо будет потратить 1-2 дня на сборку всей конструкции.

Подведём итог

Сделать самодельный сварочный аппарат в домашних условиях довольно легко, достаточно ознакомиться с теорией и иметь в запасе несколько свободных дней. Процесс довольно муторный и однообразный, большая часть работы, это цикличные движения руками. Но затраченное время стоит того, ведь вы экономите значительную сумму, при этом получаете устройство ничуть не хуже чем в магазине.

Как работает многопроцессная сварка | PrimeWeld

Раньше, если вам требовалась специальная сварка алюминиевого впускного коллектора, вам приходилось ждать до понедельника, чтобы отвезти его в центр города на это большое производственное предприятие. Конечно, эти места должны брать целое состояние только для того, чтобы снизить спрос. Теперь все изменилось. Внезапно у всех дома сварка электродом, TIG, MIG и плазменная резка. Домашние сварщики и небольшие и средние мастерские получили возможности, которые были невообразимы всего десять лет назад.

Что такое многопроцессная сварка?

Термин «многопроцессная сварка» просто означает возможность выполнения двух или более процессов на одном и том же аппарате. Большинство аппаратов предлагают сварку MIG и подачу проволоки в качестве основных вариантов. Многие также предлагают сварку TIG и MMA. Другие могут заменить плазменную резку методом TIG.

Многопроцессорные сварочные аппараты позволяют быстро выбирать различные методы. Вы можете быстро сварить поручни с помощью палки, чтобы получить правильные размеры и структуру. Затем вы можете менять электроды, настраивать несколько параметров и выполнять красивые финишные сварные швы с подачей проволоки или TIG для гладких профессиональных результатов.

Процессы малых сварочных аппаратов

Это четыре наиболее важных процесса среди малых сварочных аппаратов:

1. Ручная дуговая сварка металлическим электродом (ММА).
2. Сварка металлов в среде инертного газа (МИГ).
3. Сварка с подачей проволоки или флюсовой проволокой.
4. Сварка вольфрамовым электродом в среде инертного газа (TIG).

Почему многопроцессная сварка?

Вот лишь несколько причин, по которым целесообразно использование многофункциональных сварочных аппаратов:

1. Универсальность и экономия труда благодаря множеству процессов всегда под рукой.
2. Экономия места достигается за счет объединения нескольких машин в одну.
3. Значительная экономия средств по сравнению с приобретением нескольких машин.
4. Наслаждайтесь возможностью опробовать новые процессы, которые когда-то были слишком дорогими.

Многоцелевые сварочные инструменты лучше всего подходят для небольших производственных цехов, а также для кузовных работ или ремонта автомобилей. Это удваивается для операций, выполняемых одним человеком, где решающее значение имеет управление затратами. Один основной сварочный аппарат и одна вспомогательная часть обойдутся дешевле, чем один комплект специализированных машин. Возможность предложить несколько методов может помочь только в конечном итоге.

Что делает хороший сварочный аппарат?

Как и в случае с любыми другими сварочными инструментами и сварочными принадлежностями, качество является наиболее важным фактором. Какие виды сварных швов производит конкретная многофункциональная машина? Очевидно, что надежность и долговечность также находятся на первом месте. Предлагает ли производитель разумную гарантию, сварочные инструменты, сварочные принадлежности и имеет ли производитель хороший послужной список в сварочной отрасли?

Важно убедиться, что все машины, которые вы рассматриваете, имеют инверторное питание. Эти сварочные аппараты намного легче, потребляют меньше энергии и компактнее, чем агрегаты с трансформаторным питанием. Их гораздо легче транспортировать на место работы и возить с собой.

Многоцелевой станок должен быть в состоянии обрабатывать самые разные металлы и толщины, иначе он не будет очень полезен. Проверьте, какая мощность фактически подается, и есть ли сварочные аксессуары, такие как шлем, катушки с проволокой или альтернативные горелки, доступные с устройством.

Не отказывайтесь от традиционной мощности дуговой сварки ради бесполезных функций. Может ли машина использовать разные газы и есть ли у нее предварительно запрограммированные настройки для сохранения или исключения? Каков рабочий цикл машины? Вам нужно работать достаточно долго, чтобы быть продуктивным.

Любой, кто зарабатывает на жизнь руками, нуждается в хорошем сварочном аппарате. Скульпторы, автомастерские, изготовители, мобильные ремонтники и все, кто хочет попробовать новые методы или сварить необычные материалы, имеют причины рассмотреть возможность использования многофункционального сварочного аппарата. Расширьте свои возможности с помощью этой передовой технологии.

Как правильно выбрать сварочный аппарат для ваших нужд (MIG, Stick и TIG)

Если вы новичок в сварке, широкий ассортимент продукции на рынке поначалу может показаться ошеломляющим.

Как и Ford, Toyota и Mercedes Benz в автомобильной промышленности, существует несколько крупных производителей сварочных аппаратов. Крупнейшие компании — это Lincoln, Miller, Hobart (сейчас принадлежит Миллеру) и ESAB.

Как и автопроизводители, выпускающие седаны, пикапы, спортивные купе и внедорожники, существует несколько «моделей» сварочных аппаратов, каждая из которых служит разным целям и предназначена для определенных пользователей.

Выбрать то, что вам нужно, не составит труда. Приведенная ниже информация может помочь вам в этом процессе.

Типы сварочных аппаратов

Наиболее часто используемые сварочные аппараты:

• металл в среде инертного газа (MIG)
• вольфрам в среде инертного газа (TIG)
• дуговая сварка в среде защитного металла («SMAW» или Stick)
• окси-ацетилен сварочные аппараты («газовые» или «кислородные»)

Существуют также универсальные, более дорогие многофункциональные аппараты, которые могут выполнять сварку более чем одним сварочным процессом. Также существуют моторные (топливные) сварочные аппараты для работы от электросети. (Эти более сложные сварочные аппараты будут рассмотрены в других статьях.)

В этом введении мы сосредоточимся на основных сварочных аппаратах MIG, TIG и аппаратах для сварки электродом. Если вы не знакомы с различными процессами сварки, ознакомьтесь с основным руководством по процессам сварки, прежде чем продолжить.

Понимание основных процессов важно для новичка или начинающего сварщика. Ваши перспективы трудоустройства резко увеличатся, если вы поймете особенности и преимущества, связанные с различными типами сварщиков.

Например, знание того, какая модель лучше всего подходит для конкретной задачи и какая присадочная проволока, проволока или стержневой электрод лучше всего соответствуют требованиям кодекса, дает вам право на работу в качестве супервайзера, ассистента проекта, специалиста по сварке или закупщика в вашей компании.

Эта статья начинается с основ выбора машины. После этого я покажу вам, как читать «спецификации», включенные в литературу по продажам продуктов, и научу вас, как сравнивать ключевые характеристики.

Шаг 1: Определите тип металла, который вы будете сваривать

Углеродистая сталь

Большинство сварных швов выполняется на трубах из углеродистой стали или листовом металле. Углеродистая сталь (или обычная сталь) может выдерживать большое количество тепла. Таким образом, в отличие от других металлов, перечисленных ниже, этот металл очень прощает, когда начинающий сварщик прикладывает слишком много тепла.

В большинстве процессов сварки используется углеродистая сталь. Кроме того, вам не нужно много функций на машине, чтобы получить красивый сварной шов.

Нержавеющая сталь

Нержавеющая сталь («SS») более привередлива, когда дело доходит до нагревания. Этот сплав, состоящий из стали, хрома и никеля, используется производителями для изготовления сосудов для пищевых продуктов, напитков и многих других изделий, в основном из-за его антикоррозионных свойств.

Рабочие обычно сваривают нержавеющую сталь, используя машины MIG или TIG. Сварные швы из нержавеющей стали требуют меньшего тока, чем углеродистая сталь, из-за более низкой теплопроводности металла. Кроме того, повышенная сложность большинства сварных швов из нержавеющей стали требует наличия сварщика с приличным контролем, чтобы получить правильную дугу и/или сварочную ванну.

Вы также можете найти стержневые электроды из нержавеющей стали. Это позволяет использовать сварочный аппарат для выполнения работы. Но имейте в виду, что основной металл должен быть достаточно толстым, чтобы выдерживать высокую температуру электродной сварки, и вы часто получаете больше брызг по сравнению со сваркой MIG или TIG.

Родственный : Почему сварка нержавеющей стали сложна

Алюминий

Для сварщиков алюминий пришел с другой планеты.

Являясь цветным металлом, алюминий так хорошо проводит тепло, что вам постоянно требуется больше его, чтобы расплавить ванну. В то же время заготовка легко деформируется, если сильно нагреется. Следовательно, для работы с алюминием часто требуется более сложное оборудование.

Вы можете использовать сварочные аппараты MIG (особенно с функцией импульсной сварки) для алюминия. Тем не менее, многие механизмы подачи проволоки не могут подавать алюминиевую присадочную проволоку. Поэтому необходимо приобрести отдельное дополнение, называемое шпульным пистолетом.

Если вы собираетесь сваривать MIG алюминий, убедитесь, что к вашему сварочному аппарату MIG можно подключить шпульный пистолет. Не все это делают.

Аппарат для сварки TIG, предназначенный для алюминия, должен иметь возможность отключения питания переменного тока («AC-TIG»). Другие полезные функции включают инверторную электронику, технологию прямоугольных импульсов, контроль баланса и импульсный режим. Естественно, эти дополнительные функции повысят стоимость сварочного аппарата TIG.

Хотя это не лучший выбор, аппарат для сварки стержнем также может сваривать алюминий. Как и в случае с нержавеющей сталью, основной металл должен быть достаточно толстым, чтобы выдерживать высокие температуры.

Титан

Титан (используется в нестандартных велосипедах и самолетах), хроммолибден (используется в мотоциклах и автомобилях) и другие экзотические металлы имеют свои особенности термочувствительности, которые должны учитывать сварщики.

Поскольку эти металлы очень дорогие, вы не хотите совершать ошибки при их сварке. Следовательно, им требуется сложная машина TIG с широкими возможностями управления, а также с большим количеством настроек и приспособлений, а также опытный ветеран за управлением.

Шаг 2. Установите диапазон силы тока, охватывающий все возможные толщины металла

Чем толще металл, тем больший ток требуется для сварки соединения с хорошим проплавлением.

Поскольку стоимость сварочного аппарата частично зависит от того, сколько тока он вырабатывает, вы должны заранее определить максимальную толщину основных металлов и приспособлений, с которыми вы собираетесь работать в своей мастерской.

Толстая конструкционная сталь и трубы толщиной более полудюйма требуют использования мощного сварочного аппарата MIG или аппарата для сварки электродом. Согласно Miller Electric, вам нужно один ампер мощности на каждую сотую дюйма толщины мягкой стали .

Например, для листа мягкой стали толщиной 1/8 дюйма (0,125 дюйма) требуется приблизительно 125 ампер. Нержавеющей стали требуется примерно на 10% меньше сока, чем углеродистой стали, а алюминию требуется примерно на 25% больше. Текущие настройки также привязаны к диаметру присадочной проволоки/стержней, как описано в другом нашем руководстве по настройке параметров аппарата MIG.

И наоборот, работа с очень тонким металлом требует слабого нагрева (и силы тока) на более чувствительном сварочном аппарате. В этом случае цель состоит в том, чтобы обеспечить достаточное количество тепла для выполнения работы.

Иногда слабый ток вызывает нестабильную дугу, и это настоящий кошмар для сварщика. Кроме того, если в основной металл поступает слишком много тепла, область вокруг сварного шва ослабевает или плавится.

Итак, если вам нужно работать с тонким материалом или алюминием, обратите внимание и на низы усилителей. Кроме того, многие функции, только что описанные выше для алюминия, применимы и при сварке чрезвычайно тонких заготовок из любого типа металла.

Если вы будете осторожны, вы можете использовать кислородно-ацетиленовый комплект для сварки тонкого железосодержащего материала. Но убедитесь, что горелка может вместить крошечное сварочное сопло размером в три (т. е. 000) размеров.

Шаг 3: Решите, где вы будете проводить сварочные работы

Знание того, где вы будете проводить сварку большую часть времени, определяет, какое оборудование вам следует приобрести.

Есть несколько вещей, о которых стоит подумать:

Блок питания

Если вы подключаете машину к стене (т. е. к электросети), вы можете выбрать следующие варианты:

• 110/120 вольт AC — это стандартная мощность, предоставляемая каждому потребителю коммунальных услуг, жилому и коммерческому. Несколько аппаратов для дуговой сварки начального уровня рассчитаны на входную мощность 115 вольт, но не многие.
• 220/240 В переменного тока — это мощная 30-амперная цепь, используемая в большинстве сварочных аппаратов. На любом промышленном объекте это будет доступно. Жилая электропроводка – другое дело. Поскольку большинству сварочного оборудования требуется цепь на 30 ампер, вам, возможно, придется нанять лицензированного электрика для подключения цепи от панели управления.
• Однофазное и трехфазное . Большинство электрооборудования рассчитано на нормальную «однофазную» работу, питающуюся от линии напряжения 220–240 В, отходящей от сети. Однако на многих складах и других промышленных объектах доступен «трехфазный» вариант. В этом сценарии к цепи присоединяется третий горячий провод, что обеспечивает большую силу тока для питания больших двигателей. Этот вариант также обеспечивает лучшую энергоэффективность, поэтому компании готовы инвестировать в трехфазные машины, чтобы сэкономить на счетах за электроэнергию. Однако вы не можете использовать трехфазный автомат дома.

Автономный сценарий

Если вы свариваете на открытом воздухе и не имеете доступа к электросети, для выполнения задания вам понадобится сварочный аппарат с приводом от двигателя или сварочный аппарат-генератор. Фермеры и сварщики, работающие в поле, обычно покупают машины этого типа.

В зависимости от модели генераторы работают на бензине, дизельном топливе или жидком пропане (не на всех трех) и подходят для электродуговой сварочной горелки, горелки TIG или устройства подачи проволоки MIG/Flux-core и горелки. Нижняя часть этой ниши продукта начинается примерно с 2000 долларов и используется только для сварки стержнем.

При просмотре документации по продуктам ищите символы CC (постоянный ток) и CV (постоянное напряжение), если вы собираетесь запускать сварочный аппарат от генератора.

Аппараты CV дороже, но являются правильным выбором, если вы подключаете аппарат для сварки MIG/флюсовой проволокой к генератору. Вам также необходимо знать свои требования к мощности (т. Е. Максимальная мощность), чтобы выбрать генератор правильного размера.

Осторожно, в Калифорнии разрешается использовать только генераторы, отвечающие стандартам с низким уровнем выбросов углерода, иначе называемые CARB-совместимыми.

Ветреная погода

Если вы планируете сварку в незащищенных местах, где возможен ветерок, это может отрицательно сказаться на сварных швах.

Газ CO2/аргон, используемый в процессе сварки MIG для защиты расплавленной ванны, сдувается ветром и становится неэффективным. Эта проблема приводит к окислению и пористости сварных швов.

В ветреных условиях, когда нельзя использовать защитный газ, вам может понадобиться переключить сварочный аппарат MIG в режим сварки с флюсовой проволокой (или использовать прямой сварочный аппарат с флюсовой проволокой). Проволока с покрытием обеспечивает все необходимое для качественного сварного шва, включая экранирование, поэтому газ не требуется.

В качестве альтернативы, сварочный аппарат может работать при ветреной среде (но не слишком). Подобно порошковой проволоке в аппарате MIG, стержневой электрод покрыт флюсом, чтобы обеспечить то, что вам нужно.

Оба этих процесса сварки содержат твердые раскислители внутри проволоки или прутка. Они испаряются прямо над ванной во время сварки, оставляя после себя защитный слой шлака.

Шаг 4: Понимание основных характеристик для сравнения

При чтении литературы по продажам различных сварщиков становится трудно понять жаргон и коммерческие предложения.

Но вот несколько ключевых моментов, на которые следует обращать внимание:

Рабочий цикл

Эта спецификация говорит вам, сколько непрерывных сварочных работ может выполнить машина за десять минут.

Традиционно рабочий цикл определяется как количество минут из 10-минутного периода, в течение которых сварщик может выполнять сварку при максимальном токе, предлагаемом аппаратом. После достижения предела машине необходимо дать остыть в течение оставшейся части 10-минутного периода.

Иногда производители указывают рабочий цикл в процентах. Итак, вы должны сделать математику в своей голове. Просто умножьте процент на десять, чтобы получить количество минут сварки за 10-минутный интервал. Если вы превысите рабочий цикл, машина нагревается, и цепи внутри могут перегореть.

Например, очень недорогой аппарат с максимальным током 70 ампер может иметь 10-процентный рабочий цикл. Это означает, что вы можете сваривать 1 минуту из каждых 10 без перегрева или перегорания оборудования.

В общем, вы можете искать рабочие циклы в зависимости от ваших потребностей. Как правило:

• легкие промышленные/любительские 20%
• средние 40-60%
• тяжелые 60-80%

Но в настоящее время производители играют с формулой. Чтобы похвастаться более высоким рабочим циклом, они сообщают процент на основе более низкой настройки силы тока. Таким образом, для машины, которая обеспечивает рабочий цикл 10% при максимуме 140 ампер, вместо этого вы можете увидеть рейтинг 30% при 115 ампер.

Таким образом, при считывании рабочего цикла для различных сварочных аппаратов также обратите внимание на амперы. Рабочий цикл увеличивается по мере снижения силы тока.

С другой стороны, вы можете использовать ту же тактику, чтобы обойти низкий рабочий цикл для машины, которая в остальном соответствует всем вашим потребностям. Просто купите модель с более высоким максимальным током, чем вы предполагаете использовать. Таким образом, вы эффективно увеличиваете рабочий цикл усилителей, которые вам нужны.

Напряжение холостого хода

Это напряжение, исходящее от горелки или пистолета для дуговой сварки, когда ток не течет.

С одной стороны, довольно опасно иметь на рабочем столе электрическую схему, которая может привести к серьезной травме. (Вот почему OSHA ограничивает OCV для оборудования.)

С другой стороны, OCV влияет на работу электрода горелки при поджигании дуги. Для некоторых видов сварки требуется дополнительный удар, который вы получаете при запуске.

В частности, стержни E6010 и E7018 при электродуговой сварке требуют достаточно высокого OCV. Это позволяет создать более четкую дугу, когда сварщик царапает стержень по металлу, чтобы начать сварку.

Частой проблемой студентов является невозможность зажечь дугу, поэтому низкий OCV на небольшом сварочном аппарате может усугубить ситуацию. Вы должны принять к сведению OCV в спецификациях, если вы новичок, изучающий сварку.

OCV около 80 вольт считается нормальным для сварочного аппарата. В сварочном аппарате MIG оно может упасть примерно до 35, но это не имеет большого значения, поскольку при сварке MIG дуга обычно зажигается без суеты, когда вы нажимаете на курок.

Защита от тепловой перегрузки

Он либо есть в машине, либо нет, и покупать следует только машину, в которой он есть. Эта функция автоматически отключает выходную мощность вашего резака или пистолета, если внутренняя цепь начинает перегреваться.

Вентилятор или другой охлаждающий механизм будет продолжать работать для рассеивания тепла (при условии, что вы оставите машину включенной).

В некоторых спецификациях эта функция четко указана. Но с другими продуктами вам, возможно, придется проверить руководство по оборудованию или обратиться к торговому представителю.

Шаг 5. Определите, нужно ли вам использовать сжатые газы

Различные газы (CO2, аргон, кислород и т. д.) или смеси газов используются для различных сварочных процессов.

Для сварки MIG тип газа, который вам нужен, зависит от процесса, основного металла, положения сварки и условий окружающей среды. Используемые газы включают аргон, CO2, гелий, кислород и азот или смеси этих газов. Например, обычно используется смесь аргона и CO2.

При кислородной сварке вам просто нужны кислород и горючий газ.

Подробнее о сварочных газах можно прочитать здесь.

В аппарате TIG обычно используется чистый аргон. Но в некоторых специальных приложениях может потребоваться гелий. Защитный газ для сварки TIG может представлять собой специальную смесь газов, предназначенную для конкретных применений, например газы для сварки MIG.

Если вам нужно использовать сжатый газ, вы должны рассмотреть несколько других вещей:

• Если вы покупаете сварочный аппарат, для которого требуется газ, хранящийся в баллоне под давлением, в какой-то момент вам нужно будет транспортировать бак поставщику для заправки. Убедитесь, что в вашем регионе есть поставщик с разумной политикой обмена и заполнения пустых баков.
• Сами баки можно купить или взять в аренду у поставщика. Цилиндры бывают нескольких размеров, поэтому вам придется выяснить, какой размер вам нужен, исходя из того, как часто вы будете его использовать. Как правило, заполнение большого бака стоит ненамного дороже, чем заполнение маленького. Получите самое большое, что вы можете себе позволить, и храните.
• Существует множество вопросов безопасности и требований к хранению, связанных с газом. Убедитесь, что вы понимаете, что происходит, прежде чем покупать сварочное оборудование, в котором оно используется. Если вы думаете о покупке подержанного баллона, убедитесь, что ваш поставщик газа согласится заправить его перед покупкой. Всегда держите товарный чек и другую документацию под рукой. OSHA требует, чтобы все резервуары проверялись каждые два года.
• Для большинства сварок MIG с низкоуглеродистой сталью требуется сочетание 75 % аргона и 25 % CO2, хотя некоторые сварщики используют 100 % CO2 с хорошими результатами. Для сварки алюминия методами MIG и TIG обычно требуется чистый аргон. Нержавеющая сталь требует трехкомпонентной смеси 90% гелия, 7,5% аргона и 2,5% СО2. Не волнуйся; вам не нужно смешивать газы самостоятельно. Вы просто покупаете нужную смесь, но вам понадобится отдельный баллон для каждого газа, который вы используете.
• Хотя использование сжатых газов с аппаратом для дуговой сварки увеличивает ваши расходы, вы экономите деньги на присадочных прутках. Присадочная проволока для сварки MIG дешевле и эффективнее электродов для ручной сварки. (Самозащитная порошковая проволока также не требует защитного газа.)
• И ацетилен, и кислород сейчас дороги. Вот почему кислородно-ацетиленовый процесс обычно используется для газовой резки, а не для сварки.

Теперь найдите своего сварщика

Мы собрали лучших в каждой категории. Найдите их ниже:

• Сварочные аппараты MIG
• Сварочные аппараты TIG
• Сварочные аппараты Stick

Подведение итогов

Выбор подходящего сварочного аппарата сводится к выбору аппарата, который соответствует вашим потребностям. Пять только что рассмотренных ключевых моментов помогут вам в этом процессе и включают в себя: 9.0004

1. Определите типы металлов, которые вы будете сваривать.
2. Укажите диапазон толщины, с которым вы собираетесь работать (и требуемый выходной ток).
3. Подумайте, где вы будете работать (например, в помещении или на улице).
