Станок для сетки рабицы своими руками: чертежи, схемы, видео Станки и инструменты /28-сен,2009,11;18 / 142978
Железная проволочная сетка — весьма удобный строительный материал для производства забора кругом приусадебного участка или огорода. Она и способствует долго, и не затеняет растения, и поставить данное ограждение нетрудно. Есть у сетки а также еще один плюс — ее вероятно создать собственными руками, при том подходящего размера и в нужном количестве. Была бы проволока…

Технология изготовления сетки-рыбицы

Лучше всего для забора подойдет стальная оцинкованная проволока диаметром 2,2…3,0 мм. Но можно сделать сетку и из стальной проволоки без покрытия, и из мягкой медной, и даже из алюминиевой, Нужно лишь учитывать, что в последних двух случаях она будет иметь существенно меньшую прочность и со временем сильно вытягиваться. Поэтому использовать сетку из мягкой проволоки лучше только для вольер и клеток для птиц, кроликов и прочей мелкой живности.

Для плетения сетки я сделал специальный станок (рис. 1).

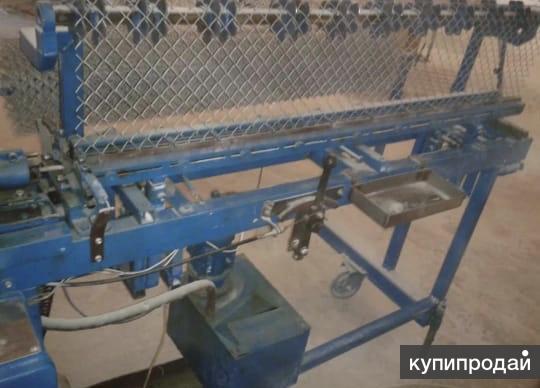

Станок для изготовления сетки — рабицы

Основным элементом конструкции является гибочный узел, внутри которого с помощью приводного вала свободно вращается плоский нож-оправка. Для привода использован электродвигатель с редуктором мощностью 0,55 кВт, Частота вращения вала на выходе редуктора — 60 об/мин. Управление электродвигателем — ножной педалью.
Гибочный узел универсален. Он позволяет плести сетку с любым размером ячеек. Для этого необходимо изготовить (рис. 2) трубу с узким сквозным спиральным пазом (витаер), два прижимных полукольца и нож-оправку (см. рис. 1).

Труба должна быть обязательно толстостенной. В моей конструкции (рис. 3,а) она имеет наружный диаметр 50 мм, внутренний — 40 мм, шаг спирали — 80 мм. Спиральный паз прорезается на токарном станке. Но можно сделать его и на заточном, если установить отрезной круг 14А50НСТЗ толщиной 3 мм, Такие абразивные круги используются в ручных машинках для резки металла. Сначала нужно из плотной бумаги сделать шаблон (рис. 3,5), наклеить его на заготовку-тру6у с зазором между витками 3 мм и по шаблону прорезать отрезным кругом в заготовке сквозной спиральный паз.

Нож-оправка должен по ширине соответствовать внутреннему диаметру трубы со спиральным пазом 40 мм. Остальные размеры принципиального значения не имеют, они будут определяться типом и размерами используемых подшипниковых опор и редуктора.

Соединение приводного вала и редуктора удобно сделать с помощью разъемной муфты, свободно надевающейся на квадратный хвостовик вала. При необходимости редуктор можно снять, надеть на квадратный хвостовик вала приводную рукоятку и продолжить работу с ручным приводом.

На рис. 4 показано движение проволоки при плетении сетки, В гибочный узел проволока поступает из выпрямительно-натяжного устройства. Натяжение регулируется нажимным винтом 5, который через пружину 6 прижимает верхний ролик. Оба ролика 7 на цилиндрической поверхности имеют кольцевые желобки, в которых при движении удерживается проволока. Пластина 4 с отверстием направляет проволоку с размоточного барабана 1 точно в желобки роликов. Барабан 1 для размотки бухты проволоки сделан из автомобильного колесного диска, разрезанного пополам. Половинки диска вставляют во внутрь бухты и свинчивают болтами с гайками. Чтобы бухта проволоки не рассыпалась, к бортам обеих половинок диска приварены небольшие отрезки прутков. Ось барабана свободно вращается на козелках. При движении проволоку необходимо непрерывно смазывать любым машинным маслом. Сделать это можно так, как показано на рис. 4, или с помощью промасленной ветоши.

Как плести сетку рабицу своими руками

Плетение сетки происходит следующим образом. Проволоку необходимо заправить в натяжное устройство и загнуть на ее конце крючок длиной, равной примерно половине ширины ножа-оправки. Затем надо ввести крючок в спиральный паз и зацепить его за ребро ножа. При вращении ножа-оправки проволока навивается на оправку, продвигаясь по спиральному пазу, и выходит из гибочного узла в виде волнообразной змейки. Длина змейки — это ширина полотна сетки. Соответствующую длину должен иметь и стол, на котором ведется плетение сетки. Волнообразную змейку заданной длины необходимо обрезать у гибочного узла кусачками, перекусив прямолинейный отрезок волны примерно пополам.
Готовую змейку нужно сдвинуть от себя на ширину ячейки и включить станок для навивки следующей змейки. Новая змейка без дополнительной помощи вплетается (ввинчивается) в предыдущую. И так далее.
Особое внимание следует обратить на качество змейки. Хорошая змейка должна быть совершенно ровной и лежать на столе, не закручиваясь пропеллером. Это зависит от упругости проволоки, ее натяжения и угла закручивания ножа-оправки вдоль продольной оси (рис. 5).
Чтобы изогнуть нож-оправку, не обязательно разбирать гибочный узел. Для этого надо сделать два рычага из стальной полосы с вырезами на концах, равными толщине ножа.
Рычаги надевают вырезами на нож-оправку с двух сторон витаера и закручивают передний свободный конец по направлению вращения на угол 8…10 градусов.
С помощью такого станка я изготовил 80 м сетки шириной 1,5 м с ячейками 80×80 мм*. Для одного погонного метра сетки необходимо навить 25 волнообразных змеек. На одну змейку длиной 1,5 м расходуется 2,3 м проволоки. При диаметре проволоки 2,5 мм один метр сетки с ячейками 80×80 мм шириной 1,5 м весит 2,6 кг.

Схема движения проволоки при плетении сетки:
1 – бухта проволоки на размоточном барабане;
2 — фитиль;
3 – банка с машинным маслом;
4 – направляющая пластина с отверстием;
5 – нажимной винт;
6 — пружина;
7 — ролики;
8 – гибочный узел;
9 – рулон готовой сетки

* Прим, ред. Указывая размер ячеек 80×80 мм, автор приводит максимальный размер ячеек на «просвет», т.е. указывает длину диагоналей квадратных ячеек. В статье, приводя размеры ячеек а х а, мы под «а» подразумевали длину стороны ромбической ячейки. С этой точки зрения размер ячеек равен а х а = 57 x 57 мм.

Ручной станок для изготовления сетки рыбица: видео

Автоматический станок для изготовления сетки рабица: видео

Машина для изготовления сетки из проволоки

Спецификация

Эта высокопроизводительная одноцепная вязальная машина Raschel для вязания с иглами была разработана для многих видов сетчатых тканей, таких как безузловая рыболовная сеть, спортивная сеть, затенение нетто, а кошелек нетто.

Назначение и особенность

Эта машина оснащена эксцентриковым зацеплением со смазкой для привода вязальных элементов и системой отрицательного смещения нити, при которой обкатка контролирует натяжение нити.

Технические данные

1 Тип машины: SGE2318 Вязальная машина Raschel Warp

2 Рабочие иглы: иглы с фиксатором

3 Манометр: E3, E6, E7, E8, E9, E12, E14, E16, E18

4 Количество направляющих: 2-8 бар

5 Устройство дозирования ткани: 2 ролика с фрикционным приводом

4 ролика с фрикционным приводом

привод центрального вала

2 ролика с фрикционным приводом, отдельно- стоящий с центральным валом
, отдельно стоящий

Install n Debug

Fair Show

Информация о компании

Changzhou LongLongSheng Warp Knp KnittingООО в основном занимается исследованиями и производством вязальной машины Raschel.

Наша продукция относится к серии трикотажных машин с одной игловидной основой и трикотажной машины с двойной игловидной основой. Он может производить рыболовную сеть, сетку для затенения, защитную сеть, противомоскитную сетку, сетку для физической подготовки и 3D-подушку и т.д. летний опыт.

(2): Мы не только производитель, но и эксперт по вязанию сетчатой ​​ткани.

(3): Решить полное планировочное решение

(4): Обучение навыкам обслуживания и вязания.

(5): один шаг послепродажного обслуживания.

Наши услуги

Мы можем отправить нашего инженера для отладки машины на заводе покупателя.

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам и приглашаем посетить наш завод!

,Автоматическое плетение ячеистой сети

делая машину / сеть ячеистой сети звена цепи сотка

PLC control автоматическая машина с цепным звеном, однопроволочная

Инструкция

1. Диафрагма из проволочной сетки: Макс .: 150 мм

2. Машина может использовать жесткую проволоку (проволока Raipur в Индии)

3. Через матрицу один из стержней проволоки становится ромбовидным.

4. Полностью автоматическая (подающая проволока, стороны скрутки / поворотного кулака, намоточные валки)

5. И тогда проволока в форме ромба соединяется с проволокой внутри намоточного вала.

6. Ширина сетки и отверстие сетки могут быть настроены по желанию заказчика. 3M-6M

7. Применение: широко используется в качестве ограждений для детских площадок и садов, шоссе, железной дороги, аэропорта, порта и т. Д.

8. Высокая производительность — 70-110 м2 / ч, подходит для жестких проволочных материалов, намного проще для регулировки, когда машина выходит из строя

9. Три комплекта пресс-форм для бесплатного изготовления трех различных видов отверстий сетки.И формы могут быть настроены как ваш запрос

Послепродажное обслуживание

1. Индийский агент доступен для удовлетворения требований клиента, который не имеет лицензии на импорт или не говорит по-английски
2. Послепродажное обслуживание в Индии : установка & TRAING, проблема может быть решена в течение 72 часов.
3. Фасадный склад в Индии, большинство запчастей доступно в Индии, что экономит много времени.

Технические параметры

Обзор конструкции ручного станка по изготовлению сетки рабицы – metmaStanki.

ru

Сетка рабица считается по-настоящему универсальным строительным материалом. Она применяется при возведении зданий, для формирования ограждений, а также в ландшафтном дизайне. Для экономии средств можно сделать станок по изготовлению сетки рабицы своими руками.

Выбор формы и материала изготовления для сетки-рабицы

Виды сетки

Она представляет собой несколько заготовок из проволоки определенной формы, сплетенных друг с другом. В качестве основного материала используется оцинкованная или черная сталь. Диаметр проволоки может быть от 0,5 до 2 мм в зависимости от модели. Также учитываются эксплуатационные свойства.

Для производства сетки рабицы своими руками необходимо заранее выбрать форму ячеек. Она зависит от области применения, а также требуемых технических характеристик. В настоящее время приняты две формы ячеек:

• ромбическая. Проволоки располагаются под углом 60 градусов относительно друг друга;
• квадратная. Характеризуется прямыми углами относительно соединительных элементов.

Также заранее необходимо выбрать оптимальную высоту. Примечательно, что станок не будет влиять на этот параметр. Но от него зависит форма ячеек. Высота может варьироваться от 0,5 до 2 м, однако нужно учитывать жесткость конструкции. Если она будет использоваться в качестве ограждения — высота обычно будет составлять 1,5 м.

Оптимальная длина рулона сетки рабицы, сделанной своими руками, обычно равна 5 м. Это позволит выполнить монтаж материала без повышения трудоемкости работ.

Этапы производства станка для сетки рабицы

Чертеж ручного станка

Для производства станка своими руками необходимо минимум навыков и небольшое количество инструментов. Важно правильно составить чертежи. Для этого сначала проводится ревизия подручного материала, а затем на основе полученных данных формируется схема изготовления оборудования.

На первом этапе необходимо ознакомиться с общей технологией. Она заключается в контролируемой деформации стальной проволоки для дальнейшего плетения. Технологически это осуществляется в два этапа. Сначала происходит выравнивание заготовки, а затем с помощью специального блока — изгиб проволоки под определенным углом.

Для осуществления этих процессов оборудование по производству сетки рабицы своими руками должно включать в себя следующие конструктивные компоненты:

• выравниватель для проволоки. Он состоит из трех небольших валов. Крайние служат опорой, а находящийся посередине предназначен для выравнивания заготовки. Его положения должны регулироваться относительно других валов. Блок изготавливается отдельно от основного станка;
• самодельный станок для формирования конструктивных элементов. Он состоит из трубы диаметром 60 мм, внутри которой располагается пластина. К одной ее части с помощью сварки крепится ручка. На поверхности трубы формируются угловые спиральные реза, расстояние между которыми определит будущие габариты ячейки. Обычно она составляет 5-7 см.

Внешний вид станка

Для повышения производительности блок для деформации проволоки должен иметь платформу. Чаще всего для этого используют стальную пластину, габариты которой превышают диаметр трубы на 2-3 см. В ней сверлятся отверстия для крепления на рабочий стол.

Дополнительно на выравнивателе устанавливается блок подачи смазывающей жидкости. Она необходима для снижения вероятности появления брака.

Если же необходимо увеличить скорость изготовления — вместо ручного привода устанавливается электродвигатель. Однако для него необходимо продумать механизм для снижения оборотов.

Рекомендации по изготовлению сетки-рабицы

Процесс формирования

После формирования заготовок из стальной проволоки определенной формы необходимо их соединить в единую конструкцию. Для этого рекомендуется придерживаться принятой технологической схемы. Она во многом схожа с аналогичным производственным процессом, но адаптирована для ручного труда.

Первый отрезок крепится на деревянной поверхности с помощью саморезов или скоб. Следующая заготовка вплетается в первый ряд. На этом этапе важно контролировать общую высоту. По такому же принципу происходит формирование всего рулона. Если в качестве основного материала изготовления использовался черный металл – после монтажа необходимо покрасить поверхность.  Для нержавеющей проволоки это делать не нужно.

Для уменьшения трудоемкости работ в конструкции трубы можно установить отрезное устройство. Это актуально в тех случаях, если используется стальная проволока большого диаметра. В качестве альтернативы можно рассматривать применение ножниц по металлу. Однако они могут не справиться с поставленной задачей, если диаметр проволоки будет более 1,5 мм.

В видеоматериале подробно описывается конструкция станка для изготовления сетки рабицы своими руками:
