Мини токарный станок по металлу своими руками

При необходимости изготовить сложное устройство для дома или огорода часто возникает необходимость произвести обточку цилиндрической поверхности. Мини токарный станок по металлу сможет оказать помощь при выполнении подобной работы. Необязательно его покупать. Простое оборудование подобного типа можно изготовить своими руками.

Вариантов для создания подобного станка несколько. Многое зависит от тех задач, которые предстоит решать с его помощью.

1. Задачи для токарного оборудования
2. Назначение оборудования
3. Основные узлы
4. Изготовление мини токарного станка
5. Пошаговый процесс сборки устройства
6. Изготовление станка на базе электродрели

Задачи для токарного оборудования

Цилиндрические и конические детали производят с помощью токарной обработки. Здесь реализуется принцип вращения детали относительно режущего инструмента. Во всех других видах обработки заготовка не перемещается.

При токарной обработке выполняют следующие операции.

1. Выполняется вытачивание цилиндрической поверхности. При необходимости на ней выполняют ступени: один или несколько цилиндров разного диаметра располагают согласно задумкам конструктора.
2. Точат уступы и канавки для упора или установки фиксирующих колец или шайб.
3. Растачивают внутренние цилиндры или конические поверхности.
4. Нарезают резьбу необходимого диаметра с определенным шагом. Ее располагают внутри или снаружи детали.
5. С помощью вспомогательного инструмента сверлят соосные отверстия, зенкерами и развертками добиваются необходимой точности и чистоты обработки.
6. При необходимости с помощью накаток придают специальное рифление поверхности или накатывают резьбу особого профиля.
7. Имея болванки, с помощью давилок методом пластической деформации изготавливают тонкостенные детали из металла или пластических материалов.
8. В мебельном производстве часто протачивают изделия сложной формы, их называют фасонными поверхностями вращения. Изготовление выполняется по специальным шаблонам или программам.

Назначение оборудования

В технологии обработки материалов резанием принято различать установки для обработки по классам точности. Основным критерием является материал, которому требуется придать определенные формы и параметры:

• Деревянные заготовки вытачивают на станках, обеспечивающих точность до 1 мм.
• Изделия из конструкционной стали точат с точностью до 0,05 мм.
• На станках повышенной точности (обработка изделий из инструментальных сталей), оборудованных микрометрическими измерительными инструментами можно добиваться исполнения до 0,005 мм.

Для домашних условий создают деревообрабатывающее оборудование, а при необходимости работы над металлическими заготовками нужны станки по металлу. Основные отличия заключаются в приводе для инструмента.

Если нужно вытачивать деревянную деталь, используют упор. На него опирают инструмент. Продольную и поперечную подачу выполняют вручную.

Обрабатывая металл, приходится противодействовать значительным усилиям сопротивления. Руками удержать режущие кромки довольно сложно. Поэтому используют вспомогательные приспособления, которые позволяют стабилизировать положение. У станкостроителей есть понятие о прочности СПИД.

Расшифровывают эту аббревиатуру так: станок, приспособление, инструмент, деталь. Все эти элементы должны сохранять определенную жёсткость, тогда гарантируется требуемая точность при обработке.

Основные узлы

Схема токарно-винторезного станка:

Основными узлами и деталями токарного станка являются.

1. Все элементы размещаются станине. Она является основой для всего оборудования. Ее прочность гарантирует точность обработки заготовок. Промышленные образцы отливают из ковкого или модифицированного чугуна. Потом протачивают направляющие, по которым могут скользить вспомогательные приспособления. Чтобы гарантировать устойчивость этот элемент стараются сделать массивным, дополнительно крепят на мощное основание. Используют анкеры для фиксации фундаменту.
2. Передняя бабка оборудуется шпинделем. На нем устанавливают патрон или поводковые механизмы. Внутри передней бабки размещают коробку передач. При необходимости частота вращения патрона может быть низкой или высокой.
3. В нижней части передней бабки имеется еще коробка подач. Она нужна для организации перемещения инструмента.
4. На станине с обратной стороны устанавливают заднюю бабку. Чаще всего используют пиноль. Ее размещают соосно со шпинделем передней бабки. Для обработки длинномерных заготовок тут ставят конус. Он может быть неподвижным или вращающимся в подшипниках. Можно разместить тут сверла или резьбонарезной инструмент. Специальный маховичок позволяет производить продольную подачу.
5. Суппорт расположен сбоку от станины. Он перемещается по направляющим станины. Тут имеются приспособления для фиксации резцов, устанавливаемых в резцедержателе (специальном устройстве для установки нескольких типов инструмента). В суппорте есть вспомогательные приспособления, позволяющие осуществлять продольную и поперечную подачу инструмента при обработке. Задавая, условия перемещения, можно обрабатывать поверхность деталей по сложному профилю.

В качестве вспомогательных устройств станка используют:

• насос для подачи смазывающей охлаждающей жидкости (СОЖ) в зону обработки;
• поддон, тут собирается стружка, сюда же сливается СОЖ;
• локальная подсветка помогает токарю направить освещение на резец и деталь;
• защитный экран защитит человека от стружки, влаги и других опасных элементов.

Изготовление мини токарного станка

Для дома можно изготовить небольшой настольный станок. Вариантов для создания несколько. Самостоятельно можно создать изделие на базе дисков, выпиленных из толстостенной трубы или кругляка диаметром 120 мм.

Все детали для самодельного мини токарного станка вытачиваются на промышленном оборудовании. Используются токарно-винторезный станок 1А616, сверлильный станок 2А135. Понадобится сварочный полуавтомат, с его помощью выполняется сварка корпусных деталей.

Пошаговый процесс сборки устройства

Когда выточены все необходимые детали, необходимо их собрать в единую конструкцию.

На сборочном столе собирают детали будущего настольного токарного станка.

Решено конструкцию изготавливать из фланцев, выточенных из кругляка диаметром 120 мм. Для облегчения в них просверлено центральное отверстие Ø 55 мм. Имеются три отверстия Ø 20 мм.

С торца просверлены дополнительные отверстия для резьбовых фиксаторов. Винтами М6 можно закрепить остальные детали в заданном положении.

Для будущего ходового винта запрессована бронзовая втулка. Внутренний Ø 16 мм.

Направляющие станины изготовлены из ковкого чугуна. В них изготовлены продольные проточки. Цилиндрическая часть позволяет фиксироваться в отверстиях фланцев.

Вставляется направляющая так, чтобы совместить все имеющиеся элементы.

Чтобы выдержать заданное расстояние используются дистанционные втулки. Их устанавливают в распор между фланцами.

Вторая направляющая изготовлена точно также как и первая.

Собрав основание для передней бабки, приступают к сборке задней.

Каркас стягивают гайками. Создана основа будущей станины.

Станок буде стоять, опираясь на передние упоры. Их крепят винтами к фланцам.

По направляющим перемещаются опорные втулки. На них будут монтироваться суппорт и задняя бабка. Длинная втулка работает направляющей, а короткая – является поддерживающей. Проточки на валиках не позволяют смещаться.

Конструктивно опорные втулки выполнены разной длины. Такое решение позволяет увеличить рабочий ход.

Длина обрабатываемых деталей может быть достаточной, чтобы детали имели размеры до 250 мм.

Площадка для суппорта крепится винтами М6.

Отверстия для площадки сверлят по месту. Эта деталь изготавливается индивидуально. Если попытаться сделать ее только по чертежу, то может проявиться эффект заклинивания.

По аналогии изготавливается площадка задней бабки. Ее также сверлят по месту. Нужно обеспечить скользящее перемещение по направляющим.

Нужно обеспечить жесткость станине. Для передней бабки выточено специальное цилиндрическое полукольцо. Оно крепится болтами к фланцам.

Перемещение инструментов на суппорте или задней бабке осуществляется по ходовому винту. На нем протачивается прямоугольная резьба, имеющая небольшой наклон (12,5 ⁰). При вращении ходового винта детали, закрепленные на нем, перемещаются вперед или назад. Зависит от направления вращения.

Отверстие с запрессованной втулкой создавалось для ходового винта.

Чтобы винт свободно вращался, но сам не смещался вдоль своей оси, используются упорные подшипники. Их ставят спереди и сзади от задней опоры.

Для предотвращения осевого перемещения ходового винта устанавливается фиксирующая втулка. Она крепится болтом М6. Теперь винт не будет смещаться вдоль оси, но вращаться может.

Поверх фиксирующей втулки ставится нониус (приспособление с насечками). Один оборот винта перемещает суппорт или заднюю бабку на 10 мм. Ориентируясь по шкале, можно выполнять точное смещение в продольном направлении.

Чтобы вращать ходовой винт, устанавливается маховичок. Небольшая рукоятка позволяет легко вращать маховик.

Ориентироваться помогает риска. Глядя на нее, задают нужное осевое смещение.

Станина станка собрана. Теперь нужно установить переднюю бабку. В ней будет фиксироваться деталь.

На пластинах устанавливают направляющие поперечного перемещения.

Передняя бабка монтируется сверху. На рисунке видны блок шкивов, трехкулачковый патрон и центральная втулка.

Шкивы можно легко снять и установить на шпиндель.

Сам шпиндель устанавливается внутри центральной втулки.

Между шпинделем и втулкой имеются радиальные подшипники. Они дают свободное вращение.

Центральная втулка крепится болтами к станине.

После установки подшипников монтируется шпиндель с трехкулачковым патроном. Внутри шпинделя проточено отверстие Ø 35 мм. При необходимости заготовки меньшего диаметра могут проходить сквозь него.

Станок готов. Привод осуществляется через клиновые ремни от электродвигателя, установленного в стороне.

Видео: токарный мини станок своими руками.

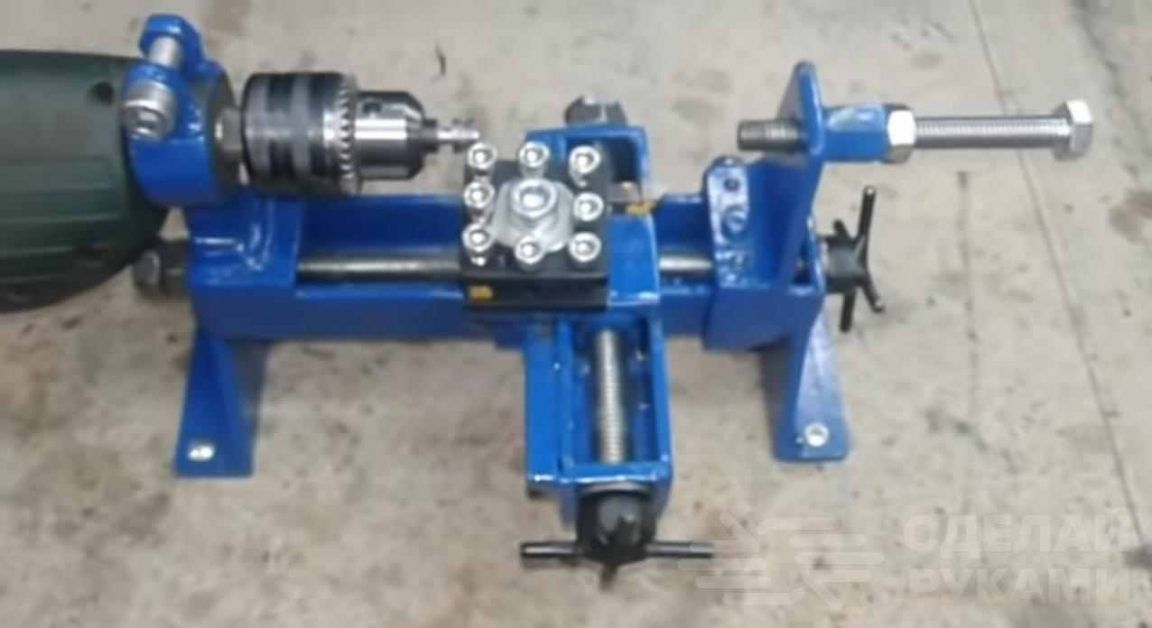

Изготовление станка на базе электродрели

Если нужно вытачивать детали маленького формата, то станок можно изготовить из электродрели. Конечно, крупную деталь проточить не получится, но небольшие изделия можно изготовить на небольшом устройстве. В мастерской оно не займет много места.

Небольшой станок, максимальный диаметр детали составляет 13 мм. Станина сваривается из швеллера 60 мм. Для фиксации электродрели используется кольцо, установленное неподвижно на опору. Так создается передняя бабка. По швеллеру можно перемещать заднюю бабку.

Конструкция выполнена так, что охватывающий фрагмент профильной трубы имеет скользящую посадку по швеллеру.

Ходовые винты выточены из прутка Ø 14 мм. На них нарезана резьба М14.

Для установки резцов изготовлен резцедержатель. Он может устанавливаться в четырех положениях. При необходимости токарь в нем закрепит 4 разных резца.

Чтобы развернут нужный резец, высверлено центральное отверстие. Его ослабляют и поворачивают резцедержатель.

На станину устанавливается суппорт. Он тоже может скользить по направляющим станины. Ходовой винт продольной подачи определить положение относительно передней бабки.

Поперечную подачу резцедержателя обеспечит ходовой винт. Он установлен внутри суппорта.

Сверху ставят резцедержатель. Основные элементы для инструментов размещены по месту.

Для закрепления детали используется патрон электродрели. Поясок электроинструмента закрепляется в кольце передней бабки.

Станок почти готов. Чтобы он стоял неподвижно, на лапках станины имеются отверстия. Ими крепят станок к столу.

Проходным резцом можно проточить поверхность заготовки. Его медленно перемещают в сторону передней бабки.

Заменив резец, ведут поперечное точение. Теперь образуется поясок. Так, комбинируя резцы, можно вытачивать изделия разной формы. При необходимости деталь крепится в задней бабке. Для этого в коническом отверстии устанавливается конус.

Станок готов, он удобен для миниатюрной работы. Получив опыт работы на подобном оборудовании, можно задумываться о создании более солидного устройства.

Republished by Blog Post Promoter

Мини токарный станок по металлу настольный для дома

Предлагаем построить токарный станок по металлу своими руками с плавной регулировкой скорости вращения шпинделя.

Для создания такого небольшого токарного станка по металлу потребуются запчасти от разных неисправных электроинструментов.

Станок имеет небольшие размеры и мощный двигатель.

Изготовление регулятора скорости будет показано на шаге 5.

На видео ниже показана работа миниатюрного токарного станка по металлу на различной скорости. Соединительная муфта вызывает вибрацию, которая становится тем больше, чем больше число оборотов.

На шаге 9 имеется еще одно видео.

Как сделать самодельный мини-токарный станок по дереву своими руками

Простой самодельный токарный станок можно сделать из остатков пиломатериалов и нескольких старых деталей. Изготовление станка по дереву не составит большого труда, да и инструменты нужны самые обычные, такие найдутся в любом хозяйстве. А сколько приятных мелочей выйдет из-под резца!

Небольшой станок для дома

почти готовый станок и планшайба

Представляем токарный мини-станок габаритами 800 х 400 х 350 мм. На нем своими руками обрабатывают детали поперечником до 25 см, длиной до 40 см.

Элементы конструкции:

• электрический двигатель от насоса;
• передняя стойка — электрическое точило высокой мощности на пару камней;
• суппорт с поддержкой и регулировкой;
• станина сварена из металлопрофиля;
• задняя стойка — элемент дрели.

Понадобится слесарное оборудование:

• электродрель;
• углошлифовальная машина;
• напильник;
• сварочный аппарат.

Необходимо докупить материалы:

• металлический уголок и швеллер;
• кусок бруска, фанера 10 мм;
• две трубы такими диаметрами, чтобы они размещались коаксиально;
• металлические полосы 20 и 40 мм;
• крепеж;
• ремень для привода (от автомобиля).

Сборка самодельного токарного станка:

1. Подберите своими руками такое точило, чтобы использовать без доработок. Необходимо высокое размещение оси, на ней закрытые подшипники и шайбы для фиксации дисков. На один из выходов оси устанавливаем диски для регулировки скорости движения, на второй — планшайбу для заготовки.
2. Станина — это два параллельных швеллера, между которыми оставлена щель — направляющая. Длина направляющей равна длине заготовок. С одного торца навариваем швеллер буквой П, на который будет установлена передняя бабка. Второй торец можно закрыть уголком.
3. Суппорт станка представляет собой стойку из двух труб, вставленных одна в другую для регулировки высоты. На нужной высоте конструкция фиксируется болтом. В качестве упора приваривается горизонтальная планка. Стойку своими руками приварите к основанию из двух уголков, закрепленных на направляющей с помощью прижимной пластины и болта с гайкой. Чтобы правильно подобрать скорость вращения детали, используйте чертеж. Удобнее всего брать пару пересекающихся значений. Чтобы выполнять небольшие работы по особо твердым породам дерева, можно снять ремень и использовать только мотор точила. То есть, существует возможность работать с несколькими скоростями вращения.
4. Ведущий шкив изготавливается из старого патрона от дрели. Ведомые шкивы выпиливаются из толстой фанеры, склеенной в два слоя. Планшайбу тоже делаем из фанеры, в ней заранее пропиливаем отверстия для саморезов, которые будут удерживать деталь. Планшайба накручивается на ось передней стойки с уже закрепленной деталью.
5. Металлическое основание устанавливаем на две опоры. Со стороны передней бабки делаем площадку из толстой фанеры, на которой будет размещен электродвигатель. Чтобы можно было изменять натяжение ремня, двигатель прикрепляется к небольшой пластинке, которую можно передвигать по площадке и крепить в нужном месте.

суппорт и задняя бабка взаимосвязь скорости вращения, поперечника детали и твердости материала

Мини токарный станок по металлу своими руками

Тем кто хочет заняться профессиональным производством мебели предлагаем обратить свое внимание на обрабатывающие центры с ЧПУ. Такие устройства широко применяются при обработке сложных корпусных деталей мебели. Чтобы ознакомиться более подробно с таким оборудованием предлагаем перейти по ссылке.

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок.

Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских.

Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

• станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
• направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
• привод токарного станка;
• рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
• шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
• средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.
