Три способа согнуть арматуру дома

Как можно согнуть арматуру в домашних условиях интересуются многие люди, занимающиеся частным строительством — к примеру, на даче, в деревне или на приусадебном участке. От того, насколько правильно будет произведена гибка, зависит множество факторов: в первую очередь речь идет о долговечности бетонных конструкций. Для армирования конструкций из бетона служит стальной пруток, большой ассортимент которого представлен на сайте.

Для каких целей нужно гнуть стальную арматуру

Любая бетонная конструкция не устойчива к нагрузкам на изгибы — такие места считаются самыми уязвимыми. Для укрепления таких участков в строительстве используют каркас из стального прута. Более современным считается задействование на объекте композитных армирующих прутков. Стальную и композитную арматуру используют для возведения фундамента практически любой постройки. Не обойтись без неё и при возведении бетонных конструкций.

Самыми слабыми местами в любом армирующем каркасе считают места стыков. В этом сегменте наблюдается ослабление конструкции, которое с течением времени приводит к расслоению пластов бетона. Для того чтобы избежать подобных негативных последствий, стальной пруток изгибают и кладут на стыках внахлест с запасом порядка 80 см. Кроме использования в качестве арматурных каркасов, гнутая арматура нужна для создания сочленяющих элементов, служащих под воздействием тянущих нагрузок — к примеру, различных крюков.

Естественно, что для таких целей необходимо согнуть арматуру таким образом, чтобы она не потеряла своих прочностных характеристик. Заметим: в домашних условиях допустимо гнуть только стальные прутки, арматуру из композитных материалов выгнуть не получится.

Простые способы согнуть арматуру дома

1. При помощи труб. Не будем говорить, что гнуть стальной прут можно собственными руками, а вот обойтись двумя трубами — вполне получится. Это справедливо для прутков, не превышающих диаметр 8 мм. Качество изгиба при использовании трубы в качестве гибочной оснастки будет весьма сносным. Одна из двух труб будет служить рычагом, вторая — упором. Продев стальной прут в трубу, упорный элемент стоит зажать в тисках или закопать в землю, придав ему статическое неподвижное положение. Используя вторую трубу в качестве рычага можно придать прутку необходимый угол изгиба, не прибегая к использованию специальных станков.

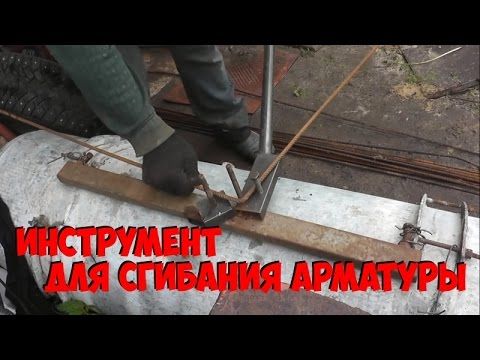

2. При помощи самодельного станка. Собрать такой агрегат можно в домашних условиях. Он поможет значительно повысить качество изгиба стальных прутков, при этом сохраняя прочностные характеристики. К станине, которой может служить металлическая плита, необходимо приварить штырь для упора (можно использовать уголок). На плоскость устанавливают поворотную платформу, на которую помещают рычаг и 2 штыря — гибочный и центральный. Все комплектующие размещают на станине с расстоянием, необходимым для гибки арматуры конкретного диаметра. Под каждый диаметр прутка — разное расстояние элементов конструкции. Ориентируясь на чертежи и видео из интернета, можно собрать своими руками станок для гибки арматуры толщиной от 6 до 12 мм.
3. При помощи сварки. Если у вас нет требований к сохранению определенного диаметра арматуры, можно использовать сварку. Сваркой попросту нагревают место сгиба, до момента когда металл станет пластичным. Изгиб делают руками. Вместо сварки порой используют паяльные лампы, и даже греют прут над открытым огнем.

Заметим: данные методы не характеризуются как качественный способ согнуть арматуру. Сохранение прочностных свойств стального прута гарантировано только при холодной гибке на специальный станках, поэтому используя гибку в домашних условиях ответственность за результат лежит только на исполнителе работ.

электрическая схема, инструкция по подключению, деталировка, технические характеристики, оснастка, запчасти, видео, производители

Станок для гибки арматуры СГА-1. Фото ПромСтройМаш
С того момента, как человек научился обрабатывать металлы и создавать из них различные конструкции, остро встала проблема о расширении масштабов производства. На сегодняшний день индустрия металлообработки предлагает нам множество вариантов оснащения для быстрой и удобной работы на предприятиях. Основная задача таких станков не только улучшить качество конечного изделия, но и ускорить процесс работы и улучшить условия для оператора станка. Более подробно рассмотрим такой вид станков, как механизмы для гибки арматуры и труб, а именно СГА-1.

Разберем его плюсы и минусы, преимущества (в сравнении с аналогичными устройствами), режимы работы, комплектующие и расходные материалы, которые используются в работе с металлом. Также рассмотрим технические характеристики и перечислим, на каких заводах производят данные станки и стоит ли покупать б/у оборудование.

Преимущества станка для загиба прутков

Учитывая активное развитие научно-технического прогресса, нужно понимать, что большинство нововведений, выпускаемых производителями по всему миру, является модификацией простых механизмов, которые были открыты более века тому назад.

Сразу же встаёт логичный вопрос: настолько ли рационально использовать станки для гибки арматуры и труб, как это заявляют производители?

Для того чтобы ответить на этот вопрос, нужно обратиться к статистике об объемах производства до 1915 года, ведь именно в тот момент начали масштабно внедрять автоматические и полуавтоматические станки для гибки металлов. Сложно поверить, но до этого момента металлические изделия гнулись вручную, а иногда, для того, чтобы выполнить обработку прута арматуры, требовалась усилия 3 или даже 4 человек.

Отсюда следует первый плюс, а именно ускорение рабочего процесса и увеличения объемов производства.

Если станок такой эффективный, то у него должен быть какой-то минус, например большие габариты или сложная схема подключения. Несмотря на то, что аппарат относится к категории бюджетных, его транспортировка, установка и подключения не вызывает никаких неудобств, схемы интуитивно понятные, а если уж и этого недостаточно, то в комплекте со станком приложена схема подключения и инструкция.

Второй плюс – легкость в транспортировке и установке.

Всё налажено, материала в достатке, электроэнергия подведена. Механизм оборудован панелью управления, при помощи которой можно контролировать режим работы, задавать различные параметры и в любой момент остановить процесс подготовки изделия. Поэтому управлять станком совсем несложно.

Станок для гибки арматуры СГА-1. Производство — Россия. Фото ВсеИнструменты.ру

Третий плюс – лёгкость эксплуатации и удобство в работе.

Также стоит отметить экономический фактор. Большинство современных станков с большой мощностью потребляют колоссальное количество энергии, тем не менее, их КПД от этого не возрастает. Модель СГА-1 выполнена с учетом данного фактора и не расходует электроэнергию выше нормы.

Четвёртый плюс — экономия.

Еще один неоспоримый плюс — это использование червячной передачи. Такой фактор продлевает срок работы аппарата и снижает шанс поломки механизма подачи.

Установка для гибки арматурной стали СГА 1 (УГА-40).

Станок УГА-40 (СГА 1) предназначен для холодной гибки прутков арматуры железобетонных конструкций в арматурных цехах заводов сборного железобетона и на строительных площадках под навесом в условиях умеренного климата, при строительных работах и т.п. Электромеханический гибочный станок УГА-40 (СГА 1), предназначен для гибки арматуры диаметром до 40 мм и радиусом гиба до 55 мм. Станок для гибки арматурной стали — 1 шт. Техническое описание и инструкция по эксплуатации — 1шт.

Технические характеристики СГА 1:

Наибольшие диаметр изгибаемой арматурной стали по ГОСТ 5781-82 класс А-1, мм	40
Допускаемый наибольший радиус изгиба прутка по внутреннему контуру, мм	55
Допускаемый наименьший радиус изгиба прутка по внутреннему контуру, мм	12/20
Скорость вращения гибочного диска, об. /мин.	3,4; 14
Установленная мощность, кВт	3
Габаритные размеры, мм	760 х 790 х 680
Масса, кг	380

Поставляется по требованию заказчиказа отдельную плату к станку УГА-40: Подшипник 208 ГОСТ 8338-75. Подшипник 7310 ГОСТ 333-79. Подшипник 118 ГОСТ 8338-75. Ремень приводной клиновой, А-1120 ГОСТ 1284.2-89. Электродвигатель переменного тока, мощность 3,0 кВт частота вращения 1500 об/мин напряжение 380В. Пускатель магнитный КМИ-2510. Приставка контактная ПКИ-22. Реле тепловое РТИ. Выключатель конечный ВПК 2111, ВПК 2112. Кнопка КЕ-021. Автоматический выключатель ВА47-29. Вилка центральная от 16мм до 36мм СГА-1. Втулка центральная СГА-1. Кронштейн 3-х пальцевый диска СГА-1. Палец диска СГА-1. Палец центральный, четырехгранный СГА-1. Ролик штыря СГА-1. Штырь планки плиты верхней СГА-1. Вал вторичный редуктора СГА-1. Вал первичный редуктора СГА-1. Вал центральный станка СГА-1. Диск МР-00-009СБ (СГА-1). Кожух МР3-00-011 защиты ВПК-2111. Кронштейн редуктора МР2-00-102. Крышка вала центрального MP2-00-404. Крышка 409 (вала червячного). Крышка плиты верхней MP2-00-101.

Заказать и купить установку для гибки арматуры СГА-1 вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Функции

У аппарата СГА-1 предусмотрено два механизма работы, а именно механический и автоматический. При первом варианте работы весь процесс полностью контролируются оператором, а во втором случае исполнитель лишь подает заготовки и снимает готовые изделия.

Это интересно: Г-40 — станок для гибки арматуры

Для гибки какой арматуры

При помощи СГА-1 можно обрабатывать такие виды арматуры как:

• рабочая;
• конструктивная;
• монтажная;
• анкерная.

Примеры возможностей гибки
Максимальное сечения прутка заготовки:

• А-I – 40 мм;
• А-II – 36 мм;
• А-III – 32 мм.

Резюмируем. Станок может работать с арматурой со средним размером поперечного сечения, которой изготовлена из стандартных углеродистых и легированных сталей. В принципе его мощности будет недостаточно для того, чтобы гнуть очень жесткие металлические прутья, но большинство типов арматуры делаются именно из мягких сталей.

ВНИМАНИЕ! Ни в коем случае не пытайтесь установить одновременно две заготовки между валиками, даже если их суммарная плотность будет меньше, чем указано в спецификации к станку. Дело в том, что валики рассчитываются с учетом нагрузки на одну точку, и установив две заготовки, вы нарушаете режим работы, что приводит к поломке оборудования.

Как согнуть арматуру без специального устройства

Часто бывают случаи, когда использовать станки для осуществления гибки металлической арматуры, даже самодельные, нет возможности, а согнуть арматуру необходимо. Во всех подобных ситуациях следует помнить, что любая попытка согнуть металлический пруток своими руками может привести к серьезным травмам. Арматура при такой гибке может отпружинить и нанести серьезный вред вашему здоровью.

Вариант на скорую руку. Главное — чтобы было чем сделать прорези в швеллере

При хорошей физической подготовке гибка арматуры своими руками может быть выполнена без использования станка, если ее диаметр не превышает 8 мм. Однако следует быть готовым к тому, что радиус сгиба получится слишком большой, и такая гнутая арматура не будет соответствовать всем требованиям, которые к ней предъявляются.

Два отрезка трубы помогут согнуть арматуру при отсутствии других вариантов

Если под рукой есть сварка, то к трубе можно приварить короткий отрезок этой же трубы

Значительно улучшить результат позволяет самодельное устройство, состоящее из двух стальных труб, с помощью которых в домашних условиях можно выполнять даже гнутье прутков большого диаметра. Увеличить диаметр сгибаемой арматуры позволяет использование труб большей длины. Схема, по которой работает такой самодельный гибщик арматуры, достаточно проста: один конец арматуры фиксируют в одной трубе, а вторую трубу надевают на свободный конец прутка. Для того чтобы погнуть пруток, необходимо наступить на одну из труб, а вторую вместе с концом арматуры, которая в ней находится, поднять вверх. Одну из труб с арматурой для более надежного закрепления можно зажать в тиски, вкопать в землю иди даже забетонировать.

Технические характеристики

Особенности гибочного станка для арматурной стали СГА-1

• На плите станка СГА-1 находится воронка для удаления окалины с фланцем для состыковки к системе аспирации;
• Привод гибочного диска проводится через клиноременную передачу от движка;
• Возможно выполнение одновременной гибки нескольких прутков арматуры;
• Все запчасти для станка легко взаимозаменяемы.

Характеристики станка

• Мощность — 3 кВт
• Максимально допустимый диаметр арматуры, мм. — от 10 до 32 мм (Класс арматуры ГОСТ 5781-82 и 10884-94, А-240, А-400,А-500С, Ат-500)
• Внутренний радиус гиба, мм. — 20-55
• Габариты ДхВхШ, см — 79х69х68
• Вес, кг. — 380.

Машина может выполнять до 8 гибов в минуту.

Обзор востребованных моделей

1. СМЖ 172А, Строительные Машины.

Проверенный временем электростанок с высоким ресурсом для непрерывной резки арматуры класса A-I, A-II, A-III с диаметром до 40 мм и полосовой стали с пределом прочности до 470 МПа. Стандартная комплектация включает сварную металлическую станину с закрепленным неподвижным ножом и кулисный механизм, трехфазный привод, ножевую балку для обеспечения функционирования в дистанционном режиме, пусковое устройство и защитный кожух. СМЖ 172 ценится за эффективность и возможность непрерывной рубки в 2 смены, устойчивость корпуса, высокий класс легированной стали режущих элементов, гарантию безопасности оператора и простоту управления. Эту модель рекомендуют купить для предприятий по изготовлению ЖБИ и сборного ж/б, и единичных работ на стройплощадках с крытыми навесами.

2. VEKTOR GQ40.

Высокопроизводительный агрегат для резки от 1 до 3 прутьев с диаметром до 40 мм за раз. Конструкционным отличием является высокая скорость хода ножа (32 в минуту), гарантирующая хорошую точность. Положительно оценивается надежность захвата, сравнительно низкий уровень шума (в пределах 85 Дб, в этом плане в разы выигрывает у аналогов), наличие колес, упрощающих перемещение по площадке, и устойчивость литого чугунного корпуса под ударными нагрузками. Трехфазный электродвигатель позволяет разрезать металлопрокат в непрерывном режиме до 4 ч.

3. SIMA COMBI 30/35.

Комбинированный многофункциональный станок для рубки и гибки арматуры, изготовления хомутов и спиралей с высокой степенью защищенности двигателя и места оператора. Энергию в нем обеспечивает редуктор, подключенный к вентилируемому трехфазному электроприводу с надежной тормозной системой. Благодаря слаженной работе механизма позволяет разрезать элементы с диаметром до 26 мм, изгибать прокат с сечением до 32 мм и обрабатывать до 10 деталей за 1 минуту.

4. Stalex МS-32.

Компактный ручной станок с корпусом из стали, включающий перемещаемый вал и жестко фиксирующие заготовки зажимы. Советуют приобрести для использования непосредственно на строительных и производственных площадках. Благодаря специальным отверстиям на ножках инструмент фиксируется на любой опорной поверхности, модель имеет съемную рукоятку и не нуждается в дополнительном обслуживании. Используется для перекусывания вытянутого проката с сечением до 32 мм, стальных пластин 28×28 и 40×14 мм.

5. Winner MS-20.

Мобильный ручной механизм, закрепляемый на верстаках и используемый для резки арматурных прутьев с диаметром до 20 мм, полос 30×8 и квадратов 18×18. К преимуществам относят низкий вес, устойчивость к нагрузкам и хорошую закалку ножей. Стоит купить при ведении работ на площадках без электричества или для разовых производственных целей, инструмент имеет надежную антикоррозийную защиту и рассчитан на длительный срок службы.

6. ALBA COMBI 32/36.

Универсальный комбинированный с корпусом из литой стали, позволяющий разрезать любые металлические заготовки с сечением от 16 до 29 мм и сгибать в пределах 32. При рубке оборудование может функционировать как в автоматическом программируемом, так и ручном, задаваемом оператором темпе, при выполнении функций изгиба требуемый угол регулируется изменением положения стопорного механизма. Модель не имеет колес для перемещения по площадке, она предназначена для стационарной работы. Безопасность оператора при ее запуске обеспечивается устройством защиты режущего механизма и возможностью остановки в любой момент времени.

Стоимость инструмента

Станки марки СМЖ 172 и их модификации выпускают Астраханский СЗ, и «Строительные машины», также среди российских агрегатов хорошие отзывы имеет продукция Кувандыкского ЗКПО, ВПК «Индустрии» и ООО «Унитех». Зарубежные бренды прежде всего поставляет Китай (Vektor, Stalex, Grost), Испания (Alba, Sima), Чехия (Zitrek) и Италия (ручные механизмы Kapriol и электрические Icaro). Стоимость зависит от производительности, класса и толщины обрабатываемого металлопроката, качества среза, степени защищенности и дополнительных функций. Ножи и запасные детали находятся в свободном доступе и покупаются отдельно.

Наименование	Мощность, кВт	Габариты, мм	Вес, кг	Цена, рубли
СМЖ 172А, Строительные Машины, Россия	3	1100×430×790	435	107 120
VEKTOR GQ40, Китай	1190×450×680	380	97 400
SIMA COMBI 30/35, Испания	4	1200×990×1050	429	476 850
Stalex МS-32, Китай	Ручной привод	510×280×430	50	14 800
Winner MS-20, Тайвань	410×370×200	22	6 500
ALBA COMBI 32/36, Испания	3	950×730×933	305	574 600

Схемы электропроводки

Станок состоит из опорной рамы, на которой размещается плита и редуктор со специальным устройством, отвечающее за гибку детали из прутов. Электроника управляется при помощи педали, нажатие на нее начинает процесс замыкания контактов. Там же располагаются зажимы, между которыми устанавливается деталь и сам гнущий валик.

Чаще всего в станке СГА-1 из строя выходит планка для упорных штырей, так как стенки между отсеками достаточно тонкие. В результате неправильного режима работы, либо обработку заготовок из слишком жесткого металла, стенки могут повреждаться. Также страдает гибочный диск для арматуры (по той же причине), хотя он может выходить из строя из-за разбалансировки оси вращения.

Кроме этого, для корректной работы нужно масло, которое заливается в редуктор, им смазывают детали станка. Без него червячный вал нагревается и КПД всего рабочего процесса падает.

Электрическая схема управления

Кинематическя схема

Установка для гибки арматурной стали СГА 1 (УГА-40).

Станок УГА-40 (СГА 1) предназначен для холодной гибки прутков арматуры железобетонных конструкций в арматурных цехах заводов сборного железобетона и на строительных площадках под навесом в условиях умеренного климата, при строительных работах и т. п. Электромеханический гибочный станок УГА-40 (СГА 1), предназначен для гибки арматуры диаметром до 40 мм и радиусом гиба до 55 мм. Станок для гибки арматурной стали — 1 шт. Техническое описание и инструкция по эксплуатации — 1шт.

Технические характеристики СГА 1:

Наибольшие диаметр изгибаемой арматурной стали по ГОСТ 5781-82 класс А-1, мм	40
Допускаемый наибольший радиус изгиба прутка по внутреннему контуру, мм	55
Допускаемый наименьший радиус изгиба прутка по внутреннему контуру, мм	12/20
Скорость вращения гибочного диска, об./мин.	3,4; 14
Установленная мощность, кВт	3
Габаритные размеры, мм	760 х 790 х 680
Масса, кг	380

Технические проблемы

Часто задаваемые вопросы.

Не меняется реверс

К примеру, у станка не изменяется реверс. Для того, чтобы решить данную проблему нужно осмотреть трехфазный двигатель, а конкретно протестировать его в холостом режиме работы. Если при холостом ходе наблюдаются такие же изменения, то скорее всего двигатель нужно менять или ремонтировать.

Вибрация

Станок СГА-1, применяющийся для гибки арматуры. Фото ПромСтройМаш
Еще одна распространенная проблема — вибрация станка, даже в виду отсутствия заготовки. Это может говорить о том, что двигатель работает в неправильном режиме, либо главная центральная ось разбалансирована, либо аппарат недостаточно хорошо закреплен на полу, либо подкладка между аппаратом и полом неровная или установлена под углом.

Другие вопросы

Также возможен выход гнутых валиков за рабочую плоскость. Иными словами, механизм стремится согнуть деталь за пределами рабочего стола. Данная проблема характерна для станков, у которых нарушена преобразующая шина, то есть поломка произошла на программном уровне. Контрольная панель не преобразует должным образом команды, передаёт механизму неверное указание и неверные координаты вращения и давления.

Ещё одна разновидность такой поломки — это нормальные показания на контрольной панели и некорректная работа механизма в реальности. То есть, на пульте управления оператор будет наблюдать, что процесс идет по стандартному алгоритму, а заготовка не будет гнуться или будет гнуться неправильно. В этом случае нужно осмотреть операционную систему станка. Возможно, придётся поменять программное обеспечение или установить его заново.

Станок СГА-1 для гибки арматуры. Фото Станочный мир

Еще одна распространенная проблема, которая может быть связана как с аппаратной частью, так и с механической — это вылет заготовки. Другими словами, при установке заготовки она не гнется должным образом, а слетает с валиков. Причины могут быть следующие: первая и самая распространенная — нарушение целостности стенок крепежа; вторая — вывод из строя зажимных валиков, третья причина — нарушения в программной оболочке, которые провоцируют слишком быструю или некорректную работу механизма. Перед началом работы рекомендуется вынимать зажимные гнущие валики и центральный вал и вставлять их заново для того, чтобы осмотреть пазы и целостность все системы, продиагностировать аппарат на наличие повреждений.

ВАЖНО! Станки относятся к механизмам потенциальной повышенной опасности. Поэтому рекомендуется обращаться к специалистам, а не ремонтировать их собственными силами, даже при наличии опыта у исполнителя. Ведь поломка механизма может обернуться не только сбоем во всей электронной сети. потери времени, снижением объемов продукции, но и травмой оператора станка.

Инструкция по эксплуатации и внешний вид

Как работает станок? Он работает методом гибки крюков, которые впоследствии служат опорой для модификации формы заготовки.

Последовательность и руководства для проведения работ на гибочном станке:

Процесс гибки арматуры

• Необходимо установить заготовку между центральным пальцем, гибочным и упорным штырём с регулирующим роликом.
• В результате вращения диска, центральный и гибочный пальцы зажимают заготовку, и загибают ее на заданный угол.
• Последующим реверсивным движением освобождается загнутая арматура.
• Остановка станка происходит путём нажатия второго кулачка на второй конечный выключатель.
• Дополнительные запчасти, упоры, на диске нужны для выполнения различной величины гибки.

Режимы работы

Эксплуатация СГА-1 в ручном режиме:

• питание к станку подаётся при помощи автоматического выключателя;
• надавливание педали приводит к замыканию контактов, а диск вращается вперёд;
• для остановки вращения необходимо отпустить педаль;
• реверс происходит при следующем нажатии педали;
• отпуск педали прекращает реверсивное вращение.

Автоматический режим

Гибка прутов на станке может проходить в автоматическом режиме. С этой целью производители предлагают дополнительно укомплектовать станок электронным блоком, который помогает контролировать процесс работы с прутками.

Работа в автоматическом режиме предусматривает наличие двух подрежимов:

• режим одного гиба;
• режим n-гибов с помощью восьми установленных программ.

Дисплей изготовлен из противоударного материала и находится на боковой панели станка. На него выводится текущее значение для угла гиба, которое изменяется клавишами +/-. Разовое нажатие клавиши приводит к смене угла на один градус, а продолжительное зажатие кнопки меняет угол на десять градусов.

Заводы-производители

• Машстройконструкция
• ПромСтройМаш
• РусИнСтрой
• Гигант (Станкокомпания)

Это интересно: Г-40 — станок для гибки арматуры

Все производственные мощности вышеперечисленных компаний располагаются на территории России. Этим обусловлена невысокая цена и быстрая скорость доставки. Тем не менее серия СГА пожалуй единственная, которая нашла применение за рубежом.

Данные производители сертифицированные имеют в распоряжении все необходимые документы и сертификаты на продажу их станки проходят процедуру контроля качества и пригодности к работе.

ВНИМАНИЕ! Если вы приобретаете б/у оборудование и продавец отказывается предоставлять сертификаты или документы, которые подтверждают факт приобретения станка на заводе, скорее всего перед вами подделка.

Запчасти, шестерни, ремкомплекты, ремонт

Тоже самое касается и комплектующих. Производители не просто так акцентируют внимание на покупку именно заводских запчастей. Ознакомьтесь с блоком контактов на нашем сайте, в котором собраны проверенные производители и поставщики комплектующих, чтобы быть уверенным в правильной работе приобретенных станков.

Компании, занимающиеся ремонтом и сервисом станков представлены тут.

Подведем итог обзора. Станок СГА-1 является универсальным механизмом для работы с арматурой разного назначения и структуры. Его цена и характеристики позволят запустить производство с нуля и получать чистую прибыль уже через несколько месяцев, учитывая расходы на электроэнергию и обслуживание. Эксплуатация, установка, транспортировка станка не приносит дополнительных неудобств, если заказывать оборудование у сертифицированных производителей, которые были перечислены в статье.

Не пренебрегайте диагностикой и осмотром оборудования, так как один неправильно настроенный станок может повредить всю электронную сеть, если он включён в цепочку производства или вывести из строя рядом стоящее оборудование посредством механического повреждения.

Как согнуть арматуру в домашних условиях

Вопрос, как согнуть арматуру, не прибегая к помощи профессионального оборудования, может стать ребром не только на стройках, но и на частных постройках, например, на приусадебном участке. При необходимости гибки стальных прутков, когда на объекте нет доступа к электрическим машинам, можно использовать ручной инструмент для гибки арматуры. Сегодня речь пойдет о простых, но очень функциональных инструментах от производителя Afacan .

Наиболее распространенные ручные инструменты для гибки арматуры:

Ключ для гибки арматуры Afacan

Специальный инструмент, который используется для гибки стальных стержней, закрепленных в бетонных конструкциях, называется ключом для арматуры . Материал ключа — легированная сталь, прошедшая индукционную закалку в зоне рабочей зоны, что обеспечивает прочность и долговечность инструмента.

Рукоятка покрыта специальной порошковой краской, имеет прорезиненный наконечник для удобного хвата.
Ассортимент ключей для фитингов Afacan насчитывает 12 моделей, которые предназначены для гибки прутков диаметром от 10 мм до 32 мм с шагом 2 мм. За один раз одним ключом можно согнуть 1 стальной стержень определенного диаметра. Вес одного ключа от 950 г до 7,5 кг, длина от 710 до 1500 мм.

---

Указанный вес и размер позволяют легко работать с инструментом и переносить его с места на место.

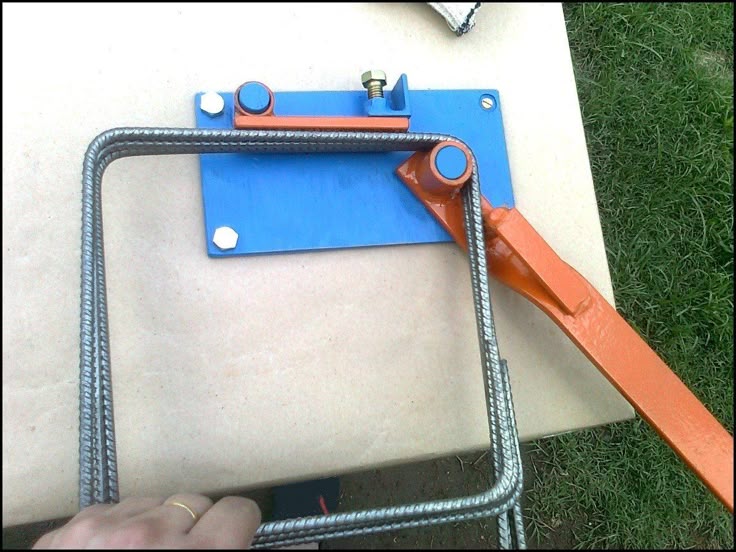

Ручной станок для гибки арматуры Afacan

Специальный инструмент, который используется для гибки круглой, квадратной и полосовой стали, называется арматурным станком. Ручные станки Afacan предназначены для гибки арматуры в холодном состоянии.
Модельный ряд состоит из 7 моделей, которые гнут арматуру диаметром от 6 до 16 мм, а длина рычагов варьируется от 940 мм до 1430 мм в зависимости от модели.

---

Перед использованием ручной машины ее следует закрепить на твердой горизонтальной поверхности с помощью винтов или болтов. Для лучшего понимания принципов работы на ручном станке для гибки арматуры Afacan предлагаем посмотреть видео: →


Усовершенствованные способы гибки арматуры

К профессиональным методам относится гибка арматуры с помощью электрических машин. Такие устройства значительно повышают эффективность процесса, упрощают работу и позволяют гнуть арматуру в промышленных масштабах. Их использование целесообразно на крупных предприятиях, занимающихся изготовлением железобетонных конструкций, специализированных организациях по производству арматуры и на строительных площадках под навесом. В частном строительстве при небольшом объеме работ достаточно иметь ручной станок для гибки арматуры. Для качественной гибки необходимо правильно закрепить ручной станок на столе или станине с помощью саморезов или шурупов, которые прочно вкручиваются в станину.

!!! Важный момент: сваривать машину НЕЛЬЗЯ! Вам нужно ТОЛЬКО исправить это с помощью винтов или винтов.

Что выбрать: ручной ключ или станок для гибки арматуры?

Если нет необходимости гнуть арматуру в промышленных масштабах, для частного строительства будет достаточно ручного инструмента. Вопрос в том, какой инструмент следует приобрести.

Разберемся:

ключ для гибки арматуры используется для фиксации арматуры в бетоне; 9Станок для гибки арматуры 0019 применяется на этапе подготовки армирования конструкции.

Для чего нужна гнутая арматура?

Область применения гнутых стальных стержней очень широка. При возведении железобетонных конструкций наиболее уязвимыми местами считаются стыки арматуры — например, углы. Создание углов и других конструктивных элементов путем пересечения гладких стальных стержней является нарушением технологии строительства. Именно в этом случае стоит использовать цельную арматуру, согнутую в соответствии с необходимой конфигурацией.

Для того чтобы согнуть стержни в домашних условиях, часто прибегают к кустарным, ненадежным методам: перед сгибанием стержень надпиливают или нагревают паяльной лампой. Эти действия значительно ослабляют конструкцию, отрицательно сказываются на прочностных характеристиках металлопродукции. По технологии гнуть арматуру нужно только в холодном виде и исключительно механическим способом. При этом стержни сохраняют свои первоначальные физико-химические свойства и обеспечивают прочность железобетонных конструкций.

Именно поэтому ключи или станки для гибки арматуры пользуются большим спросом в качественном частном или промышленном строительстве.
