Как правильно подобрать анкеры

В ходе строительных и ремонтных работ зачастую возникает необходимость подвесить какой-то тяжелый предмет (например, массивную люстру) к перекрытию либо зафиксировать в стене определенные элементы сложной конструкции (например, тренажера). В таких случаях целесообразно использовать крепежные детали анкерного типа. Они спроектированы и изготовлены так, чтобы выдерживать большие усилия на изгиб и противостоять значительным нагрузкам на вырывание, воздействующим на этапе эксплуатации. Современная промышленность выпускает анкеры многих видов. Поэтому сегодня актуальным является вопрос, как правильно подобрать такое крепежное изделие.

Способ крепления

Основной критерий, применяемый для подразделения анкеров на различные категории, является способ крепления. Таковых сегодня существует два – механический и химический. Коротко рассмотрим их особенности.

Механическое крепление

Анкеры, работа которых основана на креплении механического типа, удерживаются в основании после воздействия нагрузки благодаря двум силам.

Сила трения. Возникает, когда вектор воздействующей нагрузки направлен параллельно оси крепежной детали. Проще говоря, трение появляется, если внешняя сила N пытается вырвать/выдернуть анкер из материала основания, как показано на рисунке.

Сила упора. Появляется, когда вектор приложенной нагрузки направлен перпендикулярно оси элемента анкерного крепления. То есть, если внешняя сила стремится его сломать либо согнуть (см. рисунок). При этом ее действие компенсируется за счет внутреннего сопротивления материалов: основания – на необратимое разрушение, самого анкера – на излом.

Механический принцип крепления заключатся в следующем: у анкерной детали имеются две части: внутренняя и наружная.

Первая – распорная – расширяет вторую. Такая конструкция обеспечивает надежную установку анкера в основание при его забивании либо при закручивании.

Химический способ крепления

Химический способ крепления по сравнению с механическим характеризуется большей универсальностью. Он применим, практически, для любых оснований, в частности, пустотелых или обладающих хрупкой структурой. Чаще всего химический способ крепления используют при работе с пустотелым кирпичом, газо- и пенобетоном.

Ниже представлена последовательность этапов крепления химическим анкером.

На первом этапе в основании высверливается отверстие.

Затем посредством цилиндрической щеточки/ершика с жестким ворсом из отверстия удаляются осколки материала базы и пыль.

На третьем этапе с помощью насоса осуществляется финишная продувка монтажного отверстия.

Второй и третий этап нужно проводить с особой тщательностью. Иначе рабочую смесь химического анкера свяжут оставшиеся в отверстии частицы материала основания.

Далее с использованием пистолета-смесителя двухкомпонентный состав химического анкера вносят в подготовленное отверстие.

На пятом этапе в отверстие с рабочей смесью необходимо вставить резьбовую шпильку металлического анкера, прокручивая ее при этом, как-бы ввинчивая. Далее, прежде чем приступать к заключительному шестому этапу, нужно дождаться застывания клеевой массы. Требующийся на это временной интервал зависит от температуры воздуха. Если она даже немного ниже 0°С состав может затвердевать часов 8-10. При Т≥15° на это уходит в среднем порядка получаса-сорока минут. Убедившись в застывании состава химического анкера, можно соединять с основанием нужный объект. В бытовых целях данный крепеж не нашел широкого применения. Домашние мастера чаще используют механические анкеры. Причина банальна – последние детали заметно дешевле.

Разновидности анкеров для полнотелых оснований

По определению анкер – это крепежный элемент, применяемый при работе с полнотелой установочной базой, такой, например, как бетон, природный/натуральный камень, строительный кирпич. Ниже представлены наиболее востребованные виды таких деталей.

Анкерные болты

Для работы в полнотелом твердом материале анкерные болты являются самым надежным крепежом. Они бывают разных конструкций, но состоят они в обязательном порядке из следующих частей;

• болт с шестигранной головкой;




• втулка с технологическими прорезями;




• гайка конической формы с насечками.

Принцип действия такой: когда болт завинчивается в конусообразную гайку, та входит в нижнее отверстие втулки. В результате такого перемещения последняя расширяется и упирается сформировавшимися выступами во внутреннюю поверхность монтажного отверстия, обеспечивая таким образом надежное крепление самого болта.

Забивные анкеры

Данные изделия находят применение в случаях, когда необходимо прикрепить к основе крупный предмет, обладающий большим весом, или если предполагается, что в процессе эксплуатации установленный объект будет подвергаться воздействию значительных динамических либо статических нагрузок. В конструкцию забивного анкера входят:

• втулка, с прорезями, произведенная из металла высокой прочности;




• конусообразный распорный элемент.

Порядок установки представлен ниже.

Первый этап стандартен – в материале основы нужно высверлить отверстие с диаметром втулки.

На втором этапе из отверстия удаляются образовавшиеся в ходе сверления частицы установочного материала и пыль.

Далее с помощью молотка втулку необходимо забить в подготовленное отверстие.

На четвертом этапе с помощью специального приспособления конусообразный распорный элемент вбивается до противоположного конца втулки. Делать это нужно аккуратно, чтобы не повредить ее внутреннюю резьбу. Прорези втулки расширяются, лепестки расходятся, упираются в стенки монтажного отверстия.

Заключительный – пятый – этап предусматривает ввинчивание анкерного болта, продетого в отверстие уголка подвешиваемого объекта, во втулку с распорным элементом. В итоге получается надежное крепление.

Клиновой анкер

Принцип действия данного метиза во многом схож с тем, как работает анкерный болт. И здесь имеется элемент, расклинивающий муфту, в результате чего ее лепестки расходятся и упираются в стенки проделанного в основе отверстия.

Наряду с этим, заметны следующие отличия

• роль болта играет резьбовая шпилька с гайкой и плоской шайбой;




• муфта не защищает всю резьбу стержня, как это наблюдается у анкерного болта;




• конусообразный распорный элемент выполнен не в виде гайки, а является элементом резьбового стержня.

Этапы установки детально показаны в видео о клиновом анкере от известного производителя данной продукции компании Sormat. Запуск ролика осуществляется наведением курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки компьютерной мыши.

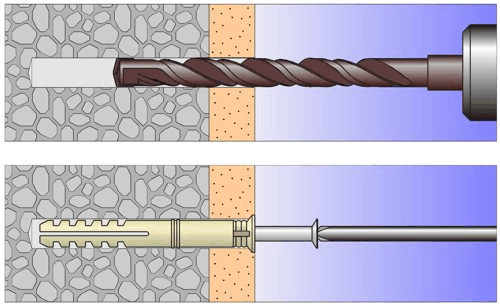

Рамный анкер

В качестве основного элемента конструкции рамного анкера вступает выполненная из металла втулка с продольными прорезями. В ходе монтажа данного крепежного элемента именно благодаря такому исполнению этой втулки формируются своего рода лепестки. Они разжимаются при ввинчивании болта в конусообразную гайку, и углубляются в стенки монтажного отверстия, обеспечивая тем самым надежное крепление всего анкера.

Особенностью этой крепежной детали является конусообразная конфигурация ее шляпки, благодаря чему обеспечивается ее полное заглубление в отверстие для монтажа. Поэтому при его высверливании необходимо предусмотреть «потай» для размещения головки болта.

Процедура установки рамного анкера показана на видео. Для запуска ролика наведите курсор на ниже размещенную картинку, а далее действуйте в соответствии с высветившейся подсказкой.

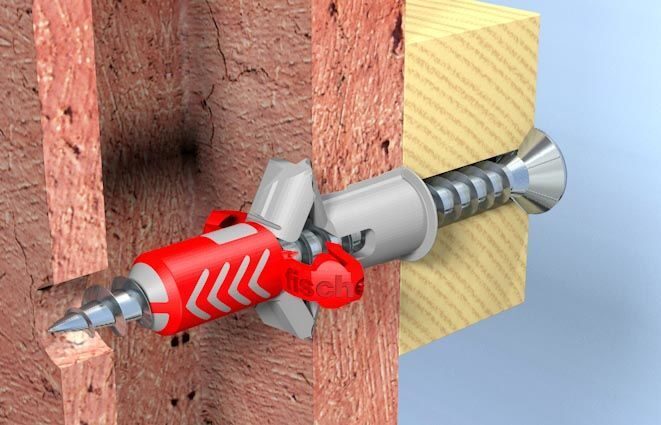

Разновидности анкеров для пустотелых конструкций

Использование вышеописанных анкеров для крепления объектов в пустотелом основании невозможно. Обусловлено это отсутствием силы трения между внутренней поверхностью установочной базы такого типа и поверхностью крепежной детали. Для нивелирования данной проблемы были разработаны специальные анкеры. Рассмотрим лишь наиболее ходовые разновидности.

Анкер двухраспорный

Двухраспорный анкер состоит из:

• шпильки. Ее рабочая часть характеризуется конусообразной формой. На верхнем отрезке шпильки выполнена метрическая резьба;




• двух цилиндрических распорных втулок с прорезями;




• головки. Допустимые варианты ее исполнения – гайка, кольцо, крюк;




• плоской шайбы.

Принцип работы двухраспорного анкера такой: когда гайка завинчивается, конический стержень одновременно оказывает воздействие на обе втулки. В результате их отверстия распираются и формируется весьма надежное крепление.

Порядок установки этой крепежной детали представлен ниже.

Первый этап стандартен: нужно высверлить отверстия в уголке крепления подвешиваемого объекта и в материале основания. По завершении из отверстия нужно удалить частицы, образовавшиеся в ходе сверления, и пыль.

Далее анкер необходимо вставить в подготовленное отверстие и с помощью молотка вбить его до упора.

На завершающем этапе следует закрутить гайку. Достаточно на 4-5 оборотов.

Анкер данного вида наиболее подходит для крепления объектов на основе из гипсокартона. Он не просто не раскрошит хрупкий лист, но еще и надежно зафиксируется на его противоположной стороне в пустотелом пространстве.

Установка этого крепежного элемента (другое его название – дюбель Молли) выполняется так:

• сначала в гипсокартонном листе нужно высверлить отверстие требуемого диаметра;




• затем анкер необходимо вставить в это отверстие;




• на следующем этапе в отверстие анкера продевается болт и вкручивается в его резьбовой цилиндрический конец. В ходе этой процедуры, образно говоря, «крылья бабочки» раскрываются за счет того, что наконечник дюбеля Молли притягивается к головке болта и прижимаются к листу гипсокартона.

Более наглядно весь этот процесс представлен в видео об установке анкера-бабочки от известного производителя – швейцарской фирмы «Mungo». Запуск ролика осуществляется в том же порядке, что был указан выше.

Материал изготовления

Для изготовления анкерных болтов используют металлы – углеродистую и нержавеющую сталь, а также алюминий и латунь. В целом же, при выборе сырья, производители должны учитывать требуемую прочность данных крепежных деталей. Наиболее востребованы анкерные болты следующих классов прочности: 10.9; 9.9; 8.8; 6.8. Марки углеродистой стали, свойства которых соответствуют их требованиям, указаны ниже.

• Класс прочности 10.9. Сталь:




• высококачественная конструкционная легированная Ст.35XГСA и Ст.30XГCА;




• конструкционная легированная Ст.40X и Ст.40Х Селект;




• конструкционная низколегированная Cт.40Г2 и Cт.45Г;




• высококачественная легированная конструкционная Ст.38XА;




• конструкционная низколегированная Ст. 35Х.

• Класс прочности 9.9. Сталь:




• борсодержащая легированная конструкционная Ст.20Г2P;




• конструкционная хромкремнемарганцовая легированная Ст.35XГСА;




• Ст.30XГCА, Ст.40X, Ст.38XА, Ст.35Х;




• конструкционная качественная Cт.45, Ст.35.

• Класс прочности 8.8. Сталь Ст.20Г2P, Ст.38XА, Ст.35Х, Cт.45, Ст.35.




• Класс прочности 6.8. Сталь Ст.35, Ст.20, а также качественная нелегированная конструкционная Cт.20кп




Изготовленные из углеродистой стали анкерные болты с целью повышения антикоррозионных качеств покрываются защитным слоем. Наибольшее распространение в этом плане получили две технологии – горячая оцинковка и гальваническое оцинкование.

В современной металлургии для производства анкерных болтов применяется также и нержавеющая сталь марок A4 и A2. В данном случае обозначать класс прочности этого сырья принято иначе. Например, маркировка A4-80 говорит, что граница прочности сплава A4 равна или меньше 800 Н/мм кв.

Заключение

Подвод итоги, следует сказать о возможных последствиях некорректной установки крепежных деталей анкерного типа или если нагрузка превысит допустимую. Тогда могут наблюдаться следующие явления: во-первых – вырывание самого болта с одновременным разрушением участка основания, в который он был погружен. Во-вторых, нарушение целостности анкера либо его форм. В-третьих, – разрушение крепежной детали в результате воздействия коррозии. Отмечались даже случаи, когда анкера расплавлялись! Поэтому прежде чем приступить к их монтажу, обязательно нужно изучить инструкцию по применению.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

особенности, виды, типы креплений, инструкция по монтажу, советы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Как установить бетонные клиновые анкеры

Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и этапов установки.

21 мая 2021 г.

Боб Карлайл

Concrete Fasteners Inc.

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они сделаны, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.

• Углеродистая сталь — клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.

Эмпирическое правило:
Чем больше диаметр, тем лучше удерживающая способность.

• Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
• Нержавеющая сталь 316 – нержавеющая сталь высшего сорта , из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения и при наличии некоторых химических веществ, таких как хлор, в плавательных бассейнах и вокруг них.

Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах больше 1/2 дюйма

Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и от любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания. Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.

Длина клинового анкера для бетона зависит от толщины закрепляемого материала и глубины погружения клинового анкера в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Минимальная глубина встроения по диаметру

Диаметр и глубина отверстия

Диаметр отверстия для анкерного клина в бетоне равен диаметру клина в бетоне. устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма.

Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути.

Установка клинового анкера для бетона

1. С помощью ударной дрели в ударном режиме и сверла с твердосплавным наконечником, соответствующего стандарту ANSI B212.15, а также того же диаметра, что и диаметр устанавливаемого клинового анкера для бетона, просверлите отверстие в бетоне.
2. Просверлите отверстие как минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клиновой анкер, или на 1/2 дюйма глубже, чем минимальная глубина заделки.
3. С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
4. Навинтите гайку на резьбовой конец клинового анкера для бетона так, чтобы верхняя часть гайки находилась на одном уровне с верхней частью клинового анкера для бетона. Это защитит резьбу от повреждения во время установки.
5. Вставьте анкерный клин для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если анкерный клин для бетона устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого анкерного клина для бетона.
6. Ударьте молотком по торцу с накидной гайкой клинового анкера для бетона, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или ниже поверхности прикрепляемого элемента.
7. Пальцами затяните гайку.
8. Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством анкеров для бетона с 1981 года.

Советы по защите резьбы клиновых анкеров

«Как сделать» и «Почему» для распорных анкеров для бетона

Советы по креплению порогов Плиты для бетонного фундамента

Правила изменились… и анкеры тоже

GRS-IBS экономит время при замене бетонного моста

CONFAST 1/4 -20 x 2 1/4 дюйма.

Бетонный мужской анкерный анкерный комплект

Допуски на анкерные болты

Диабло просверливает арматуру с помощью сверла Demon SDS для арматуры в World of Concrete 2022

Сварная проволочная арматура подрядчика (WWR) должна быть альтернативой удалению и дилемма

8

8 замена ВВР.

Борьба с трещинами в плитах с необычной геометрией панелей

Советы по борьбе с трещинами в бетонных панелях необычной формы.

Hillman представляет системы крепления бетона для средних нагрузок на WOC

Разработанные для легких и средних нагрузок в бетоне, блоках и кирпиче, эти прочные, устойчивые к коррозии анкеры соответствуют нормам ICC-ES и доступны в трех цветах: синем, белом и черном на 3/16 дюйма 1/. Диаметры 4 дюйма и 5/16 дюйма.

Аккумуляторный отбойный молоток на 60 В в новых продуктах Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто протестирует новый аккумуляторный отбойный молоток на 60 В, бесщеточный, 20 В, 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

Жесткий соединительный уголок RCA-C

Анкеры CONFAST Sammys

Анкеры CONFAST Strike

Технические характеристики и инструкции по установке анкеров CONFAST Strike в бетоне.

Практический пример: 931 дом зависит от строительства подпорной стены в Южной Калифорнии.

Для развития Portola Hills требовалось преобразовать участок из его естественного состояния долин и крутых склонов в акры готовых к строительству плоских участков. Большая подпорная стена была построена, чтобы увеличить площадь собственности.

Бетонный клиновой анкер Kwik Bolt-TZ2

STAFDA 2021 объявляет Дона Кудлака из Aerosmith Fastening Systems в качестве ассоциированного спикера отрасли на 24-26 октября, в Орландо, штат Флорида.

Советы по защите резьбы клинового анкера

Повреждение резьбы на бетонном анкере во время установки является распространенной причиной увеличения затрат и сокращения срока службы.

Concrete Fastening Systems представляет анкеры с разъемным приводом Confast

Марка анкера с разъемным приводом CONFAST предлагает широкий диапазон длин, чтобы помочь выбрать наиболее эффективный крепеж для каждого конкретного применения.

Строительство фундамента на берегу моря на скале

Каждый год Ассоциация бетонных фундаментов (CFA) из Маунт-Вернон, штат Айова, проводит конкурс на лучший и самый сложный проект фундамента года.

Анкеры Confast с плоской головкой и втулкой

Гильзовый анкер с плоской головкой является хорошим выбором при креплении к плотному монолитному бетону, легким пустотелым блокам, а также к полнотелому кирпичу и пустотелому кирпичу.

Типы анкеров для бетона и способы их применения сделать мрачное признание: я

люблю крепить вещи к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете неправильные анкеры для бетона, вас ждет невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, желая бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

• Типы анкеров для бетона
• Инструменты для установки различных типов анкеров для бетона
• Краткое описание типов анкеров для бетона и способы их использования

Типы анкеров для бетона Вы можете найти десятки типов анкеров

8 бетонные анкеры на средней строительной площадке. Я использую несколько регулярно.

В самых прочных анкерных системах используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, гильзовые анкеры, бетонные анкеры большого диаметра, свинцовые щиты, пластмассовые анкеры и Tapcons (бетонные винты)

Клиновые анкеры и гильзовые анкеры

Как клиновые анкеры, так и гильзовые анкеры являются отличными типами бетонных анкеров, количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Клиновой анкер (также известный как Red Heads, торговая марка) Втулочный анкер с отверстием правильного размера для сверления, указанным на анкере

Установка клиновых и втулочных анкеров для бетона – сверление

Клиновые и втулочные анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

Просверлите основание, используя его в качестве шаблона, когда это возможно. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Очень важно удалить бетонную пыль перед установкой анкеров. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.

Забивка анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте оставшуюся часть анкера с помощью молотка или небольшой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Премиум бренд слева, дешевый справа. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по выступающему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, в том числе анкеры для тяжелых условий эксплуатации марки Tapcon, имеют несколько больших преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты и одна из причин их использования — винтовые проушины. Пластмассовые анкеры

Свинцовые щиты, хотя и полезны, но потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.

В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы по бетону Tapcon

Без преувеличения можно сказать, что Tapcon изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Пороховой крепеж вместе с патронами калибра .22. Они простреливают дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор отлично держатся. Я использую пороховые крепежные детали, чтобы закрепить эти 2×4 на стенах из шлакоблоков, чтобы сделать большие полки. Забытый тип бетонного анкера

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» тумблер болт с раскрытыми крыльями. 1/4 обозначает диаметр болта.

Инструменты для установки различных типов анкеров для бетона

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

• Аккумуляторная перфоратор
• Биты для каменной кладки
• Биты Tapcon или Tapcon монтажный комплект
• Маленькая груша или другой способ продуть или пропылесосить отверстие
• Молоток
• Разводной гаечный ключ
• СИЗ (защита органов слуха, очки и пылезащитная маска)

Только основы для установки анкеров в бетон

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

• Аккумуляторный перфоратор
• Биты для каменной кладки
• Биты SDS Plus Tapcon и монтажный комплект
• Пылесос
• Молоток
• Строительная отвертка
  Набор гаечных ключей с гаечным ключом0016
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Легкие перфораторы позволяют быстро сверлить бетон

Комплект для установки анкеров Pro Concrete — идеально подходит для анкеров Tapcon размером до 3/4 дюйма

• Перфоратор дрель со встроенным пылеудалением HEPA
• Биты SDS Plus
• Биты SDS Plus Tapcon и монтажный комплект (не показаны)
• Пылеудаляющее устройство HEPA (не показано)
• Инженерный молоток весом 3 или 4 фунта
• Строительная отвертка
• Ударный гайковерт с ударными головками и рукояткой для строительной головки
• Воздуходувка для очистки поверхности после установки, если необходимо
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеуловитель на перфораторе делает рабочую площадку намного чище

СИЗ – средства индивидуальной защиты

Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

У нас есть несколько статей на эту тему:

• Таблица 1 Соответствие требованиям OSHA
• Как купить пылеудаляющий аппарат
• Допустимый предел воздействия кремнеземной пыли

Защита глаз и ушей имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы пылезащитная маска соответствовала Таблице 1 при работе с бетонной пылью

Краткое изложение типов бетонных анкеров и инструкции Используйте их

Я показал вам много типов бетонных анкеров.
