Крепеж для троса: разновидности, правила закрепления тросов

Ни одна стройка не обходится без транспортировки строительных материалов на территории объекта и погрузо-разгрузочных работ. Если длины каната не хватает, его можно удлинить. Если к грузу нужно прикрепить трос при помощи карабина, нужно сделать петлю. И сделать это помогут крепления и зажимы для тросов.

Содержание

Типы креплений

Существует несколько типов креплений.

U-образный зажим

По конструкции напоминает латинскую букву «U». Имеет резьбовые шпильки, на которые надевается прижимная зубчатая планка-шайба. Гайки накручиваются на резьбу, сдвигая скобу крепления троса вверх, и она прижимает стальной канат к основанию зажима. Есть также U-образные скобы с отверстиями для крепежных валиков. Они изготавливаются из оцинкованной стали и выдерживают слабые и средние нагрузки при транспортировке грузов и техники.

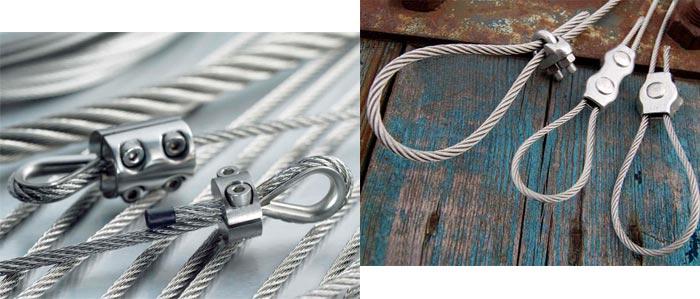

Плоский тросовый зажим

Представляет собой металлическую пластину с двумя шпильками с резьбой. На них надевается другая прижимная пластина, которая сверху притягивается гайками. Есть разновидности с одной (simplex), двумя (duplex) и тремя (triplex) шпильками. Материал изготовления – углеродистая сталь.

Трубчатый зажим

Это пустой цилиндр, в который просовывают концы канатов и сплющивают их специальным прессом или ручным гидравлическим инструментом. Также с его помощью на концах канатов делают петли. Обычно зажимы изготавливаются из алюминия, но для работы в суровых условиях используют изделия из нержавеющей стали. Медные зажимы применяются для работы в агрессивных химических условиях.

По конструкции и заводскому исполнению зажимы делятся на:

1. Клиновые. Подходят для такелажных работ и тросов большого диаметра. Они пользуются популярностью у электриков, которые закрепляют самонесущие изолированные провода (СИП) на столбе. Кроме металлических скоб конструкцией предусмотрено два рычага, которые обеспечивают высокопрочное соединение.
2. Болтовые. Самое простое исполнение такого фиксатора можно увидеть при установке розетки или патрона с лампочкой. Жилы кабеля попадают между шляпкой болта и прижимной пластиной. Конструкция затягивается гайкой. В результате образуется достаточно прочное соединение.
3. Винтовые. Такие зажимы в такелажных работах почти не используются, а применяются в электрике. Например, в клеммниках, в шинах заземления и нулевых шинах, где в отверстие вставляется кабель, и винт, закручиваясь, прижимает его своим концом к телу детали.
4. Заклинивающие. Предназначены для крепления канатов и кабелей без изоляции на специальную анкерную опору.
5. Прессуемые. Представляют собой две пластины, которые сжимают между собой трос. Есть и другая разновидность зажима: металлическая трубка, согнутая под углом. В нее просовываются концы канатов, а внутрь закручивается резьбовая шпилька, которая прессует их между собой. Такой крепеж для троса сверхпрочен и выдержит даже самые серьезные нагрузки.
6. Клыковые. Главный представитель быстросъемных клыковых зажимов – тот же самый u-образный прижимной механизм с зубчатой планкой, надеваемой на шпильки, и двумя гайками.

Виды материалов и покрытий

Так как работа с тросами и зажимами предполагает значительные нагрузки, материалы для изготовления должны использоваться очень прочные. Чаще всего это нержавеющая и обычная сталь, медь и алюминий, но бывают также зажимы повышенной прочности из углеродистой стали. Для работы в жестких погодных условиях используется зажим, который проходит гальваническую обработку цинком. Оцинкованная поверхность противостоит коррозии.

Установка зажимов на канаты и крепление

Суть сопряжения канатов проста. При построении канатной петли, нужно свободный конец троса приложить к его телу на такое расстояние, чтобы можно было установить минимум три зажима. Между ними должно быть расстояние не менее шести диаметров. От их правильного расположения зависит прочность соединения. Так, тело фиксатора должно находиться со стороны тела каната, а прижимная планка должна придавливать конец к его телу.

Как говорилось ранее, U-образные канатные зажимы выдерживают относительно слабые нагрузки, а рекомендуемое количество зажимов на одной петле – от трех. Если нагрузка превышает  ожидаемую, нужно не увеличивать количество фиксаторов, а использовать другой их тип. В отдельных случаях необходимо крепление троса к плоскости с натяжителем. По сути, это крепление к стене при помощи специальной шайбы и самореза.

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Да!

45.2%

Нет. Требуются дополнительные ответы.
Сейчас спрошу в комментариях.

40.09%

Частично.  Еще остались вопросы.
Сейчас отпишусь в комментариях.

14.7%

Проголосовало: 1272

Оцените полезность статьи, нам будет приятно 🙂

Как правильно использовать зажимы для тросов: особенности монтажа и варианты крепления

Дата публикации: 28.04.2018

Всегда нужно знать заранее, как закрепить трос для правильного его дальнейшего использования. Чтобы выполнить такое мероприятие, требуются специальные зажимы, способные скреплять концы крепких канатов, изготовленных из металла. Применяя такое простое изделие, каким является клиновой зажим, получится без особых проблем выполнить на конце троса необходимые для его комфортной эксплуатации петли.


Традиционный вариант использования зажимов — необходимость закрепить к надежной конструкции металлический канат, чтобы выполнить требуемые действия со значительными нагрузками. Обеспечить выдерживание металлическим тросом всех прилагаемых нагрузок позволяет зажим, но только при условии, что производитель выпустил изделие, отвечающее всем установленным стандартам.
Каждое такое изделия отличается особенной конфигурацией, но в целом они весьма схожи между собой конструктивно. Обобщая, можно утверждать, что любой зажим имеет металлическую дугу, на концы которой заворачиваются шестигранные гайки. Рассматривая на фото различные варианты зажимов, можно убедиться, что конструктивно такое приспособление чрезвычайно простое.
Профессионалы утверждают, что качественную фиксацию каната способны обеспечить максимум три зажима. Они надежно сцепляют концы металлического троса, гарантируя необходимую безопасность при выполнении любых действий с канатом.
Когда стальной трос испытывает увеличенную нагрузку, для его закрепления требуются иные изделия, способные более надежно выполнять фиксацию окончания каната. При этом увеличение числа зажимов совершенно не способно гарантировать безопасное закрепление.

С целью получить действительно качественные зажимы, предприятия-производители применяют для их изготовления высокопрочную сталь. Чтобы придать изделию максимальную надежность, его поверхность непременно требуется покрывать особым защитным покрытием, в качестве которого традиционно выступает гальваническое оцинкование.
 Применяя такой метод защиты, получится обеспечить для изделия гарантированную устойчивость перед агрессивным воздействиям атмосферы, ржавчиной, окислением. Оцинкованный зажим — наиболее прочное соединение, используемое для металлических канатов.

Заводы-производители сейчас выпускают несколько модификаций канатных зажимов:
• Обжимной тросовый зажим.
• Одинарные изделия. Это самые распространенные модели. При их изготовлении предприятия применяют оцинкованную сталь. Внешне такое изделие имеет вид петли, закрывающей сам зажим. Для фиксации требуется использовать расположенное у основания всей конструкции крепление. Стоит учитывать, что такие модели относятся к бытовым приспособлениям, поскольку они не способны выдерживать слишком большие нагрузки.
• Плоские модели. Чтобы их изготовить, производители используют углеродистую сталь, отличающуюся повышенным показателем предела прочности. Чтобы сделать изделие более надежным, его покрывают тонким слоем оцинковки. Традиционно диаметр таких зажимов не превышает значения в 40 мм. Визуально конструкция выглядит, как две пластины, соединяемые между собой болтами на гайках.
• Двойные канатные зажимы.
• Дугообразные зажимы. Визуально они напоминают слегка вогнутый цилиндр. Он соединяет концы тросов при помощи пары болтов, расположенных на конце изделия. Применяют такие приспособления при необходимости соединить отдельные канаты из металла, но конструкция этих зажимов разрешает выполнять из тросов и петли.

Как длина зажимов, так и их диаметр встречаются разными. Классифицируют изделия обычные, а также усиленные. Для их производства используют разный материал: медь и алюминий, оцинкованная и обычная сталь.
При использовании любых зажимов, которыми фиксируется металлический канат, запрещено категорически изменять начальную форму фиксатора, применяя отбойный молоток либо сварочное оборудование. Такое мероприятие не только испортит изделие, но и гарантированно ухудшит качество закрепления тросов.
Инструкция по выполнению надежной фиксации канатов предельно простая: изделие, которым предполагается выполнить крепление, требуется устанавливать таким образом, чтобы соединительная перемычка располагалась на той стороне троса, нагрузка на которую будет основной.

Приобретая любой вариант фиксатора, непременно обращайте особое внимание на его качество исполнения. О нем свидетельствуют такие технические параметры:
• На изделии четко видна маркировка, ее легко разобрать, не используя оптические приспособления.
• Поверхность зажима идеально гладкая. Отсутствуют на нем трещины либо сколы.
• Изделие отвечает характеристикам, которые обозначены для канатов, которые требуется зафиксировать.
Даже у хорошего, действительно надежного, изготовленного в соответствии с требованиями зажима стоимость не высокая. Хотя конструкция такого изделия необычайно простая, перед его использованием профессионалы настоятельно рекомендуют потребителям изучить подробную инструкцию, касающуюся требований по монтажу. Любое изделие отличается такими специфическими нюансы, подозревать о которых иногда даже не получается.


5 простых способов починить изнашивающиеся кабели

Большинство кабелей подключают и оставляют в покое на годы. Все эти кабели питания и HDMI, соединяющие вашу домашнюю развлекательную систему, редко трогают. Кабели, тщательно разложенные на вашем рабочем столе, также можно закрепить на месте.

Но кабели, которыми мы пользуемся каждый день — зарядные устройства для компьютеров и смартфонов — проходят через ад. Их ежедневно скручивают, дергают и сгибают, и в какой-то момент они обязательно сломаются.

Если один из ваших кабелей начинает изнашиваться, вы можете противодействовать повреждению с помощью одного из этих быстрых решений.

Изолента

Один из самых экономичных способов фиксации кабеля, который вот-вот подойдет к концу, — это кусок изоленты. Это не будет красивым и не самым безопасным методом. Но изоленту можно найти по цене от 1 доллара (около 0,69 фунта стерлингов в Великобритании или 1,39 австралийского доллара в Австралии) до 5 долларов (3,46 фунта стерлингов или 6,93 австралийского доллара) за рулон.

Изолента некрасивая, но в целом дешевая.

Тейлор Мартин/CNET

Вы можете не торопиться, аккуратно обмотав кабель, чтобы укрепить его, но лучший способ предотвратить дальнейшее повреждение — несколько раз обмотать разорванную или изнашивающуюся часть кабеля изолентой, а затем выйти из этого места. Это фиксирует любые разрывы в кабеле и помогает предотвратить дальнейшее повреждение. Только не ждите, что это будет длиться вечно.

Сейчас играет:
Смотри:

5 простых способов исправить изнашивание кабелей

1:56

Термоусадка

Более долгосрочное решение — термоусадка. Это также более дорого и может не сработать, если оба конца кабеля значительно больше, чем диаметр самого кабеля.

Термоусадочные трубки бывают разных размеров и могут стоить от нескольких долларов до более 20 долларов США (13,81 фунтов стерлингов или 27,73 австралийских долларов) или 30 долларов США (20,71 фунтов стерлингов или 41,59 австралийских долларов) за упаковку в ассортименте.

Когда вы найдете размер, который подходит для вашего изнашивающегося кабеля, наденьте его на один из концов, поместите термоусадку на пораженный участок и используйте тепловую пушку или фен на сильном огне, чтобы активировать ее. Под воздействием тепла трубка сжимается и прилипает к кабелю, обездвиживая и укрепляя поврежденный участок.

10 старых кабелей, которые нужно оставить при себе (и 6 выбросить)

+14 еще
Посмотреть все фото

Sugru

Sugru просто замечательно иметь под рукой по ряду причин, одна из которых — старые и изношенные кабели. Это похожее на замазку вещество, которому можно придать практически любую форму, и после того, как вы дадите ему постоять и вылечить примерно 24 часа, оно станет очень прочным, похожим на резину материалом.

Молдинг Сугру поможет починить провода.

Тейлор Мартин/CNET

Если вы нанесете Sugru на сломанную часть кабеля, это может помочь предотвратить дальнейшее повреждение этой области. Тем не менее, Sugru не обходится дешево. Пакет из 3 одноразовых пакетов Sugru стоит от 9 долларов (6,21 фунтов стерлингов или 12,48 австралийских долларов) до 12 долларов (8,29 фунтов стерлингов или 16,64 австралийских долларов). Но это очень надежно.

Переделанная пружина

Самодельное решение, которое может сработать на короткое время, состоит в том, чтобы снять пружину с выдвижной ручки, растянуть ее и обернуть вокруг троса, чтобы усилить его по направлению к одному из концов.

Проблема в том, что эти пружины, особенно в растянутом состоянии, не очень жесткие и не защитят кабель от дальнейшего повреждения. Альтернативой, однако, может быть установка пружины на поврежденный участок, а затем термоусадочная трубка. Комбинация этих двух материалов обеспечит дополнительное жесткое армирование практически без дополнительных затрат.

Кабельные фиксаторы

Тейлор Мартин/CNET

Порванные кабели доставляют неудобства, поэтому неудивительно, что существует ряд продуктов, помогающих противодействовать ежедневному износу. Также неудивительно, насколько дороги эти продукты. TUDIA Klips стоят около 7 долларов США (4,83 фунта стерлингов или 9,70 австралийских долларов) за пару, которая предназначена для защиты одного кабеля Lightning. Это почти треть стоимости официального кабеля освещения от Apple.

Технически они предназначены для того, чтобы помочь предотвратить повреждение , но они также сработают, если концы вашего кабеля — без сомнения, самая хрупкая часть — начали ломаться. Наденьте один из зажимов на кабель и сдвиньте его к пластиковому разъему, затем наденьте замок на зажим, чтобы зафиксировать его на месте.

Поиск на Amazon по запросу «защита кабеля» даст тысячи результатов для похожих продуктов.

Возможно, пора заменить

Если ваш MacBook или зарядное устройство для компьютера начинает выходить из строя, стоимость одного из этих исправлений обычно составляет небольшую долю от цены замены зарядного устройства, которая часто может стоить более 80 долларов США. (55,24 фунтов стерлингов или 110,90 австралийских долларов). Если это так, вероятно, лучше изучить ваши варианты, прежде чем покупать совершенно новое зарядное устройство.

Тем не менее, если вы имеете дело со сломанным кабелем micro USB, Lightning или даже USB-C, в большинстве случаев лучше всего просто заменить кабель. Эти типы кабелей часто можно заменить надежными сторонними вариантами по цене от 5 долларов США (3,45 фунтов стерлингов или 6,9 австралийских долларов). 3) и 10 долларов (6,90 фунтов стерлингов или 13,85 австралийских долларов).

Плохой телевизионный прием? Вот одно исправление (сделай сам)

Обновлено: 30 июня 2017 г.

Новые коаксиальные соединения могут иметь большое значение

Следующий проект›

Семейный мастер на все руки

Плохой прием телепрограмм при кабельном вещании может быть вызван такой простой причиной, как коррозия соединения коаксиального кабеля. Вместо того, чтобы ждать, пока появится кабельщик, закрепите его самостоятельно с помощью нового конца кабеля.

Эксперты DIY из журнала The Family Handyman Magazine

Зачистите конец кабеля и установите новый разъем

Фото 1. Отрежьте конец

Коаксиальные кабели со временем подвергаются коррозии, что может привести к ухудшению изображения на телевизоре. Чтобы исправить, начните с обрезки старых концов.

Фото 2: Зачистите кабель

Подготовьте конец кабеля для установки нового F-коннектора с помощью специального инструмента для зачистки коаксиального кабеля. Это двухэтапный процесс с этой стриптизершей.

Фото 3: Наденьте коаксиальный разъем

Наденьте новый фитинг на конец зачищенного коаксиального кабеля. Сначала отогните оплетку назад и убедитесь, что фольга или оплетка не касаются медного проводника.

Фото 4: Прикрепите разъем к кабелю

Сожмите разъем с помощью специального обжимного инструмента. Это просто. Просто вставьте разъем в инструмент и сожмите ручку.

По мнению специалистов по ремонту кабелей, коррозия или неисправность концов кабеля являются одной из основных причин некачественного изображения. А с переходом на цифровое вещание плохая связь станет еще более очевидной. Поэтому, если у вас проблемы с изображением или вы просто хотите убедиться, что получаете наилучшие цифровые сигналы, замените обжимные концы коаксиального кабеля современными разъемами компрессионного типа. Вот как.

Вам понадобятся плоскогубцы-бокорезы или другой режущий инструмент, чтобы обрезать концы старого кабеля, специальный инструмент для зачистки коаксиального кабеля, чтобы подготовить конец кабеля к разъемам, и обжимной инструмент для установки новых концов (они также продаются вместе как наборы цифровых инструментов). Но прежде чем покупать инструменты или разъемы, вам нужно определить, какой у вас коаксиальный кабель: RG6 или менее распространенный RG59. RG6 является стандартом для новых установок, но если вы заменяете концы старых кабелей, они могут быть RG59.(белый пластиковый диэлектрик, окружающий центральный проводник, меньше на коаксиальном кабеле RG59). Без прямого сравнения трудно сказать, в чем разница между ними. На всякий случай отрежьте один конец коаксиального кабеля и возьмите его с собой в магазин. Попросите продавца помочь вам определить тип.

На фотографиях 1–4 показано, как заменить конец старого коаксиального кабеля на новый обжимной разъем RG6. Это довольно просто, но есть несколько вещей, на которые стоит обратить внимание.

Во-первых, необходимо аккуратно зачистить кабель, чтобы не повредить проводник или оболочку. Начните с размещения троса в самом дальнем отверстии, выровняв лезвие на 1/4 дюйма от конца троса. Оберните стриппер вокруг кабеля два или три раза, чтобы перерезать все, кроме центрального проводника. Снимите кабель и сдвиньте отрезанную часть, чтобы открыть 1/4 дюйма оголенного медного проводника. Внимательно осмотрите проводник, чтобы убедиться, что он не порезан и не надрезан. Затем переместите кабель ко второму отверстию в съемнике так, чтобы лезвие было выровнено на 1/4 дюйма позади зачищенной части. Несколько раз поверните стриппер, чтобы разрезать внешнюю оболочку. Снимите кабель с инструмента и снимите оболочку, чтобы открыть 1/4 дюйма плетеной оболочки.

Подготовьте конец кабеля к разъему, осторожно загнув плетеную оплетку обратно на внешнюю оболочку (Фото 3). На кабелях с четырьмя экранами вы найдете две оплетки и два слоя фольги. В этом случае отогните три слоя назад, но оставьте на месте один слой фольги, покрывающий белый пластиковый диэлектрик. Очень важно убедиться, что ни фольга, ни крошечные плетеные провода не касаются центрального проводника.

Прежде чем поместить разъем в инструмент для сжатия, прижмите разъем к зачищенному концу кабеля. Возможно, вам придется слегка повернуть разъем, когда вы нажимаете, чтобы он правильно встал на место.
