Какую лучше использовать арматуру для ленточного фундамента: 8 советов, какую арматуру использовать для фундамента

Содержание

Какую арматуру используют для ленточного фундамента

Фундамент – основа всего здания. От его качества и правильности заливки зависит устойчивость и долговечность дома. Фундамент заливается ниже нулевой отметки в предварительно вырытый котлован. Для укрепления основания помимо бетона используются металлические конструкции, выбор материалов и типа заливки зависит от внешних факторов:

оценка пригодности грунта:

- связанность;
- однородность;
- коэффициент трения;
- растворимость и размываемость;
- влагоёмкость и влажность;
- пластичность;
- сжимаемость;

материалы для возведения зданий;
количество этажей;
наличие подвала в доме.

Ленточный фундамент – один из самых надёжных вариантов для всех типов грунтов. Подходит для зданий любой этажности с большим весом, может использоваться для домов с подвалами и цокольными этажами. Основание для построек этого типа выполняется в виде кирпичного, железобетонного или каменного полотна.

Фото: цельнолитой ленточный фундамент

Возводить здания по технологии ленточного фундамента можно двумя способами:

мелкозаглубленным – закладывается при хороших грунтах, выше уровня промерзания подземных вод. Используются исключительно для одноэтажных зданий из блоков или выстроенных по бетонноналивной конструкции;
глубокозаглубленным – более надёжный метод закладки фундамента ниже линии промерзания грунтовых вод. Не подвержен негативным воздействиям климатических условий, используется для зданий любой высотности.

Армирование – обязательное условие для устройства ленточного фундамента. Для усиления конструкции используется прут из сортового металла, различный по толщине и виду. В этом случае расчёт количества арматуры особенно важен, от него зависит прочность всего будущего здания.

Какую арматуру лучше использовать и как связать её основные узлы для улучшения качеств ленточного бетонного основания. Рассмотрим виды материала, варианты его использования и способы укладки.

Содержание

С использованием арматуры можно создать каркас любой прочности и сложности. Показатель прочности зависит от диаметра прута, к расчёту которого следует подойти с особенной точностью. Самые популярные виды этого материала на рынке:

металл – основа для бетона из низкоуглеродистой и низколегированной стали. Прут может быть гладким или ребристым на поверхности. Минимальный диаметр 5 мм, максимальный 32 мм;

Фото: металлическая арматура

стеклопластиковые композитные материалы – прочный материал, из которых формируются пруты толщиной от 4 до 20 мм. В сравнении с металлическими аналогами, даёт отсутствие коррозии и электропроводимости. Отвечает необходимым условиям влагостойкости, становится всё более популярным, вытесняя привычные металлические основы.

Фото: композитная арматура

Выбирать тип арматуры необходимо в зависимости от типа фундамента. Для свайных, ленточных и плитных фундаментов применяется свой тип стержней, поэтому для начала определяются с этим параметром.

Перед покупкой армированных прутьев необходимо точно рассчитать их количество. Это убережёт от лишних трат и не приведёт к ситуации, когда в процессе работы не хватает материалов. В расчёте не используются произвольные числа, за основу берётся СНиП 52-01-2003, где сказано, что содержание стержней должно превышать 0,1% от общей площади сечения ленты заливаемого фундамента. Проще говоря, рассчитывается соотношение сечения прутков к площади ленты.

В основании плитного фундамента также лежит каркас из арматуры, и рассчитать его количество можно аналогичным способом. Используется тот же метод, который описан для ленточного фундамента. От количества арматуры зависит прочность фундамента и всего будущего сооружения в целом, поэтому экономить и намеренно занижать полученное расчётным методом количество не рекомендуется. Помимо количества важно правильно подобрать тип прутьев и их диаметр.

Финальный показатель количества арматуры целиком зависит от размеров основания. Для расчёта берут длину будущего основания и умножают на запланированное количество лент будущего фундамента. А затем полученное число умножают на количество прутьев, которое будет заложено в каждой сетке. Для большинства зданий и сооружений используется по два пояса арматуры по паре штук в каждом. Если при анализе места строительства выявлена слабость грунтов или слишком близкое залегание подводных вод, лучше использовать 3-4 штуки в каждом поясе. Количество лент определяется числом и высотой несущих стен.

Для примера более точного расчёта возьмём здание геометрическими параметрами 10×10 м, разделённое внутри двумя дополнительными стенами. Всего в расчёте учитывается 6 стен (4 несущие и 2 межкомнатные). Полученное количество умножается на 4 (в каждом поясе будет размещено по 2 прута). В итоге для армированной составляющей ленточного фундамента для такого здания понадобится 240 м армированного или композитного прута.

Армированная сетка требует дополнительной вертикальной конструкции. Её технические параметры также рассчитываются в зависимости от геометрических параметров будущего фундамента. Дополнительное армирование вертикальной конструкцией обеспечивает устойчивость, предотвращает появление трещин, чрезмерную усадку и разрушение стен строящегося здания. Для определения количества прутов для вертикального армированного сооружения длину ленты умножают на коэффициент 5,4.

Для примера возьмём ленточный фундамент с шириной 40 см, где планируется возведение двух несущих стен и межкомнатных перегородок толщиной 10 см. В этом случае количество дополнительных вертикальных прутов рассчитывается таким способом. Длину ленты рассчитываем как 40 м + 2 × 20 м и умножаем полученную сумму на 5,4. В итоге для возведения вертикальной конструкции нужно 324 м.

Соединить отдельную арматуру в готовую сетку можно с помощью проволоки. Использование сварочного аппарата категорически недопустимо. Места соединения, обработанные таким образом, подвергаются коррозии и способны навредить целостности всей будущей конструкции бетонного основания.

Лучший вариант в этом случае – стальная вязальная проволока, диаметр сечения которой от 0,8 до 1,2 мм. Для плотности и неподвижности каждого узла применяется связка из четырёх элементов длиной по 0,3 м. Рассчитывая количество проволоки, учитывают, что на каждый узел понадобится 1,2 погонных метра материала.

Фото: армирование ленточного фундамента

Для прочности конструкции и защиты бетонного основания от внешних факторов укладывать стальные пруты следует по всему периметру лент. В каждом поясе рекомендуется использовать по 2-4 прута в верхнем и нижнем поясе. Детали вертикальной сеткой и поперечного расположения монтируются на расстоянии 50 см друг от друга. Высота до верхней точки фундамента не должна отклоняться от показателя 5 см. Итоговые размеры параметров рассчитываются на основании параметров фундамента и используемых материалов.

Углы и места соединения – особо сложные элементы, на которые стоит обратить дополнительное внимание. Ленточный фундамент здания и арматура под ним должны выдерживать нагрузки с дополнительным запасом прочности на риск размытия, подтапливания и непривычной для района сейсмической активности. Правильно рассчитанные и соединённые углы уберегут зданий от непрогнозируемой усадки, трещин по всей площади стен и преждевременного разрушения. Во время установки прутья в углах загибаются, их укладка производится внахлёст. Между собой все количество стержней соединяется радиусным способом. Перекрытие стержней берётся с расчётом не более 25 см.

Можно сделать вывод, что основа качественного бетонного каркаса – правильно рассчитанное количество армированных прутов для укладывания сетки, а также соединение их между собой согласно технологии для ленточных фундаментов.

Длительный период эксплуатации здания, его прочность и целостность стен зависит от правильности расчёта количества и толщины прутов, а также стальной проволоки для их соединения. Безошибочно провести процедуру можно, основываясь на СНиП 52-01-2003, который регламентирует требования для монтажа каркасов соединений для ленточных фундаментов.

Качественная железобетонная конструкция поможет избежать постоянных ремонтов и дополнительных работ по укреплению зданий. Процесс разрушения будет если не исключён полностью, то заторможен на максимально длительный период времени.

Какая арматура нужна для ленточного фундамента

Немного слов о ленточных фундаментах

В настоящий момент строительный рынок не испытывает проблем с ассортиментом. Однако, потребители из-за обилия предложения могут сделать неправильный выбор.

Какой бы несущей способностью не наделяла арматура конечную конструкцию, без правильных подготовительных работ фундамент может просесть, потрескаться или даже расколоться. Для того, чтобы все ваши работы по обустройству ленточного фундамента не прошли зря, следует исследовать грунт в месте будущей постройки и провести мероприятия по улучшению свойств грунта при необходимости (обустройство дренажа, подушки из инертных материалов, отмостки и т.п.).

В большинстве малоэтажных строений средней полосы России применяются малозаглубленные ленточные фундаменты. Их ширина обычно – 40 см, глубина (в грунте) – не менее 50 см.

Чем больше нагрузка на фундамент, тем больше должна быть его высота (работа на изгиб) и площадь опоры (ширина).

Фундамент должен быть оборудован под всеми несущими стенами строения, а лучше всего — и под перегородками первого этажа.

Какую арматуру выбрать для ленточного фундамента дома

Сегодня на рынке вы можете найти два типа арматуры, применяемой в ленточных фундаментах:

Композитная (стеклопластиковая, углекомпозитная и т.п., требования к такой арматуре изложены в ГОСТ 31938-2012),
Металлическая (сортамент стальной арматуры подробно описан в ГОСТ 5781-82).

В зависимости от расчетных нагрузок, типа грунта, марки бетона и других факторов применяются различные марки и диаметры арматуры.

Но как у нас принято, в быту чаще всего фундамент делается в «прозапас», по принципу, чем больше, тем лучше.

Композитная арматура выгодно отличается меньшей ценой, отсутствием коррозии, не имеет экранирующих свойств для радиосигналов. Она очень легкая и гибкая, что позволяет перевозить ее даже в кузове легкового автомобиля (сворачивается в специальный рулон), чаще всего не ограничивается транспортировочной длиной прута. Гораздо дольше служит в сравнении с металлическим аналогом, прочнее на растяжение. К недостаткам можно отнести только невозможность ее сварки и сгибания острых углов.

Стальная арматура доступнее (ее можно купить в любом регионе России), привычнее для строителей (давно применяется) и может свариваться с помощью дуговой сварки в единый каркас. Во всем остальном явно проигрывает композитным аналогам.

Конечно, выбор арматуры – всегда выбор предпочтений. Если вы хотите сварить каркас в единую конструкцию, то выбор очевиден – сталь. Жители Екатеринбурга могут приобрести арматуру в Сталепромышленной компании — https://www.ekb.spk.ru/sic/shop/_t_/g=metalloprokat/s=sortovoy-prokat/p=armatura/

Стальная арматура может быть холодного или горячего проката класса не ниже А2 (с ребристой поверхностью). Гладкая арматура класса А1 может использоваться для поперечных соединений.

Однако, мы рекомендуем стеклопластиковую или другую композитную арматуру:

Вы существенно сэкономите на перевозке (если есть собственный автомобиль).
Обрезки будут минимальны (пруты можно нарезать непосредственно той длины, что требуется для вашего фундамента).
Даже при большой длине лент, у вас не будет сварных соединений, что положительно скажется на несущей способности каркаса.
Растяжение на разрыв (а для ленточного фундамента важен именно этот показатель) значительно выше, чем у стали.
Коэффициент расширения при температурных колебаниях бетона и композита очень близки друг к другу.
Стелопластиковая арматура очень легко и просто режется в бытовых условиях.
Список можно продолжать и другими плюсами.

Чтобы вам проще было соотносить размеры стальной и композитной арматуры, воспользуйтесь таблицей ниже.

К рассмотрению предлагаем монолитный ленточный фундамент, т. к. сборный менее распространен.

Основные ошибки армирования ленточного фундамента.

Фундамент в процессе эксплуатации подвергается различным нагрузкам от веса самого дома, от движения грунтов и от морозного пучения. При давлении дома нижняя часть испытывает нагрузку на растяжения, верхняя на сжатие. Так же необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента. Неправильное армирование ленточного фундамента может привести к его разрушению, и, как следствие, разрушению стен и всего здания. Поэтому к армированию ленточного фундамента надо подойти очень серьезно, фундамент — основа всего здания. В этой статье мы приведём подробные чертежи и схемы армирования ленточного фундамента

Чертёж 1. Нагрузки действующий не фундамент дома

Основную нагрузку на сжатие воспринимает бетон, а на растяжение арматура. Поэтому необходимо армировать нижнюю и верхнюю части фундамента. Армирование средней части фундамента смысла не имеет, так как он почти не испытывает нагрузок.

Чертёж. 2 Схема армирования каркаса ленточного фундамент; 1 — продольные стержни, 2 — хомуты

Продольная арматура, воспринимает основные нагрузки, она укладывается в нижней и верхней части фундамента. Для продольных стержней используется горячекатаная стержневая арматура класса А3. Если высота фундамента больше 150 мм, то необходимо установить вертикальную и поперечную арматуру. Для нее обычно используется горячекатаная стержневая гладкая арматура класса А1 диаметром 6-8мм. Поперечное и вертикальное армирование лучше выполнить единим хомутом, который свяжет армирование в единый каркас. Продольная арматура должна быть расположена внутри каркаса. Связка арматуры в единый каркас ограничивает распространение трещин в бетоне и закрепляет арматурные стержни в нужном положении. Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7. 3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.
Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.Продольная арматура7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм. Поперечное армирование 7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.
Для соединения арматуры не рекомендуется использовать сварку, так как при высокой температуре свойства металла ухудшаются. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С. Все другие марки арматуры связываются между собой при помощи вязальной проволоки.

Чертёж 3. Схема армирования ленточного фундамента, связка арматуры

Так же при армировании ленточного фундамента надо помнить, что арматура не должна соприкасаться с грунтом и опалубкой, чтобы не допустить ее ржавления. Защитный слой для фундамента должен быть 50-80мм.

Следует уделить повышенное внимание армированию углов примыканий ленты фундамента, ведь угол железобетонной конструкции испытывает концентрированное напряжение. Для армирования углов и перекрестий требуется гнуть из арматуры класса А3 специальные углы. Нельзя армировать углы железобетонных лент простым перекрестием. При таком армировании фундамент будет представлять собой не единую жесткую раму, а набор отдельных не связанных друг с другом балок.

В народном строительстве родилась и прочно закрепилась недопустимая форма армирования углов и стыков лент фундамента при помощи простых связанных перекрестий. На рисунке ниже нарисованны чертежи армирования углового премыкания каркаса. Сверху — неправильный вариант (продольная арматура просто перекрещивается, дополнительных усилений, нет дополнительной поперечной и вертикальной арматуры). Снизу — изображен правильный вариант армирования.

Чертёж. 4 Неправильное армирование углов фундамента

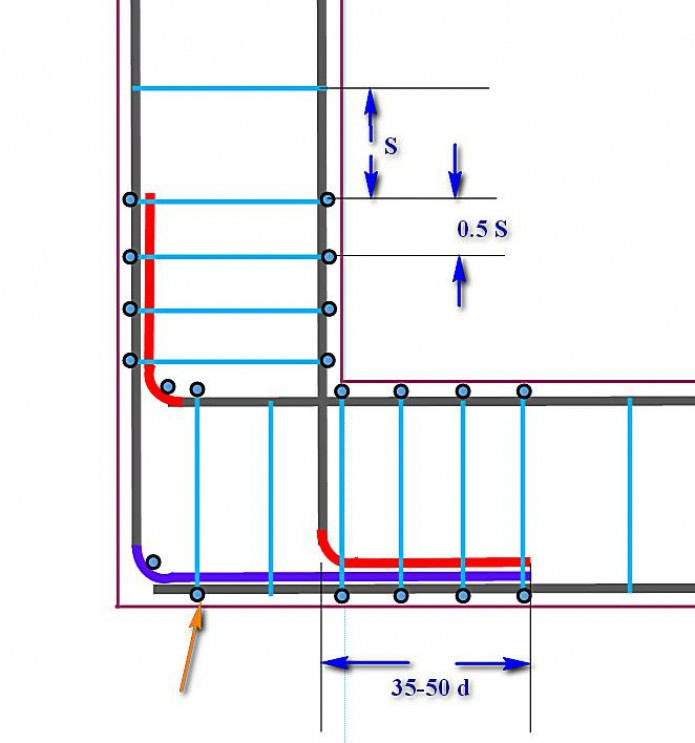

Чертёж. 5 Схема армровния углов фундамента

При армировании премыканий лент фундамента («Т» образных перекрестий) так же не допускается простых перекрестий, требуются дополнительные усиления (рис 6-7).

На чертеже стыки продольной арматуры (1) выполнены «перекрестиями», без дополнительных усилений. В зоне перекрестия нет дополнительных хомутов.

Чертёж. 6 Неправильная схема армирования примыканий каркасов

Чертёж. 7 Правильная схема армирования примыканий каркасов

Для украшения дома часто используют эркер

— выступающая из плоскости фасада часть помещения. В каркесе фундамента под эркер сгибается тупой угол. При армировании тупых углов лент надо внутреннюю продольную арматуру пропускать через каркас и подвязывать к наружной, ставить дополнительное «Г» — образное усиление и дополнительные поперечные хомуты (рис 8).

Чертёж. 8 Армирование тупого угла фундамента. Слева — неправильное, Справа — правильное

Наверное, каждый, кто сталкивался с заливкой фундамента, видел неправильные схемы армирования стыков каркаса. На строительных форумах много мастеров и советчиков. Люди не сведующие в строительстве строят так свои дома, есть даже фотографии с примерами такого армирования. Но все эти советы не соответствуют строительным нормам. Неизвестно сколько простоит такое здание, так как такое «армирование» со временем приводит к отколам слоев фундамента по ширине и образованием трещин у углов.

Общий смысл правильного армирования угла – это обеспечение жесткой связи лент фундамента. Для этого требуется связать арматуру в единый каркас, при помощи хомутов. В местах стыка арматуры и на углах устанавливаются дополнительные П-образные или Г-образные усиления. Поперечное и вертикальное армирование (хомуты) для ленты фундамента рекомендуется ставить не реже 3/8 от высоты сечения фундамента, но не реже 25 см. В зоне угловой анкеровки арматуры хомуты ставится в два раза чаще, чем для средней части ленты.

P.S.

Фундамент — основа Вашего дома. Существует множество факторов, таких как конфигурация здания, грунты, технология стоительства стен, этажность, тип перекрытий и пр., которые необходимо учитывать при выборе типа фундамента и его конфигурации. Настоятельно рекомендуем перед началом строительства проконсультироваться со специалистами! Если вы планируете строительство дома по технологии несъёмной опалубки Техноблок, обратитесь к нам до начала строительства. Мы поможем Вам не допустить ошибок, разработаем конфигурацию фундамента, сделаем проект, проведём контроль качества на всех этапах строительства и всё это
совершенно бесплатно
!

Статья выполненна специалистами .

Какой диаметр арматуры нужен для ленточного фундамента

Многие строители очень любят делать «как все» и потому не вдаваясь в подробности используют 12 мм арматуру в 2 или 3 пары (в зависимости от высоты ленты и собственного представления «крепости» конструкции).

На самом деле, все гораздо проще.

В соответствии со СНиП 52-01-2003 при устройстве железобетонных конструкций площадь поперечного сечения рабочей арматуры не должна быть менее 0,1% от общей площади бетона.

Рабочая арматура для ленточного фундамента – это продольная (поперечные вертикальные или горизонтальные практически не работают).

Таким образом, для ленты фундамента высотой 80 см и шириной 40 см, площадь арматуры должна быть не менее 80*40*0,001=3,2 кв. см. Это общая площадь сечений прутов.

А какой именно диаметр использовать – решайте сами.

Если говорить о той же 12 мм арматуре, то ее площадь сечения составляет 1,131 кв.см, то есть для ленты 80*40 см, ее нужно будет не менее 3,2/1,131 = 3 прутов. То есть 4 прута – явно с запасом. Можно подобрать более оптимальный диаметр. Напомним, речь идет о стальной арматуре. Последнюю можно заменить на композитную в соответствии с данными из таблицы выше.

Вертикальные и горизонтальные перемычки выполняются из гладких прутов. При пролете (высоте) не более 80 см можно использовать гладкую арматуру диаметром 6 мм, при высоте свыше 80 см следует использовать конструктивную арматуру диаметром 8 мм и более.

Тонкости при армировании фундаментного основания

Силовой металлический каркас собирается из гладкой и ребристой арматуры Ø7÷32 мм. Как и в любой работе, при армировании фундамента есть ряд секретов и тонкостей, которые не только усилят его прочность, но и помогут сэкономить:

Обычно для создания горизонтального каркаса используют арматуру А3 Ø10÷16 мм. Данная маркировка говорит о ребристой поверхности прутка, которая обеспечит лучшее сцепление с бетоном.
При высоте бетонной ленты более 150 мм горизонтальные элементы рекомендуется укрепить вертикальными. Чтобы снизить расходы, эти соединения можно выполнить обычной арматурой А1 Ø6÷8 мм с гладкой поверхностью.
Расположение горизонтальных слоев силового армирования в верхнем и нижнем слое фундамента эффективно компенсирует нагрузки на всех направлениях. В отдельных случаях требуется добавление дополнительного горизонтального армирующего слоя внутри бетонной отливки.
Укрепление горизонтальных слоев может проводиться горизонтальными перемычками, частоту и диаметр которых рассчитывают исходя из расчетных нагрузок вдоль поперечной оси. Это предотвращает появление в отливке дополнительных трещин и фиксирует продольную арматуру горизонтальных силовых секций.
Эффективность крепления горизонтальными и вертикальными соединяющими перемычками можно значительно увеличить, сгибая их в рамку вокруг направляющих прутов.

Так же смотрите

Гидроизоляция фундаментов

Строительство фундамента зимой

Отмостка вокруг дома своими руками

Расчет арматуры для ленточного фундамента

Многие строители используют показатель не менее 8 кг. Арматуры на 1 куб бетона. Но в этом случае вы получите крайне приблизительный и не отражающий действительности расчет.

После того, как вы определились с типом арматуры и ее диаметром, следует составить детальную схему пространственного каркаса будущего ленточного фундамента. Только при таком подходе вы сможете выполнить расчеты требуемой арматуры с минимальными отходами и оптимальным запасом.

Самый простой и универсальный расчет арматуры для ленточного фундамента – по длине всех фундаментных лент. Но расчет по длине также не отображает полной действительности, так как при таком подходе не учитываются нахлесты соединений в углах, примыканиях, в местах стыков арматуры и т.п. Для их покрытия можно заложить запас в 10%.

Рассмотрим на примере лент с сечением 40*100 см. Стороны основания дома – 10*10 м, с одной поперечной в середине (тоже 10 м).

Таким образом простейший расчет арматуры будет выглядеть так:

Общая длина лент – 10*4 (это внешние стены)+10 (одна внутренняя перегородка) = 50 м.

При использовании 12 мм арматуры в качестве рабочей (4 прута) понадобиться: 50м * 4 * 1,1 (10% запас) = 220 метров.

Конструктивная гладкая арматура 8 мм образует квадрат с периметром 1*2+0,4*2=2,8 м. При шаге в 60 см понадобится 50м / 0,6 = 84 таких квадратов. То есть 84*2,8 = 235 метров. Если использовать специальные опоры для рабочей арматуры (чтобы отстранить каркас от опалубки), можно незначительно сэкономить по 40 см с каждого квадрата (его периметр будет 2,4 м) и тогда понадобится 2,4*84 = 201 метр.

Если арматура в точке сбыта продается на вес, то следует вычислить получаемый объем и умножить на плотность стали.

Например, сечение 12 мм арматуры — 0,0001131 кв.метра. Объем 220 метров – 220*0,0001131 = 0,024882 м.куб.

При плотности стали в 7850 кг/м. куб. (7,85 г/см3) получаем 7850 * 0,024882 = 195 кг.

Аналогичные расчеты необходимо произвести и для конструктивной арматуры (гладких прутков).

Таблица, в которой уже просчитаны основные диаметры стальной арматуры для удобства.

Вязка арматуры под ленточный фундамент

После того, как арматура куплена, траншеи выкопаны, подготовительные работы проведены (просыпана и протрамбована подушка из инертных материалов, подготовлены щиты или несъемная опалубка и т.п.), можно приступать к сооружению каркаса. Каркас можно собирать внутри установленной опалубки или вне ее с последующей установкой (опусканием в лоток). В последнем случае работы производятся легче и быстрее.

Вязка арматуры выполняется с помощью вязальной проволоки, дуговой сварки или специализированных креплений (пластиковые хомуты и т.п.). Сварка придаст конструкции большую жесткость, но требует наибольших трудозатрат.

Вязальная проволока – самый простой и быстрый вариант, особенно при наличии специализированного инструмента.

Многие металлобазы продают уже готовую проволоку для вязки (порезанную на отрезки), но если вы вдруг приобрели ее бухтой, то нарезку на отрезки лучше и быстрее всего выполнить с помощью УШМ (бухта в зависимости от диаметра делится на сектора и разрезается пильным диском по металлу).

Вязать проволоку можно и с помощью плоскогубцев, но этот метод годится только в случае с малыми объемами работ.

Мы рекомендуем изготовить самостоятельно или приобрести специальный инструмент – крюк. Реверсивные модели позволяют ускорить процесс и обойтись даже без нарезки бухты на отрезки. Специальные профессиональные пистолеты позволяют добиться скорости в 0,8 секунды на связывание одного узла.

Реверсивный крюк и пистолет для вязки арматуры

Обычный крюк для вязки арматуры

Рабочая арматура должна быть отстранена от опалубки минимум на 25 мм, мы рекомендуем расстояние в 50 мм. Добиться этого позволяет или сам каркас (за счет выпирающей конструктивной арматуры), или специальные опоры (приобрести можно на тех же металлобазах).

Рабочая арматура и конструктивная перекрещиваются друг относительно друга, место их соприкосновения оборачивается вязальной проволокой по диагонали, проволока закручивается так, чтобы максимально притянуть пруты друг к другу. Важно не порвать вязальную проволоку.

Отдельно стоит оговорить углы, примыкания и соединения.

При наращивании рабочей арматуры нахлест должен составлять не менее 30 диаметров связываемой арматуры. То есть для 12 мм это 36 см.

Для углов и примыканий можно применять специальные Г-образные заготовки (особо актуально для композитной арматуры, которая не гнется в бытовых условиях, заготовки можно заказать и приобрести отдельно).

Хотя можно обойтись и без них простым перекрещиванием рабочих прутов арматуры.

Существенно процесс вязки ускорит самодельный шаблон. Конструктивную арматуру можно быстро согнуть в готовый контур (прямоугольник) по опорным точкам шаблона.

Шаблон можно заменить большим листом ОСП (фанеры или аналога), в котором высверливаются отверстия под рабочую арматуру и конструктивная загибается в непосредственной близости к листу, после связывания лист передвигается на требуемый шаг и процедура повторяется.

VN:F [1.9.22_1171]

ожидаем…

Рейтинг: 5.0/5 (2 проголосовало)

Какая арматура нужна для ленточного фундамента — размер, расчет, обвязка, 5.0 out of 5 based on 2 ratings

Нестандартный способ вязки каркаса

Для максимального упрощения процесса создания металлического каркаса можно соорудить нехитрое приспособление, из подручных материалов. Оно не только значительно ускорит вязку, но и поможет справиться с ней без посторонней помощи.

Этап 1. Сделайте четыре заготовки из досок длиной с арматурные прутья и соедините их по две на расстоянии равным длине вертикальных перемычек.

Этап 2. Смастерите импровизированные стойки – упоры, на которые можно положить полученные заготовки. Главное, чтобы они стояли на ровной поверхности.

Этап 3. Зафиксируйте связанные доски. Так у вас получился замечательный макет будущего каркаса, по которому вы можете без особого труда создать металлическую его копию.

Чем меньше соединений, тем прочнее каркас из арматуры. К тому же это намного облегчит производство работ и сэкономит дорогостоящий материал.

Вязать металлический каркас выгоднее загнутыми вертикальными распорками, нежели отдельными кусками. Такая технология значительно экономит деньги и силы, затрачиваемые на сооружение каркаса. Гнуть арматуру можно на специальном станке, а можно потратить пару часов и сделать его самостоятельно.

Если вы не знаете, как вязать арматуру для каркаса и нет подобного опыта работы, то лучше всего найдите помощников. Это не только облегчит вам работу, но и сведет к минимуму травматизм на стройплощадке.

Как вы убедились, создать самостоятельно каркас не так уж сложно. Главное – сделать правильные расчеты и приложить немного усердия.

Что представляет собой ленточный фундамент? Это сплошная полоса из железобетона, которая проходит по периметру здания под внешними несущими стенами и под конструктивными перегородками внутри. Важная особенность ленточного монолитного фундамента – это одинаковая форма поперечного сечения каждого из участков. У этого типа основания имеется такое преимущество, как очень простой способ изготовления, если сравнивать, к примеру, с плитными или свайными фундаментами.

Траншеи роются вручную или экскаватором. Если использовался экскаватор, необходимо дно траншеи выровнять вручную.

Ограничение накладывается также и на способы крепления между собой армирующих прутов. Сварка для выполнения таких соединений не рекомендуется. При таком способе в области сварного шва меняются физические свойства металла и уменьшается его толщина. Здесь наилучшим выходом будет использование соединения из проволоки. Очень хорошо, если при этом обеспечена целостность прутьев арматуры (отсутствуют промежуточные соединения). Это положительно влияет на то, насколько прочен и надежен арматурный каркас. Повысить прочность и более надежным можно и таким способом: в цокольной области фундамента устраивают вентиляционные отверстия (их должно быть не менее трех). Помимо своей основной функции, эта операция поможет предотвратить образование гнили и увеличит коэффициент амортизации основания.

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См.
вся история

1 Что такое фонды?
2 Что такое ленточные фундаменты?
3 Когда подходят ленточные фундаменты?
4 Какого размера и формы должны быть ленточные фундаменты?
5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит?
6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

Утвержденный документ А.
Несущая способность.
Фундамент ленточный кирпичный.
Фундаменты зданий.
Сваи забивные.
Фундаменты в фундаментах.
Насколько глубоким должен быть фундамент.
Как спроектировать плитный фундамент.
Подложка фундамента.
Свайные фундаменты.
Сплошной фундамент.
Фундамент траншейный бутовый.
Ступенчатый фундамент.
Недра.
Траншейный фундамент.
Виды земляных работ.
Типы кулисных фундаментов.

Доля
Добавить комментарий
Отправьте нам отзыв

Вид
история комментариев

Ленточный фундамент — Проектирование зданий

Редактировать эту статью

Последняя редакция 19 декабря 2022

См.
вся история

1 Что такое фонды?
2 Что такое ленточные фундаменты?
3 Когда подходят ленточные фундаменты?
4 Какого размера и формы должны быть ленточные фундаменты?
5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит?
6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.
