Цилиндрические калибры-кольца | Калибры-кольца

Thread Check Inc. предлагает полный ассортимент гладких цилиндрических калибров- колец, предназначенных для использования в качестве контрольных калибров годных/не годных и эталонных. Плоские цилиндрические калибры-кольца идеально подходят для проверки наружных диаметров изготавливаемых деталей. С помощью годных/не годных калибров инспектор может быстро пройти или не пройти детали, не снимая отнимающих много времени показаний с измерительного прибора. Кольцевые калибры Go изготавливаются с отрицательным допуском. Непроходные кольцевые калибры изготавливаются с плюсовым допуском. Датчик хода используется для проверки верхнего предела. Непроходной датчик используется для проверки нижнего предела. Фиксированные предельные калибры, такие как простые цилиндрические калибры, изготавливаются в соответствии с максимальным и минимальным состоянием материала детали. Фиксированный предельный калибр обычно представляет собой трехмерную копию сопрягаемой детали. Эта система допусков калибра гарантирует, что инспектор никогда не допустит, чтобы бракованная деталь была принята. Контроль с использованием проходных/непроходных цилиндрических калибров с фиксированным пределом требует только базовой подготовки. Инспектор должен только проверить, подходит ли калибр по внешнему диаметру их детали.

Плоские цилиндрические калибры-кольца применяются также для освоения средств измерений. Гладкие цилиндрические калибры-кольца используются для настройки электронных нутромеров, манометров, внутренних микрометров и инструментов для измерения длины. Установочные или эталонные калибры обычно используются для установки измерительного прибора на известное значение или нулевое положение. Используя эталонные калибры-кольца одинакового размера, можно исключить погрешность измерений.

Калибры плоские цилиндрические применяются для проверки наружных диаметров деталей, а также для освоения средств измерений. Плоские калибры-кольца используются для настройки электронных нутромеров, манометров, внутренних микрометров и инструментов для измерения длины. Плоские калибры идеально подходят для измерения наружного диаметра деталей. Проходной калибр-кольцо используется для проверки верхнего предела детали, а непроходной калибр-кольцо используется для проверки нижнего предела детали.

Манометры доступны в классах от XX до ZZ с допусками манометра. Цены на калибры с допуском класса XXX предоставляются по запросу. Круглость и конусность не превышает 50% допуска калибровщика. Компания Thread Check может поставлять калибры диаметром от 0,015 до 28,00 дюймов. Калибр-кольцо No Go отличается от кольца Go кольцевой канавкой, прорезанной на внешней поверхности. Оба цилиндрических калибра-кольца также имеют маркировку размера, типа и допуска калибровщика. Внешний диаметр простого цилиндрического калибра-кольца имеет накатку для удобства обращения и захвата. Все гладкие цилиндрические калибры-кольца изготавливаются в соответствии с ASME/ANSI B47.1 и ASME/ANSI B89..1.6. Плоские калибры-кольца до 1,510 дюйма изготавливаются без фланцевого наружного диаметра. Для цилиндрических калибров- колец размером более 1,510 дюйма калибры имеют диаметр фланца. Измеритель имеет меньше материала на внешней стороне диаметра, что упрощает обращение с ним и его использование инспектором. Цилиндрические плоские калибры, изготовленные из твердого сплава, используют цельный твердосплавный калибр-кольцо со стальной наружной гильзой. Стальная втулка с рубашкой уменьшает вес и защищает твердосплавную вставку, которая является твердой и хрупкой.

Цилиндрические калибры-кольца изготавливаются из качественной инструментальной стали, хрома, карбида и керамики. Thread Check также может поставлять цилиндрические калибры со специальными радиусами и фасками, облегчающими вход в детали. Дополнительная длина и специальные калибры для шпоночных пазов предоставляются по запросу.

Время изготовления всех цилиндрических калибров- колец варьируется от трех до пяти недель в зависимости от размера и класса калибра. Ускоренное обслуживание премиум-класса доступно для калибров-колец за дополнительную плату в размере 30-40%.

Опытные инженеры по продажам компании Thread Check помогут вам выбрать цилиндрические калибры-кольца для ваших задач.

Все о калибрах-кольцах – определение, размеры и применение

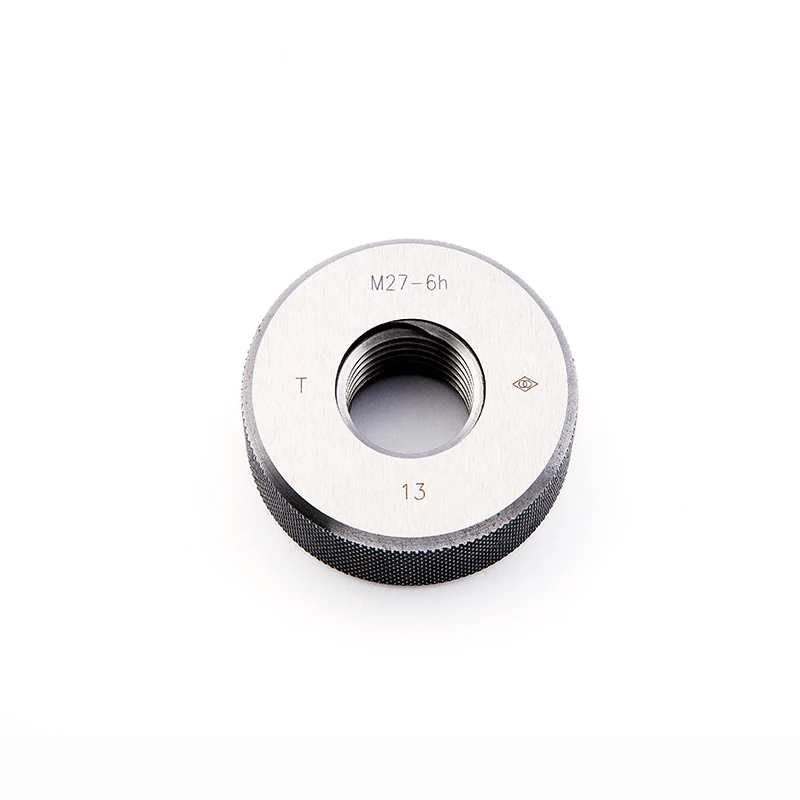

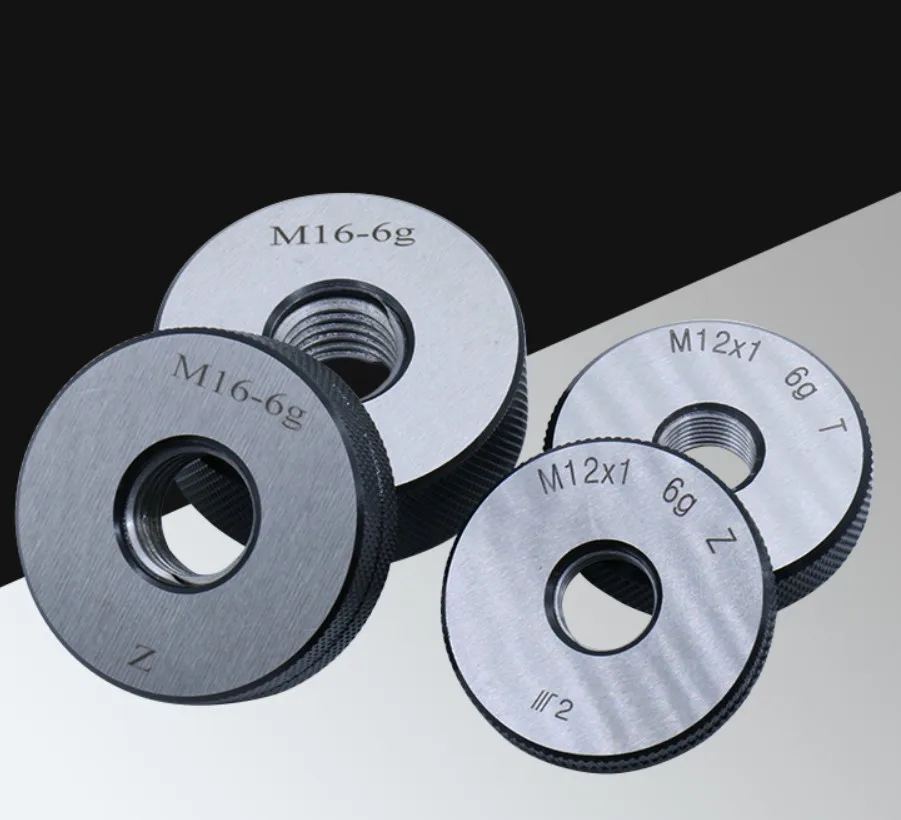

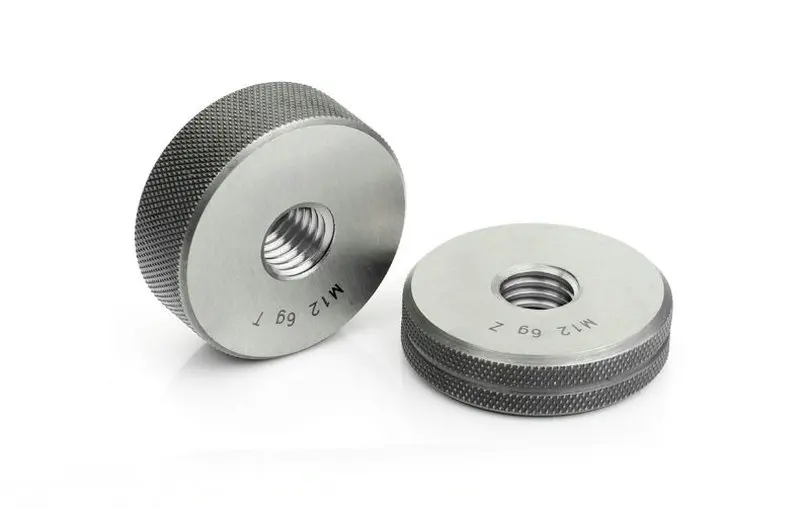

Резьбовой калибр-кольцо, используемый для проверки резьбовых деталей.

Изображение предоставлено: SergeyMarina/Shutterstock.com

Кольцевые калибры — это метрологические инструменты, которые используются для измерения наружных диаметров штифтов, валов, шлицов, крепежных изделий, шпонок, шпилек и других механически обработанных цилиндрических деталей. Эти датчики обычно имеют цилиндрическую форму и изготавливаются из прочного материала (обычно из инструментальной стали) с высокоточным отверстием (с очень высокой точностью) в центре, которое служит датчиком внешнего диаметра деталей. Основная функция калибров-колец состоит в том, чтобы установить на основе годности или негодности, попадает ли калибруемая деталь в пределы допусков на размеры, которые были для нее указаны. Использование кольцевых калибров позволяет очень быстро проводить проверки и принимать решения о качестве обрабатываемых деталей без необходимости прибегать к использованию микрометров, штангенциркулей, толщиномеров или других измерительных инструментов, получение результата которых может занять больше времени.

Важно отметить, что калибры-кольца используются для быстрого определения того, соответствует ли деталь допустимым допускам, и дает условия да/нет на основе калибра. Это не измерительный прибор в том смысле, что он не обеспечивает фактическое значение диаметра детали — он просто измеряет, находится ли деталь в допустимых пределах и, следовательно, может быть принята с точки зрения контроля качества.

В этой статье содержится информация о типах калибров- колец, различных существующих конфигурациях, размерах допусков и использовании этих инструментов. Обратите внимание, что существует альтернативный контекст фразы «кольцевой калибр», который используется в ювелирной промышленности и относится к инструментам (также называемым кольцевыми оправками), которые используются для измерения размеров колец, таких как обручальные кольца. Эти типы датчиков не рассматриваются в этой статье.

Чтобы узнать больше о других типах манометров, см. наше соответствующее руководство, посвященное различным типам манометров.

Типы калибров- колец

С функциональной точки зрения существует три основных типа калибров- колец:

• Кольцевые калибры
• Непроходные калибр-кольца
• Мастер-кольцо или набор калибров-колец

Калибры-кольца Go предназначены для проверки верхнего предела допуска внешнего диаметра детали. Если калибр-кольцо подходит к внешнему диаметру детали, это указывает на то, что максимально допустимое состояние материала для этой детали не превышено, а это означает, что диаметр детали находится в пределах верхнего предела допуска, и, следовательно, часть приемлемая.

Непроходные кольцевые калибры проверяют нижний предел допуска на наружном диаметре детали. Если непроходной калибр-кольцо не соответствует внешнему диаметру детали, то это указывает на то, что минимально допустимые условия материала для детали были соблюдены, что означает, что диаметр детали превышает минимальный или нижний предел ее допуска. , и, следовательно, часть приемлема.

Если калибр-кольцо не подходит к проверяемой детали, диаметр детали слишком велик, а это означает, что она содержит лишний материал и должна быть забракована. Точно так же, если непроходной калибр-кольцо подходит к испытуемой детали, значит, было удалено слишком много материала, и деталь выходит за пределы минимального допустимого значения, и ее также следует забраковать.

Когда калибр-кольцо используется для непосредственной оценки пригодности деталей, этот метод известен как прямое измерение.

Опорные калибры-кольца, также называемые наборными калибрами-кольцами, используются для освоения других измерительных приборов. Эти датчики могут использоваться для настройки других измерительных инструментов, таких как нутромеры или внутренние микрометры, например, путем предоставления эталона измерения или эталона для целей калибровки. Эта практика известна как косвенная оценка.

Калибр-кольцо класса точности

Кольцевые калибры

доступны в различных классах точности. Обычно они классифицируются по следующим уровням, где XXX представляет калибр самого высокого класса с самыми жесткими допусками и переходит к более слабым допускам по мере продвижения к классам ZZ:

.

• ХХХ
• ХХ
• х
• Д
• З
• ЗЗ

Применимым стандартом, устанавливающим эти классы, является Измерение наружных диаметров гладких поверхностей для использования в качестве мастер-дисков или цилиндрических калибров-пробок , B89.1.5 — 1998, опубликовано Американским обществом инженеров-механиков.

Таблица допусков манометра, определяющая значения допусков в зависимости от класса для различных диапазонов размеров, показана в Таблице 1 ниже. Обратите внимание, что по мере продвижения слева направо в таблице по заданной строке значения допусков увеличиваются (переходя от класса XXX к классу ZZ). Кроме того, абсолютные значения допусков увеличиваются с увеличением размеров кольцевых калибров.

Таблица 1 – Допуски калибра-кольца в зависимости от класса допуска и размера калибра-кольца.

Данные таблицы предоставлены Pratt & Whitney Measurement Systems, Inc.

Конфигурации кольцевых калибров и варианты материалов

Доступно несколько конфигураций калибра-кольца, которые используются для проверки различных типов деталей. Плоские калибры-кольца имеют гладкий внутренний диаметр и предназначены для проверки валов и цилиндрических деталей, не имеющих резьбы или шлица, нарезанного по поверхности. Существуют также калибры-кольца с резьбой, которые используются для проверки деталей с резьбой по внешнему диаметру. Эти датчики будут иметь соответствующую резьбу, нарезанную на внутреннем диаметре датчика, которая соответствует типу и шагу резьбы на детали. Кольцевые калибры доступны для всех стандартных типов, размеров и шагов резьбы, включая BSPT, NPFT, NPSM, NPT, NPTF, UNC, UNEF, UNF, UNS и Whitworth.

В калибрах-кольцах с резьбой существуют специальные конфигурации для различных типов резьбы, включая калибры-кольца с резьбой ACME, калибры-кольца с трубной резьбой, калибры-кольца с прямой трубной резьбой, калибры-кольца с резьбой ANPT и калибры-кольца с резьбой Pg (для использования на фитингах, используемых в электромонтажные работы).

Также доступны регулируемые калибры-кольца

, которые содержат набор из трех пазов, прорезанных с интервалом 120 ^o , которые позволяют калибровать калибр по установочной пробке. Эта возможность снижает производственные затраты за счет продления срока службы манометра, позволяя настроить его обратно на допуск и использовать повторно.

Существуют также миниатюрные резьбовые калибры-кольца для использования в часах и других миниатюрных механизмах.

Материалы кольцевых калибров

обычно представляют собой инструментальную сталь, а также доступны варианты из хромированного и твердого сплава, которые обеспечивают большую износостойкость.

Резюме

В этой статье представлены краткие сведения о калибрах-кольцах, в том числе о том, что они из себя представляют, о типах, размерах, значениях допусков, конфигурации и использовании. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 60 поставщиков калибров- колец, а также поставщиков резьбовых заглушек и колец. манометры, щупы, ультразвуковые толщиномеры, цифровые манометры, нутромеры, глубиномеры, профильные манометры, кольцевые манометры, вставные и кольцевые манометры, резьбовые манометры и проходные/непроходные манометры.

Источники:

1. https://www.threadcheck.com/cylindrical-ring-gages/
2. https://www.jaking.com/products/dimension-metrology/precision-measuring-tools/ring-gauges/
3. https://www.hemcogages.
