Кладочная сетка какая лучше: Какая сетка лучше: металлическая или базальтовая ?

• Материал значительно увеличивает прочность сооружения, что сказывается и на сроке эксплуатации здания.
• По сравнению с другими методами армирования, укладка сетки потребует от строителей намного меньше временных затрат. Листы материала сразу покрывают достаточно обширную площадь обрабатываемой поверхности. А за счет небольшого диаметра проволоки, становится возможным утапливать сетки в цементном растворе.
• Невысокая цена сетки позволяет купить ее даже при возведении частного дома.
• Сетка, особенно та, что покрыта композитными материалами, стойка к неблагоприятным воздействиям влаги и химических веществ.
• При производстве материала не используется никаких химикатов, а значит изделие полностью безопасно для человека и может без опаски применятся для возведения жилых зданий.

виды, производство, характеристика, монтаж, фото, видео, описание

adminБазальтовая сетка: виды, производство, характеристика, монтаж, фото, видео, описание 0 Comment

Содержание статьи

Многие строительные конструкции требуют дополнительного армирования – укрепления стен и кладки. Для этой цели нередко используют базальтовую сетку. Ее особенности позволяют улучшить сопротивляемость объекта к воздействию различных внешних факторов и продлить общий срок службы.

Что это такое и зачем нужна?

Повсеместное использование базальтовой сетки напрямую связано с популярностью таких материалов, как пеноблоки и газобетон. Из них можно строить теплые и долговечные здания, их легко монтировать за счет пористой структуры, также они отличаются привлекательной стоимостью. Однако при возведении объекта из таких блоков обязательно нужно выполнять промежуточное армирование, поэтому без кладочной сетки не обойтись.  Постройка без дополнительного укрепления получится ненадежной, даже если здание находится в той местности, где не было замечено никакой сейсмической активности. Это связано с особенностями самих материалов и строительства.

Любой дом или промышленный объект после возведения дает усадку – происходит усыхание, стабилизация грунта и другие процессы, причем действуют они неравномерно. Армирующая сетка помогает предотвратить появление пустот, трещин в блоках и других дефектов, которые могут привести к разрушению.

Некоторые строители считают, что современные материалы обладают достаточным запасом надежности, поэтому укреплять конструкции не нужно. Однако если заглянуть в нормативные документы – СНиПы, то можно увидеть, что проект возведения зданий из пенобетона или газобетона должен предусматривать использование армирующей сетки.

Различают разные виды таких изделий – металлические, пластиковые и базальтовые. Раньше в строительных работах чаще всего применяли стальные сетки. Современные технологии позволили упростить производство базальтовой арматуры, поэтому она начала стремительно набирать популярность. Это неудивительно, ведь сетка из такого материала имеет ряд преимуществ.

• Низкие показатели теплопроводности. Базальтовая арматура в отличие от металлической не образует мостики холода.
• Устойчивость к механическим воздействиям – растяжениям, сгибам, разрывам. Для армирующего материала это важное качество.
• Легкость. Сеть не утяжеляет возводимую конструкцию, ее можно быстро монтировать, удобно хранить и перевозить в рулонах.
• Устойчивость к щелочам и другим компонентам, которые используются при изготовлении бетонных блоков.
• Способность выдерживать температурные колебания.

А также базальтовая сетка долговечней металлической, поскольку она не поддается коррозии, и стоимость у нее более выгодная благодаря современным технологиям, позволяющим выпускать этот материал в промышленных масштабах.

Производство базальтовой сетки

Основным сырьем для производства базальтовой сетки является базальтовый ровинг, то есть нити, которые образуются при высокотемпературной обработке базальтовой крошки по специальной технологии. Также в состав входит несколько видов полиэфирных нитей, которые переплетаются между собой по специальной технологии “прокладка утка”.

Суть технологии заключается в том, что в процессе производства одна система нитей прокладывается поверх другой, которая считается основой, полученный результат прошивается и скрепляется третьей нитью. Такой способ производства уникален тем, что основа и нити не переплетаются между собой, а как бы лежат друг над другом, это способствует существенному снижению и правильному распределению механических нагрузок. Это существенное отличие способствует тому, что базальтовая сетка, произведенная по такой технологии, прослужит намного дольше, чем материалы, произведенные традиционным способом.

Базальтовую сетку пропитывают специальными составами, которые повышают адгезию (сцепление) с кладочным цементным раствором.

Производится материал с различной ячейкой, наиболее популярные: 25х25, 50х20, 25х50, 25х8 мм. В зависимости от размера ячейки базальтовую сетку используют то ли для армирования кладки из кирпича или строительных блоков. то ли для укрепления штукатурных слоев.

Сравнительная характеристика базальтовой и стальной сеток

Если провести сравнительный анализ разных видов кладочной сетки, то в результате можно прийти к выводу, что базальтовый материал превосходит по своим качествам металлическую решетку, а также изделия, сделанные из стеклопластикового полимера.

-базальтовый материал обладает низкой проводимостью тепла. Стальная сетка, наоборот, отличается высокой теплопроводностью, в 100 раз превышающей базальтовую. Из-за этого внутри стен образуются мостики холода, которые становятся причиной ряда проблем, связанных с эксплуатацией и приводящих к недолговечности здания. Минимальные показатели теплопроводности для базальтовых решеток составляют всего 0,44 Вт на кв. м;

-прутья из базальтового волокна отличаются лучшим растяжением и способностью выдержать большую разрывную нагрузку (50 кН/м), чем решетка из стальных элементов такого же диаметра. Кладочная сетка 100х100 имеет растяжение самого высокого значения продольного и поперечного направления;

-вес кладочной сетки 100х100х4 1 м2 из стали составляет около 2 кг, а вес кладочной сетки, изготовленной из базальта — 300 грамм;

-базальтовая решетка, в отличие от стальной, обладает стойкостью к воздействию большинства агрессивных растворов, которые применяются во время строительства. Такая сетка не разрушается под их влиянием и не покрывается ржавчиной;

-материал из базальтового волокна значительно лучше выдерживает большое количество длительных перепадов температуры, а металлическая решетка начинает портиться от пары десятков температурных скачков;

-армирующий материал из базальтового волокна легко и ровно укладывается на стену, а также довольно просто режется обычными ножницами. Сетка без проблем разворачивается и складывается. Это уменьшает вероятность травмирования при строительстве, а работать с таким материалом значительно проще и удобнее;

-стоимость базальтовой кладочной решетки ниже, чем цена на металлическое изделие;

-сфера использования базальтовых сеток намного шире, чем стальных. Применять их можно для стен из камня, кирпича и пеноблоков. Также базальтовые изделия отлично армируют стены, предотвращая появление трещин;

-в результате выполнения исследований стало известно, что укрепление, выполненное с помощью базальтовой кладочной решетки, значительно крепче, чем после армирования другими материалами.

Что касается сетки, изготовленной из пластикового полимера, то она не применяется для кладок и стен с высокой нагрузкой. Прочность базальтовой решетки дает возможность использовать материал для укрепления дорожного покрытия. Стеклопластиковые стержни можно соединять между собой только с применением специальной гильзы. Кроме того, при необходимости лишь базальтовую сетку можно согнуть в нужную сторону, если этого требует кладка.

Разновидности

Армирующую сетку часто используют для усиления кладки из кирпича или газоблока, для стяжки пола и других строительных нужд. Базальтовые волокна – оптимальный вариант по эксплуатационным характеристикам и цене.  А в некоторых случаях использовать другие материалы нецелесообразно. Например, для армирования газобетонных конструкций металлические сетки не подходят, так как они быстро придут в негодность от контакта с веществами, из которых изготовлены блоки. Базальтовое полотно активно применяют и во время дорожных работ. Все арматурные сетки можно разделить на несколько видов.

Строительная

Используется при возведении различных объектов – промышленных и частных. Подходит для армирования несущих конструкций в многоэтажных зданиях, которые должны выдерживать высокую нагрузку. С помощью этой сетки укрепляют кирпичные постройки и дома из бетонных блоков. Большой плюс заключается в том, что армирующий материал не утяжеляет конструкцию, поэтому не нужно предусматривать в проекте более мощный фундамент и дополнительные опоры.

Дорожная

Дорожная, также известная как базальтовая геосетка, используется для строительства или ремонта дорог различного назначения.  Повышает срок службы покрытия, поскольку способствует равномерному распределению нагрузки по всей поверхности, что позволяет избежать проседания отдельных участков, появления трещин и других дефектов.

Штукатурная

Применяется для укрепления стеновых поверхностей. Подходит для внутренних и наружных работ с оштукатуриванием стен. Обеспечивает хорошую адгезию отделочных материалов, позволяет избежать неровностей и трещин.

А также с помощью этой сетки армируют изоляционную обмотку во время прокладки трубопроводов.

Размеры

Изделия различаются по толщине прутков и форме ячеек. При этом диапазон вариантов на рынке довольно широк, поэтому при выборе оптимального размера стоит учитывать назначение сетки. Чем меньше габариты ячейки, тем прочнее полотно. Наиболее ходовые размеры – 25х25 мм, 50х50 мм, но можно встретить и 150х150 мм или 5х5 мм. Толщина одного прутка варьируется в пределах 2-4 мм.

Сетка выпускается в рулонах, толщина всего полотна обычно кратна параметрам строительных материалов – кирпича или пеноблока. При этом изделие легко режется обычными ножницами, поэтому можно сделать полосы любого размера, если это потребуется.

Базальтовая сетка: применение в строительстве

• Армирование кладки из кирпича, керамоблоков, газобетона. Может укладываться как в горизонтальные, так и вертикальные швы.
• Армирование стяжки пола.
• Укрепления слоя штукатурки при отделке стен.
• Армирование гидроизоляции при кровельных работах.
• Связка стен. Используется как альтернатива гибким связям стен разной нагруженности, а также рядовой и облицовочной кладки.

Как видим, применение базальтовой сетки в строительстве не ограничено каким-то одним видом работ. Она используется при стяжке полов, возведении стен, укреплении оконных и дверных проёмов, монтаже крыши, утеплении, фасадных работах. Армированная сетка делает строение более прочным, долговечным, препятствует преждевременному разрушению материала и цементных связей. Необходима для укрепления несущих стен в сейсмически активных зонах и на подвижном грунте.

Если облицовка производится штукатуркой, базальтовая сетка укрепляет декоративный слой, препятствует его разрушению и отслоению.

Также она позволяет экономить строительный раствор. Например, при использовании керамоблоков с большим количеством пустот кладочная сетка не даёт монтажному составу проваливаться внутрь изделий.

Преимущества базальтовой сетки:

• Высокая прочность на разрыв (50 кН/м) и растяжение (53,6 кН/м). После 25 циклов замораживания и оттаивания потеря прочности на растяжение составляет не более 5%. Такая сетка отлично противостоит деформациям, изгибам, повышенной нагрузке.
• Легче металлической сетки примерно в 6-7 раз. Если квадратный метр стальной арматуры весит примерно 2 кг, то базальтовая сетка такой же площади порядка 320-360 гр.
• Низкая теплопроводность каменной сетки. В отличие от металлической арматуры не увеличивает теплопотери, не является мостиком холода.
• Не корродирует, в отличие от металла в местах сварки.
• Устойчива к агрессивным средам, в том числе щелочной среде цементно-песчаного раствора, в который она утапливается при формировании кладки.
• Высокая адгезия: обеспечивается прочное сцепление материалов.
• Удобство в работе. Это связано не только с малым весом, но и лёгкостью нарезки, укладки рулонов. Гораздо меньшая травмоопасность по сравнению с металлической арматурой.
• Низкая цена. Базальтовая сетка стоит на30-35% дешевле металлического аналога.

Эффективность укрепления строений базальтовыми сетками доказана в испытаниях НИИ. Установлена повышенная несущая способность армированной кладки по сравнению с неармированными образцами.

Независимо от того, из чего вы строите, кладочная сетка — обязательный конструктивный элемент. В ТД «Пораблок» она всегда в наличии и по выгодной цене.

Таблица 1. Удельная прочность на разрыв Непрерывного Базальтового Волокна различных диаметров.

Таблица 2. Химическая стойкость базальтовых волокон

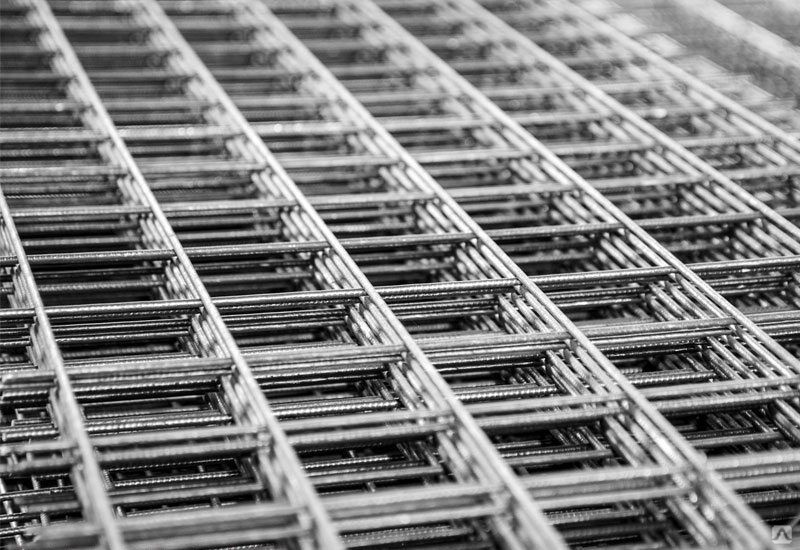

Раньше армирующим материалом для кирпичной кладки использовали металлическую сетку кладочную, которая по своим качествам уступает базальтовой сетке (сравнительная таблица).

Как показала практика использование стальной сетки оказалось неэффективным :

1. Она подвержена вредным воздействиям коррозии, а также щелочных растворов кладки.

2. Металлическая сетка обладает пружинящим свойством и достаточно тяжёлым весом при небольших размерах. Эти показатели затрудняют работу при её укладке на ровную часть поверхности кирпичной кладки, допускают травмы рук.

3. Металлическая сетка   не эластична, что приводит к её запутыванию во время  транспортировки.

4. Стальная кладочная сетка с высокой теплопроводностью, то есть является хорошим проводником холода и тепла, и когда из дома по «мостику холода»  проходит тепло, а с наружи холод, то тепло и холод встречаются и образуют так называемую «точка росы», а это конденсат, т.е влага. От влаги появляется плесень, грибок, сырость, ржавчина.

Сравнительная таблица кладочной сетки Базальтовой и металлической.

Металлические сетки из проволоки ВР 1	Базальтовая сетка ССБ из непрерывного базальтового волокна
Ржавеет (коррозия) на сварных точках, коррозия в щелочной среде бетона	Устойчива к коррозии, устойчива к щелочи, не теряет прочности
Высокая теплопроводность (40 вт/м2) является «мостиком холода»	Низкая теплопроводность (0,46 вт/м2) Без «мостика холода»
Низкая адгезия (сцепление с раствором) без пропитки	Высокая адгезия (сцепление с растворами) Пропитывается полимерным связующим (акрилат)
Большой вес метал. сетки 3 ВР 1 (2,21 кг.кв.м.)	Малый вес (270 гр/м2) Вес рулона 14 кг.
Сетка в картах при транспортировке спутываются, точечная сварка не выдерживает	Поставка в рулонах, один рулон 50 кв.м. Легкая, компактная, упакована в чистый полиэтилен.
Травмоопасна, острые углы сетки травмируют руки рабочих.	Не травмоопасна, без острых углов
Сложно армировать различные разно-размерные  стеновые материалы (кирпичи,блоки)	Эластична. Идеальный материал для армирования разных стеновых материалов
Не подходит для армирования тонких швов (клеевой р-р, клей) для ячеистых блоков	Отлично подходит для армирования тонких горизонтальных кладочных швов
Металлическая сетка «пружинит», трудно уложить на ровную поверхность	Компактная, эластичная, удобная, ровно и легко укладывается на кирпичную кладку
Создают магнитные поля	Магнитоэнертна
Проводник электричества	Диэлектрик, не проводит ток

Установлено, что Базальтовая сетка кладочная ССБ, используемая в строительной отрасли, обладает рядом положительных сторон:

1. Лёгкость (рулон весит 14 кг.), что уменьшает нагрузку на фундамент

2. Низкий уровень теплопроводности;

3. Устойчива к перепадам режима температуры ;

4. Не реагирует на щелочные растворы;

5. Высокий показатель прочности;

6. Выгодная стоимость;

7. Травмобезопасная;

8. Простые условия хранения в связи с тем, что она не боится воздействия влаги;

9. Удобна в монтаже благодаря небольшому весу, хорошим эластичным и компактным показателям.

Монтаж базальтовой кладочной сетки на кирпич.

 Сразу отметим, что монтаж сетки на кирпичное основание может быть осуществлено тремя способами: продольным, параллельным и перпендикулярным. Самым распространенным вариантом является поперечный способ. В результате применения этого способа монтажа несущая способность стен конструкции становится крепче на 50%, поэтому не стоит жалеть времени, сил и средств на укладку.

Какой вид базальтовой сетки выбрать для этого варианта армирования решается еще на этапе проектирования будущего сооружения, когда ведется предварительный расчет ожидаемой нагрузки на стены. Далее происходит следующее: сетка крепится на клей на выложенный кирпичный ряд (клей уменьшает теплопроводность сетки, что немаловажно для теплоизоляции будущего здания), затем полностью («с головой») заливается раствором для кладки и сверху укладывается новый ряд кирпича.

Есть еще один важный момент в монтаже сетки на кирпич. Так как кирпич различен, то и технология укладки для каждого из них своя.

• Кирпич силикатный М 150 – армирование каждого 5-го ряда

• Двойной кирпич – в каждом 4-ом ряду

• Керамический – в каждом 3-ем ряду.

Перед началом облицовочных работ необходимо проложить слой пароизоляции и утеплителя между кирпичной кладкой и стеной из газобетона. Помните, что конструкции из газосиликатных блоков дают усадку по прошествии 2-3 месяцев после постройки. Поэтому, чтобы предотвратить появление трещин на стенах, необходимо армирование конструкции.

Обращаем Ваше внимание на то, что всегда есть такие места, которые требуют обязательного армирования базальтовой кладочной сеткой. Это кладка 1-го этажа, низ оконных проемов, перемычки и зоны перекрытий.

Итак, мы уже говорили, что ряд, в котором будет располагаться сетка, выбирается исходя из марки кирпича. Помимо этого, нужно учитывать следующие факторы:

1. Стены, которые подвергаются механическому воздействию или агрессивному воздействию внешней среды, армируются с большей частотой беспрекословно.

2. Для сплошной кладки армирующее полотно располагается в центре.

3. Если расстояние между блоками составляет 30 см, то сетку используют минимум в 3-х местах. Если менее 30 см, то такое расположение сетки нужно для оконных проемов и пространства под ними.

Сетка состыковывается внахлест в 3-5 ячеек и выступает на расстояние не менее 5 см от края, контролируйте, чтобы сетка не перекручивалась и не смещалась, иначе это приведет к значительной потере несущей способности. При работе с углами помимо сетки используются специальные элементы.

В кладке из газобетона и крупного кирпича базальтовую сетку рекомендуется применять каждые два ряда!

В идеале, для получения максимально возможного результата, в любой кладке должны присутствовать такие слои, как:

• Армопояс
• Утеплитель
• Пароизолятор
• Армирующее полотно
• Прослойка для вентиляции
• Кирпичная облицовка.

Из всего вышесказанного делаем вывод, что использование в армировании базальтовой кладочной сетки самый оптимальный вариант. Ведь применение качественных материалов в строительстве гарантирует уверенность в том, что Ваша постройка прослужит Вам долго и не даст повода усомниться в прочности и надежности. А приятное дополнение ко всему прочему — доступная цена этого строительного материала.

Работа с газобетоном

Поскольку этот материал пользуется спросом, довольно часто возникают вопросы, связанные с усилением конструкций. Для создания стенового армирующего пояса нужно использовать доборные элементы толщиной 10 и 5 см. Их можно приобрести в готовом виде или напилить из блоков самостоятельно. Работу проводят следующим образом:

• наружная стена заклеивается блоками толщиной 10 см, внутри делают контур из более тонких элементов, чтобы подготовить опалубку для арматуры;
• для утепления закрепляют слой пенополистирола или другого материала с аналогичными свойствами;
• укладывается базальтовая сеть с соблюдением расстояния 5 см от стены, для ее крепления нужны будут специальные подставки;
• конструкция заливается бетонной смесью для фиксации.

При междурядном армировании прорезают штрабы, зачищают от пыли и в них последовательно укладывают сетку на клеевой раствор. Глубина проделанных канавок должна составлять 2,5 см. Для широких блоков укладывают две полоски армирующего полотна.

Работа с кирпичом

Существует три метода фиксации сетки для облицовочной кладки:

• продольно;
• перпендикулярно;
• параллельно.

Чаще всего полоски накладывают поперек – несмотря на то, что это увеличивает количество расходуемого материала и требует больше времени, прочность стен возрастает на 50%. Тип сетки подбирают в зависимости от уровня нагрузки.

Стоит иметь в виду, что для каждого типа кирпича есть свои нюансы в технологии укладки:

• если используется силикатный материал марки М150, то сеть размещают в каждом 5-м ряду;
• для двойного кирпича расстояние будет чуть меньше – через 4 ряда;
• керамическая разновидность требует более плотного армирования с шагом в 3 ряда.

Сетку сажают на клеевой раствор, при этом нужно следить, чтобы она вжималась в раствор по уровню.

Работа с дорожным покрытием

Базальтовое полотно можно закладывать в асфальт, чтобы улучшить его эксплуатационные характеристики. Место, где будет проходить дорога, предварительно нужно очистить от мусора и выровнять. После этого наносится битум – ровно по ширине сетки. Сверху помещается полотно, а на него кладется асфальтовое покрытие. Выполняется окончательная фиксация. При асфальтировке важно соблюдать определенные нюансы.

• Не рекомендуется проводить работы при температуре ниже +5 градусов, а также в дождь или снег. После выпадения осадков нужно дождаться полного высыхания площадки.
• Не допускается проезд транспорта по геосетке.
• Базальтовое полотно можно укладывать вручную. Из-за небольшого веса оно не требует использования спецтехники.
• Следует избегать вздутий, неровностей, перекручивания, поскольку это нивелирует армирующий эффект.

Работы нужно спланировать так, чтобы не допускать полного затвердевания битума, а также длительного нахождения сетки под открытым небом без асфальтового покрытия сверху. Вне зависимости от используемых материалов, при армировании важно соблюдать технологию и следить за тем, чтобы полотно располагалось ровно. Тогда базальтовая сетка будет исправно выполнять свои функции, увеличит срок службы зданий, различных объектов и дорог.

Базальтовые сетки для армирования: размеры материала

Качество металлических решеток для укрепления бетона и строительных материалов на его основе должно соответствовать ГОСТ РФ 23279-85. Этот стандарт относится лишь к сварным изделиям из стальных прутьев. Стеклопластиковые и базальтовые кладочные сетки ГОСТу не подчиняются. Их технические характеристики регулируются СТО 294248809.

-Согласно этим документам кладочная сетка имеет такие размеры: 75х25, 75х25, 25х25, 25х12,5, 16х16, 10х10. Диаметр материалов для укрепления находится в пределах от 3 до 6 мм.

Габариты и размеры решетки для кладки зависят от вида изделия:

1.Для шпатлевания гладкой стенки применяется базальтовая сетка кладочная в рулонах, имеющая ширину 1 метр.

2.Для придания дополнительной прочности и жесткости углам любых типов, а также швам используется серпянка. Выпускается данный материал в катушках шириной от 4,5 до 20 см.

Прочность сетки зависит от размера ячейки: чем она меньше, тем материал прочнее. Поэтому растяжение кладочной сетки 50х50х4 меньше, чем у полотна, имеющего параметры 100х100х4.

Производители предоставляют покупателю широкий выбор полотна различных размеров. Наиболее популярны такие габариты кладочной сетки: 50х50, 100х100. Также в продаже есть базальтовый материал, обладающий размерами 152х150х4. Какого размера сетку выбрать для укрепления – данное решение зависит от основного материала кладки и количества этажей в здании.

Армирование газобетона с помощью кладочной сетки из базальта

Применение кладочной сетки при строительстве строений из газобетона позволяет увеличить прочность конструкции и предотвратить растрескивание стен после усадки блоков.

Усадка газоблоков происходит на протяжении 2-3 месяцев после возведения дома вследствие воздействия перепадов температур и просыхания материалов. Этот процесс сопровождается серьезными нагрузками, устранить которые поможет качественная базальтовая сетка.

Важно определить оптимальный шаг укладки решетки. Это напрямую зависит от технологии постройки стены. Опытные мастера советуют класть сетку через 3-4 ряда газоблока.

В случае армирования рядов газобетонных блоков с одновременной кладкой облицовочного кирпича рекомендуется базальтовое изделие прокладывать через три ряда. Такое решение подходит и для укрепления стен из двух газоблоков, а для армирования стен из одного ряда блоков шаг можно увеличить до 4 рядов.

Шаг зависит от класса прочности газобетонных блоков. Для материала класса В2.0 и ниже сетку требуется прокладывать чаще, для класса 2.5 и выше – реже. Начинать укладку следует с нулевого ряда, то есть сразу с цоколя.

Полезный совет! Усадка характерна не только для газобетонных блоков, но и для стен из керамзитовых блоков и шлакоблоков.

, проволочная сетка или волокнистая сетка: какой из них использовать?

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon. com.

Когда дело доходит до укладки и укрепления бетонных плит, у современных подрядчиков есть множество вариантов, разработанных практически для любого применения или условий. Как и раньше, многие подрядчики по-прежнему обращаются к арматуре, учитывая ее долговечность и универсальность. Однако некоторые команды стали отдавать предпочтение проволочным и волокнистым сеткам.

Некоторые подрядчики задались вопросом: какой из этих вариантов в целом лучше?

Ответ, как вы понимаете, зависит от специфики вашей работы по заливке бетона.

Это руководство поможет вам лучше понять все три, разбив их на основные элементы. Оттуда мы выделим некоторые из их основных отличий и продемонстрируем, какие из них лучше всего подходят для вашей предстоящей работы по созданию плиты.

Арматура, проволочная сетка и волокнистая сетка: основы

Для начала рассмотрим арматуру, проволочную сетку и волокнистую сетку на базовом уровне.

Что такое арматура?

Вы знаете арматуру и, скорее всего, привыкли использовать ее на стройке. Но если вы новичок в этой области, то вам следует знать, что арматура (аббревиатура от «арматурный стержень») — это тип узкого стального стержня, который часто помещают в сетку для армирования бетона.

Эти стержни часто изготавливаются из углеродистой стали и обрезаются по размеру, при этом весь стержень проходит по длине конкретной плиты.

Арматурный стержень особенно универсален, поскольку его можно разместить практически в любом месте в зависимости от требований работы. Однако его фактическое размещение может быть громоздким (из-за его веса) и трудоемким (из-за необходимости закрепления стержней в местах соединения стяжками или сваркой).

Этот метод остается стандартом армирования бетона во всем мире, а это означает, что он часто является достаточно рентабельным.

Что такое проволочная сетка?

Бетонная проволочная сетка предназначена для упрощения армирования бетона. В частности, проволочная сетка состоит из тонких стальных стержней, которые предварительно свариваются вместе в виде сетки. Затем эта сетка сворачивается в массивные рулоны, что позволяет развернуть ее и разрезать по размеру прямо на рабочем месте.

Наиболее заметным преимуществом проволочной сетки является то, что она не требует дополнительной сварки или примерки. Проволочную сетку также довольно легко разместить на большой площади с помощью небольшой строительной бригады. Однако в качестве компромисса этот материал считается немного более слабым из-за меньшего размера его стержней.

Таким образом, его нельзя использовать во всех несущих конструкциях.

Что такое волокнистая сетка?

Волокнистая сетка на самом деле является довольно современным методом армирования бетона. Однако, в отличие от двух предыдущих типов, этот метод не требует установки стального каркаса во влажный бетон.

Вместо этого этот метод включает добавление синтетических волокон, стеклянных волокон, натуральных волокон и стальных волокон в процессе нанесения бетона. Затем, когда бетон высыхает, он создает внутреннюю сетку по всей плите.

Этот метод значительно дороже и требует определенного опыта для правильной работы. Тем не менее, он придает повышенный уровень ударопрочности. Таким образом, он часто используется для небольших дорожек и патио.

Арматура, проволочная сетка и волокнистая сетка: в чем разница?

Теперь, когда вы знаете основы, давайте взглянем на основные различия между ними.

Время размещения

Когда дело доходит до времени размещения, эти три вспомогательных материала имеют некоторые заметные различия.

Арматурный стержень, безусловно, самый медленный из трех, его отдельные стержни требуют времени для выравнивания и соединения (с помощью стяжек или сварки). Проволочная сетка является более быстрой стороной, поскольку ее просто нужно раскатать, выровнять и обрезать по размеру.

Волокнистая сетка может быть самым быстрым вариантом в упаковке, в зависимости от того, какие материалы добавляются в ваш бетон в процессе отверждения. В любом случае, этот метод не требует резки, что делает его менее трудоемким.

Долговечность

Как вы понимаете, каждый из этих вариантов отличается своей общей долговечностью.

Арматура остается золотым стандартом, например, благодаря своей прочности. На самом деле это верно как для вертикального, так и для горизонтального приложений. По сравнению с ней проволочная сетка менее прочная, не в последнюю очередь из-за уменьшенного размера каждого из ее стальных стержней.

Волокнистые сетки теоретически являются самым прочным вариантом, доступным подрядчикам на сегодняшний день. Однако большая часть ударопрочности, которую придает этот вариант, работает только на ограниченной площади. Кроме того, его использование в вертикальных плитах еще недостаточно изучено.

Стоимость

Многие подрядчики предпочитают выбирать материалы по стоимости.

Если это вы, то вы сможете использовать арматуру довольно экономичным способом. Это тот случай, если у вас уже есть метод соединения арматурных стержней и вы планируете покупать арматурные стержни оптом. Цены на проволочную сетку могут варьироваться, но они также могут быть довольно доступными, если у вас есть место для хранения катушек материала.

Волокнистая сетка ни в коем случае не является дешевым вариантом. Это результат различных волокнистых материалов, используемых при его применении. Это также является одной из причин, по которой он используется только на довольно небольших работах по укладке бетона.

Какой из трех следует использовать?

Учитывая все обстоятельства, арматура по-прежнему является наиболее подходящим вариантом для большинства бетонных проектов промышленного масштаба. Итак, если вы строите пол, стену или любую несущую конструкцию, то арматура будет надежным вариантом армирования.

Между тем, домашние мастера сочтут проволочную сетку более полезным вариантом, учитывая простоту ее применения.

Тем не менее, если вы планируете построить свой собственный внутренний дворик, подъездную дорожку или пол в гараже, то вам также следует обратить пристальное внимание на волокнистую сетку. В таких масштабах ценой этого варианта можно хорошо управлять, в то же время позволяя вам получить доступ к его повышенному уровню прочности на растяжение.

Резюме

Как вы видите, у вас есть несколько полезных вариантов, когда дело доходит до армирования ваших новых бетонных плит. Каждый из них имеет свои преимущества и недостатки, как в профессиональных, так и в домашних условиях.

Обязательно помните об этом, когда вашей команде придет время выбирать арматуру, проволочную сетку или волокнистую сетку для вашего следующего бетонного строительного проекта.

Создание сетки вашей геометрии: когда использовать различные типы элементов

В предыдущей записи блога мы представили соображения по созданию сетки для линейных статических задач. Одной из ключевых концепций была идея сходимость сетки — по мере уточнения сетки решение будет становиться более точным. В этом посте мы углубимся в то, как выбрать подходящую сетку, чтобы начать исследования сходимости сетки для линейных статических задач конечных элементов.

Какие существуют типы элементов

Как мы видели ранее, существует четыре различных типа 3D-элементов — тройники, блоки, призмы и пирамиды:

Эти четыре элемента можно использовать в различных 3D модель. (Для 2D-моделей вам доступны треугольные и четырехугольные элементы. Мы не будем здесь подробно обсуждать 2D, поскольку это логическое подмножество 3D, не требующее особых дополнительных объяснений.) Что мы не говорили подробно около еще почему вы хотели бы использовать эти различные элементы.

Зачем и когда использовать элементы

Тетраэдрические элементы — это тип элементов по умолчанию для большинства физических упражнений в COMSOL Multiphysics. Тетраэдры также известны как симплекс , что просто означает, что любой трехмерный объем, независимо от формы или топологии, может быть объединен с тетами. Кроме того, они являются единственным типом элементов, которые можно использовать с адаптивным уточнением сетки. По этим причинам теты обычно могут быть вашим первым выбором.

Остальные три типа элементов (кирпичи, призмы и пирамиды) следует использовать только тогда, когда это необходимо. В первую очередь стоит отметить, что эти элементы не всегда смогут создать сетку определенной геометрии. Алгоритм создания сетки обычно требует дополнительного пользовательского ввода для создания такой сетки, поэтому, прежде чем приступать к этим усилиям, вам нужно спросить себя, мотивированы ли они. Здесь мы поговорим о мотивах использования кирпичных и призматических элементов. Пирамиды используются только при создании перехода в сетке между кирпичиками и тетами.

Стоит дать немного исторического контекста. Математика, лежащая в основе метода конечных элементов, была разработана задолго до появления первых электронных компьютеров. Первые компьютеры, на которых выполнялись программы конечных элементов, были полны электронных ламп и подключаемых вручную схем, и хотя изобретение транзисторов привело к огромным улучшениям, даже суперкомпьютеры 25-летней давности имели примерно ту же тактовую частоту, что и современные модные аксессуары.

Некоторые из первых решенных задач конечных элементов относились к области строительной механики, а первые программы были написаны для компьютеров с очень небольшим объемом памяти. Таким образом, элементы первого порядка (часто со специальными схемами интеграции) использовались для экономии памяти и тактов. Однако тетраэдрические элементы первого порядка имеют серьезные проблемы с задачами строительной механики, тогда как кирпичи первого порядка могут давать точные результаты.

Как наследие этих старых норм, многие инженеры-строители по-прежнему предпочитают кирпичи, а не теты. Фактически, тетраэдрический элемент второго порядка, используемый для задач строительной механики в программном обеспечении COMSOL, дает точные результаты, хотя и с другими требованиями к памяти и временем решения по сравнению с кирпичными элементами.

Основная причина использования в COMSOL Multiphysics кирпичиков и призматических элементов заключается в том, что они позволяют значительно сократить количество элементов в сетке. Эти элементы могут иметь очень высокое соотношение сторон (отношение самого длинного края к самому короткому), в то время как алгоритм, используемый для создания тет-сетки, будет пытаться поддерживать соотношение сторон близким к единице. Разумно использовать кирпичики и призмы с высоким соотношением сторон, когда вы знаете, что решение постепенно изменяется в определенных направлениях, или если вы не очень заинтересованы в точных результатах в этих областях, потому что вы уже знаете, что интересные результаты находятся в другом месте модели.

Пример создания сетки 1: Обод колеса

Рассмотрим пример обода колеса, показанный ниже.

Сетка слева состоит только из тетов, а сетка справа состоит из тетов (зеленые), кирпичей (синие) и призм (розовые), а также пирамиды для перехода между этими элементами. В смешанной сетке используются меньшие элементы вокруг отверстий и углов, где мы ожидаем более высокие напряжения. Кирпичи и призмы используются в спицах и вокруг обода. Ни обод, ни спицы не будут нести пиковых напряжений (по крайней мере, при статической нагрузке), и можно с уверенностью предположить относительно медленное изменение напряжений в этих областях.

Тет-сетка содержит около 145 000 элементов и около 730 000 степеней свободы. Смешанная сетка имеет около 78 000 элементов и примерно 414 000 степеней свободы, что требует вдвое меньше времени и памяти для решения. Смешанная сетка требует значительного взаимодействия с пользователем для настройки, в то время как тет-сетка практически не требует усилий пользователя.

Обратите внимание, что нет прямой зависимости между степенями свободы и памятью, используемой для решения задачи. Это связано с тем, что различные типы элементов имеют разные вычислительные требования. Тет второго порядка имеет 10 узлов на элемент, в то время как кирпич второго порядка имеет 27. Это означает, что матрицы отдельных элементов больше, и соответствующие системные матрицы будут более плотными при использовании кирпичной сетки. Память (и время), необходимые для вычисления решения, зависят от количества степеней свободы, для которых решается задача, а также от средней связности узлов и других факторов.

Пример создания сетки 2: нагруженная пружина

Другой пример показан ниже. На этот раз это структурный анализ нагруженной пружины. Поскольку деформация достаточно равномерна по длине спирали пружины, имеет смысл иметь сетку, описывающую общую форму и сечение, но относительно растянутых элементов по длине проволоки. Призменная сетка имеет 504 элемента с 9526 степенями свободы, а тет-сетка имеет 3652 элемента с 23 434 степенями свободы. Таким образом, хотя количество элементов совсем другое, количество степеней свободы меньше.

Пример создания сетки 3: Материал на пластине

Другая важная причина использования кирпичных и призматических элементов — это когда геометрия содержит очень тонкие структуры в одном направлении, такие как эпитаксиальный слой материала на пластине, штампованный лист металлическая часть или многослойный композит.

Например, давайте посмотрим на рисунок ниже, на котором изображена тонкая дорожка материала, нанесенная на подложку. Тет-сетка имеет очень мелкие элементы на трассе, тогда как призменная сетка состоит из тонких элементов в этой области. Всякий раз, когда ваша геометрия имеет слои размером около 10 ^-3 примерно раз тоньше, чем наибольший размер детали, использование кирпичей и призм становится очень мотивированным.

Дополнительные примеры

Также стоит отметить, что программное обеспечение COMSOL предлагает множество граничных условий, которые можно использовать вместо явного моделирования тонких слоев материалов. Например, в электромагнетизме следующие четыре учебные модели рассматривают тонкие слои материала с относительно высокой и низкой проводимостью и относительно высокой и низкой проницаемостью:

• Сравнение электрического экранирования
• Сравнение импеданса контактов
• Сравнение диэлектрического экранирования
• Сравнение тонких зазоров с низкой диэлектрической проницаемостью

Аналогичные типы граничных условий существуют в большинстве физических интерфейсов. Использование этих типов граничных условий позволит полностью избежать создания сетки таких тонких слоев.

Наконец, приведенные выше комментарии применимы только к линейным статическим задачам конечных элементов. Различные методы создания сетки необходимы для нелинейных статических задач или при моделировании явлений во временной или частотной области.

Заключительные мысли

Подводя итог, вот что вы должны иметь в виду, когда начинаете создавать сетки линейных статических задач:

• Используйте tets, если можете; они требуют минимального взаимодействия с пользователем и поддерживают адаптивное уточнение сетки 90 164
• Если вы знаете, что раствор медленно меняется в одном или нескольких направлениях, используйте кубики или призмы с высоким соотношением сторон в этих областях
• Если геометрия содержит тонкие слои материала, используйте кирпичи или призмы или рассмотрите возможность использования вместо них граничных условий
• Всегда выполняйте исследование уточнения сетки и следите за требованиями к памяти и сходимостью решения по мере уточнения сетки

Дополнительная литература

• Хотите узнать больше о возможностях создания сетки в COMSOL Multiphysics? Просмотрите все наши связанные сообщения в блоге

Основы создания сетки методом конечных элементов для расчета конструкций

БЛОГ ANSYS

28 апреля 2021 г.

Моделирование является важным инструментом во многих отраслях. По данным Grand View Research, ожидается, что мировой рынок программного обеспечения для моделирования будет расти со среднегодовым темпом роста (CAGR) 17,1% в период с 2021 по 2028 год. сокращение затрат на разработку продукта, физических испытаний и дефектных прототипов.

В приложениях автоматизированного проектирования (CAE), таких как моделирование, существуют типы программного обеспечения для анализа вашего продукта, такие как анализ методом конечных элементов (FEA), вычислительная гидродинамика (CFD) и многие другие. Для проведения CAE-моделирования необходимо выполнить три важных этапа анализа: предварительная обработка, решение и постобработка. Давайте обсудим этап предварительной обработки МКЭ, особенно важность сетки хорошего качества.

Узнайте больше о создании сетки и моделировании сварных швов, а также о том, как поддерживать сетку высокого качества в других наших блогах о сетке FEA.

Пример сетки на корпусе коробки передач.

Что такое создание сетки в FEA?

Анализ методом конечных элементов (МКЭ) представляет собой математическое представление физической системы, состоящей из детали/сборки, свойств материала и граничных условий. В некоторых ситуациях поведение продукта в реальном мире невозможно описать простыми ручными вычислениями. Общий метод, такой как FEA, является удобным методом для представления сложного поведения путем точного захвата физических явлений с использованием дифференциальных уравнений в частных производных. МКЭ созрел и демократизировался, чтобы его могли использовать как инженеры-проектировщики, так и специалисты.

Создание сетки — один из самых важных шагов в выполнении точного моделирования с помощью FEA. Сетка состоит из элементов, содержащих узлы (места координат в пространстве, которые могут различаться в зависимости от типа элемента), которые представляют форму геометрии. Решатель FEA не может легко работать с неправильными формами, но он гораздо лучше справляется с обычными формами, такими как кубы. Создание сетки — это процесс превращения неправильных форм в более узнаваемые объемы, называемые «элементами».

Прежде чем начать создание сетки, необходимо сначала загрузить геометрию или модель САПР, например, в Ansys Mechanical, чтобы начать процесс моделирования.

Как подготовить CAD/геометрию к созданию сетки

При использовании программного обеспечения для моделирования конечных элементов, такого как Mechanical, важно определить, какие элементы вашей модели CAD должны быть объединены в сетку, а какие нет. Во многих случаях геометрия САПР очень сложна и детализирована для производственных целей. Но для симуляции вам может не понадобиться каждая деталь, поэтому части вашей геометрии можно удалить, что означает удаление этих деталей для экономии времени.

Например, к вашему изделию может быть прикреплена заводская табличка. Возможно, вам не потребуется изучать физические эффекты этой именной таблички, поэтому табличку можно отключить, чтобы избежать создания сетки, что экономит время на построение сетки и решение.

Используя Ansys SpaceClaim, табличка с названием на геометрии была легко удалена, чтобы избежать потенциально ненужного анализа на пластине.

Другим важным аспектом подготовки модели САПР к моделированию является описание взаимосвязи между двумя или более частями вашей геометрии. Например, если ваша геометрия имеет общие узлы между общими гранями (или ребрами), важно решить, будет ли это конформная или неконформная сетка. Конформная сетка используется для деталей, соединенных клеем или сваркой. Неконформная сетка используется для деталей, соединенных контактами или соединениями. В Ansys Mechanical вы можете комбинировать эти подходы в соответствии со своими потребностями.

 Чтобы узнать больше, прочтите блог «3 шага к совершенствованию модели FEA».

Типы методов построения сетки: тетраэдрический и гексаэдрический

Существует два основных типа методов построения сетки. Для этих целей мы имеем в виду 3D-модели:

• Сетка четырехгранных элементов или «тет»
• Шестигранная сетка элементов или «шестигранник»

Элементы Hex или «кирпичики» обычно дают более точные результаты при меньшем количестве элементов, чем элементы Tet. Если это сложная геометрия, элементы tet могут быть лучшим выбором. Этих стандартных или автоматических методов создания сетки может быть достаточно, чтобы добраться туда, куда вам нужно, однако существуют дополнительные методы, которые могут дать вам больше контроля над сеткой.

Гибридное создание сетки

В Mechanical вы можете использовать метод Multizone, который представляет собой гибрид шестигранных и четырехгранных элементов, что позволяет создавать сетки для разных частей геометрии разными методами. Это позволяет выполнять меньшую подготовку геометрии и иметь больше локальных управляющих сеток.

Геометрия соединения труб с использованием возможностей гибридного построения сетки Ansys Mechanical

Создание сетки по траектории

При построении сетки по траектории сетка фактически «протягивает» сетку по объему и граням, помогая создать эффективную сетку с регулярными размерами.

Решение о том, какой метод сетки использовать, обычно зависит от того, какой тип анализа (явный или неявный) или физики вы решаете, а также от уровня точности, которого вы хотите достичь. Несколько других вариантов — это декартовы сетки и многоуровневые наборы, которые используются для конкретных анализов, таких как аддитивное производство.

Элементы управления сеткой

Элементы управления сеткой позволяют создавать более точную сетку. Ansys Mechanical позволяет вам управлять локальными сетками, а не глобальной сеткой, которая объединяет весь CAD одним и тем же методом. Некоторые примеры управления локальной сеткой включают локальное изменение размера, уточнение и изменение сферы влияния геометрии.

Возьмем, к примеру, раму мотоцикла. Вы можете захотеть применить общий подход к сетке по всей геометрии, но использовать другую стратегию для сварных и болтовых соединений. Использование локальных элементов управления сеткой позволяет создавать более точную сетку в этих местах, а не сетку всей детали с более мелкими элементами, решение которых заняло бы больше времени.

Геометрическая сетка рамы мотоцикла со сварными соединениями.

Почему важна качественная сетка?

Проще говоря, сетка хорошего качества означает более точные результаты. Плохая сетка может привести к трудностям сходимости, что может привести к неправильным результатам и ложным выводам. Качество вашей сетки зависит от нескольких сценариев:

• Какой тип анализа вы проводите.
