Класс прочности болтов: Механические свойства болтов и гаек различного класса прочности

Болты классов прочности 6.6, 5.6, 4.6 по ГОСТ.

Завод металлоконструкций и метизов Спецмашметиз более 12 лет производит болты классов прочности 6.6, 5.6, 4.6 с нормированной ударной вязкостью и высокой пластичностью следующих типоразмеров:

• Болты М12-М48 класса прочности 6.6 из стали 40Х
• Болты М52-М64 класса прочности 6.6 из сталей 40ХН, 40ХН2МА
• Болты М12-М48 класса прочности 5.6 из сталей 40Х, 09Г2С, 35
• Болты М12-М48 класса прочности 4.6 из стали 09Г2С, 35, 20

* возможно изготовление из иных марок стали

Примеры условного обозначения болтов классов прочности 6.6 и 5.6:

Болт 2М20х120.66 ГОСТ 7798-70 — болт М20 по ГОСТ 7798-70 исполнения 2 (с отверстием под шплинт) длиной стержня 120 мм класса прочности 6.6 из стали по выбору производителя;

Болт М42х240.56.09Г2С ГОСТ 7805-70 — болт М42 по ГОСТ 7805-70 длиной стержня 240 мм класса прочности 5. 6 из стали 09Г2С.

Стоит отметить, что в условном обозначении крепежа согласно ГОСТ 1759.0-87 цифры класса прочности записывают без разделительной точки.

Сортамент размеров болтов классов 6.6, 5.6 и 4.6 определен стандартами и чертежами:

Ассортимент не ограничен первым исполнением по ГОСТам, также изготавливаем болты с отверстиями 2-го и 3-го исполнений.

Принимаем заказы на болты классов 6.6, 5.6 и 4.6 с длинами стержня или резьбы, не указанной в ГОСТах, или с размерами головок не по стандартам.

Технические требования на нестандартные болты определяются чертежами Заказчика или чертежами СММ, разрабатываемыми по техническому заданию (ТЗ) Заказчика нашими конструкторами.

Болты классов прочности 6.6, 5.6 и 4.6 применяются в машиностроении и строительстве в узлах, требующих повышенной пластичности и надежности крепежных деталей.

Основным назначением болтов классов прочности 6.6 и 5.6 являются конструкции и объекты, для которых важным фактором является целостность крепежа даже при существенных деформациях скрепляемых элементов и вибрационных воздействиях.

Например, такой крепеж используется в атомной промышленности, в судостроении, в оборонном машиностроении, в вагоностроении.

Болты классов прочности 6.6, 5.6 и 4.6 в соответствии с ГОСТ должны иметь на головке клеймо класса прочности и знак производителя. На фото выше представлены болты 2М20х180.46 ГОСТ 7795-70 класса прочности 4.6, ниже фото болтов класса прочности 6.6. Буква «С» вокруг класса прочности — фирменный знак Спецмашметиза.

Технические требования к классам прочности болтов стандартизованы отмененными ГОСТ 1759.4-87, ГОСТ Р 52627-2006 и действующим ГОСТ Р ИСО 898-1-2011. Подробнее свойства крепежа различных классов прочности представлены на одноименной странице нашего сайта.

Принципиальной особенностью болтов классов прочности 6.6, 5.6 и 4.6 являются значения ударной вязкости и пластичности, нормированные ГОСТ 1759.4-89.

Ударная вязкость болтов является показателем сопротивляемости стали хрупкому разрушению при ударных нагрузках и вибрациях. Относительное удлинение при разрыве является показателем пластичности стали. Чем выше относительное удлинение, тем выше пластичность. В частности относительное удлинение для класса 4.6 должно превышать 22%, для класса 5.6 — не менее 20%, для класса 6.6 — не менее 16%.

Согласно ГОСТ 1759.4-87 для болтов класссов прочности 6.6 и 5.6 кроме прочностных свойств нормирована также ударная вязкость (в отличие от широко распространенных болтов классов 5.8 и 4.8, для которых эти параметры не нормированы). Значения ударной вязкости нормируются также у высокопрочных болтов классов 8.8-12.9.

Относительное удлинение болтов классов 6.6, 5.6 и 4.6 в полтора-два раза выше, чем для крепежа классов 5.8 и 4.8. Относительное удлинение характеризует пластичность стали.

Замена болтов классов прочности 4.6 и 5.6 на распространенные болты классов 4.8 и 5.8 не допустима без согласования с проектировщиком конструкций. Предположение «чем выше цифры класса прочности, тем лучше болт» в данном случае не уместно, хотя и является распространенным заблуждением.

Значения прочности на растяжение у болтов 5.6 и 5.8 (4.6 и 4.8) одинаковые, но показатели пластичности разные: 20% против 10% (22% против 14%).

Кроме того, у классов 6. 6, 5.6 и 4.6 нормирована ударная вязкость, а у классов 5.8 и 4.8 она не контролируется Производителем вообще.

Замена болтов класса 6.6 на класс 5.8 является грубым нарушением технических требований. Тем не менее, в силу редкости болтов класса прочности 6.6, некоторые Поставщики пренебрегают этим и предлагают Заказчику на замену болты класса 5.8 со складских запасов.

Болты классов 6.6, 5.6 и 4.6 изготавливаются горячей штамповкой. Для обеспечения механических свойств по классам прочности 6.6 и 5.6 требуется специальная термическая обработка для повышения пластичности и ударной вязкости стали.

Холодная высадка болтов, применяемая в массовом производстве на крупных заводах, приводит к эффекту наклепа металла и снижению пластичности и вязкости. Именно в следствие этого крупные метизные заводы, оснащенные холодновысадочными автоматами, производят крепеж классов 4.8 и 5.8.

Уважаемые клиенты, если вам требуются болты классов 6.6, 5.6 и 4. 6, направьте запрос в Спецмашметиз. В заявке обязательно укажите необходимый класс прочности.

Стоит отметить, что цена болтов классов 6.6, 5.6 и 4.6 превышает цену болтов класса 5.8 в силу отличия технологии изготовления. Если вам не принципиальна стойкость болтов к нагрузкам, выгоднее купить болты класса 4.8 или 5.8.

Минимальные монтажные нормы для запуска производства болтов под заказ на заводе Спецмашметиз составляют 500-2000 штук по каждому типоразмеру. Сроки изготовления варьируются от 25 до 40 рабочих дней в зависимости от загруженности производства.

Высокопрочные болты с полной резьбой класса прочности 12.9

Болты высокопрочные с полной резьбой производятся в соответствии со стандартами  DIN 933, ISO 4017, ГОСТ Р 52643-2006 и ГОСТ Р ИСО 4017-2013. Имеют класс прочности 12.9.

Используются в приборостроении, машиностроении и других производствах , строительстве и при общестроительных работах для соединения элементов конструкций и узлов. Могут применяться при креплении конструкций к основаниям из камня, бетона и кирпича совместно с анкерами или дюбелями.

Болты класса прочности 12.9 с полной резьбой производятся из углеродистой стали. Имеют черный цвет из-за отсутствия покрытия.

На головку болта высокой прочности 12.9 с полной резьбой производители наносят класс прочности (цифры 12.9) и название завода-изготовителя.

108009998

М6х25 Подробнее

М6

25

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

50 шт

7,28364,007,28

108137275

М8х16 Подробнее

М8

16

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

200 шт

4,47894,004,47

108010002

М8х20 Подробнее

М8

20

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

200 шт

8,851770,008,85

108025460

М8х40 Подробнее

М8

40

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

40 шт

10,15406,0010,15

108025462

М8х70 Подробнее

М8

70

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

50 шт
500 шт

15,987990,00от 15,98

108137282

М12х25 Подробнее

М12

25

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

100 шт

26,902690,0026,90

108010012

М12х35 Подробнее

М12

35

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

100 шт

32,703270,0032,70

108137284

М12х45 Подробнее

М12

45

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

100 шт

21,502150,0021,50

108137288

М16х40 Подробнее

М16

40

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

50 шт

41,202060,0041,20

108137286

М16х45 Подробнее

М16

45

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

1 шт
50 шт

44,402220,00от 44,40

108010026

М16х50 Подробнее

М16

50

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

50 шт

80,204010,0080,20

108057019

М16х70 Подробнее

М16

70

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

1 шт
15 шт
50 шт

59,602980,00от 59,60

108057860

М20х60 Подробнее

М20

60

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

1 шт
30 шт

152,674580,00от 152,67

108010032

М20х80 Подробнее

М20

80

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

1 шт
25 шт

185,204630,00от 185,20

108010034

М20х90 Подробнее

М20

90

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

25 шт

156,403910,00156,40

108025526

М20х100 Подробнее

М20

100

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

25 шт

131,203280,00131,20

108057863

М24х100 Подробнее

М24

100

углерод. сталь

12.9

без покрытия

шестигранная

DIN 933

10 шт

202,002020,00202,00

Класс 8 по сравнению с 10.

9 Высокопрочные болты

КЛАССЫ 8.8 10.9 12.9 и 14.9 предусмотрены различными международными стандартами, включая DIN 267 и ISO 898. Символ классов прочности болтов с шестигранной головкой, винтов и шпилек состоит из двух чисел, разделенных десятичная точка. 8.8, 10.9, 12.9, 14.9 и т. д.

Классы свойств болтов с шестигранной головкой, шпилек, шпилек с резьбой и винтов состоят из двух чисел, которые могут быть разделены десятичной точкой, например 8.8, 10.9, 12.9, и 14,9. Для расчета номинального предела прочности при растяжении умножьте целое число до запятой на сто ньютонов на квадратный миллиметр.

Разница между

класс 8 Болт

GR 8 Возможность болта в урожайности (растяжение) = 130 000 фунтов / дюйм x .03349 In2 = 4354 фунтов Минимум
Высокая растяжение 8 ОБЩЕСТВЕННОСТЬ ВОЗДУХА ВОЗМОЖНОСТИ (НЕБОТА) = 150000 LB. / дюйм2 x 0,03349 дюйм2 = 5024 фунта минимум
Болты с шестигранной головкой класса 8 имеют 6 меток на головке.
прочность на растяжение составляет 150 000 фунтов на квадратный дюйм
предел прочности при сдвиге

Болт класса 5

Gr 5 Допустимая нагрузка болта с шестигранной головкой при растяжении (растяжение) = 92 000 фунтов/дюйм2 x 0,03349 дюйма2 = Минимум 3081 фунта
Класс 5in2 =  4019 lbs минимум

Болт класса 10.9

Болты HT класса 10.9 изготавливаются из среднеуглеродистой стали, сплава среднеуглеродистой стали и низкоуглеродистой борсодержащей стали, подвергнутых закалке и отпуску.
Болты DIN 6914 класса 10.9 соответствуют ASTM A324 класса BD и SAE J429,
болты с метрической маркировкой 10.9 в широком диапазоне стандартных, крупных и мелких размеров

Ввиду ограниченности места и времени здесь приведена диаграмма, показывающая минимальные возможности растяжения и сдвига крепежных изделий различных марок в зависимости от их размера.

В международном масштабе механическое напряжение выражается в ньютонах на квадратную площадь, в Н/мм2. Общепринятой практикой за рубежом является использование единицы измерения мегапаскаль (МПа), которая непосредственно соответствует Н/мм2.
Например, 1 200 Н/мм2 = 1 200 МПа

Пример использования болта с шестигранной головкой класса прочности 10,9

• Расчет номинального предела прочности при растяжении болта 10,9
  10 x 100 = 1000 Н/мм2 (МПа)
• Коэффициент предела текучести 9х 10 = 90%
• Таким образом, предел текучести составляет
  .
  90% от 1000 = 900 Н/мм2 (МПа)

Болты и шпильки могут поставляться в классах прочности

Класс прочности 3.6	Класс 4.6
Класс 4.8	Класс 5.6
Класс 5.8	Класс 6.8
Класс 8. 8	9 класс.8
Класс 10.9	Класс 12.9
Класс 14.9

Гайки Классы прочности

Гайки более высокого класса прочности обычно могут использоваться вместо гаек более низкого класса прочности.

* Классы прочности 14.9 не описаны в стандартах ISO или ANSI.

Класс 8 Спецификация

Класс 8 Тип болта	Анкерный болт, болт с квадратным подголовком, болт с буртиком, болт подвески, болт с шестигранной головкой / болт с отводом, болт с затяжкой, машинный болт, болт отвала, болт с буртиком, болт с квадратной головкой, шпилька, болт с Т-образной головкой, рычажный болт, U-образный болт
Дюйм	#0000 -3″ (доступны нестандартные размеры)
Метрическая система	М1. 6 — М48
Длина	Индивидуальная длина
Марка	Цветные металлы, сорта 12.9, 10.9, 9.8, 8.8, 5.8, 4.6, B7, 2, 5, 8, L9
Материал	Латунь, сплав бронзы/меди, медь, молибден, сталь, закаленная сталь, нержавеющая сталь, суперсплав (инконель, хастеллой, монель), титан, экзотические металлы, другое
Метод	Холодное формование, горячая ковка, формование проволоки
Стандарты крепежа	ASME/ANSI, BS, DIN, ISO, JIS, SAE, прочее
Применение Отрасли и использование	Сельское хозяйство, автомобилестроение, строительство и инфраструктура, энергетика, транспорт
Методы испытаний	ASTM E38, E76 и E354, ASTM E53, E54, E62, E75 и E478, ASTM E34, E101 и E227, ASTM E 120 и E1409.
Конфигурация резьбы	ASME B1. 1 2A/3A – дюймовая унифицированная резьба 2B/3B и крупная метрическая резьба B1.13M 6h-6G
Диаметр резьбы	от М6 до М36
Сертификация	Двойная сертификация в соответствии с кодами ASTM и ASME

Запас материалов класса 8

• Болты с шестигранной головкой
• Крыльчатые болты
• Рым-болты
• Болты с внутренним шестигранником
• J Болты
• Болты с потайной головкой
• Шпильки
• Болты с фланцевой головкой
• Анкерные болты
• Кровельные болты
• Болты Torx
• Болт с проушиной с резьбой
• Болты для настила
• Болты с круглой головкой
• Болты с квадратным подголовком
• Резьбовые болты
• Стяжные болты
• U-образные болты
• Болты с шестигранной головкой
• Болт с Т-образной головкой
• Кованые крюковые болты
• Рычажный болт
• Крепежные болты
• Болты подвески
• Болты с полукруглой головкой под торцевой ключ

• Рым-болт с буртиком
• Болт с проушиной без буртика
• Болты с квадратной головкой
• Болты с проушиной
• Квадратные U-образные болты
• Длинный болт
• Зубчатые фланцевые болты
• Болт с буртиком
• Тяжелые болты с шестигранной головкой
• Болты с шестигранной головкой
• 12-гранные фланцевые болты
• Болты с полукруглой головкой
• Домкратные болты
• Изогнутые болты
• Болт с внутренним шестигранником
• 12-гранные фланцевые болты
• Болты с квадратным подголовком
• Болты подъемника
• Болты подвески
• Болты с шестигранной головкой
• Болты для дерева
• Секс-болты
• Болты с шестигранной головкой для стальных конструкций
• Ступенчатые болты для стальных конструкций

• Болты с шестигранной головкой
• Болты с шестигранной головкой
• Болт с трехгранной головкой
• Защитные болты для защиты от кражи
• Конструкционные болты
• Болт с шестигранной головкой
• Метрические болты
• Болты отвала
• Крепежные болты с квадратной головкой
• Ступенчатые болты
• Болты с шестигранной головкой
• Болт с шестигранной головкой с плоской пружинной шайбой
• Болты с шестигранной головкой ISO 4014
• Болты с шестигранной головкой DIN 6921
• Болты с шестигранной головкой ISO 4016
• DIN 976-1 Шпильки
• Высокопрочные конструкционные болты

Метрическая система

Тип продукта	Метрическая спецификация			Прицел
	DIN	ИСО	АНСИ/АСМЭ
УВК	931	4014	Б18. 2.3.1М	Частичная резьба
	933	4017		Полная резьба
	960	8676		Частичная резьба (тонкая)
	961	8765		Частичная резьба (тонкая)
Шестигранные гайки	934	4032	B18.2.4.1M (стиль 1)	Классы 6, 8 и 10
ШКС	912	4762	В18.3.1
БХШКС	н/д	7380	Б18.3.4М
FHSCS	н/д	7991	В18.3.5

Метрические крепежные детали из нержавеющей стали

• 1 Если это гайка из нержавеющей стали, то этот номер будет обозначать испытательное напряжение гайки, а не минимальный предел прочности на растяжение.
• 2 Особенности зависят от используемой спецификации. Группа сплавов ISO 1 для аустенитных означает 18-8 с добавлением серы для механической обработки. Аустенитный сплав ASTM группы 1 может обозначать 304, 304L, 305, 384 или XM7. По желанию заказчика могут использоваться 303, 303Se или XM1.
• 3 Особенности зависят от используемой спецификации. Группа сплавов ISO 2 для аустенитных означает 18-8. Аустенитный сплав ASTM группы 2 будет состоять из 321 или 347.
• 4 C1-110 и C4-110 применимы только к метрике ASTM.
• 5 C3-120 применяется только к метрике ASTM.
• 6 Нержавеющая сталь с дисперсионным отверждением относится только к метрике ASTM.

Механические свойства

Свойство		3,6	4,6	4,8	5,6	5,8	6,8	8,8		10,9	12,9
								<= 16 мм	> 16 мм
Прочность на растяжение Rm в МПа (Н/мм2)	номинальное значение	300	400	400	500	500	600	800	800	1000	1200
	минимум	330	400	420	500	520	600	800	830	1040	1220
Твердость по Виккерсу ХВ=Ф 98Н	минимум	95	120	130	155	160	190	230	255	310	372
	максимум	220	220	220	220	220	250	300	336	382	434
Твердость по Бринеллю ХБ Ф=30Д2	минимум	90	114	124	147	152	181	219	242	295	353
	максимум			209			238	285	319	363	412
Твердость по Роквеллу HR	минимум HRB	52	67	71	79	82	89
	минимум HRC							20	23	31	38
	максимум HRB	95	95	95	95	95
	максимум HRC							30	34	39	44
Твердость поверхности ВН 0,3	максимум							320	356	402	454
Предел текучести Отн. в МПа (Н/мм2)	номинальное значение	180	240	320	300	400	480
	минимум	190	240	340	300	420	480
Предел удлинения 0,2% 0,2 рупий в МПа (Н/мм2)	номинальное значение							640	640	900	1080
	минимум							640	660	940	1100
Испытательное напряжение Sp	Sp/ReL или 0,2 рупий	0,94	0,94	0,91	0,94	0,91	0,91	0,91	0,91	0,88	0,88
	МПа (Н/мм2)	180	225	310	280	380	440	580	600	830	970
Удлинение после разрушения A5 в %	минимум	25	22	14	20	10	8	12	12	9	8
Минимальная энергия удара надреза в джоулях					25			30	30	20	15
Ударная вязкость головы		Без перелома
Максимальная высота зоны резьбы Не Обезуглероженный E								1/2х2	1/2х2	2/3х2	3/4х2
Максимальная глубина обезуглероживания, гмм								. 015	.015	.015	.015

Механические свойства изделий с головками

Винты с головкой под ключ DIN 912

DIN 7984 Крышки с низкой головкой

Класс прочности	10,9
Твердость (HRC)	32-39
Прочность на растяжение (МПа)	832 мин.

DIN 7991 Винты с потайной головкой под торцевой ключ

Винты с полукруглой головкой под торцевой ключ ISO 7380

Винты с буртиком по ISO 7379

Класс прочности	12,9
Твердость (HRC)	39-44
Прочность на растяжение (МПа)	1100 мин.

Установочные винты DIN 916

Винты с головкой под торцевой ключ ASME B18.3

ASME B18.3 Крышки с низким напором

Диаметр d	д <= 1/2	д > 1/2
Твердость (HRC)	39-45	37-45
Прочность на растяжение (psi)	180 000 мин.	170 000 мин.
Предел текучести при смещении 0,2% (psi)	153 000 мин.	153 000 мин.
Удлинение (%)	10 мин.	10 мин.

Винты ASME B18.3 с плоской головкой и потайной головкой под торцевой ключ

ASME B18.3 Винты с полукруглой головкой под торцевой ключ

Диаметр d	д <= 1/2	д > 1/2
Твердость (HRC)	39-44	37-44
Прочность на растяжение (psi)	145 000 мин.	135 000 мин.

Винты с буртиком ASME B18.3

Установочные винты ASME B18.3

Механические свойства изделий с шестигранной головкой

Болты с шестигранной головкой ISO 4014 / 4017

Класс собственности	10,9	12,9
Твердость (HRC)	32-39	39-44
Прочность на растяжение (МПа)	1040 мин.	1220 мин.
Предел текучести при смещении 0,2 % (МПа)	940 мин.	1100 мин.
Удлинение (%)	9 мин.	8 мин.

Болты с шестигранной головкой ISO 4162

ASME B18. 2.1 Винты с шестигранной головкой

Винты с шестигранной головкой IFI-111

Класс собственности	SAE J429, класс 8
Твердость (HRC)	33-39
Твердость поверхности (30 Н)	58,6 макс.
Прочность на растяжение (psi)	150 000 мин.
Предел текучести при смещении 0,2% (psi)	130 000 мин.
Удлинение (%)	12 мин.

*Вся информация является строго информативной

Болты класса 8 со склада в Индии — ASME, DIN, AS, BS

Болты класса 8 Покрытия и гальванические покрытия, а также гладкая отделка маслом и закалка доступны в соответствии с требованиями конечного пользователя, такими как цинкование, кадмирование, Покрытие Xylan®, покрытие Dupont Teflon®, покрытие методом горячего цинкования погружением, покрытие Auge Antifrix®, покрытие Sermagard® и покрытие Niwat 1000®.

Доступный стандарт: DIN 934, ISO 4033, ISO 4032, DIN 935, DIN 936, ASME B18.2.2, ASME B18.2.4.6M, DIN 976, DIN 975, DIN 2510, DIN 939, DIN 940, DIN 938

Специализированы на авиационных материалах и аэрокосмических материалах

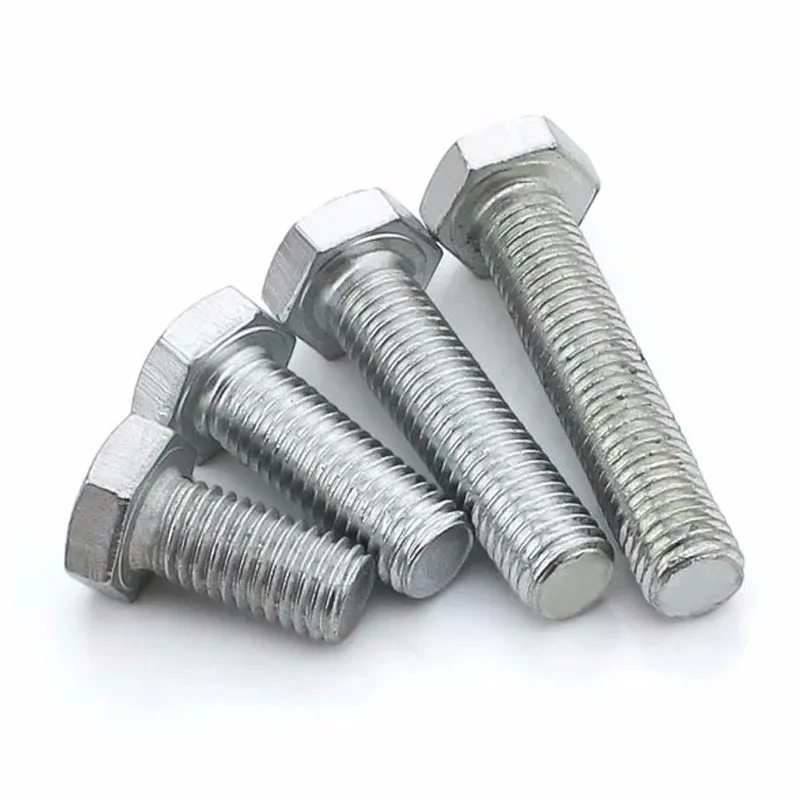

Метрические класс 10,9 Болты и винты — класс 10,9 Гекс Болты

. стальной сплав и низкоуглеродистая борсодержащая сталь, подвергнутая закалке и отпуску. Используется в автомобильной промышленности и для скрепления болтами крупных и кованых деталей, метрическая резьба 10,9.болты обладают высокой прочностью на растяжение и хорошей износостойкостью. Наши метрические болты класса 10.9 соответствуют стандартам ASTM A324 класса BD и SAE J429 класса 8. Предел текучести болтов составляет 940, а предел прочности при растяжении — 1040 МПа.

U-Bolt-Это ведущий дистрибьютор и производитель высококачественных метрических болтов класса 10.9. Мы работаем с ведущими производителями в отрасли и располагаем обширным ассортиментом болтов с метрическим классом прочности 10,9 в широком диапазоне стандартных, крупных и мелких размеров. Возможна индивидуальная отделка.

Мы предлагаем быструю доставку любого количества, от мелкосерийного до полного производственного цикла.

У вас есть вопросы о производимых нами болтах 10,9? Специалисты по болтам U-Bolt-It помогут вам выбрать лучший болт для вашего применения.
