Классы прочности болтов: Основные классы прочности болтов, винтов, шпилек и гаек типа 6.8, 8.8, 10.9
Содержание
Классы прочности шпилек — Sibrez
Болты, винты и шпильки производятся из различных углеродистых сталей — разным сталям соответствуют разные классы прочности. Хотя, иногда можно из одной и той же стали изготовить болты различных классов прочности, используя при этом разные способы обработки заготовки или дополнительную термическую обработку — закалку.
Например, из Стали 35 можно изготовить болты нескольких классов прочности: класса прочности 5.6 — если изготовить болты методом точения на токарном и фрезерном станке: классов 6.6 и 6.8 — получатся при изготовлении болтов методом объёмной штамповки на высадочном прессе; и класса 8.8 — если полученные перечисленными способами болты подвергнуть термической обработке — закалке.
Класс прочности для болтов, винтов и шпилек из углеродистых сталей обозначают двумя цифрами через точку. Утверждённый прочностной ряд для болтов, винтов и шпилек из углеродистых сталей содержит 11 классов прочности:
3.6; 4.6; 4.8; 5.6; 5.8; 6.
6; 6.8; 8.8; 9.8; 10.9; 12.9

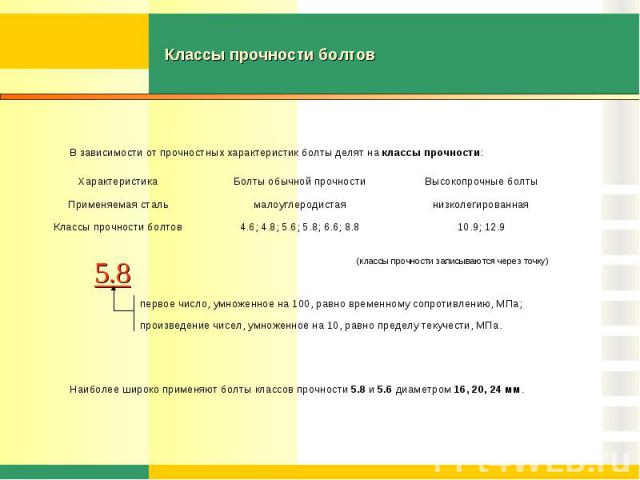

Первая цифра маркировки класса прочности болта обозначает 0,01 часть номинального временного сопротивления — это предел прочности на растяжение — измеряется в МПа (мегапаскалях) или Н/мм² (ньютонах на миллиметр квадратный). Также первая цифра маркировки класса прочности обозначает ≈0,1 часть номинального временного сопротивления, если Вы измеряете предел прочности на растяжение в кгс/мм² (килограммах-силах на миллиметр квадратный).
Пример: Шпилька класса прочности 5.8: Определяем предел прочности на растяжение
5/0,01=500 МПа (или 500 Н/мм²; или ≈50 кгс/мм²)
Вторая цифра обозначает 0,1 часть отношения предела текучести (напряжения, при котором уже начинается пластическая деформация) к номинальному временному сопротивлению (пределу прочности на растяжение) — таким образом для шпильки класса прочности 10.9 второе число означает, что у шпильки, относящейся к этому классу, минимальный предел текучести будет равен 90% от значения предела прочности на растяжение, то есть будет равен: (10/0,01)×(9×0,1)=1000×0,9=900 МПа (или Н/мм²; или ≈90 кгс/мм²)
Пример: Шпилька класса прочности 5.
8: Определяем предел текучести
500х0,8=400 МПа (или 400 Н/мм²; или ≈40 кгс/мм²)
Значение предела текучести — это максимально допустимая рабочая нагрузка болта, винта или шпильки, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки на болты, винты или шпильки используют 1/2 или 1/3 от предела текучести, то есть, с двукратным или трёхкратным запасом прочности соответственно.
| Класс прочности | Марка стали | Граница прочности, МПа | Граница текучести, МПа | Твердость по Бринелю, НВ |
| 3,6 | Ст3кп, Ст3сп, Ст5кп, Ст5сп | 300…330 | 180…190 | 90…238 |
| 4,6 | Ст5кп, Ст.10 | 400 | 240 | 114…238 |
| 4,8 | Ст.10, Ст.10кп | 400…420 | 320…340 | 124…238 |
| 5,6 | Ст. 35 | 500 | 300 | 147…238 |
| 5,8 | Ст.10, Ст.10кп, Ст.20, Ст.20кп | 500…520 | 400…420 | 152…238 |
| 6,6 | Ст.35, Ст.45 | 600 | 360 | 181…238 |
| 6,8 | Ст.20, Ст.20кп, Ст.35 | 600 | 480 | 181…238 |
| 8,8 | Ст.35, Ст.45, Ст.35Х, Ст.38ХА, Ст.20Г2Р | 800* | 640* | 238…304* |
| 8,8 | Ст.35, Ст.35Х, Ст.38ХА, Ст.40Х, Ст.20Г2Р | 800…830** | 640…660** | 242…318** |
| 9,8* | Ст.35, Ст.35Х, Ст.45, Ст.38ХА, Ст.40Х, Ст.30ХГСА, Ст.35ХГСА, Ст.20Г2Р | 900 | 720 | 276…342 |
| 10,9 | Ст.35Х, Ст.38ХА, С.45, Ст.45Г, Ст.40Г2, Ст.40Х, Ст.40Х Селект, Ст.30ХГСА, Ст.35ХГСА, | 1000…1040 | 900…940 | 304…361 |
| 12,9 | Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА | 1200…1220 | 1080…110 | 366…414 |
В таблице приведены самые распространённые в метизном производстве и рекомендованные марки сталей, но в различных особых случаях также применяются и другие стали, когда их применение продиктовано дополнительными требованиями к крепежу.
Значками помечено в таблице:
* применительно к номинальным диаметрам до 16 мм.
** применительно к номинальным диаметрам больше,чем 16 мм.
Крепеж и метизы: Класс прочности болтов
Класс прочности болтов
Класс прочности для болтов (он же: предел прочности на разрыв) является характеристикой их механических свойств. Для деталей, изготовленных из углеродистой стали, он обозначается двумя числами, разделенными точкой, или одним (двузначным или трехзначным) числом. При этом указывают стандарт, в соответствии с которым изготовлен крепежный элемент.
Класс прочности болтов 8.8
Болт класса прочности 8.8 пр-ва метизной компании BERVEL GmbH (Германия) |
Примеры общепринятой записи для классов прочности таковы: болт ГОСТ 7798, класс прочности 8.
8; болт DIN 933, класс прочности 8.8 или болт ГОСТ 22353, предел прочности 110 ХЛ. В последнем случае приведено не значение класса прочности в обычной форме, а значение величины наименьшего временного сопротивления, равное 1100 Н/мм2 (110 кГс/мм2), которое и является пределом прочности на разрыв болта. Болт предназначен для работ в условиях с холодным климатом (ХЛ). Первое число в обозначении классов прочности соответвует 1/100 от величины номинального значения временного сопротивления разрыву, выраженное в единицах Н/мм2.
Второе — соответствует 1/10 отношения номинального значения предела текучести к временному сопротивлению, выраженное в процентах.
Произведение двух этих указанных чисел соответствует 1/10 номинального значения предела текучести. Следует учесть, что условный (или минимальный) предел текучести и минимальное временное сопротивление равны или больше их номинальных значений.
Таким образом, для болта с классом прочности 8.8 номинальное временное сопротивление разрыву (предел прочности на разрыв) равно 800 Н/мм2 (80 кГс/мм2).
Если нагрузка на болт равна или превышает вышеуказанное значение, происходит разрушение крепежного элемента. Предел текучести болта 8.8 равен 640 Н/мм2 (64 кГс/мм2). При достижении нагрузкой на болт этой величины происходит необратимая деформация формы болта и структуры его материала. Иначе говоря, болт начинает «течь».
Класс прочности для болтов разных видов
В стандартах на болты определены конкретные данные о классах прочности крепежных деталей или приведены сведения о других стандартах, содержащих нужную информацию об этих характеристиках механических свойств. Полный перечень характеристик (классов) прочности болтов из углеродистой и легированной стали включает в себя такие значения: 3.6; 3.8; 4.6; 4.8; 5.6; 5.8; 6.6; 8.8; 9.8; 10.9; 12.9. Ниже перечислены некоторые примеры классификации болтов по их назначению с указанием величин их характеристик прочности.
- Болт мебельный. Его используют для сборки корпусной и мягкой мебели, а также деревянных конструкций.
Производится с классами прочности: 3.6, 4.6, 4.8, 5.6, 5.8. - Болт дорожный. В основном предназначен для соединения элементов мостовых и дорожных конструкций. Его прочностные характеристики: 3.6, 4.6, 4.8, 5.6, 5.8, 8.8.
- Болт машиностроительный. Без таких крепежных изделий не обходится ни одно сборочное производство в машиностроении. Изготавливаются с классами прочности: 5.6, 5.8, 6.6, 8.8, 9.8; 10.9; 12.9.
- Болт норийный. Применяется для крепления норийных ковшей к транспортерной ленте. Крепежные изделия имеют три значения для классов прочности: 3.6, 4.6, 5.8.
- Болт лемешный. Имеет свое предназначение — для крепления
деревянных элементов конструкций к металлическим каркасам. Классы прочности: 3.6, 4.6, 4.8, 5.6, 5.8, 8.8.
Производится с классами прочности: 3.6, 4.6, 4.8, 5.6, 5.8.Предел прочности болтов на разрыв
Для болтов из нержавеющей аустенитной стали указывают не класс прочности, а предел прочности на разрыв. И его обозначают иначе, чем характеристики механических свойств для крепежа из углеродистой стали.
Болты А2, А4 из нержавейки имеют всего три предела прочности на разрыв: 50, 70 и 80. Примеры обозначений для них такие:
- А2-50. Болт А2 из нержавеющей стали, предел прочности на разрыв 50 кГс/мм2. Такие болты применяют, например, в оборудовании для пищевой промышленности.
- А4-70. Болт А4 из кислотоупорной аустенитной нержавеющей стали. Его предел прочности на разрыв равен 70 кГс/мм2. Эти болты устойчивы к воздействию морской воды, кислот и щелочей.
- А4-80. Болт из кислотоупорной нержавеющей стали А4. Предел прочности этого болта на разрыв равен 80 кГс/мм2.
Запомнить все пределы прочности болтов из нержавейки очень просто. Буква А обозначает марку стали (аустенитная). Цифра 2 или 4 уточняет состав стали. Химический состав стали А4 отличается от стали А2 незначительной добавкой молибдена (2-3 %). Болты с пределом прочности на разрыв, равным 70 кГс/мм2, пользуются более высоким спросом. Цена болтов А2 ниже, чем цена их аналогов — нержавеющих болтов А4.
Маркировка болтов выполняется на их головках и содержит сведения как о приведенных выше классах прочности, так и о предприятии-производителе крепежных изделий (товарный знак). Для болтов с левой резьбой имеется дополнительная маркировка в виде стрелки, направленной в противоположную сторону по отношению к движению часовой стрелки.
Популярные статьи:
- Строительный крепеж
- Круги отрезные по металлу
- Класс прочности гаек
- Класс прочности шайб
- Класс точности болтов
- Горячее цинкование
- Гальваническое цинкование
- Термодиффузионное цинкование
- DIN 933. Болт с шестигранной головкой
- Кронштейн для телевизора
Следующее
Предыдущее
Главная страница
| 1 шт. | 4 дня или более | 10 | 6 | 10 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | ||
1 шт. 4 5 9004 90004 дня или более | 10 | 6 | 12 | Резьба в сборе | Небольшое количество (можно приобрести от одного) | |||
| 1 шт. | 4 дня или более | 10 | 6 | 15 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 6 | 16 | Полная резьба | Небольшое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 6 | 18 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 6 | 20 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | |||
1 шт. | В тот же день | 10 | 6 | 25 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 6 | 30 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 6 | 35 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 10 | 6 | 40 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. | 4 дня или более | 10 | 6 | 50 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
1 шт. 4 5 9004 90004 дня или более | 10 | 8 | 12 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 8 | 15 | Резьба в сборе | Малое количество (можно купить от одной штуки) | ||
| 1 шт. 4 5 9009 9000 4 дня или более | 10 | 8 | 18 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 8 | 45 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9009 9000 4 дня или более | 10 | 8 | 50 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
1 шт. | 4 дня или более | 10 | 8 | 55 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 8 | 60 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 8 | 65 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9009 9000 4 дня или более | 10 | 8 | 75 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 8 | 80 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
1 шт. 4 5 9009 90004 дня или более | 10 | 8 | 85 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. | 4 дня или более | 10 | 8 | 95 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 5 9009 9000 4 дня или более | 10 | 8 | 100 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 8 | 105 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 8 | 110 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
1 шт. 4 5 9004 90004 дня или более | 10 | 8 | 115 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 8 | 120 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 8 | 125 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 10 | 15 | Полная резьба | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 10 | 16 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 10 | 18 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. 4 5 9004 9000 В тот же день | 10 | 10 | 35 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 10 | 50 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. 4 дня или более | 10 | 10 | 55 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 10 | 70 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
1 шт. 4 дня или более | 10 | 10 | 75 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 10 | 80 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. 4 дня или более | 10 | 10 | 85 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 10 | 95 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||||
| 1 шт. 4 дня или более | 10 | 10 | 105 | Половина потока | Низкое количество (можно приобрести у одного) | |||
| 1 PAICE (S) | 4 дня или более | 10 | 10 | 110 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 10 | 10 | 120 | Половина потока | Низкое количество (можно приобрести у одного) | ||||
| 1 PAICE (S) | 4 дня или более | 10 | 10 | 125 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 10 | 10 | 130 | Половина потока | Низкое количество (можно приобрести у одного) | ||||
| 1 PAICE (S) | 4 дня или более | 10 | 10 | 150 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 дня или более | 10 | 10 | 160 | Половина потока | Низкое количество (можно приобрести у одного) | |||
| 1 PAICE | 4 дня или более | 10 | 10 | 170 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 10 | 10 | 180 | Половина потока | Низкое количество (можно приобрести у одного) | ||||
| 1 PAICE (S) | 4 дня или более | 10 | 10 | 190 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 10 | 10 | 200 | Половина потока | Низкое количество (можно приобрести у одного) | ||||
| 1 PAICE | 4 дня или более | 10 | 10 | 210 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 дня или более | 10 | 10 | 220 | Половина потока | Низкое количество (можно приобрести у одного) | |||
| 1 PAICE | 4 дня или более | 10 | 10 | 230 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 10 | 10 | 240 | Половина потока | Низкое количество (можно приобрести у одного) | ||||
| 1 PAICE (S) | 4 дня или более | 10 | 10 | 250 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | ||
| 1 шт. 4 дня или более | 10 | 12 | 20 | Резьба в сборе | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. 4 дня или более | 10 | 12 | 45 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 1 шт. 4 5 9004 9000 4 дня или более | 10 | 12 | 55 | Половина резьбы | Малое количество (можно приобрести от одной штуки) | |||
| 10 | 12 | 70 | Половина резьбы | Небольшое количество (можно приобрести у одного) |
Метрические классы крепежа Объяснены
Недавно я был задействован для оценки статической нагрузки и оценки нагрузки крепежные детали и компоненты в условиях предварительного натяга. Я решил опубликовать несколько лакомых кусочков из исследования. Сегодня я хочу обсудить механические свойства метрических крепежных изделий (согласно ISO 898).
92.
(4,6) 4 x 100 = 400 МПа ном. прочность на растяжение
Второе число — это коэффициент, который в 10 раз превышает отношение номинального предела текучести к номинальному напряжению на растяжение.
(4,6) [4 x 6] x 10 = 240 МПа Ном. предел текучести
| Марка | 3,6 | 4,6 | 4,8 | 5,6 | 5,8 | 6,8 | 8,8 | 8,8 | 9,8 | 10,9 | 12,9 |
| Размер крепежа | М5-М39 | М5-М16 | М18-М39 | М5-М39 | М1. 6-М39 | ||||||
| Ном. Прочность на растяжение (МПа) | 300 | 400 | 400 | 500 | 500 | 600 | 800 | 830 | 900 | 1040 | 1220 |
| Ном. Предел текучести (МПа) | 180 | 240 | 320 | 300 | 400 | 480 | 640 | 660 | 720 | 940 | 1100 |
Марки должны быть подчеркнуты, если используются низкоуглеродистые мартенситные стали.
Информация здесь дополнена опубликованными Fastenal таблицами прочности.
