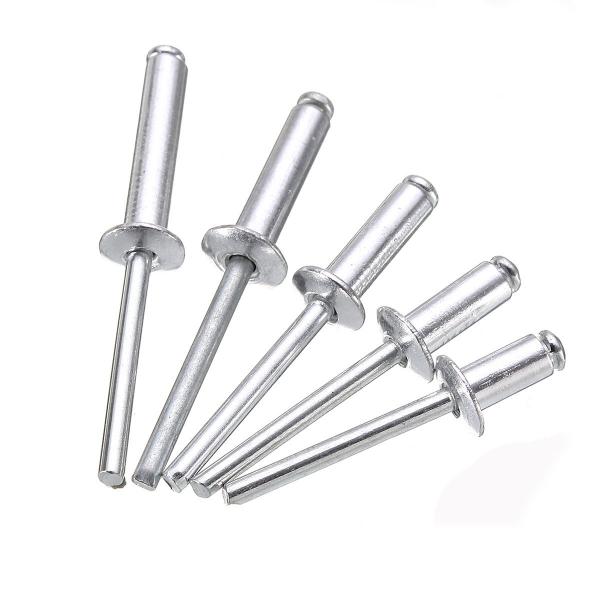

Клепки размеры: Заклёпки вытяжные стальные ST/ST со стандартным бортиком купить оптом в СПб

ГОСТ 8821-75 — Заготовка клепки для деревянных заливных и сухотарных бочек. Технические условия

ГОСТ 8821-75
Группа Д72

МКС 55.140
ОКП 53 7200

Дата введения 1977-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством рыбного хозяйства СССР

РАЗРАБОТЧИКИ

А.И.Воробьев, М.А.Пшеничникова, Н.А.Косоватова, С.О.Казаков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25.12.75 N 4017

3. ВЗАМЕН ГОСТ 8821-67

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия стандарта снято Постановлением Госстандарта СССР от 29.12.91 N 2333

6. ИЗДАНИЕ (май 2008 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в апреле 1980 г., в декабре 1981 г., в декабре 1984 г., в ноябре 1989 г., в декабре 1991 г. (ИУС 6-80, 4-82, 3-85, 2-90, 5-92)

Настоящий стандарт распространяется на заготовки клепки, применяемые для изготовления деревянных заливных и сухотарных бочек.

Стандарт не распространяется на заготовки клепки для бочек под пиво, коньяк, вино, соки, морсы и хлорную известь.

1. ФОРМЫ И РАЗМЕРЫ

1.1. Заготовки клепки должны быть пиленой прямоугольной формы.

1.2. В зависимости от назначения бочек заготовки клепки должны изготовляться для заливных и сухотарных бочек.

1.3. Размеры заготовок клепки должны соответствовать указанным в табл.1.

Таблица 1

Размеры, мм

Примечания:

1. Заготовки клепки для бочек вместимостью 5 и 8 дм должны изготовляться из отходов заготовок клепки для бочек большой вместимости и отходов лесопиления.

2. Допускается изготовлять заготовки клепки для бочек вместимостью 200 дм, предназначенных для консистентных нефтепродуктов, толщиной 25 мм.

3. Размеры заготовки клепки установлены для древесины влажностью 15%. При большей влажности древесины толщина и ширина заготовки клепки должны иметь припуск на усушку: при изготовлении заготовки клепки из лиственных пород древесины — по ГОСТ 6782.2, из хвойных пород древесины — по ГОСТ 6782.1.

(Измененная редакция, Изм. N 1).

1.4. Для бочек вместимостью более 50 дм допускается изготовлять заготовки клепки дна длиной на 100 мм менее указанной в табл.1, в количестве до 20% общего объема партии заготовок клепки дна. В этом случае ширина клепки дна должна быть 70-110 мм.

1.5. Предельные отклонения по размерам заготовки клепки остова и дна не должны превышать:

по длине и ширине заготовки клепки — ±5 мм,

по толщине — ±1 мм.

Не допускается изготовлять заготовки клепки остова минимальных размеров по ширине с минусовым отклонением.

(Измененная редакция, Изм. N 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Для изготовления заготовок клепки применяются следующие породы древесины:

лиственные — осина, липа, тополь, береза, бук, дуб, ольха;

хвойные — ель, пихта, сосна, кедр, лиственница.

Допускается применять заготовки клепки сухотарных бочек для изготовления бочек под тузлучные рыбопродукты с применением полимерных мешков-вкладышей.

Не допускается применять заготовки клепки из древесины березы для изготовления заливных бочек под тузлучные рыбопродукты и консистентные нефтепродукты.

Допускается по согласованию с потребителем применять заготовки клепки из березы для изготовления бочек под тузлучные рыбопродукты с обязательным применением мешков-вкладышей, допущенных к применению Министерством здравоохранения СССР.

Не допускается применять заготовки клепки из древесины сосны для бочек под топленое масло, маргарин, замороженные плоды и ягоды, консервированные плодоовощные продукты с рассолом, молочные продукты, а также без соглашения с потребителем применять заготовки клепки из древесины сосны для бочек под пищевые жиры и консистентные нефтепродукты.

(Измененная редакция, Изм. N 4, 5).

2.2. Заготовки клепки, применяемые для изготовления бочек под технический йод, должны изготовляться из древесины дуба, лиственницы, а под икру лососевых пород рыб — из древесины липы, кедра, лиственницы и ели, под пробойную соленую икру и ястычную икру частиковых пород рыб — из древесины дуба, липы, осины, лиственницы и ели.

(Измененная редакция, Изм. N 5).

2.3. Качество древесины для заготовок клепки должно соответствовать требованиям, указанным в табл.2.

(Измененная редакция, Изм. N 3, 4, 5).

2.4. Влажность древесины заготовок клепки в период с 1 апреля до 1 октября не должна превышать 22%, а в остальное время года не нормируется.

2.5. Заготовки клепки должны иметь одинаковую толщину и параллельные стороны по всей длине. Отклонение от параллельности сторон, кривизна и крыловатость не должны превышать 2 мм. Допускается изготовлять заготовки клепки дна, опиленные по сбегу.

2.6. Местные сколы и отщепы древесины не должны быть глубиной более 3 мм. Тупой обзол допускается по толщине заготовок клепки не более 3 мм, а по ширине заготовок клепки для заливных бочек — не более 5 мм, для сухотарных — не более 20 мм.

Таблица 2

Примечания:

1. Размер сучка для здоровых сросшихся сучков определяют по ГОСТ 2140 по расстоянию между касательными к контуру сучка, проведенными параллельно продольной оси заготовки клепки, а частично сросшихся и несросшихся сучков, кармашков и червоточины — по наибольшему диаметру.

2. Учитываемые сучки не допускаются в заготовках клепки остова на участке длиной 65 мм от торцов и 50 мм в обе стороны от середины длины заготовки клепки, в заготовках клепки дна — на расстоянии 65 мм от торцов.

3. Учитываемые сросшиеся здоровые сучки, частично сросшиеся и несросшиеся здоровые должны находиться в разных плоскостях по отношению к ширине заготовок клепки, а по длине должны быть расположены на расстоянии не менее 50 мм друг от друга и не менее 10 мм от кромки заготовок клепки. В заготовках клепки дна сухотарных бочек допускаются сросшиеся здоровые сучки на кромках.

4. В заготовках клепки для бочек под икру осетровых и лососевых пород рыб, а также технический йод не допускаются грибные поражения, сердцевина и прорость, кармашки, водослой и червоточина.

5. Допускаются пороки древесины, не предусмотренные в табл.2.

2.7. Торцы заготовок клепки должны быть опилены под прямым углом, отклонение от перпендикулярности допускается не более 5% ширины заготовок клепки.

2.6, 2.7. (Измененная редакция, Изм. N 4).

3. КОМПЛЕКТНОСТЬ

.

3.1. Заготовки клепки должны поставляться комплектно: заготовки клепки остова и заготовки клепки дна. Количество заготовок клепки дна от объема партии заготовок клепки должно составлять:

24-26% — для бочек вместимостью 5-150 дм;

26-29% — для бочек вместимостью 200-250 дм.

Процентное соотношение заготовок клепок дна от общего объема партии может меняться в соответствии с договором.

(Измененная редакция, Изм. N 4).

3.2. В партии заготовок клепки допускается не более 15% заготовок клепки остова и заготовок клепки дна:

шириной до 60 мм включительно — для бочек вместимостью до 50 дм включительно;

шириной до 70 мм включительно — для бочек вместимостью более 50 дм;

шириной заготовки клепки остова 100-110 мм — для бочек вместимостью более 50 дм.

4. ПРАВИЛА ПРИЕМКИ

4.1. Заготовки клепки должны приниматься партиями. Партией считается количество заготовок клепки для бочек одной вместимости, одной породы древесины (хвойные или лиственные) и одного назначения, оформленное одним документом о качестве.

Документ о качестве должен содержать:

наименование предприятия-изготовителя и его товарный знак, размеры, назначение, породу древесины и количество заготовки клепки в кубометрах;

штамп отдела технического контроля;

обозначение настоящего стандарта.

(Измененная редакция, Изм. N 3).

4.2. Для контроля качества заготовок клепки отбирают выборку в количестве 6% заготовок клепки остова и дна от партии, но не более 1000 шт.

4.3. Если в выборке окажется до 4% включительно заготовок клепки, не соответствующих требованиям настоящего стандарта, партию считают соответствующей требованиям настоящего стандарта.

Если в выборке окажется более 4% заготовок клепки, не соответствующих требованиям настоящего стандарта, проводят повторную проверку удвоенной выборки от той же партии.

Если при повторной проверке в выборке окажется более 4% заготовок клепок, не соответствующих требованиям настоящего стандарта, партию считают не соответствующей требованиям настоящего стандарта.

(Измененная редакция, Изм. N 1, 4).

4.4. Приемка заготовок клепки по количеству производится в плотных кубических метрах с погрешностью не более 0,001 м.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Контроль внешнего вида производится осмотром каждой заготовки клепки в выборке.

5.2. Длину и ширину заготовок клепок измеряют рулеткой по ГОСТ 427 с погрешностью измерения не более 1 мм.

Допускаемые отклонения размеров и припуски на усушку при измерении длины, ширины и толщины заготовок клепки не учитываются.

Измерение пороков древесины в заготовках клепок производится в соответствии с ГОСТ 2140.

(Измененная редакция, Изм. N 4).

5.3. Влажность древесины заготовки клепки определяется ГОСТ 16588.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6. 1. Заготовки клепки транспортируют на поддонах или пакетами. Упаковка, маркировка, транспортирование и хранение заготовок клепки производятся в соответствии с требованиями ГОСТ 21100.

При формировании пакетов снизу с боковых сторон и сверху должны быть уложены длинные детали, кратные длине заготовок клепки с припуском 5 мм на каждый пропил. Длинные детали по качеству древесины должны соответствовать требованиям настоящего стандарта.

Каждый пакет на верхней поверхности должен иметь ярлык, на котором указывают:

наименование предприятия-изготовителя и его товарный знак;

количество заготовок клепки дробью: в числителе — количество одинарных длин, в знаменателе — кратных длин в метрах;

обозначение настоящего стандарта.

6.2. Допускается транспортировать заготовки клепки в пачках массой не более 20 кг, перевязанных проволокой по ГОСТ 3282 или шпагатом по ГОСТ 17308.

На каждой пачке на одной из верхних заготовок клепки должна быть нанесена маркировка, содержащая:

наименование предприятия-изготовителя или его товарный знак;

обозначение настоящего стандарта.

6.1, 6.2 (Измененная редакция, Изм. N 3).

6.3. Транспортная маркировка — по ГОСТ 14192.

Заготовки клепки транспортируют всеми видами крытого транспорта в соответствии с правилами перевозок груза, действующими на каждом виде транспорта.

(Измененная редакция, Изм. N 3, 4)

6.4. Заготовки клепок для бочек должны храниться в закрытом складе или под навесом.

6.5. При укладке на складах заготовки клепки должны быть рассортированы по длине, толщине, породам древесины и назначению.

6.6. Заготовки клепки должны быть уложены на прокладках из здоровой древесины в клетки перекрещивающимися рядами с укрытием торцов «впотай» и с промежутками (шпациями) между отдельными клетками в горизонтальном ряду не менее половины ширины заготовки клепки.

Клетки должны быть выложены на сухом месте, очищенном от травы, щепы и мусора, а зимой — от снега.

При хранении заготовки клепки должны быть защищены от воздействия прямых солнечных лучей и влаги.

(Измененная редакция, Изм. N 4).

Заклепки, ГОСТы

Товары в корзине: 0 шт
Оформить заказ

• Классификатор государственных стандартов
  • Машины, оборудование и инструмент
    • Крепежные изделия общемашиностроительного применения
      • Заклепки

• ГОСТ 10299-80 Заклепки с полукруглой головкой классов точности В и С. Технические условия
• ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия
• ГОСТ 10301-80 Заклепки с полупотайной головкой классов точности В и С . Технические условия
• ГОСТ 10302-80 Заклепки с полукруглой низкой головкой классов точности В и С. Технические условия
• ГОСТ 10303-80 Заклепки с плоской головкой классов точности В и С. Технические условия
• ГОСТ 10304-80 Заклепки классов точности В и С. Общие технические условия
• ГОСТ 12638-80 Заклепки пустотелые со скругленной головкой. Технические условия
• ГОСТ 12639-80 Заклепки пустотелые с плоской головкой. Технические условия
• ГОСТ 12640-80 Заклепки пустотелые с потайной головкой. Технические условия
• ГОСТ 12641-80 Заклепки полупустотелые с полукруглой головкой. Технические условия
• ГОСТ 12642-80 Заклепки полупустотелые с плоской головкой. Технические условия
• ГОСТ 12643-80 Заклепки полупустотелые с потайной головкой. Технические условия
• ГОСТ 12644-80 Заклепки пустотелые и полупустотелые. Общие технические условия
• ГОСТ 14797-85 Заклепки с полукруглой головкой (повышенной точности). Конструкция и размеры
• ГОСТ 14798-85 Заклепки с потайной головкой (угол 90 градусов) (повышенной точности). Конструкция и размеры
• ГОСТ 14799-85 Заклепки с потайной головкой (угол 120 градусов) (повышенной точности). Конструкция и размеры
• ГОСТ 14800-85 Заклепки с плосковыпуклой головкой (повышенной точности). Конструкция и размеры
• ГОСТ 14801-85 Заклепки с плоской головкой (повышенной точности). Конструкция и размеры
• ГОСТ 14802-85 Заклепки (повышенной точности). Диаметры отверстий под заклепки, размеры замыкающих головок и подбор длин заклепок
• ГОСТ 14803-85 Заклепки (повышенной точности). Общие технические условия
• ГОСТ 26805-86 Заклепка трубчатая для односторонней клепки тонколистовых строительных металлоконструкций. Технические условия. Заменен на ГОСТ 26805-2020.
• ГОСТ Р ИСО 14588-2005 Заклепки «слепые». Термины и определения
• ГОСТ Р ИСО 14589-2005 Заклепки «слепые». Механические испытания
• ГОСТ Р ИСО 15973-2005 Заклепки «слепые» с закрытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус из алюминиевого сплава и стальной сердечник)
• ГОСТ Р ИСО 15974-2005 Заклепки «слепые» с закрытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус из алюминиевого сплава и стальной сердечник)
• ГОСТ Р ИСО 15977-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус из алюминиевого сплава и стальной сердечник)
• ГОСТ Р ИСО 15978-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус из алюминиевого сплава и стальной сердечник)
• ГОСТ Р ИСО 15979-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из стали)
• ГОСТ Р ИСО 15980-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус и сердечник из стали)
• ГОСТ Р ИСО 15981-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из алюминиевого сплава)
• ГОСТ Р ИСО 15982-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус и сердечник из алюминиевого сплава)

Заклепки: размеры и материалы — техническое обсуждение

craigboez

31 декабря 2018 г. , 10:23

#1

Какие размеры и материалы заклепок вы можете порекомендовать для общестроительных работ? Вы используете разные заклепки для разных целей?

В прошлом году мы использовали разнообразие, и в этом году я хотел бы стандартизировать. Алюминиевые заклепки 1/8 дюйма, которые мы использовали, кажутся подходящими для этой задачи, но я хотел получить отзывы, прежде чем двигаться в этом направлении.0003

Мк.32

1 января 2019 г., 7:33

#2

Многие команды используют заклепки размером 3/16, потому что отверстие для заклепки такое же, как и отверстие с зазором для числа 10, или его можно немного просверлить под метчик для числа 1/4-20.

СП

3 января 2019 г. , 3:03

#3

Мк.32:

Многие команды используют заклепки 3/16, потому что отверстие для заклепки такое же, как и отверстие с зазором для числа 10, или его можно немного просверлить для метчика для 1/4-20.

Мы используем заклепки 5/32 дюйма почти для всего. Алюминиевая заклепка, алюминиевая оправка. Мы пробиваем отверстие 0,163 дюйма, которое также служит (плотным) зазором для 8-32 винтов.

Мы используем заклепки 1/4 дюйма и 1/8 дюйма в определенных «больших или меньших» приложениях, но только в умеренных количествах.

-Джон

ДампРобот

1 января 2019 г., 7:33

#4

В основном мы используем алюминиевые заклепки 3/16. На наиболее несущих стыках конструкции (например, углы рамы) мы используем 1/4. Имейте в виду, что 1/4-дюймовым пользователям нужен инструмент большего размера для установки. У нас есть пневматический заклепочный пистолет, который является одним из самых полезных инструментов в нашем магазине. Приобретите его.

Еще одно замечание: убедитесь, что вы правильно выбрали длину рукоятки. (Сейчас я забыл точный термин.) Заклепки предназначены для работы только с определенным диапазоном толщин материалов, поэтому выбирайте правильные.

Питер_Маттесон

1 января 2019 г., 7:33

#5

Мы используем заклепки из нержавеющей стали 3/16″ для крепления протектора к нашим колесам.

Мы также иногда используем цельные алюминиевые заклепки, если они необходимы для конкретного применения.

Биллфред

1 января 2019 г. , 7:33

#6

2815 использовал чертовски алюминиевые заклепки 1/8 дюйма, диапазон захвата 1/8 дюйма. Я ожидаю, что мы будем делать то же самое, если только мы не обнаружим, что они плохо работают под водой.

апальд

1 января 2019 г., 7:33

#7

Большие 1/4-дюймовые алюминиевые заклепки. Их много-много. Это просто безумие, сколько мы проходим. отверстие, в зависимости от длины шва и того, насколько структура нам действительно нужна там. Мы также используем пуговичные головки 1/4 дюйма для сборки шасси перед окончательной клепкой, чтобы убедиться, что все будет правильно.

Мы также используем большой пневматический клепальщик. Дас Хорошо.

Сет_Мэллори

3 января 2019 г. , 3:03

#8

Влажный робот:

В основном мы используем алюминиевые заклепки 3/16. На наиболее несущих стыках конструкции (например, углы рамы) мы используем 1/4. Имейте в виду, что 1/4-дюймовым пользователям нужен инструмент большего размера для установки. У нас есть пневматический заклепочный пистолет, который является одним из самых полезных инструментов в нашем магазине. Приобретите его.

Еще одно замечание: убедитесь, что вы выбрали правильную длину рукоятки. (Сейчас я забыл точный термин.) Заклепки предназначены для работы только с определенным диапазоном толщин материалов, поэтому выбирайте правильные.

Клепаная рама

Team 100 в прошлом году была потрясающей.

Мистер Форбс

1 января 2019 г. , 7:33

#9

В основном 5/32″ и 1/8″, конечно, это зависит от склеиваемых материалов и от того, где он находится на роботе. Большая часть того, что мы делаем с заклепками, — это соединение косынок с трубами, обычно толщиной 1/16 дюйма. Для более толстых материалов используются заклепки большего размера. Нам редко нужны заклепки 3/16 дюйма, и мы никогда не использовали заклепки 1/4 дюйма. Мы также используем много винтов и болтов № 10 и 1/4 дюйма, в основном там, где необходимо разобрать детали.

Майкл Бик

1 января 2019 г., 7:33

#10

Заклепки — отличный крепеж. У нас были некоторые проблемы с заклепками 1/8″ в прошлом году, когда они не использовались при сдвиге (ошибка конструкции). Если вы стандартизируете 1/8″ имейте это в виду, и используйте заклепки только для сдвигающих нагрузок. В этом году мы стандартизировали размер 3/16 дюйма, потому что он соответствует зазору №10 и должен выдерживать многие, если не все злоупотребления, которые вы ему оказываете.0003

ФантомФиксер

1 января 2019 г., 7:33

#11

Всем,

На инженерном факультете меня учили использовать стандарт для любого продукта, который я собираюсь использовать. Рассчитайте силы, действующие на сустав. По крайней мере, расчетные нагрузки как при растяжении, так и при сдвиге.

Вы заметите, что в этом стандарте, который я выбрал для глухих заклепок с алюминиевым корпусом и стальной оправкой, прочность на растяжение и прочность на сдвиг очень близки к равным. Конечно, по мере увеличения диметра прочность будет увеличиваться.

http://www.structural-rivets.com/Pro_show.asp?id=1009&fid=98&cid=105

Получайте удовольствие!

Правильная установка очень важна для любого применения заклепок или соединений.

Майкл Бик

3 января 2019 г., 3:03

#12

ФантомФиксер:

Всем,

На инженерном факультете меня учили использовать стандарт для любого продукта, который я собираюсь использовать. Рассчитайте силы, действующие на сустав. По крайней мере, расчетные нагрузки как при растяжении, так и при сдвиге.

Вы заметите, что в этом стандарте, который я выбрал для глухих заклепок с алюминиевым корпусом и стальной оправкой, прочность на растяжение и прочность на сдвиг очень близки к равным. Конечно, по мере увеличения диметра прочность будет увеличиваться.

http://www.structural-rivets.com/Pro_show.asp?id=1009&fid=98&cid=105

Веселись!

Правильная установка очень важна для любого применения заклепок или соединений.

Клепка в алюминии дело тонкое. Алюминий имеет тенденцию деформироваться до того, как сломаются заклепки.

Мы предпочитаем использовать алюминиевые заклепки с оправкой и проектировать так, чтобы соединения в основном подвергались нагрузкам сдвига. Это делает суставы более прочными. Алюминиевые заклепки также немного легче и их намного легче высверливать.

4 наконечника для более прочных заклепочных соединений

Инженеры, разрабатывающие изделия, собираемые с помощью вытяжных заклепок, должны соблюдать следующие четыре правила, характерные для широко используемых крепежных изделий:

• Тщательно выбирайте установочные инструменты.
• Выбирайте размер заклепок и сопряженные элементы соединения для максимальной прочности.
• Соответствуйте материалу и типу заклепок материалам соединений.
• Соотнесите длину заклепки с толщиной шва.

Ниже приведены некоторые советы по соблюдению этих правил.

Выбор инструментов и зазоров

К числу основных вопросов, которые необходимо решить при выборе клепального инструмента, относятся номинальная мощность, номинальное давление воздуха и тип наконечника. Большинство производителей заклепок рады помочь и дать совет по этим решениям. Но после того, как выбран правильный инструмент, следующим соображением должен стать зазор инструмента. Например, следует проверить расстояния от стен или выступов до осевой линии заклепки, чтобы определить, подходит ли инструмент; то есть, если имеется достаточно свободного места (или места). Следует также проверить зазор, если заклепки будут устанавливаться изнутри швеллера цилиндрического сечения.

В некоторых случаях проблему можно решить, используя удлинитель револьверной насадки. Длина установочного инструмента может составлять до дюйма. Лучшим решением будет установить заклепку с свободной стороны, где инструмент может быть расположен на одном уровне с заготовкой.

Обратите внимание, что заклепки устанавливаются со стороны с закругленной головкой.

Углы и фасонные сечения могут мешать установочному инструменту. Если возможно, заклепки следует устанавливать с свободной стороны. В качестве альтернативы можно уменьшить длину угловой секции или увеличить угол.

Расчет на прочность

Компании, производящие вытяжные заклепки, обычно рекомендуют определенные размеры отверстий для заклепок, которые они производят. Их рекомендациям следует внимательно следовать, если инженер или конструктор хочет получить от заклепки максимальную прочность, максимальное натяжение и наилучшее заполнение отверстий.

Если совмещение отверстий является проблемой, прорезь в материале соединения, обращенная к установочному инструменту, и использование отверстия рекомендуемого диаметра во втором материале соединения придаст заклепочному соединению максимальную прочность.

Другим ключевым фактором для получения максимальной прочности соединения является правильное сопряжение деталей. Например, когда труба соединяется с плоским листом или балкой, установка заклепки напротив сплющенного участка трубы обеспечивает максимальную жесткость. Чуть менее жесткое, но все же удовлетворительное соединение может быть выполнено без сплющивания цилиндра. Однако вытягивание заклепки через обе стенки трубки приводит к слабому соединению. №

Вытяжные заклепки при заклинивании создают большие усилия, поэтому заклепки никогда не должны устанавливаться на выступы консольных соединений. Допускаются небольшие зазоры между соединяемыми деталями, если обе детали поддерживаются с обеих сторон зазора. Размещение заклепок по обеим сторонам зазора создает жесткое соединение, но обычно в этом нет необходимости.

Комбинирование различных материалов

Вытяжные заклепки чаще всего используются в алюминии, стали, нержавеющей стали, монеле и меди. Для максимальной прочности и минимальной коррозии заклепки должны быть изготовлены из материалов, соответствующих материалам соединяемых деталей.

Сжимаемые (мягкие) материалы не обеспечивают прочную основу для запрессовки глухих заклепок. В таких случаях лучше добавить поддержку. Один из методов заключается в том, чтобы приложить шайбу к сжимаемому материалу, при этом головка заклепки должна быть сверху шайбы. Шайбу часто можно устранить, используя заклепку с большим фланцем со сжимаемым материалом под фланцем.

Подбор заклепок по толщине материала

Вытяжные заклепки всегда должны иметь диапазон захвата, который охватывает толщину соединяемых деталей. Фактическая длина заклепки больше, чем диапазон захвата. Если захват заклепки слишком короткий, это создает слабое соединение. Если захват слишком длинный, стоимость заклепки будет излишне высокой, и заклепка может помешать зазору с глухой стороны.

Зазор с глухой стороны — это расстояние от нижней поверхности головки заклепки до конца стержня перед установкой.
