Виды крепежа для гипсокартона: обзор, тесты на нагрузи

Или статья о том, как не расстроить жену новой дыркой и «прибить полочку».

Ах, гипсокартон, ах Августин Сакетт! Подарил же ты нам это чудо-чудное да диво-дивное, с помощью которого и ремонт облегчить можно, и практически любые идеи по планировке и перепланировке помещений воплотить. Подарил, да. А про крепеж к этому хрупкому строительному материалу не рассказал.

С чего начинается ~~родина~~ процесс крепления?

С гвоздей? Расколешь, дырки оставишь, ~~мать заругает~~.

С саморезов? Безусловно, если нагрузка на каждый элемент крепежа будет невелика. Картинку повесишь – и то легкую, иначе вырвет ~~жену, когда очередную дырку в стене увидит~~.

Дедовский метод, «закладные»? Как будто уже теплее. Вмонтируешь бруски под «гипс», саморезами прошьешь: вся нагрузка на бруски. Захочешь потом ~~полочку прибить~~ прикрепить к стене что-нибудь – и где теперь эти бруски искать? Если и найдешь место дислокации силовых конструкций за гипсокартоновой стеной, не всегда оно будет удобным под монтаж, который ранее не планировался.

Исходя из этих умозаключений, современники господина Саккета выдумали под гипсокартон специальный метиз – анкер.

Стопор и распор или коротко о принципе действия.

Принцип действия любого анкера основан на явлении давления или трения, либо, что чаще, их совокупности. Поясним.

С одной стороны, для крепления к гипсокартону чего-либо должен иметься «стопор» с черновой стороны стены, ограждающий метиз от вырывания. С другой стороны, в само тело крепежного отверстия метиз должен входить внатяг, как бы создавая «распор».

Таким образом, мы приходим к типичной конструкции анкерного болта под гипсокартон:

Корпус устроен так, что может сформировать одновременно и «стопор» и «распор». Для удобства будем называть корпус «гильзой».

Присутствует винтовое крепление с гайкой или без, при помощи которого непосредственно формируются и «стопор», и «распор». Для удобства будем называть винт, шуруп или саморез «пулей».

На этом лирическое отступление не заканчивается, так как указанные выше тезисы всего лишь необходимые условия хорошего крепления. Достаточные условия:

Анкер должен либо иметь антикоррозийное покрытие, либо изготавливаться из полимера. Такой выбор материалов уже успел зарекомендовать себя в условиях перепада температуры и влажности, характерных, например, для начала и конца отопительного сезона в России.

Показатель прочности пули анкера также немаловажная характеристика. Не все же картинки вешать. Люстра в доме тоже нужна!

Сравнение анкеров.

как эксперимент, вышедший из под контроля.

Вместо того, чтобы залить нашего читателя водой, состоящей из разрозненной непроверенной информации, наша редакция проверила на прочность наиболее используемые виды анкеров экспериментально.

Экспериментальная установка состоит из:

квадратного листа гипсокартона 500х500 мм толщиной 12 мм или ½ дюйма, расчерченного так, чтобы без особого труда монтировать анкер точно посередине;

деревянной оправки для гипсокартона, при помощи которой его легко можно установить в пресс;

пресса с деревянной рамой под оправку и приспособлением для подачи контролируемого усилия на метиз, вмонтированный в гипсокартон.

Задачи эксперимента:

вырвать из гипсокартона каждый метиз три раза, установить усилие срыва в килограммах;

сравнить полученный результат с теоретическими данными на упаковке;

оценить степень разрушения листа гипсокартона для каждого анкера;

при оценке результатов привязываться именно к типу анкера, а не к конкретному производителю.

Металлический дюбель (анкер) типа DRIVA

Очень распространенный в наших краях зверь, по сути вспомогательный метиз в виде шурупа с высокой резьбой, в котором сделана резьба под основной крепежный элемент – тоже шуруп или саморез.

При монтаже не требует особых умений и знаний, достаточно отвертки (или шуруповерта, как в нашем случае). Сверлить отверстие под «дриву» также не нужно, при вкручивании она делает это за вас.

Из-за утилитарности данный метиз представлен в двух размерах:

Диаметр, мм	Длина, мм
13	42
15	29

В ходе первого подхода выяснилось следующее: срыв метиза данного типа происходит при нагрузке в 105lbs, что соответствует 47,6 кг. Учитывая информацию на упаковке (50lbs – 22,7 кг), результат более, чем впечатляющий.

Что касается разрушений, которые после себя оставляет данный метиз, результат удовлетворительный, поскольку размер дырки в общем-то сравним с размером анкера.

Распорный дюбель для полых материалов

Обычный дюбель-бабочка, который вставляется в стену в сложенном положении в заранее подготовленное крепежное отверстие. После монтажа шурупа или самореза раскрывается, создавая с задней стороны стены распор.

Размеры анкера в основном различаются по длине:

Диаметр, мм	Длина, мм
10	28
10	35
10	44

Срыв дюбеля в первый раз происходит на отметке в 73 lbs, что соответствует 33,1 кг в системе СИ. Получается, что указанный на упаковке порог для гипсокартона (drywall) в 69 lbs или 31,3 кг перейден.

Что же касается размера отверстия, остающегося в гипсокартоне после срыва данного вида анкера, результат много лучше, чем для предыдущего конкурсанта.

Дюбель-бабочка пластиковый	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	31,3	-
Эксперимент 1	33,1	хорошее
Эксперимент 2	37,2	хорошее
Эксперимент 3	34,9	хорошее

Стоит сказать, что этот дюбель-бабочка — западный вариант очень распространенного в наших магазинах изделия. Несмотря на некоторые конструктивные различия материал изготовления один и тот же, и, соответственно, предел прочности обоих метизов одинаков. Что касается принципа действия, классический “стопор”-”распор” в обоих случаях.

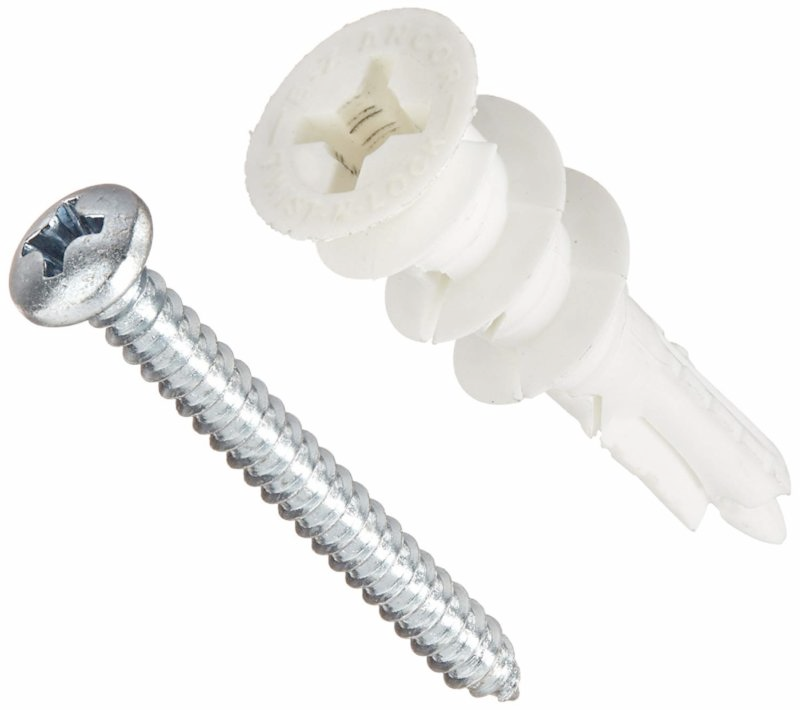

Пластиковая раскрывающаяся DRIVA

В отличие от металлического собрата эта «дрива» имеет возможность раскрываться за гипсокартонной стеной под действием вкручиваемого в нее шурупа. Для установки, как и в предыдущем случае, достаточно отвертки или шуруповерта.

Диаметр, мм	Длина, мм
14	23
14	32

Первый подход несказанно удивил нашу редакцию. «Дрива» она и в африке «дрива», марку держать умеет: и металлическая, и пластиковая. Срыв произошел на отметке в 173 lbs или 78,5 кг, что, конечно, серьезно превышает установленный производителем лимит (110 lbs – 49,9 кг).

Однако дальнейшие два подхода (102 lbs – 46,3 кг, 160 lbs – 72,6 кг соответственно) наталкивают на мысль о том, что разброс качества даже не от партии к партии, а от упаковки к упаковке весьма серьезен. Это объяснимо методом производства (отливка) и материалом изготовления (обычный для дюбелей полимер – пластик).

Кроме того, размер «демонтажного» отверстия оставляет желать лучшего. В таблице результаты второго эксперимента обозначены красным цветом, так как усилие от производителя не было достигнуто.

DRIVA пластиковый	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	49,9	-
Эксперимент 1	78,5	неуд.
Эксперимент 2	46,3	неуд.
Эксперимент 3	72,6	неуд.

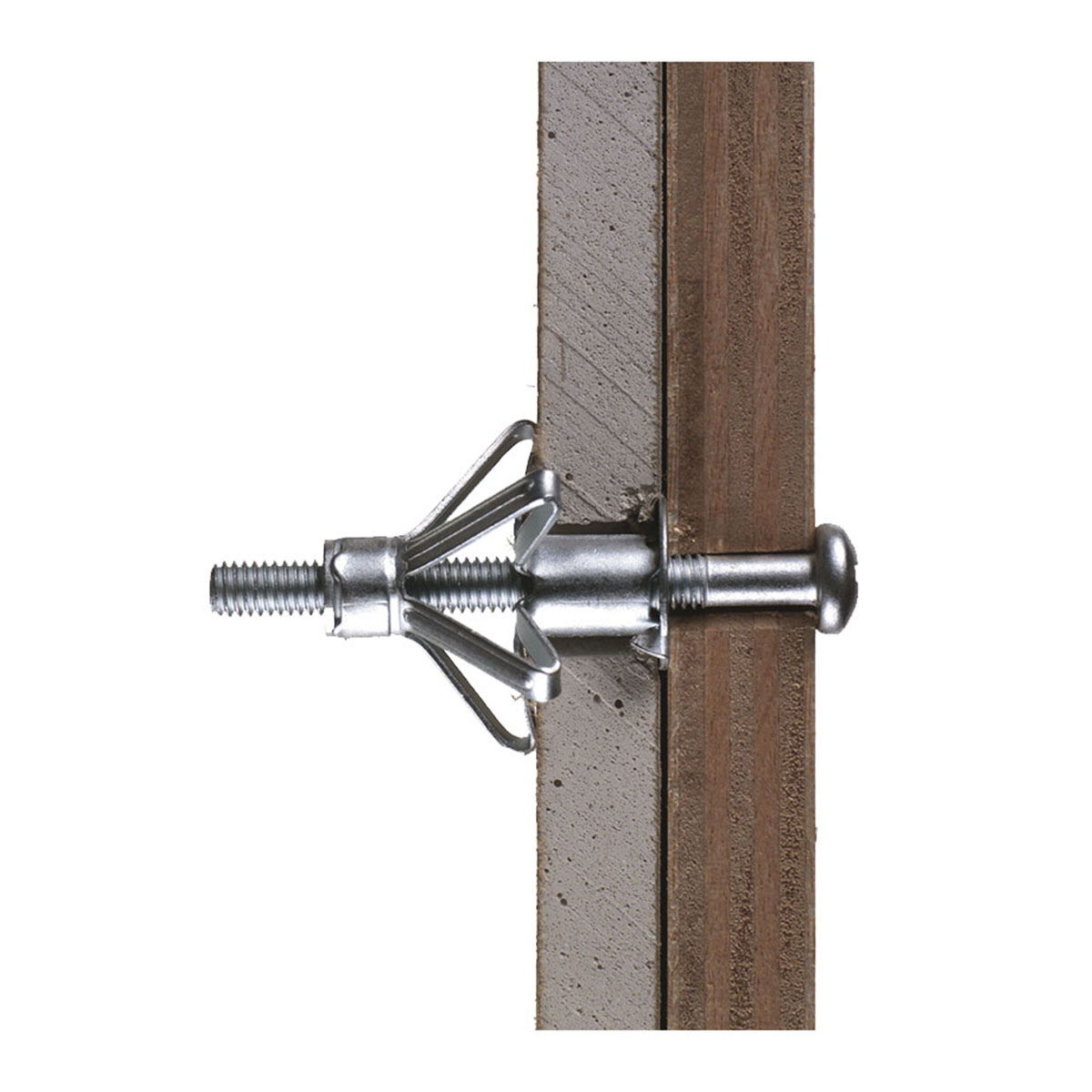

Анкер типа «MOLLY»

Судя по положительным отзывам пользователей-любителей и мастеров-отделочников, данный анкер можно обозвать не иначе, как королем гипкора и ситуации в целом. При установке малышка Молли требуется сверления отверстия того диаметра, что и гильза. Дальнейшая работа с ней ничем не отличается от предыдущих моделей.

Данный анкер является практически универсален, потому диаметры, которыми он представлен на рынке многочисленны:

Диаметр, мм	Длина, мм
8	55
10	55
12	55

Раскрытие гильзы анкера похоже на раскрытие преступления распорной заклепки. Однако здесь нас и ждет важная деталь: на фото видно, что лепестки гильзы анкера так сильно упираются материал, что он продавливается. Избежать этого можно вкручивая пулю не шуруповертом, а простой отверткой.

Возвращаясь к результатам эксперимента, отметим, что все подходы были на уровне. Для примера первый срыв произошел при усилии в 92 lbs или 42,1 кг (усилие от производителя 80 lbs – 36,3 кг).

Отверстие после срыва с рваными краями не то, что сравнимо, много больше, чем диаметр гильзы анкера типа MOLLY. Король умер, да здравствует король!

MOLLY	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	36,3	-
Эксперимент 1	42,1	неуд.
Эксперимент 2	40,4	неуд.
Эксперимент 3	39,0	неуд.

Раскрывающийся пружинный анкер

Одна из самых старых и простых конструкций! Просунуть метиз в заранее подготовленное отверстие по размеру раскрывающейся части (она должна быть в сложенном состоянии) и закрутить до упора пулю (болт). Впрочем, отверстие всегда получается больше, чем нужно, а это негативно сказывается на самопроизвольном демонтаже.

Кстати говоря, о размерах:

Диаметр, мм	Длина, мм
6	7,5
8	10
10	12,5

Участники нашего сравнения идут ноздря в ноздрю, и даже «дедушка» анкеров своих позиций не сдает. При первом срыве усилие составило 93 lbs или 42,1 кг (70 lbs – 31,8 кг заводских).

Как уже было сказано выше, очень большое монтажное отверстие плохо влияет на итоговый результат, когда происходит срыв метиза. Неудовлетворительно огромная дырка.

Пружинный анкер	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	31,8	-
Эксперимент 1	42,1	неуд.
Эксперимент 2	39,9	неуд.
Эксперимент 3	42,2	неуд.

Недеформирующийся раскрывающийся MOLLY

Почти не встречающийся на просторах РФ вид анкера для гипсокартона. Установка та же, что у обычного MOLLY, однако при затягивании пули принцип работы механизма гильзы немного иной. Болт поначалу выталкивает распорный элемент, затем затягивает его.

Размеры анкера:

Диаметр, мм	Длина, мм
8	55
10	55
12	55

Последний конкурсант показывает себя очень хорошо. Усилие первого срыва составило 163 lbs или 73,9 кг при установленных производителем стандартах в 100 lbs или 45,4 кг.

Полагаем, демонтажное отверстие в комментариях не нуждается.

MOLLY раскладной	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	45,4	-
Эксперимент 1	73,9	неуд.
Эксперимент 2	84,4	неуд.
Эксперимент 3	85,7	неуд.

Сводная таблица результатов эксперимента

Результаты представим следующим образом. Из каждой серии экспериментов выбрано среднее значение, поскольку по трем точкам говорить о какой-то статистике нельзя, но экспериментально полученное среднее при этом и будет являться наиболее достоверным результатом. В третьей колонке указана величина отношения практического усилия срыва к заводскому. По данному коэффициенту можно оценить надежность метиза. Т.е. во сколько раз он надежнее, чем заявлено производителем.

Тип	Усилие срыва, кг	У.С. пр. / У.С. з.	Разрушение (визуально)
DRIVA металлическая	49,8	2,096	Удовлетворительное
Дюбель распорный пластиковый	34,9	1,057	хорошее
DRIVA пластиковый	72,6	1,573	неуд.
MOLLY	40,4	1,159	неуд.
Пружинный анкер	42,1	1,323	неуд.
MOLLY раскладной	84,4	1,627	неуд.

FAQ

Можно ли использовать анкер повторно? Если да, то какой и в каком случае?

— Да, можно. Металлические анкеры Driva не деформируются вообще, а полимерные дюбель-бабочки — бесповоротно. Для остальных видов усталость материала будет достаточно высока, повторное соединение ослабнет.

Чем заменить анкер для гипсокартона? Можно ли изготовить его кустарно?

— Как ни странно, в этом отношении ходят разговоры о лепестковых и распорных вытяжных заклепках, чего, конечно, наша редакция не одобряет. Дело в том, что закладная головка такой заклепки не может обеспечить должную площадь контакта с рабочей поверхностью гипсокартона. К тому же при клепании хрупкий гипсокартон можно легко повредить. Что касается изготовления анкера под «гипс» в домашних условиях, гораздо проще воспользоваться готовым решением и не тратить свои силы и время.

В чем отличие анкера по гипроку от анкера для пустотелых деталей?

— В том, при помощи каких сил анкер держится в детали/материале. В пустотелых деталях анкер держится за счет «стопора», то есть большую роль играет момент затяжки пули, чем то, как плотно гильза сидит в материале, потому что сила трения практически не оказывает на нее воздействия.

Все о крепеже

Обновлено: 25.05.2023 11:28:36

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

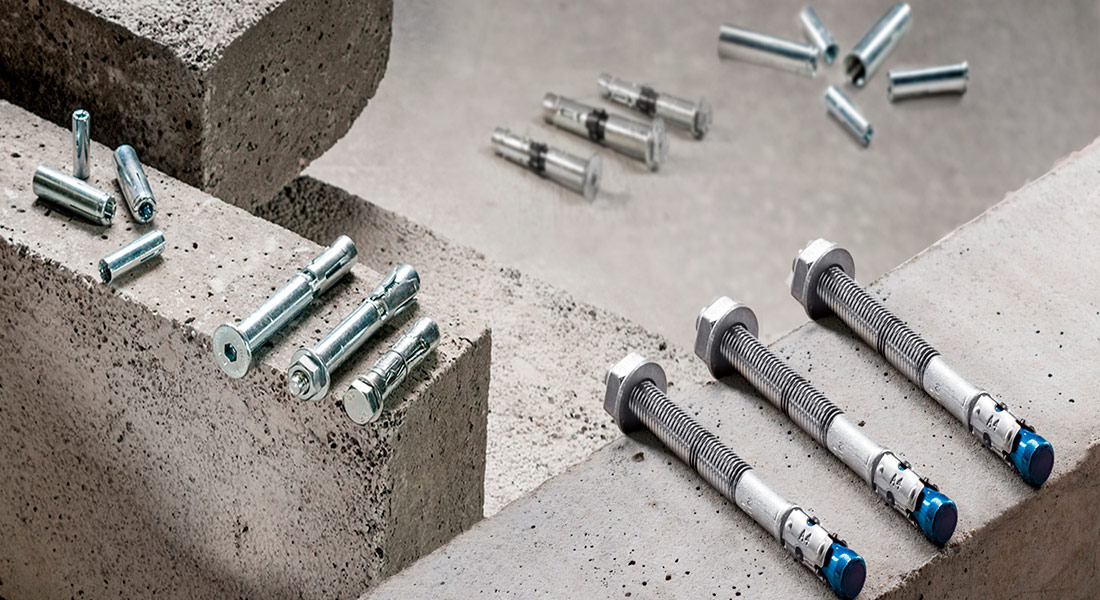

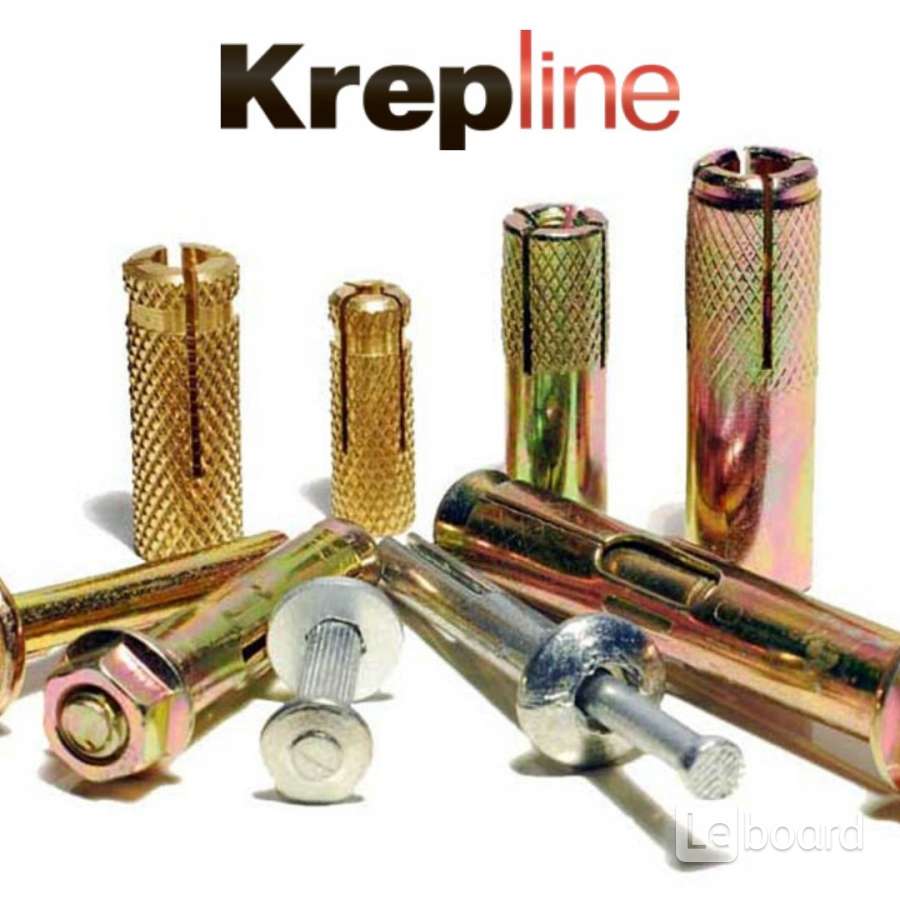

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Содержание

1 Общие сведения
2 Из чего делают анкеры для бетона
3 Размеры крепежных элементов
4 Порядок монтажа

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

размер изделия;
форма;
наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

кирпич;
древесину;
гипсокартон.

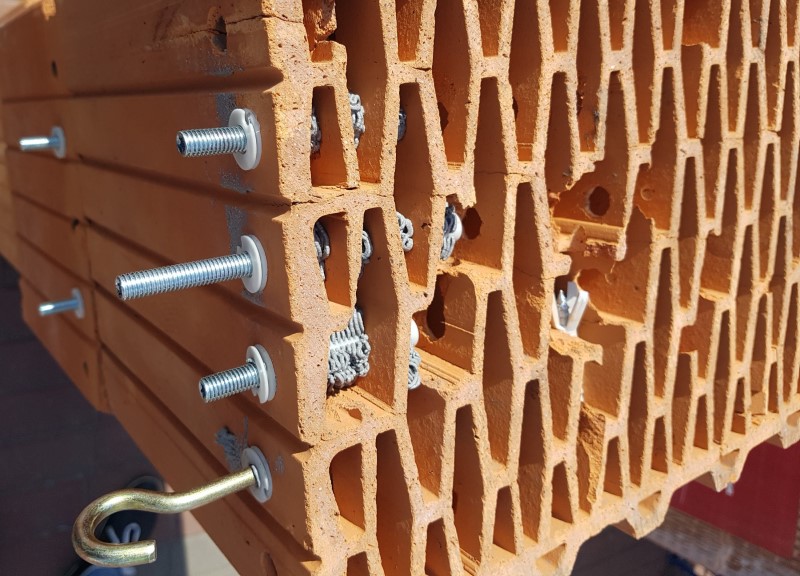

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

забивные;
рамные;
распорные;
клиновые;
с кольцом;
болт с крючком;
шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

латунь;
нержавеющая сталь;
алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

размер резьбы;
диаметр;
общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

вырывающая сила — от 10,5 до 18,3 kH;
изгибающий момент — от 5,2 до 25,7 Hm;
крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.

Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента — сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

колонн и опорных столбов;
рамы с большим удельным весом;
ограждения для балконов и лестниц;
демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

пробойники;
АТР-клипы;
шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.
