Как крепить анкерный болт в бетон

Бетон считают одним из самых твердых и прочных материалов. Раньше закрепить в него конструкцию было проблематично. Чопики из дерева и дюбели из пластика не были способны справиться с такой огромной нагрузкой, да и пользоваться ими было непросто. Сегодня для взаимодействия с материалом разработан крепеж – анкерный болт по бетону. Но как закрепить анкерный болт в бетоне?

Виды и способы крепления

Отвечая на вопрос, как установить анкерный болт в бетон, следует сказать, что существует несколько видов крепежных соединений. Их разделяют на два больших раздела. Механические и химические. К первым типам крепления относятся:

• распорные;
• забивные;
• рамные;
• саморезные;
• клиновые.

И ряд других. От вида конструкции будет зависеть, как крепить анкерные болты в бетон.

Химические анкеры также поставляются в нескольких видах. Однако из-за своей дороговизны они не получили широкого распространения.

В зависимости от того, какие именно крепежи будут в бетоне, изменяется способ их установки. Некоторые нужно закручивать, другие вбивать.

Распорные

Данный вид крепления поставляется в виде твердого стержня, на который нанесена резьба и короткую распорную гильзу.

• На одном конце стержня присутствует утолщение, которое выглядит как конус с расширяющимся основанием, на противоположном конце присутствует резьба на которую можно закручивать гайки или иные крепежи;
• Ограничительное кольцо регулирует движение шпильки в сторону резьбы;
• Выступы на гильзе не дают ей проворачиваться в момент закручивания.

Как только крепление будет установлено в отверстие, на резьбу закручивают гайку, а шпилька начинает расклинивать гильзу. После этого лепестки скользят и раскрываются. Так будет работать этот вид анкера. Распорные анкеры можно устанавливать только в твердые марки бетона.

Но как закрутить анкерный болт в бетон? Болты данного типа нужно крепить следующим образом:

1. В бетоне просверливается отверстие, аналогичное по диаметру стержню анкера.
2. Из отверстия при помощи различных инструментов удаляются засорения. Для этих целей можно использовать обычный пылесос. Если мусор не будет удален, закручивать анкер нельзя.
3. В обработанную скважину устанавливается анкер. Его подталкивают ударами молотка. Чтобы не повредить конструкцию это рекомендуется делать через деревянную накладку.
4. На оставшийся конец устанавливают сначала шайбу, а затем и гайку, которая вкручивается до упора.

Забивные

Это самые простые в установке анкера. Они поставляются во все строительные магазины. Важно лишь знать, как их правильно крепить. Конструкция позволяет установить болт любого типа.

Закреплять забивные болты нужно по следующей схеме. Как только гильза будет правильно установлена в просверленное отверстие, ее необходимо до упора вбить во внутрь.

В дюбель, правильно закрепленный в материале, через монтируемый элемент, вкручивается резьбовой метиз. Конструкция из-за сил трения, распространяющихся на небольшой площади, может быть использована только в очень твердых материалах. В противном случае этот вид анкера просто не будет хорошо работать.

Рамные

Как хорошо закреплять рамные болты? Они поставляются в основном для одной цели. Их предназначение – крепление в проемы из кирпича и бетона коробок под двери и окна. От своих аналогов анкер отличается наличием втулки по всей длине, в верхней части которой находятся выступы. Благодаря им болт не проворачивается при монтаже, если он выполнен правильно.

Роль гайки здесь играет плоская головка с шлицом под отвертку, расположенная на лицевой стороне конструкции. Т.е. закручивать конструкцию гаечным ключом здесь не получится.

Существует только один способ как крепить анкерный болт:

1. Для закрепления анкера в стене потребуется сначала сделать небольшое отверстие.
2. Такие же отверстия должны быть и на конструкции, которую планируется установить.
3. Суммарная глубина обоих отверстий должна немного превышать длину самого анкера.
4. Коробка устанавливается так, чтобы просверленные отверстия совпали друг с другом и закрепляется.
5. Болт вставляется в подготовленное место. Забивается до упора.
6. Затем он вкручивается отверткой или шуруповертом.

Крепеж предназначен для установки в материал с разной степенью плотности. Это возможно лишь при условии, что монтаж произведен правильно.

Саморезы по бетону

Они поставляются из закаленной стали или обычной нержавейки. Их можно применять, если человеку нужно закрепить в бетон анкер другого типа, но под рукой не оказалось дрели.

Проще говоря – саморезы закручиваются в материал. По всей длине резьбы здесь присутствуют небольшие засечки. Вкручивать саморез можно с помощью шуруповерта или вручную.

Разжимные

Поставляются в основном для закрепления легких конструкций на плиты перекрытия.

Когда болт правильно закручивается, цанга начинает сжиматься. Упирающиеся в стенки внутренних плоскостей основания крылышки. Когда метиз установлен, зубцы вдавливаются в бетон и тем самым препятствуют проворачиванию крепежного элемента.

Химические

При использовании данного типа крепления в установочное отверстие заливается состав. Он способен затвердеть меньше чем за минуту. Его производят на основе специального клея. Благодаря этому обеспечивается образование однородного соединения болта с основным материалом, анкеры не нужно закручивать.

Такие анкеры поставляются в двухкапсульном виде. Ампула правильно, согласно инструкции устанавливается в отверстие. Затем в нее вкручивается крепеж. Он повреждает капсулы и освобождает находящийся в них клеевой состав и отвердитель. Они сразу же начинают взаимодействовать с металлом и бетоном и обеспечивают тем самым прочность конструкции. На нее можно крепить различные вещи.

Клиновые

Это несъемные конструкции, однако, закреплять их несложно. В них, в отличие от большинства других анкеров, нет резьбы. Закручивать их не нужно. Поэтому такие крепежи устанавливаются в бетон только при помощи молотка.

При правильном монтаже анкерный болт размещают в отверстие, далее вгоняют его туда до упора, ударяя молотком по выступающей части клина. После окончания процесса на поверхности останется только небольшая головка анкера, на которую можно крепить все что угодно.

Четырехсегментные

Это один из самых прочных видов крепления из всех что поставляются в строительные магазины. Его устанавливают для того чтобы крепить тяжелые и габаритные конструкции. В гильзе здесь присутствуют 4 сегмента.

При правильном монтаже в отверстие вставляется гильза. Она оснащена сдерживающими пружинами. Также в отверстие помещают распор. Все это аккуратно забивается в материал.

После того, как в отверстие вкручиваетсяболт, конструкция расклинивается, что обеспечивает надежное крепление. Закручивать анкер можно плоскогубцами или гаечным ключом.

С гайкой

Конструкция представляет собой резьбовую шпильку. На один ее конец крепится гайка, другой выполнен в форме конуса. На шпильку вкручивается распорная втулка, на нижнем конце которой есть продольные прорези. Они образуют своеобразные лепестки, удерживающие болт в бетоне.

Правильный монтаж анкера заключается в следующем:

1. В материале подготавливают место, на которое будет установлена конструкция. Диаметр отверстия в этом случае должен быть идентичен параметрам самой втулки.
2. Отверстие очищается от мусора.
3. Анкерный болт с гайкой ставится в него при помощи молотка.
4. Человек вкручивает гайку с максимально возможной силой. Этим обеспечивается надежность крепления анкера.

С шестигранной головкой

По сути – это классический болт, который поставляется во все магазины. Когда его вкручивают в распорную муфту, он разжимает ее своей конической оконечностью, тем самым обеспечивая надежность крепления конструкции.

Для закрепления самого анкера его вставляют в подготовленное отверстие и аккуратно ставятся до упора. Затем в анкер вставляется болт, после чего его закручивают с помощью гаечного ключа.

На некоторых вариациях такой конструкции вместо шестигранной головки анкерного болта можно увидеть кольцо или крюк, на который можно крепить различные вещи.

Ударные

Поставляются в большинство магазинов. Стержень имеет полую внутреннюю часть. На него нанесена резьба. Присутствует также ударный элемент, дополненный гайкой, а также шайбой. На выступающую часть анкера до упора вкручивается гайка.

Ударные анкерные болты категорически не рекомендуется применять в материалах, которые имеют пористую структуру.

Винтовые

Винтовые анкерные болты отличаются простотой использования. Посередине распорной втулки здесь присутствуют небольшие прорези. Они будут давить на стенки отверстия не так сильно, как это происходит у остальных типов анкеров. Внизу здесь есть небольшая гайка. В нее вкручивается болт анкера. Происходит сжатие конструкции по длине. Соответственно – лепестки разжимаются.

Благодаря этой особенности крепеж можно устанавливать в бетоне, имеющем пористую структуру, а также кирпиче. Можно также крепить на нее различные вещи.

Выводы

Чтобы обеспечить крепление конструкций к стенам и перекрытиям, рекомендуют использовать анкерные болты по бетону. Ими легко пользоваться. Их монтаж не отличается особенной сложностью и зависит в основном от типа крепежа. На них можно крепить многие вещи. Приобрести анкерные болты можно в нашем интернет-магазине uniform-met.ru.

Анкерные болты по бетону — разновидности по способу установки

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

• Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
• Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Анкерные болты > от Недвальс

Бетон – ключевой материал для строительства многих зданий. Однако его текстура усложняет подбор крепежных элементов, как во время строительства, так и при выполнении ремонтных или отделочных работ. Гвозди и саморезы плохо подходят для крепления к бетону и некоторым видам кирпича.  Анкерные болты порой становятся единственным методом решения этой задачи.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске: с гайкой, распорные, с измененной формой головки, с крюком или петлей. Широкий выбор позиций обеспечивает возможность удовлетворения спроса, даже если требуется изготовление металлоизделий по чертежам заказчика.

Анкерный болт: его особенности и возможности

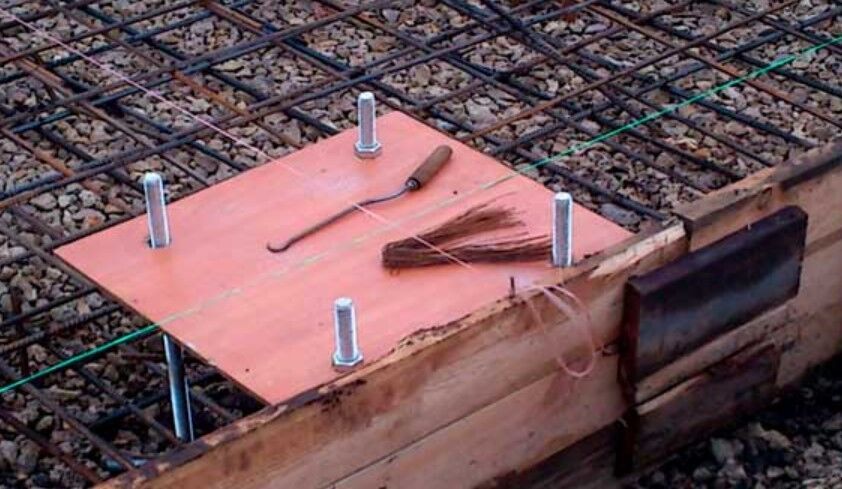

Фундаментный высокопрочный болт, или анкерная группа, — это металлический фиксатор, обеспечивающий безупречное крепление к бетону, а также к неоднородным поверхностям. За счет определенных факторов анкер дает лучшее крепление:

• Трение. Благодаря распирающей силе, которая создается путем пластикового дюбеля или распора металлической цанги, анкер воспринимает и передает нагрузки на материал основания путем трения об это основание.
• Упор. Анкер воспринимает нагрузку и компенсирует ее силами сопротивления излому или смятию, обеспеченные глубиной анкеровки.
• Склеивание. Нагрузки, приходящиеся на анкерный болт, компенсируются внутренним касательным напряжением в месте, где тело анкера соприкасается с материалом.

Комбинация этих принципов физики обеспечивает самое надежное крепление с помощью высокопрочных болтов.

Маркировка анкерных болтов

Понимать особенности маркировки фундаментных и других анкерных болтов необходимо, чтобы уметь определять, какой тип продукции нужен в том или ином случае. Можно рассмотреть пример М6 15/35х90:

• обозначение М6 указывает на диаметр резьбы болта;
• цифра 35 – максимальная толщина материала, который будет соединять крепеж;
• 15 – диаметр сверла, которое нужно использовать для создания отверстия в бетоне;
• 90 – минимальная глубина отверстия.

Все характеристики указываются в миллиметрах для достижения предельной точности.

Важно! Анкерные болты производства Nedwal’s, в том числе разработанные инженерами компании, обладают повышенной прочностью и не разрушаются со временем, как китайские аналоги.

Маркировка анкерного болта представлена десятками различных наименований, что позволяет заказчику выбрать лучшее решение для тех или иных задач.

Высокопрочные анкерные группы – это уникальные строительные элементы, размер которых может существенно отличаться. Например, фундаментные болты могут достигать длины более 2-3 метров, тогда как крепежный элемент для отделочных работ не превышает размера в 10 см.

Сильные и слабые стороны анкерного крепления

В строительстве и промышленности используется колоссальное количество различных крепежей: алюминиевых заклепок, винтов, шпилек, которые, кстати, служат одним из элементов анкерного крепежа, болтов и сопутствующих деталей. У каждого из этих вариантов есть список преимуществ и нередко – недостатков.

Однако анкерные болты – один из самых универсальных элементов крепежа, недостатков у которого совсем немного. Начинать следует именно с них:

• экономическая нецелесообразность применения анкерных конструкций для крепления легких предметов в ходе дизайнерских работ, монтажа и ремонта, в том числе крепление на деревянные стены;
• в сфере метизной продукции анкерный болт – один из самых дорогих, что обусловлено его надежностью и сложной, многосоставной конструкцией;
• перед установкой в стене нужно сделать точное отверстие, которое обеспечит надежное крепление, и собственными силами не всегда удается подобрать верный вариант;
• важно оценивать сложность предстоящей работы, особенности крепления, и выбирать подходящий вариант конструкции анкерного болта – непрофессионал в этом вопросе тоже может сделать ошибку.

Но, если грамотно подойти к производству анкерных болтов, выбрать хорошую конструкцию, а также использовать крепеж по назначению, то все эти минусы нивелируются.

Важно! Менеджеры и инженеры «Недвальс» помогут сделать правильный выбор: оценят объект и подберут лучшую анкерную позицию.

Правильный выбор и монтаж поможет в полной мере насладиться преимуществами анкерных болтов:

• Максимальная устойчивость к нагрузкам. Ни один другой метиз не способен выносить нагрузки без повреждений так, как это умеет анкерный болт. Особенно важно это преимущество при строительстве и креплении конструкций бетонных панелей.
• Широкий выбор фиксаторов. Учитывая особенности монтажа в той или иной сфере, болт можно подобрать под любой тип установки: крепление к полу, потолку, стенам, боковым поверхностям.
• Простая установка крепежа. Для монтажа не нужно использовать специфического оборудования. Также конструкция анкера обеспечивает ускорение процесса установки деталей.
• Возможность использования на готовых конструкциях. Анкер подходит для монтажа как во время возведения объекта, так и после этого.
• Устойчивость к статическим и динамическим нагрузкам. Анкерная группа лучше другого крепежа выносит даже сильные вибрации.

Некоторые виды анкерных болтов подходят для повторного демонтажа. Для многих строительных работ, в том числе в промышленности, выбор всегда происходит в пользу таких крепежных элементов, как анкеры. Ведь в надежности, простоте монтажа и безопасности они выигрывают у большинства других метизов.

Материалы для изготовления болтов

Высокопрочные анкерные болты для массивных конструкций используются из лучших сплавов, устойчивых к коррозии и излому. Эти материалы регламентированы ГОСТом и техническими условиями. Чаще всего применяют:

• Конструкционные стали. Предпочтение отдают материалам с низким содержанием углерода. Они отличаются повышенной прочностью.
• Стали, устойчивые к коррозии. При изготовлении анкерных болтов в Новосибирске применяются легирующие сплавы. Это могут быть цветные и черные металлы, повышающие устойчивость конструкции не только к износу, но и к коррозийным процессам. Широко легированные стали используются в сфере строительства морских конструкций и объектов, взаимодействующих с агрессивной средой.
• Алюминиево-цинковые сплавы. Другим словом, латунь, -отличается высокой стоимостью и в промышленной сфере применяется несколько реже, чем в бытовой.

Важным условием для изготовления высокопрочного крепежа считается использование защитного покрытия. Цинкование – наиболее эффективный и экономичный способ защиты анкерного болта. При этом используется несколько методов покрытия метизов.

Классическое цинкование – более простая технология. Крепеж, изготовленный с таким покрытием, чаще всего используется в условиях средней влажности. Его применяют для обустройства внешних и внутренних работ. Важное условие для долгого срока службы цинкового крепежа – его применение в среде без высокой степени агрессивности.

Вторая технология – горячее цинкование анкерных болтов. В результате получается высокопрочное, надежное покрытие, защищающее крепеж даже в условиях повышенного воздействия атмосферных осадков, кислот и щелочей.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске, используя любой из методов на усмотрение заказчика, учитывая условия, в которых предстоит эксплуатация объекта. К нам обращаются представители специализированных производств, где применение высокопрочных болтов, оцинкованных горячим методом, очень востребовано.

Особенности анкеров для газо- и пенобетона

Пенобетон – материал с низкой горючестью и невысокой плотностью, которые обеспечивают ему прекрасные теплоизолирующие свойства и повышенную стойкость к перепадам температур. В структуре пеноблока находится много застывших пузырьков, что представляет определенную сложность при креплении классическими элементами из-за риска разбалтывания. Для пенобетона одним из лучших вариантов будет использование пластиковых и химических анкеров, которые снижают степень износа за счет уменьшенного трения.

Газобетон также обладает пористой структурой, но в него можно устанавливать металлические клиновые анкерные болты, длина которых не должна быть меньше 10-15 см. В нем, как и в пенобетоне, можно использовать химические анкеры.

Виды анкерных болтов в зависимости от сферы применения

В каждой ситуации, когда требуется использование высокопрочного крепежа, эксперт стремится подобрать лучший вариант конструкции анкерного болта. Ведь сферы его применения практически безграничны, но использовать один и тот же тип метиза нельзя в разных ситуациях.

Анкерный болт с гайкой

Самый простой вариант анкерного болта – с гайкой на одном конце. Состоит он из следующих элементов:

• высокопрочная резьбовая шпилька с конусообразным концом;
• распорная втулка, на которой имеются боковые прорези;
• гайка, которая фиксирует шпильку в отверстии.

Принцип действия анкера сводится к тому, что конструкция помещается в высверленное отверстие, точно соответствующее диаметру распорной втулки, а затем закручивается гайка. Резьбовой элемент постепенно вкручивается в распорную втулку и разжимает ее конусообразным наконечником. Увеличенная в диаметре втулка создает прочное и неподвижное крепление анкера в отверстии.

Размеры анкерного болта с гайкой могут существенно отличаться – от 6 до 28 мм в диаметре и длине от 6 до 30 см. Используется подобный метиз с плотными материалами, такими как: полнотелый кирпич, бетон, природный камень.

Метиз с крюком на конце

В отличие от классического анкера с прямым резьбовым концом, метиз с крюком оснащен незаконченной петлей. Элемент широко распространен при монтаже в потолок и стены, когда нужно установить подвесную конструкцию. Гайка в этом случае устанавливается под крюком. Она гарантирует разжимание распорной втулки и надежную фиксацию строительной конструкции.

Анкерный болт с крюком чаще всего используется, когда закрепленный предмет предстоит снимать с установленного крепежа: при монтаже осветительных устройств и тяжелого оборудования, которому требуется самая надежная фиксация.

Анкерный болт с кольцом

Обладает почти такой же конструкцией, как метиз с крюком, только в этом случае у анкерного болта на конце расположено полукольцо или полноценное кольцо. Принцип действия анкера аналогичен: гайка нужна для распорки втулки, а на кольцо крепятся подвесные элементы. В отличие от крюка, кольцо больше подходит для установки различных цепей и тросов.

Двухраспорная анкерная группа

Конструкции этих анкерных болтов состоят из 2 расширяющихся элементов. Они разжимаются при закручивании резьбового элемента: одна втулка входит во вторую, при этом разжимается параллельно вместе с ней при вкручивании винта. Подобный крепеж повышает площадь контакта с отверстием, поэтому использовать анкерную конструкцию можно в пористом или пустотелом материале.

Клиновые метизы

Клиновые конструкции стоят дороже большинства других видов анкерных болтов из-за их особенностей. Это сделало вид продукции мало востребованным и в строительной, и в ремонтной сфере. При завинчивании анкерного болта винт воздействует на передвигающийся клиновый элемент, который давит на распорную втулку и обеспечивает ее полное раскрытие.

Забивные анкерные элементы

В отличие от остальных видов, этот анкерный болт не вкручивается в материал, а вдалбливается в него. Здесь основой конструкции служит не винт, а ударный элемент, или гвоздь. Процесс установки метиза выглядит так:

1. В отверстие в бетоне или другом материале помещается втулка.
2. Далее происходит установка путем долбления.
3. Ударный элемент расширяет втулку.
4. После фиксации ударный элемент удаляется из стены и в него вкручивается шпилька или болт.
5. Затем происходит установка фиксируемого объекта.

Забивные конструкции используются достаточно часто – в твердых и, наоборот, более мягких материалах.

Анкерные болты с шестигранной головкой

Основой конструкции в этом случае становится болт, вставленный в конусообразную дыру в распорной втулке. В этот момент болт расширяет подготовленную дыру и разжимает распорку, обеспечивая железобетонную фиксацию.

Одной из разновидностей анкерного болта становятся изделия, сверху которых есть прорези под крестовую отвертку. В большинстве случаев анкеры изготавливаются небольших размеров – до 12 мм, хотя встречаются и более крупные варианты. Обусловлено это тем, что с помощью отвертки нельзя добиться такой же надежной фиксации, как гаечным ключом.

Химический анкер

Химический крепеж – это двухкомпонентная масса, в составе которой часто используются синтетические смолы. Среди наименований крепежа нередко можно встретить такие названия, как: вклеивающий анкер, инжекционная масса, жидкий дюбель.

Факт! Впервые химический анкерный болт начали использовать в горнодобывающей отрасли для крепления оборудования и конструкций к рыхлым и неустойчивым породам.

Но со временем элемент нашел применение и в других сферах строительства. Ведь его адаптивность к материалам за счет полного заполнения сколов, трещин и рыхлых участков позволила повысить надежность и прочность сцепления метиза с любыми материалами.

В составе анкеров химического типа присутствуют:

• цементная смесь – связывает остальные ингредиенты, обеспечивает прочность и наполнение состава;
• отвердитель – обеспечивает финальную фиксацию крепежа;
• кварцевый песок – выполнять роль наполнителя;
• синтетические смолы из полиуретана, полиэфира или акрила.

Химический анкер сочетает 2 рода элементов. Принцип работы связан с установкой металлической шпильки в бетон, в том числе пористый, в кирпич или другой материал посредством сцепления с клеящим составом. Химический материал обеспечивает 100% заполнение всех пор, ведь вводится он в отверстие после сверления специальным строительным шприцем в жидкой форме. Когда смола отвердеет, достать ее будет уже не так просто.

Важно! В связи с применением отвердевающей конструкции устанавливать объект на анкерный болт можно только после того, как клеящий состав затвердеет.

Сфера применения столь прочных и надежных анкерных болтов широка за счет их технических свойств:

• крепление козырьков;
• установка балконов;
• строительство мостов в подводной части;
• применение в случаях, когда даже качество сцепления классических анкерных болтов кажется недостаточным.

Существует немало производителей химических материалов для установки анкерных болтов.

Среди преимуществ химического крепежа выделяют:

• 100% герметичность закупорки отверстия, сделанного для анкерного крепления;
• отсутствие растягивающего напряжения в материалах с пористой структурой;
• простая и быстрая установка, не предъявляющая специфических требований к опыту мастера;
• безукоризненная прочность конструкции после отвердения материала;
• возможность установки на несущих конструкциях;
• полная устойчивость к действию коррозии, атмосферных осадков и химических веществ.

Срок использования химического анкерного болта превышает 15 лет. А для внутренних работ можно подобрать составы, в которых отсутствуют токсичные элементы.

Среди недостатков химического метиза можно выделить только то, что перед продолжением монтажа других конструкций на анкер требуется длительный период отвердевания. Если температура окружающей среды равна 5 градусам тепла, то это время достигает 6 часов ожидания. Также при монтаже химических анкерных болтов важно помнить, что после вскрытия картриджа нужно сразу же использовать материал.

Правила монтажа анкерных болтов

Методика установки анкерного болта определяется типом его конструкции. Здесь применяется сочетание методов установки шпильки ГОСТ, болтов. Классическая технология, используемая при креплении простых анкеров, выглядит так:

1. Проделывают отверстие в стене или потолке. На этом этапе важно правильно подобрать сверло, чтобы оно соответствовало требуемой длине и диаметру анкерной композиции. Если анкер не войдет в стену полностью, на него нельзя будет крепить объект.
2. Установка анкера в проделанное отверстие. Сначала из отверстия нужно удалить пыль, оставшуюся от сверления. Устанавливают крепеж легким ударом молотка, без усилия в стену он входить не должен.
3. Закрепление конструкции анкера. Приступают к затягиванию гайки, которая обеспечит раскрытие распорного механизма. Затягивают крепеж до упора.

В строительстве монтаж анкерных болтов может существенно отличаться, особенно если применяются фундаментные разновидности крепежа.

Заказ анкерных болтов в Nedwal’s: быстрее и надежнее!

Компания Nedwal’s занимается изготовлением анкерных болтов в Новосибирске с 2000 года, обеспечивая нужды строительства целых районов города. Среди преимуществ сотрудничества с нашей фирмой:

• менеджеры, знакомые с рынком и технологиями строительства, монтажа различных объектов, где могут применяться анкерные болты;
• возможность изготовления партии продукции в течение 8 часов за счет постоянной работы производственного цеха – без выходных и перебоев;
• доставка подготовленной продукции транспортом компании на адрес заказчика;
• трехступенчатый контроль изготовленных метизов на производстве и в отделе технической регуляции;
• договорные условия оплаты – внести ее можно после проверки и получения товара;
• стоимость анкерных болтов ниже на 25% в сравнении с магазинами, которые продают готовую продукцию.

Заказать изготовление высокопрочных болтов могут как физические, так и юридические лица. Цех способен за короткий промежуток времени обеспечить клиентов партиями от 30 кг товара.

Компания «Недвальс» также изготавливает разные фундаментные болты по ГОСТ, шпильки, заклепки и сопутствующий крепеж. Если вам нужно обеспечить объект металлоизделиями – обратитесь к нам, и мы поможем снабдить любые работы «под ключ».

Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Описание и свойства анкерного болта

Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

• Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
• Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
• Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь» больше, снимаемой с него, начинают действовать силы разрушения:

— Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

— Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

— Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

— Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

— Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

— Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой. Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Важные параметры и виды анкерных болтов

Болты изготавливаются по ГОСТу из легированных сталей повышенной прочности. В целом анкерный болт – это стальной стержень цилиндрической формы длиной 45-225 мм. С одного конца оснащен резьбой, другой является крепежным. Любой анкер выглядит как втулка с распорным элементом, выполненный в виде конической формы гайки.

Когда крепеж ввинчивается в несущую конструкцию для анкера, муфта под его воздействием сильно деформируется, создавая сильное сцепление с основанием. За счет этого вырвать болт из стены можно лишь с ее частью.

Классификация анкерных болтов, помимо их размеров и материала изготовления, производится по следующим параметрам:

• метод сцепления в основании – бурильные, забивные, винтовые;
• вид фиксации в месте крепления – расширение, трубка, распор;
• конструктивные нюансы анкера – цельный, стержневой, сборный, цилиндрический.

Помимо приведенной классификации, анкерные болты по конструктивным особенностям могут быть либо временные, либо постоянные.

Такая хорошая сцепка достигается при наличии упора и достаточной действующей силы трения. Анкерные болты химического типа также держатся еще и за счет смолы, склеивающей болт с анкером.

Существует такая техническая характеристика, как вырывной показатель анкерного болта, показывающий, какое усилие необходимо приложить, чтобы выдернуть болт из анкера. Измеряется прилагемое усилие в килоньютонах, и согласно ГОСТу оно должно превышать 10,5 кН.

Вырыв анкерного болта, как правило, происходит в двух случаях: если болт был вкручен на недостаточное количество оборотов, либо когда произошел вырыв конической гайки. Возможен еще вариант вырыва вместе с дюбелем и фрагментом стены.

Немаловажны также прочность на изгиб и скручивание. Для изгибающего момента анкерного болта эта величина не должна превышать 5-25 нм, для крутящего – 10-40 нм. Чем меньше эти показатели, тем прочнее и жестче болт.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

• Малые – сечение до 8 миллиметров/длина до 55
• Средние анкера – до 12/120 миллиметров
• Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Применение

Анкерные болты механического типа выдерживают большие нагрузки при соединении с малопористыми поверхностями. Если речь идет о материалах с неоднородной пористой структурой, тогда подойдут химические анкера.

Анкерные болты по бетону бытового назначения отлично подходят для монтажа сантехники, подвесных систем, дверей, потолков и других предметов.

Клиновые болты монтируются в плотные поверхности. Если рассматривать их применения в быту, чаще крепят спортивные уголки, боксерские груши. Существуют также анкера, которые можно использовать для крепления к фундаменту с трещинами. При выборе анкерного болта нужно брать во внимание не только особенности изделия, но и основания, на которое нужно закрепить болт.

Болты-шпильки могут крепиться к монолитным конструкциям и тем, которые дали трещины. По этому критерию разделяют категории HAS и HST. Эксплуатационные свойства болтов указаны на упаковке. Также должна быть маркировка по международным стандартам. Их расшифровка предоставит информацию о: материале, выдерживаемых нагрузка (вырывание и срез), условиях эксплуатации, типе, размерах, технических свойствах.

Перед монтажом обязательно рассчитайте силу напряжения стен и потолков. Поскольку анкера востребованы в строительной сфере, их часто применяют для установки массивных и габаритных конструкций.

По стоимости самым дорогим считается химический тип. Это инновационные разработки, которые на российском рынке тестируют еще не так активно, в отличие от европейского. Крупные строительные холдинги уже пользуются преимуществами химических анкеров.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Силы разрушения анкерного болта

При неправильных расчетах допустимых нагрузок, на анкерный болт могут влиять силы разрушения. Их существует несколько:

1. Срез. Риск его образования существует на месте крепежа анкерного болта. В итоге болт просто ломается.
2. Вырыв анкерного болта. Такой сценарий означает, что стержень болта полностью или частично выходит из отверстия.
3. Вырыв самого материала. В этом случае происходит вырыв поверхности, на которую крепили анкер. Это случается из-за того, что основание не выдерживает нагрузки.
4. Изгиб. Превышение предельно допустимых нагрузок может привести к деформации крепежа.
5. Сгорание. Стержень болта меняет свою форму из-за влияния высоких температур.
6. Коррозия. Она проявляется в случае выбора неподходящего типа прочного анкерного болта в соответствии с условиями эксплуатации. В некоторых случаях это могут быть некачественные болты без сертификатов качества, которые не прошли тестирования и дополнительную обработку для сохранения своих свойств.

Все анкера должны соответствовать стандартам ГОСТа. По маркировке изделий можно узнать все технические особенности изделия, условия применения, нагрузки, свойства материала, из которого они изготовлены.

Анкера преимущественно используются в твердых материалах. Если готовить о химических анкерных болтах, инновационные разработки подходят и для пористых оснований. Несмотря на изобилие видов, принцип фиксации одинаковый. Анкера способны гарантировать надежность креплений, долговечность и устойчивость к внешним факторам воздействия.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

• Устойчивость к деформациям и коррозии
• Легкость, простота и высокая скорость монтажа
• Стойкость к динамичным и статичным нагрузкам разного типа
• Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Классификация анкеров по типу конструкции

Все анкерные болты объединяет принцип установки. При вкручивании увеличивается размер поперечного размера болта. За счет этого крепеж фиксируется. В зависимости от особенностей конструкции выделяют несколько особенностей анкерного болта:

• клиновой анкер. Втулка расширяется при вкручивании, как и другие крепежи этого типа. В области резьбы есть гайка. При креплении клинового анкерного болта понадобится закрутить гайку с помощью рожкового ключа. Такие болты выдерживают большие нагрузки. Недостатком такого крепежа считают повышенное напряжение на поверхность, к которой он крепится. Из-за этого целесообразно монтировать клиновой анкер исключительно в однородные прочные материалы.
• втулочный гаечный анкер. Это металлический крепеж с фиксирующей частью в виде гильзы. На одном конце шпильки расположена головка, которая в процессе вкручивания перемещается по резьбе. Втулочные анкера допустимо использовать в пористых поверхностях. Даже хрупкие поверхности способны выдержать минимальное напряжение от анкерного болта. Однако наряду с преимуществами он способен выдерживать не такие большие нагрузки, как клиновой;
• цанговый. Отличается усовершенствованной структурой втулки болта. На гильзе образовываются 4 лепестка. В результате вкручивания меняется форма рабочей поверхности и увеличивается сила трения, что гарантирует прочность анкерного соединения. Анкер с цангой по нагрузочным способностям сопоставим с клиновым анкерным болтом. Он применяется для легких видов покрытий. По цене на порядок дороже других видов из-за большого спора;
• забивной. Втулка в таких изделиях имеет форму конуса с разрезами. С помощью молотка клин, расположенный внутри гильзы, распирает втулку, фиксируя болт. Наиболее востребованный болт при монтаже бетонных конструкций и фундаментных работ.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

• На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
• Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
• Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
• При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
• Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
• Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Анкерные болты по бетону Строительные материалы Стройка

Бетон — материал, обладающий высокой прочностью и одновременно хрупкостью. Поэтому при монтаже к его поверхности могут возникать трудности, которых нет при крепеже изделий в более мягком материале, таком, например, как пластик либо дерево. Осуществить основательную и прочную фиксацию многообразных объектов, предметов, деталей и конструкций к бетонным поверхностям позволяют элементы крепежных материалов — анкерные болты. Там, где не получится забить гвозди или вкрутить шурупы, подойдут анкера.

Что такое анкер по бетону

Понятие «анкер» (от нем. Anker — якорь) подразумевает крепление, фиксируемое в несущем основании. При его производстве применяются металлы: латунь, оцинкованная либо нержавеющая сталь, алюминий. Форма цилиндрическая, на конце детали — крепление, которое надежно фиксирует к бетону, пеноблоку, кирпичу либо природному камню тяжелые предметы. Эта сторона конструкции называется нераспорной. Вторая основная рабочая (распорная) часть изменяет свои размеры при образовании соединения.

Многие полагают, что анкер и дюбель — одинаковые крепления, потому как они производят фиксацию предметов по единому принципу: расширение обоймы связующего элемента по мере закручивания и удержание на месте благодаря силе трения при распоре стенок. Отличительной особенностью дюбеля от анкера является то, что дюбель не является самостоятельным видом удерживающего устройства — это лишь распорная часть, в которую помещают саморез или шуруп. Дюбель не в состоянии выдерживать существенные нагрузки.

Анкерные болты плюсы и минусы

Достоинства анкерных крепежей:

• скорость, удобство и легкость выполнения работ;
• возможность удерживать существенные нагрузки;
• разнообразие;
• стойкость к коррозии, деформации.

Определиться с подходящим крепежным устройством для воплощения поставленной задачи несложно, учитывая многообразие анкерных креплений.

Минусов у данного вида крепежа нет. Но стоит обращать внимание на особенности работы с этими конструкциями и учитывать необходимость точной разметки, определения глубины сверления, выбор сверла.

Типы и виды анкеров, способы их крепления

От типа, размера, формы и вида анкера зависит и его назначение.

Анкерные болты могут иметь отличия по форме, иметь неразборный либо составной конструктив, на них может воздействовать одна либо несколько действующих сил — сжатие, изгиб, упор, трение и др. Существуют всевозможные крепежи в зависимости от текстуры, плотности и пористости материала. Отличаются они и монтажом. Некоторые забиваются, вкручиваются, вклеиваются, другие подразумевают прохождение части анкера через закрепляемую конструкцию и т.д.

Забивные

Забивным анкером называется металлическое устройство, обеспечивающее сцепление с массивом основания. Для придания дополнительной прочности забивной анкер специально изготавливают из цельного металла, без сварных соединений. Он годится для крепления тяжеловесных строений и сооружений в плотных бетонах. Часто забивной метиз эксплуатируют в бетонных перекрытиях, для инсталляции инженерного оснащения, систем кондиционирования и вентиляции, коробов.

Конструктив забивного анкерного болта включает короткий стержень, метрическую резьбу и внутренний конус. Расклинивание крепежного основания происходит по мере вворачивания шпильки или болта в бетонную структуру.

Прежде чем забить данный метиз в основание бетона, проделывают соответствующее отверстие инструментом. Далее забивают анкер, расклинивают его инструментом кернер и закручивают резьбовой стержень необходимой длины. Потолочный анкер и дюбель-гвоздь относят к данному виду метизов. Поскольку болт является несъемным, на него удобно производить монтаж реек, подвесов, навесных потолков.

Особенностью данного крепления является невозможность его ослабить, поэтому требуется предварительное планирование. Монтаж может производиться как пневматическим инструментом, так и вручную. Неоспоримое преимущество данного типа анкера — способность произвести монтаж даже непрофессионалом благодаря простоте установки.

Рамные

Крепеж так назван потому, что раньше он применялся при монтаже дверных коробок и рам в оконные проемы.

Популярность рамных анкеров среди остальных крепежей заключается в большей универсальности. Рамные анкеры возможно применять для удерживания устройств и предметов различных масс и величин. От диаметра анкера нормируется несущая нагрузка. На это стоит обращать внимание при выборе анкера.

Гильза рамного болта изготовлена с прорезью по длине. В результате натяжения расклинивающая гайка прижимает конструкцию к проему и приводит ее в необходимое положение. Упоры сверху гильзы защищают от отклонений и сдвигов вокруг своей оси.

Распорные анкерные болты

Анкеры распорного типа можно назвать крепежом нового поколения. Распорное крепление относится к одним из высокопрочных и надежных средств крепления. Способность надежно удерживать обеспечивается равномерным трением большой силы по всей длине болта. Важно, чтобы материал конструкции был полнотелым с хорошей плотностью.

Распорный болт обрабатывают цинком желтого либо белого цвета, чтобы защитить его поверхность от образования коррозии. Сам болт производят в основном из углеродной стали. На одной стороне металлической гильзы метиза находится распорная часть из 4 сегментов. На другом конце — резьба с гайкой для регулирования и шайбой. Установить и в дальнейшем извлечь данное устройство несложно.

Двухраспорные

Являются эффективнейшим крепежным инструментом с наилучшей несущей способностью. Они способны фиксировать предметы, обладающие достаточным весом, и держать сильные вибрационные нагрузки. Однако эксплуатировать двухраспорные крепежи в пустотелых конструкциях не рекомендовано.

Особенность строения двухраспорного крепления — применение 2 втулок, которые находятся на резьбовой шпильке. При натяжении гайки одна из втулок, имеющая конусообразную форму, заходит во вторую деталь и распирает ее. Внутри отверстия крепежного элемента находятся одновременно 2 разжатые втулки, поэтому существенно увеличивается несущая способность анкера.

Двухраспорным стержнем пользуются и в производстве, благодаря тому, что он может выдерживать сильные нагрузки динамического характера.

Существует несколько модификаций изделия. Возможно изготовление верхней части анкера в форме крюка либо кольца. Это позволяет эффективно подвешивать разные предметы на поверхность потолка или стен, протянуть коммуникации и решить ряд разных специфических задач.

Для выполнения монтажа необходим перфоратор и бур с соответствующим диаметром. В проделанное отверстие крепится болт распорного типа. Распорная втулка должна вставать в шпур с некоторым натяжением.

После установки болта отверстие требуется старательно пропылесосить от образовавшихся в результате сверления остатков от строительных материалов и пыли. Если отверстие слишком маленькое, очистить его возможно при помощи простой медицинской груши либо ершиком с подходящим диаметром. В случае если отверстие имеет слишком широкий диаметр или недосягаемую для очистки глубину, для эффективного и удобного удаления мусора рекомендуется использовать пылесос.

Разжимные анкерные болты

Разжимной сегментный анкерный болт, другие названия — «бабочка», болт Молли. Применяют данный анкер для монтирования в пустотелые материалы с небольшой несущей способностью. Например, для подвешивания полок, люстр, карнизов, картин.

Его составляющие из 3-4 независимых сегментов цилиндрической формы в процессе установки болта соединяются по принципу «пружина — распорная часть — кольцо».

Химический анкер

Относительно недавно доступным в свободной продаже стал химический анкер. Это быстротвердеющая клеящая масса, состоящая из 2 компонентов и произведенная на основе синтетических смол. Благодаря этой массе обеспечивается склеивание болта либо шпильки с несущими основаниями из таких материалов, как бетон, камень, кирпич или дерево.

Химическая смесь соединяет конструкции с металлическими анкерами без местных или локальных напряжений. При этом нагрузка одинаково распределяется по всему анкеру. В силу отсутствия напряжения изнутри вероятность деформирования и деструкции сведена к минимуму.

Анкерные болты. Характеристики и размеры

Помимо разнокалиберности конструкций, важными параметрами, на которые стоит обратить внимание, являются размеры анкерных соединений. Длина может варьироваться от 45 мм до 220 мм. Крепежи бывают не только разной длины, но и с различным диаметром. Выбор зависит от поставленных задач.

Классификация по размеру:

1. Небольшие. Их длина составляет максимум 55 мм, а диаметр сечения — 8 мм.
2. Средние. Максимальная длина — 120 мм, сечение — 12 мм.
3. Крупные. Длина — 220 мм, максимальный диаметр — 24 мм.

Каждый бетонный анкер имеет свое обозначение. В нем зашифрованы характеристики, определяющиеся следующими показателями. Для примера, М8 10/60 — 115:

1. Размер резьбы. Обозначается буквой «М» и цифрой, соответствующей диаметру резьбы болта.
2. Диаметр сверла. В данном примере сверлится шпур для крепежа диаметром 10 мм. 60 — это ориентировочная толщина составляющей, которую планируется закрепить.
3. Длина анкера. Последний параметр равен 115 мм.

Область применения

Учитывая такие параметры, как вес, минимальная вырывающая сила, максимальный крутящий и допустимый изгибающий момент, оптимальные нагрузки и др., подбирают и монтируют необходимый крепеж.

Анкерные болты для пенобетона

Благодаря своей пористой структуре, пенобетон позволяет применять для монтирования дюбеля, саморезы и винты. Однако наиболее прочная фиксация крепления пеноблока обеспечивается пластиковыми и химическими анкерными креплениями.

Анкерные болты для газобетона

Подходящим креплением для пористой структуры газобетона являются химические анкеры и клиновые, минимальная длина которых составляет 10-15 см.

Монтаж анкеров в фундамент

Для исполнения монтажных работ анкеров в фундамент необходимы специальные инструменты.

Потребуются:

• перфоратор либо дрель с ударным механизмом;
• сверло по бетону;
• гаечный ключ;
• молоток;
• промышленный пылесос.

Сверление

Важным является этап подготовки и разметки предполагаемых мест бурения, т.к. в случае установки анкерного болта в бетон в неправильном месте извлечение его будет затруднительным в связи с крепкой фиксацией в бетоне.

Необходимую длину для сверления определяют по распорной части болта. На перфораторе устанавливается ограничитель.

Если необходимо вести монтаж недалеко от края стены, то рекомендовано отступить от нее на расстоянии, превышающем 2,5 глубины отверстия. Перед установкой анкера шпур необходимо тщательно очистить. В случае невозможности убрать мусор полностью отверстие можно углубить на 1-2 см.

Анкерные болты с гайкой

Прежде чем приступить к монтажу, предпочтительно получить информацию о том, как пользоваться данным типом анкерного крепежа.

Последовательность действий при монтировании анкера с гайкой:

• намечают и проделывают отверстие с диаметром, соответствующим размеру поперечного сечения распорной втулки;
• производят очистку;
• осторожно вбивают анкер молотком;
• затягивают гайку.

Производителем может быть установлено предельное усилие закручивания. В этом случае необходимо воспользоваться динамометрическим ключом.

В случае с газобетоном и пенобетоном натяжение до конца может привести к деформации, а в дальнейшем — к разрушению материала.

Монтаж химического анкера

Чтобы началась реакция, оба компонента инжекционной массы смешивают.

Вклеивающие анкеры существуют 3 видов: в ампулах (при небольших объемах работ), с парой картриджей и одним, поделенным внутри на 2 отделения.

Инструмент, необходимый для дозированной подачи клея в шпуры, рекомендовано выбирать исходя из вида химического анкера.

Полезно ознакомиться с рекомендациями в инструкции от фирмы-изготовителя, т.к. в зависимости от состава будут разные способы подготовки отверстий и разные правила сверления.

Намечают место для будущей инсталляции, проделывают отверстия и обеспыливают их. Сетчатая гильза необходима для задерживания химического компонента внутри. Гильзу желательно установить до заливки в бетон клея. С помощью монтажного пистолета отверстия заполняют клеем на 2/3. В случае с капсулами после их установки вставляют шпильку, постепенно вкручивая ее, таким образом равномерно распределяя клеящий состав. После высыхания клея можно закрутить гайку ключом.

Виды и крепление анкерных болтов по бетону

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Содержание:

• 1 Принцип действия
• 2 Разновидности
  • 2.1 Клиновой
  • 2.2 Распорный
  • 2.3 Разжимной
  • 2.4 Химический
  • 2.5 Забивной
• 3 Как закрепить
• 4 По какому принципу держится?
• 5 Размер
• 6 Варианты поломки
• 7 Советы по выбору
• 8 Вывод

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Источник

Лучшие бетонные анкеры 2022 года

BobVila.com и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Фото: amazon.com

Каждый раз, когда домашнему мастеру приходится прикреплять объект к бетонной или каменной поверхности, объем работы значительно увеличивается по сравнению с работами, связанными с гипсокартоном или деревянной поверхностью. Для выполнения работы необходимы специальные инструменты, методы и оборудование. И знание того, какие продукты являются лучшими анкерами для бетона для каждого проекта, может быть проблемой само по себе.

Это руководство поможет вам, так как в нем описаны лучшие анкеры для бетона для конкретной ситуации и указаны некоторые продукты, которые следует учитывать. Продолжайте читать, чтобы узнать больше о нескольких важных факторах, которые следует учитывать при покупке этого специализированного оборудования.

1. Лучший в целом: Klein Tools 53729 Conical Anchor Kit
2. Лучший взрыв для доллара: T.K.Excellent Phillips Pan Head Self-Winds
3. Лучший винт: Confast 1/4. 4-дюймовый шуруп для бетона с крестообразным шлицем
4. Лучший веревый якорь: Bolt Dropper 3/8 ″ x 3 ″ якорь из нержавеющей клины
5. Лучший пластик: Группа Hillman 370329 Риб-пластиковый якорь
6. Лучший набор молотка: Confast 1/4 ″ x 10011 .
7. ЛУЧШАЯ ЖИДКОСТЬ: DRYLOK 00917 Цементный гидравлический WTRPRF

Фото: amazon. com

При возникновении необходимости установки объекта на твердый бетон, кирпич или блочную поверхность ознакомьтесь со следующими разделами. Они расскажут о наиболее важных моментах, которые следует учитывать при выборе лучших анкеров для бетона для конкретного применения. Независимо от того, выполняете ли вы легкую задачу или тяжелый проект, важно понимать такие факторы, как типы анкеров, материалы, из которых они сделаны, и какой вес они выдержат.

Тип

Несмотря на то, что все бетонные анкеры предназначены для надежной фиксации объекта на массивных кирпичных или блочных стенах или на бетонных стенах и полах, они различаются по стилю и способу установки. Все эти типы анкеров требуют предварительно просверленного отверстия в кирпичной, бетонной или блочной поверхности, размер которого предоставит производитель. Вот несколько типов бетонных анкеров:

• Пластиковые анкеры, или конические анкеры, вставляются непосредственно в предварительно просверленное отверстие. По ним может потребоваться несколько легких ударов молотком, но они предназначены для того, чтобы сидеть на одном уровне с поверхностью каменной кладки (хотя они также подходят для гипсокартона и штукатурки). Когда шуруп проникает в поверхность, он прижимает пластик к бетону, обеспечивая надежное сцепление при работе с легкими предметами.
• Анкеры для бетона с молотком — это легкие анкеры, которые домашние мастера могут использовать для крепления дерева и других материалов к монолитному бетону. После удара молотком гвозди расширяются в закрепленных молотком анкерах и заклинивают на месте, чтобы выполнить свою работу.
• Анкеры с крепежными винтами, или бетонные клинья, состоят из болтов с резьбой с развальцованным основанием, проходящих через втулку. Анкеры с крепежными винтами также имеют на конце гайку. После того, как он вставлен в предварительно просверленное отверстие, пользователь может затянуть гайку. Гайка натягивает болт и прижимает расширяющееся основание к втулке, достаточно расширяясь в отверстии для работы в тяжелых условиях.
• Щитки работают аналогично пластиковым анкерам. Они сделаны из мягкого металла, но обычно имеют резьбу, в которую может ввинчиваться болт или винт, расширяя экран по мере его затягивания.
• Вставные анкеры во многом похожи на щиты, но обычно требуют специального инструмента для установки их на место перед установкой винта.
• Жидкие и клейкие анкерные массы также подходят для тяжелых условий эксплуатации. Пользователи просто просверливают большое отверстие, заполняют его клеем и вставляют болт в клей. После высыхания это такой же прочный якорь, как и они, чтобы выполнить свою работу.

Материал

Твердый бетон — это влагосодержащий материал, и он хорошо справляется со стандартными металлическими изделиями, такими как сталь без покрытия. Даже если бы вы могли использовать стандартные блестящие гвозди и шурупы для гипсокартона, они сразу же заржавели бы.

По этой причине лучшие шурупы для бетона изготавливаются из нержавеющей стали, оцинкованы или покрыты цинком. Многие просто покрыты антикоррозийным слоем, обычно синего цвета. Эти материалы лучше работают во влажных условиях и противостоят влаге, присутствующей на бетонных поверхностях.

Однако из этого правила есть исключения. В экранах и вставных анкерах обычно используются металлы на основе сплавов, в том числе свинец, медь или алюминий, что позволяет им расширяться, когда пользователь их затягивает. Недостатком является то, что резьба может сорваться при чрезмерном затягивании, но в остальном они прекрасно справляются с задачей создания надежного соединения и сопротивления коррозии.

Требования к нагрузке

Разные анкеры имеют разную несущую способность, поэтому важно подобрать соответствующий анкер для конкретного применения.

• Легкие проекты весом до 50 фунтов, такие как подвешивание картин, крепление планок к стене перед установкой гипсокартона и даже крепления для телевизоров с плоским экраном, идеально подходят для установки молотком и пластиковых анкеров (хотя вы необходимо ознакомиться с рекомендациями производителя). Хитрость заключается в том, чтобы использовать несколько анкеров, чтобы разделить вес для долговечной установки.
• Изделия средней грузоподъемности, , такие как плавающие полки, поручни и другие установки, которые могут весить до нескольких сотен фунтов, хорошо подходят для крепления бетонных винтов и болтов. Клиновые анкеры меньшего размера также идеально подходят для этих целей.
• Проекты, требующие большой нагрузки, , такие как каркас или анкерное крепление оборудования на месте, требуют достаточного сцепления, поэтому наилучшим вариантом являются правильно установленные экраны, вставки, клинья и жидкие клеи.

Наши лучшие предложения

Немного информации об анкерах для бетона должно пролить немного больше света на эти продукты. Чтобы сделать процесс покупки немного проще, обратитесь к следующему списку. Он состоит из одних из лучших анкеров для бетона на рынке для различных строительных проектов. Просто обязательно помните об этих главных соображениях при сравнении их друг с другом.

Фото: amazon.com

Проверить последнюю цену

Для легких работ и самостоятельных проектов, таких как развешивание картин и украшений на кирпичных стенах, трудно превзойти гибкость пластикового набора анкеров, подобного этому, от Klein Tools. В комплект входят 100 пластиковых анкеров и 100 соответствующих пластиковых винтов, что обеспечивает достаточное количество оборудования для множества проектов. Этот комплект также универсален, поскольку он работает с каменными поверхностями, такими как кирпич, блоки и бетон, а также с гипсокартоном и штукатуркой.

Вместо того, чтобы угадывать подходящий размер отверстия, Klein Tools предлагает сверло для каменной кладки на ¼ дюйма, предназначенное для работы с этими анкерами. Анкеры, винты и сверла поставляются в пластиковом футляре для удобства хранения.

Спецификации продукта

• Тип: Пластиковые якоря
• Материал: Пластик и сталь
• Возможности для нагрузки
• 11111111111111111111111111111111111111111111111111111111111111111111111111. СВЕДЕНИЕ.
• Подходит для работы с бетоном, кирпичом, блоками, штукатуркой и гипсокартоном
• Сверла по каменной кладке 1/4 дюйма
• Футляр для хранения

Минусы

• Не подходит для тяжелой ударной дрели

9 -duty Projects

Получите бетонные анкеры Klein Tools на Amazon и в The Home Depot.

Фото: amazon.com

Узнать последнюю цену

Ответом на этот вопрос могут стать саморезы Excellent с плоской головкой Phillips. Этот набор содержит 400 деталей: 60 очень маленьких анкеров, 60 маленьких анкеров, 40 больших анкеров и 40 очень больших анкеров, а также винты для каждого размера. Единственный элемент, который не входит в комплект, — это соответствующее сверло для каждого.

Эти анкеры достаточно гибкие для использования с легкими нагрузками в кирпиче, блоках или бетоне, но они также подходят для штукатурки или гипсокартона. Прозрачный пластиковый футляр позволяет пользователю с первого взгляда сказать, когда пришло время пополнить запасы.

Спецификации продукта

• Тип: Пластик
• Материал: Пластик и металл
• Возможности погрузки
• 11111111111111111111111111111111111111111111111111111111111111111111111Р1н
• 11111111111111111111111111111111111111111. СВЕТА.0014
• Различные размеры анкеров и шурупов
• Подходит для использования на кирпиче, блоках, бетоне, гипсокартоне и штукатурке
• Органайзер

Минусы

• Пластик и корпус могут сломаться во время использования

T.K. Отличные бетонные анкеры на Amazon и в Walmart.

Фото: amazon.com

Узнать последнюю цену

Для проектов средней грузоподъемности, требующих надежного крепления, шурупы CONFAST для бетона с плоским крестообразным шлицем могут оказаться подходящим вариантом. Эти винты имеют толщину ¼ дюйма и длину 3¾ дюйма, обеспечивая достаточное количество резьбы для врезания в бетон, кирпич и блочные поверхности.

Эти винты из углеродистой стали имеют коррозионностойкое синее покрытие, защищающее их от ржавчины, но они предназначены для сухой среды, поэтому их не рекомендуется погружать в воду. Они также поставляются с битой Phillips № 3, обеспечивающей достаточную движущую силу в дрелях и ударных шуруповертах. Каждая коробка содержит 100 шурупов, что обеспечивает достаточное крепление бетона для большинства применений.

Характеристики продукта

• Тип: Винты
• Материал: Carbon steel
• Load-Bearing Capability: Medium-duty

Pros

• Suitable for use on concrete, brick, and block
• Corrosion- and rust-resistant
• Drill bit included
• Over 100 шурупов в комплекте

Минусы

• Ограниченная водостойкость

Получите шурупы для бетона CONFAST на Amazon.

Фото: amazon.com

Проверить последнюю цену

Для работы в тяжелых условиях требуется прочное оборудование, такое как нержавеющие клиновые анкеры Bolt Dropper. Эти клиновые анкеры полностью изготовлены из нержавеющей стали, что делает их очень устойчивыми к коррозии и долговечными. Болты имеют толщину ⅜ дюйма и длину 3 дюйма, что обеспечивает надежное крепление. В комплект входят 10 анкеров, каждый с гайкой, шайбой и анкером с машинной резьбой, необходимыми для установки в бетон, блок или кирпич.

Эти анкерные болты подходят практически для любого применения, включая установку под водой или в сухих условиях внутри и снаружи. Хотя они не включают сверло для установки, все, что требуется, это сверло по камню диаметром ⅜ дюйма.

Спецификации продукта

• Тип: Клайт/Набор бетона молотка.
• Подходит для коммерческого использования
• Подходит для бетона, блоков и кирпича
• Может использоваться в сухих или затопленных помещениях

Минусы

• Дорого по сравнению с аналогичными вариантами
• Некоторые пользователи сообщают об ограниченной долговечности

Получите якорь Bolt Dropper на Amazon.

Фото: amazon.com

Проверить последнюю цену

Когда дело доходит до хранения набора пластиковых анкеров на всякий случай, стоит обратить внимание на этот набор ребристых пластиковых анкеров от The Hillman Group. Этот комплект из 100 анкеров может служить дополнением к уже установленному комплекту анкеров или дополнением к набору винтов с полукруглой головкой.

Гибкая конструкция этого комплекта позволяет работать с бетоном, кирпичом или блоком, а также с гипсокартоном или штукатуркой. Ребристая конструкция расширяется, когда пользователь затягивает винт, вгрызаясь в поверхность для надежной фиксации в легких условиях эксплуатации. Он также подходит для использования с винтами № 8, № 10 или № 12, что позволяет использовать один набор анкеров вместо нескольких.

Product Specs

• Type: Plastic
• Material: Plastic
• Load-Bearing Capability: Light-duty

Pros

• Comes with 100 anchors
• Suitable for для бетона, кирпича, блоков, гипсокартона и штукатурки
• Ребристая конструкция
• Может использоваться с винтами № 8, № 10 или № 12

Минусы

• Не подходит для тяжелых работ
• Некоторые пользователи сообщают о производственных дефектах

Получите якоря Hillman Group на Amazon и в Walmart.

Фото: amazon.com

Проверить последнюю цену

Анкерные гвозди CONFAST с молотком предлагают быстрое и простое решение для крепления предметов к бетонной поверхности. Анкеры имеют толщину ¼ дюйма и длину 1¼ дюйма, и они работают в бетоне, кирпиче или блоке. Все, что требуется, — это сверло диаметром ¼ дюйма, чтобы просверлить отверстие в элементе, прикрепляемом к бетонной поверхности, и несколько ударов молотком, чтобы установить этот анкер на место.

Анкеры изготовлены из сплава Zamak, представляющего собой смесь алюминия, магния и меди. Эти материалы упрощают установку анкеров, но они также обеспечивают надежную фиксацию, когда гвоздь забивается.

Product Specs

• Type: Hammer-set
• Material: Zamak (aluminum, magnesium, and copper)
• Load-Bearing Capability: Heavy-duty

Pros

• Подходит для использования на бетоне, кирпике и блоке
• Легкая установка
• Прочная конструкция

Cons

• Цена по сравнению с аналогичными вариантами
• . водить якоря на амазоне.

  Фото: amazon.com

  Проверить последнюю цену

  Еще один вариант анкеровки бетона — гидравлический состав DryLok Cement. 4-фунтовое ведро подходит для крепления оборудования к бетонным поверхностям и работает даже под водой.

  Этот продукт представляет собой сухой порошок, который пользователи смешивают с водой для создания соединения. Он на 100 процентов водонепроницаем и работает как внутри, так и снаружи помещений. Пользователи могут заполнить большую часть отверстия компаундом, а затем вставить резьбовой стержень или другое оборудование для постоянной фиксации. Он также подходит для установки столбов и перил в бетоне без крепежа. Состав затвердевает за 3–5 минут, при этом большие отверстия занимают больше всего времени.

  Характеристики продукта

  • Type: Liquid
  • Material: Hydraulic cement
  • Load-Bearing Capability: Heavy-duty

  Pros

  • Ample quantity provided
  • Can be used in dry and wet настройки
  • Наборы от 3 до 5 минут

  Минусы

  • Некоторые пользователи сообщают о трудностях с использованием

  Приобретите якоря DRYLOK на Amazon и в Walmart.

  Наш вердикт

  В качестве надежного и легкого цементного анкера мы рекомендуем комплект анкеров Klein Tools с винтами и пластиковыми анкерами, входящий в организационный чемоданчик. В качестве альтернативы, если вы ищете прочные анкеры для бетона, анкеры Bolt Dropper подходят для кирпича, бетона, блоков, гипсокартона и штукатурки и могут использоваться в коммерческих условиях.

  Как мы выбирали лучшие анкеры для бетона

  Мы исследовали наиболее востребованные анкеры для бетона в соответствующих категориях и обнаружили, что лучшие варианты определяются их типом, материалами, несущей способностью, совместимостью с различными поверхностями, и другие специальные функции, включенные ведущими брендами.

  Чтобы обеспечить в нашем списке самые надежные и разнообразные варианты на рынке, мы включили пластиковые, жидкие и забиваемые анкеры, а также винты для легких и тяжелых нагрузок. Многие из вышеперечисленных отмычек подходят для использования на бетоне, кирпиче, блоках, гипсокартоне и штукатурке. Рекомендуемый список включает анкеры из различных материалов, включая нержавеющую сталь, алюминий, магний, медь, гидравлический цемент и пластик. Кроме того, некоторые из вышеперечисленных анкеров бывают разных размеров с организационными футлярами и сверлами для простоты использования.

  Часто задаваемые вопросы

  Есть много информации о бетонных анкерах, и некоторые дополнительные вопросы могут начать приходить на ум. Этот раздел направлен на то, чтобы устранить эти опасения, и он состоит из некоторых из наиболее часто задаваемых вопросов о лучших бетонных анкерах. Не забудьте проверить ответ на свой вопрос ниже.

  В: Насколько глубоко должны быть анкеры в бетоне?

  Каждый продукт имеет свои требования, и на упаковке указывается глубина отверстия. В случае 3-дюймовых шурупов по бетону, перечисленных выше, дюйм резьбы должен находиться в самом бетоне. Для пластиковых анкеров лучше всего входить примерно на ¼ дюйма глубже, чем длина анкера.

  В: Какой тип бетонного анкера считается постоянным?

  Анкеры, которые домашние мастера должны разрушить, чтобы удалить прикрепленные материалы, считаются постоянными. Таким образом, анкеры с гвоздями и их различные варианты являются постоянными, а пластиковые анкеры, щиты и шурупы для бетона — нет.

  В: Какой длины крепеж для бетона следует использовать?

  Длина зависит от толщины материала, прикрепляемого к бетону, и используемого крепежа. Инструкции для каждого из них указаны на упаковке.

  В: Какие анкеры для бетона самые прочные?

  Клиновые анкеры, как правило, самые прочные анкеры, но не во всех случаях требуется анкер повышенной прочности. Некоторым подойдет пластиковый настенный анкер или версия с гвоздями.

  4 метода удаления анкерных болтов из бетона

  Назад в блог

  10 февраля 2014 г.

  • Крепление распределителя
  • Распределитель крепежа
  • Крепежная промышленность
  • Тяжелые болты с шестигранной головкой
  • Промышленный крепеж
  • Гайки и болты
  • Крепеж из нержавеющей стали

  Роль анкерных болтов для бетона заключается в создании постоянной или, по крайней мере, полупостоянной связи между конструкцией и бетонным элементом. Поэтому не давите на анкерный болт слишком сильно, когда он отказывается сдвинуться с места; просто делает свою работу. Чем тщательнее работа по установке, тем сложнее […]

  Роль бетонных анкерных болтов заключается в создании постоянной или, по крайней мере, полупостоянной связи между конструкцией и бетонным элементом. Поэтому не давите на анкерный болт слишком сильно, когда он отказывается сдвинуться с места; просто делает свою работу. Чем тщательнее работа по установке, тем труднее будет сместить анкерный болт со своего места. Трудно, но не невозможно, как вы узнаете из следующего руководства. Четыре следующих метода перечислены в порядке сложности и сложности процедуры, а также специфики инструментов, необходимых для работы. Давайте уточним.

  1. С применением грубой силы (в виде молотка и монтировки)

  Метод, требующий наименьшей осторожности, заключается в том, чтобы сначала засунуть монтировку под пластину анкера, ударив по ней молотком. Затем надавите на обшивку вниз, чтобы поднять ее — для этого вам понадобится немного силы. С помощью плоскогубцев улучшите захват болта и, если необходимо, начните сверлить небольшие углубления в обшивке, которые впоследствии будут отколоты молотком. После этого можно использовать шлифовальную машину, чтобы отрезать анкерный болт.



  2. Небольшой рычаг от пары гаек с резьбой

  Менее традиционная техника, которая, честно говоря, имеет ограниченные шансы на успех, но попытка не помешает, заключается в прикреплении гаек с резьбой к анкерному болту. Затяните их как можно сильнее и убедитесь, что они находятся на одном уровне с верхней частью болта. Резьбовые гайки могут обеспечить превосходный рычаг при попытке снять болт с помощью плоскогубцев. Основная причина, по которой этот метод может работать или не работать, заключается в том, что он в значительной степени зависит от неправильной установки болта. Анкерный болт, эффективно заделанный в бетон, имеет тенденцию сплавляться с материалом, что значительно затрудняет его извлечение.

  3. Использование 2 на 4 в качестве посредника

  Хотя может показаться, что этот подход также основан на грубой силе, правда в том, что на самом деле вам нужно быть очень осторожным и идеально контролировать свои движения. По сути, одна сторона 2 на 4 помещается на анкерный болт, а другая удерживается вами. Используя деревянный молоток среднего размера, несколько раз ударьте по концу доски, которая опирается на анкер, каждый раз немного увеличивая скорость движения. Вы должны быть осторожны, чтобы не погнуть якорь в сторону в процессе; удары должны идти прямо по пластине якоря.

  4. Выломайте зажимы тисков или, если у вас их нет, трубный ключ

  В крайнем случае в дело вступают тиски или ваш проверенный трубный ключ. Любой из этих инструментов должен предоставить вам рычаг для извлечения упрямого болта. Помните, что вы также можете максимизировать выходной крутящий момент для трубного ключа, присоединив дополнительную трубу, но слишком быстрое вращение может привести к ее изгибу.

  Об авторе

  Начал свою карьеру в мире крепежа в 19 лет.69 at, Parker Kalon Corp., производитель винтов из Нью-Джерси, расположенный в Клифтоне, штат Нью-Джерси, занимается управлением запасами, планированием вторичного производства и завершает закупки. В 1971 году я устроился на работу в компанию Star Stainless Screw Co., Тотова, штат Нью-Джерси, работая в отделе внутренних продаж, а затем в качестве внешнего продавца, сделав успешную карьеру в Star. В 1980 году у меня с другом возникло желание основать собственную компанию по продаже крепежных изделий. название: Дивспек, Кенилворт, Нью-Джерси. Это было успешное приключение, но закончилось в 1985 лет, когда я основал Melfast в августе 1985 года, и до сих пор остается конкурентоспособным и успешным. Melfast обслуживает рынок OEM, имея около 400 счетов по всей стране.

  • 9 июня 2016 г.

    Советы по термообработке крепежа

    Ларри Мелоне Президент

  • 28 июня 2015 г.

    Способы мониторинга использования крепежа на вашем производственном предприятии

    Ларри Мелоне Президент

  Анкеры для монолитного бетона – Williams Form Engineering Corp.

  Компания Williams Form Engineering может поставить широкий спектр систем монолитных бетонных анкеров. От J-, U- и L-образных болтов до специальной системы анкеров с пост-натяжением, которую компания Williams использовала в нескольких крупных проектах. Критерии проектирования закладных анкеров можно найти в ACI 318.

  Монолитная система с последующим натяжением

  Система, показанная ниже, позволяет инженеру спроектировать анкерную систему, которая может быть залита на месте, а после схватывания бетона анкер может быть подвергнут предварительному напряжению. Разрыватель связи обеспечивает свободную длину напряжения, обычно используемую в системах пост-натяжения. Длина свободного напряжения помогает предотвратить потерю нагрузки и растрескивание бетона, что в конечном итоге может привести к проблемам с коррозией или усталостным разрушениям. После предварительного напряжения анкера внутреннюю часть втулки можно залить цементным раствором или предварительно смазать антикоррозионным средством перед установкой анкера.

  Анкер-косичка с градиентом напряжения

  Запатентованный анкер-косичка с градиентом напряжения Williams имеет уникальную конструкцию, которая постепенно увеличивает глубину каждого обжима для создания анкера-косички на всю длину. Меньшие извитости спереди позволяют косичке удлиняться через бетон, тем самым передавая нагрузку по всей своей длине. Анкер градиента напряжения представляет собой положительный «нескользящий» анкер, который может быть размещен в пределах 3 дюймов от края даже в бетоне с низкой прочностью на сжатие.

  Williams сочетает в себе дополнительную прочность анкеров с косичками с градиентом напряжения и высокопрочную сталь 120 KSI, что обеспечивает большую прочность на фунт по сравнению с мягкой сталью. Высокопрочный стержень диаметром 1/2 дюйма выполняет работу стержня из мягкой стали диаметром 5/8 дюйма. Всегда помните, что анкеры должны быть установлены во время заливки и не позднее, чем через час после завершения заливки. Хорошо обработайте бетон вокруг косички при укладке.

  При использовании анкеров WilliamsStress Gradient Pigtail достигаются следующие фактические преимущества.

  • Достигнуто максимальное заглубление анкера Pigtail
  • Обжимной рисунок с градиентом напряжения деформирует сталь, обеспечивая превосходную прочность сцепления
  • Высокопрочная сталь выдерживает высокие рабочие нагрузки без сварных швов, которые могут ограничивать прочность



  Косичка с закруглением

  B5S Анкер косичка с градиентом напряжения – ASTM A108 Класс C1045

  Стандартные длины		Радиальные длины			Безопасный Рабочая нагрузка (2:1 SF)	Максимальная Сила
  Диаметр	Всего Длина	А	Б	C Общая длина
  3/8” – 8 НЗ (9,5 мм)	12 дюймов (305 мм)	4 дюйма (102 мм)	10 дюймов (254 мм)	22 дюйма (559 мм)	4,9 тысячи фунтов (22 кН)	9,8 тысяч фунтов (44 кН)
  1/2” – 13 UNC (13 мм)	18 дюймов (457 мм)	4 дюйма (102 мм)	10 дюймов (254 мм)	24 дюйма (610 мм)	8,5 тысяч фунтов (38 кН)	17 тысяч фунтов (76 кН)
  5/8” – 11 UNC (16 мм)	24 дюйма (610 мм)	6 дюймов (152 мм)	12 дюймов (305 мм)	30 дюймов (762 мм)	14 тысяч фунтов (60 кН)	27 тысяч фунтов (120,6 кН)
  3/4” – 10 UNC (19 мм)	24 дюйма (610 мм)	6 дюймов (152 мм)	12 дюймов (305 мм)	30 дюймов (762 мм)	20 тысяч фунтов (89 кН)	40 тысяч фунтов (178 кН)
  7/8” – 9 UNC (22 мм)	30 дюймов (762 мм)	8 дюймов (203 мм)	14 дюймов (356 мм)	36 дюймов (914 мм)	28 тысяч фунтов (123 кН)	55 тысяч фунтов (246 кН)
  1” – 8 UNC (25 мм)	36 дюймов (914 мм)	8 дюймов (203 мм)	14 дюймов (356 мм)	42 дюйма (1067 мм)	36 тысяч фунтов (162 кН)	73 тысячи фунтов (323 кН)
  1-1/8” – 7 UNC (29 мм)	36 дюймов (914 мм)	Н/Д	Н/Д	Н/Д	41 тысяча фунтов (180 кН)	81 тысяча фунтов (360 кН)
  1-1/4” – 7 UNC (32 мм)	42 дюйма (1067 мм)	Н/Д	Н/Д	Н/Д	51 тысяча фунтов (254 кН)	102 тысячи фунтов (508 кН)
  2” – 6 ООН (51 мм)	72 дюйма (1829 мм)	Н/Д	Н/Д	Н/Д	139 тысяч фунтов (657 кН)	279 тысяч фунтов (1313 кН)

  Данные по анкерам отражают результаты внутренних испытаний, а закладные анкеры не соответствуют требованиям стандарта ACI 318. Указанная длина косичек рекомендуется для бетона с давлением 3000 фунтов на квадратный дюйм или выше.

  Анкер для колонн B3Z

  Анкер для колонн Williams B3Z был разработан для использования в большинстве общих конструкций, в частности, для анкеровки машин, колонн или опор электропередач. Благодаря двухкомпонентной конструкции этот анкер можно устанавливать заподлицо с бетоном, что устраняет помехи при укладке и отделке бетона. Затем анкерный стержень можно удобно ввинтить в замененный анкерный узел по мере необходимости. Анкерные шпильки и стержни Williams Column изготовлены из стали ASTM A108 Grade C1045 с высокой прочностью на растяжение. Муфты рассчитаны на превышение прочности стержня. Анкеры доступны в большинстве диаметров. Предусмотрены пластиковые колпачки для защиты резьбы во время заливки бетона

  J-образные болты B4S

  J-образные болты с круглым или квадратным дном с большинством комбинаций длины и радиуса для широкого спектра применений. Доступны в большинстве диаметров со спиральной или V-образной резьбой. Для заказа укажите диаметр, размеры А и В, тип и длину резьбы.

  Г-образные болты B3S

  Могут использоваться в качестве встроенных анкерных болтов. Доступны в большинстве диаметров со спиральной или V-образной резьбой. Для заказа укажите диаметр, размеры А и В, тип и длину резьбы.

  Анкерные болты — белая крышка

  Подтверждение отгрузки

  Этот товар недоступен для доставки и не будет добавлен в вашу корзину.

  Этот товар доступен для доставки и добавлен в вашу корзину.

  Этот товар может быть доставлен только в некоторые места

  Пожалуйста, введите почтовый индекс доставки ниже, чтобы определить право на доставку:

  Неверный почтовый индекс. Пожалуйста, введите 5-значный почтовый индекс США.
  .

  Товар(ы) добавлен

  Добавить продукт(ы) в список избранного

  Товар(ы) добавлен(ы) в {{ listName }}

  Список моих любимых{{ name }}

  Продукты | Содержание

  • Товары
  • Содержание

  {{всего}} {{itemStringValue}}

  Просмотрено 24 на страницеПросмотрено 48 на странице

  Сортировать по релевантностиСортировать по популярностиСортировать по бренду ↑Сортировать по бренду ↓

  Сортировка и фильтрация

  Введите свой почтовый индекс для точной цены или Создайте учетную запись


  Неверный почтовый индекс. Пожалуйста, введите 5-значный почтовый индекс США.

  По вашему запросу ничего не найдено

  {{ product.name }}

  {{ product.desc }}

  {{ наименование товара }}


  Артикул №: {{ product.defaultVariant.code }}

  Был:

  {{product.defaultVariant.defaultPrice.formatted}}

  {{ product. defaultVariant.mapPrice.formatted }}

  {{ product.defaultVariant.finalPrice.formatted }}

  В наличии рядом с вами

  Доступно для заказа

  {{deps.UserLocation.selectedBranch.City}}
  {{deps.UserLocation.selectedBranch.DaytimePhoneNumber}}

  {{deps.UserLocation.defaultLocation.City}}
  {{deps.UserLocation.defaultLocation.DaytimePhoneNumber}}

  РАСПРОДАНО

  ДОСТАВКА НЕДОСТУПНА ДЛЯ {{deps. UserLocation.currentZipCode}}

  Позвоните в свой филиал, чтобы узнать цену

  {{deps.UserLocation.selectedBranch.City}}
  {{deps.UserLocation.selectedBranch.DaytimePhoneNumber}}

  {{deps.UserLocation.defaultLocation.City}}
  {{deps.UserLocation.defaultLocation.DaytimePhoneNumber}}

  {{ product.minPrice.formatted }} – {{ product.maxPrice.formatted }}

  В наличии рядом с вами

  {{ product. maxPrice.formatted }}

  В наличии рядом с вами

  Позвоните, чтобы узнать цену

  Купить сейчас

  Откройте для себя лучшие цены и
  Преимущества конкретного местоположения

  Спасибо, не надо!

  Спасибо, не надо!

  Бетонные анкерные болты: почему эти маленькие компоненты имеют большое значение — следующий уровень



  «Столбцы стеллажей, не прикрепленные к полу, являются серьезной проблемой стеллажей, на которую OSHA часто ссылается в соответствии с пунктом об общих обязанностях Закона об охране труда, в котором говорится, что работодатели обязаны предоставить своим работникам место работы, которое «свободно от известных опасностей, которые вызывают или могут причинить смерть или серьезный вред работникам. Это довольно широкое требование!

  Однако существует справочный документ, который часто используется OSHA в сочетании с Положением об общих обязанностях для указания работодателей на стеллажи для поддонов и другие типы промышленных стальных стеллажей, которые не закреплены должным образом. Этот документ — ANSI/RMI Mh26.1 — Спецификация по проектированию, тестированию и использованию промышленных стальных стеллажей для хранения. В разделе 1.4.7 спецификации указано:

  .

  Нижняя часть всех колонн должна быть оснащена опорными плитами колонн, как указано в Разделе 7.1. Все стойки стойки должны быть прикреплены к полу с помощью анкерных болтов , которые должны быть рассчитаны в соответствии с разделом 7.3, чтобы противостоять всем действующим силам, как описано в разделе 2.1 или разделе 2.2.

  Но прежде чем вы поспешите купить коробку анкерных болтов для бетона, важно понять, что тип бетонных анкеров, который вы выберете для крепления стеллажей для поддонов, может повлиять на целостность всей вашей системы. На самом деле, вы должны использовать анкеры, указанные вашим производителем или инженером для вашего конкретного применения и строительных норм, но чтобы понять, почему ваши маленькие анкеры на самом деле имеют большое значение, давайте взглянем на различные доступные анкерные болты для бетона и как они разработаны.

  Типы бетонных анкерных болтов, используемых для стеллажа для поддонов

  Клиновые анкерные болты

  Одним из типов анкерных болтов для крепления колонн стеллажа к полу является бетонный клиновой анкер. Эти анкерные болты специально разработаны для использования в твердом бетоне и доступны в различных диаметрах, длинах и длинах резьбы. Они могут быть изготовлены из углеродистой или нержавеющей стали.

  Клиновые анкеры помещаются в просверленное отверстие, затем забиваются и фиксируются шайбой и гайкой. Когда анкер забивается в отверстие, болт фиксируется за счет механического заклинивания на конце крепежного элемента. Клиновые анкерные болты не снимаются; если вы переставите стеллаж для поддонов, вам придется отпилить верхнюю часть анкера, чтобы он был на одном уровне с полом.

  Клиновые анкеры эффективны, когда бетон находится в хорошем состоянии и сохраняется минимальное расстояние.

  Анкерные болты

  Бетонные анкеры также можно использовать при анкеровке складских стеллажей для поддонов. Ударный анкер представляет собой анкер ударно-распорного типа. Преимущество распорного анкера состоит в том, что гайку и шайбу можно легко настроить для нужной заделки, и установщик знает, что анкер полностью закрепился в бетоне, когда штифт полностью войдет в верхнюю часть анкера. Как и клиновые анкеры, ударные анкеры несъемные.

  Анкерные болты какого размера вам нужны?

  Вам следует проверить местные строительные нормы и правила и/или попросить инженера определить размеры анкерных болтов, необходимых для конкретного применения. Когда вы получите разрешение на использование своего склада, вы будете проинформированы об используемом размере и о том, насколько глубоко должны быть встроены анкеры. Вот некоторые из факторов, определяющих размер анкерного болта:

  • Вес элемента , который нужно прикрепить к бетону
  • Размер отверстия в опорной плите стойки (размер отверстия имеет решающее значение для удерживающих свойств клинового анкера).
  • Ровность пола (клиновой анкер является единственным анкером, обеспечивающим необходимые функции для выравнивания и выравнивания).
  • Толщина бетона (избегайте слишком близкого расположения рабочего конца бетонного анкера к нижней части бетона).
  • Твердость бетона
  • Сейсмическая активность

  О удерживающей способности

  Удерживающая способность любого анкера зависит от качества и прочности самого бетона. Наилучшие показатели удерживания достигаются, когда бетон твердый, а анкеровка глубокая. Диаметр болта также влияет на значения удержания. При сравнении технических данных от разных производителей следует учитывать, относятся ли приведенные значения к предельным нагрузкам или к номинальным рабочим нагрузкам. Подходит любой тип, но обязательно используйте эквивалентные значения при сравнении болтов разных производителей.

  Сколько анкерных болтов вам нужно?

  Хотя стандартная опорная плита имеет два или более отверстий, они обычно используются только для различных вариантов размещения, не обязательно для крепления стойки стойки более чем в одном месте. Обычно вы просто используете один анкерный болт на колонну; поскольку они расположены так близко друг к другу, использование большего количества анкерных отверстий может ослабить бетонный пол. Однако с большими опорными плитами у вас может быть больше двух анкерных болтов — до четырех. Вы обязательно должны проверить свои строительные нормы и правила и проконсультироваться с инженером, потому что количество необходимых болтов может варьироваться в зависимости от размера базовой плиты, вашего местоположения или множества других факторов. Сейсмические требования часто требуют специального крепления.

  Проектирование и проектирование анкерных болтов для бетона

  В спецификации ANSI/RMI указано, что анкерные болты должны быть спроектированы в соответствии с разделом 7.3, в котором говорится: «Конструкция анкерных болтов должна соответствовать положениям Приложения ACI 318. D.

  Так что же такое Приложение D ACI 318? Здесь все становится действительно интересным, так что следите за нашими последующими публикациями, в которых мы познакомимся с захватывающим миром дизайна анкерных болтов! (Узнайте первым – подпишитесь на наш блог сейчас, чтобы получать следующую публикацию прямо на вашу электронную почту!)

  Мы серьезно относимся к каждой части вашей системы паллетных стеллажей.
