Анкерные болты для бетона: применение, размеры, виды, монтаж

Для крепления различных конструкций, оборудования и деталей к бетонному основанию используются анкера. Это металлические изделия в виде стержня с втулками, уширителями, гильзами и прочими приспособлениями, обеспечивающими требуемое сцепление с материалом. Строительные анкера изготавливают из прочной нержавеющей или оцинкованной стали, алюминия или латуни с нанесением составов, защищающих от коррозионных процессов.

Содержание

1. Принцип работы и применение
2. Виды и методы крепления
3. Распорные
4. Забивные
5. Рамные
6. Саморезы по бетону
7. Разжимные
8. Химические
9. Характеристики и размеры анкерных болтов по бетону
10. Инструкция по установке
11. Сверление
12. Установка анкера с гайкой
13. Установка химического анкера
14. Цены на анкерные болты для бетона

Принцип работы и применение

Бетон представляет собой пористый материал, обладающий неоднородной структурой. В месте крепления формируются усилия — на сжатие, срез, изгиб, сдвиг, вырыв или скручивание, которые воспринимаются анкером и несущей конструкцией.

Применяются такие принципы работы:

1. Формирование силы трения при взаимодействии материала основания с поверхностью болта. Распор обеспечивается металлическими цангами и дюбелями.
2. Сопротивление материала смятию или излому на глубине анкеровки за счет цанговых втулок на крепеже, расширения, а также изогнутой формы стержня.
3. Компенсация действующих нагрузок касательными напряжениями в месте контакта металлического стержня и монолита при замоноличивании или склеивании. По такому принципу работают гладкие закладные детали и клеевые анкера.

Анкерам отводится конструктивная или несущая функция. В последнем случае — это нагруженное крепление, где с основанием соединяют:

• балки;
• балконные консоли, плиты перекрытия;
• колонны, фермы;
• лестничные площадки и марши, лифты;
• отделочные и стеновые панели;
• инженерное оборудование, коммуникации;
• пристройки;
• дверные и оконные коробки;
• козырьки, навесы;
• вытяжки;
• потолочные светильники;
• подвесные потолки.

Метизы используются для укладки лаг на полы из бетона или плиты с пустотами. К монтажу таких болтов прибегают при креплении навесной мебели и электрооборудования на стену.
Крепеж конструктивного типа используется с целью предотвращения смещения элементов узла, которые оказываются устойчивы за счет собственного веса и рихтовки в процессе строительства.

Сейчас анкеры применяются при возведении буквально каждого здания. Их монтаж осуществляется до или после заливки бетона.

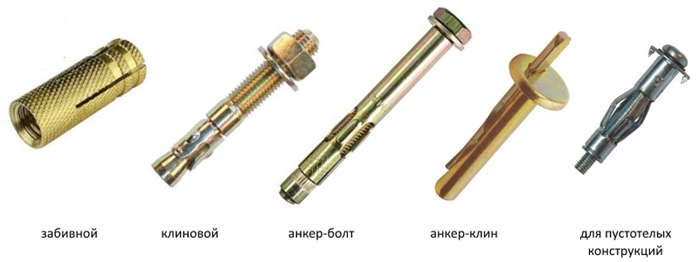

Виды и методы крепления

Анкерное крепление осуществляется с использованием изделий различного типа из стали в тех случаях, когда используются одна или сразу несколько действующих сил — межмолекулярная связь при склеивании, упор, трение.

Анкеры классифицируются по таким признакам:

• назначение — для фундамента, потолка, рам, универсальные варианты;
• форма — изогнутая или прямая;
• конструкция — сборная, цельная;
• поверхность — с резьбой, гладкая;
• площадь контакта — для пористого или плотного материала;
• способ установки — вкручивание, забивание, сквозное крепление, вклеивание.

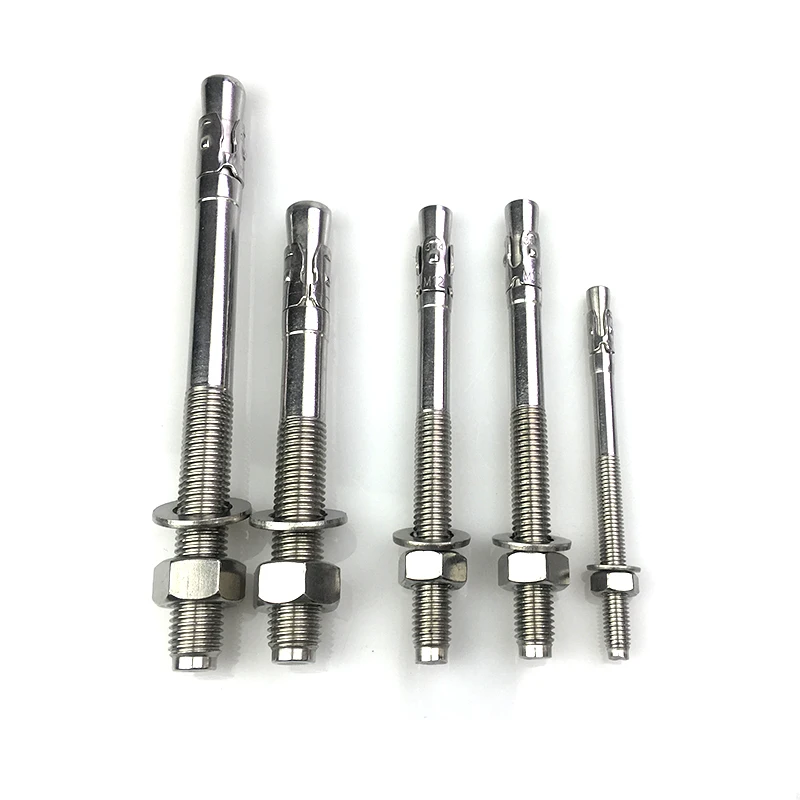

Распорные

Распорные анкера с гайками применяются в тех случаях, где работает сила трения. Они имеют вид шпильки с резьбой, втулкой и наконечником конической формы. В процессе вкручивания шпилька расклинивается, надежно удерживая болт в бетоне.

Среди преимуществ клиновых метизов:

• предельно простой монтаж;
• возможность осуществления сквозной установки;
• высокая несущая способность.

Клиновый крепеж используется сугубо для плотных бетонов. Их нужно довольно глубоко погружать, при этом нет возможности повторного применения.

Если на конце стержня используется кронштейн вместо гайки, на крепление такого типа можно подвешивать оборудование.

Клиновой анкер подразделяется на несколько разновидностей гильзовый и втулочный метизы. Они выпускаются в виде болта, на конце которого предусмотрена специальная расклинивающая гайка или предусматриваться шпилька с уширением конической формы. Чтобы внутреннее напряжение распределялось равномерно, изделия усиливаются двойным распором.

Метизы данного типа применяются в бетонах средней и высокой плотности. Благодаря большой площади контакта при небольшом диаметре стержня могут быть выдержаны значительные нагрузки.

Забивные

Для плотного бетона используются забивные метизы небольшой длины с внутренним конусом и метрической резьбой. В процессе вкручивания шпильки или болта он расклинивает основание.

Крепление легко изготовить и оно не будет выступать на поверхность. Такой вариант применяется при установке коробов, воздуховодов и прочего инженерного оборудования.

Метиз забивают в подготовленное отверстие, после чего его расклинивают с помощью кернера-бородка с последующим закручиванием стержня с резьбой любой длины.

К забивному типу относят дюбель-гвоздь или потолочный анкер, которые крепятся на основание с через деталь. Это подходящий вариант для реек, подвесов, потолков Армстронг, а также монтажных закладных. Так как болты нельзя снять, они не редко применяются в качестве противопожарного и противовандального крепежа.

Рамные

Такой тип предназначен для раскрепления дверных или оконных коробок. Разрез гильзы идёт по всей длине, а за счет небольшой  расклинивающей гайка в процессе затягивания обеспечивается поджим конструкции к проему вплоть до необходимого положения.

В верхней части гильзы с целью защиты от смещения и проворачивания вокруг оси располагаются упоры.

Саморезы по бетону

Резьба по всей длине метиза позволяет получить очень прочное соединение. При вкручивании в самореза в бетон наблюдается высокое сопротивление на вырыв или сдвиг изделия. За счет этого несущая способность оказывается очень большой.

Разжимные

К данному типу относят болт Молли, также известный как «бабочка». Используется для установки полок, светильников, карнизов и картин в пустотелых бетонных конструкциях, характеризующихся низкой несущей способностью.

Цанга на винте или болте имеет вид раскрывающейся юбки, которая в процессе вкручивания стержня упирается в полости основания с внутренней стороны.

С внешней стороны цанги специальные шипы будут углубляться в бетон, не давая метизу смещаться или проворачиваться в процессе монтажа. Такой болт может продаваться без винта.

Химические

Химический анкер представляет собой быстротвердеющую массу с полужидкой консистенцией, посредством которой болты или шпильки вклеиваются в основание.

Характеристики и размеры анкерных болтов по бетону

Болты данного типа по размерам подразделяются на три группы:

• малые — до 8×55 мм;
• средние — до 12×120 мм;
• крупные — до 24×220 мм.

Болты маркируются согласно габаритам с указанием диаметра резьбы, номера сверла, толщины закрепляемой детали, а также глубины отверстия для монтажа.

Так, например обозначение М8 10/60-115 расшифровывается следующим образом:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• толщина прикрепляемого элемента — 60 мм;
• длина анкера — 115 мм.

Технические характеристики:

• минимальная вырывающая сила;
• допустимый максимальный крутящий момент;
• допустимый изгибающий.

Вес метизов можно посмотреть в таблице параметров крепежа.

На основании протоколов испытаний осуществляется составление специальных таблиц с данными о рекомендуемой расчетной и предельно возможной нагрузке на единицу, расстоянии между осями и от края. С учетом этих сведений производится расчет и подбор крепежа с необходимыми характеристиками.

Инструкция по установке

Монтаж анкеров по бетону осуществляется на готовое основание, либо до того, как будет начат процесс заливки монолита.

В первом случае процесс осуществляется с подготовкой скважины и установкой изделия.

Во втором случае болт, шпилька или другая закладная деталь закрепляется с помощью проволоки или приваривается к арматурному каркасу с последующей заливкой раствора.

Для защиты резьбы от загрязнения используется пленка. К дальнейшим работам приступают только тогда, когда бетон наберет необходимую прочность.

Сверление

Перед установкой забивного, распорного или разжимного анкерного болта в бетон, нужно сначала подготовить отверстие, а именно:

1. Разметить места, где будут располагаться метизы.
2. Просверлить с помощью перфоратора или дрели скважину на 20 мм длиннее стержня и диаметром в соответствии с маркировкой болта.
3. Очистить отверстие от остатков сверления посредством.

Если требуется закрепить на основании ту или иную деталь, первым делом её нужно просверлить, а после проделать скважину в несущем элементе сквозь полученное отверстие.

Установка анкера с гайкой

Необходимость применения анкерного болта с гайкой возникает при закрепления тонких конструкций к основанию, например, это может быть металлический уголок или деревянная доска.

Болт забивается в отверстие с помощью молотка, а для закручивания гайки используется ключ. Желательно задействовать накладку из обрезка доски или бруска.

Если нужно удалить болт, перед его извлечением из стены нужно сначала ослабить гайку.

Если необходимо подвесить бытовую технику или оборудование на стену, используются анкеры не с гайкой, а кронштейном. Его необходимо вкручивать до упора таким образом, чтобы в итоге крюк смог занять то положение, которое необходимо.

Установка химического анкера

Инъекционные или жидкие дюбели монтируют в соответствии с инструкцией изготовителя. Они выпускают в картриджах или капсулах. Каждый вид монтируется по своему с определенными особенностями:

• Капсула располагается в отверстии, после чего в неё вкручивают шпильку или болт. Выжидают, пока состав полностью не затвердеет.
• Картридж заряжается в пистолет, скважину заполняют под давлением, а затем производят монтаж метиза.

Технология ремонта трещин в бетоне методом инъектирования, читайте здесь.

Цены на анкерные болты для бетона





Видео: Примеры монтажа разлиных анкеров:







Крепление анкерными болтами в Комсомольске-на-Амуре: 500-товаров: бесплатная доставка, скидка-66% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Крепление анкерными болтами

Анкерный болт и шнур

В МАГАЗИНЕще цены и похожие товары

332

838

Набор для крепления Apeyron 22-03 с кольцом люстр весом до 150 кг. Болт анкерный 10х60 мм М8 Тип:

В МАГАЗИНЕще цены и похожие товары

273

778

Набор для крепления Apeyron 22-04 с крюком люстр весом до 150 кг. Болт анкерный 10х60 мм кольцом М8

В МАГАЗИНЕще цены и похожие товары

113

147

БЕРИ И КРЕПИ — Набор для крепления люстры с кольцом весом до 150кг (болт анкерный (анкер) 10х60 М8)

В МАГАЗИНЕще цены и похожие товары

184

271

Набор для крепления водонагревателя (бойлера) до 200 л (анкерный болт 12 х 70, 2 шт.) Тип: Комплект

В МАГАЗИНЕще цены и похожие товары

Крепления анкерный болт 12мм 371417

В МАГАЗИНЕще цены и похожие товары

Анкерный болт M10 х 80мм для крепления турников и кронштейнов Материал: металл, Страна

В МАГАЗИНЕще цены и похожие товары

118

292

БЕРИ И КРЕПИ — Набор для крепления люстры с крюком весом до 150кг (болт анкерный (анкер) 10х60 М8)

В МАГАЗИНЕще цены и похожие товары

Набор для крепления бойлера и водонагревателя MasterProf, 200л. ,анкерный болт 12х70,2 шт.

В МАГАЗИНЕще цены и похожие товары

Набор для крепления бойлера и водонагревателя MasterProf, 200 л., анкерный болт 12х70, 2 шт. Вес:

ПОДРОБНЕЕЕще цены и похожие товары

idn500 Анкерный болт 12х129мм с гайкой для крепления колесоотбойника Тип: анкер, Тип анкера:

ПОДРОБНЕЕЕще цены и похожие товары

Крепления анкерный болт 12 мм, 371417 Производитель: NO NAME

ПОДРОБНЕЕЕще цены и похожие товары

Анкерный болт 12×100 мм цинк Производитель: Стройбат, Тип анкера: распорный, Материал: сталь

ПОДРОБНЕЕЕще цены и похожие товары

Анкерный болт Стройбат 12×250 мм с гайкой Производитель: Стройбат, Тип анкера: распорный,

ПОДРОБНЕЕЕще цены и похожие товары

09081 Крепление для водонагревателя (анкерный болт 12х70, 2шт. )

ПОДРОБНЕЕЕще цены и похожие товары

Анкер 12х100 болт Тип: анкер

ПОДРОБНЕЕЕще цены и похожие товары

Анкер болт 10х100мм,Болты Тип: анкер

ПОДРОБНЕЕЕще цены и похожие товары

Кронштейн для радиаторов Ogint накладной (алюминий/биметалл), в комплекте анкерные болты, дюбеля и заклепки

ПОДРОБНЕЕЕще цены и похожие товары

FBN II 6/30 Анкерный болт fischer укороченная версия для крепления в растянутом бетоне

ПОДРОБНЕЕЕще цены и похожие товары

Дорожный эксперт Болт анкерный 10х100мм для крепления колесоотбойника

ПОДРОБНЕЕЕще цены и похожие товары

PERCo PFG IH M 10 Анкерный болт для крепления калиток PERCo WHD-04, WMD-0

ПОДРОБНЕЕЕще цены и похожие товары

Бери И крепи — Набор для крепления люстры с кольцом весом до 150кг (болт анкерный (анкер) 10х60 с кольцом М8)

ПОДРОБНЕЕЕще цены и похожие товары

Крепления анкерный болт 12 мм, 371417 Производитель: NO NAME

ПОДРОБНЕЕЕще цены и похожие товары

Анкерный болт M12 х 80мм для крепления турников и кронштейнов

ПОДРОБНЕЕЕще цены и похожие товары

idn500 Анкерный болт 12х129мм с гайкой для крепления колесоотбойника Тип: анкер, Тип анкера:

ПОДРОБНЕЕЕще цены и похожие товары

Крепления анкерный болт 12мм 371417 Производитель: NO NAME

ПОДРОБНЕЕЕще цены и похожие товары

NNB Крепления анкерный болт 12мм

ПОДРОБНЕЕЕще цены и похожие товары

Анкерный болт Невский Крепеж HL 16×80 (2 шт. ) Тип: анкер, Производитель: Невский крепеж,

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Анкера, анкерные болты, клиновые анкера. — Крепеж метизы

Для подбора необходимого анкерного крепежа воспользуйтесь каталогом ниже.

	Анкерный болт с шестигранной головкой Анкерный болт с шестигранной головкой предназначен для крепления различных конструкций и оборудования большой массы к основаниям из бетона, камня, полнотелого кирпича и других твердых материалов. Может применятся при креплении к тонким бетонным перегородкам. Затягивание происходит при помощи болта. Подробнее
	Анкерный болт с потайной головкой Анкерный болт с потайной головкой является аналогом анкерного болта с шестигранной и подходит для крепление тех же конструкций.  Шлиц Pozi. Подробнее
	Анкерный болт с гайкой Анкерный болт с гайкой применяется для крепления всевозможных металлических конструкций и тяжелого оборудования к плотным основаниям, таким как бетон, природный или искусственный камень, полнотелый кирпич и др. Основное отличие от анкерного болта с шестигранной головкой в том, что затягивание происходит при помощи гайки, а не болта. Подробнее
	Анкерный болт двухраспорный Двухраспорный анкерный болт с гайкой это тот же анкерный болт с гайкой но с двумя распорными зонами, в результате чего в процеcсе монтажа расклинивание происходит в двух местах для более надежного закрепления. Показатель нагрузки на вырыв у такого типа анкера выше чем у анкерного болта с гайкой имеющего одну зону расклинивания.  Подробнее
	Клиновой анкер, анкер шпилька Клиновой анкер так же называется анкер-шпилька применяется при креплении тяжелых конструкций, балок, оборудования, элементов ограждений к основаниям из бетона, камня, полнотелого кирпича и других твердых материалов. Анкера такого типа являются самыми надежными из анкеров. Затягивание происходит при помощи гайки. Подробнее
	Анкерный болт с кольцом Анкерный болт с кольцом применим для крепления строительных лесов, подвесных конструкций, натяжных канатов, страховочных приспособлений и в такелажных работах. Анкерный болт с кольцом подходит для крепления к бетонным основаниям, а так же основаниям из камня и полнотелого кирпича. Подробнее
	Анкерный болт с крюком, полукольцо Анкерный болт с крюком, полукольцо, то же что и анкерный болт с кольцом, отличие в том, что полукольцо позволяет использовать анкер для создания быстро съемных или временных соединений при такелажных работах и для подвески оборудования. Подробнее
	Анкерный болт с Г образным крюком Анкерный болт с Г образным крюком предназначен для крепления тяжелых конструкций и оборудования, с возможностью быстрого снятия, к стенам из бетона камня и полнотелого кирпича. Подробнее
	Забивной анкер стальной Забивной анкер стальной с внутренней резьбой и распирающим конусом подходит к применению при больших нагрузках. Часто используется для монтажа подвесных конструкций коммуникаций и потолков, в сочетании с резьбовой шпилькой позволяет закрепить деталь на значительном расстоянии от основания. После монтажа анкера в основании получается точка крепления с внутренней метрической резьбой. Подробнее
	Анкер латунный (цанга латунная) Анкер латунный (цанга латунная) с внутренней резьбой, применим для легких и умеренно тяжелых нагрузок. Используется для крепления подвесных конструкций, коммуникаций и любых других предметов крепящихся болтами или винтами с метрической резьбой. Может применятся для крепления в местах где нет прямого доступа к основанию, т.е. при монтаже сквозь утеплитель подвесной потолок или гипсокартон. Накатка на поверхности препятствует проворачиванию анкера. Имеет высокие коррозионные свойства. Подробнее
	Забивной анкер с высокой степенью расклинивания Забивной анкер с высокой степенью расклинивания состоит из четырех сегментов стянутых пружиной, благодаря чему в процессе монтажа расклинивание происходит по всей длине анкера. Подходит для установки в любых материалах основания и при любых видах статических и динамических нагрузок. Внутренняя метрическая резьба. Подробнее
	Анкер-клин потолочный Анкер-клин потолочный используется для быстрого крепления металлических деталей, подвесных потолков, профилей, планок толщиной до 8мм к бетонным основаниям, а так же основаниям из камня и полнотелого кирпича. Подробнее
	Потолочный анкер Потолочный анкер применяют для монтажа подвесных потолков светильников, а так же для закреплении тросов цепей канатов и т.п. к плотным строительным материалам. Отличается быстрым монтажом. Подробнее
	Рамный дюбель металлический (рамный анкер) Рамный дюбель металлический (рамный анкер) применяют для крепления различных видов рам из дерева, металла и пластика к основаниям из бетона, камня, полнотелого кирпича и других плотных материалов. Особенность конструкции в том, что в процессе монтажа расклинивание происходит в двух местах, сначала в основании потом в закрепляемом материале. Подробнее
	Рамный дюбель металлический (рамный анкер) для пустотелых конструкций Рамный дюбель металлический (рамный анкер) для пустотелых материалов, аналог обычного рамного дюбеля, отличается конструкцией гильзы изготовленной специально для монтажа в пустотелых материалах основания. Подробнее

Анкерный болт – крепежная металлическая деталь, которая изготавливается из стойких и высокопрочных материалов. Существует большое количество типов анкерных болтов, благодаря чему область их применения весьма широка. Анкерные болты используются при монтаже к бетону различных конструкций, для установки оборудования и станков, креплению к строительному и природному камню либо полнотелому кирпичу. В целом, анкерные болты используются для проведения ремонтных и строительных работ, однако они могут быть полезны в ремонтных работах на дому.



Анкерные болты можно забивать в природный камень, кирпич, бетон. Работа анкерных болтов базируется на трех ключевых принципах: действие трения, действие склеивания и действие упора. Упором следует считать нагрузки, действующие на анкерные болты и компенсирующиеся сопротивлением материала. Склеивание поможет удержаться внутри материала анкерным болтам из-за внутреннего напряжения в месте контакта материала с телом болта. Трением называют такие нагрузки, которые воздействуют на анкерные болты в точке контакта материала с болтом. Большая часть анкерных болтов закрепляется в материале благодаря комбинации из нескольких принципов.



Анкерный болт достаточно надёжен и прост, он способен выдержать на протяжении значительного периода времени самые высокие нагрузки. Однако во избежание среза болта, изгиба, коррозий необходимо соблюдать рабочие температуры и расчетные нагрузки.



Наша компания предлагает высококачественные анкеры с крюком, с кольцом, с гайкой, анкерный болт с двойным распором, анкер с высокой степенью расклинивания и т.д.

Анкерный болт распорный

Материал: сталь
Покрытие: желтопассивированный

Анкер распорный состоит из болта с шестигранной головкой, перемещающейся по резьбовой части болта распорной цанги и внешней оболочки (гильзы).

Применение

Анкерный болт с шестигранной головкой используется при необходимости прикрепить тяжелые конструкции внутри здания и/или при повышенных эстетических и эргономических требованиях к точке крепления. Также крепление анкерными болтами с шестигранной головкой используется в случае работы электрическим гайковертом, так как, в отличие от анкерного болта с гайкой, у анкерного болта с шестигранной головкой при монтаже не происходит смещения внутренней шпильки в сторону монтажника.

Принцип действия

При вращении болта, распорная цанга перемещается вдоль продольной оси анкера вверх и расклинивает внешнюю оболочку.

Монтаж

При монтаже анкера необходимо придерживаться следующей последовательности действий:

• просверлить отверстие необходимого диаметра;
• освободить просверленное отверстие от пыли;
• вставить анкер, навесить на него деталь, загнать анкер до упора молотком;
• затянуть головку болта на 3-5 оборотов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение	Do диаметр сверла, мм	G мин. глубина при сквозном монтаже, мм	Н глубина анкеровки, мм	L длина анкера, мм	S макс. толщина прикрепляемого материала, мм	М резьба	мин. вырыв. сила, кН бетон В 25	допустимый изгибающий момент, Нм	макс. крутящий момент при анкеровке, Нм	вес 1000 штук, кг
8/ 15х65	8	65	35	69	15	М6	10,5	5,2	10	24,12
8/ 40х90	8	90	35	94	40	М6	10,5	5,2	10	31,10
8/ 65х115	8	115	35	119	65	М6	10,5	5,2	10	36,57
10/ 10х65	10	65	40	70	10	М8	13,1	12,9	25	41,00
10/ 35х90	10	90	40	95	35	М8	13,1	12,9	25	52,60
10/ 60х115	10	115	40	120	60	М8	13,1	12,9	25	67,80
12/ 10х75	12	75	50	81	10	М10	18,3	25,7	40	70,65
12/ 25х90	12	90	50	96	25	М10	18,3	25,7	40	83,85
12/ 50х115	12	115	50	121	50	М10	18,3	25,7	40	102,40

Анкерные болты в фундаментах 👉 зачем нужны, когда ставят

При строительстве дома по утвержденному проекту, часто нужно осуществлять крепление крупных, тяжелых элементов непосредственно к фундаменту или сваям основания. Наиболее доступный, надежный — анкерный болт.

Как выглядят скрепляющие изделия

Целевое назначение анкерных болтов

Анкерным крепежом железобетонная конструкция прочно скрепляется с несущими элементами постройки. Можно создать прочную фиксацию тяжелого промышленного оборудования, каменных блоков, новых элементов общей конструкции. С одной стороны изделия — резьба, с другой располагается фиксирующая деталь для крепления к фундаменту.

После установки на нужное место анкер становится частью постройки, облегчает процесс сооружения, так как прикручивается к вертикально расположенным сваям с прижиманием к поверхности анкерной плиты.

Изделия — крепеж, работающий по якорному принципу. Элемент предназначен для надежного соединения разных деталей, проникая глубоко в структуру каждой из них. Соединенные элементы переносят высокие нагрузки динамического и статического типа.

Для анкерных креплений применяется прочное сырье, осуществляется внешняя оцинковка для защиты от внешней среды.

Длина анкерных изделий — 15-500 см. Пропорционально длине, увеличивается величина сечения анкеров.

Какие виды анкеров бывают

Соединители активно применяются для закладки внутрь фундаментных блоков. В зависимости от параметров, формы, размеров, запаса прочности есть несколько видов болтов.

По пособию по проектированию АБ для крепления строительных конструкций, оборудования, выпущенному к СНиПу 2.09.03, основные параметры для классификации болтов — конструктивное решение и метод монтажа.

По принципу устройства выделяют изогнутые, съемные, с анкерной плиткой, составные, с коническим наконечником. По методу установки — монтируемые до заливки бетона, элементы, вставляемые в готовые основания внутрь предварительно просверленных отверстий.

Изогнутый болт

Изогнутый тип производят по нормам и стандартам ГОСТа 24379.1-80. Болт — прямой металлический штырь с загнутым концом, отчего имеет значительное внешнее сходство с крюком.

Максимальный размер такого крепежа не превышает 180 см, а область применения ограничивается железобетонными строениями фундаментного типа.

Изогнутые крепления

Готовый продукт состоит из основной шпильки с двумя гайками и шайбой. Шайбу часто увеличивают под монтаж крупногабаритного оборудования, либо установок с увеличенным диаметром крепежного отверстия.

Изделие устанавливают перед бетонированием.

Элементы с анкерной плитой

Если приспособления выпускают длиной до 5 м, то для надежной фиксации, лучшего распределения нагрузки, сверху часто крепят плиту на резьбовой участок дополнительными гайками.

Сложность анкерной плиты зависит от фундаментного болта.

Элементы с плитой на одной стороне

Благодаря такой расширенной площадке, повышается устойчивость к нагрузкам, то есть, с такими анкерами можно использовать более тяжелое оборудование. Единственный, но очень заметный минус — монтаж соединителей еще на стадии заложения фундамента.

Устройство крепят на резьбу, либо сваркой, если есть пластина из металла.

Составной крепеж

Составные анкерные крепления позволяют существенно увеличить возможную глубину заложения, даже на несколько метров.

Крепеж выпускают в строгом соответствии ГОСТу 24379.1-80, он содержит металлический основной штырь, шпильку с резьбой, скрепляющую муфту, расширенную плиту.

Крепления применяют для соединения нескольких конструктивных элементов единой стяжкой.

Составной крепежный элемент

В общий комплект составных анкеров вкладывают несколько резьбовых шпилек.

Составные элементы включают две части, которые соединяются муфтой. При использовании составного крепежа его разбирают, низ устанавливают сразу, заливают раствор, после его высыхания ставят верхнюю часть.

Съемные элементы

Съемный вариант устроен аналогично составному, подлежит монтажу нижней части до заливки бетонной смеси, а верхней – после отвердевания раствора.

Крепеж — штырь из металла с целой анкерной системой, которая позволяет загонять анкеры внутрь кладки из кирпича или камня, железобетонные сооружения.

Съемный вариант

С одной стороны расположена плита, а с другой – крепежные гайки. Отдельные части такого анкера стыкуют соединительной муфтой.

Элементы съемного типа способствуют монтажу инженерно-технического оборудования, независимо от целевого назначения конструкции, существуют в трех форматах: литой, составной, сварной болт.

Прямые анкеры

Болты для фундамента прямого типа — простые длинные штыри, достигающие в размерах до 140 см.

Этот вид анкера можно устанавливать в готовый фундамент, заранее высверлив отверстия под каждый штырь. Фиксация положения осуществляется цементным раствором, либо эпоксидным клеем.

Прямой соединитель

Обеспечение данных происходит только на очень твердых опорах для зданий, то есть, без деформационного давления.

Продукция выпускается с параметрами 1,6-4,2 мм в диаметре, от 30 см длиной. В производстве используется только высокопрочная сталь, что укрепляет болт достаточно для стойкого переноса механических нагрузок.

Изделия успешно привлекаются для монтажа оборудования в твердое, не эластичное основание.

Технические характеристики соединительного крепежа

Перед монтажом, потребуется учесть все возможные параметры анкеров, чтобы выбрать болты.

Крепежные заготовки выпускаются с диаметром шпильки 1-14 см, при максимальной длине соединительного болта до 5 м. Производство может использовать только сырье с наивысшими показателями прочности.

Готовая продукция существует в разных классах, выделенных по прочности, где наименьший допустимый параметр — 4, а наибольший – 13.

В ходе практического применения допускается дополнительная обработка.

Принцип монтажа болтов

Установку анкерных элементов начинают после укладки арматурного каркаса внутрь опалубки. Иными словами, когда подготовка перед бетонированием завершена.

Фиксируют штыри на сварку, либо вязальной проволокой, смотря, как вязали арматуру для железобетонной заливки.

Крепеж нельзя устанавливать глубже уровня заложения фундамента, нельзя использовать анкеры с видимыми дефектами или повреждениями без предварительной проверки на работоспособность. Глубина установки должна соблюдаться, иначе болт пройдет внутрь рыхлого грунта, где будет болтаться и ничего не закрепит.

Процесс не самый сложный, подлежит самостоятельному исполнению.

Нужно строго следовать утвержденному плану дома, чтобы правильно расставить элементы по задуманным точкам размещения разных конструкций. Необходимо учесть места сооружения дверных проемов, внутри которых болты не ставят. Анкер для фундамента ставят только под стены планируемого дома.

Схематично отображенный монтаж

Когда цементно-песчаная смесь будет залита в опалубку, внутрь нее вставляют соединитель. Потребуется тщательно следить за глубиной погружения анкера.

Анкерные соединения размещают не слишком плотно друг к другу, выдерживая расстояние. Обычно, между двумя крепежными точками оставляют не менее двух глубин закладывания анкеров внутрь фундамента.

Когда деталь размещена на нужной точке, выполняют корректировку по вертикали и оставляют раствор просыхать. Когда процесс отвердевания полностью завершен, выступающие над фундаментом части скрепляют пластинами из металла или досками из дерева.

Если приспособление вставляют в сухой бетон, сначала сверлят место под монтаж, которое будет намного больше, чем диаметр анкера, но не глубже толщины залитого фундамента.

По нормативным документам производится заготовка клеящего раствора, либо смеси цемента с песком, готовую смесь заливают в отверстие. Внутрь забетонированной дырки вставляют соединитель, выравнивают по вертикали, оставляют до просыхания.

Основания принципа соединения анкеров

Анкерные соединители удерживаются внутри фундаментов, благодаря воздействию разных сил — упор, склеивание, трение, но они возникают при взаимодействии монолита с соединением.

Во время распорки разжимной цанги возникают аналогичные силы, упор распределяется по болту, где компенсируется внутренним сопротивлением, которое противоречит силе излома.

Склеивание нивелирует давление, возникающее от касательного напряжения на месте контакта анкера с бетоном.

Выбор крепежа осуществляют на основании предполагаемой величины нагрузки на одну точку. Берут в расчет особенности основания, чтобы найти нужный тип крепления. Важный фактор — основные характеристики фундамента: вид, степень прочности, структура.

Размер используемой анкерной системы выбирают, исходя из физических параметров устанавливаемого сооружения. Чем больше, тяжелее конструкция, тем длиннее, толще должны быть болты.

Затем, высчитывают оптимальное расстояние между болтами, согласно массе, габаритам прикрепляемой конструкции или технического обеспечения.

Рекомендации к верному монтажу анкеров можно посмотреть в следующем видео:

Химическое соединение

Кроме соединительных систем, принцип действия которых основан на механических связях и их воздействии, выпускается продукция, образующая соединение с фундаментом из бетона ввиду внутримолекулярных процессов.

Такие скрепляющие элементы получили название химических соединителей, в состав которых включены: металлический стержень, резьбовая поверхность, клей, внутри которого есть штырь.

Что будет в результате неправильного монтажа

Выставленные не по размерам анкеры видно на снимках геодезистов, что сразу выявляет расхождения между фактическим положением и утвержденным планом. Потребуется приложить больше усилий, чтобы исправить недочет, значит, будет перерасход финансов, времени.

Готовые сооружения принимает комиссия технадзора, которая при выявлении расположения болтов вне допусков запрещает изгиб анкеров с использованием сварки. Нельзя увеличивать отверстия на задних нижних частях колонн.

Использование анкерной химии должно предполагать увеличенный бюджет, длительные сроки. Материал дороже обычных болтов, требуется время на отвердевание.

Система крепления анкерными болтами позволяет надолго зафиксировать конструкции, оборудование. Наиболее плотное соединение образуется, если анкеры выводят из фундамента. Нужно правильно выбрать болты, выполнить установку, строго следуя технологии. Если все сделать последовательно, ровно, крепко, крепеж выдержит технику почти любой массы, габаритов.

Наглядно процесс правильной эксплуатации химического крепления показан в нижеследующем видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

Анкерные болты по бетону и газобетону: крепление своими руками

Зачастую людям приходится закреплять какие–либо элементы (полки, кашпо и т.д.) на бетонные стены. Это довольно сложная операция, но на помощь может придти анкерный шуруп по бетону. Он представляет собой универсальный крепежный элемент, о котором мы вам расскажем далее.

Этот небольшой элемент может сыграть колоссальную роль в возведении каких–либо конструкций

Разновидности

Для рядового обывателя данный элемент кажется весьма простым, но на самом деле это не так. Существует множество разновидностей такого крепления. О них вам расскажет наша инструкция (см.также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).

Клиновой

Для того чтобы его установить, необходимо вначале высверлить отверстие. В него и будет установлен шуруп. Самое главное отличие данной разновидности ото всех других заключается в том, что крепление происходит без рубашки.

Внутри втулки есть клин, расширяющийся при вкручивании болта. После забивания анкера, необходимо затянуть гайку, фиксирующая стержень благодаря расширению втулки. Клиновой анкерный болт для бетона применяют при креплении конструкций большого веса, так как он имеет хорошую прочность.

Распорный

На данном фото вы можете увидеть описываемое изделие

На сегодняшний день эта разновидность является самой распространенной. Размеры анкерных болтов по бетону данного типа могут быть различными: 2–12 см в длину и 0,4–2 см в диаметре.

Такие болты имеют втулку, проходящую по всей длине стержня. Внутри нее имеется резьба, на которую посажена головка, распирающая втулку. В результате действия этого простейшего механизма происходит фиксация крепежа.

Также как и предыдущий тип, он требует высверливания отверстия.

Разжимной

Внутри него есть гильза с лепестками и специальная гайка. В процессе закручивания она раздвигает лепестки. Применение такого крепежа весьма практично.

При этом стоит отметить, что такой элемент несложно демонтировать. Такая необходимость может возникнуть, к примеру, если будет запланирована резка железобетона алмазными кругами. Наличие металлических элементов в поверхности может вывести из строя инструмент, поэтому их в обязательном порядке необходимо предварительно вытащить.

Рекомендации по установке

Химический

Такие болты приклеиваются к материалу: специальную упаковку с клеем помещают в подготовленное отверстие. За счет давление анкера, клеевой состав выдавливается наружу, обеспечивая весьма надежное крепление. Цена такого изделия довольно высока, поэтому оно не слишком популярно.

Химический анкер с капсулой клея

Забивной

У такого крепления есть втулка с внутренним клином и особыми вырезами. Они обеспечивают расширение втулки при ударах по шурупу. Ударять нужно по самому анкеру, в результате чего, клин будет упираться в дно отверстия.

Совет: не используйте такой крепеж, если речь идет о старой рассыпающейся поверхности. Ведь его установка не обходится без удара молотком.

Такие шурупы могут быть металлическими или полимерными (у них схожий принцип действия с распорными болтами). Также бывают нейлоновые разновидности, которые отличаются наличием болта с резьбой в виде акульего зуба. Такое крепление получится одним из самых надежных.

Описание

Узнав все известные на сегодняшний день разновидности, можно познакомиться и основными особенностями описываемого изделия. Стоит сказать, что их довольно много (узнайте также как производится обеспыливание бетона).

Рабочие принципы, с помощью которых он удерживается

Первым делом рассмотрим, за счет каких сил этот крепеж удерживается в поверхности, обеспечивая высокую степень надежности.

В данной таблице вы сможете найти множество полезной информации

• Трение. Нагрузки переносятся на основание, благодаря трению шурупа. Для осуществления такого процесса должна присутствовать распирающая сила.
• Упор – компенсация нагрузок за счет силы сопротивления.
• Склеивание – компенсация нагрузок за счет касательного напряжение в районе соединения болта и материала поверхности.

В большинстве случаев имеет место комбинации двух или нескольких описанных выше принципов. Именно так обеспечивается наибольшая надежность.

Размерный ряд

Видя маркировку, многие люди не понимают, что означают эти цифры. На самом деле они ставятся по ГОСТУ и могут дать полезную информацию.

Так, видя, к примеру, болт с размером 8*6*60, необходимо знать, что:

• 8 – внешний диаметр (в мм).
• 6 – внутренний диаметр.
• 60 – общая длина.

Впрочем, на прилавках магазинов можно найти товары и с иной маркировкой. Это могут быть иностранные образцы, или же не сертифицированные изделия. В любом случае обязательно поинтересуйтесь об этом у продавца.

Варианты поломки

Крепление анкерных болтов в бетоне может разрушиться. Это может случиться лишь по двум причинам: неправильный монтаж и превышение допустимых нагрузок.

Существует несколько разновидностей:

• Вырыв – подразумевает полное или частичное вырывание шурупа из поверхности. В большинстве случаев физическая целостность основания сохраняется.
• Вырыв основания – абсолютное повреждение соединения из–за нарушения конструктивной целостности. Вызвано оно обычно тем, что на основание оказываются силы, превышающие допустимую норму.
• Излом – повреждение, вызванное слишком сильными изгибающими силами. Обычно разрушение случается во время монтажа.

Важно: не допускайте, чтобы нагрузка на крепеж была более 25% от показателя вырывающей силы.

Вот так крепеж удерживается в кирпиче (на этом изображении срез)

• Срез – абсолютное разрушение вдоль границы основание из–за превышенных сдвигающих сил.
• Плавление.

Обратите внимание! Не стоит забывать, что анкерный болт для газобетона может подвергнуться всем вышеперечисленным воздействиям. Поэтому, перед установкой просчитывайте возможные варианты.

Советы по выбору

Чтобы выбрать действительно подходящий элемент, необходимо учитывать следующие факторы:

• Тип и величину нагрузок, которые предстоит выдержать крепежу.
• Тип, прочность и структуру основание, а также методика монтажа.
• Тип и размеры элемента, который необходимо повесить.
• Расстояние между соседними отверстиями (если речь идет о большом их количестве).

Рекомендации по установке

Теперь расскажем, как своими руками установить данный элемент.

Итак, сделать нужно следующее:

• Просверлить в стене глубокое отверстие. Его диаметр должен на 1–2 мм превышать толщину болта.
• Далее нужно очистить полученное отверстие от пыли и вставить в него анкер.
• В конце его нужно зафиксировать.
• Если речь идет о химическом шурупе, то его вставляют в отверстие с помощью пистолета.

Если у вас толстая и массивная стена, то алмазное бурение отверстий в бетоне поможет вам. Данная технология справится со своей задачей за считанные секунды.

Наглядное пособие по установке

Послесловие

На этом мы поставим точку в нашем повествовании, но если вам остались непонятными какие–либо моменты, то не стоит переживать (узнайте здесь, что такое ускоритель твердения бетона).

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме, за счет которой сумеете найти ответы на все вопросы. Поэтому не пожалейте немного времени и посмотрите его.

Добавить в избранное
Версия для печати

Поделитесь:

Анкеры для крепежа | Анкеры для бетона

Запросить ценуСвяжитесь с нами

Металлические крепежные анкеры и анкерные болты обеспечивают практичное решение для крепления одного объекта к другому, в основном, когда объект на поверхности твердый и твердый, например, каменный кирпич, бетон или пустотелые, такие как гипсокартон.

В Fastener Solutions мы предлагаем множество крепежных анкеров из самых разных материалов, покрытий, сортов или классов, шагов резьбы, а также изделия по индивидуальному заказу. Выберите из нашего полного ассортимента ниже. Мы будем работать с вами, чтобы выбрать наиболее эффективный и долговечный продукт для вашего применения.

Просмотрите наш полный список стиральных машин ниже или свяжитесь с нашим дружелюбным и знающим персоналом по продажам для получения дополнительной информации 866-463-2910. Fastener Solutions — ваш надежный поставщик первоклассных металлических и пластиковых крепежных анкеров и анкерных болтов, а также полностью индивидуальные и оптовые варианты.

Применение анкерного крепления

Тип анкера, который будет наиболее подходящим для применения, будет зависеть от материала и состояния поверхностного объекта, а также от размера, веса и направленной силы закрепляемого объекта. Крепежные анкеры могут быть прикреплены к широкому спектру материалов, в том числе:

• Кирпич
• Бетон
• Гипсокартон
• Камень
• Фанера
• Гипс

Оптовые варианты крепежных анкеров

Все анкеры Fastener Solutions доступны в широком диапазоне материалов, в том числе из экзотических металлов, обладающих множеством различных типов уникальных свойств. Если вы не можете найти тип металла, который ищете, или у вас есть конкретные вопросы относительно наших экзотических металлов, свяжитесь с нами или позвоните нам напрямую по телефону 866-463-29.10.

Анкерные болты для бетона

Анкерные болты по бетону не используют расширение как способ удержания соединенного основного материала. Вместо этого бетонные анкеры имеют чрезвычайно прочную высокую и низкую резьбу, которая глубоко врезается в бетон при установке. Анкерные болты по бетону также можно снять и снова вкрутить в те же отверстия.

Клиновые анкеры

Клиновые анкеры (или распорные анкеры) поставляются с гайкой и шайбой и устанавливаются в предварительно просверленные отверстия. Сначала анкер вставляется через соединительный материал в просверленное отверстие до тех пор, пока резьба анкера не окажется ниже поверхности бетона. Затем гайка затягивается гаечным ключом, который заклинивает зажимную часть клинового анкера между бетоном и стержнем анкера. Уникальная конструкция клиновых анкеров для бетона позволяет успешно закреплять арматуру в бетоне. Клиновые анкеры очень долговечны и обеспечивают исключительную прочность после установки.

Анкеры для полых стен

Анкеры для пустотелых стен представляют собой трехкомпонентный крепеж, состоящий из цилиндрической оболочки-расширителя с удаленными продольными участками хвостовика. Эта конструкция позволяет тянуть оболочку к голове и образовывать анкерные ножки на глухой стороне сборки. Анкеры для полых стен в основном используются для обеспечения стабильной системы крепления на более слабых поверхностях основания, таких как гипсокартон и гипсокартон. Этот тип анкерной системы может быть установлен в предварительно просверленные отверстия и обычно имеет захватное устройство, которое расширяется за стеной при полной установке для поддержки смонтированного фитинга.

Втулочные анкеры

Втулочные анкерные крепления работают, расширяясь по отношению к материалу, в который они встроены. Одним из преимуществ анкерной втулки является то, что ее можно снять после установки. Еще одним преимуществом является то, что длина втулки создает меньшую нагрузку на основание, чем клиновой анкер.

Конические пластиковые анкеры

Конические пластиковые анкеры могут использоваться для самых разных применений в самых разных материалах, от бетона до штукатурки и плитки. Формованная манжета позволяет использовать эти анкерные крепления в полых материалах и может использоваться с шурупами для дерева или листового металла.

Анкеры молота

Крепежи с молотковым приводом устанавливаются с помощью молотка, чтобы расширить их или вставить их в предварительно просверленное отверстие в бетоне, кирпиче или блочном базовом материале. К преимуществам относятся простота установки, возможность немедленной загрузки и устойчивость готовой сборки к взлому.

Анкеры с машинным винтом

Анкеры с крепежными винтами обеспечивают быстрое закрепление в кирпиче, бетоне или камне. Пластичность свинцового щита позволяет заполнять неровные или неравномерные места в отверстии. Распорная втулка при подбивке удерживает расширитель внутри отверстия в кладке, равномерно распределяя нагрузку вокруг анкера.

Анкерные болты

Анкерные болты обычно используются для различных проектов, от стандартной архитектуры до ремонта плотин и строительства атомных электростанций. Поскольку анкерные крепления обычно встраиваются в основание с помощью физических или химических средств, эти болты имеют резьбовой стержень, выступающий над поверхностью, что обеспечивает надлежащее крепление конструкции или объекта к бетону.

Защитный кожух для шурупов

Защитные щиты представляют собой анкеры средней мощности, которые расширяются, чтобы заполнить площадь предварительно просверленного отверстия, когда шуруп затягивается в щите. Сверхдлинные размеры предназначены для использования в растворе или кирпиче. Стандартные длины предназначены для использования в бетоне.

Вставные анкеры

Вставные анкеры изготавливаются из нержавеющей стали и цинка, имеют внутреннюю резьбу и подходят для установки заподлицо в твердые основные материалы.

U-привод

Анкерная система U-Drive — это быстрый, простой и экономичный метод надежного крепления изоляционных панелей, используемых в сочетании с нагрузочными пластинами. Анкер можно использовать в бетоне, блоке, кирпиче или камне.

Анкер расширительного щитка

Разработанный для бетона, блоков, кирпича и камня, одиночный расширительный щит с машинным болтом состоит из расширительного конуса с машинным винтом с внутренней резьбой и набора расширительных щитов.

Перекидное крыло

Крыльчатые анкеры с шарнирно-рычажным механизмом предназначены для обшивки панелями, стеновыми панелями и сплошной кладкой, приводимой в действие винтом (винт не входит в комплект поставки). Их можно легко отрегулировать под толщину стены.

Анкеры для дерева

Анкеры для дерева используются исключительно с шурупами, лагами и саморезами для легких работ в кирпиче, блоках, гипсокартоне, кирпичной кладке или бетоне. Эти анкеры будут соответствовать неправильным, некруглым отверстиям.

Продукция Мунго

Металлические и пластиковые изделия Mungo обеспечивают удобное и простое крепление. Просмотрите наш выбор продуктов Mungo, включая: анкеры, винты, заглушки, реактивные заглушки и нейлоновые заглушки.

Нейлоновые анкеры для гвоздей

Анкеры с нейлоновыми гвоздями устанавливаются путем вставки конца нейлонового стержня в предварительно просверленное отверстие и забивания шляпки гвоздя до тех пор, пока он не встретится с головкой корпуса анкера. Этот тип легкого анкера предназначен для использования в твердых материалах, таких как бетон, кирпич и блоки.

Анкер E Z

Анкер E Z представляет собой цельный самосверлящий анкер, разработанный для оптимальной фиксации в гипсокартоне и других гипсовых материалах.

Муфты с проушиной

Если вам нужны прочные рым-муфты и резьбовые соединения, у нас есть продукты, которые вам нужны, чтобы выполнить работу. Муфты с проушиной предлагаются в различных материалах, размерах и покрытиях.

Индивидуальные варианты анкерного крепежа

В Fastener Solutions мы предлагаем широкий ассортимент металлических и пластиковых крепежных анкеров, в том числе заказные, оптовые и экзотические металлические изделия. Мы можем согласовать ваши потребности в анкерных болтах с металлом, который подходит в соответствии со спецификациями вашего проекта.

Свяжитесь с Fastener Solutions для крепежных анкеров сегодня

Свяжитесь с нами , чтобы получить дополнительную информацию о наших вариантах металлических и пластиковых анкеров, включая бетонные анкеры, клиновые анкеры, настенные анкеры и многое другое. Также доступна полная настройка ваших потребностей в крепежных винтах. Все наши анкеры доступны из самых разных материалов, включая экзотические металлы. Вы также можете запросить расценки или позвонить нам напрямую по телефону 866-463-2910 и задать любые интересующие вас вопросы.



Для крупномасштабных заказов запросите расценки, чтобы получить лучшие цены для вашего индивидуального заказа.

Анкерные болты и принадлежности для винтов

Запрос цен Свяжитесь с нами

• Якоря

Нажмите на картинку, чтобы увеличить

Анкеры

выдерживают большие нагрузки и надежно удерживают важные предметы на месте и широко используются в гипсокартоне и кирпичной кладке. Большинство анкеров работают, вбивая анкер в предварительно просверленное отверстие с помощью ручного инструмента, а затем вставляя винт в отверстие. Когда винт затягивается, анкер расширяется, создавая стабильную и надежную фиксацию. Существуют также болтовые анкеры, которые состоят из крепежного винта или металлического стержня с резьбой, который вставляется непосредственно в предварительно просверленное отверстие.



Высококачественные анкерные болты и винты по конкурентоспособным ценам

Существует несколько типов анкерных болтов и аксессуаров для винтов, в том числе с резьбой и без резьбы, изготовленных из нейлона, алюминия и стали. Поскольку отказ анкера может привести к повреждению или травме, очень важно убедиться, что ваш анкерный болт и аксессуары для винтов имеют высокое качество. Также важно правильно выбрать строительный анкерный болт и тип винта для вашего применения.



Value Fasteners — производитель анкерных болтов и винтов, предлагающий высококачественные анкеры по ценам, которые экономят ваши деньги. Мы предлагаем широкий выбор промышленных анкерных болтов и крепежных изделий для удовлетворения ваших потребностей. Просмотрите наш выбор онлайн или свяжитесь с нами для получения дополнительной информации

Приобретите наш ассортимент анкерных болтов и винтов

Наш широкий выбор промышленных анкерных болтов и крепежных изделий включает:

• Шурупы по бетону : имеют наружную резьбу и нарезают собственную резьбу при использовании в бетоне, блоке или кирпиче. Варианты включают плоскую головку Philips или шестигранную шайбу с прорезями.
• Двойные распорные анкеры : используются в мягкой кладке с крепежными винтами или крепежными болтами, подверженными вибрации или боковому давлению — предлагаются размеры от 1/4 до 3/4 дюйма.
• Забивные анкеры : предназначены для скрытого монтажа в условиях средней и высокой нагрузки в твердых материалах, таких как камень и бетон. Опции включают нержавеющую сталь 18-8, установочный инструмент и сталь размером от 1/4-20 до 3/4-10 или от 1/4 до 3/4 дюйма.
• Анкеры с распорными штифтами, цинковый желтый: обеспечивают анкеровку для средних и тяжелых условий эксплуатации в бетоне и блоках. Доступны размеры от 1/4 до 3/4 и длины от 1-1/4 до 6 дюймов.
• Анкеры с молотком, грибовидная головка : состоят из трубчатого стержня с куполообразной или плоской головкой для крепления концевых стержней к сплошным бетонным, полнотелым кирпичным, блочным или каменным стенам.
• Анкеры для пустотелых стен : легкие анкеры для использования в полых гипсокартонных и гипсокартонных материалах. Доступны размеры от 1/8 SHORT до 1/4, 1/4-20.
• Защитные шурупы : анкеры средней прочности, которые расширяются, чтобы заполнить площадь предварительно просверленного отверстия, когда шуруп затягивается в защитный экран. Доступны размеры от 1/4 до 1/2 дюйма.
• Свинцовый шуруп для дерева : цилиндрические анкеры с коническим концом и расширяющейся вершиной для легких работ в кирпиче, блоках, гипсокартоне, кирпичной кладке или бетоне. Размеры варьируются от 6-8 до 16-18.
• Анкеры для крепежных винтов : имеют конический расширитель с внутренней резьбой и распорную втулку, которая надевается на расширитель. Эти анкеры герметизирующего типа обеспечивают быстрое закрепление в кирпиче, бетоне или камне. Размеры варьируются от 10-24 до 1/2-13.
• Нейлоновые анкеры с молотком : легкие анкеры для использования в твердых материалах, таких как бетон, кирпич и блоки. Доступны размеры 3/16 или 1/4 дюйма.
• Пластмассовый анкер : предлагаются в двух формах: конические, рифленые, конические и ребристые, для анкеровки в легких условиях.
• Наборы пластиковых анкеров : каждый набор содержит пластиковые анкеры, самонарезающие винты и сверло. Доступны в коническом пластиковом и ребристом пластиковом исполнении.
• Установочные инструменты : у нас есть ручные инструменты для установки анкеров для пустотелых стен и анкеров с машинными винтами.
• Одинарные распорные анкеры : используются в мягкой кладке с крепежными винтами или крепежными болтами, подверженными вибрации или боковому давлению. Выберите из анкеров стандартной и короткой длины
• Анкеры с втулкой : доступны с круглой, плоской, шестигранной и круглой головкой, а также в виде подвески на стержне. Размеры варьируются от 1/4 до 3/4 дюйма.
• Анкеры разъемного привода : цельные стальные анкеры с двумя срезанными или «разделенными» половинками в основании, которые предварительно расширены до определенного размера. Доступны модели с плоской головкой, чашеобразной головкой и головкой с проволочной стяжкой.
• Т-образные анкеры : стальные крепежные детали, состоящие из четырех частей, для которых требуются отверстия меньшего размера, чем для рычажных болтов. Предназначены для использования в потолках, полых стенах, стали, бетоне или дереве и доступны в размерах от 1/4 до 3/8 дюйма.
• Болты с защелкой : состоят из крепежного винта и пружинной защелки, которая откидывается назад, вставляется в предварительно просверленное отверстие и открывается с другой стороны. Доступны модели с комбинированной грибовидной головкой, комбинированной круглой головкой, пластиком, крылом и стилем Kaptoggle®.
• Анкеры для стеновых панелей : просверливает собственное отверстие и работает в гипсокартоне любой толщины, не разрывая бумажное покрытие. Предлагается в вариантах из сплава нейлона и замака.
• Клиновые анкеры : сверхпрочные анкеры без опоры на дно с отличной прочностью на сдвиг и способностью выдерживать колебания температуры. Доступны размеры от 1/4 до 1-1/4 дюйма.

Анкерные болты и аксессуары для винтов True Value

Дешевый продукт может сэкономить вам деньги сейчас, но в будущем он будет стоить дороже. Истинная ценность заключается в том, чтобы найти качественный продукт по низкой цене. Value Fasteners стремится помочь клиентам сэкономить деньги на высококачественных крепежах.

Запросить цену на анкерные болты и аксессуары для винтов

Value Fasteners предлагает анкерные болты и аксессуары для винтов в широком ассортименте стилей, размеров и материалов. Запросите расценки на анкеры, отвечающие вашим требованиям, или свяжитесь с нами, чтобы обсудить ваши уникальные потребности.

Крепеж для бетона – анкеры, болты и шурупы по бетону

Обзор типов крепежа и выбор правильного размера и мощности для применения

Всякий раз, когда вы прикрепляете к бетону ненесущий элемент, например раму для картины, оконные ставни или полки, вам понадобится правильный крепеж, чтобы обеспечить надежное крепление. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете. Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе крепежа. Мы также предлагаем советы по правильной установке креплений для бетона, включая подходящие инструменты и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова взаимозаменяемо, включая производителей. Однако крепление ненесущих элементов к бетону обычно считается «креплением», а крепление конструктивных элементов к бетону — «анкеровкой». Или, по-другому, можно сказать, что крепежные детали, как правило, легче и меньше анкеров, хотя некоторые из них можно использовать в обоих случаях.

ТИПЫ КРЕПЕЖА

Химические застежки

Эти застежки могут быть как поверхностными, так и инъекционными с использованием различных клеев или эпоксидных смол.

Приклеиваются на место двухкомпонентными химическими составами: эпоксидными, полиэфирными или винилэфирными. Как и в случае распорного крепежа, инъекционный крепеж вставляется в предварительно просверленные отверстия, а клей впрыскивается в отверстие. (Не забудьте выдуть пыль перед введением клея, иначе она прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Механические застежки

Болт с защелкой представляет собой механическую застежку

Механические застежки лучше всего работают с пустотелыми материалами, такими как гипсокартон, пустотелые бетонные блоки (которые часто используются в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри прикрепляемого материала) и прижимаются к прикрепляемому материалу при затягивании механической застежки.

Крепеж для расширения

Основание застежки спроектировано так, чтобы расширяться по бокам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Распорный крепеж предназначен для материалов с твердым заполнителем, таких как бетон (или кирпич, камень и раствор). Они работают, передавая натяжение или тянущее усилие болта в бетон за счет трения или давления расширения.

Основание застежки спроектировано так, чтобы расширяться по бокам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Вот несколько примеров распорных креплений:

• Клиновое крепление: В этой системе используются гайка, шайба и стальная шпилька с коническим стержнем внизу. Этот стержень окружен либо стальным зажимом, либо отдельными стальными клиньями. При затягивании гайки оправка втягивается в зажим или клинья, заставляя их вклиниваться между оправкой и стенками отверстия.
• Крепеж втулки: Крепеж втулки состоит из гайки, шайбы, стальной шпильки и втулки из листового металла. Как и в клиновом распорном соединителе, в нижней части болта имеется равномерно сужающаяся оправка того же диаметра, что и распорная втулка. Сам рукав имеет продольный разрез для облегчения расширения. Когда гайка затягивается, она втягивает оправку во втулку, заставляя ее расширяться и упираться в стенки отверстия.
• Застежка-шпилька: В отличие от застежки-клина и втулки, в которых используется затянутая гайка, вызывающая расширение застежки по бокам отверстия, застежка-шпилька расширяется путем удара молотком по верхней части шпильки. Распорный элемент шпильки имеет резьбу на верхнем конце и просверленное отверстие с вертикальными прорезями на нижнем конце шпильки. Это отверстие в нижней части шпильки находится над конической стальной заглушкой. Когда верхняя часть шпильки забивается молотком, нижняя часть стальной шпильки нажимается на коническую стальную заглушку, что приводит к расширению стальной шпильки по краям отверстия.
• Самосверлящий крепеж: Самосверлящий крепеж не вставляется в предварительно просверленное отверстие, а имеет зубья для прорезания собственного отверстия в бетоне. Этот крепеж состоит из стальной оболочки (с зубьями) и конической стальной заглушки. Верхняя часть корпуса имеет внутреннюю резьбу, поэтому в нее можно вкрутить болт. При сверлении с ударом в оболочке над конической стальной заглушкой нижняя часть оболочки вынуждена расширяться и упираться в стенки отверстия.
• Вставная застежка: В этой системе используется стальной корпус и внутренняя стальная расширительная заглушка.

Клейкие крепления

Накладные клейкие крепления могут использоваться для крепления электроприборов, аксессуаров для ванных комнат, зеркал, кронштейнов, детекторов дыма, кухонных принадлежностей, пультов дистанционного управления, рамок для картин, часов, дверных звонков, меловых досок и т. д.

КАК РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

Тип используемой застежки зависит от того, что вам нужно закрепить, и от материала, к которому вы это прикрепляете. Что-то тяжелое, например, жалюзи, требует крепления другого типа по сравнению с чем-то легким, например, дверным звонком. Кроме того, для стены из пустотелых блоков требуется крепеж другого типа, чем для сплошной бетонной стены.

Необходимо учитывать несколько основных моментов:

• Насколько тяжелым должен быть устанавливаемый элемент? Учитывайте размер и вес. Эта информация поможет вам определить необходимый размер и количество крепежа.
• К чему он будет крепиться? Это пустотелая основа, такая как гипсокартон, бетонный блок или гипс и рейка? Или это твердое ядро, такое как камень, кирпич или бетон.
• Должна ли установка находиться снаружи и подвергаться воздействию погодных условий? Или интерьер?
• Как далеко от углов?
• Учитывайте толщину основного материала.

Землетрясения и крепления

В стране, где происходят землетрясения, следует помнить, что следует выбирать крепления немного прочнее, чем требуется, только для того, чтобы выдержать вес объекта.

Вибрация или движение, вызванное землетрясением, создает дополнительную нагрузку на крепеж.

См. список неструктурных применений для примеров широкого спектра элементов, которые могут быть повреждены и защищены при землетрясении.

Есть два других фактора, которые необходимо учитывать: растяжение и сдвиг , и мощность анкера для каждого из них часто указывается в спецификациях производителей.

• Натяжение связано с вопросом «Вытянется ли застежка?»
• Ножница связана с вопросом «Разорвется ли?»

Это ответы, которые должны быть у поставщика крепежа, чтобы он мог предоставить вам подходящий крепеж для работы, используя информацию о своем продукте.

Производители разработали инструкции по использованию своей продукции и имеют таблицы, в которых перечислены: тип использования как легкая, средняя или тяжелая нагрузка, типы крепежных изделий, доступные размеры, а также допустимые нагрузки на растяжение и сдвиг.

НЕКОНСТРУКЦИОННОЕ ПРИМЕНЕНИЕ ДЛЯ КРЕПЕЖНЫХ СОЕДИНЕНИЙ

Существует две категории обычно используемых крепежных элементов для каменной кладки:

Первый — это самосверлящие крепежные элементы, которые работают путем нарезания резьбы в бетоне/кирпиче или блоке. Их можно использовать для крепления электрических распределительных коробок, обшивки, обвязок систем отопления, вентиляции и кондиционирования воздуха, систем внешней изоляции, фанерных подкладок и т. д.

Второй тип представляет собой механическое крепление, вставляемое в предварительно просверленное отверстие. Этот тип анкера обеспечивает большую опорную поверхность, чем просто резьба в самонарезающем креплении, и может использоваться для крепления более тяжелых предметов, таких как ставни, отливы из листового металла, перила и экранированные крыльца или навесы для бассейнов.

Коммунальные услуги:

• Электрическая арматура, соединительные коробки, кабельные зажимы
• ОВКВ
• Системы управления
• Телекоммуникационное оборудование
• Блоки дистанционного управления

Предметы домашнего обихода или офиса:

• Стеллажи и опоры
• Фоторамки
• Зеркала
• Часы
• Доска объявлений и меловая доска
• Термостаты и датчики дыма

Элементы экстерьера:

• Жалюзи
• Навесы для веранд и бассейнов
• Листовой металл или гибкие накладки
• Перила
• Кровля из металла или черепицы
• Декоративное кованое железо
• Полосы обшивки к кирпичной кладке
• Жесткая изоляция кирпичной кладки или бетонного настила

УСТАНОВКА КРЕПЕЖНЫХ СОЕДИНЕНИЙ

Моноблочные крепежные изделия

Обычно они используются для крепления элементов конструкции к бетонной стене, плите или фундаменту, но также могут использоваться для ненесущих конструкций. Крепеж или бетон наносятся до заливки бетона. Бетон затвердевает, и болт оказывается на своем месте.

Преимуществом монолитной системы являются улучшенные анкерные свойства. Болты с головкой, заделанной в свежий бетон, впоследствии можно использовать в качестве точек крепления ненесущих элементов. Однако, поскольку они нерегулируемые, следует позаботиться об их расположении. Шаблоны оказались полезными в этом отношении.

Другие типы неразъемных крепежных изделий включают резьбовой стержень, резьбовые вставки и болтовые соединения (закладные или сквозные).

Крепежные детали после установки

Как правило, они устанавливаются в отверстие, просверленное в застывшем бетоне, и представляют собой либо приклеенные (залитые раствором или химические вещества), либо распорные крепления.

Третьей категорией постустановочных креплений являются клейкие крепления, которые обычно используются для крепления легких предметов к бетонной/кирпичной/блочной поверхности.

В первых двух случаях в бетоне просверливается отверстие нужной глубины и достаточной ширины для установки выбранного крепежа. Крепеж вставляется в отверстие, и отверстие заполняется либо цементным материалом (таким как портландцемент и песчаный раствор или предварительно смешанный раствор), либо эпоксидной смолой. Необходимо следить за тем, чтобы застежка находилась в правильном положении (на глубине и под нужным углом), в противном случае крепление нужного приспособления может быть затруднено.

Совет: В частности, для приклеенных креплений не забудьте выдуть пыль, прежде чем продолжить.

Какое оборудование необходимо для установки крепления для бетона?

Для вклеенных креплений и большинства распорных креплений для предварительно просверленного отверстия подойдет дрель с насадкой по камню.

Приклеиваемые крепежи используют цементный раствор или двухкомпонентный химический клей, который можно приобрести вместе с крепежом. Для удаления пыли из отверстия полезен грушевидный воздуходув.

Для некоторых распорных креплений требуется гаечный ключ, чтобы затянуть гайку, чтобы основание расширилось.

Прочие распорные крепежные элементы расширяются путем забивания верхней части крепежного элемента (или с помощью ударной дрели). Для этих застежек удары по верхней части вынуждают нижнюю часть расширяться наружу по отношению к отверстию.

В любом случае следуйте инструкциям производителя и соблюдайте меры предосторожности.

На что следует обратить внимание при установке (проблемы, которых следует избегать)

Есть две основные вещи, от которых нужно защититься: выдергивание крепежа из стены (относительно растяжения) или отлома (относительно сдвига). Обеих этих проблем можно избежать, зная вес монтируемого предмета и то, на что он будет монтироваться. Эта информация может помочь определить размер и количество используемых креплений.

См. данные производителя для легких, средних и тяжелых условий эксплуатации; и таблицы, в которых перечислены типы застежек и насколько сильны каждый диаметр этого типа застежек при растяжении и сдвиге. Здесь есть компромиссы. Может быть, 2 больших крепежных элемента имеют больше смысла, чем 4 маленьких, но меньшие крепежные элементы означают меньшие отверстия и более быстрое сверление и, возможно, более ровную поддержку объекта, как в случае стеллажа.

На что обратить внимание:

1. Выдергивание из стены — химический или клейкий крепеж

• Пыльное отверстие . Если перед нанесением клея не удалить пыль из предварительно просверленного отверстия, могут возникнуть проблемы. Пыль можно удалить, выдув ее или пропылесосив. Однако для небольших отверстий его легче продуть. Для этого специально разработаны «нагнетатели». Обычно они имеют резиновую грушу на одном конце и тонкую трубку на другом. Трубку вставляют в отверстие и энергично сжимают резиновую грушу. Это направит воздух на дно отверстия, которое поднимет и унесет пыль. (Пылезащитная маска — хорошая идея здесь). Альтернативный метод — промыть отверстие проточной водой, а затем дать ему высохнуть, прежде чем вводить эпоксидную смолу.
• Крепеж неподходящего размера, слишком маленький диаметр или недостаточная длина. Результатом любого из них является слишком маленькая опорная поверхность, чтобы противостоять нагрузкам, которые изделие оказывает на крепеж. В случае приклеенных анкеров это может привести к отделению клея от поверхности отверстия (что более вероятно) или от самого крепежа.

2. Вытягивание из стены — распорный крепеж

• Отверстие неподходящего размера, слишком большое для анкера. Это может произойти, если для сверления отверстия используется сверло неправильного размера. Следует соблюдать инструкции производителей. Если отверстие слишком большое, то либо недостаточное количество расширительной части будет опираться на стороны отверстия, либо оно не будет заклинено достаточно прочно.
• Крепеж неподходящего размера, слишком маленький диаметр .

Если размер отверстия правильный и анкер установлен правильно, он может начать прогибаться (растягиваться), если на него повесить предмет, который тяжелее, чем предусмотрено. В этом случае он на самом деле становится немного уже и его можно вытянуть. Многие крепежные изделия были протестированы производителями и имеют рейтинг для легких, средних и тяжелых условий эксплуатации.

3. Отламывание

• Если для веса объекта выбран крепеж слишком малого диаметра, болт, используемый для крепления объекта к стене, может быть сломан или срезан. Это может произойти, даже если отверстие было правильно просверлено и правильно установлен анкер (будь то приклеенный или распорный).
• На самом деле размер застежки должен соответствовать весу подвешиваемого или прикрепляемого объекта. В стране с сильными землетрясениями также рекомендуется иметь крепеж немного прочнее, чем требуется, чтобы выдержать вес объекта. Вибрация или движение, вызванное землетрясением, создает дополнительную нагрузку на крепеж.

Похожие материалы:
Инструменты для бетона
Трафареты для бетона
Ремонт бетона

Рекомендуемые продукты

Brickform Ultra-M1x
Добавьте цвет и волокна с помощью одного продукта

Вторичное бетонное волокно
Переработанный полипропилен, соответствующий стандарту LEED

Ультраволокно 500®
Не скатывается и не пушится, принимает цвет

Анкеровка бетона | Анкеры, анкерные болты

Соединение стальных элементов с бетоном является обычной конструктивной особенностью, применяемой как в дорожном строительстве, так и в строительстве зданий. Типичное соединение стали с бетоном включает в себя следующее: стальное крепление, состоящее из опорной плиты, приваренной к прикрепленному элементу, анкерных болтов, которые фактически выполняют соединение, и заделки анкеров в бетон.

Анкерный болт для бетона

1. Анкеры для бетона являются важным компонентом конструкции для крепления конструкционных элементов к железобетону или кирпичной кладке. Анкерные системы обычно используются для соединения двух частей конструкции или для соединения ненесущих элементов с конструкцией. Существует два типа анкеров: постустановочные и закладные анкеры.

1.1 Закладные анкеры устанавливаются перед заливкой бетона. Закладной анкер может представлять собой болт с головкой из стандартной конструкционной стали, помещаемый головкой в ​​бетон. Это также может быть стандартный стержень с резьбой и шестигранная гайка с залитым в бетон концом гайки. Наконец, это может быть стержень, согнутый на одном конце и с резьбой на другом конце, при этом согнутый конец помещается в бетон. Залитый анкер с головкой зависит от механической блокировки на головке болта для передачи нагрузки. Некоторые связи могут также существовать между стержнем анкера и окружающим бетоном. Закладные анкеры также включают болты с крюками (J- или L-образные болты) и закладные анкеры (например, вставки).

1.2 Вставные анкеры устанавливаются в существующие бетонные или каменные конструкции. Они широко используются при ремонте и укреплении, а также в новом строительстве благодаря достижениям в технологии бурения и гибкости установки, которую они предлагают. Существует много различных типов постустановленных анкеров, классифицируемых в соответствии с их механизмами передачи нагрузки. Послеустановленные анкеры включают распорные анкеры, анкеры с подрезкой, винты и клеевые анкеры. Существует два типа постустановочных анкеров: механические и клеевые.

1.2.1 Механические анкеры вставляются в предварительно просверленные отверстия, а затем расширяются в бетоне один раз.

1.2.1.1 Распорные анкера – Распорный анкер состоит из стержня анкера с коническим клином и распорным элементом на нижнем конце. Распорный элемент расширяется коническим клином при установке и в течение всего срока службы анкера. Распорный элемент прижимается к бетонной стенке отверстия, когда клин притягивается за счет натяжения стержня анкера. Внешняя нагрузка передается за счет сопротивления трения от конического клина к распорному элементу и от раскладывающего элемента к окружающему бетону. В зависимости от относительных диаметров болта и просверленного отверстия распорные анкеры классифицируются как анкеры болтового или гильзового типа. Для болтового анкера номинальный диаметр просверленного отверстия равен диаметру анкерный болт . Для анкера втулочного типа номинальный диаметр просверленного отверстия равен диаметру втулки, закрывающей болт. Клиновой анкер MASON является наиболее распространенным болтовым анкером.

1. 2.1.2 Анкеры с подрезкой – Анкер с подрезкой устанавливается в отверстие в основном материале, которое локально расширяется (подрез). Подрезное отверстие вмещает распорные элементы анкера, расширяемые при установке. Анкеры с подрезкой в ​​основном полагаются на подшипник для передачи растягивающей нагрузки.

1.2.2 Клейкие устанавливаемые анкеры прикрепляются к бетону с помощью какого-либо клея для приклеивания анкера к бетонной поверхности. К стальным элементам для клеевых анкеров относятся стержни с резьбой, деформированные арматурные стержни или стальные втулки с внутренней резьбой с внешними деформациями.

.



2. Определение глубины анкеровки – Анкеры обычно идентифицируются по номинальной глубине анкеровки, используемой в основном для обозначения требуемой глубины отверстия. Эффективная глубина заделки анкера – это расстояние между поверхностью бетона и несущей частью головки анкера.

3. Базовые материалы – Бетонные конструкции должны быть из бетона нормальной массы марок от C20/25 до C50/60 (т. е. кубическая прочность бетона варьируется от 25 Н/мм2 до 60 Н/мм2). Для других марок бетона, в зависимости от типа анкерных болтов, базовый бетон может быть с трещинами или без трещин. Трещины существуют в условиях рабочей нагрузки и в зоне растяжения бетона и влияют на сопротивление анкерного болта . Бетон без трещин можно предположить, если растягивающее напряжение в бетоне меньше, чем предел прочности бетона на растяжение, и не будет образования трещин (т. е. зоны сжатия). В качестве консервативного подхода при расчете анкерных болтов следует принимать бетон с трещинами, если состояние бетона неизвестно.

Другие типы основных материалов также широко используются.

Легкий бетон, автоклавный газобетон AAC, легкий газобетон ALC, пустотелый бетон, кирпичная кладка, кирпичная стена, гипсокартон и т. д. Характеристические сопротивления анкерных болтов в вышеуказанных базовых материалах должны определяться лабораторными испытаниями/внутренними испытаниями производителя или на основании технических суждений. Рекомендуется проконсультироваться с технической группой MASON для проектирования анкерных болтов в вышеуказанных основных материалах.

4. Анкер Материал и коррозия – Анкерные болты часто используются в различных условиях, от сухих помещений до тяжелых промышленных условий, где требуется дополнительная защита от коррозии стали. Анкерные болты MASON доступны с альтернативными защитными покрытиями. Стандартные варианты покрытия и их коррозионная стойкость для анкерных болтов MASON описаны ниже.

4.1 Оцинкованные анкерные болты обеспечивают наименьшую устойчивость к ржавчине и являются наименее дорогостоящими, но не рекомендуются для использования вне помещений. Эти анкеры отлично подходят для использования внутри помещений или в местах, где отсутствует влажность.

4.2 Анкерные болты с горячим цинкованием обеспечивают средний уровень коррозионной стойкости. Они также подходят для использования на открытом воздухе или во влажной среде.

4.3 Анкерные болты из нержавеющей стали обозначений 304 и 305 обеспечивают превосходную коррозионную стойкость и хорошо работают в большинстве агрессивных сред. Нержавеющая сталь 316 обеспечивает наибольшую коррозионную стойкость в большинстве сред.

5. Терминология соединения – Крепления (структурные или механические элементы), которые крепятся к бетонным (или кирпичным) конструкциям с помощью анкеров MASON, могут подвергаться различным типам нагрузки. Нагрузки на крепления передаются в бетон основания через анкеры в виде сосредоточенных нагрузок, трения, механической блокировки, связи или комбинации этих механизмов. В настоящее время используются многие типы анкеров. Механизмы передачи нагрузки анкеров определяют их эксплуатационные характеристики.



6. Конструкция анкера – Анкеры в бетоне обычно рассчитаны на растяжение и сдвиг. Натяжение относится к тому, когда силы напряжения применяются к поверхности под прямым углом или перпендикулярно поверхности. Напряжение сдвига возникает, когда силы приложены параллельно поверхности. Разрушение как при растяжении, так и при сдвиге может произойти, если сила превышает величину, на которую рассчитан бетон.

Конструкции бетонных анкеров MASON в основном охватывались ETAG 001, разработанным EOTA (Европейской организацией технической оценки), включая 2 основных приложения — C и E. Для удобства инженера-проектировщика все эти рекомендации по проектированию теперь объединены в новый проектный документ EN 1992-4 (Проектирование креплений для использования в бетоне), который является частью 4 Еврокода 2 (Проектирование бетонных конструкций). EN 1992-4 описывает конструкцию различных систем крепления в одном документе для литых креплений, устанавливаемых механических креплений и приклеиваемых креплений после установки. Таким образом, проектировщики могут использовать проектные положения в соответствии с EN 1992-4 с соответствующими ETA продукта MASON для проверки систем крепления.

Когда анкер устанавливается в бетон, вокруг анкера возникает область, называемая конусом влияния, в которой анкер воздействует и на него воздействует. Когда два анкера расположены слишком близко друг к другу и/или слишком близко к краю, конус влияния анкера уменьшается или ему мешают. Когда это происходит, способности анкера к растяжению и сдвигу, полученные из данных испытаний, значительно снижаются. Большинство производителей обеспечивают снижение пределов прочности на растяжение и сдвиг для этих ограничений, поскольку они являются обычным явлением в полевых условиях.

По мере увеличения заглубления конус воздействия анкера увеличивается, а также увеличивается способность к растяжению и сдвигу. Однако заделка анкера слишком близко к противоположной грани бетона может привести к выкрашиванию. Эмпирическое правило заключается в том, что диаметр анкера, как правило, должен в 12 раз превышать расстояние между анкерами и соседним анкером или любым бетонным краем (уточните фактические значения в спецификациях производителя для вашего использования). Кроме того, бетон должен иметь минимальную толщину в 1,5 раза больше глубины заделки анкера.

В зависимости от типа анкера, прочности анкерной стали, прочности окружающего бетонного основания, а иногда также от состояния просверленного отверстия во время установки, анкер может демонстрировать различные режимы отказа, каждый из которых имеет соответствующий отказ вместимость.

Виды разрушения анкерного болта под действием сил растяжения включают разрушение стали, разрушение при отрыве, разрушение бетонного конуса, разрушение при раскалывании. Виды разрушения механического анкера под действием сдвигающих усилий включают разрушение стали, разрушение края бетона, разрушение бетона при отрыве. Важно спрогнозировать вид отказа анкерного болта или группы болтов, которые определяют сопротивление, поскольку он зависит от нескольких факторов, таких как величина и направление сил, класс анкерных болтов, состояние и класс бетона, глубина заделки, кромка. расстояние, расстояние между болтами и т. д. Следовательно, необходимо рассчитать сопротивление каждого режима отказа. MASON предоставит все значения расчетного сопротивления при различных режимах отказа одного анкерного болта и рекомендации по проектированию в руководстве по проектированию. Инженерам-конструкторам нужно только следовать руководству по проектированию, чтобы рассчитать предельное расчетное сопротивление анкерный болт группа. Однако очень часто эти рекомендации по проектированию упрощены и применимы только к простым конфигурациям болтов, таким как двойные болты.



Заключение :

В различных типах конструкций принято прикреплять к конструкциям механические и конструкционные компоненты. Это достигается с помощью встроенных анкеров, через которые растягивающие и сдвигающие силы передаются в бетон основания. Для безопасного и разумного проектирования таких соединений важно использовать высококачественные материалы из надежного источника, чтобы обеспечить различные комбинации нагрузки и условий, а также влияние на поведение анкера, вызванное различными состояниями бетона основания. Fasten Enterprises предлагает надежную систему крепления с использованием высококачественных анкерных материалов, соответствующих Европейскому кодексу проектирования и стандарту спецификаций материалов ETA, а также надежную и хорошо зарекомендовавшую себя техническую поддержку и услуги.



КРЕПЕЖ ДЛЯ БЕТОННОЙ КАДРЫ — NCMA

ТЭК 12-05

ВВЕДЕНИЕ

В зданиях используются различные соединители, включая анкеры, настенные анкеры и крепежные детали. Различие между этими типами разъемов может сбивать с толку. Широкий термин «соединитель» определяется как «механическое устройство для соединения двух или более частей, частей или элементов вместе, включая анкеры, настенные анкеры и крепежные детали» (ссылки 1, 2). Хотя эти термины часто используются взаимозаменяемо даже в технической литературе и нормах, анкеры, настенные стяжки и крепежные детали имеют разные цели. Типичное использование в отрасли:

• анкеры крепят кирпичную кладку к опоре. Примерами являются анкерный болт или ленточный анкер для полки колонны, используемые для соединения кирпичной кладки со стальной колонной.
• Анкеры, такие как регулируемые проволочные анкеры, используются для соединения кирпичной кладки в многожильной стене.
• Крепеж соединяет некаменные материалы или предметы с кирпичной кладкой. Примером может служить рычажный болт, используемый для установки полки.

В данном ТЭК обсуждается использование крепежа в сборках бетонной кладки. В документе NCMA TEK 12-1B «Анкеры и стяжки для каменной кладки» (ссылка 3) представлена ​​информация об анкерах и стяжках для стен.

ТИПЫ КРЕПЕЖНЫХ СОЕДИНЕНИЙ

Доступно множество типов крепежных элементов. Крепеж для каменной кладки обычно предназначен для вставки в растворный шов, проникновения в лицевую оболочку блока в его полую сердцевину или просверливания в сплошном блоке или стене с твердым раствором.

Крепеж, залитый раствором

Закрепляемый болт относится к болтам, не используемым в конструкционных целях, стержням с резьбой и другим крепежным изделиям, которые помещаются в швы кладочного раствора во время возведения стены. Это избавляет от необходимости сверлить или прибивать гвозди в кирпичной кладке, но размещение должно быть точным, так как эти крепления нельзя перемещать или регулировать после установки. Несмотря на то, что большинство крепежных элементов наносятся после монтажа, а не заделываются строительным раствором, блоки для гвоздей из обработанного под давлением дерева или металла могут быть установлены во время возведения стены.

Крепеж для последующего монтажа

Крепежные элементы для последующего монтажа делятся на три большие категории: механический или распорный крепеж с ручным приводом, системы крепления с механическим приводом и химический/клеевой крепеж.

Механические или распорные застежки с ручным приводом

Вероятно, наиболее распространенными являются застежки с ручным приводом, механические или распорные. Эти застежки предлагаются в нескольких видах металла и, в некоторых случаях, пластика.

Существует множество производителей крепежных изделий и большое количество типов механических и распорных крепежных изделий (см. рис. 1). Некоторые из наиболее распространенных включают в себя:

Саморезы (рис. 1а), которые нарезают резьбу в бетонной кладке или растворном шве через предварительно просверленное отверстие. Большинство производителей выпускают их разных размеров и разной длины.

Крепления с защелкой (рис. 1b), часто называемые защелками, бывают нескольких конфигураций, но наиболее распространенная состоит из болта с резьбой и подпружиненного защелки. После вставления через предварительно просверленное отверстие в сердцевину пустотелого блока бетонной кладки рычажок расширяется и упирается в кладку, удерживая болт на месте.

Втулочные застежки (рис. 1с) состоят из резьбовой шпильки с раструбом в виде конуса и распорной втулки, надетой на шпильку. Затем к концу шпильки прикрепляются шайба и гайка. После вставки гайка затягивается, втягивая конусообразный конец в распорную втулку, заставляя его расширяться и упираться в кирпичную кладку.

Клиновые крепления (рис. 1d) используют гайку, шайбу и коническую стальную шпильку. Он окружен стальным зажимом или клиньями. Когда гайка затягивается, шпилька втягивается в зажим или клин, прижимая их к стене каменной кладки.

Вставные крепления (рис. 1e) обычно используют стальные распорные кожухи и внутренние заглушки, которые вдавливаются в кожухи, заставляя их расширяться относительно основания.

Крепежные детали (рис. 1f) с ударом, ударом или расщепленным приводом полагаются на движущую силу или силу удара по штифту, шпильке или гвоздю, чтобы заставить крепеж расширяться относительно бетонной кладки.

Рисунок 1—Типичные ручные механические или распорные застежки

Системы крепления с механическим приводом

В этих системах используются такие средства, как взрывчатое вещество, сжигание газа, сжатый воздух или другой газ или топливо для заделки крепежных элементов в бетонную кладку. Из них наиболее распространены пороховые системы. В системах с пороховым приводом используется взрывчатый порох для ввинчивания крепежной детали под давлением, аналогичным давлению выстрела пули. Используемые заряды могут быть более мощными, чем в ручном огнестрельном оружии, поэтому обучение правильному использованию инструментов имеет решающее значение, а во многих юрисдикциях требуется сертификация. Эти крепежные системы должны быть полностью встроены в каменную кладку (т. е. они не могут проникать в пустоты), поэтому производители рекомендуют, чтобы, если они не используются в сплошной кладке или кладке с монолитным раствором, толщина лицевой оболочки бетонной кладки составляла не менее 1 ¼ дюйма (32 мм). ) толщиной, соответствующей длине крепежного элемента и выдерживающей усилие вставки крепежного элемента.

Когда пороховой крепеж вбивается в бетонную кладку, материал вокруг стержня крепежа смещается. Это приводит к тому, что смещенный материал прижимается к застежке, создавая трение. Тепло, выделяющееся в процессе обжига, также вызывает спекание или приваривание бетонной кладки к крепежному элементу (см. рис. 2).

Существует несколько типов пороховых инструментов: некоторые вбивают крепеж в ствол, в то время как другие используют поршни, чтобы вбить крепеж в стену. Инструменты делятся на классы по скорости вращения крепежа. Заряды также бывают разных уровней мощности.

Крепеж для пороховых инструментов изготовлен из специальной термообработанной стали, в результате чего получается очень прочный, но пластичный крепеж, который может проникать в бетонную кладку, не ломаясь. Крепеж может быть резьбовым или гладким и иметь направляющую для выравнивания его в инструменте при его забивании. Крепежи могут быть упакованы в магазины с несколькими патронами для быстрого повторного крепления.

Рисунок 2. Силы трения в крепежных деталях с механическим приводом

Химические/адгезивные крепежные детали

Эти крепежные системы состоят из гладких или деформированных стальных стержней или стержней, помещенных в предварительно просверленное отверстие и заполненных химическими связующими составами, такими как эпоксидные смолы, полиэфиры, винилэфиры или цементный материал (см. рис. 3). Нагрузки от крепежа передаются через связующий состав на кладку. Доступны клеевые крепления для поверхностного монтажа, которые обычно используются для легких условий, таких как крепление зеркал и рам к готовой каменной поверхности.

Клейкие застежки могут иметь некоторые преимущества по сравнению с механическими распорными застежками, такие как возможность повышенной прочности, особенно на выдергивание. Клеевые системы также могут быть более устойчивыми к вибрации, чем механические распорные анкеры, а клей покрывает стальной крепеж, обеспечивая дополнительную защиту от коррозии. Более близкие краевые расстояния также могут быть возможны с клеевыми системами.

Рисунок 3. Системы клеевых анкеров

Из-за разнообразия крепежных элементов и их применения конструкция крепежных элементов подробно не рассматривается в строительных нормах и правилах.

Конструктивные соображения

Конструктивные соображения для крепежа аналогичны таковым для анкеров, но нагрузки на крепеж обычно меньше. При выборе крепежа следует учитывать его способность к растяжению и сдвигу.

Натяжение обычно передается от крепежа к кирпичной кладке за счет трения (как в случае винтовых или ударных крепежных изделий), запирающего действия (рычажные болты или распорные системы), склеивания (адгезивные и химические системы) или комбинации этих механизмов. Сдвигу в первую очередь сопротивляется сама застежка. Таким образом, прочность на сдвиг зависит от материала крепежа и его поперечного сечения.

Режимы разрушения крепежных изделий также аналогичны таковым для анкеров и зависят от типа крепежных изделий, типа бетонной кладки, прочности бетонной кладки на сжатие, глубины заделки, условий нагрузки, краевого расстояния и нагрузки крепежа/расстояния между крепежными элементами. Типичными видами разрушения при растяжении являются поломка крепежа, разрушение конуса бетонной кладки, расщепление бетонной кладки, прорывы краев, отрыв и, в случае клеевых или химических креплений, разрушение сцепления. Разрушения при сдвиге включают в себя поломку крепежных элементов и выламывание задней части (особенно при наличии группы крепежных элементов или тех, которые прикреплены к полому центральному блоку через лицевую часть корпуса) и отрыв краев.

Поскольку крепежные изделия в большинстве случаев являются запатентованными продуктами, важно ознакомиться с техническими данными конкретного производителя используемого крепежного изделия. Приведены значения для выдергивания, прочности на сдвиг, расстояния до края и критерии длины заделки, а также допустимые основания и минимальная требуемая толщина лицевой оболочки бетонной кладки.

Другие критерии выбора

В дополнение к конструктивным требованиям, некоторые другие основные соображения при выборе крепежа включают:

• размер, особенно вес и конфигурация изделия, соединяемого с кладкой,
• будет ли крепеж подвергаться значительной вибрации,
• будет ли крепёж устанавливаться в сплошной или пустотелой бетонной кладке в месте крепления,
• минимальное расстояние от края, чтобы бетонная кладка не раскололась и не откололась,
• условия воздействия крепежа,
• есть ли необходимость в повторной установке крепежа, и в этом случае силовые системы имеют преимущество,
• квалификация монтажника для нанесения клеевых систем или использования пороховых крепежных инструментов,
• ограниченный доступ к рабочим зонам,
• наличие питания или освещения,
• влажность кирпичной кладки,
• местная доступность крепежа и инструментов для крепежа и
• другие специфические для проекта требования или условия.

Нормы и стандарты

Нормы (ссылки 1, 2) требуют, чтобы соединители были способны выдерживать прилагаемые нагрузки и чтобы вся соответствующая информация была включена в проектную документацию. Следует обращаться к литературе производителя для получения данных, относящихся к застежке и ее применению. Частичный список национальных методов испытаний и стандартов, применимых к крепежным изделиям, включает ссылки с 4 по 8.

Защита от коррозии

Спецификация для каменных конструкций (ссылка 9) требует, чтобы все металлические аксессуары хранились над землей и были защищены от необратимых деформаций. Поскольку большинство крепежных изделий включают в себя тот или иной тип металла, важна защита от коррозии. Крепеж из нержавеющей стали должен соответствовать как минимум ASTM A480, A240 или A580 (ссылки 10, 11, 12).

Наиболее распространенной формой защиты от коррозии крепежных изделий из углеродистой стали является цинковое покрытие или гальванизация, которые можно наносить несколькими способами для достижения различной толщины покрытия. В таблице 1 перечислены минимальные требования к защите от коррозии (ссылка 9).).

Таблица 1—Требования к защите от коррозии для соединителей

Гальваническое воздействие

Поскольку крепежные элементы соединяют некаменные элементы с кирпичной кладкой, при выборе крепежных элементов необходимо учитывать вероятность коррозии в результате гальванического воздействия между крепежным элементом и элементом, соединяемым с кирпичной кладкой.

Все металлы обладают электрическим потенциалом относительно друг друга. При контакте металлов с разным потенциалом в присутствии влаги более «активный» металл — тот, у которого более отрицательный потенциал, — подвергается коррозии, а другой металл оказывается гальванически защищенным. В таблице 2 представлено ранжирование металлов по их электрическому потенциалу от анодного (наименее благородного) до катодного (наиболее благородного). Чем дальше друг от друга находятся два металла в таблице, тем сильнее и быстрее гальваническая атака. Относительные площади поверхности соединяемых металлов также влияют на степень гальванического воздействия.

Для ограничения гальванической коррозии используйте металлы, близкие по гальваническому ряду (таблица 2). Если это невозможно, разделяйте разнородные металлы покрытиями, прокладками, пластиковыми шайбами ​​и т. д. Крепеж также следует выбирать так, чтобы он был наиболее благородным или защищенным компонентом. Дренаж также важен для обеспечения того, чтобы застежка не подвергалась постоянному воздействию влаги или влаги.

Таблица 2—Гальваническая серия металлов и сплавов

УСТАНОВКА

Учитывая количество вариантов крепления, ни один метод установки не подходит всем. Поэтому важно следовать процедурам установки конкретных производителей крепежных изделий. Некоторые общие рекомендации включают в себя:

• Устанавливайте крепежные детали с надлежащим расстоянием между краями и интервалами, чтобы предотвратить растрескивание и отслаивание бетонной кладки.
• Просверлите отверстия для вставных анкеров точного указанного диаметра и на указанную глубину анкеровки.
• Удалите пыль из предварительно просверленных отверстий, особенно для химических или клеевых креплений.
• Для самоклеящихся креплений дозируйте весь картридж с клеем за один раз без перерыва в потоке.
• В случае крепежа с механическим приводом используйте пробные крепления, чтобы определить самый низкий уровень мощности, при котором крепеж будет вставлен на нужную глубину и в нужное положение, не повреждая бетонную кладку.
• Держите механические инструменты перпендикулярно поверхности кладки во время стрельбы, чтобы избежать рикошета крепежных элементов.
• Никогда не зажигайте пороховые крепежные детали в головных швах каменной кладки.
• Храните пороховые партии в отдельных закрытых контейнерах вдали от источников тепла. Храните инструмент разряженным в закрытом кейсе.
• Подтвердить все необходимые сертификаты установщика для работы с пороховыми инструментами. Источники информации о методах установки включают ссылки 17 и 18.
• Соблюдайте все рекомендуемые меры безопасности.

Ссылки

1. Международные строительные нормы и правила 2003 г. Международный совет по строительным нормам, 2003 г.

Требования строительных норм и правил

2. к каменным конструкциям, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
3. Анкеры и стяжки для кладки, NCMA TEK 12-1B. Национальная ассоциация бетонщиков, 2011 г.
4. Критерии приемлемости для крепежных изделий с механическим приводом в бетонных, стальных и кирпичных элементах, Отчет ICC по инженерным услугам AC 70 – октябрь 2004 г. Комитет по оценке инженерных услуг Международного совета по кодексам, Уиттиер, Калифорния, 2004 г.
5. Стандартный метод испытаний на прочность анкеров в бетонных и кирпичных элементах, ASTM E488-96 (2003). ASTM International, 2003.
6. Стандартный метод испытаний на сопротивление выдергиванию стяжек и анкеров, заделанных в швы кирпичной кладки, ASTM E754-80 (2000)e1. ASTM International, 2000.
7. Стандартные методы испытаний на прочность механических крепежных деталей, установленных в элементах конструкции, ASTM E1190-95 (2000)e1. ASTM International, 2000.
8. Стандартные методы испытаний для проверки характеристик сцепления приклеенных анкеров, ASTM E1512-01. ASTM International, 2001.

Спецификация

9. для каменных конструкций, ACI 530.1-05/ASCE 6-05/TMS 602-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.

Стандартные технические условия

10. для общих требований к плоскому прокату из нержавеющей и жаропрочной стали в виде толстого листа, листа и полосы. А480/А480М-05. ASTM International, 2005.

Стандартные технические условия

11. на плиты, листы и полосы из хромистой и хромоникелевой нержавеющей стали для сосудов под давлением и для общего применения. А240/А240М-05а. ASTM International, 2005.

Стандартные технические условия

12. для проволоки из нержавеющей стали. А580/А580-98(2004). ASTM International, 2004.
13. Стандартные технические условия на стальной лист с цинковым покрытием (гальванизированный) или с покрытием из цинково-железного сплава (гальванизированный) методом горячего погружения, ASTM A653/A653M-05. ASTM International, 2005.

Стандартные технические условия

14. для цинкового покрытия (горячее погружение) металлического и стального оборудования, ASTM A153/A153-05. ASTM International, 2005.

Стандартные технические условия

15. для цинковых (горячеоцинкованных) покрытий на изделиях из железа и стали, ASTM A123/A123M-02. ASTM International, 2002.

Стандартные технические условия

16. для стальной проволоки с эпоксидным покрытием, ASTM A899-91 (2002). ASTM International, 2002.
17. Базовое учебное пособие PATMI, Институт производителей пороховых инструментов, 2005 г.
18. Использование пороховых инструментов (боеприпасов) — учебные материалы для сертификата о пригодности экзамена для E-21. Пожарная служба Нью-Йорка, 2001 г.

NCMA TEK 12-5, редакция 2005 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Почему анкерные крепления имеют решающее значение для успеха проекта

Анкерные крепления являются важной частью любого проекта. Металлические детали довольно просто прикрепить во время инженерных или строительных работ. Но когда дело доходит до крепления строительных деталей к базовому материалу, такому как кирпич или бетон, нужно проявлять большую осторожность.

Успех любого строительного проекта, связанного с креплением деталей к основным материалам, будет зависеть от типов и качества выбранных вами анкерных креплений, а также от профессионализма и опыта вашей команды.

Прежде чем мы углубимся в тонкости выбора правильного крепежа и использования анкерных болтов, давайте сначала обсудим, что они из себя представляют.

Что такое анкерные крепления?

Это элементы для тяжелых условий эксплуатации, используемые в строительной отрасли для соединения структурных элементов с бетонными, кирпичными или другими каменными поверхностями. Они отличаются от стандартных крепежей, доступных на рынке.

Уникальная конструкция и свойства анкеров гарантируют, что они могут выдерживать как силы отрыва, так и силы сдвига. Силы отрыва действуют вдоль направления крепления, а силы сдвига действуют под прямым углом к ​​оси анкера.

Типы анкерных креплений

Два типа анкеров, доступных для строительных и инженерных применений, включают в себя;

Механические анкерные крепления

В этих типах креплений используется трение для соединения элементов конструкции с различными основаниями. Они постоянно расширяются в диаметре, когда их вталкивают в отверстие. Через механизм расширения. Он плотно сжимает основной материал и удерживает структурный элемент на месте.

Разновидности этого типа анкеров в настоящее время доступны для различных строительных применений. Примечательно, что к механическим крепежным элементам относятся дюбели или дюбели.

Они делятся на две большие категории; забивные и забивные анкеры. Кроме того, они подразделяются на другую группу, которая включает:

• Зажимные анкеры
• Клиновые анкеры
• Распорные анкеры
• Анкерные стержни
• Под анкерами
• Втулочные анкеры
• Анкеры для гипсокартона.

В эту категорию входят:

• Анкеры
• Пластиковые анкеры
• Анкеры для гвоздей
• Анкеры изоляции
• Винты и анкеры по бетону

Вы заметите разницу в материалах и функциях, для которых они предназначены. Но на этом список типов анкерных болтов и крепежных элементов не заканчивается.

Химические анкеры

В отличие от механических анкеров, в которых используется трение, химические анкеры предполагают введение смолы в отверстие перед установкой шпильки. По умолчанию вязкий химикат заполняет все неровности вокруг стойки, обеспечивая герметичное и водонепроницаемое крепление. Связи, образованные химическими анкерами, прочны и иногда прочнее, чем основные материалы.

Известные примеры химических креплений включают:

• Анкеры из полиэстера
• Винилэфирные анкеры
• Эпоксидно-акрилатные анкеры
• Стандартные анкеры из чистой эпоксидной смолы
• Смола
• Гибридные химические анкеры.

Если вы ищете большую гибкость, химические анкеры – это то, что вам нужно. Они также более надежны, чем их механические аналоги. Однако химические анкеры готовятся к использованию дольше, так как вы можете нагружать их только после того, как они установлены.

Как пользоваться крепежом

Многие технические специалисты ошибаются при установке крепежа по двум причинам. Выбор некачественного крепежа может сделать или разрушить ваш проект. И это область, которую менеджеры по закупкам и специалисты по обеспечению качества должны всегда учитывать.

Опять же, обратите внимание, что установка креплений зависит от того, какие анкеры вы собираетесь использовать. Но процесс установки обычно включает следующие три шага:

1.   Определение правильного положения ваших анкеров — По большому счету, установка и использование анкерных болтов начинается с определения положения элемента конструкции, который вы хотите прикрепить к бетону, и маркировки правильного положения болтов.
2.   Сверление отверстий — точное сверление отверстий в основном материале. Отверстия, которые вы просверлите, должны быть немного больше, чем крепеж. Тем не менее, убедитесь, что отверстие не слишком большое, так как его диаметр очень важен.
3. Вставьте анкер — После этого вы сможете правильно вставить анкеры в просверленные отверстия. При этом убедитесь, что вы смотрите на глубину заделки анкера, которая представляет собой расстояние, на которое анкер проникает в основной материал.
