В чем заключается принцип лазерной гравировки?

Мы покажем вам, как происходит лазерная гравировка и какие материалы можно обрабатывать с ее помощью.

Лазерная обработка используется для придания изделию индивидуального дизайна или особого характера. Спортивные призы с выгравированным именем победителя, шариковые ручки с гравюрой логотипа компании или компоненты, на которых проставлены серийный номер и номер партии, — это типичные примеры применения лазерной гравировки. Большое преимущество: при помощи лазера можно выполнять гравировку практически любого дизайна на самых различных материалах. На этой странице мы расскажем, как осуществляется лазерная гравировка.

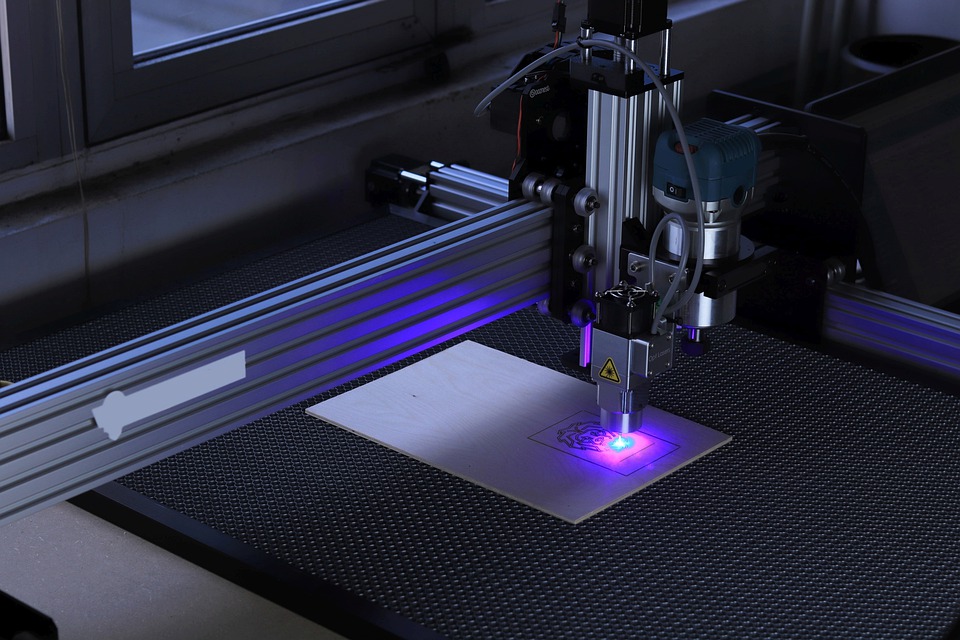

Техническое объяснение лазерной гравировки

В процессе лазерной гравировки материал в результате попадания лазерного луча нагревается настолько, что, в зависимости от времени воздействия, изменяется его цвет и создается контраст или же он испаряется или выжигается. Полученная лазерная гравировка является постоянной и устойчивой к истиранию.

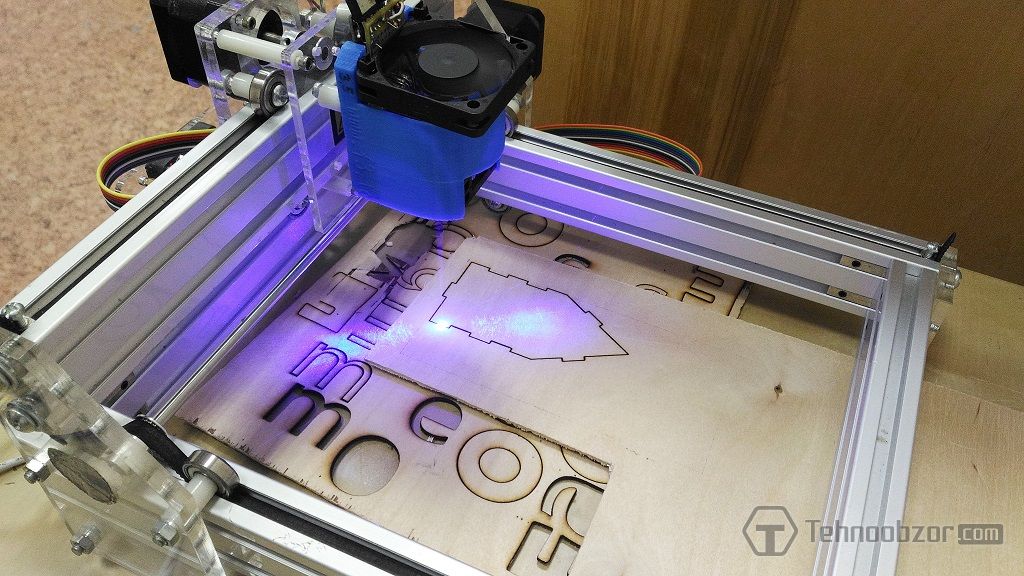

Лазерная гравировка — столь же просто, как и распечатка на принтере

Лазерная гравировка настолько же проста, как и распечатка на принтере. Сначала создайте макет гравировки в обычном графическом редакторе (CorelDraw, Photoshop, AutoCAD, Illustrator, InkScape и т. д.). Тогда используйте драйвер принтера для отправки графического изображения на лазерную систему. При нажатии на клавишу производится лазерная гравировка или резка выбранного вами материала с использованием сохраненных настроек. При необходимости можно установить расширенные настройки, предоставляемые программным обеспечением JobControl®. Виды обработки, сохраненные в драйвере принтера, облегчают повседневную работу, автоматически оптимизируя необходимые графические процессы.

Узнайте больше о лазерных граверах Speedy

Растровая и векторная гравировка: два различных вида лазерной гравировки

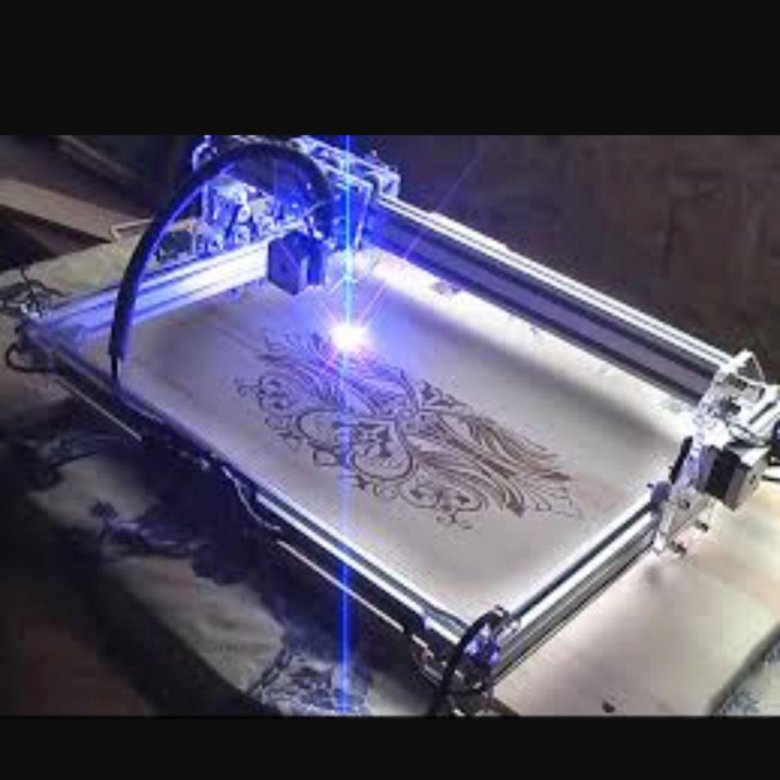

Растровая гравировка — это стандартный процесс для лазерной гравировки. Здесь графическая конструкция из пикселей гравируется линия за линией, точка за точной.

Во время векторной гравировки, в свою очередь, графическое изображение состоит из кривых и линий, которые лазер чертит и одновременно гравирует поочередно, «вектор за вектором». Векторную гравировку часто называют «маркировкой»

Для применений на более крупных площадях таких, как буквы с заливкой, изображения, штампы или гравировка на дереве, растровая гравировка — это самый подходящий метод. <br/>Однако если требуется гравировка тонких линий, более целесообразно применять векторную гравировку. К тому же, это еще и быстрее.

Типичные применения для лазерной гравировки

марки, обработка бумаги
рекламные изделия, таблички
награды и призы
ручная работа, подарки
и многое другое

Краткий обзор всех применений

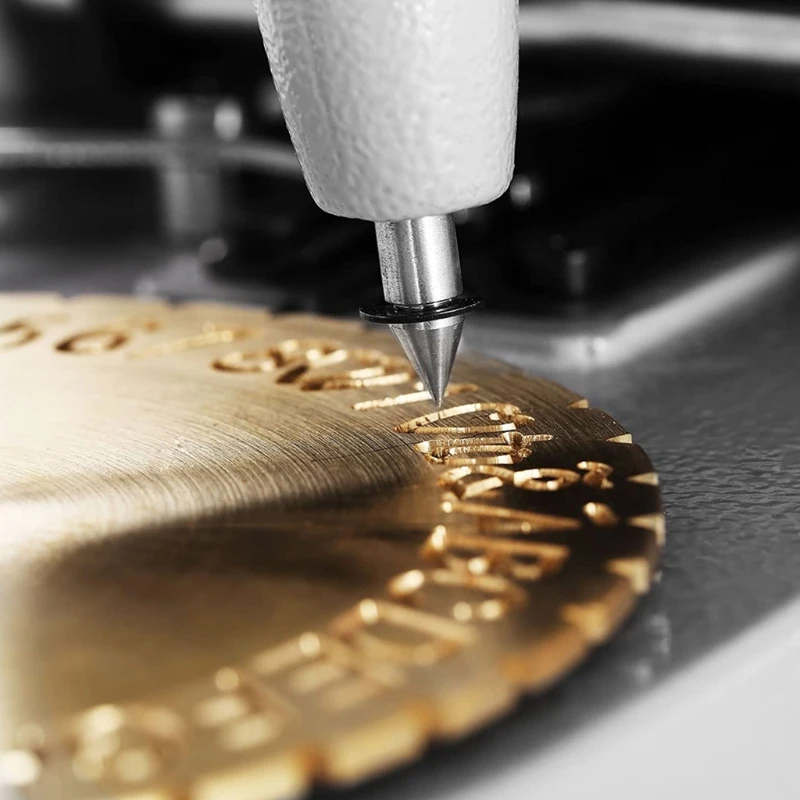

Преимущества лазерной гравировки по сравнению с механической


Более широкая область применения	Лазерные лучи — это универсальный инструмент для многих материалов, таких как дерево, стекло, древесноволокнистые плиты, текстильные материалы, картон, бумага, фольга, металлы и т. д.
Бесконтактная обработка материалов	Во время механической гравировки материал часто подлежит закреплению в тисках или фиксации вакуумом. Для этого требуется время, к тому же существует опасность повреждения материала. При лазерной обработке это не требуется. Здесь обработка проводится бесконтактным способом, в результате которой не возникает стружки, а уровень пылеобразования достаточно незначительный. Все это экономит и время и деньги.
Без износа инструмента	В связи с бесконтактной обработкой материалов лазерным лучом отпадают расходы на инструменты: ножи и сверла.
Максимальная точность и мельчайшие элементы	Благодаря лазерной технологии предоставляется возможность выполнения самых мелких мотивов с максимальной точностью. Практически все, что можно начертить, можно также воспроизвести при помощи лазерной гравировки или маркировки.
Экономное производство	Производство отдельных деталей или малых и крупных серий эффективно и экономично.

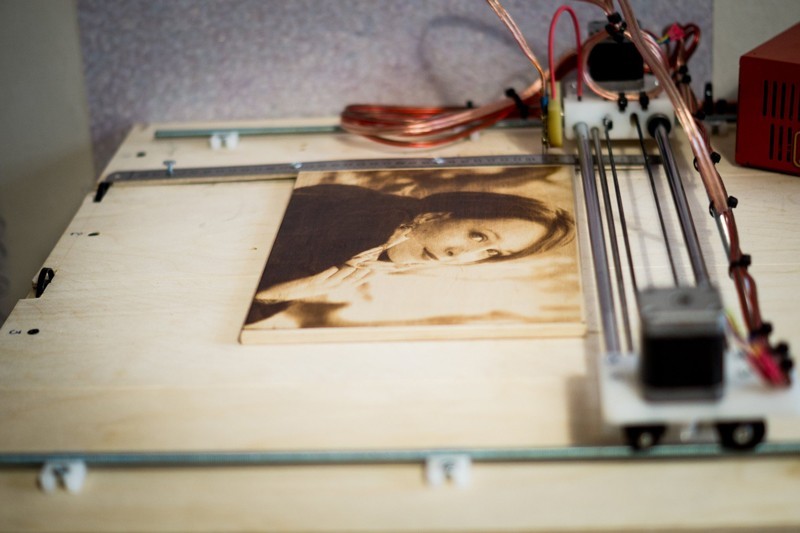

Специальное применение: гравировка фотографий при помощи лазера

Фотографии придают особый характер стандартным изделиям или подаркам. Гравировку фотографий можно выполнить быстро и просто при помощи лазерной системы. Программное обеспечение для лазерной обработки JobControl® от Trotec окажет вам значительную помощь в процессе выполнения гравировки фотографий. При помощи интегрированного фоторежима изображение автоматически оптимизируется для обработки лазерным гравером в соответствии со сложной логикой и отправляется на лазерную систему. Таким образом, вам не надо быть экспертом в области обработки фотографий Простая гравировка фотографий — здесь можно найти необходимые советы и рекомендации.

Лазерный гравер для гравировки фотографий и многое другое

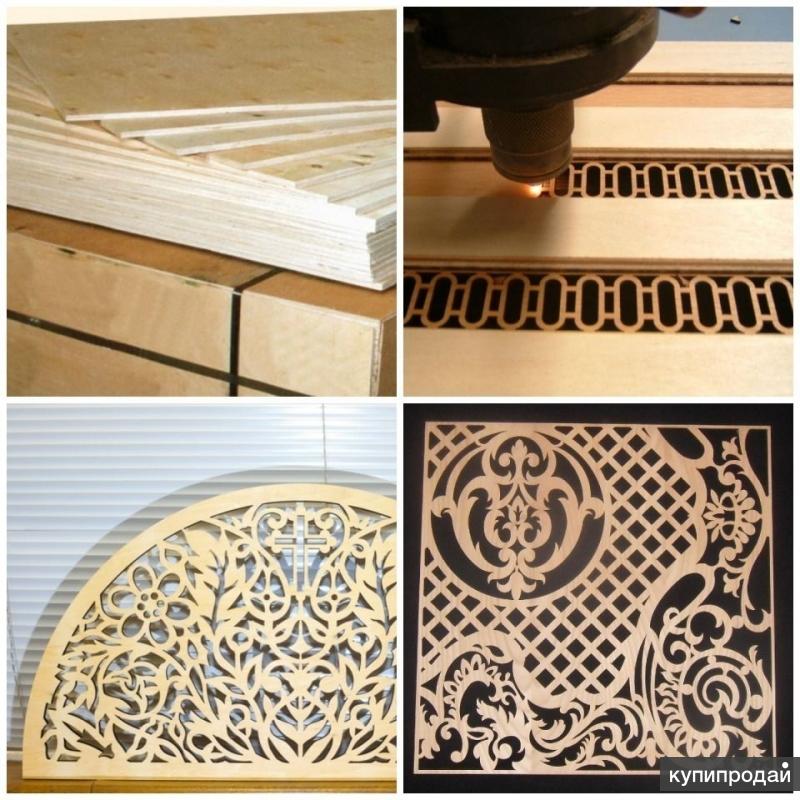

Другие применения лазера: маркировка и резка

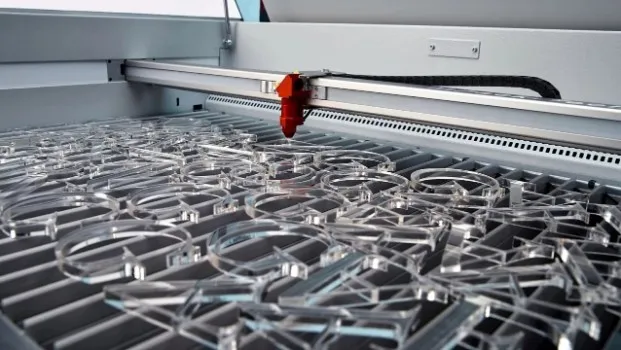

Лазерные системы Trotec предусмотрены не только для лазерной гравировки, но и для маркировки и резки.
Узнайте больше о методах обработки:

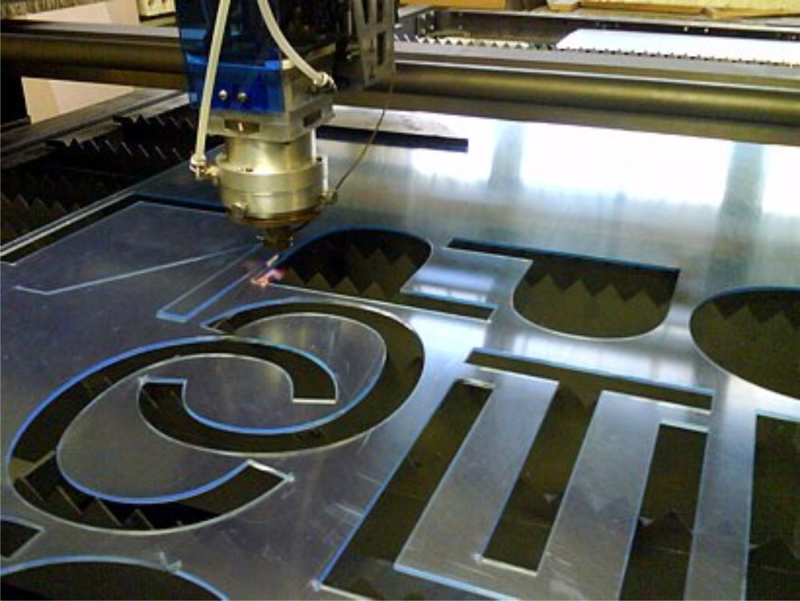

Лазерная резка выполняется следующим образом
Лазерная маркировка выполняется следующим образом

Так как индивидуальные запросы требуют индивидуальных рекомендаций!

Мы проконсультируем вас бесплатно.

Запросите 30-минутную встречу сейчас.

Связаться с нами

Лазерная гравировка логотипа в Москве и СПб

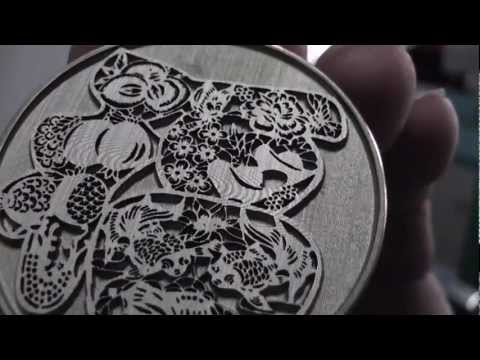

Лазерная гравировка — способ нанесения стойкого изображения на бизнес-подарки и промопродукцию из различных материалов: металла, дерева, кожи, стекла, вспененной резины, а также некоторых видов пластика.

Долговечное изображение с помощью лазера наносят на металлические ручки и кружки, брелки, флешки, термосы, кошельки и аксессуары для офиса. Чтобы не делать лазерную гравировку непосредственно на изделии (например, дорогом подарке), с помощью лазера можно вырезать шильды разной формы из металла или фольгированного пластика.

Лазерная гравировка на подарки: цена и фото

Технология лазерной гравировки
Лазерная гравировка — автоматизированный процесс. В компьютерной программе задают параметры нанесения, в лазерной установке закрепляется предмет. В процессе гравировки луч лазера испаряет слой материала, прожигая его на заданную глубину и ширину. В промоиндустрии используют два типа лазерных установок: газовые CO₂-лазеры и твердотельные. С помощью твердотельного лазера гравируют предметы из металла (в том числе цилиндрической формы), газовым выполняют лазерную гравировку на коже, дереве, стекле и других материалах, а также на металле.

Твердотельным лазером обычно выполняют лазерную гравировку по металлу — он отлично подходит для работы с отражающими поверхностями. Цвет гравировки будет зависеть от толщины покрытия и цвета металла под ним. Например, если корпус изготовлен из латуни и затем покрыт краской или полимером, гравировка получится золотистой на цветном фоне. Этот же лазер используют для гравировки на некоторых других материалах, например, керамике.

Стоимость нанесения тарифицируется в зависимости от сложности работы и площади нанесения. Точную стоимость можно увидеть в ходе расчета в корзине или в карточке конкретного товара.

Гравировка газовым лазером выполняется по дереву, коже, пластикам, керамике и стеклу. Активной средой в нем является углекислый газ. Если материал однородный (как дерево), цвет гравировки обычно лишь слегка отличается от цвета наружного слоя. Исключение составляет гравировка по двухслойным материалам: удаляя верхний слой, лазер открывает контрастную основу.

Гравировка выполняется как твердотельным, так и газовым лазерами и позволяет наносить большие по площади изображения на округлые поверхности, прежде всего, на металлическую посуду.

Метод позволяет получить более четкие, контрастные изображения на поверхности предметов. После процедуры гравировки поверхность обрабатывают специальным химическим составом. Происходит химическое травление, выгравированное изображение темнеет.

Если нанесение лазером нежелательно выполнять прямо на изделии, гравировку делают на шильде, которую затем приклеивают. Шильды, как правило, изготовлены из стали, латуни или фольгированного пластика.

Одежду или пледы можно брендировать кожаными бирками с логотипом, нанесенным газовым лазером. Когда печать тиража бирок завершена, их пришивают на изделие.

Преимущества лазерной гравировки сувениров

очень стойкое нанесение;
возможность нанесения на небольшие тиражи;
низкая стоимость одного изделия при средних и больших тиражах.

Очень стойкое нанесение

Лазерная гравировка — один из самых стойких видов нанесения логотипов на бизнес-подарки и промопродукцию. Изображение по сути «выжигается» в материале изделия, поэтому гравировка не подвержена воздействию внешних факторов. Она не сотрется и не смоется.

Логотипы, нанесенные лазером, смотрятся органично, как будто создавались вместе с самим изделием.

Однако стоит иметь в виду, что выбрать цвет гравировки или заранее предугадать его не удастся. Он зависит от качественного и количественного содержания тех или иных веществ в материале, из которого выполнено изделие, и может несколько отличаться даже в пределах одного тиража.

Возможность нанесения лазерной гравировки на небольшие тиражи

Лазерная маркировка не требует промежуточных стадий подготовки, что делает этот вид брендирования более оперативным по срокам и позволяет достаточно легко рассчитать стоимость любого тиража — от одного экземпляра до бесконечности.

При этом стоит учитывать, что время гравировки зависит как от площади поверхности, так и от формы изделия — на предметах сложной формы процесс займет больше времени, чем на плоских прямоугольных поверхностях. Максимальный размер изображения определяется параметрами оборудования.

Низкая стоимость одного изделия при средних и больших тиражах

Стоимость нанесения зависит от стоимости самого предмета, площади нанесения и сложности поверхности. В целом экономически доступным этот вид нанесения становится уже при тиражах от 50 шт.

Как заказать нанесение логотипа лазерной гравировкой

Воспользуйтесь калькулятором на этой странице, чтобы рассчитать стоимость нанесения логотипа лазерной гравировкой, или выберите товар в каталоге и рассчитайте полную стоимость подарков с печатью в корзине.

Заказываете подарки для своей компании? Отправьте нам корзину с расчетом, и мы передадим заказ одному из официальных дилеров «Проекта 111» в вашем городе. Компания-дилер выполнит его точно и в срок.

Работаете в рекламном или коммуникационном агентстве? Заполните анкету, и мы предложим вам выгодные условия сотрудничества.

Подробнее об оформлении заказов в «Проекте 111» читайте в разделе «Как купить». А в разделе «Помощь» можно получить ответы на часто задаваемые вопросы.

Обзор технологии лазерной маркировки — ОКБ БУЛАТ

Доли рынка промышленных лазеров по технологии. [ILS]

В большинстве случаев лазерная маркировка применяется для нанесения буквенно-цифровых обозначений на поверхности изделия, отмечающих дату изготовления, сроки годности, серийный номер, логотип и т.п. Технология лазерной маркировки превосходит традиционные методы в качестве и гибкости, и становится таким образом идеальным инструментом для автоматизации. Для всех ее видов характерны следующие преимущества:

долговечность;
высокая эффективность при низких эксплуатационных расходах;
удобство работы даже с нестандартными поверхностями;
бесконтактность и отсутствие специальных требований по подготовке изделия;
простота интеграции и автоматизации;
высокая точность позиционирования луча и локальность воздействия;
высокая повторяемость и высокая скорость процесса.

Механизм лазерной маркировки

Процесс лазерной маркировки включает в себя один или несколько из нижеследующих процессов:

обугливание;
обесцвечивание или изменение цвета пигмента;
изменение структуры поверхности;
нанесение за счет испарения материала;
контролируемого изменения поверхности за счет оплавления.

В общем случае эффект возникает за счет процессов испарения, плавления или поглощения в материале. Каждый из которых дает особый эффект для различных областей применения. Испарение позволяет наносить маркировку с углублением в материал изделия, точно так же как при механической гравировке. Плавление вызывает термо-химическую реакцию и чаще всего используется при маркировке пластиков. При поглощении на поверхности материала возможно получение эффектов, таких как, например, формирование цветов побежалости на поверхности титана и нержавеющей стали, позволяющих наносить контрастную маркировку без видимого повреждения поверхности.

Методы нанесения в технологии лазерной маркировки

Существуют два основных способа лазерной маркировки: перемещение зоны лазерного воздействия по поверхности материала и при помощи масок.

Схема процесса лазерной маркировки при помощи масок.
1. Лазерное излучение. 2. Трафарет. 3. Фокусирующая оптика. 4. Деталь.

При маркировке с помощью маски, формирование маркируемого изображения осуществляется путем проецирования лазерного излучения сквозь трафаретную маску. Далее изображение переносится уменьшающей его оптической системой на поверхность обрабатываемой детали. Вид маркируемого изображения полностью определяется трафаретным изображением маски. В случае применения этого способа обработку производят импульсным излучением с энергией импульса, достаточной для формирования на материале всего знака.

Схема процесса лазерной маркировки при помощи гальванометрических сканаторов.
1. Лазерное излучение. 2. Гальванометрический сканатор. 3. Поворотное зеркало.
4. Фокусирующая оптика. 5. Деталь.

Для перемещения зоны лазерного воздействия по поверхности детали сегодня наиболее широко применяют два метода: «летающую» оптику и гальванометрические сканаторы. В том и другом случае излучение перемещается за счет системы зеркал. В этих методах нанесение происходит за счет перемещения луча системой зеркал, во время которого лазерный луч поточечно формирует необходимое изображение воздействуя на поверхность детали. Управление взаимодействием лазера и системы зеркал осуществляют ЧПУ системы или компьютер.

Сравнивая эти два способа нанесения можно заключить следущее:

скорость маркировки: скорость маркировки при помощи масок значительно выше и может достигать нескольких десятков маркировок в секунду. Длительность импульса лазера при этом находится в диапазоне от микро до наносекунд.
зона маркировки: маркировка при помощи системы зеркал обладает значительно большей зоной. Зона маркировки при нанесении при помощи масок сильно ограничена диаметрами пятна и энергией импульса.
гибкость: при маркировке с помощью масок для каждой отдельной маркировки необходим отдельный трафарет. Он требует времени на изготовление и потому этот способ удобен лишь при больших объемах однотипных нанесений. Второй способ лишен этих недостатков, так как форму нанесения определяет программное обеспечение. Что позволяет изменять наносимое изображение от детали к детали.

Методы нанесения в технологии лазерной маркировки

В технологии лазерной маркировки определяющими факторами при выборе типа лазера являются: тип маркируемых материалов, требования к качеству нанесения, а так же скорость нанесения и общая производительность. Среди множества источников наиболее популярны твердотельные лазеры (Nd:YAG и волоконные) с длинной волны 1,06 мкм и газовые излучающие на длине волны 10,6 мкм.

Первым и наиболее важным из критерием при выборе лазерного источника, является эффективность взаимодействия лазерного излучения с материалом детали. В таблице приведенной ниже даны значения коэффициентов отражения лазерного излучения для различных металлов [Trumpf Slovakia 2014]:

Коэффициент отражения R [%]
Материал	Длина волны
Материал	0,9 – 1,1 мкм	9 – 11 мкм
Золото	94,7	97,7
Серебро	96,4	99
Алюминий	73,3	96,9
Медь	90,1	98,9
Конструкционые стали	65	93,8
Низкоуглеродистая сталь	61,1	93 – 96
Никель	72	95,6
Цинк	49	98,1
Хром	57	93
Кремний	28	28

Как видно из таблицы, газовые лазеры явно проигрывают твердотельным, однако не все так однозначно. Если говорить о маркировке органических материалов, таких как дерево, пластмассы, бумага, – то наиболее оптимальным выбором будет источник с длинной волны 10,6 мкм, но при обработке металлов и их сплавов твердотельные лазеры лидируют за явным преимуществом. При том они так же могут обрабатывать пластики, кожу и т.п., хотя и менее эффективно.

Доли рынка лазерной маркировки по типу лазеров. [ILS]

Несмотря на невысокую стоимость газовых лазеров, и, как следствие, почти двукратную разницу в стоимости при сравнении систем маркировки начального уровня, лидирующие позиции уверенно занимают волоконные лазеры, на долю которых приходится почти ¾ рынка. Это обусловлено их надежностью, стабильностью, практически полным отсутствием технического обслуживания, ресурсом работы превосходящим 50 000 часов и удобством интеграции.

Области применения лазерной маркировки

Лазерная маркировка находит тысячи применений. Высокоскоростная лазерная маркировка массово внедряется на конвейерах для нанесения кодировок, сроков годности и другой информации. Эта технология практически идеальна для внедрения в производственные линии на массовом производстве. Их гибкость, простота в эксплуатации и большой ресурс работы дает значительный экономический эффект по сравнению с традиционными методами.
