Самодельная лазерная установка «Lightsaber» — как это было, часть 1 / Хабр

Приветствую всех, в данной статье пойдет речь об одном из моих самых сложных проектов – самодельной установке с лазером на парах меди. Оговорюсь сразу, что проект выполнен успешно, доведен до полностью готового изделия и оправдывает то название, которое я ему дал. Я считаю нужным рассказать во всех подробностях, как он осуществлялся и с чем пришлось столкнуться на пути к его осуществлению. История создания установки довольно длинная, поэтому её придется разделить на несколько частей.

И ещё один небольшой дисклеймер: этот проект был осуществлен из-за моей большой любви к искусству получения лазерного излучения, во многом ради процесса его реализации, посему попрошу не задавать вопрос «зачем это надо» в комментариях. Представленная информация показана в ознакомительных целях, автор не несет ответственности за последствия попыток повторения описанного.

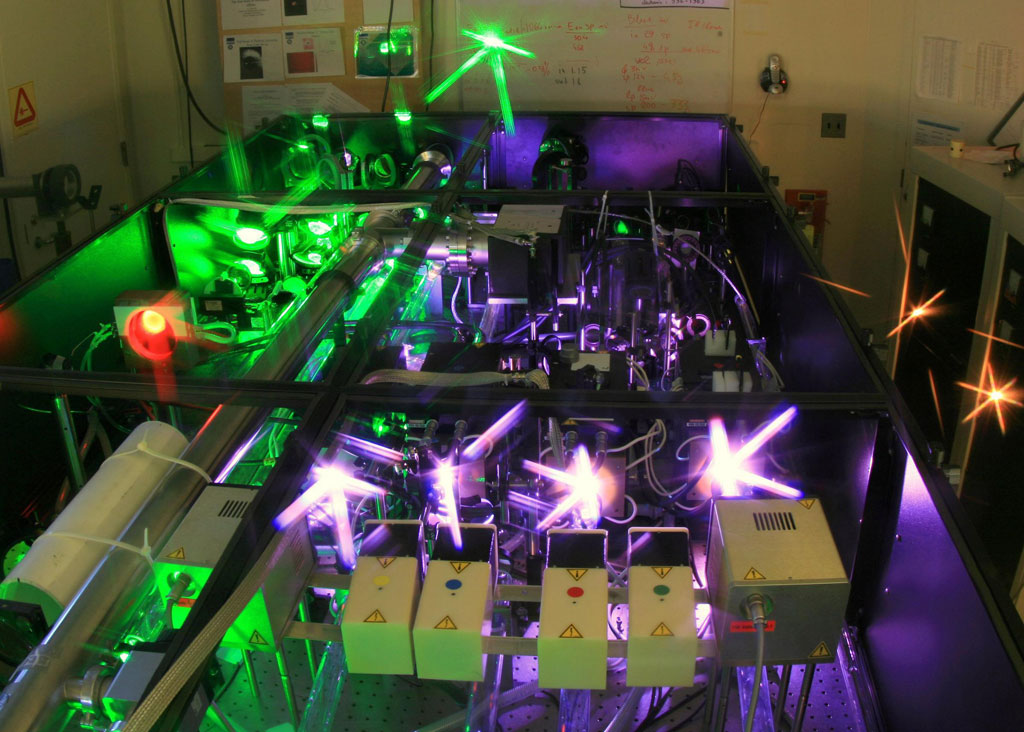

Картинка для привлечения внимания.

А продолжение — под катом.

Сначала придется сделать некоторое лирическое отступление. Все дело в том, что я, наверное, один из тех многих людей, которые когда-то мечтали о своем световом мече или лазерной пушке, по крайней мере в том виде, в котором это возможно при нынешних технологиях. И как оказалось, всё возможно, если над этим поработать. С начала студенческих времен я увлекся электротехникой, а именно – получением высоких напряжений и высоких частот. Так я для себя открыл такое интересное устройство как трансформатор Тесла в его многочисленных проявлениях с использованием самых разных топологий и самой различной элементной базы. Одновременно с этим я понял, что меня особенно притягивает эстетика дизельпанка, а именно хотелось, чтобы все мои изделия выглядели, будто попали ко мне прямиком из лабораторий Франкенштейна или самого Теслы. Именно поэтому я пускал в ход элементную базу, состоящую из старых масляных трансформаторов, мощных радиоламп, мотор-генераторов повышенной частоты (умформеров), измерительных щитовых приборов в карболитовом корпусе итп. Тем не менее, оказалось, что уже трудно кого-то удивить даже довольно длинным разрядом от трансформатора Тесла. Поэтому я решил изменить направление деятельности, заняв ту нишу, в которую рискнули пробраться очень немногие люди. А именно – посвятить свое хобби лазерной технике. Моей мечтой всегда было разобраться в том, какие бывают лазеры, раскрыть секреты их устройства и работы, наконец, построить свой собственный генератор когерентного излучения. Шло время, я изучал много литературы, общался с разными людьми, накапливался постепенно опыт по изучению, настройке и ремонту лазеров в лабораториях и добытый «хабар» в виде целых лазеров и их фрагментов, которые изучались мной самым подробным образом.

Среди всего многообразия лазеров, один из них заслуживает куда большего внимания чем остальные – лазер на парах меди. Когда удалось увидеть и пощупать такой лазер в работе в одной из лабораторий, он создал у меня самые мощные впечатления. А все дело вот в чем. Это самый эффективный лазер, работающий в видимом диапазоне спектра, способный иметь мощность излучения в десятки Ватт на длинах волн 510 нм (ярко-зелёный) и 578 нм (насыщенный жёлтый). Луч, содержащий обе линии излучения, имеет неповторимый зеленовато-лимонный цвет и способен прожигать различные горючие материалы не хуже луча инфракрасного СО2-лазера. Была поставлена цель обзавестись таким лазером.

Во время работы с подобным лазером в лаборатории, я понял, что рассчитывать на приобретение готовой установки не могу, не смотря на предпринятые попытки. Слишком она крупная, тяжелая и дорогостоящая. Как и любой лазер, она состоит из двух основных частей – излучателя и источника питания. Вот как выглядит одна из самых ранних моделей такого лазера – ЛГИ-101. Излучатель почти 2 метра длиной, а источник питания имеет размер «полновесного» домашнего холодильника. А весит как 4 холодильника. Заявленная мощность лазерного излучения суммарно по обеим линиям излучения составляет 5 Ватт при потребляемой в 2.5 кВт. Внешний вид излучателя и источника питания можно видеть на фотографиях:

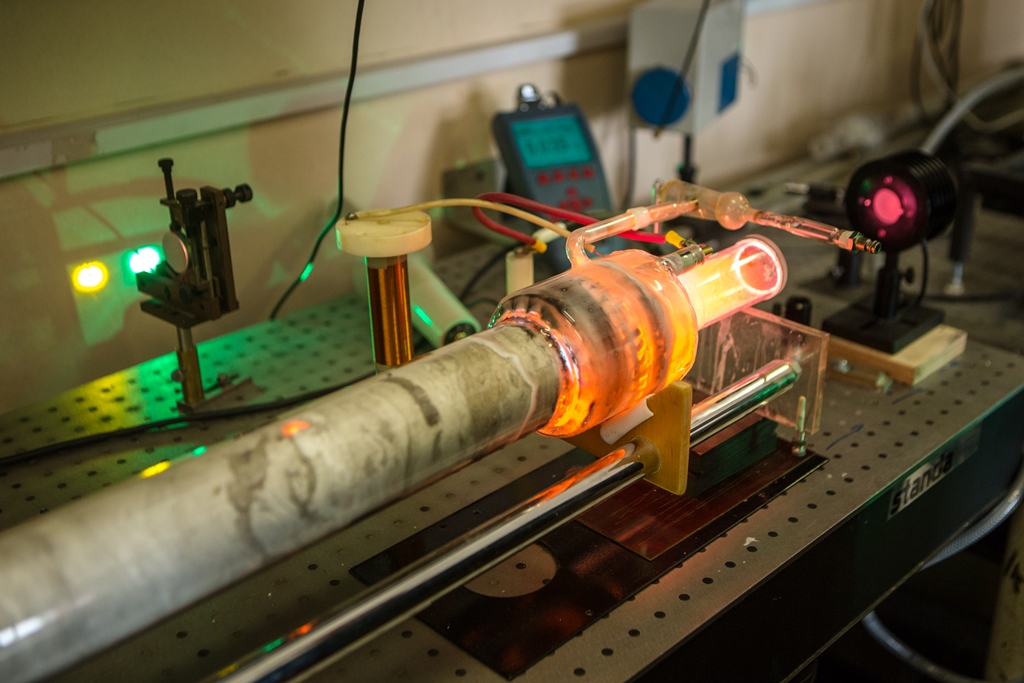

Излучатель в свою очередь состоит из своего набора частей: самой главной – активного элемента, потом зеркал резонатора, системы охлаждения и корпуса в котором это все собрано воедино. Источник же питания состоит из ряда функциональных блоков, о которых ниже. Посему пришлось ограничиться поисками лишь незаменимой части — активного элемента (газоразрядной лазерной трубки), а потом мобилизовать весь свой опыт и хабар на то, чтобы построить всё то, чего не хватает. Через ещё некоторое время, с неоценимой помощью от моих знакомых, мне наконец-то пришел по почте заветный деревянный ящик, с совершенно новым активным элементом типа УЛ-102 «Квант», более свежей разработкой по сравнению с ЛГИ-101. По сравнению с ЛГИ-101, УЛ-102 почти вдвое меньшего размера, выдает точно такую же мощность излучения, а потребляемая мощность в 1.5 раза меньше, т.е. он гораздо экономичнее. «Голый» активный элемент (АЭ) УЛ-102 выглядит так.

Это массивное устройство из металла, керамики и стекла. Именно внутри него происходит преобразование электрической энергии в сильноточный газовый разряд, от тепла которого испаряется металлическая медь, и в котором атомы меди переходят в возбужденное состояние. При переходе из возбужденного состояния в основное атомы излучают фотоны, которые, сталкиваясь с другими возбужденными атомами, вызовут излучение новых фотонов, итак пока свет не усилится до максимально возможной величины, которая определяется степенью возбуждения активной среды. Для того чтобы свет беспрепятственно мог проходить через лазерную трубку и усиливаться в ней, на торцах находятся массивные оптические окна, а чтобы на нагрев меди до температуры её испарения затрачивать меньшую мощность требуется хорошая теплоизоляция внутренней керамической разрядной трубки, которая заключена в наружный корпус из розовой керамики. Электрическая энергия подводится к двум металлическим электродам снаружи, а внутри трубки находится неон под пониженным, относительно атмосферного, давлением. Именно разряд в неоне служит первичным источником тепла для испарения меди, расположенной в виде небольших кусочков внутри разрядного канала, в холодной трубке паров никаких нет, и разряд зажечь было бы невозможно, будь там полный вакуум. Вместе с лазерной трубкой мне достался и набор зеркал резонатора.

Таким образом, самые важные детали уже у меня появились.

У меня уже было представление о принципе работы этого лазера и что нужно для того, чтобы из набора запчастей получить мощное когерентное излучение. Нужно было придумать оптимальную систему термостабилизации активного элемента, собрать все воедино в виде лазерного излучателя, и самое главное – построить источник питания.

Из литературы известно, что лазер на парах меди может работать только в импульсном режиме. Частота следования импульсов для трубки УЛ-102 может меняться от 6 до 16 кГц. Каждый отдельный импульс питания должен иметь крутой фронт нарастания тока через разряд. Идеально, если крутизна фронта тока через разряд будет на уровне 50 наносекунд, что соизмеримо со временем жизни возбужденного состояния атомов меди, а величина тока в импульсе составит несколько сотен ампер при длительности импульса от 300 до 1000 нс. Вообще говоря, лазерная генерация получится и при меньшей крутизне фронта, на уровне 100 нс, и даже 300 нс, но эффективность её будет гораздо хуже. Надо ещё отметить, что напряжение на электродах трубки в предпробойный момент должно быть не менее 10 кВ, а лучше больше. Средняя мощность, вкладываемая в разряд отдельными импульсами, должна быть достаточной для разогрева и поддержания оптимальной температуры паров меди, и для УЛ-102 минимальное значение этой мощности равно 1600 Вт. Были и хорошие новости: у паров меди высочайший коэффициент усиления. Это значит что требования к точности юстировки резонатора очень либеральные (не нужны специальные высокоточные приспособления для крепления и регулировки положения зеркал). Кроме того коэффициент усиления тем выше, чем выше концентрация атомов меди в разряде, т.е. если разогреть достаточно сильно, то генерация может быть получена не с двумя, а одним зеркалом, а то и вовсе без них (однопроходное усиление спонтанного излучения или «сверхлюминесценция»). Это очень облегчало задачу постройки первичного макета, т.е. задача упрощалась до постройки только лишь источника питания, а постройку излучателя можно отложить на тот момент, когда будут отработаны тонкости с питанием. Теперь о питании. Если глянуть на схему питания трубки, то на первый взгляд все предельно просто. Буквально несколько деталей, при использовании простейшей топологии, которая в литературе называется «схема прямого возбуждения».

Все просто – 2 индуктивности, 2 конденсатора, коммутирующий тиратрон, трансформатор управления тиратроном. Все просто пока не присмотреться к номиналам деталей и предъявляемым к ним требованиям. Поскольку стоит задача получить хорошую крутизну фронта импульса тока через активный элемент, то тиратрон нужен быстродействующий, с водородным наполнением, высоким обратным напряжением и высоким коммутируемым током. Желательный минимум импульсного тока для тиратрона — 500 ампер. Лучше – 1000 или более. Обратное напряжение нужно хотя бы 20, лучше 25 кВ. Такие тиратроны обычно применялись в радарах и достать их не просто. Но мне повезло. Парочка завалялась в завалах хабара. Взгляд пал на красивый стеклянный ТГИ-700\25, размером с двухлитровую бутылку газировки. По номинальным параметрам подходит, смутило только сравнительно низкое (700 Гц) заявленное быстродействие, но решено пока попробовать воспользоваться им. Конденсаторы. От 1000 до 3300 пФ основной накопительный и 235-470 пФ дополнительный между электродов трубки. Тьфу, всего-то. Но! Рабочее напряжение нужно от 15 кВ. И крайне желательны малые потери на высокой частоте, паразитная индуктивность должна быть сведена к минимуму. Мне ведь нужно получить короткий фронт тока через трубку, иначе не видать когерентных фотонов как собственных ушей. Значит, годятся только керамические конденсаторы с высокой допустимой реактивной мощностью, которые применяются в ламповых радиопередатчиках и тех же радарах. Фффух, можно выдохнуть, такие у меня тоже есть, ведь накопились со времен, когда я занимался «теслами». Индуктивности. А вот с ними уже сложнее… До текущего момента мне не были нужны дроссели в моих поделках, по крайней мере такой величины, в 0.5 Гн, да ещё и без сердечника, с высокой электропрочностью. Такой дроссель нужен для т.н. «резонансного заряда» накопительных конденсаторов. В таком режиме процесс заряда происходит с максимальной эффективностью, а напряжение на конденсаторе можно удвоить относительно питающего. Пришлось наматывать такой дроссель из нескольких секций, благо опыт имеется. Соединяя нужное число секций можно было индуктивность регулировать ступенями, а изменяя расстояние между ними, индуктивность можно подстраивать плавно в некоторых пределах. Со вторым, блокирующим дросселем, который нужен для предотвращения протекания постоянного тока через активный элемент намного проще – там необходимая индуктивность составляет 100-300 мкГн, но электропрочность нужна тоже высокая. Поэтому я тоже намотал на каркасе, разделенном на секции. Вот так выглядел первый «суповой набор» для самой главной, как я её назвал, силовой части источника питания.

Но, этого всего мало. Для того чтобы тиратрон нормально работал – нужен источник напряжения для накала катода – появляется первый увесистый трансформатор. Для того чтобы поджигать разряд в лазерной трубке и коммутировать его – нужен источник высокого постоянного напряжения, при этом очень желательно иметь возможность регулировать его от 0 до 7-8 кВ. Наконец нужен генератор достаточно мощного управляющего сигнала для отпирания тиратрона. Появляется ещё один непростой блок для его генерации. С последним тоже было проще, так как остались блоки от неудачного проекта ламповой катушки Тесла с импульсным режимом работы, достаточно было перенастроить их для работы на нужной частоте.

Был собран вот такой макет подсистемы анодного напряжения силовой части, названный «ИВН» — источник высокого напряжения. Он состоял из двух силовых трансформаторов, дававших в последовательном включении до 8 кВ переменного напряжения, выпрямителя в виде диодного моста на столбах КЦ201Д, фильтрующего конденсатора к41-1а на 2 мкФ 10 кВ, ЛАТРа на 9А в первичной цепи силовых трансформаторов, кнопок включения и отключения по отдельности управляющего генератора и ИВН, приборов для контроля напряжения и тока.

Управляющий генератор (подмодулятор) состоит из двух основных блоков – задающего генератора и усилителя мощности. Оба блока выполнены на лампах – в задающем используется блокинг-генератор на лампе 6н6п с предварительным усилителем на тиратроне ТГИ1-10\1. Питание анодных цепей выпрямляется кенотроном.

Второй блок – усилитель мощности, на данном этапе был собран на лампе ГМИ-5, состоит из собственно усилителя и обвеса в виде источников смещения для первой и второй сетки, также на кенотронных выпрямителях. Анодное напряжение в 2 кВ получается с помощью удвоителя напряжения, также на кенотронах 6д22с. Оттого и так много в этом блоке ламп.

Наступил момент, когда нужно соединять все элементы в единую схему. Это выглядело вот так.

Схема же силовой части расположилась на столе рядом, и была собрана «на соплях», так как возможно придется что-то переделывать, подстраивать номиналы деталей.

Запуск последовал незамедлительно.

На первый взгляд все компоненты взаимодействуют правильно. Трансформаторы гудят, в лазерной трубке зажегся разряд, слышен характерный писк с частотой 10 кГц, коммутирующий тиратрон светится, но ещё предстоит увеличить напряжение питания до «проектных» 6 кВ. Строго говоря, напряжение не играет определяющую роль, важно достичь определенной средней мощности вкладываемой в разряд лазера, которая для данной трубки должна быть не менее 1600 Вт. Тут-то дело и застопорилось. На рубеже в 500 Вт тиратрон терял управляемость, попросту зависая в открытом положении приводя к КЗ у ИВН. Поигравшись с частотой следования импульсов (далее – ЧСИ), емкостью основного и дополнительного конденсатора, индуктивностью зарядного дросселя (из больших секций) удалось этот рубеж преодолеть и выйти на рубеж сначала в 1000, а потом и 1500 Вт. Оставалось только ждать постепенного нагрева и выхода трубки на рабочий температурный режим.

Однако, через небольшое время, порядка 10 минут снова тиратрон потерял управляемость, замкнув ИВН. Да и стало заметно, что с тиратроном что-то не так! Его анод раскалился докрасна!

За время, пока устройство работало стабильно, разрядный канал в лазерной трубке тоже успел нагреться докрасна, для него это в отличии от тиратрона более чем штатная работа. Но этой температуры для разрядного канала ещё совершенно недостаточно.

После нескольких попыток перезапуска стало ясно, что в тиратроне данного типа потери мощности слишком велики, нужен другой тиратрон, более подходящий. Пришлось извлекать из другого импульсного лазера тиратрон ТГИ1-1000\25, заодно я поменял топологию силовой части на более «продвинутую» схему, т.н. «генератор Блюмляйна».

Да и макет полностью преобразился – исчез длинный соединительный кабель между лазерной трубкой и силовой частью.

В такой топологии дела сразу пошли лучше. Схема работала вполне устойчиво и удалось достичь энерговклада в разряд на уровне 2000 Вт. Начался устойчивый разогрев разрядного канала.

Примерно через полчаса работы, стало заметно изменение цвета разряда. С оранжевого неонового он становился сначала розовым, потом светлел, пока не становился практически белым, после этого он приобретал грязный зеленовато-желтый оттенок. Появлялось спонтанное излучение меди, которая начинала испаряться. Наконец на фоне света от разряда стало проявляться сравнительно яркое зеленое пятно переливающееся «спеклами». Началась лазерная генерация в форме сверхлюминесценции, т.е. без зеркал резонатора. Яркость пятна лазерного света быстро увеличивалась, за несколько минут оно стало ослепительно-ярким.

Если с одной стороны трубки установить глухое зеркало резонатора и поймать правильное его положение то яркость увеличивается ещё примерно в 5 раз, а расходимость пучка сильно уменьшается

Хорошо виден лазерный луч!

А если на пути луча поставить линзу – то он уже способен выжигать на фанере. Что говорит о том, что световая мощность как минимум 0.5-1 Вт. И это только с одним зеркалом резонатора. Так что имеется ещё большой резерв выходную мощность увеличить путем установки второго зеркала. Для самодельной лазерной установки это уже большой успех! Особенно когда такие схемы питания осваиваются впервые.

Если отразить луч осколком CD-диска в стену, то видно что в луче есть 2 компонента – зелёный и желтый, желтая составляющая пока ещё выражена слабее зелёной.

Тем не менее, не смотря на полученные результаты, оставалась одна проблема, которая никак не позволяла перейти к окончательной сборке. А именно – неустойчивость работы тиратрона в режиме, когда лазер уже разогрет до рабочей температуры. Новой тщательной подгонкой режима работы удалось немного улучшить стабильность, а добавленная быстродействующая защита от КЗ позволяла просто перезапускать ИВН раз за разом. Но ЛАТР уже находился в аварийном состоянии, изоляция его обмотки была серьезно повреждена. Эксперименты пришлось на время прекратить. Решено было сосредоточить усилия на постройке излучателя. В первую очередь был изготовлен кожух с водяной рубашкой, внутрь которого помещалась лазерная трубка. Он нужен для того, чтобы термостабилизировать весь излучатель, чтобы от очень горячей боковой поверхности АЭ не нагревался корпус лазера. Также он выполняет функцию обратного проводника тока, расположенного коаксиально с АЭ. Это позволяет несколько уменьшить паразитную индуктивность АЭ. На его изготовление пригодился кусок трубы от фонарного столба, купленный в приемке металлолома и фрагменты обшивки старого холодильника. Труба была обточена до нужного размера, а из обшивки были вырезаны кольца и наружная часть. Кольца наделись на трубу, поверх обернут один слой листовой обшивки, и все это было пропаяно твердым припоем. Получилась металлическая труба с двойными стенками. Снизу был приварен крепежный фланец, которым эта часть стыкуется с алюминиевым диском. Помимо этого было сделано ещё 2 алюминиевых диска, на которых крепятся зеркала резонатора, и один текстолитовый, на котором размещено секторное крепление АЭ. Все эти диски стянуты между собой резьбовыми шпильками для получения цельной и жесткой конструкции. «Горячий» электрод АЭ во избежание пробоя отделен от кожуха самодельным текстолитовым изолятором. Текстолит был тоже самодельный – из стеклотканевой ленты моталась втулка, каждый слой промазывался эпоксидкой. Потом втулка сохла. После полного засыхания эпоксидки втулка была обточена на токарном станке до получения нужных размеров.

Каркас излучателя с водяной рубашкой.

С установленным активным элементом.

Так выглядит изолятор активного элемента.

Был изговтолен соединительный кабель с большим коаксиальным разъемом, рассчитанным на напряжение 50 кВ. Корпус разъема позаимствован от серийного лазера ЛГИ-21, сердцевина разъема самодельная. Кабель – антенный РК-50 из радара, с монолитной изоляцией центральной жилы. Роль дополнительного конденсатора 470 пФ теперь играет распределенная емкость этого соединительного кабеля совместно с паразитной емкостью монтажа.

В итоге была получена вот такая конструкция собранного излучателя. Оставалось сделать только наружный декоративный кожух, для которого уже была припасена канализационная труба диаметром 250мм. Но эту часть работы я пока откладывал. Нужно было убедиться, что излучатель работает нормально.

Продолжать работу с практически сгоревшим ЛАТРом было нельзя, поэтому решено было ЛАТР перемотать, превратив его в автотрансформатор с фиксированными отводами. Состояние обмотки «до»:

И «после»

Под эту обмотку и каркас бывшего ЛАТРа пришлось изготовить специальный многопозиционный переключатель. В ход пошли компоненты подвижной части ЛАТРа.

В сборе с обмоткой получилось вот так.

Переделанный автотрансформатор установлен на свое место.

Также была добавлена к быстрой защите от КЗ «медленная» в виде автомата в белом корпусе. Можно начинать новую серию экспериментов. Попытка запуска не задалась – по непонятным причинам обнаружена испортившейся лампа ГМИ-5 в усилителе мощности управляющего сигнала. Она натекла воздухом по спаям ножек со стеклом. Возможно от недостаточного охлаждения. В немедленном порядке лампа заменяется керамическим тиратроном ТГИ-270\12. Это потребовало некоторых переделок в схеме усилителя, в частности теперь цепи питания сеток стали не нужны.

Должен отметить, что на все потребовавшиеся переделки понадобилось примерно 2 месяца времени – на изготовление каркаса излучателя, переделку автотрансформатора и усилителя мощности. Все это время активный элемент лежал в коробке. После окончания всех переделок, он был оттуда извлечен, излучатель полностью собран и была предпринята попытка запуска. Снова неуспешная. Активный элемент обнаружен натекшим воздухом. Так выглядит разряд в нем, для фотографии АЭ был изъят из излучателя.

В тот момент проект пришлось останавливать на неопределенное время. Продолжение смотрите в следующей части

Оптоволоконная лазерная установка для резки металла с кабиной LF3015GA/3000 Raycus G.Weike (Китай)

Современный станок лазерной резки листовых металлов в закрытом исполнении с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности — авиации, судостроении, автомобилестроении, приборостроении, раскрое металла, рекламе и пр.

Преимущества

• Низкая стоимость и низкие эксплуатационные расходы:

  экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

• Идеальный промышленный дизайн

  в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

• Простая программа

  для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

• Высокая производительность

  высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

• Легкость в использовании и безопасность:

  простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

• Доступность запасных частей

Особенности конструкции

Защитная кабина

Защитная кабина обеспечивает безопасность работы и исключает загрязнение.
Смотровое окно выполнено из специального защитного стекла по европейским стандартам CE.
Дым, образующийся в результате резки, проходит через систему фильтров внутри кабины, тем самым обеспечивается экологически чистая резка без загрязнения внешней среды.
Вес станка с кабиной достигает 7500 кг.

Сменный стол

Время смены двух столов — 15 сек
При смене вышестоящий стол заменяется на нижестоящий.
Работа двигателя сменных столов контролируется частотным преобразователем.

Тяжелая листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Автоматизированная зональная система дымоудаления

Зональная система дымоудаления обеспечивается секционной конструкцией раскройного стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами, воронки для сбора шлака и выдвижные поддоны для удаления отходов. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Отходы, образовавшиеся в процессе резки, проваливаются между ламелями стола в воронки и оседают в выдвижных поддонах для сбора шлака.
Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.

Режущая голова с автофокусом Raytools BM110

Серия BM110 — это лазерные режущие головы с автофокусировкой, выпущенные компанией Raytools AG в 2019 году для оптоволоконных лазеров мощностью до 3 кВт. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 24 мм. Пользователь может настроить программу непрерывной фокусировки, которая позволяет выполнять высокоскоростную перфорацию толстых пластин и резку листов различных толщин и типов металлов в автоматизированном режиме. Конструкция лазерной головы позволяет ей работать непрерывно и стабильно в течение длительного времени при высокой мощности.
В голове BM110 применяются линзы диаметром D30.
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ～ -14 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 6 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5 кг.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань) толщиной X — 25 мм, Y — 35 мм. Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Редуктор Motoreducer

Всемирно известный производитель редукторов высокой точности. Редукторы характеризуются высокой производительностью, минимальным люфтом и высокой радиальной нагрузкой. Новый картер позволяет более стабильно работать редуктору и увеличивает срок службы до 20 000 часов без обслуживания. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача шестерня-рейка YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие — химическое оксидирование.

Гофрозащита и кабельные цепи

Все подвижные части закрыты гофрозащитой. Все кабели уложены в гибкие кабельные цепи.

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

Экран в современном дизайне

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность — удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Водяной чиллер TongFei

• Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
• Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
• Используется безопасный для окружающей среды хладагент.
• Точность регулировки температуры: ±1°С.
• Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
• Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
• Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
• Длительный срок службы, простота эксплуатации.
• Возможна установка нагревателя и очистителя воды.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Система управления Cypcut

Все электрические компоненты от производителя SCHNEIDER ELECTRONIC интегрированны в стойку управления ЧПУ. Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

• пауза,
• обратный ход по контуру,
• быстрый переход к любой врезке,
• быстрое изменение точки врезки,
• начало резки с любого места контура,
• оптимальный выбор начала резки контура,
• расчёт динамических параметров перемещений,
• контроль соответствия обрабатываемой детали исходному чертежу,
• быстрая загрузка готовых чертежей и программ и пр.

Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.

Для получения качественных острых и прямых углов мощность лазерного излучения автоматически регулируется в зависимости от скорости передвижения оптической головки. При нулевой скорости движения оптической головки (в момент остановки на углу) выходная мощность излучения равняется минимальной мощности, заданной в настройках, что предотвращает выгорание углов.

Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних заказов и расчете себестоимости продукции и отходов.

Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная /круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.

Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров в модули станка. Таким образом, вы избавляетесь от необходимости рутинного ввода различных значений и экономите своё время, повышая производительность.

Функция дистанционной диагностики неисправностей систем станка позволяет свести к минимуму время простоя станка и исключить выездные расходы в случае решения сервисных вопросов, связанных с неправильной настройкой оборудования.

Следует выделить ряд преимуществ П.О:

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации — FLYCUT;
• Оптимальное расположение деталей — NESTING;
• Функция охлаждения контура реза — LEAD POS;
• Функция микро-перемычек — MICRO JOINT;
• Функция обработки сложных контуров — PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой — LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций П.О:

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

Технология NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения
перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для
раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Технология PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

Технология LINESECUT

LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.

Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Безопасность

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

Новое поколение модулей безопасного следования

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

Система автоматического отслеживания зазора

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

Интеллектуальная система сигнализации

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

Комплектация

Дополнительные опции

Расходники

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Области применения

• Машиностроение и кораблестроение
• Производство электрооборудования
• Производство торгового и пищевого оборудования
• Рекламно-сувенирное производство
• Аэрокосмическое производство

Получаемые изделия

Производитель: G. Weike

Родина бренда: Китай

Сколько стоит лазерная установка Trotec?

org/BreadcrumbList»>
1. Trotec Laser
2. Обучение и поддержка
3. Часто задаваемые вопросы
4. Цена лазерной установки Trotec

Факторы, влияющие на цену

Конфигурация и оборудование определяют цену

Многие интересуются ценой на наши лазерные установки. Конфигурация каждой установки подбирается в соответствии с требованиями наших клиентов, поэтому мы не можем указать стандартные цены на нашем сайте. В смысле цены лазерные установки похожи на автомобили. Не зная, что требуется клиенту, спортивная машина или грузовик, невозможно назвать цену «вообще».
Ценообразование подробно освещается в разделе «Вопросы и ответы»: Мы объясняем, какие наиболее важные факторы влияют на цену, а именно: мощность лазера, размер рабочей поверхности и принадлежности (например, вытяжная система).

Тип лазера: Что вы хотите обрабатывать?

Тип лазера: Что вы хотите обрабатывать?

Первый вопрос – какие материалы вы хотите обрабатывать лазером. Это определяет тип лазера: если вы используете органические материалы, такие как дерево, бумага или стекло, то рекомендуется CO₂ излучатель. Волоконный лазер используется для непосредственной маркировки металлов. Если вы обрабатываете как органические материалы, так и металлы, мы рекомендуем лазер Flexx, использующий оба типа излучателя в одной установке. Тип лазера также является важным фактором в ценообразовании. Дополнительная информация, какой тип лазера подходит для каких материалов, находится здесь: Какие материалы можно гравировать, резать и маркировать с помощью лазера?

Мощность лазера: Сколько изделий нужно произвести?

Мощность лазера: Сколько изделий нужно произвести?

Чем выше мощность лазера, тем быстрее вы можете резать и гравировать с помощью своей лазерной установки. Это поможет сократить время производства изделия либо увеличить объемы и производительность. Другим преимуществом высокой мощности лазера является возможность обрабатывать вашим лазером более толстые материалы. В зависимости от области применения важно определить оптимальную мощность лазера, отвечающую вашим потребностям. Вы можете узнать больше в разделе «Вопросы и ответы» Лазер какой мощности нужен для моих целей?

Рабочее поле: Какого размера у вас заготовки?

Рабочее поле: Какого размера у вас заготовки?

Размер рабочего стола играет важную роль в ценообразовании. Чем больше места для материала, тем больше возможностей применения с обработкой в один прием. На рабочем поле большего размера вы также можете обрабатывать более крупные заготовки. Для определения оптимального рабочего поля решающим является размер обрабатываемого материала или готового изделия.

Принадлежности и оборудование: Какая конфигурация вам нужна?

Лазерная установка редко поставляется без опциональных принадлежностей – в разных областях применения нужны различные дополнительные принадлежности и оборудование. Вот наиболее популярные опции, выбираемые нашими клиентами:

Рабочие столы:

Если вы гравируете тонкие материалы (например, бумагу, пленку, ткань), мы рекомендуем использовать вакуумный стол. Он удерживает материал на месте и обеспечивает одинаковую, ровную поверхность. При резке акрила наилучшие результаты дает использование решетки для резки акрила.

Вытяжная система:

При лазерной обработке образуются дым и газы, которые должны удаляться из рабочего помещения. В некоторых случаях требуется нейтрализация запахов с помощью фильтров. Мы предлагаем ассортимент вытяжных систем для решения этих задач.

Устройство для круговой гравировки:

Устройство для круговой гравировки идеально подходит для лазерной гравировки круглых, цилиндрических или конических предметов. Если встроено устройство для круговой гравировки, движение по оси Y замещается круговым вращением.

Линзы:

В зависимости от толщины материала или желаемой точности гравировки нужны разные линзы. Мы собрали информацию по Выбору линз в разделе «Полезные советы».

<iframe src=»https://www.youtube-nocookie.com/embed/-9nTd5LmFuo» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen></iframe>

<iframe src=»https://www.youtube-nocookie.com/embed/K_dKUsY05jY» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen></iframe>

Производственные издержки: Что происходит после покупки?

Скупой платит дважды. Поскольку важна не только цена покупки, но также расходы на установку, постоянное техническое обслуживание и ремонт. Есть большая разница, прослужит ли лазер практически без обслуживания 10 лет или потребуется заменять дорогостоящие компоненты в течение первых двух лет. Лазерные установки Trotec очень долговечны и имеют срок службы 10 лет. Посмотрите сами в «Вопросах и ответах» Каков срок службы лазера Trotec?
Кроме того, мы предлагаем обслуживание наших клиентов по всему миру с многочисленными местными центрами технической поддержки. Наше быстрое время реагирования означает возможность минимизации простоев оборудования. Вы можете узнать больше о специальных сервисных пакетах в разделе «Вопросы и ответы» Имеются ли договоры на обслуживание лазерных установок Trotec?

Нам удалось заинтересовать вас?

Свяжитесь с нами! Мы будем рады сформировать для вас индивидуальное ценовое предложение в ходе консультации.
Запросить ценовое предложение

Так как индивидуальные запросы требуют индивидуальных рекомендаций!

Мы проконсультируем вас бесплатно.

Запросите 30-минутную встречу сейчас.

Связаться с нами

Линейка лазерных станков

| Epilog Laser

• Laser Machine:

• Максимальная площадь гравировки:

• Толщина материала:

• Типы лазерных трубок:

• Мощность лазерной трубки:

• Драйвер принтера и программное обеспечение:

• Внутренняя память:

• Режимы работы:

• Система камеры IRIS™:

• Максимальная скорость гравировки (дюймы/метры в секунду):

• Ускорение:

• Сверхтихие вентиляторы охлаждения:

• Связь:

• Система движения:

• Отслеживание работы:

• Автофокус:

• Сенсорный экран:

• Индикатор состояния:

• В комплекте Таблица:

• Откидная дверь:

• Воздушный компрессор:

• Защитные элементы:

• • 24 x 12 дюймов (610 x 305 мм)
  • 7 дюймов (178 мм)
  • CO ₂ : С воздушным охлаждением, металл/керамика Волноводная трубка, 10,6 мкм
  • CO ₂ : 30 или 40 Вт
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 1 накладные расходы
  • 60 дюймов в секунду (1,5 м/с)
  • 3,5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Высокоскоростные шаговые двигатели
  • В комплекте
  • В комплекте
  • В комплекте
  • —
  • Стол для векторной резки (сетчатый)
  • —
  • Не включено
  • В комплекте

  • Подробнее

• • 24 x 12 дюймов (610 x 305 мм)
  • 7 дюймов (178 мм)
  • CO ₂ : С воздушным охлаждением, металл/керамика Волноводная трубка, 10,6 мкм

    Волокно: С воздушным охлаждением, включает коллиматор, 1065 нм, Качество луча: M2 < 1,1
  • CO ₂ : 30, 40, 50 или 60 Вт
    Волокно: 30 Вт
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 1 накладные расходы
  • 120 кадров в секунду/3,05 м/с
  • 5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Бесщеточные серводвигатели постоянного тока
  • В комплекте
  • Включено
  • В комплекте
  • —
  • Стол для векторной резки (сетчатый)
  • —
  • Не включено
  • В комплекте

  • Узнать больше

• • 24 x 24 дюйма (610 x 610 мм)
  • 10 дюймов (254 мм)
  • СО ₂ : Металлокерамическая волноводная трубка с воздушным охлаждением, 10,6 мкм
  • CO ₂ : 40, 50 или 60 Вт
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 2 накладных
  • 120 кадров в секунду/3,05 м/с
  • 5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Бесщеточные серводвигатели постоянного тока
  • В комплекте
  • В комплекте
  • В комплекте
  • —
  • Стол для векторной резки (сетчатый)
  • —
  • Не включено
  • В комплекте

  • Узнать больше

• • 36 x 24 дюйма (914 x 610 мм)
  • 10 дюймов (254 мм)
  • CO ₂ : С воздушным охлаждением, металл/керамика Волноводная трубка, 10,6 мкм
  • CO ₂ : 50 или 60 Вт
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 2 надбавки
  • 120 кадров в секунду/3,05 м/с
  • 5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Бесщеточные серводвигатели постоянного тока
  • В комплекте
  • В комплекте
  • В комплекте
  • —
  • Стол для векторной резки (сетчатый)
  • —
  • Не включено
  • Включено

  • Узнать больше

• • 24 x 24 дюйма (610 x 610 мм)
  • 9 дюймов (228 мм)
  • CO ₂ : С воздушным охлаждением, металл/керамика Волноводная трубка, 10,6 мкм
    Волокно: С воздушным охлаждением, включает коллиматор, 1065 нм, Качество луча: M2 < 1,1
  • СО ₂ : 60 или 80 Вт
    Оптоволокно: 30 или 50 Вт
    Двойной источник: 60 Вт CO ₂ и 30 Вт оптоволокно
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 2 накладные + регистрация
  • 165 кадров/с/4,2 м/с
  • 5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Бесщеточные серводвигатели постоянного тока
  • В комплекте
  • В комплекте
  • В комплекте
  • В комплекте
  • Стол для векторной резки (сетчатый)
  • В комплекте
  • Не включено
  • В комплекте

  • Узнать больше

• • 36 x 24 дюйма (914 x 610 мм)
  • 9 дюймов (228 мм)
  • CO ₂ : С воздушным охлаждением, металл/керамика Волноводная трубка, 10,6 мкм
    Волокно (только двойной источник): С воздушным охлаждением, включает коллиматор, 1065 нм, Качество луча: M2 < 1,1
  • CO ₂ : 60 или 80 Вт
    Двойной источник: 60 Вт CO ₂ и 30 Вт оптоволокно или 80 Вт CO ₂ и оптоволокно 50 Вт
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 2 накладные + регистрация
  • 165 кадров/с/4,2 м/с
  • 5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Бесщеточные серводвигатели постоянного тока
  • В комплекте
  • В комплекте
  • В комплекте
  • В комплекте
  • Стол для векторной резки (сетчатый)
  • В комплекте
  • Не включено
  • В комплекте

  • Узнать больше

• • 48 x 36 дюймов (1219 x 914 мм)
  • 12,25 дюйма (311 мм)
  • CO ₂ : С воздушным охлаждением, металл/керамика Волноводная трубка, 10,6 мкм
    Волокно: С воздушным охлаждением, включает коллиматор, 1065 нм, Качество луча: M2 < 1,1
  • CO ₂ : 80 или 120 Вт
    Двойной источник: 120 Вт CO ₂ и 50 Вт Волокно
  • Laser Dashboard™, диспетчер заданий Epilog™
  • Храните несколько файлов размером до 1 ГБ. Гравировка файлов любого размера.
  • Оптимизированный растровый, векторный и комбинированный режимы.
  • 2 накладные + регистрация
  • 165 кадров/с/4,2 м/с
  • 5G
  • В комплекте
  • Встроенные опции Ethernet, USB и беспроводной связи
  • Бесщеточные серводвигатели постоянного тока
  • В комплекте
  • В комплекте
  • В комплекте
  • —
  • Рабочая пластина
  • Включено
  • В комплекте
  • В комплекте

  • Узнать больше

Технические характеристики и конфигурации продукта могут быть изменены без предварительного уведомления.

Умный настольный лазерный резак и гравер

Познакомьтесь с машинами xTool

Простой в использовании, интеллектуальный, мощный и быстрый станок для резки для дома, бизнеса и школы.

Подробнее

Улучшенная работа с принадлежностями

Чистота и безопасность. Аксессуары xTool помогут вам добиться большего.

[Предзаказ] Инфракрасный лазерный модуль xTool 1064 нм

Набор рабочих панелей xTool Honeycomb для D1/D1 Pro

Корпус xTool

xTool D1/D1 Pro Air Assist Set

Просмотреть больше Создавайте удивительные проекты из дерева, акрила, кожи и других материалов.

Подробнее

Подробнее

Гениальные идеи от реальных владельцев xTool

Все эти изображения были собраны из группы xTool на Facebook. Присоединяйтесь к нашей группе, чтобы услышать реальные отзывы о продуктах xTool,
 , получить творческое вдохновение и поделиться своими идеями!

Узнайте, что люди говорят о xTool

Мы гордимся нашим качеством и сервисом, вдохновленным вашей историей! Присоединяйтесь к нам!

Пусть клиенты говорят за нас

из 6532 отзывов

Самый лучший!

Этот новый инструмент великолепен! Я не могу перестать им пользоваться, и я уже сделал много проектов с помощью Xtool, спасибо!

Zachary Tsosie

10/03/2022

xtool D1 Pro 20W: более высокая точность диод Diy Laser Gravil & Rutch Machine

xtool

. /02/2022

xTool D1 Pro 10 Вт: высокоточный диодный станок для лазерной гравировки и резки своими руками

20 Вт D1 Pro

Я получил свой 20 Вт D1 Pro примерно через 30 дней после заказа. Производство было восстановлено, но я с радостью жду такой отличный продукт. Я собрал его за 30 минут, посмотрев видео на канале YouTube. Сейчас я изучаю все, что я могу сделать с машиной, и люблю каждую минуту. Рекомендую всем, у кого есть творческое мышление.

ДЖЕЙМС РОБЕРТС

29.09.2022

xTool D1 Pro: высокоточный диодный станок для лазерной гравировки и резки своими руками

Очень красиво

Я забыл добавить фото своего корпуса. Я построил.

kevin erickson

27.09.2022

xTool D1 Pro 20 Вт: высокоточный диодный станок для лазерной гравировки и резки своими руками

XTool D1 Pro

Love it. Это мой первый лазер. Делает все, что я хочу. Стекло еще не пробовал резать, но может быть. Сошлись легко. Сделайте себе одолжение и сделайте или купите корпус с каким-нибудь вытяжным вентилятором.

Я получаю слишком много удовольствия от этой штуки.

Richard Chiddy

20.09.2022

xTool D1 Pro 20W: высокоточный диодный станок для лазерной гравировки и резки своими руками

Очень рад!

Присматривался к новой марке дерева, которой я занимаюсь деревообработкой, и они хотели 300 долларов за хороший электрический с логотипом моей компании. Ну решил, что пришло время получить лазерный гравер вместо этого немного больше, и я очень счастлив. Мне потребовалось всего около 30 минут, чтобы собрать его и записать первый проект. Все еще изучаю настройки с разными древесинами, но пусть он записывает мой логотип в мои проекты и многое другое. Прошло около месяца, и я даже создал пару вывесок, и у меня есть идеи для многих других вещей, которые хорошо сочетаются с моими проектами по деревообработке. Уже подумываю о приобретении комплекта удлинителей и пневматического ассистента!

Robert Peebles

16.09.2022

xTool D1 Pro 10W: высокоточный диодный станок для лазерной гравировки и резки своими руками

Моя новейшая ИГРУШКА такая веселая!

Я называю все свои машины — швейную машину, вышивальную машину, резак Cameo и т. д. ИГРУШКАМИ! Я играл с этим — пробовал немного этого и немного этого, но теперь чувствую себя комфортно с этим. Он отлично справляется с теми мелочами, которые я пробовал, теперь, когда я начинаю понимать, как тестировать материалы и узнавать, для чего можно изменить настройки. Сам по себе инструмент — отличная штука, и я с нетерпением жду, когда программное обеспечение догонит его. Тем временем я в значительной степени использую свое программное обеспечение Silhouette для подготовки вещей, а затем передаю их в XCS для обработки. Как новичок в лазерной обработке, я действительно могу порекомендовать это как отличное место для начала обучения. (Я очень доволен встроенными предохранителями для предотвращения несчастных случаев, такими как крышка и автоматическое отключение, если крышка открыта!)

Marilyn Gardiner

15.09.2022

xTool M1: идеальная машина для лазерной и ножевой резки для изготовления подарков

Необходимая вещь

воздушная помощь. Вспомогательный воздух делает резку лазером более эффективной и чистой, но имеет тенденцию продувать разрез и создавать воздушную подушку под проектом, которая может позволить ему двигаться (если не использовать эту панель). Магниты, которые поставляются с панелью, отлично подходят для выравнивания повторяющихся проектов и сохранения стабильности материала.

Ray Lewis

15.09.2022

Набор рабочих панелей xTool Honeycomb для D1 Pro/D1

Хорошо, за исключением больших ручек для кружек не вращается полностью, поэтому у него есть некоторые ограничения. Убедитесь, что ручки кружки не слишком велики. В остальном работает отлично.

L G

14.09.2022

xTool RA2 Pro

Нерешительный, но счастливый

Я определенно колебался, стоит ли тратить деньги на машину, о которой я ничего не знал, и подойдет ли она мне. Я рискнул и приобрел D1pro 20W, и теперь я очень счастлив, что сделал это. Это была кривая обучения, но я смог сделать несколько действительно хороших вещей. Начинаю чувствовать себя уверенно в том, что делаю, и надеюсь, что скоро начну продавать.

Steven Colletti

13.09.2022

xTool D1 Pro 20 Вт / 10 Вт: высокоточный диодный станок для лазерной гравировки и резки своими руками

Ухмылка от уха до уха!

Много лет откладывал покупку лазера. У меня есть плазменный стол с ЧПУ, фрезерный станок с ЧПУ и другие станки, но по какой-то причине я решил ДОЖДАТЬСЯ, чтобы получить лазер.

Должен сказать вам, что с этой машиной есть ОДНА ОГРОМНАЯ ПРОБЛЕМА. ЭТО СЛИШКОМ МНОГО ВЕСЕЛЫХ!!!

Я добавил удлиненную раму, подачу воздуха, сотовые решетки, поворотный аксессуар и удлинители ножек. Я купил трехступенчатый HEPA-фильтр на Amazon, чтобы контролировать дым и испарения при резке в помещении. Я добавил цепи к машине, которую купил на Amazon, для управления кабелями и воздушным шлангом.

Я уже планирую купить ДРУГОЙ станок X-TOOL D1 PRO в ближайшее время. Я установлю его на алюминиевую раму размером 50 x 100 дюймов, сделанную из профилей 8020, и он сможет записать изображение на целый лист фанеры 4×8! Я также приобрел красный инфракрасный лазерный модуль с длиной волны 1064 нм, так что мне не терпится поэкспериментировать с ним!

X-Tool — это очень хорошая ЦЕННОСТЬ, и он хорошо сделан. Я запускаю его с помощью программного обеспечения LIGHTBURN, которое продается другой компанией.

Джозеф Джонс

10.09.2022

xTool RA2 Pro для D1 Pro/D1 + переходники (8 упаковок)

Превзошел ожидания

Я купил D1 10W с насадкой Ra2. Это просто потрясающе. Простая настройка из коробки для выполнения моего первого проекта за час без опыта. Ra2 точно такой же. Потребовалась секунда, чтобы выяснить ориентацию, но как только она была установлена, было легко сделать мой первый тумблер и даже бейсбольный мяч.

Коди основной

05.09.2022

для RA2 Pro номер отслеживания

Love my D1

Я получил свой D1 чуть больше месяца назад, и он мне очень нравится… Я не переставал творить с тех пор 😃

Паула Генри

31.08.2022

Лазерная линза для xTool D1

Очиститель дыма M1

Нам нравится наше новое пополнение

Энтони Уитли

29.08.2022

Очиститель дыма xTool

Пока все хорошо

Его было легко настроить и использовать. Он отлично справляется с удалением дыма и запаха из окна, и мне нравится, как все закрыто, что делает его безопасным для любопытных детей. Меня беспокоит только то, что они не будут продолжать улучшать программное обеспечение и не начнут взимать плату за такие услуги, как Glowforge.

Popeye Welty

29.08.2022

xTool M1: лучший лазерно-лезвийный станок для изготовления подарков

Наша история

Как часть Makeblock, xTool придерживается той же миссии, что и Makeblock: создавать творчество легче для каждого человека. Вот почему мы предлагаем различные лазерные станки, чтобы помочь людям воплотить свои творческие идеи в реальность.

Просмотреть больше

Лучшие лазерные резаки|Дереворезные гравировальные станки и гравировальные станки
– Ортур

129,99 $ 159,99 $

169,99 $

289,99 $ 309,99 $

79,99 $ 99,99 $

Скорость до 15 000 мм/мин

Встроенный вспомогательный обдув, два вентилятора, складной датчик фокусного расстояния

Вес всего 235 г

Непревзойденное качество гравировки с точностью

Улучшенная механическая структура

Фокусное пятно 0,05×0,1 мм

Создание мельчайших деталей толщиной 0,01 мм

【10 Вт】 Резка дерева и акрила (один проход без насоса)

4 Функции безопасности

Тысячи тестов только для создания безопасного рабочего состояния

1. Защита активного положения

2. Ошибка передачи USB-сигнала

3. Аварийный выключатель и датчик пламени

4. Обнаружение и ограничение времени воздействия

Прошивка Ortur Laser 1.8 Series

Прошивка Ortur Laser 1.8, сертифицированная для микроконтроллеров ESP32, оптимизирует алгоритм движения и увеличивает максимальную скорость шаговых двигателей с 4 000 мм/мин до 15 000 мм/мм.

Полная совместимость с программным обеспечением

· LightBurn (платный) — расширенный и с широкими возможностями настройки
· LaserGRBL (бесплатный) — базовый и простой в использовании
· Совместимость с Windows от XP до W10 / Linux / Mac OS.
Поддерживает JPG / PNG / BMP / DXF / NC и т. д.

Информация о продукте

· Кнопка аварийной остановки + детектор пламени и звуковой сигнал
· Лазерный модуль LU2-10A мощностью 10 Вт
· Гибкая кабельная цепь
· Вспомогательное использование шкалы
· Полностью металлический корпус

Технические характеристики

Зарабатывайте деньги с Ortur

Присоединяйтесь к десяткам тысяч лидеров мнений ORTUR, которые зарабатывают с помощью партнерской программы ORTUR .

Программа вознаграждений Ortur

Присоединяйтесь к Клубу поклонников Ortur (FKA: Программа вознаграждений Ortur), чтобы зарабатывать баллы, которые можно использовать для получения скидки на следующую потенциальную покупку.

Поделитесь ссылкой на эту страницу в социальных сетях и получите много баллов

Причины купить лазерный гравер

· Сделай что-нибудь другое. Например, используйте передовой лазерный гравировальный станок, чтобы выгравировать свои идеи и создать интересные воспоминания. обязательно принесет вам невиданное удовольствие и даже богатство.

· Вы также можете сделать множество изысканных поделок для вырезания или резьбы по различным материалам. (например, изысканные украшения, резьба по дереву, подарки-сюрпризы и т. д.)

· Если вы бизнесмен, покупка лазерного гравера ortur предназначена для зарабатывания денег. Подбор некоторых аксессуаров может помочь вам получить более красивые готовые изделия из различных материалов

Perfect Service System, позволяющая легко стать мастером лазерного гравировального станка

· Часто задаваемые вопросы: 【Нажмите для просмотра】
· Установка станка 【Нажмите для просмотра】 90 Руководство по быстрому запуску 【Нажмите для просмотра】
· Параметры гравировки различных материалов, предоставьте материалы для самостоятельного использования 【Нажмите для просмотра】

16 отзывов

|

2 ответы на вопросы

ВЕРНУТЬСЯ НА ВЕРХ

Добавлено в корзину!

ПОСМОТРЕТЬ КОРЗИНУ ПЕРЕЙТИ К ОФОРМЛЕНИЮ

Добавлено в корзину!

ВСЕГО:

В вашей корзине есть товары

ВСЕГО:

ПРОСМОТРЕТЬ КОРЗИНУПЕРЕХОД К ОФОРМЛЕНИЮ

С этим товаром также можно купить:

Вы успешно подписались!

Пожалуйста, войдите, и вы добавите продукт в свой список желаний

ВОЙТИ
РЕГИСТР

{{ tier_title }}

«,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup «:»Бесплатная доставка»,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day } }, {{ year }}»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount»:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount «:»Скидка»,»flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Нет уровень xt:»,»reward_page_confirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,» select_rewards»:»Выберите награду»,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday»:»Введите правильную дату дня рождения»,» warning_title_for_reward»:»К сожалению, похоже, что программа лояльности и вознаграждений недоступна для этой учетной записи. «,»warning_title_for_reward_requirelogin»:»Чтобы принять участие в нашей программе лояльности и вознаграждений, вы должны сначала подтвердить свою учетную запись. Пожалуйста, войдите в систему, чтобы проверить свое право на участие.»,»reward_notifications_earned_points»:»Вы заработали {{ points_name }}!»,»reward_notifications_spend_your_points»:»Потратьте свои баллы! У вас есть {{ point_balance }} {{ points_name }}»,»reward_activity_reset_points»:»Сбросить баллы»,»reward_activity_reset_tiers»:»Сбросить уровни»,»reward_activity_reset_tiers_description»:»»,»reward_notifications_you_have»:»У вас есть
{{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено полностью!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен)»,»activity_refund_earn_point»:»-{ { points_count }} {{ points_name }}»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:» +{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат подарочной карты»,»refund_tier_activity_discount_refund»:»Возврат скидки ({{ Discount_code }})»,»referrer_guest_notify_message «:»Зарегистрируйтесь, чтобы получить скидку»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:»Вам не разрешено использовать реферальную программу», «referral_no_activity»:»Нет активности»,»referral_history_c ustomer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата»,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }})», «discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней»,»activity_discount_expired_code»:»Скидка истекает {{ code }}»,»activity_discount_expired»: «Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, сделанный в день вашего рождения, будут умножены на {{multiply_points }}!»,»your_discount_code»:»Ваш код скидки:», «verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты.
