Деталь в форме конус на токарном станке

Главная / ЧПУ станок / Токарный станок / Деталь в форме конус на токарном станке

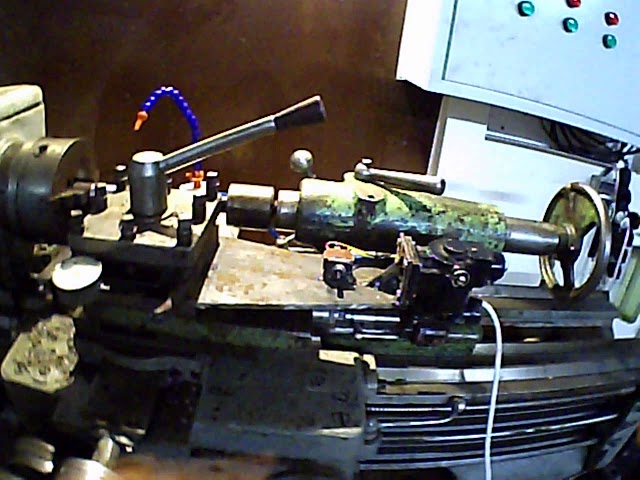

Порой необходимо выточить конус на токарном станке. Формообразование конических поверхностей на токарном станке осуществляется одним из следующих способов:

1) поперечным смещением задней бабки;
2) поворотом резцовой каретки суппорта;
3) с помощью конусной линейки;
4) методом двух подач.

Точение конуса на токарном станке поперечным смещением задней бабки

При точении конуса на токарном станке этим способом, корпус задней бабки смещают в поперечном направлении относительно ее основной плиты на величину h (рис. 1), благодаря чему ось заготовки, установленной в центрах, образует некоторый угол α с направлением продольной подачи суппорта. Из схемы на рис. 1 следует h/Lcos α = (D-d)/2l = k/2, где отношение k=(D-d)/l — конусность поверхности. Следовательно, величина смещения задней бабки, необходимого для получения конусности k = 2 tg α,

h = k*(Lcos α)/2 (1)

Пользуясь этим способом, можно обрабатывать поверхности с небольшой конусностью (примерно до 1: 4) и не слишком высокой точности, так как неправильное положение центров в центровых отверстиях приводит к их быстрому износу и потере точности базирования.

Рис. 1. Обработка конусной поверхности за счет поперечного смещения задней бабки

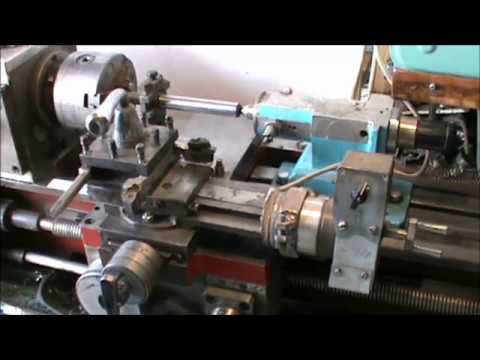

Как сделать конус на токарном станке поворотом резцовой каретки суппорта

Для того что бы сделать конус на токарном станке этим способом, резцовую каретку суппорта устанавливают под углом α к линии центров станка и сообщают ей ручное либо механическое, в тяжелых станках, перемещение. Пользуясь этим способом, можно обрабатывать точные наружные и внутренние конусы небольшой длины, определяемой длиной хода резцовой каретки.

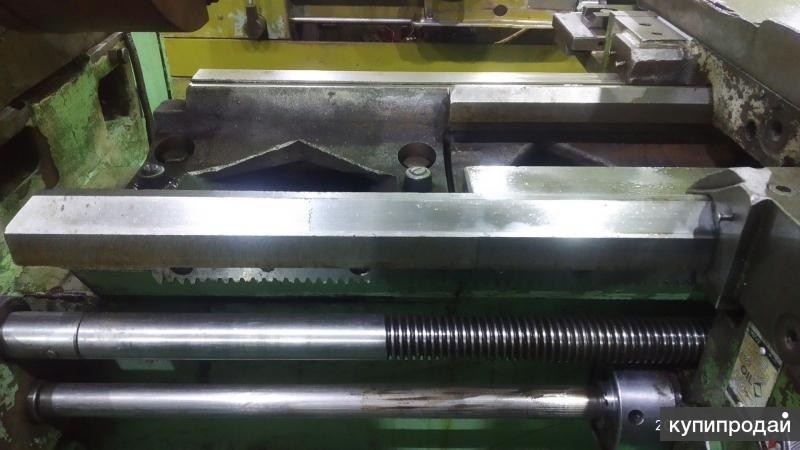

Как точить конус на токарном станке с помощью конусной линейки

Чтобы точить конус на токарном станке подобным способом требуется установка на станке специального приспособления — конусной или копирной линейки. Простейшая конструкция конусной линейки показана на рис. 2. На кронштейнах 1, привернутых с задней стороны станины, укрепляется линейка 2, которую можно устанавливать под требуемым углом наклона α к линии центров станка. Вдоль линейки перемещается ползушка 3, соединенная с поперечными салазками суппорта, предварительно отсоединенными от нижней каретки путем вывинчивания поперечного ходового винта.

Если сообщить суппорту продольную подачу, то резец получит, одновременно с продольным, также и поперечное перемещение, обусловленное движением ползушки 3 по линейке 2. Результирующее движение резца будет направлено под углом α к оси обрабатываемой заготовки, равным углу установки конусной линейки. Применяются и более универсальные линейки, позволяющие автоматически переходить от обработки цилиндрической части поверхности заготовки к обработке конуса.

Применение конусных линеек позволяет обрабатывать точные конусы на токарном станке с углом α до 15 — 18°, длина которых не превышает длины линейки.

Рис. 2. Конусная линейка.

Как выточить конус на токарном станке методом двух подач

Использование метода, который позволяет выточить конус на токарном станке с помощью двух подач, ограничено оборудованием, в котором предусмотрена механическая подача верхней резцовой каретки и одновременное включение ее подачи и продольной подачи суппорта. В основном это — тяжелые станки, например мод. 163, 1660, 1660Г и др.

Результирующая подача резца (рис. 3) относительно линии центров в данном случае будет геометрической суммой продольной подачи суппорта Snp и подачи резцовой каретки Sk, установленной под углом β к линии центров

S=Snp + Sk

Для указанного направления подач по теореме синусов следует

Snp/sin(β-α)=S/sin β=Sk/sin α,

откуда угол установки суппорта

β = α + arc sin (Snp/Sk sin α).

Обычно для станков Snp/Sk = ∆ = const, поэтому угол установки резцовой каретки

β = α + arc sin (∆ sin α).

Если S — требуемая подача вдоль образующей конуса, то величина продольной подачи Snp должна быть равна

Snp = S * sin (β-α)/sin β

Применение метода двух подач позволяет обрабатывать конусы на токарном станке, у которых длина образующей больше длины хода резцовой каретки.

Рис. 3. Обработка конуса методом двух подач

Статьи по станкам ЧПУ

Более 1000 статей о станках и инструментах, методах обработки металлов на станках с ЧПУ.

Предыдущая статья

Следующая статья

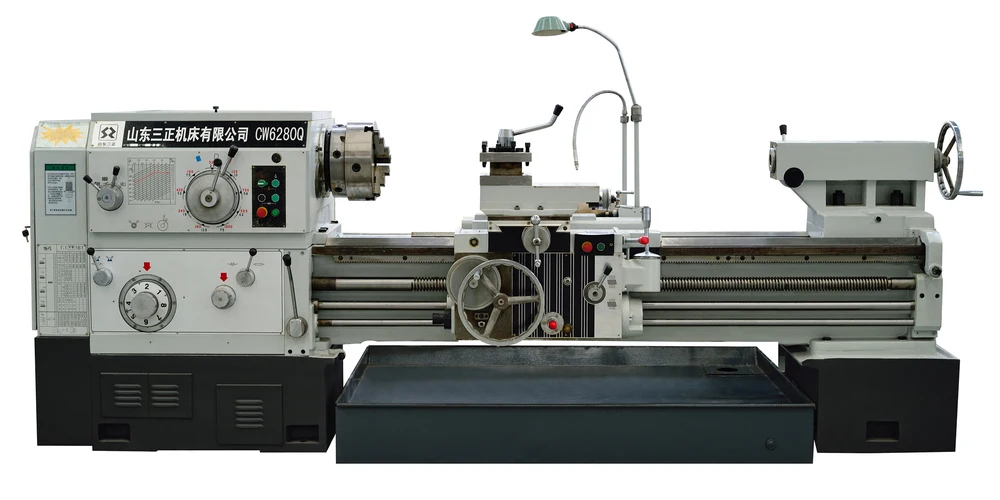

Заказать универсальные токарные станки CU 582 и CU 662

ОСНОВНЫЕ ПАРАМЕТРЫ
Модель	—	CU582	CU662
Высота центров	мм	290	330
Диаметр обработки над станиной	мм	580	660
Диаметр обработки над суппортом	мм	380	470
Диаметр обработки в выемке в станине	мм	770	850
Ширина направляющих	мм	400
Расстояние между центрами	мм	1000, 1500, 2000, 3000, 4000, 5000, 6000
Прутковый материал	мм	70; 78; (102)	70; 78; (102)
ШПИНДЕЛЬ
Передний конец DIN 55027	№	8 (11)	8 (11)
Диаметр отверстия в шпинделе	мм	72; 80; (104)	72; 80; (104)
Внутренний конус шпинделя	Метрич	80 (120)	80 (120)
ПОДАЧИ
Количество подач	шт	144
Диапазон продольных подач	мм/об	0,039 — 24
Диапазон поперечных подач	мм/об	0,0195 — 12
РЕЗЦЕДЕРЖАТЕЛЬ
Размер резца	мм	25х25
РЕЗЬБЫ
Количество резьб	шт	288 (72×4)
Метрические	мм	0,5-240
Дюймовые	Tpi	60-0,125
Модульные	М	0,125-60
Диаметральные	DP	240-0,5
СУППОРТ
Ход поперечных салазок	мм	320	360
Ход верхних салазок	мм	140
ЗАДНЯЯ БАБКА
Диаметр пиноли	мм	75	90
Конус пиноли	МК	5
Ход пиноли	мм	250	240
ПРИВОД
Число скоростей главного привода	шт	16
Диапазон оборотов	об/мин	11. 2-2000
Мощность главного двигателя	кВт	7,5 (11-опция)
Мощность двигателя быстрого хода	кВт	0,55
Мощность насоса охлаждения	кВт	0,09
Мощность двигателя насоса для смазки	кВт	0,18
ВЕС
Для РМЦ 1000	кг	3000	3120
Для РМЦ 1500	кг	3240	3360
Для РМЦ 2000	кг	3480	3600
Для РМЦ 3000	кг	4150	4370
Для РМЦ 4000	кг	4720	4840
Для РМЦ 5000	кг	5330	5450
Для РМЦ 6000	кг	5830	5950
ГАБАРИТЫ
Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000, 6000	мм	2550, 3050, 3550, 4550, 5550, 6550, 7550
Ширина	мм	1270	1330
Высота	мм	1520	1560

Стандартная комплектация

Главный двигатель 7. 5кВт (11 для CU 662),

Электро оборудование

Охладительная система с помпой

Освещение

Быстрый ход

ГАП

Фланец 250 мм

Задний щит по длине станка

Защита патрона

Защита резцедержателя

Комплект ремней

Сменные зубчатые колеса

Болты и подставки для нивелирования

Упорный центр шпинделя

Переходная втулка шпинделя

4-х позиционный резцедержатель

Быстрозатягивающаяся задняя бабка

Ящик для принадлежностей

Упакован на поддоне, накрытый полиэтиленом

Руководство на русском языке

Стандартный цвет.

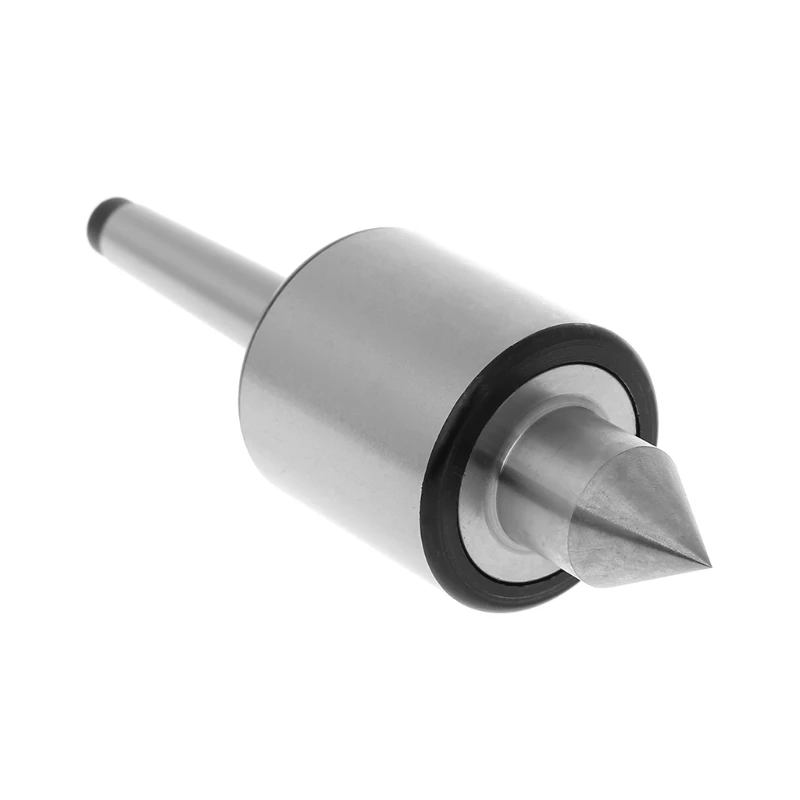

Wood Lathe Live Center Set Конус Морзе 2 для токарного станка по дереву
