Опубликовано: 06.09.2018

www.metallostanki.ru — Ручной листогиб JOUANEL PCX

Разнообразные изделия из жести и металлического листа, полученные способом гибки, популярны и востребованы как в профессиональном строительстве и машиностроении, так и для мелкого бытового ремонта и хозяйственных нужд. Вполне работоспособный листогиб своими руками для листа толщиной до 1,2 мм из черного, оцинкованного или цветного металла можно сделать в условиях домашней мастерской или небольшого металлообрабатывающего цеха.

Зачем нужен самодельный листогиб

Станок для гибки металлического листового проката отличается простотой конструкции и при этом обладает высокой производительностью. Промышленные установки с ручным приводом стоят довольно дорого. Не будем останавливаться на промышленных гидравлических или пневматических прессах, а также станках с поворотной балкой — для мелкосерийного производства они не нужны. А вот ручной аналог любой промышленной модели сделать совершенно несложно.

Постройка гибочного станка для листового металла своими руками займет от одного до двух дней рабочего времени, и еще один день на подбор и поиск материала. Чертежи самодельных станков можно найти в интернете, но, что еще удобнее и практичнее, лучше воспользоваться как образцом для постройки одной из промышленных моделей. Разобравшись, как они работают, можно сделать свои рабочие чертежи и разработать технологическую схему, как сделать листогиб своими руками, исходя из собственных возможностей.

Чтобы сделать простой листогиб своими руками не понадобиться особых инженерных или конструкторских знаний и умений — достаточно средних слесарных навыков и опыта работы с электросваркой. При постройке роликового листогиба еще нужно будет выполнить несколько операций на токарном станке, но этот вопрос можно решить в любом цехе или мастерской по металлообработке.

Листогибы промышленного изготовления:

Виды листогибов

Для различных работ с металлическим листом используются листогибы разного вида:

с поворотной балкой;
роликовые;
валковые;
механические и гидравлические прессы.

Они отличаются своими техническими возможностями и сферой применения. Все разновидности можно сделать как в мобильном или ручном, так и в стационарном вариантах.

Трубогибы с поворотной балкой — наиболее распространенные и удобные для самостоятельного изготовления. Они могут работать с листами большого размера, изгибая как кромки высотой в несколько сантиметров, так и стенку в 30–70 см под углом до 1200. Несложно и выполнить догибку для создания фальцевого соединения .
Ручной роликовый листогиб используется для гибки кромок и невысоких стенок при кузовном ремонте, кровельных работах, установке подоконников и соединении крупных листов жести. Подобрав профиль ролика, можно выполнить довольно сложный профилированный изгиб, формируя, например, крыло или фрагмент бампера машины или декоративный элемент отделки забора или ограждения балкона.
Валковый трубогиб применяется для гибки полукруглых желобов или труб полного сечения. Он может регулироваться по радиусу передвижением валков: опорных — по горизонтали, а прижимного — по вертикали. Такой самодельный валковый листогиб легко оснастить электроприводом с цепной или шестеренчатой передачей.
Прессы понадобятся для гибки как тонкого, до 1 мм, так и толстого, до 2–3 мм металла. Они способны не только гнуть металл под углом до 900, но и перфорировать его или склеивать под давлением. Для смены вида операций понадобиться только сменить пуансон и матрицу.

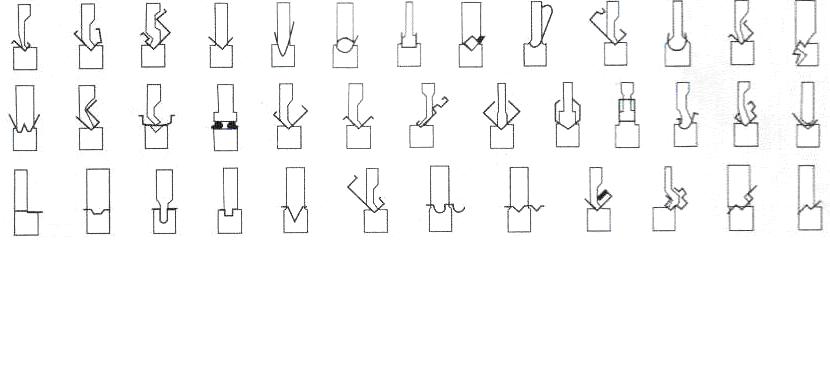

Как они работают, показано на рисунке:

Все разновидности станков не отличаются сложностью, важно только определиться с предстоящими задачами и выбрать модель установки, которая поможет решить максимум задач по металлообработке. Например, при изготовлении коробов или кровельных работах валковый станок мало чем поможет, а при установке водосточных систем он станет незаменимым, в то время, как поворотный сможет помочь только частично.

Самодельный станок с поворотной рамой

Такой станок для гибки листового металла отличается большой универсальностью и применяется чаще всего. Конструкция его хорошо видна на схеме:

Базовый рабочий стол выполнен из дерева или металла. Его размеры должны составлять не менее 2х1 м. При необходимости работы с большими листами металла, можно с задней стороны предусмотреть откидную раму или плоскость, которая устанавливается на одном уровне со столом. Это необходимо для фиксации листа и предотвращения его выскальзывания из-под прижима в момент изменения положения.

К передней части стола привинчивается основание — швеллер с шириной верхней грани до 7 см. По его обоим концам проделаны отверстия для установки направляющих шпилек с пружинами. На шпильках крепится прижим 5 со скошенной под углом в 45 – 50о передней гранью. Можно использовать уголок 5х5 см или большего размера, установленный ребром вверх.

Поворотная часть — уголок 7 (5Х5) см с приваренной рукояткой устанавливается на петлях 6 таким образом, чтобы в откинутом состоянии верхняя грань уголка находилась на одной плоскости с основанием. Как сделать листогибочный станок усовершенствованного типа, который отличается повышенной производительностью и универсальностью конструкции, показано в ролике.

Его простота конструкции и доступность материалов для изготовления позволяет минимизировать затраты на постройку. В большинстве случаев металл для каркаса и рабочей части даже не придется покупать — в каждой мастерской найдется достаточно обрезков швеллера, уголка и трубы, чтобы из них можно было сделать самодельный станок для гибки металла.

Роликовые листогибы

Ручной вариант роликового листогиба применяется для выполнения работ по формированию кромок или профилированию деталей, стационарный — для гибки крупного листа под углом до 90 0. Как сделать ручной роликовый листогиб, который станет полезным для работы в гараже, в мастерской или на строительном объекте, подробно расскажет видеоролик.

Подробно устройство ручного роликового листогиба видно на фото:

В качестве роликов можно использовать любые подшипники качения с ровным внешним срезом обоймы, например, 203 или 205. Валы потребуется выточить из стального кругляка, а прижимной механизм винтового типа сделать из обычного болта диаметром 10 – 12 мм. При протягивании плотно сжатых роликов по листу, с одновременным вертикальным усилием, бортик нужной высоты отгибается в нужную сторону под заданным углом. Регулировать высоту бортика можно с помощью перемещения роликов с осями по отношению к упору.

Самодельный листогиб на основе образца можно сделать при определенных навыках в токарном деле, или заказать валы и механизмы фиксации у профессиональных токарей. В любом случае такой инструмент обойдется дешевле, чем купленный в магазине. В этом достаточно легко убедиться, посмотрев цена на роликовые гибочные устройства на любом сайте.

Валковые листогибы

Изготовление и монтаж вентиляционных каналов, дымоходов, водосточных систем невозможен без криволинейной гибки стального листа. С этой задачей отлично справляются валковые листогибы. Самодельный листогибочный станок с тремя вальцами построить достаточно просто. Как работает такая система показано на примере промышленного станка с электроприводом.

Но сделать такой же с ручным приводом, или оборудованный электромотором, не составит особого труда.

Основные составные части:

Рама
Вертикальные стойки из швеллера с отверстиями под оси на подшипниках;
Три продольных вала. Можно использовать трубы различного диаметра с заваренными торцами. Трубы желательно брать толстостенные, во избежание деформации;
Зубчатый или цепной привод. Он должен обеспечивать вращение валков в одну сторону с одинаковой скоростью;
Прижимной узел управления верхним валком;
Струбцины перемещения опорных валков по горизонтали.

Одна из вертикальных стоек должна поворачиваться на 90 – 1200 вокруг вертикальной оси. Это делается для того, чтобы можно было заменить вальцы на цилиндры другого диаметра.

Принципиальная схема вальцового листогиба приведена ниже:

В сборе станок выглядит примерно так:

Существуют и другие варианты конструкции, например, как листогибочный станок на этих фото:

При постройке самодельного листогиба вальцового типа следует учесть, что максимальные его возможности ограничены мускульной силой человека. В среднем станок может гнуть железный лист толщиной до 1,5 мм при ширине до 600 мм. Если лист имеет толщину до 0,8 мм, то при правильно подобранной механической передаче усилия, ширину заготовки можно увеличить до 800 мм. Диаметр трубы (желоба) регулируется перемещением валков и их диаметром.

Прессы для гибки листового металла

Листогиб для толстого листа своими руками можно сделать, использовав автомобильный домкрат или винт большого диаметра. Для основания (матрицы) и пуансона (прижимной балки) понадобятся два отрезка уголка 5х5 или 7х7 см длиной до 1 м, швеллер для основания и боковых вертикальных направляющих, несколько регулировочных винтов и возвратные пружины.

Как работает гидравлический листогиб можно увидеть во всех подробностях в небольшом ролике и убедиться, что самодеятельному техническому творчеству нет предела.

Все описанные конструкции листогибов приведены не в качестве образца, а как стимул для самостоятельной разработки собственных вариантов листогибочного оборудования.

Возможно, Вам удастся создать свою оригинальную конструкцию или усовершенствовать уже существующие. Пишите нам на сайт — мы всегда рады популяризировать достижения наших читателей.

Ролик для валика из листового металла Руководство Планы Ролик для гибки своими руками

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

781 продаж
|

3,5 из 5 звезд

€11,72

Загрузка

Мало на складе

Включен НДС

Исследуйте другие похожие поисковые запросы

• изгиб

Внесен в список 25 октября 2022 г.

26 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Все категории

Товары для рукоделия и инструменты

ошибок, которые вы допускаете при работе со своими трубогибочными станками

Приблизительно до 1940-х годов большинство техников на заводах по производству металлов вручную изгибали трубы малого диаметра. В то время было обычным делом давать неточные размеры, неправильные углы и косметические дефекты, такие как морщины на внутренней стороне изгиба.

Но, к счастью, все изменилось после 1940-х годов, когда появились новые изобретения и было введено программирование ЧПУ, чтобы сделать работу простой и точной. На рынке были представлены трубогибочные станки с ЧПУ, которые выполняли точные измерения с помощью машин, предназначенных для безупречного выполнения работы.

Теперь с помощью трубогибочных станков с ЧПУ или трубогибочных станков с ЧПУ мы можем выполнять гибку с точными размерами на машинах, предназначенных для безупречного выполнения работы. Они используются для изготовления труб и труб в основном для гибки труб.

Что такое гибка с ЧПУ?

Гибочный станок с ЧПУ — это станок с программным обеспечением с числовым программным управлением, где оператор использует программное обеспечение для программирования для ввода данных операции или операций, необходимых для автоматического выполнения этих операций. Трубогибочные станки с ЧПУ обычно используют комбинацию прессов и роликов для направления труб и труб в процессе.

Сегодня вы можете видеть, что большинство отраслей промышленности зависят от обвязочных станков с ЧПУ, поскольку им требуется только помощь человека, а не постоянное руководство. Внедрение гибки с ЧПУ сделало ее более продуктивной и эффективной за счет использования автоматизации.

Каковы основные части трубогибочного станка?

Гибочная матрица

Гибочная матрица, форма гибки или радиусная матрица. Часть поворотно-вытяжной гибочной машины, где выбор матрицы очень важен, так как от этого зависит внутренний радиус трубы. В процессе волочения создается необходимый изгиб, когда труба прижимается к матрице для гибки.

Зажимная плашка

Зажимная плашка предотвращает проскальзывание трубы. Зажимная матрица прижимает трубку к гибочной матрице для предотвращения соскальзывания.

Пресс-матрица

Чтобы убедиться, что труба повторяет контур гибочной матрицы, используется пресс-матрица.

Зачистная матрица

Зачистная матрица предназначена для предотвращения образования неровностей на внутреннем радиусе и устанавливается сразу после гибочной матрицы. Почему зачистная матрица ставится сразу после гибочной матрицы? Это связано с тем, что в процессе формовки материал пластичен при изгибе, что приводит к образованию складок с большими деформациями.

Оправка

Трудно сгибать малый радиус, тонкие трубы или более твердые материалы, так как мы не получим идеального результата, чтобы преодолеть такую ​​сложную ситуацию, чтобы предотвратить разрушение трубы, необходима оправка, которая может пригодиться.

Различные станки для гибки труб

Существуют различные виды станков для гибки труб, если вы хотите согнуть трубы. Эти инструменты для гибки труб помогают сгибать трубу, не сплющивая ее. Станки для гибки труб и сосны бывают разных форм в зависимости от выбора процесса гибки, например, требуемых радиусов гибки, материала и т. д.

Различные трубогибочные станки включают: ;

Роторно-вытяжной гибочный станок

Ротационно-вытяжной гибочный станок является наиболее распространенным типом трубогибочного станка, который используется для изготовления поручней, рам, автомобильных каркасов безопасности, ручек и т. д. Он позволяет производить сложные детали партиями, поскольку он является высокоточной и программируемой машиной.

Матрица для гибки начинает вращаться вокруг своей оси, когда оператор станка закрепляет трубу или трубу на станке с помощью зажимной матрицы, а стационарная нажимная матрица следит за тем, чтобы труба следовала радиусу гибочной матрицы.

Если есть сложная работа, при которой деформации не допускаются, добавление оправки и зачистной матрицы может обеспечить лучший результат. Например, трубка нуждается в большей опоре, когда она имеет большой диаметр и небольшую толщину стенки.

Вальцегибочный станок

Эти 3-валковые гибочные станки аналогичны вальцегибочным станкам для листового металла, которые обычно используются для получения больших радиусов гибки. В этом 3-валковом листогибочном станке два нижних ролика имеют фиксированное положение, а высота верхнего ролика регулируется.

До получения оптимального результата при возвратно-поступательном движении между роликами труба изгибается. Вальцегибочная машина подходит для изготовления бухт трубы, длинных гибов с большим радиусом и т. д., потому что с ее помощью мы можем добиться отличного результата, вызывая небольшую деформацию поперечного сечения.

Гибочный станок Ram

Если вы спросите, какой самый простой трубогиб на рынке, то это будет гибочный станок Ram. Размещение стационарных штампов на рабочей платформе — это первый процесс, который необходимо выполнить на гибочном станке Ram, а затем расстояние между штампами регулирует длину изгиба и угол изгиба.

Когда все становится в правильное положение, плунжер давит на трубу, где радиус изгиба зависит от радиуса плунжера. Ползун может эффективно выполнять формовку металла, так как внешняя стенка трубы поддерживается штампами.

Труба заканчивается овальным поперечным сечением при отсутствии внутренней опоры. И это делает изгиб Ram подходящим только в том случае, если деформация поперечного сечения не является проблемой. Гибочный станок Ram применяется там, где необходимы простые изгибы, требующие меньшего внимания к точности и постоянному поперечному сечению.

Трубогибочный станок Vector

Трубогибочный станок Vector работает по тому же принципу, что и гибка с вращающейся вытяжкой, что обеспечивает высокое качество результатов. Эти машины работают с автоматической системой подачи, которая делает их быстрыми и очень точными в работе, поскольку труба формируется вокруг вращающегося вытягивающего устройства. Трубогибочный станок Vector подходит для гибки высокопрочных материалов в аэрокосмической и автомобильной промышленности.

Гибочная машина с орбитальной головкой

Гибочные станки с орбитальной головкой работают с использованием как автоматизации, так и компьютерного управления. Они могут вращать головки и цанги вокруг труб и труб, чтобы повысить эффективность и производительность. Автоматическая подача и разгрузка этих машин делает их пригодными для кондиционирования воздуха, автомобилей и других сложных деталей.

Индукционный гибочный станок

Первым процессом на индукционном гибочном станке является вытягивание профиля с помощью штампа. В точке изгиба будет находиться индукционная катушка, через которую металл нагревается, когда на эту горячую металлическую заготовку оказывается давление, обеспечивая энергосберегающую гибку.

Поскольку это точный метод, для него не требуются оправки. Доступны различные углы изгиба, и широкий диапазон размеров труб подходит для одного и того же индукционного гибочного станка, что делает его более выгодным для пользователя.

Индукционная гибочная машина применяется для изготовления крупных промышленных конструкционных деталей, изгибов с малым радиусом, деталей систем отопления, толстостенных деталей и т.д. Несмотря на то, что для гибки металлической трубы требуется мощная машина, при неправильном ее использовании все может быстро пойти не так. Неправильно изогнутая трубка уступает в производительности и быстро изнашивается, и они, без сомнения, будут выглядеть плохо.

Последующие ошибки могут привести к неправильной гибке. Если вы не можете выполнить наилучшие гибки, соответствующие вашим потребностям и вашему бюджету, вам нужен баланс мощности, точности, скорости, безопасности и экономичности. Они есть;

Ошибка, которая приводит к неправильному изгибу?

Ошибки при покупке трубогибочных станков

Теперь давайте обсудим ошибки, которые могут случиться с техническим специалистом.

Неуместное давление

Для точного изгиба давление должно быть приложено в нужном месте в нужной степени. Слишком сильное давление может сломать ваши инструменты или вызвать плохой изгиб, и это не компенсирует использование неправильных инструментов или неправильно установленного штампа.

Слишком сильное давление может привести к плохому изгибу или поломке инструментов.

Неправильное давление может привести к двум последствиям. Первый сценарий: если слишком сильно надавить на точку изгиба, это приведет к сплющиванию или разрыву трубы. Второй сценарий — если давление оказывается слишком далеко, это может привести к короблению трубки.

Использование неподходящего станка для работы

Гибочные станки с ЧПУ — мощные и универсальные, обеспечивающие большую точность. Если у вас есть сложные формы и сложные изгибы, то гибочные станки с числовым программным управлением (ЧПУ) — лучший выбор.

Но вопрос, который вы должны задать, заключается в том, нужен ли вам гибочный станок с ЧПУ для простых гибочных работ. Без прав? С помощью обычного станка с ручным управлением вы можете выполнять все простые работы по гибке, а также увеличить скорость и сэкономить деньги.

С другой стороны, если у вас сложные гибочные работы, вам нужно выбрать гибочный станок с ЧПУ или что-то более сложное. Для сохранения формы и целостности в некоторые изгибы в трубку вставлена ​​оправка. А пустой листогибочный станок является лучшим решением для правки, так как он позволяет производить правку до 15%.

Таким образом, в соответствии с потребностями гибки вы должны выбрать машины для клеймения.

Слишком сильное сплющивание


Слишком сильное сплющивание вызовет серьезную проблему при укладке трубы, даже если некоторое сплющивание допустимо для определенных работ. Слишком большая нагрузка на внешний радиус во время процесса гибки может привести к тому, что труба будет иметь неправильную форму.

Для этого необходимо уменьшить напряжение и использовать больший радиус осевой линии изгиба. Чтобы избежать слишком большого сплющивания, вы можете использовать оправку или заранее увеличить толщину стенки трубы.

Недостаточное знание гибочного станка

Прежде чем покупать или использовать этот продукт, вы должны получить хорошие знания о гибочном станке. Существуют различные типы трубогибочных станков в зависимости от их источника питания, которые необходимо учитывать. Нравиться;

Гидравлические трубогибы : Гибочные станки более мощные, чем электрические трубогибы. Они приводятся в действие гидравликой и атмосферным воздухом, что позволяет им сгибать различные типы труб, кроме кабелепроводов.

Ручные гибочные станки : Эти гибочные станки предназначены для выполнения точных гибок труб из мягкого металла, которые выполняются вручную вручную. Они в основном используются пользователями DIY, а также любителями.

Электрические гибочные станки : Эти мощные электрические гибочные станки используются для гибки жестких труб, которые используются для создания сложных изгибов.

Деньги важнее требований
Конечно, при покупке трубогибочного станка необходимо учитывать бюджет. Но не кажется ли вам, что лучше поставить его использование в качестве приоритета?

Потому что многие проблемы с изгибом возникают из-за неправильного выбора станка или станка низкого качества. Пожалуйста, учитывайте характеристики труб, требуемую точность, жесткость или мягкость труб, а также интервал использования машины как фактор, позволяющий избежать подобных ситуаций.

Покупка для использования на максимальной мощности:

Если постельный станок используется на полную мощность, это может привести к ряду проблем с изгибом труб. И проблема в том, что пользователи склонны использовать его на полную мощность.

Всегда рекомендуется покупать трубогибочный станок с запасом хода 10% или 20%, так как важно учитывать допуск, который различается для разных марок стали.


Выбор станка, требующего ручного труда:

Да, деньги важны, но не кажется ли вам, что при покупке трубогибочного станка нужно отдавать предпочтение требованиям, а не деньгам? Пользователь всегда в конечном итоге покупает недорогие ручные трубогибочные станки. Чтобы сэкономить эти деньги, они в конечном итоге выберут ручную машину, которая станет причиной трудоемкости и обыденности.

Конечно, эти машины могут принести хорошие результаты по сравнению с гидравлическими и электрическими трубчатыми блендерами. Но если есть ограничение по времени для работы, это может занять больше времени для изгибов труб, поворотного позиционирования и длины. Мы рекомендуем покупать трубогибочный станок, исходя из объема выполненной гибки.

Покупая, не обращая внимания на риски:
Все гибочные станки работают одинаково, но могут иметь разные функции, поскольку вы можете найти трубогибочные станки с разными характеристиками у разных производителей. Перед выбором машины следует иметь полное представление об особенностях этих изделий и их удобстве. В дополнение к этому вам также необходимо проанализировать различные риски и проблемы, с которыми вы можете столкнуться из-за их особенностей.

Изгибы и складки:
 Правильный изгиб должен быть таким же гладким, как и идущая к нему трубка, без складок или изгибов. Как возникают морщины и коробления? когда поперечное сечение изгиба не выдерживает давления изгиба, тогда мы можем видеть коробление и сморщивание.
