Искусство гибки листового металла

Написано в Процессы на 20 мая 2014 г.

Хотя гибка листового металла может показаться вам чрезвычайно простой, она скрывает ряд правил и приемов, которые позволяют реализовать простые или чрезвычайно сложные геометрические формы.

Гибка листового металла является одним из наиболее распространенных процессов в обрабатывающей промышленности.

Подобно процессу формовки, гибка работает, создавая изменение направления в геометрии листовой металл , например, преобразование плоского металлического листа в угловой лист. Фактически, с помощью пресса с ЧПУ и пресс-формы листовой металл может принимать форму угла .

Процесс, который позволяет создавать простые или очень сложные геометрические формы и может применяться к широкому спектру металлов : от железа до меди, от латуни до алюминия, нержавеющей стали и других специальных сплавов.

• Как работает гибка листового металла?

При гибке листового металла кусок металла располагается между двумя штампами: пуансоном и штампом. Первый прикладывает усилие к листовому металлу, толкая его вниз, пока он не совпадет с формой внизу.

Существует большое разнообразие листогибочных инструментов для получения различной гибки металла; например, если вам нужно реализовать углы больше 90°, вам потребуются специальные инструменты, которые работают за счет приложения силы горизонтального прижатия.

Когда вам нужно определить вид изгиба , вы должны учитывать: толщину металла, тип кривой, которую вы хотите получить, угол изгиба, его размер и другие.

Общее правило по этому последнему вопросу (размер штампов) может быть таким: больший изгиб, который вы хотите обработать, и менее острые должны быть у вашей верхней и нижней формы.

• Какие процессы гибки листового металла наиболее распространены?

Что касается вопросов, которые мы только что упомянули, вы можете выбирать между различными типами изгиба .

Гибка листового металла с V-образной матрицей или воздушной гибкой – наверное, самая распространенная, когда нужно довести угол до 90°, реализуется всего двумя инструментами: верхней формой (пробойником) и нижней (пуансоном). штамп) и листовой металл, расположенный между ними. Кроме того, есть U-образная гибка , гибка кромок с зачистным штампом — в этом процессе используется цилиндрическая форма — и поворотный изгиб .

Факторы, влияющие на изгиб листового металла

Существует множество факторов, которые могут повлиять на результат изгиба листового металла . Например, наиболее важными являются:

1. Свойства металла
2. Напряжение, вызванное предыдущим процессом
3. Вид ребер, которые вы хотите реализовать
4. Длина и толщина заготовки
5. Температура обработки

разделить на

Основы, типы и советы дизайнерам продукции

В конце 15 века Леонардо да Винчи нарисовал простой прокатный стан, который продемонстрировал возможность гибки листового металла. Однако только в 1590 году этот набросок стал реальностью, когда мастера по металлу начали использовать два тяжелых цилиндра для прессования металлов, изменяя их толщину и форму.

Со времен фантастического эскиза Да Винчи процесс гибки листового металла продвинулся вперед; сегодня у нас есть несколько технологий гибки листового металла с различными возможностями. Однако одно остается неизменным на протяжении многих лет: успех вашего проекта по формовке листового металла начинается с того, что вы понимаете различные методы гибки и их пригодность для различных сценариев проектирования.

Здесь мы обсудим, что вам следует знать о процессе гибки листового металла. Если вы хотите, чтобы ваш проект по формовке листового металла был выполнен правильно с первого раза, эта статья для вас!

Содержание

Процесс гибки листового металла

Процесс гибки листового металла включает приложение силы к детали из листового металла для изменения ее геометрии. Эта сила вызывает нагрузку на листовой металл, превышающую его предел текучести, в результате чего материал физически деформируется, не ломаясь и не разрушаясь.

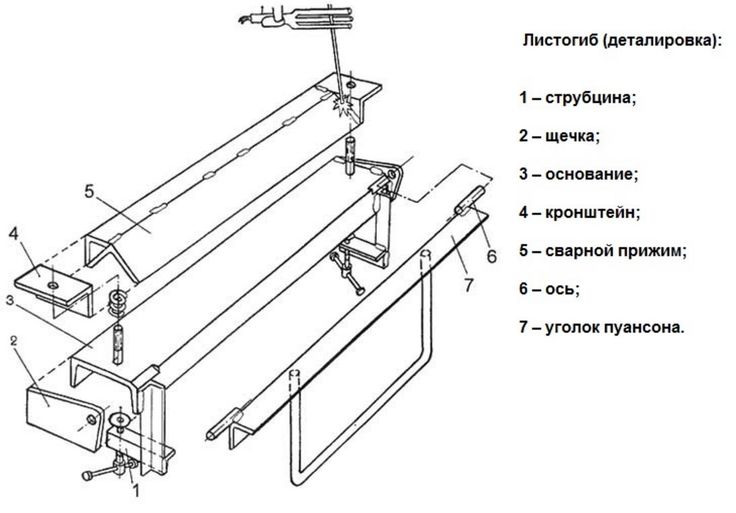

Листогибочный пресс — широко используемый инструмент для гибки листового металла. Он работает, опуская пуансон на листовой металл, расположенный на штампе, создавая желаемую геометрию.

(Анимация процесса гибки листового металла. Общественное достояние через Wikimedia Commons)

Хотя этот процесс довольно прост, гибка листового металла представляет собой нечто большее, чем кажется на первый взгляд. Например, существует несколько методов гибки листового металла, все они схожи по функциям, но различаются по действию. Таким образом, знание идеального метода выбора — это первый шаг, который вам нужно сделать, чтобы добиться успеха в вашем проекте формовки листового металла.

6 Методы гибки листового металла

Метод №1 V-образная гибка

V-образная гибка является наиболее распространенным методом гибки листового металла. Как следует из названия, в методе V-образной гибки используется V-образная матрица и пуансон для гибки металлов под нужными углами. V-образный пуансон вдавливает заготовку из листового металла в «v-образную» канавку матрицы, формируя листы с разными углами изгиба. Например, вы можете получить острый, тупой или 90-градусный угол изгиба, в зависимости от V-образного угла пуансона и матрицы.

Рисунок 1: Метод V-образной гибки



Метод № 2 Гибка на воздухе

Гибка на воздухе очень похожа на метод V-образной гибки: для гибки листового металла используется V-образный пуансон и матрица. Однако, в отличие от обычного процесса V-образной гибки, метод гибки с помощью штамповки в воздухе не вдавливает лист в дно полости. Вместо этого он оставляет пространство (или воздух) под листом, что позволяет лучше контролировать угол изгиба, чем при обычном V-образном изгибе.

Рисунок 2: Метод гибки на воздухе



Например, предположим, что у вас есть штамп и пуансон под углом 90°. С помощью метода воздушной гибки вы можете получить угол изгиба в диапазоне от 90° до 180°. Этот метод также обеспечивает более точный результат, поскольку он испытывает меньшую упругую отдачуㅡ, которая описывает частичное восстановление изогнутой детали из листового металла до ее геометрической формы до приложения силы изгиба. Пружинящий возврат нежелателен, так как вызывает неточные изгибы.

Способ № 3. Изгибание в нижней части

Изгибание в нижней части (или изгибание в нижней части) — это тип V-образного изгиба, который также решает проблему пружинения. Он включает в себя деформацию листового металла в области изгиба путем приложения дополнительной силы через кончик пуансона после завершения изгиба.

Рис. 3. Изгиб дна



Как и метод гибки воздухом, метод гибки дна обеспечивает точный контроль угла изгиба. Однако он требует более мощного пресса, чем нижний изгиб.

Метод №4 Изгиб с затиранием

В методе загибания с затиранием лист металла прижимается к штампу с затиранием с помощью прижимной прокладки. Затем пуансон давит на край листа, который выходит за пределы штампа и прижимной пластины, заставляя его сгибаться над концом штампа.

Рис. 4. Изгиб



Этот метод предлагает хорошее механическое преимущество ㅡ, что означает, что вы можете прикладывать меньше усилий для создания желаемых изгибов (и углов изгиба). Однако он может быть не идеальным для создания тупых углов изгиба, поскольку вам потребуется более сложное оборудование, способное создавать горизонтальную силу.

Метод №5 Гибка в рулонах

Метод гибки вальцами позволяет сгибать листовые металлы в рулоны, трубы, конусы или изогнутые формы. В этом уникальном процессе формовки листового металла используются наборы роликов, которые подают (и изгибают) металлическую заготовку до желаемой кривизны.

Рисунок 5: Гибка вальцами



Вальцевание позволяет формовать металлические листы в профили с различным поперечным сечением, состоящие из нескольких кривых изгиба. Это особенно полезно для создания очень длинных деталей из листового металла толщиной от 0,004 дюйма до 0,125 дюйма и шириной до 20 дюймов. Например, вы можете создавать такие детали, как панели, направляющие и стеллажи (обычно используемые в зданиях для освещения, кровли и систем отопления, вентиляции и кондиционирования), используя станок для гибки профилей.

Метод № 6 Гибка с вращающимся вытягиванием

При гибке с вращающимся вытяжением листовой металл крепится к вращающемуся штампу и вытягивается вокруг штампа, чтобы сформировать геометрию, радиус которой соответствует желаемому радиусу изгиба. В этом методе часто используется внутренняя поддерживающая оправка для предотвращения образования складок на стенке изогнутого листового металла.

Рис. 6. Гибка с вращательным вытягиванием



Метод гибки с вращательным вытяжением имеет несколько преимуществ по сравнению с другими типами гибки листового металла. Например, он не царапает поверхность металла, в отличие от процессов затирания и V-образного изгиба. Кроме того, он может сгибать материалы в острые углы с тупыми углами изгиба.

Запись по теме: 5 вещей, которые дизайнеры должны знать о прототипировании листового металла

5 советов по гибке листового металла

Следующие советы помогут вам создавать точные и надежные детали из листового металла.

1. Убедитесь, что изгиб расположен в местах с достаточным количеством материала.
2. Используйте один радиус изгиба для всех изгибов, чтобы исключить необходимость в дополнительных инструментах.
3. Убедитесь, что внутренний радиус изгиба равен (или больше) толщине листа.
4. Сгибайте твердые материалы перпендикулярно направлению прокатки, чтобы предотвратить разрушение.
5. Избегайте проектирования таких элементов, как отверстия и пазы, очень близко к изгибу, так как это может привести к искажению элемента. Как правило, вы должны располагать все элементы вдали от сгиба на расстоянии, равном как минимум трехкратной толщине листа.
6. Работа в механическом цехе с опытом предоставления высококачественных услуг по формовке листового металла.
