Листогиб своими руками чертежи: Самодельный ручной листогиб своими руками чертежи

Листогибы по металлу своими руками: Инструкция +Видео и Фото

Листогиб своими руками: чертежи, видео, описание. Из листового металл можно сделать огромное количество изделий – водосточную систему, фасонные детали, которыми можно обшивать кровлю, отлив для цоколя, уголки для строений из профилированного листа и прочее.

Все это может сделать особый гибочный станок, иными словами листогиб, своими руками сделать который не состав труда. Об этом и поговорим.

Содержание:

Разновидности

Есть три разновидности станков для гибки листов:

• Простой ручной, в данном случае гибка металла выполняется при приложении силы. Такие устройство дают возможность избегать листовые материалы под любыми углами  — от нескольких градусов до 360.
• Гидравлический станок, в котором при помощи ударов листовой металл сгибают по форме матрица. Последняя бывает прямой, иногда криволинейной. Такое оборудование признано профессиональным, и его активно используют для предприятиях большой и средней мощности.
• Роликовые/валковые листогибы, в которых лист металла не гнется строго по прямой, а закругляют. При помощи такого оборудования можно делать трубы или любые подобные изделия.

Все описанные устройства относятся к станкам для гибки листов. Своими руками будет проще всего сделать оборудование первого типа, и немного сложнее – третий. О них  и пойдет речь – как сделать листогиб своими руками + видео.

Простые (ручные)

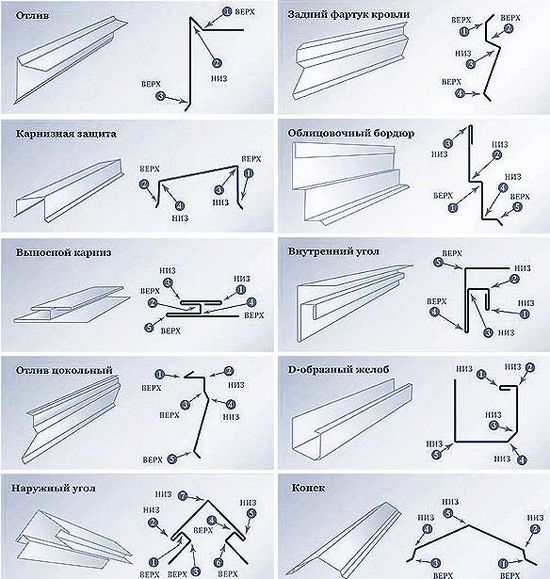

Металлические фасонные детали стоят дорого, даже дороже профнастила или металлической черепицы, поэтому есть смысл изготовить самый простой станок для гибки листового металла, а уже с его помощью сделать любое количество углов, отливов и остальных деталей, которые вам требуются, при этом лишь под свои размеры.

И да, не переживайте на счет внешнего вида. В продаже если листовой металл не только оцинкованного типа, но и уже окрашенный. В каждой конструкции лист будет плотно зафиксирован, поэтому при работе он не будет скользить по столу, а краска не сотрется и не поцарапается.

В местах изгиба она тоже не будет повреждена, поэтому вид изделий будет приличный. При должных усилиях ваши изделия будете выглядеть даже лучше тех, что есть в продаже.

Листогиб из тавров

Для изготовления такого станка потребуется любая ровная поверхность, к примеру, стол, желательно чтобы он был металлическим, а также 3 уголка с шириной полочки не меньше 4,5 см, а толщина металла не меньше 0,3 см. Если у вас в планах есть изгибание длинных заготовок (длина больше 1 метра), то желательно взять полочки с большей шириной и толщиной металла. Можно использовать товары, но это требуется для гибки листов с большей длиной и толщиной. Также потребуются 2 дверные металлические петли, а еще 2 винта с диаметром от 1 до 2 см, на них «барашки» и пружинка. Еще потребуется сварка для того, чтобы приварить петли и проделать отверстия (или дрель со сверлом, которое подходи для работ по металлу).

Для листогиба, который будет сделан своими руками, используем тавр на 7 см – 3 кусочка по 2,5 метра, еще 2 болтика по 2 см диаметр, маленький кусочек металла с толщиной 0,5 см.

Порядок действий следующий:

1. Два тавра следует сложить, с двух концов сделайте в них выемки под петельки. Края выемок следует скосить под 45 градусов, а третий тавр обрезать так же, но глубина выемки должна быть чуть больше – это будет прижимная планка, поэтому она должна свободно ходить.
2. Приварите петли с двух сторон (проварите с лицевой стороны и с изнанки).
3. К дальнему от вас тавру приварите по 2 укосины с каждой стороны. Они требуются для того, чтобы можно было выполнить установки болта-фиксатора прижимной планки.
4. Приварите к каждой укосине по гайке для болта.
5. Установите прижимную планку, а сверху приварите пластины из металла, в которых будет отверстие посредине. Диаметр отверстия должен быть чуть больше, чем диаметр болта. Отверстия следует отцентровать таким образом, чтобы они находились на одной вертикали с приваренной гайкой. Приварите.
6. Пружину отрежьте так, чтобы она смогла поднимать планку на 0,5-0,7 см. После этого нужно пропустить болт в «ушко», надеть пружинку и закрутить гаечку. После установки такой же пружинки с другой стороны прижимная планка будет подыматься сама при откручивании.
7. Приварите к шляпке винта два отрезка арматуры – это будут ручки для закручивания.
8. К подвижному тавру приварите ручку и можно начинать.

Данный вариант будет самым мощным – вы сможете сгибать длинные заготовки и листы большой толщины. Хотя такие масштабы не всегда востребованы, но всегда можно уменьшить. В видео есть конструкция аналогичного типа, но чуть меньше и с другим креплением планки прижима. К слову, можно установить на винт пружину и тогда будет проще поднимать планку. Конструкция интересна тем, на ней можно проводить отбортовку, а стандартные устройства такого не могут.

Листогиб из уголка с прижимной планкой

Данная модель выполнена из уголка с толстыми стенками, станина сделана в виде обычного строительного козла, который сварен из аналогичного уголка. Ручка взята с багажной тележки, а конструкция винтов по-своему интересна – они длинные, ручка вынута в виде буквы «Г». Ее удобно открутить и прикрутить на месте.

Такой станок листогиб своими руками сделать несложно, но учтите некоторые особенности:

• Уголки находятся не полочками друг к другу, а имеют направление в одну сторону. Из-за этого крепление петли бывает не самым удобным.
• На изгибе дальнего уголка приварите с двух сторон маленькие пластинки-упоры для планки.
• На той же планке приварите гайку от винта (на обеих сторонах).

Теперь можно перейти непосредственно к прижимной планке. Ее тоже можно сделать из уголка, но укладывать следует на станок изгибом кверху. Для того чтобы планка не перегибалась при работе, наваривают усиление – металлические перемычки. С двух концов планки приварите маленькие металлические площадки, в которых сделаны отверстия для болтов. И еще один момент – та грань, которая повернута к месту сгиба, требуется для получения острых углов на сгибе.

Прижимную планку нужно установить на станок, а в место установки подложить пружины. Ручку установите на место. Если она не прижмет планку, благодаря силе упругости пружинки будет приподнятой над поверхностью. В этом положении под нее заправьте заготовку, выставьте и прижмите. Такой листогиб будет неплохим вариантом для использования в домашних условиях. У вас не получится гнуть толстый металл, то оцинковку и жесть без труда.

Вальцы для листового металла

Данный тип листогиба может быть с тремя приводами:

• Гидравлический.
• Ручной.
• Электрический.

Вальцы своими руками для листового металла делают с ручным или электрическим приводов. В ручном должно быть 3 вала, а в электрическом может быть и 3-4, но по стандарту тоже всего лишь три. Для такого станка требуется хорошая основа, в качестве который может быть использована станина или верстак. В качестве основы конструкции выступают валки, которые должны быть одинакового размера. Два нижних должны стоять стационарно, а верхний подвижно. Благодаря изменению расстояния между верхними и нижними вальцами можно изменять радиус кривизны.

Итоги

Станок приводится в движение при помощи ручки, которая должна быть приделана к одному из валов, а после крутящий момент будет передан на остальные катки через звездочки. Их следует подобрать таким образом, чтобы скорость вращения получилась одинаковой. Если на оборудовании планируется изготовление труб, верхний каток должен быть с одной стороны съемным и иметь систему быстрого фиксирования. После сворачивания листа в трубу вы не сможете вытащить его по-другому.

фото чертежи, видео как сделать

Подготовить инструмент – значит сделать половину дела. Эта истина хороша, если у мастера есть готовый инструмент. Однако, если в ходе работ вдруг может понадобиться что-то более сложное, чем отвертка и молоток, то часто приходится на ходу изобретать настоящие станки для выполнения сложных функций. Яркий пример такого станка — листогиб необходимый при работе с листами металла.

Из чего делать?

Содержание:

• Назначение
• Устройство
• Сборка
• Работа
• Применение и преимущества
• Недостатки

Назначение

Во время осуществления многих работ с листовым металлом, например, в кровельных работах, часто возникает необходимость в сгибании листов металла, в том числе — имеющих различное покрытие. При необходимости согнуть небольшой лист, эту работу можно выполнить с применением молотков, киянок, плоскогубцев.

Результат будет плачевным — искривленная, зазубренная поверхность, поцарапанное покрытие, кривая линия сгиба не позволят качественно выполнить всю работу, и не доставят эстетического удовольствия хозяину. Лист больших размеров и, тем более, сложной формы, такими инструментами согнуть вообще невозможно.

Схема

Для таких работ необходимо воспользоваться достаточно сложным оборудованием — листогибом. Можно купить готовый ручной станок, вроде представленного на фото, производства известного изготовителя. Однако это повлечет за собой дополнительные, весьма значительные, расходы, что приведет к увеличению стоимости всех работ. Более дешевый способ приобретения такого станка — изготовить самодельный листогиб своими руками. Для человека, знакомого с физическим трудом, умеющего обращаться с другими инструментами, это не составит особых проблем.

Устройство

Самостоятельно изобрести такой станок будет проблематично даже человеку, хорошо знакомому с основами сопромата. Однако в эру Интернета, изобретательство в этой области никому и не нужно — чертежи и описание как сделать листогиб своими руками можно легко найти на соответствующих сайтах.

Основными деталями листогиба, показанного на чертеже являются:

• Основание — поверхность, предназначенная для установки остального оборудования и крепления заготовки. Изготавливается из стального швеллера. Размеры выбираются в зависимости от размеров листов металла, обработка которых планируется;
• Прижим — устройство, позволяющее сгибать лист. В обычном устройстве угол сгиба не превышает 90 градусов. Изготавливается из стального уголка, устанавливаемого на станину вершиной вверх. Для удобства установки у нему приваривается еще один такой же уголок, как показано на чертеже. Длина прижима должна быть несколько меньше длины основания, для обеспечения его надежного крепления и беспрепятственного функционирования. Крепится к основанию при помощи зажимных болтов;
• Обжимной пуансон — конструкция, изготовленная из стального уголка с приваренной к нему металлической рукояткой, позволяющая осуществлять сгибание листа. Ось пуансона должна совпадать с ребром уголка. В качестве оси применяют стальной прут.

Размеры деталей указанные на чертеже, могут меняться, в зависимости от области применения станка.

Сборка

Сборка самодельного листогиба, показанная на видео начинается с фиксации основания и пуансона при помощи струбцины. При этом, необходимо следить за тем, чтобы поверхность основания и рабочая поверхность пуансона находились в одной плоскости. Ось пуансона продевается в отверстия металлических пластин, называемых щечками, привариваемых к торцам основания. Ось крепится к щечкам при помощи сварки или прикручивается гайками.

Точное расположение прижима определяется после нескольких пробных сгибов. Просверлив отверстия в основании, прикрепляем прижим к основанию при помощи прижимных болтов. Гайку, для крепления болтов приваривают к основанию, что позволяет при необходимости легко установить или снять прижим, пользуясь только одной гайкой на каждом болте, которую можно заменить на воротки.

Работа

Таким образом, чертежи листогиба ручного своими руками позволяют собрать устройство, работа которого показана на видео. Порядок работы следующий:

1. Пуансон приводится в положение, при котором его рабочая поверхность устанавливается в одной плоскости с поверхностью основания. Рукоятка пуансона в таком положении направлена вертикально вниз;
2. С основания снимается прижим;
3. На основание укладывается заготовка — металлический лист, ширина которого соответствует расстоянию между прижимными болтами;
4. Прижим устанавливается на основание и закрепляется при помощи прижимных болтов;
5. При помощи рукоятки пуансон приводится в движение и плотно придавливает лист к прижиму. При этом лист изгибается под нужным углом вокруг оси пуансона. Рукоятка оказывается в положении под углом в 45 градусов относительно поверхности основания.

В результате получается лист металла с ровной линией сгиба.

Применение и преимущества

Недостатки

При всех достоинствах, самодельный листогиб имеет и недостатки, заключающиеся, в первую очередь, в безопасности. Изготовление такого устройства требует применение сварочного оборудования, обращение с которым требует определенных навыков и соблюдения требований безопасности. Некачественная сварка может не только привести к пожару во время ее осуществления, но и стать причиной некачественной работы самого устройства.

Чертежи гибочного пресса 18-дюймовый тормоз для листового металла «Сделай сам» Металлообработка — лучший магазин чертежей «сделай сам»

Создайте свой собственный 18-дюймовый гибочный тормоз для листового металла Чертежи оборудования для гибки листового металла своими руками

Эти чертежи «Сделай сам» покажут вам, как построить свой собственный собственный 18-дюймовый гибочный пресс для листового металла. Если вам нужен самодельный листогибочный пресс для гибки листового металла и вы хотите, чтобы он выглядел великолепно, это то, что вам нужно. мой магазин. Это современные чертежи, созданные с использованием программного обеспечения AutoCAD для обеспечения точности. Построй сам! Сделай сам

Как отрегулировать тормоз на изгиб
Прежде чем приступить к регулировке тормоза, вы должны сначала понять, что это такое и как он работает. Гибочные тормоза состоят из нескольких частей. Один из них называется катушкой, которая при регулировке может двигаться вверх или вниз. Существует три типа катушек: тормоза коробки, тормоза сковороды и тормоза миттлера. Если вам нужно отрегулировать тормоз, вы должны знать о тормозе Box, тормозе Mittler и карманном гибочном станке Stortz.

Тормоз для коробок и дисков
Одним из наиболее распространенных типов тормозов для гибки является тормоз для коробов и дисков. Эти устройства изгибают металл в различных направлениях и используются в процессах изготовления и прототипирования. Они являются отличным дополнением к любой ремонтной мастерской. Они предлагают умеренную революцию в возможностях и сфере применения. Вот краткий обзор их наиболее распространенных применений. Коробчатые и панорамные тормоза также известны как пальцевые тормоза.

Наиболее популярным типом листогибочного станка является листогибочный пресс. В этих типах тормозов используются гидравлические или механические компоненты для гибки листового металла. Листовой металл может быть острым и большим. Из-за этого оператору необходимо работать в зоне, где достаточно места. Этот гибочный станок также часто управляется вручную. Но имейте в виду, что это не рекомендуется для небольших магазинов. Вы можете быть удивлены мощностью и гибкостью этих инструментов!

Карманный изгиб Stortz
Гибочный пресс Stortz Pocket Bender представляет собой небольшое портативное устройство, идеально подходящее для большинства задач гибки. Это устройство предназначено для гибки металла и пластика шириной до трех дюймов и может выполнять изгибы до 110 градусов. Угловой подшипник идеально подходит для изгиба более чем на 90 градусов, не царапая краску. Устройство легкое и портативное, его можно использовать на стали или нержавеющей стали.

Недостатком инструмента является то, что он может поцарапать поверхность листового металла. Хотя края гнутого металла обычно обрабатываются вне поля зрения, важно защитить поверхность. Поцарапанный листовой металл может вызвать проблемы с покраской. К счастью, Stortz Perfect Bender XL-150 не царапает окрашенные поверхности. Легкая конструкция позволяет носить инструмент с собой в любом месте и без проблем выполнять несколько операций гибки.

Mittler Bros.
Mittler Bros. производит листогибочные прессы и другое оборудование для гибки листового металла. Эти инновационные продукты изготовлены из стали толщиной 3/8 дюйма, что обеспечивает долговечность и прочность. Они также доступны с оборудованием для промышленной автоматизации, изготовленным по индивидуальному заказу. также узнайте стоимость изготовленного на заказ гибочного пресса.

Вы можете использовать эти тормоза для гибки различных металлов. Они бывают разных размеров. Выберите один из стандартных размеров или изготовьте индивидуальную модель в соответствии с вашим производством. Затем выберите радиальную или круглую конфигурацию по вашему выбору Гибочные тормоза Mittler Bros. рассчитаны на длительный срок службы и подходят для использования в различных отраслях промышленности, включая общее производство и изготовление кузовов гоночных автомобилей.

Все планы DIY разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам разрабатывает их, используя последнюю версию программного обеспечения AutoCAD, чтобы обеспечить точность. Он изучал инженерное дело еще в начале 1980-х годов. После более чем 30 лет работы в строительной отрасли он увлекся созданием крутых вещей вокруг своей фермы и хижины. Это отличные проекты своими руками. С небольшим навыком каждый может сделать это самостоятельно. Бен всегда на связи, если у вас есть какие-либо вопросы при создании одного из его проектов. Он постоянно добавляет новые планы.

Поделитесь этим продуктом

12-тонный гидравлический пресс Схемы «сделай сам» — создайте свой собственный магазинный пресс — оборудование для мастерских

29,95 $

Распродажа

3pt DIY Скребок для коробок Схемы DIY Садовый скребок для коробок Насадка для лезвий Соберите свой собственный

14,95 $

24,95 $

Распродажа

4-цветная машина для трафаретной печати Планы DIY Машина для трафаретной печати Создайте свой собственный

$0,00

9,95 $

Распродажа

Пистолет для дуговой сварки DIY Алюминиевый сварочный аппарат Факел Металлообрабатывающее оборудование

$0,00

9,95 $

Как собрать тормоз для листового металла

Как сделать тормоз для листового металла

получить планы

Этот листогибочный станок можно легко собрать в домашней мастерской практически бесплатно, он сгибает алюминиевые листы толщиной 1/8 дюйма и шириной 24 дюйма и под углом до 135°, хотя он может сгибать более тонкие алюминиевые и стальные листы. до 36 дюймов в ширину. В приведенной ниже статье о сборке объясняется, как это сделать, с подробными пошаговыми инструкциями. Габаритные чертежи и 3D-модель для этого проекта доступны для загрузки здесь.

СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ тормоза

Размеры: 41 x 6 x 8 дюймов (Д x Ш x В)
Вместимость: ширина <36 дюймов, листовой металл толщиной 1/8 дюйма

Инструменты, необходимые

Карандаш/мел/маркер
РАРКОВАЯ ПРИВЕТА
Квадрат Builder
Hacksaw
Файлы
Hammer
Clamps

Alllen Key Set Set Set Set Set Set Set Set Set Set Set
Комбинация

Комбинация Combine Combinem

Комбинация

. 0012 Угловая шлифовальная машина с отрезным, шлифовальным и проволочным щеточными кругами
Ступенчатое сверло (до ⅞”)
Сварочный аппарат MIG
Набор метчиков и штампов

” Стальная труба HREW

6” из ½” трубы сортамента 80
60” из ½” стального круглого стержня
72” из стального уголка 3”x3”x1/4”
12” из ⅞” резьбового стержня с 4 подходящими шестигранными гайками и шайбы
36” прямоугольной стальной трубы 1”x3”x0,12”
78” квадратной стальной трубы 1”x1”x0,12”
Стальная пластина 6”x6”x3/8”
Стальная пластина 6″x6″x1/4″
Две пружины сжатия сиденья газонокосилки
Четыре винта с головкой под торцевой ключ ½»x3/4″

Поставщики

​Стальной уголок, трубка и т. д.: https://www. metalsdepot.com/category/steel-products​
Пружины сжатия: https://www.ebay.ca/itm/224263132064
Болты с головкой под торцевой ключ: https://www.ebay.ca/itm/161898212485

​

ИЗГОТОВЛЕНИЕ Кровать

​

ЭТАП 1

Из стального уголка 3″x3″ отрежьте два куска в соответствии с размерами, указанными на чертежах, затем приварите их прихваточным швом к куску прямоугольной трубы 1″x3″. Углы будут монтажными фланцами, а трубка 1×3″ будет станиной, к которой будут крепиться будущие заготовки из листового металла. Фланцы примерно на 1/4″ шире, чем трубка 1×3″, чтобы станина не касалась края стола. на котором он установлен. Расстояние между ними позволит вам сформировать несколько чередующихся изгибов в одной заготовке (см. отметку времени 12:25 в видео сборки), поэтому не стесняйтесь устанавливать этот зазор по своему усмотрению, но имейте в виду, что элементы, которые будут добавлены на следующем этапе, необходимо будет соответствующим образом скорректировать.0006

​

ШАГ 2

Вырежьте еще два монтажных фланца из стальной пластины 3/8″ и сделайте на них надрезы до размеров, указанных на чертежах. Затем просверлите их, чтобы получился стержень с резьбой 7/8″. Приварите их прихватками к станине, как показано, и снимите фаску с передней нижней кромки верхнего фланца, чтобы получить круглый стержень 1/2 дюйма. Резьбовой стержень будет направлять прижимной стержень и позволит вам затянуть его на станине. Круглый стержень будет служить штифтом для петли створки

​

ИЗГОТОВЛЕНИЕ Створки

​

ЭТАП 3

Вырежьте лист из стального уголка 3″x3″x1/4″ в соответствии с размерами, указанными на чертежах, затем просверлите концы, чтобы позже вставить винты с головкой под торцевой ключ 1/2″-13×3/4″. , Прикрепите кровать к столу, на который вы собираетесь ее установить, затем прижмите полотно к основе и проверьте, чтобы все было по центру и заподлицо с прямым краем.Не мешало бы поместить очень тонкий кусок оклада между кровать и лист, прежде чем соединить их вместе, чтобы оставить место для маневра для листа, когда он используется.

​

ШАГ 4

Отрежьте несколько квадратных трубок 1×1″ по длине и прикрепите их к листу, чтобы получились ручки. Используйте третью часть посередине для усиления. Это поможет предотвратить скручивание листа при сгибании толстого листа.

​

ШАГ 5

Отрежьте кусок пластины 3/8″ и трубы сортамента 80 1/2″ по размеру и скрепите их вместе, как показано на рисунке. чтобы выровняться с одной стороной пластины — это важно для правильной работы тормоза, поэтому не торопитесь, чтобы быть максимально точным. Смещенная часть трубы обращена вперед. С помощью дрели отметьте отверстия для винтов с головкой под торцевой ключ на шарнирных пластинах, затем просверлите их и нарежьте резьбу.

​

ШАГ 6

Присоедините шарнирные пластины к створке с помощью винтов с внутренним шестигранником и убедитесь, что они работают должным образом.

​

ИЗГОТОВЛЕНИЕ ЗАЖИМА

​

ШАГ 7

С помощью биметаллической кольцевой пилы диаметром 1,25 дюйма вырежьте два круга из стальной пластины толщиной 1/4 дюйма. Отрежьте два куска трубки 1,25 x 0,12 дюйма по длине и прикрепите круглые пластины к одному концу каждой трубки. Они будут частью направляющей зажима, которая надевается на резьбовой стержень.

​

ЭТАП 8

Отрежьте кусок стального уголка 3x3x1/4″ для прижимной планки, затем отцентрируйте его по направляющим стержням с резьбой, как показано на рисунке. Поместите трубки из предыдущего шага на стержни с резьбой и отметьте их положения. на стальной уголок.Затем снимите эти части стального уголка с помощью угловой шлифовальной машины, чтобы вставить трубы в каждый конец. на том же расстоянии, что и толщина металла, который вы собираетесь сгибать.Разные толщины металла потребуют разных отступов, а также разного радиуса на передней кромке зажимной планки — если радиус слишком мал для определенной толщины, он Это может привести к поломке металла.Таким образом, листы разной толщины потребуют изготовления различных прижимных планок, подходящих для них, или съемных «пальцев» разной толщины и радиуса, которые при необходимости можно привинтить к прижимной планке. Показанный здесь тормоз настроен на листовой металл толщиной 1/8 дюйма. То, что вы настроите на этом этапе, полностью зависит от вас. Как только зажим установлен, прихватите трубы к концам.

​

ЭТАП 9

Отрежьте кусок резьбового стержня с V-образным вырезом внизу и прикрепите его к верху, к центру зажимной планки. Наверните шестигранную гайку на прибл. наполовину, затем отрежьте и просверлите кусок 1/4-дюймовой пластины до размеров, указанных на чертежах, и установите его на шестигранную гайку. Отрежьте две части 1/2-дюймового круглого стержня и прикрепите один конец каждого к пластине на шестигранную гайку (не приваривайте шестигранную гайку к чему-либо) и прикрепите другие концы к углам на верхних концах зажима. Они сформируют регулируемую ферму, чтобы добавить прочности задней части зажима и позволят вам регулировать силу давления на центр вашей заготовки.

​

ШАГ 10

Отрежьте четыре куска круглого стержня 1/2 дюйма и приварите по два к каждой из шестигранных гаек 7/8 дюйма для резьбовых направляющих стержней. Это будут Т-образные ручки для затягивания концов зажима на заготовке. Снимите хомут со станины и поместите пружину сжатия на каждый направляющий стержень, затем верните хомут на место и затяните его до куска листового металла, чтобы проверить, правильно ли работает хомут. Если вы обнаружите, что между зажимом и заготовкой в ​​центре или на концах есть зазор, отрегулируйте шестигранную гайку на ферме, чтобы толкать или тянуть центр зажима в нужном вам месте.

Когда вы будете удовлетворены результатом, попробуйте согнуть короткий кусок листового металла. Если он хорошо гнется, попробуйте более широкий кусок. Чем шире заготовка, тем большее усилие потребуется для изгиба. Вы можете обнаружить, что куски, приближающиеся к мощности тормоза, могут иметь небольшую вогнутость посередине на стороне листа после изгиба. Лучше всего протестировать сгибание до предела с помощью кусков металлолома, чтобы точно оценить, на что способен ваш тормоз, и что выходит за пределы ваших сварных швов. Прочность тормоза зависит не только от шарнирного пальца, но и от стального хомута и листа, и она будет такой же прочной, как сварные швы, которые вы производите. Если вы новичок в сварке, вы можете несколько раз сломать его, прежде чем научитесь правильно. Если вы опытны, то я просто трачу ваше время.
