Гидравлический листогибочный станок своими руками

Как изготовить листогиб гидравлический своими руками

Среди оборудования, используемого для обработки металла, достаточное распространение приобрел листогиб гидравлический. Он относится к категории универсальных устройств и позволяет изготавливать детали с различными параметрами. Станки применяются как для создания сложных рельефов и отверстий на поверхности, так и в качестве мощного пресса.

Описание

Гидравлика применяется на промышленном оборудовании, отличающемся высокой производительностью и способностью обрабатывать материал с толщиной около 3-4 мм. В качестве дополнения выступают прессы и поворотные балочные элементы. Настройка станка производится с помощью программного управления либо вручную, в зависимости от его разновидности.

В масштабном производстве чаще всего применяется листогиб гидравлический с ЧПУ. Этому способствует возможность получения в течение короткого срока множества изделий в соответствии с заданными параметрами и с минимальным количеством брака. Для менее масштабного производства устройство с программным управлением также актуально за счет хранения параметров изделий любых форм. Выпуск выбранного типа изделия начинается с нажатия всего лишь одной кнопки. В некоторых случаях возникает необходимость в замене матрицы, но на это уходит не более пяти минут.

Устройства, оснащенные программным обеспечением, можно быстро настраивать на производство новых элементов при помощи дистанционного дисплея, пульта управления, размещенного на аппарате, или специальной программы. Четырехвалковый гидравлический листогиб отличается легкостью в эксплуатации и возможностью выполнения таких задач, которые не под силу другим разновидностям. С помощью него можно создавать детали, имеющие квадратную, овальную и треугольную форму.

Конструкция

Несмотря на то что прессы для гибки металла основаны на единой схеме, они могут отличаться перечнем дополнительного функционала, объемом памяти, габаритами, используемыми шаблонами и мощностью.

Производство гидравлических листогибов состоит из множества этапов, основу конструкции составляют следующие элементы:

• система данных;
• контроллер;
• датчики, отслеживающие скорость движения;
• гидравлические и цилиндрические элементы;
• матрица;
• движущие траверсы и направляющие;
• станина.

Листогиб гидравлический своими руками

В основе станка для гибки, который можно изготовить своими руками, лежит специальная траверса. Такое оборудование позволяет обрабатывать металлические листы с шириной в пределах 50 см. Гибка производится посредством давления траверсы, при этом основание заготовки фиксируется в тисках либо с помощью струбцин. Для получения сгиба в 90 градусов рекомендуется дополнять конструкцию вкладкой в виде металлической полосы. Листогиб гидравлический включает в себя пуансон и матрицу. Последний устанавливается на заготовках, а матрица выступает в качестве подложки для материала.

Первым этапом в изготовлении станка становится расчет прикладываемого усилия и расходов на материалы, заказ комплектующих элементов, определение размеров конструкции и общей массы. При фиксации деталей стоит ограничить использование сварки, так как подобные соединения не предназначены для знакопеременной нагрузки. Элементы, которые не под силу выполнить в домашних условиях, необходимо заранее заказать у фрезеровщика.

Тавровый гидравлический листогиб можно сделать с минимальными затратами, для этого потребуется несколько кусков большого двутавра, швеллера, втулки, кольца для пружин, пуансон и материалы для матрицы. Каркас конструкции изготавливается из двутавра, нижняя часть которого фиксируется на швеллере. Подставку для листогиба можно сделать из любых подходящих материалов, ее размеры подбираются в соответствии с местом установки аппарата. Верхняя подвижная часть конструкции оснащается домкратом. Угол матрицы должен быть менее 90 градусов. В качестве прижимной планки может использоваться тавр, на котором фиксируются металлические пластины. В них высверливаются отверстия с размером, чуть превышающим диаметр болта.

Пружина должна поднимать планку на 6-8 мм, при необходимости ее можно обрезать. Затем в отверстие планки вставляется болт, закрепляется пружина, и прикручивается гайка. Работу с листогибом можно упростить за счет дополнения клапана домкрата ручкой в виде вентиля.

Принцип работы

Принцип работы гидравлического станка заключается в выдаче элемента из заготовки в виде полосы или листа в соответствии с заданными параметрами. Регулировка устройства производится в зависимости от необходимых характеристик. Особое значение имеет расстояние опускания прижимного механизма, скорость возврата, степень давления и скорость траверсы. Пресс подходит для обработки металла с толщиной в пределах 0,5-5 мм. Также существуют узкопрофильные разновидности, предназначенные для обработки материала с большей толщиной.

Что нужно знать

В точке гибки присутствует возможность возникновения остаточной деформации, для контроля которой используется подстройка скорости подачи. Таким образом, даже на высокой скорости можно избежать надлома материала. Устройства электромеханического и пневматического типа издают достаточно высокий уровень шума при работе, в то время как оборудование с ручным управлением или оснащенное ЧПУ не имеет подобного недостатка.

Особенности

Листогиб гидравлический подходит для производства изделий с обширной степенью изгиба, а также для получения деталей полукруглой и конусной формы. Устройства подобного типа не имеют плавной регулировки и высокой мощности, поэтому они не всегда удобны при работе с цветными металлами и заготовками из тонколистного материала.

Среди разновидностей листогибов стоит выделить кривошипное оборудование, в основе которого находится электродвигатель с приводом, обеспечивающим движение матрицы в результате вращения вала. Управляется подобная аппаратура рычагом или педалями, настройка может быть как программной, так и ручной.

Как выбрать

Станки-листогибы гидравлические являются достаточно дорогостоящими устройствами, поэтому должно уделяться особое внимание их возможностям и характеристикам. Функционал должен полостью обеспечивать выполнение производственных задач. Приобретение аппаратуры с ЧПУ не всегда оправдано для мастерских и небольших цехов, так как расходы будут окупаться слишком долго.

Существуют ключевые характеристики, которые необходимо учитывать при подборе станков. К их числу относятся следующие:

• возможность использования ЧПУ;
• комплектация профилями и вставками;
• расстояние между рабочими стойками;
• высота траверсы.

Разновидности

Листогиб гидравлический может выпускаться в стационарном и мобильном исполнении. Последний отличается меньшим диапазоном обрабатываемых металлов, но не лишен преимуществ, таких как минимальное энергопотребление, небольшая масса, возможность перемещения на различные объекты.

Наибольшее распространение приобрели стационарные промышленные гибочные станки. Это вызвано возможностью использования различных заготовок и получения деталей с требуемой конфигурацией. Также они удобны при необходимости производства объемных партий изделий. Использование программ различной сложности обеспечивает выпуск материала с достаточной толщиной, при этом не утрачивается точность обработки.

Гибочный пресс

SWAG 20 TON Набор для сборки своими руками
– SWAG Off Road

20-тонный листогибочный пресс Набор для сборки своими руками

Комплект листогибочного пресса поставляется в разобранном виде, вы выполняете окончательную сборку и сварку.
Предназначен для установки на 20-тонный гидравлический пресс Harbour Freight, арт. № 32879 и 60603.
В комплект листогибочного пресса входит регулируемый задний упор для точных и воспроизводимых гибов.

• Макс. радиус изгиба (град.) 110
• Максимальная способность к изгибу пластины 3/8 дюйма
• Максимальная ширина изгиба 19.25″
• Общая ширина тормоза 22,125 дюйма

Инструменты, необходимые для сборки: сварочный аппарат, болгарка, уровень, угольник.
Способен сгибать низкоуглеродистую сталь следующей длины и толщины.

• 19 дюймов = полная ширина изгиба нижней матрицы для любых изделий толщиной 1/8 дюйма или меньше.
• 15 дюймов 3/16 дюйма
• 12 дюймов 1/4 дюйма
• 5 дюймов 3/8 дюйма

Укажите действующий адрес доставки, на который будет доставлен UPS/FEDEX.

ПРИМЕЧАНИЕ. Цеховой пресс и домкрат для бутылок НЕ включены.

ПРИМЕЧАНИЕ: Дополнительные центрирующие выступы, поставляемые с пресс-брейком, не входят в состав полностью сварного комплекта.

Самодельный 20-тонный пресс является отличным дополнением к плитам пресса для оправки, которые мы продаем ЗДЕСЬ.

ИНСТРУКЦИЯ ПО СБОРКЕ ГИБОЧНОГО ТОРМОЗА

Набор для сборки пальцевого тормоза SWAG 20 TON

Набор для сборки пальцевого тормоза SWAG 20 TON

SWAG 3-D печатная ручка большого пальца для (расклешенных) или (литых поперечных штифтов) бутылочных домкратов

SWAG 3-D печатная ручка большого пальца для (расклешенных) или (литых поперечных штифтов) бутылочных домкратов

Механически обработанная ручка SWAG для (круглых) гидравлических выпускных клапанов бутылочного домкрата

Механически обработанная ручка SWAG для (круглых) гидравлических выпускных клапанов бутылочного домкрата

Пресс для пресса.

Отлично сработало. Как раз то, что я искал.

СОЗДАН США

Очень хорошо сложен, лучше, чем все, что вы видели на других сайтах, и аксессуары также фантастические. Смотрите видео на YouTube!

Perfect

Идеальный маленький инструмент для мастерской, так как обычно мне нужно делать небольшие детали и легкие кронштейны

Сэр

Если у вас нет бесплатного газа, вы не являетесь сертифицированным сварщиком и не ожидаете, что начнете что-либо гнуть, когда оно будет доставлено, выберите полностью сварной комплект. Пресса упростила работу, помогая изготовить 6 тележек для огнетушителей.

Владелец

Превосходная техника и качество изготовления. Прекрасно работает. Спасибо

123

Простое руководство по листогибочным прессам [Инструменты, фальцовка металла, Magnabend]

Фальцовка листового металла

Необходимость фальцовки листового металла возникает довольно часто в большинстве магазинов. В этой статье рассказывается о том, какие типы машин и инструментов доступны, чтобы упростить эту задачу даже на квазипроизводственной основе.

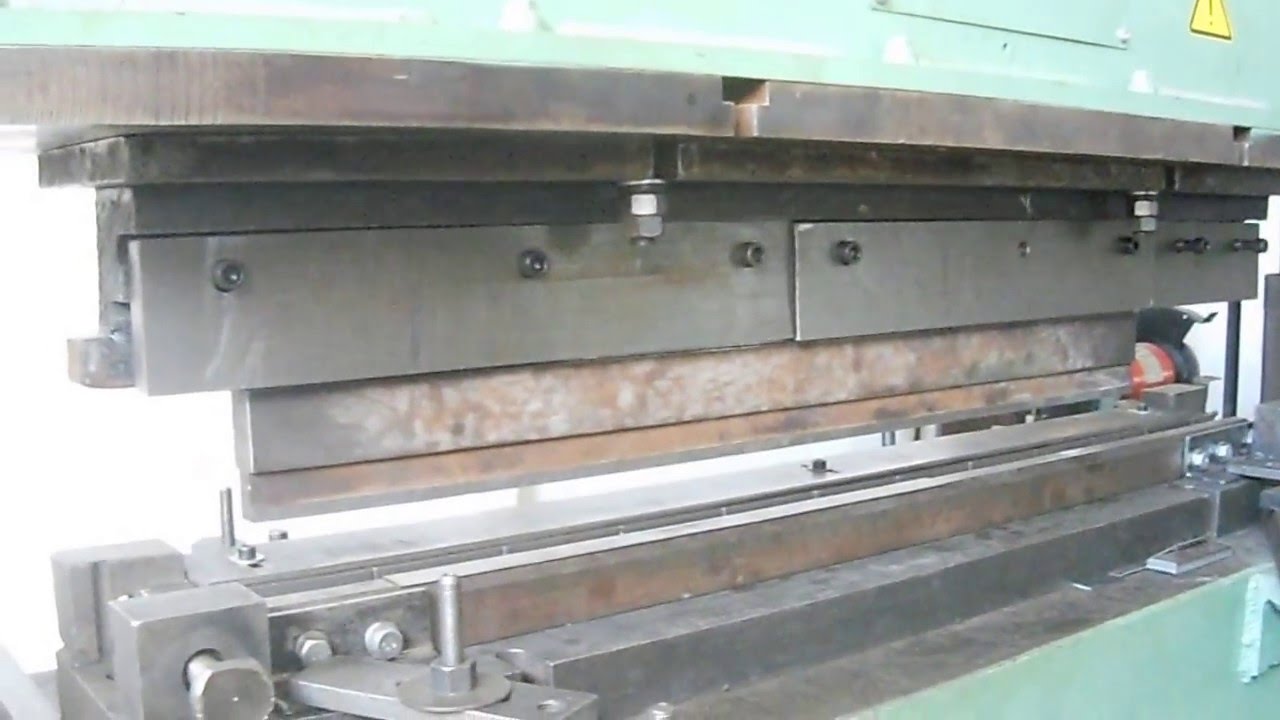

Гидравлический листогибочный пресс / Листогибочный пресс с ЧПУ заводского изготовления

Листогибочный пресс — это классные машины для гибки листового металла. Варианты с ЧПУ имеют так называемый «задний упор». Вы вставляете лист металла через отверстие до тех пор, пока задняя часть заготовки не коснется «заднего» калибра, и нажимаете на педаль, чтобы выполнить изгиб.

Вы можете установить различные инструменты в отверстии, и опытный оператор может провести заготовку через каждую станцию ​​инструментов, чтобы сделать готовую деталь:

он построил листогибочный пресс с ЧПУ с нуля. Очень крутой проект! Вот пара видео и фото:

Демонстрация заднего упора, показывающего, как он может двигаться по 2 осям…

Изгиб некоторых тестовых деталей… вещи для жизни, кстати)…

Обработка верхнего и нижнего держателей матрицы…

Пластина вырезана пламенем (стоимостью 2600 фунтов!). Рэм управляется двумя большими линейными подшипниками тележки…

Он также построил плазменный стол и использовал его для резки деталей для гидравлического бака…

Задний упор и гидравлический коллектор…

Приспособления для листогибочного пресса

Если этот заводской проект листогибочного пресса с ЧПУ выглядит немного пугающим, не бойтесь. Есть гораздо более простые решения для ваших потребностей в фальцовке и гибке листового металла, хотя они далеко не такие гладкие и не могут конкурировать в производственных объемах.

Если у вас есть гидравлический пресс в магазине, как и у многих, вы можете рассмотреть возможность изготовления приспособления для листогибочного пресса для своего пресса. По сути, это небольшая штуковина, которая удерживает ваши пресс-формы и позволяет гидравлическому прессу выполнять свою работу.

Вот исследование дизайна, которое я провел в Rhino. Мой пресс подойдет для отверстия размером 15 на 31,5 дюйма. Этот тормоз предназначен для 24-дюймовых пуансонов и матриц.

Это незавершенная работа, и, вероятно, она будет значительно изменена, прежде чем она будет построена. Есть несколько открытых вопросов. Например, я показываю 1-дюймовый вал для системы линейных подшипников. Возможно, было бы лучше подняться до 1 1/4 дюйма или даже больше. Я показываю паз для инструмента глубиной 5/8″, но, по-видимому, 13/16″ является отраслевым стандартом для держателей инструмента для листогибочного пресса.

Я планирую несколько довольно основных спецификаций:

Инструменты шириной 24″, удерживаемые установочными винтами в стандартном пазе 1/2″ на 13/16″ глубиной бар

– Сдвиньте назад на нужную глубину изгиба

– Регулируемые пальцы на шкале

Вдохновение

Как обычно, я изучал различные онлайн-ресурсы в поисках идей.

Ниже представлена ​​коллекция фотографий и ссылок, которые служат источником вдохновения.

Талантливый немецкий любительский тормоз с резиновой матрицей:

Очень хороший тормоз и пресс Gundog:

UHM W-матрица предотвращает повреждение изделия…

Резьба PM на листогибочном прессе Приспособления:

Обратите внимание на массивную систему направляющих по бокам…

Другие фотографии:

Хороший тормоз от Metal Illness Board:

Ссылки

Пуансоны и штампы для листогибочного пресса American: отличная информация об основных штампах и штампах для листогибочного пресса. Обратите внимание на стандартную вкладку 1/2″ на 5/8″, которая используется. Я встрою это в свой дизайн, чтобы использовать стандартные инструменты, которые я нашел на eBay и в других местах.

Примечания по инструментам и советы по эксплуатации: хорошая ветка на WeldingWeb.com, посвященная листогибочным прессам.

4-сторонняя матрица и размеры держателя: 4-сторонняя матрица была бы очень удобной.

ShopOutfitters: самое красивое готовое приспособление для листогибочного пресса, которое я нашел.

Листогибочный пресс Midwest: Дополнительные справочные данные от коммерческого поставщика

Инструмент для листогибочного пресса и штампы для листогибочного пресса

Существует огромное разнообразие инструментов и штампов для листогибочных прессов. Он изготовлен в соответствии с одним из нескольких стандартов:

• Инструмент для листогибочных прессов американского типа
• Инструмент для листогибочных прессов европейского типа
• Американский строгальный листогибочный пресс
• Листогибочный пресс Wila Trumpf Style
• Инструмент для листогибочного пресса с коническим хвостовиком

Пуансоны и штампы относятся к двум типам инструментов. Пробойник обычно представляет собой охватываемый инструмент, который вдавливает листовой металл в матрицу или охватывающий инструмент.

Существует три основных типа изгиба.

Чеканка монет

Термин происходит от изготовления монет. По сути, большие силы сжимают металл, чтобы он соответствовал изображению на штампе, и таким образом изготавливаются монеты. В листогибочном прессе «чеканка» означает использование достаточного тоннажа для приведения листового металла в соответствие с точной формой пуансона и матрицы.

При чеканке тоннаж достаточен для отпечатка металла, что обычно просто означает, что он становится тоньше при сжатии между пуансоном и матрицей.

Изгиб дна

Изгиб дна или «дно» может выглядеть почти так же, как чеканка, но используется меньшее усилие, поэтому материал не утончается.

Из-за меньшего усилия и отсутствия впечатывания материал может пружинить при изгибе. Поэтому обычно изгибы делаются под более острым углом, чтобы компенсировать пружинение при опускании на дно.

Воздушная гибка

При этом методе контакт еще меньше. На самом деле есть три точки контакта:

• Наконечник пуансона
• Две плечевые точки контакта матрицы

Таким образом, точный угол изгиба зависит от того, насколько далеко опускается кончик пуансона относительно двух точек контакта с плечом.

Коробчатые и дисковые тормоза (также называемые пальцевыми тормозами)

Традиционным решением для гибки листового металла в цехах являются коробчатые и дисковые тормоза или пальцевые тормоза. Есть планы, которые легко доступны, чтобы сделать хорошие, такие как этот:

Этот гибочный пресс превосходно закончен…

Чертежи для него доступны в книге Village Press, «Metal работаю, книга вторая, лучший из проектов в металле».

Magnabend

Magnabend представляет собой отличный шаг вперед по сравнению с традиционным пальчиковым тормозом.

Вот отличное видео, знакомящее с Magnabend:

Магнитный тормоз листового металла MagnaBrake

Из этого видео довольно легко понять, почему один из этих тормозов будет намного полезнее, чем обычный тормоз листового металла. Интересно то, что построить такую ​​для своего магазина не так уж и сложно. У изобретателя есть сайт с довольно многими подробностями. Мне интересно, насколько сложно было бы применить какое-то простое ЧПУ к одному из них в виде моторизованного изгиба, а также моторизовать действие изгиба.

Ссылки

Сайт изобретателя MagnaBrake

Практическая машинная резьба по электромагнитным тормозам

Изоляционная бумага EIS Online Nomex: дополнительная изоляция для электромагнита

Магнитный провод EIS: для намотки электромагнита катушка сети.
