В этой статье мы расскажем о HSS-сверлах в деталях. Изучив информацию, вы сможете без проблем выбрать и купить нужные инструменты в магазине.

Содержание

1. Чем отличаются HSS-сверла от твердосплавных моделей
2. Маркировка HSS-сверл, их виды и отечественные аналоги
3. Вольфрамовые HSS-сверла
4. Молибденовые HSS-сверла
5. Высоколегированные HSS-сверла
6. Зарубежная маркировка HSS-сверл
7. Рекомендации по выбору сверл HSS

HSS-сверла — это сверла, изготовленные из быстрорежущей стали (High Speed Steel). Она также идет на производство:

1. плашек;
2. метчиков;
3. фрез;
4. и иных инструментов для металлообработки.

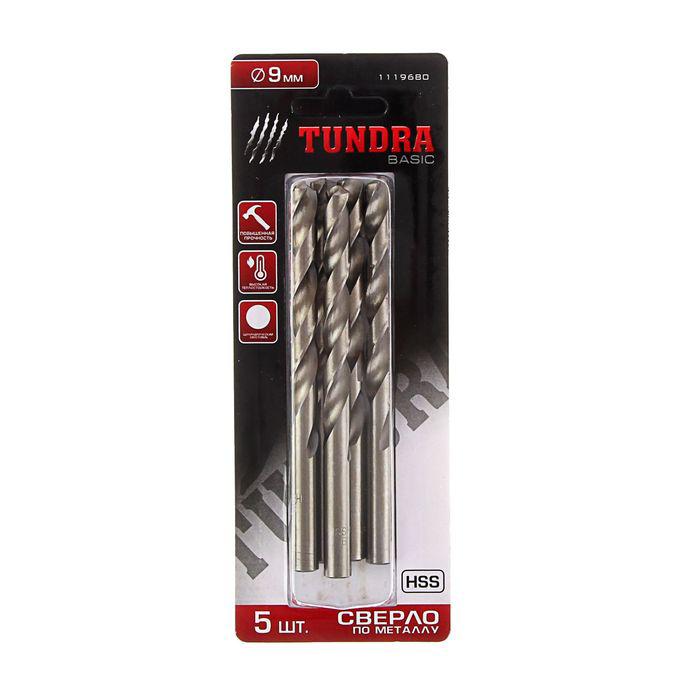

Фотография №1: HSS-сверла

В этой статье мы расскажем о HSS-сверлах в деталях. Изучив информацию, вы сможете без проблем выбрать и купить нужные инструменты в магазине.

Чем отличаются HSS-сверла от твердосплавных моделей

В первую очередь, HSS-сверла отличаются от твердосплавных по технологии изготовления материала.

1. Быстрорежущую сталь получают путем добавления в углеродистую сталь вольфрама, хрома, молибдена и иных компонентов. Материал HSS-сверл обладает высокой прочностью.
2. Твердый сплав — это композитный материал, изготовленный по технологии порошковой металлургии.Он состоит из частиц микронного размера. Основной компонент — карбид вольфрама. К дополнительным относятся карбид титана, карбид тантала и пр.

Твердосплавные инструменты от HSS-сверл отличаются более высокими твердостью и термостойкостью. Однако твердые сплавы имеют меньшую прочность. Они боятся вибраций и силовых нагрузок. Это не позволяет использовать твердосплавные сверла для прерывистой обработки заготовок на высоких скоростях.

Из-за сложной технологии изготовления твердосплавные инструменты стоят дорого. Цены на сверла из быстрорежущей стали значительно ниже.

Маркировка HSS-сверл, их виды и отечественные аналоги

Все сверла, изготовленные на основе HSS-стали, имеют соответствующую маркировку. Существуют три разновидности этой стали.

1. Вольфрамовая (T1–T15).
2. Молибденовая (М1–М36).
3. Высоколегированная (М41–М62).

Вольфрамовые HSS-сверла

Из этой группы максимально широкое распространение получили сверла, изготовленные из четырех типов сталей.

1. T1 (отечественный аналог — Р18). Из этой HSS-стали (18 % вольфрама) с высокими характеристиками (шлифуемость, прочность и износостойкость) изготавливают сверла и иные инструменты общего назначения. Лучше всего они подходят для обработки углеродистых и легированных конструкционных сталей.
2. T2 (отечественный аналог — Р18Ф2). Сплав содержит 2 % ванадия. Его используют для изготовления чистовых и получистовых сверл, предназначенных для обработки среднелегированных конструкционных сталей.
3. T3 (отечественный аналог — Р18K5Ф2). Сплав содержит 18 % вольфрама, 5 % кобальта и 2 % ванадия. Такие инструменты отличаются повышенными вторичной твердостью и износостойкостью, но имеют низкую шлифуемость. Сверла этого типа лучше всего подходят для обработки заготовок из высокопрочных, коррозионностойких и жаропрочных сталей и сплавов.
4. T15 (отечественный аналог — Р12Ф5К5). Эта маркировка на HSS-сверлах означает, что в сплав кроме 12 % вольфрама добавлены ванадий (5 %) и кобальт (5 %). Эти инструменты отличаются высокими прочностью, вязкостью и износостойкостью. Их используют при сверлении труднообрабатываемых материалов.

Изображение №1: состав вольфрамовых HSS-сталей

Молибденовые HSS-сверла

Основной легирующий компонент сталей этой группы — молибден. Также в разных количествах могут содержаться:

1. вольфрам,
2. кобальт;
3. ванадий;
4. углерод;
5. и иные компоненты.

Изображение №2: состав молибденовых HSS-сталей

Самое широкое распространение получили HSS-сверла, изготовленные из следующих типов молибденовых быстрорежущих сталей.

1. M1. Из стали данной марки (8 % молибдена) производят инструменты общего назначения. Такие HSS-сверла отличаются высокими гибкостью и стойкостью к ударным нагрузкам. Красностойкость ниже, чем у аналогов.
2. M2 (отечественный аналог — Р6М5). Это самый распространенный материал для производства HSS-сверл. Сплав содержит 6 % вольфрама и 5 % молибдена. Обладает сбалансированными прочностью, твердостью и теплостойкостью.
3. M3 (отечественный аналог — Р6М5Ф3). Этот сплав также содержит 3 % ванадия. HSS-сверла из такой стали отличаются более низкой абразивной изнашиваемостью.
4. M7. Основные легирующие компоненты — молибден (8,75 %), ванадий (2 %) и вольфрам (1,75 %). Сверла, изготовленные из этой HSS-стали, применяют для сверления твердых и толстолистовых металлов.
5. M35 (отечественный аналог — Р6М5К5). Кроме вольфрама молибдена и ванадия данный сплав содержит кобальт (5 %), а также в небольших количествах марганец, кремний и никель. Преимущества этого материала — хорошая вязкость, отличная шлифуемость, тепло- и износостойкость. HSS-сверла, изготовленные из данного сплава, применяют при обработке заготовок из улучшенных легированных и нержавеющих сталей в условиях повышенного разогрева режущей кромки.

Высоколегированные HSS-сверла

Для производства высоколегированных HSS-сверл (обладающих высокой ударной вязкостью и эксплуатируемых в холодных условиях), используют сплавы молибденовой группы, которые подвергают специальной термической обработке.

Изображение №3: состав высоколегированных HSS-сталей

1. M47 (отечественный аналог — Р2АМ9К5). В больших количествах содержит молибден (9 %) и кобальт (4,7–5,2 %). Сплав имеет повышенную склонность к обезуглероживанию и перегреву при закалке. Шлифуемость — низкая. HSS-сверла из этого сплава применяют для обработки заготовок из улучшенных легированных и нержавеющих сталей.
2. M42. Содержит большое количество кобальта и молибдена (8 и 9,5 %, соответственно). HSS-сверла, изготовленные из этого сплава, отличаются повышенными красностойкостью и устойчивостью к истиранию. Такие инструменты применяют при обработке вязких и сложных металлов.

Зарубежная маркировка HSS-сверл

Как мы уже отметили выше, маркировка HSS означает, что сверло по металлу, изготовлено из быстрорежущей стали. Зарубежные производители инструментов добавляют различные дополнительные обозначения, которые говорят об используемых технологиях и иных особенностях. Расскажем о маркировках распространенных HSS-сверл.

1. HSS-R. Эта маркировка говорит о том, что сверло прошло термическую обработку и роликовую прокатку.





2. HSS-G. Режущие части таких инструментов подвергают шлифовке при помощи боразона (CBN). Сверла HSS-G получили максимально широкое распространения из-за сочетания высоких эксплуатационных характеристик и доступности.





3. HSS-E (HSS-Co8, HSS-Co5 и др.). Эта маркировка указывает на высокое содержание кобальта в сплаве. Такие сверла подходят для обработки вязких и сложных металлов.





4. HSS-G TiN. Такие сверла имеют напыление из нитрида титана. Оно значительно повышает твердость инструмента и его термостойкость (на 2300 HV и до 600 °C, соответственно).









Фотография №2: сверло с напылением из нитрида титана

5. HSS-G TiAlN. Такие сверла имеют напыление из нитрида титана, легированного алюминием. Оно еще больше увеличивает твердость инструмента и его термостойкость (на 3000 HV и до 900 °C, соответственно).
6. HSS-E VAP. Так маркируют сверла, основное предназначение которых — обработка заготовок из нержавеющей стали. К поверхностям таких инструментов стружка практически не липнет. Из-за этого они медленнее изнашиваются и реже ломаются.

Рекомендации по выбору сверл HSS

На выбор сверл HSS напрямую влияют следующие факторы.

1. Марка обрабатываемой стали. От нее зависит выбор инструмента по материалу изготовления.
2. Оборудование, которое нужно оснастить сверлом. Покупайте сверла с хвостовиками, подходящими к имеющейся в наличии технике.
3. Частота использования. Если ищете HSS-сверло для разовых работ, подойдут недорогие модели. Если же инструментом будете пользоваться часто, не экономьте на качестве.

Подробную информацию о выборе сверл по металлу для различных работ вы найдете в этой статье (поставить ссылку на страницу со статьей №1).
