Универсальные токарные станки этих серий — это удачное сочетание современного дизайна с функциональностью. Они отличаются высокой жёсткостью конструкции, которая на 1/3 выше, чем у обычных станков.
Каретка с координатной ручкой управления обеспечивает удобство в работе с устойством. Ход шпинделя и тормозная система управляются системой гидравлического контроля.
Ручная и ножная тормозные системы обеспечивают безопасность и надёжность работы устройства
Универсальный токарный станок SMTCL характеризуется высокой прочностью и жёсткостью конструкции, мощностью, точностью и стабильностью обработки.

Каретка оборудована устройством защиты от перегрузок. Резцовые салазки суппорта приводятся в движение двигателем. Для удобства управления станок оборудован программным контроллером. Кроме этого, станок оснащён гидравлической тормозной системой, обеспечивающей надёжность и безопасность работы устройства. Скорость шпинделя регулируется автоматически с помощью кнопок на панели управления. Универсальный станок этой серии отличается высокой мощностью, жёсткостью конструкции, высокой скоростью обработки.
Эта модель подходит для сверления, расточки, нарезания резьбы, других способов обработки, поддерживает несколько скоростей работы шпинделя.

Лобовой токарный станок SMTCL с обгонной муфтой для блокировки имеет преимущество быстрой подачи, независимо то направления вращения шпинделя. Шпиндель оснащён гидравлическим тормозом.
Мощный многофункциональный токарный станок этой серии отличается высокой точностью и аккуратностью обработки, подходит для различных видов обработки

Труборезочный станок SMTCL используется для нанесения трубной цилиндрической, метрческой и дюймовой резьбы, для рассверливания отверстий, лобового точения и других способов обработки.
Станок применяется в нефтехимической, химческой промышленности, гидроэнергетике и т.д.

Горизонтальный токарный станок этой модели, разработанный на основе модели CW61160 — это разновидность тяжёлых универсальных токарных станков. Также модель CW61160A имеет все преиммущества станка CW61160. Максимальная грузоподъёмность станка составляет 18 тонн. Главный двигатель с регулируемой частотой вращения имеет функцию бесшагового переключения скоростей. Это создаёт удобство и надёжность работы устройства. Станок серии CW61160A — это энергоэффективное и мощное устройство с функцией фрезерования, оборудованное роторным двигателем, ротором паровой турбины, валом и другими деталями.

Применение
Универсальный токарный станок с ручным управлением серии CW используется для обрадотки заготовок с конической, цилиндрической поверхностью, нарезания резьбы, обработки кривых поверхностей различных форм.
Станок также пригоден для сверления, развертки отверстий, протягивания смазочных канавок.
Станок поодерживает высокую мощность обработки, отличается высокой скоростью и точностью обработки. Широко используется в автомобильной, нефтехимической, военной промышленности, машиностроении.

Характеристика универсального токарного станка с ручным управлением
Станина универсального токарного станка оснащена двумя пластинами с оребрением. Каретка суппорта перемещается на большой скорости. Система гидравлического контроля обеспечивает функции вращения и остановки. Кроме того, станок оснащен задней бабкой с измерительной шкалой и меткой, системой охлаждения с гидроэлектрическим сепаратором. Наши станки отличаются высокой прочностью конструкции, жёсткостью, стабильностью и точностью обработки.
Ручной и ножной тормоза служат для удобства работы с устройством. Стандартный размер мощной станины составляет 4 м и выше, но мы также предлагаем меньшие размеры. Размах токарного станка составляет 600мм.
Точность обработки составляет IT6-IT7.
Универсальный станок подходит для обработки различных плоских поверхностей.
Станок имеет систему защиты от перегрузки, характеризуется плавностью перемещения рабочих деталей. Многоуровневая система скоростей обеспечивает плавное включение, остановку и смену скоростей.

Базовая комплектация и дополнительное оборудование

НазваниеХарактеристикаCW6163BCW6263BCW6180BCW6280BCW6193BCW6293BCW61110BCW62110B
3-хкулачковый патронφ315●●●●●●●●
φ380★★★★★★★★
φ400★★★★★★★★
φ500★★★★★★★★
4-хкулачковый патронφ400★★★★★★★★
φ500★★★★★★★★
φ630★★★★★★★★
φ800★★★★
φ1000●●●●●★★
Лицевая панельØ650●★
Ø800★●★★★★
Ø930●●★★
Ø1120●●
Неподвижный люнетØ20-170●●★★★
Ø40-350●●★
Ø30-420●●
Ø40-460●●
φ160-350★★
φ130-480★★
φ150-500★★
φ300-640★★★★
Подвижный люнетØ20-130●●
Ø30-130●●
Ø30-180●●●●
Ø50-220★★
Ø200-310★★
Центр и стаканMetric120; Morse5●●●●●●●●
Охлаждение, Освещение●●●●●●●●
Инструменты●●●●●●●●
Шкала нарезания резьбыL=500★★★★★★★★
Конус★★★★★★★★
ЖК дисплей★★★★★★★★
Встраиваемые ножки★★★★★★★★

●Б азовая комплектация ★ Дополнительное оборудование







    ||||
    Универсальные токарные станки, модели CW и S1 © 2008 ООО Станки
    Создание сайта Бизнес: megagroup. ru


    Популярные типы и модели токарных станков

    Токарный станок – необходимое оборудование металлургического производства. Целевая аудитория токарного оборудования подразумевает наличие разных групп станков, отличающиеся показателями высоты центров над станиной и расстоянием между центрами.

    За счет высоты центров над станиной регулируется такой параметр обработки как диаметр изделия, а расстояние между центрами указывает на габариты детали, помещаемой на станок для обработки.

    По высоте центров различают мелкие (до 150-ти мм), средние (150-300 мм), крупные станки (более 300-сот мм).

    На производстве чаще всего использутся среднее токарное оборудование. Оно наиболее удобно тем, что занимает не так много места, рассчитано на производство стандартных деталей, более популярных в среде производителей.

    По степени популярности в использовании средняя группа токарного оборудования подразделяется на:

    1. Токарно-винторезное оборудование – наиболее универсальная группа устройств, на которых выполняют широкий спектр действий, куда входит нарезка с помощью ходового винта.
    2. Те модели станков, которые не оснащены ходовым винтом, не выполняют резцовую нарезку резьбы, но успешно справляются со всеми остальными видами работ.
    3. Лобовые станки работают с малой длиной деталей и крупным диаметром, встречающимся у шкивов, маховиков, колец.
    4. Карусельное оборудование отличаются наличием стола горизонтального положения и оси вертикального вращения. Идеально подходит деталям крупных размеров диаметра и небольшой длины.
    5. Многорезцовые токарные станки успешно применяются в многосерийном и серийном производствах, когда необходима комплексная обработка деталей резцами разных видов.

    Работа, подразумевающая изготовление осевых отверстий, предполагает наличие револьверного токарного станка, так как он идеально подходит для данного типа производства.

    На производствах, занимающихся крупными серийными поставками деталей определенных видов сечений, активно используются полуавтоматические и автоматические токарные станки, увеличивающие скорость изготовления деталей в два, а то и больше раз. Плюсы данного оборудования в том, что такие станки не надо перенастраивать на другой вид сечения или отверстия, что ускоряет процесс производства.

    Специальные токарные станки изготавливаются для того, чтобы ориентировать производство на работу с определенным видом деталей, например, коленчатым валом, паровозной осью и т.д.

    В каждой из данных групп станков существует немало моделей, оснащенных теми или иными параметрами. Общая конструкция станка включает в себя определенные детали, которые обеспечивают его производительность и работоспособность. Однако каждая из конструкционных составляющих будет обладать разными характеристиками, позволяющими выделить данный станок среди других ему подобных.

    Среди токарно-винторезных станков можно выделить легкие, средние, тяжелые и универсальные группы.

    Легкие станки называются так, потому что обладают компактными размерами, не требуют дополнительных установочных средств и навыков работы.Станок CJ0623A заработал свою популярность среди данной группы токарно-винторезных станков тем, что во-первых, может обрабатывать поверхности разного типа: внутреннюю, внешнюю, цилиндрическую, коническую; во-вторых, может выполнять несколько процессов: заточку, процесс нарезания резьбы, шлифовальные работы с деталями небольшого типа.

    Несмотря на то, что устройство не нашло большого применения в крупных предприятиях, оно достаточно широко используется как наглядное устройство для обучения студентов, школьников, проведения лабораторных и научных исследований и т.д.

    Модели токарно-винторезных станков серии CS6166, CS6266 можно отнести к станкам средней группы. Они широко распространены за счет универсальности своей работы. Они и нарезают резьбу, и выполняют токарные работы, и изготавливают сложнопрофильные детали, и нарезают метрические и дюймовые резьбы с различным шагом. Кроме того, станок виброустойчив, что позволяет повысить точность обработки.

    Тяжелые универсальные токарно-винторезные станки серии 1С получили широкое распространение за счет высокой точности обработки деталей, современного исполнения корпуса и технического оснащения. Они активно используются в крупном производстве, занимающемся изготовлением рельс, колесных пар, роторов и др.

    Среди универсальных токарно-винторезных станков широкое распространение получили станки серии GHВ. Мало того, что они оснащены прочным корпусом, они имеют возможность переключения режимов скоростей по восьми параметрам. Это позволяет управлять производственным процессом и влиять на его ход.

    Токарно-фрезерный станок СX0623A за счет высокой мощности и скорости вращения шпинделя точения и фрезерования позволяет получать точные и высоко обработанные детали повышенного качества. Компактная, удобная в использовании модель привлекает внимание промышленных предприятий любого профиля.

    Токарно-карусельные станки подразделяются на одно- и двухколонные. Среди одноколонных станков выделяются токарно-карусельные станки серии 51. Они с легкостью обработают любую поверхность крупной детали с небольшими ограничениями диаметра и высоты.

    Токарно-карусельные станки двухколонные серии 52 широко применяются на производствах, где требуется функция обработки крупногабаритных деталей.

    Крупносерийный и серийный производитель предпочитает использование токарного станка повышенной точности серий PL, SPL, BP. Ведь станки данных моделей отличает не только высокая точность заготовок, но и скорость, чтобы выполнить заданный объем работ.

    Автоматические станки серий CK, STL, SKN — наиболее популярные модели токарных станков с ЧПУ, обеспечивающих высокую степень производительности за счет возможности автоматического управления и корректировки производственного процесса, выбора скоростей, замены детали и др. параметров, призванных облегчить условия работы и повысить ее эффективность.

    Среди обрабатывающих центров наиболее популярна модель DMT-500. Это многокоординатный обрабатывающий центр, который позволяет выполнять различные виды обработки в любых условиях, не теряя своей производительности.

    Таким образом, среди каждых видов токарного оборудования выделяются различные модели, пользующиеся большим или средним спросом среди потребителей. Показатели спроса зависят от характера производственного процесса, его течения и особенностей. Многосерийному производителю важно качество и результативность, отсутствие брака и экономия во времени. Среднесерийному производителю не так важна точность и скорость, как гарантия, что работы будут выполняться по заданной схеме. Мелкосерийному производителю важно удобство и комфорт, компактность оборудования и его функциональность. Одиночным компаниям и фирмам, которые не имеют или имеют малое количество конкурентов, важна не столько скорость и производительность, сколько качество изготавливаемого материала, на которое затрачивается больше времени ввиду специальной обработки: добавления узоров, витиеватых схем и т.д.

    Токарные станки напольной модели

    | Элитные металлические инструменты

    • Фильтры

      • 596 результатов найдено
    • Бренд

    • Страна происхождения

    • способ доставки

    Токарные станки напольной модели

    достаточно велики, чтобы их можно было установить прямо на пол. Наши напольные токарные станки будут иметь диаметр круглой формы от 8 до 21 дюйма и длину от 18 до 120 дюймов.

    GMC Machinery 14 x 40 дюймов, однофазный высокоскоростной прецизионный станок с зазором, инструментальный токарный станок GML-1440BGF-1

    • Мощный главный двигатель 3 л.с., 220 В, 1 фаза
    • Отверстие шпинделя 1 1/2”
    • 8 скоростей шпинделя от 70 до 2000 об/мин
    • Ширина направляющей для тяжелых условий эксплуатации 7 1/2 дюйма

    8 350,00 $

    От 271 $/мес.

    Подробнее

    GMC Machinery 16 x 60 дюймов Сверхмощный прецизионный токарный станок GML-1660HD

    • Макс. качание над кроватью: 16-1/16″
    • Макс. длина заготовки: 60″
    • Макс. качание над поперечными салазками: 10 1/4″
    • Главный двигатель: 6 л.с., 220 В, 3 фазы

    14 850,00 $

    От 482 $/мес

    Подробнее

    Jet BDB-919 Настольный токарный станок с ременным приводом 321378

    • Назад регулировка зазоров предусмотрена по всей тележке
    • Аварийная остановка в пределах досягаемости оператора
    • Полный Длина брызговика
    • Мощная продольная подача позволяет нарезать резьбу и реверсивно
    • Быстросменный редуктор обеспечивает широкий диапазон дюймовой и метрической резьбы

    4 125,71 $

    3 469,00 $

    Всего от 112 $/мес.

    Подробнее

    GMC Machinery 15HP 32 Токарный станок с металлическим зазором GML-3280 ”x 80”

    • Макс. качели над кроватью: 32”
    • Макс. длина заготовки: 80”
    • Макс. качание над поперечным суппортом: 22-7/16”
    • Макс. Поворот в зазоре: 40-1/2”

    37 850,00 $

    От 749 $/мес.

    Подробнее

    Jet BDB-929 Настольный токарный станок с ременным приводом 321379

    • Назад регулировка зазоров предусмотрена по всей тележке
    • Аварийная остановка в пределах досягаемости оператора
    • Полный Длина Защита от брызг
    • Мощная продольная подача позволяет нарезать и нарезать резьбу в обратном направлении
    • Быстросменный редуктор обеспечивает широкий диапазон дюймовых и метрических резьб

    4 541,43 $

    3 799,00 $

    От 123 $/мес. Высокоскоростной прецизионный токарный станок с инструментальной станиной GML-1440BGF-3

    • Heavy Рабочий главный двигатель 3 л. с., 220 В, 3 фазы
    • Отверстие шпинделя 1 1/2”
    • 8 скоростей шпинделя от 70 до 2000 об/мин
    • Ширина направляющей для тяжелых условий эксплуатации 7 1/2 дюйма

    $8 150,00

    Всего $264/мес

    Подробнее

    Промышленный прецизионный токарный станок с редуктором 13 x 40 дюймов, США USL1340BH-KIT

    • Поворот над станиной: 12,99”
    • Поворот над поперечной направляющей: 7,79 дюйма
    • Поворот над зазором: 18,74 дюйма
    • Максимальная длина обточки: 39,37 дюйма

    $12 495,00

    Всего $406/мес.

    Подробнее

    GMC Machinery 15HP 32” x 120” Токарный станок по металлу GML-32120

    • Макс. качание над кроватью: 32”
    • Макс. длина заготовки: 120”
    • Макс. качание над поперечным суппортом: 22-7/16”
    • Макс. Поворот в зазоре: 40-1/2”

    39 850,00 $

    От 788 $/мес.

    Подробнее

    GMC Machinery 16 x 40 дюймов Сверхмощный прецизионный токарный станок GML-1640HD

    90 004

  • Макс. качание над кроватью: 16-1/16″
  • Макс. длина заготовки: 40″
  • Макс. качание над поперечными салазками: 10 1/4″
  • Главный двигатель: 6 л.с., 220 В, 3 фазы

    • 13 850,00 $

    От 450 $/мес

    Подробнее

    Токарный станок Baileigh Metal PL-1236E-DRO

    • Система охлаждения с Sp Нагрудник
    • Следовать за отдыхом
    • 8-дюймовый четырехкулачковый патрон / 6-дюймовый трехкулачковый патрон
    • Люнет

    10 734,29 $

    8 845,00 $

    Всего от 287 $/мес. Токарный станок USL1660CX-KIT

    • Откидная кровать: 16,53 дюйма (420 мм)
    • Поворот над поперечной направляющей: 8,85 дюйма (225 мм)
    • Поворот над зазором: 21,65 дюйма (550 мм)
    • Длина зазора: 10,23 дюйма (260 мм)

    $26 595,00

    От $526/мес

    Подробнее

    GMC Machinery 14 x 40 дюймов Высокоточный токарный станок GML-1440HD

    90 004

  • Макс. качание над кроватью: 14 7/8″
  • Макс. длина заготовки: 40″
  • Макс. качание над поперечным суппортом: 10 1/16″
  • Главный двигатель: 6 л.с., 220 В, 3 фазы

    • 13 650,00 $

    От 443 $/мес

    Подробнее

    Jet GHB-1340A, Токарный станок с зубчатой ​​головкой 321357A

      9 0005 6-дюймовый 3-кулачковый патрон прямого монтажа с верхней реверсивной губкой
    • Составные и поперечные суппорты с устранением люфта
    • Шпиндель D1-4 прецизионно отшлифован для обеспечения точности и опирается на высококачественные конические роликоподшипники
    • Редуктор обеспечивает возможность нарезания резьбы с широким дюймом и возможности подачи без переключения передач
    • Закаленные и отшлифованные шестерни передней бабки и редуктора

    11 424,29 $

    9 299,00 $

    Всего 302 $/мес

    Подробнее

    Токарный станок Powermatic 3520C, 2 л.с., 1 фаза, 220 В 1353001

    • Обслуживание скорость от 15 об/мин
    • Регулируемые подступенки для регулировки высоты на 4 дюйма, обеспечивающие максимальный комфорт при токарной обработке
    • Удлиненная передняя часть шпинделя, улучшенный доступ к заготовке
    • Полностью закрытый частотно-регулируемый привод для повышенной защиты пользователя
    • Передвижной блок управления с магнитной подложкой для универсальности и безопасности

    6 511,42 $

    5 299,99 $

    Всего от 172 $/ mo

    Подробнее

    Jet BDB-919 Ременный привод Настольный токарный станок со станиной 321370K

    • Регулировка люфта по всей каретке
    • Аварийный останов в пределах досягаемости оператора
    • Полноразмерный брызговик
    • Индуктивно закаленная и отшлифованная станина
    • Мощная продольная подача позволяет нарезать резьбу и реверсивную резьбу

    4 640,00 $

    3 899,00 $

    Всего 126 $/мес

    Подробнее

    GMC Machinery 10HP 220V 20” x 80” Зазор Токарный станок по металлу станины GML-2080

    • Макс. качели над кроватью: 20 дюймов
    • Макс. длина заготовки: 80″
    • Макс. качание над поперечным суппортом: 12-1/2″
    • Макс. Свинг в разрыве: 29-1/8”

    23 850,00 $

    От 471 $/мес.

    Подробнее

    Токарный станок Powermatic 4224B с комплектом ламп 1794224K

    • Счетверённая розетка на 15 А для легкого доступа к питаемым аксессуарам
    • Частотно-регулируемый привод позволяет машине работать от одного — или трехфазное питание
    • Воздушное сопло с быстроразъемным соединением для очистки от пыли/стружки
    • Выбивной стержень с латунным наконечником концентрирует действие на скользящей рукоятке; латунный наконечник не повредит приводные центры
    • Включает две рабочие лампы мощностью 100 Вт для обеспечения идеального освещения и защиты.

    10 934,27 $

    8 899,99 $

    Всего 289 $/мес

    Подробнее

    GMC Machinery 10HP 220 V 20” x 60” Высокоскоростной токарный станок по металлу с щелевой станиной GML-2060

    • Макс. качели над кроватью: 20 дюймов
    • Макс. длина заготовки: 60″
    • Макс. качание над поперечным суппортом: 12-1/2″
    • Макс. Поворот в зазоре: 29-1/8”

    21 850,00 $

    От $432/мес

    Подробнее

    Струя EGH-1740 С ACU-RITE 203 DRO С коническим креплением и цанговым доводчиком 892506

    • 4-позиционная тележка riage Stop
    • Конструкция Anti-Float исключает люфт в поперечный салазок
    • Закрытая система СОЖ содержит избыток СОЖ для повышения безопасности
    • Обращенный вперед поддон для стружки позволяет легко удалять стружку с передней части станка
    • Полноразмерный брызговик

    57 228,57 $

    46 759,00 $

    Всего от 925 $/мес. 1372K

    • Регулировка люфта по всей каретке
    • Аварийный останов в пределах легкой досягаемости оператора
    • Полноразмерный брызговик
    • Индуктивно закаленная и отшлифованная станина
    • Мощная продольная подача позволяет нарезать резьбу и реверсивную резьбу

    5 070,00 $

    4 269,00 $

    От 138 $/мес.

  • 6-дюймовый трехкулачковый патрон
  • 8-дюймовый четырехкулачковый патрон
  • Лицевая пластина
  • Устойчивый и последовательный отдых

    • 9 892,86 $

    8 148,00 $

    Всего от 264 $ в месяц

    Подробнее

    Jet EGH-1740, Elite 17×40 Large Spin Токарный станок с редуктором 892100

    • 4-позиционный ограничитель каретки
    • Конструкция Anti-Float устраняет люфт в поперечном салазках
    • Закрытая система СОЖ содержит избыток СОЖ для повышения безопасности Длина Защита от брызг

    43 598,57 $

    35 789,00 $

    Всего 708 $/мес

    Подробнее

    Baileigh Metal Lathe PL -1440Е

    • 2-осевой цифровой считыватель
    • 6-дюймовый трехкулачковый патрон и 8-дюймовый четырехкулачковый патрон
    • Лицевая пластина
    • Устойчивый люнет и следящий люнет

    18 427,14 $

    14 999,00 $

    Всего 487 $/мес.

    • Сенсорный экран УЦИ
    • Каретка с регулируемой скоростью и поперечные салазки
    • 11-дюймовая поворотная кровать
    • Расстояние между центрами 18 дюймов

    40 594,00 $

    Всего от 803 $/мес.

    Подробнее

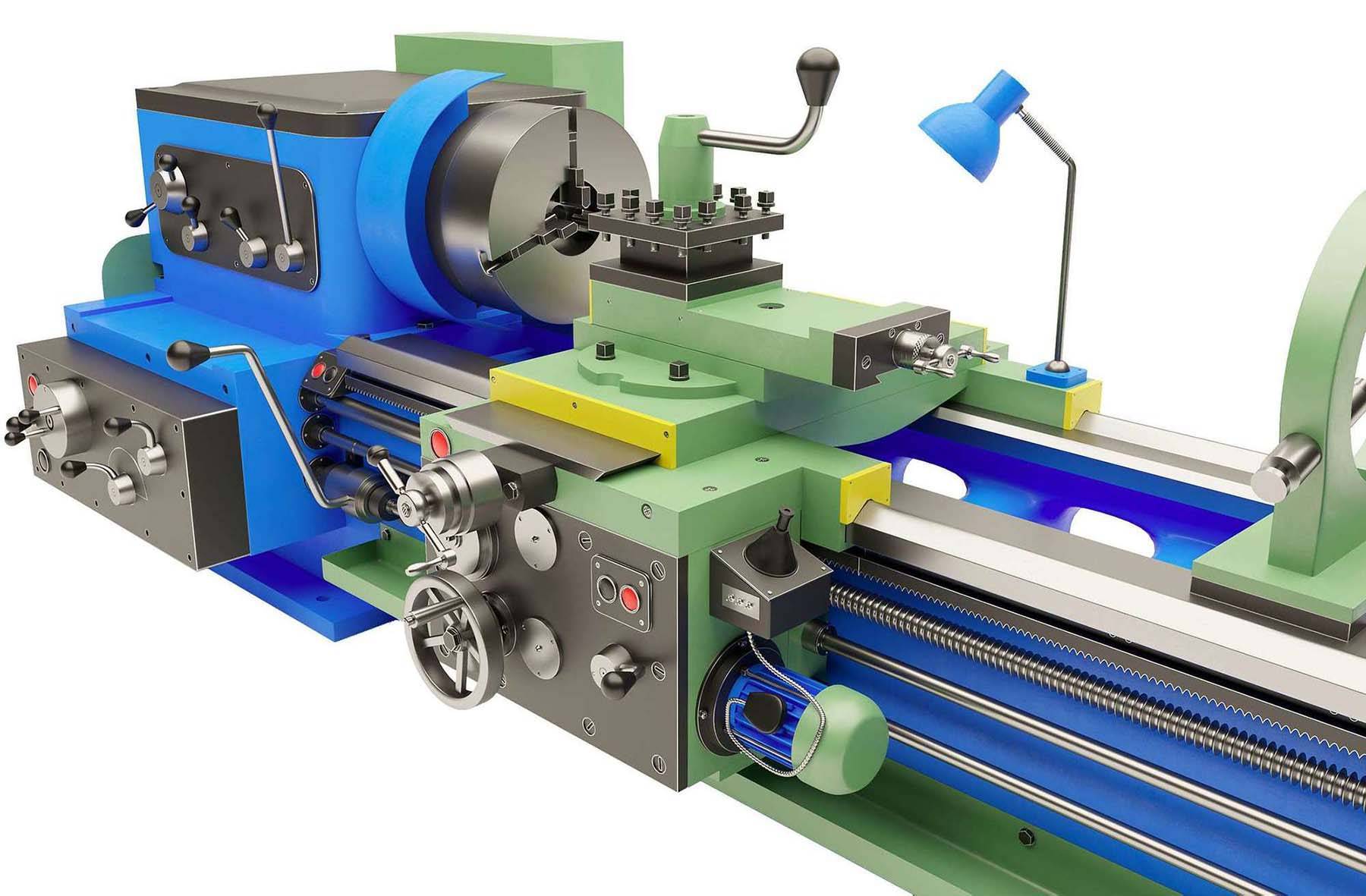

    3D-модели токарных станков

    | CGTrader

    126 3D-моделей токарных станков доступны для скачивания. 3д-модели готовы для анимации, игр и проектов VR / AR. Используйте фильтры, чтобы найти сфальсифицированные, анимированные, низкополигональные или бесплатные 3D-модели. Доступен в любом формате файла, включая FBX, OBJ, MAX, 3DS, C4D… Показать больше

    Фильтр

    $2

    $500+

    Мин. цена2102050100200300450

    Макс. цена102050100200300500+

    Бесплатно

    Выбрать атрибут

    Низкая -poly3D PrintAnimatedPBRRiggedCollection

    Show Age+3D MODEL FLASH SALE

    Premium

    • Lowpoly
    • PBR



    $1 0,00

    fbx

    Premium



    $30.00

    obj, fbx, mtl

    Premium

    • Lowpoly
    • PBR



    $10.00

    max, obj, fbx, 3ds, mtl и др.

    Premium

    • Lowpoly
    • PBR



    obj, fbx, ma, mb, mtl

    Премиум



    29,00 $

    max, obj, fbx, 3ds, mtl и др.

    Premium

    • Lowpoly
    • PBR

    9001 6

    fbx, смесь

    Premium

    • PBR



    15,00 $

    max, obj, fbx, mtl

    Premium



    35,00 $

    max, obj, fbx, mtl 900 17

    Premium



    stl, stp, ige, igs, iges

    Premium

    3 ds, ige и др.

    Premium



    $59,00

    max, obj, фбкс, мтл

    Premium



    $29,00

    max, obj, fbx, mtl

    Premium



    max, obj, fbx, mtl 90 017

    Premium



    29,00 $

    max, obj, fbx, mtl

    Premium



    $19,00

    max, obj, fbx, mtl

    Premium



    obj, fbx, 3ds, mtl, blend

    90 016 Premium



    39,00 $

    max, obj, fbx, 3ds, mtl и более

    10% для Украины

    Премиум



    $39.00

    max, obj, fbx, mtl

    Премиум



    90 016 21,00 $

    obj, stp, mtl

    Premium



    35,00 $

    max, obj, fbx, mtl

    Premium



    35,00 $

    max, obj, fbx, mtl

    Premium



    29 $.

    Published by admin
